KSM3 - Maquettisme Tams Elektronik - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module de boucle de retournement pour réseaux ferroviaires numériques
Marque	Tams Elektronik
Modèle	KSM-3
Catégorie	Maquettisme
Dimensions de la platine	env. 48 x 52 mm
Dimensions avec capot	env. 70 x 60 x 25 mm
Poids de la platine	env. 37 g
Poids avec capot	env. 54 g
Alimentation	Par les rails (via le réseau numérique)
Consommation à vide	env. 20 mA
Courant maxi. dans la boucle	8 A
Courant maxi. sortie aiguillage	1 A
Formats de données supportés	Tous formats numériques
Type de protection	IP 00
Température de fonctionnement	0 à +60 °C
Température de stockage	-10 à +80 °C
Humidité relative maxi.	85 %
Fonctions principales	Détection et inversion automatique de polarité, commande d’aiguillage intégrée, réglage du seuil de déclenchement, utilisation avec pont tournant
Type d’assemblage	Prêt-à-monter (soudure nécessaire) ou module prêt à l’emploi
Sécurité	Respecter les consignes : débrancher avant câblage, éviter courts-circuits, utiliser un fer à souder adapté, ne pas laisser sans surveillance
Garantie	2 ans à partir de la date d’achat (limitée à 3 ans après arrêt de production)
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant ; réparation possible sous garantie ou payante
Langue de la notice	Français
Nombre de pages	32

FOIRE AUX QUESTIONS - KSM3 Tams Elektronik

Comment installer le KSM-3 ?

Avant toute chose, débranchez l’alimentation. Isolez électriquement la boucle de retournement du reste du réseau. Connectez les borniers X1 (corps de la boucle), X2 (reste du réseau) et X3 (aiguillage optionnel) selon le schéma. Réglez ensuite le seuil de déclenchement avec le potentiomètre.

Comment régler le seuil de déclenchement de l’inversion de polarité ?

Tournez le potentiomètre à fond à gauche (sens anti-horaire). Ensuite, tournez-le lentement vers la droite jusqu’à ce que la DEL verte s’allume. Continuez jusqu’à ce qu’elle s’éteigne ou que le relais claque. Revenez alors légèrement vers la gauche jusqu’à ce que la DEL se rallume ou que le relais s’ouvre : le réglage est optimal.

Que faire si le relais reste inactif lors du réglage ?

Vérifiez d’abord que tous les composants sont correctement soudés et respectent la polarité. Si le module a été assemblé, contrôlez visuellement. Il est possible que le circuit intégré (CI) soit monté à l’envers ou détruit ; dans ce cas, contactez le fabricant pour un remplacement.

Pourquoi la centrale disjoncte-t-elle lors du test ?

Cela peut provenir d’un composant mal soudé (inversion de polarité) ou d’un réglage incorrect du potentiomètre. Répétez la procédure de réglage. Si le problème persiste, vérifiez l’isolation des coupures de la boucle.

Comment connecter un aiguillage au KSM-3 ?

Utilisez le bornier X3 : la borne 1 pour la direction 1, la borne 2 pour l’alimentation commune, la borne 3 pour la direction 2. La connexion est optionnelle. Si l’aiguillage ne s’oriente pas correctement à la sortie du train, inversez les fils sur X3-1 et X3-3. Pour un moteur lent, utilisez l’adaptateur AMW-1.

Puis-je utiliser le KSM-3 avec un pont tournant ?

Oui, le KSM-3 peut gérer l’inversion de polarité d’un pont tournant. Connectez les rails du pont sur X1 (sans distinction de polarité) et les rails de l’amplificateur sur X2. Le module fonctionnera comme pour une boucle de retournement classique.

Quels sont les dangers électriques à éviter ?

Ne travaillez jamais sous tension. Utilisez des transformateurs homologués et des câbles de section suffisante (0,75 mm² pour les petites échelles, 1,5 mm² pour les autres). Évitez l’humidité, la condensation et les projections d’eau. En cas de condensation, attendez 2 heures avant de poursuivre.

Comment souder correctement les composants ?

Utilisez un fer à souder de 30 W maxi avec une panne fine. Soudez rapidement (pas plus de 2 secondes) pour éviter de détruire les composants. Nettoyez la panne régulièrement. Après soudure, coupez les fils à raz et vérifiez l’absence de ponts de soudure.

Quelle est la consommation électrique du module ?

Le KSM-3 consomme environ 20 mA à vide. Le courant maximal dans la boucle de retournement est de 8 A, et celui de la sortie aiguillage de 1 A. Veillez à ce que l’alimentation du réseau soit suffisante.

Que faire en cas de dysfonctionnement ?

Consultez d’abord la liste de vérification dans la notice (chapitre 8). Si le problème persiste, contactez le service hotline de Tams Elektronik. Vous pouvez envoyer le module en réparation (sous garantie ou payant). N’envoyez pas en port dû ; les frais de retour peuvent être remboursés sous garantie.

MODE D'EMPLOI KSM3 Tams Elektronik

Module de boucle de retournement pour réseaux ferroviaires numériques

tams elektronik

Sommaire

1. Premier pas....3
2. Conseils concernant la sécurité....5
3. Pour réussir vos soudures....7
4. Fonction....9
5. Caractéristiques techniques....13
6. Assembler le prêt-à-monter....14
7. Connecter le KSM-3....24
8. Liste de vérification pour recherche des anomalies....28
9. Déclaration de garantie....30
10. Déclaration de conformité CE....31
11. Déclarations concernant la directive DEEE....31

Tous droits réservés, en particulier les droits de reproduction diffusion ainsi que de traduction. Toute duplication ou reproduction sous quelque forme que ce soit nécessite l'accord écrit de la société Tams Elektronik GmbH.

Sous réserve de modifications techniques.

1. Premier pas

Comment ce mode d'emploi peut vous aider

Ce mode d'emploi vous aide pas à pas lors de l'assemblage des prêts-à-monter et de l'installation et de la mise en œuvre des modules prêts à l'emploi. Avant d'entreprendre l'assemblage du prêt-à-monter ou l'installation du module, lisez l'intégralité de ce mode d'emploi et surtout les conseils de sécurité et le paragraphe sur les erreurs possibles et leur élimination. Vous connaîtrez ainsi la marche à suivre et éviterez des erreurs coûteuses à réparer.

Conservez soigneusement le mode d'emploi afin de pouvoir y recourir en cas de panne ultérieure éventuelle. En cas de transmission à une tierce personne du prêt-à-monter ou du module terminé, remettez lui aussi le mode d'emploi.

Du bon usage du matériel

Le module de boucle de retournement KSM-3 est prévu pour être utilisé selon ce mode d'emploi en modélisme, en particulier sur des réseaux ferroviaires miniatures. Toute autre utilisation est à proscrire et entraîne la perte de la garantie.

Le KSM-3 n'est pas destiné à être assemblé ou installé par des enfants de moins de 14 ans.

La lecture, la compréhension et le respect de ce mode d'emploi font partis du bon usage de ce produit.

Attention :

Le KSM-3 contient des circuits intégrés. Ceux-ci sont sensibles aux charges d'électricité statique. Ne les touchez pas avant de vous être "déchargés" en touchant par exemple un radiateur de chauffage central.

Vérifier le contenu

Vérifiez que l'emballage est complet :

■un prêt-à-monter composé de toutes les pièces figurant dans la liste des composants (→ page 19) et un circuit imprimé ou
■un module prêt à l'emploi ou
■un module prêt à l'emploi avec capot,
■un cédérom (contenant le mode d'emploi et d'autres informations).

Matériel nécessaire

Pour assembler le prêt-à-monter, vous devez avoir :

■un fer à souder électronique (maximum 30 watts) à panne fine et un support pour fer à souder ou une station de soudage regulée,
■un rénovateur de panne, un chiffon ou une éponge,
- une surface de travail résistant à la chaleur,
■une pince coupante et une pince à dénuder,
■si nécessaire, une pince brucelles et une pince plate,
■de la soudure électronique (si possible en diamètre de 0,5 mm).

Pour connecter le module, vous devez avoir des câbles de liaison. Sections recommandées :

■connexion de la voie :

échelles Z et N : ≥ 0,75 mm²

autres échelles : ≥ 1,5 mm²

■connexion de l'aiguillage : >0,25 mm².

Pour un aiguillage à moteur lent, il est nécessaire d'utiliser un adaptateur AMW-1 (no d'article 72-00076-01).

2. Conseils concernant la sécurité

Dangers mécaniques

Les câbles et autres composants coupés présentent des parties tranchantes qui peuvent provoquer des coupures de la peau. Soyez prudent en les prenant en main.

Des dégâts visibles sur des composants peuvent entraîner un danger incalculable. N'utilisez pas des éléments endommagés, mais remplacez-les par des composants neufs.

Dangers électriques

■Toucher des parties sous tension,
■toucher des parties susceptibles d'être sous tension,
■courts-circuits et connexion à des tensions non autorisées,
■humidité trop forte et condensation

peuvent provoquer une décharge électrique pouvant entraîner des blessures. Evitez ces dangers en respectant les mesures suivantes :

■Le câblage doit être fait hors tension.
■Ne procédez à l'assemblage et à l'installation que dans des lieux fermés, propres et secs. Evitez les atmosphères humides et les projections d'eau.
■N'alimentez les modules qu'avec des courants basse tension selon les données techniques. Utilisez exclusivement des transformateurs homologués.
■Ne branchez les transformateurs et les fers à souder que dans des prises homologuées.
■Assurez-vous que la section des câbles électriques est suffisante.
■En cas de condensation, attendez jusqu'à 2 heures avant de poursuivre les travaux.
■En cas de réparation, n'utilisez que des pièces d'origine.

Danger d'incendie

La panne chaude du fer à souder entrant en contact avec un matériau inflammable crée un risque d'incendie. L'incendie peut provoquer des blessures ou la mort par brûlures ou asphyxie. Ne branchez au secteur le fer à souder que durant le temps effectif de la soudure. Maintenez la panne éloignée de tout matériau inflammable. Utilisez un support adapté. Ne laissez jamais la panne chaude sans surveillance.

Danger thermique

Si par mégarde la panne chaude ou de la soudure entrait en contact avec votre peau, cela peut provoquer des brûlures. Evitez cela en :

■utilisant une surface de travail résistant à la chaleur,
■posant le fer à souder sur un support adapté,
■positionnant lors de la soudure la pointe de la panne avec précision,
■nettoyant la panne avec une éponge humide.

Danger environnemental

Une surface de travail inadaptée et trop petite et un local trop étroit peuvent entraîner des brûlures de la peau ou un incendie. Evitez cela en utilisant une surface de travail suffisante et un espace de travail adapté.

Autres dangers

Des enfants peuvent par inattention ou par irresponsabilité provoquer les mises en péril décrites ci-dessus. En conséquence, des enfants de moins de 14 ans ne doivent pas assembler les prêts-à-monter ni installer les modules.

! Attention : Les enfants en bas âge peuvent avaler les petites pièces dont les parties coupantes ou pointues peuvent mettre leur vie en danger ! Ne laissez pas ces petites pièces à leur portée.

Dans les écoles, les centres de formation et les ateliers associatifs, l'assemblage et la mise en œuvre des modules doivent être surveillés par du personnel qualifié et responsable.

Dans les ateliers professionnels, les règles de sécurité de la profession doivent être respectées.

3. Pour réussir vos soudures

Rappelez-vous : Une soudure inadéquate peut provoquer des dégâts par la chaleur voire l'incendie. Evitez ces dangers : lisez et respectez les règles édictées dans le chapitre Conseils concernant la sécurité de ce mode d'emploi.

■Utilisez un fer à souder de 30 watts maximum ou une station de soudage regulée.
■N'utilisez que de la soudure électronique avec flux.
- N'utilisez pas de pâte à souder ni de liquide décapant. Ils contiennent de l'acide qui détruit les composants et les pistes conductrices.
■Faites passer délicatement les câbles de connexion de l'élément par les trous de la platine. Le corps de l'élément doit se placer au plus près de la platine.
■Lors du soudage, respectez la polarité des composants.
■Soudez rapidement. Un contact prolongé détruit les composants ou décolle les œillets de soudage et les pistes.
■La pointe de la panne doit être en contact des deux pièces à souder. Apportez en même temps de la soudure (pas trop). Dès que l'oudure fond, retirez le fil de soudure. Attendez un cours instant que la soudure ait bien fondu avant de retirer la panne du point de soudure.
■Pendant environ 5 secondes, ne bougez pas le composant soudé.

Français KSM-3

■La condition pour une bonne soudure est une panne propre et non oxydée. Débarrassez la panne de ses impuretés en la frottant sur une éponge mouillée ou un nettoyeur de panne.
■Après le soudage, coupez les câbles à raz de la soudure avec une pince coupante.
■Enfin, contrôlez toutes les liaisons et vérifiez que la polarité de tous les composants a été respectée. Vérifiez aussi qu'aucun pont de soudure n'a été constitué entre les pistes ou les points de soudure. Cela peut entraîner la destruction de composants coûteux. La soudure en excédent peut être éliminée par une panne chaude et propre. La soudure fond et s'agglomère sur la panne.

4. Fonction

Problème

Sur une boucle de retournement dans les systèmes à deux rails, la polarité s'inverse au niveau de l'aiguillage. Dès qu'un véhicule ponte les deux polarités, il provoque un court-circuit quelque soit son sens de circulation.

Sur un réseau numérique, le module de boucle de retournement doit adapter la polarité du signal numérique de la boucle à celle de la voie d'accès. Si l'on modifie la polarité de la voie d'accès, on déplace le problème vers le prochain canton électrique alimenté par un autre amplificateur de puissance (booster).

Fig. 1: court-circuit à l'aiguillage de la boucle de retournement

Fonctionnement du KSM-3

Dès que la locomotive ponte la coupure entre la voie d'accès et le corps de la boucle, le KSM-3 détecte s'il y a lieu la chute de tensio annonciatrice du court-circuit et inverse la polarité du courant. Le KSM-3 réagit en quelques millièmes de seconde évitant ainsi le court-circuit.

Le seuil de déclenchement de l'inversion de polarité dépend de la tension d'alimentation de la voie. Elle est réglable à l'aide du potentiomètre et de la DEL qui s'allume dès que le réglage est optimal. On évite ainsi des dégâts aux roues, frotteurs et rails et la locomotive passe la coupure sans à-coup.

Commande d'aiguillage intégrée

Le KSM-3 possède une sortie supplémentaire pour la connexion d'un aiguillage à moteur électromagnétique. Pour un aiguillage à moteur lent, il faut utiliser l'adaptateur AMW-1 (no. d'article 72-00076).

L'aiguillage est orienté dans la bonne direction et la polarité est inversée dès que la locomotive atteint la coupure. A chaque coupure est attribuée la direction correspondante de l'aiguillage. Ainsi une manœuvre externe de l'aiguillage ne compromet pas le bon fonctionnement de la boucle de retournement.

Déroulement

Phase 1 : en fonction de l'orientation de l'aiguillage, le train entre dans un sens ou dans l'autre dans la boucle de retournement.

Phase 2 : lorsque le train atteint la 1re coupure, la polarité du corps de la boucle est inversée s'il y a lieu.

Phase 3 : lorsque le train atteint la 2e coupure, la polarité du corps de la boucle est inversée et l'aiguillage est orienté dans la bonne direction permettant la sortie du train.

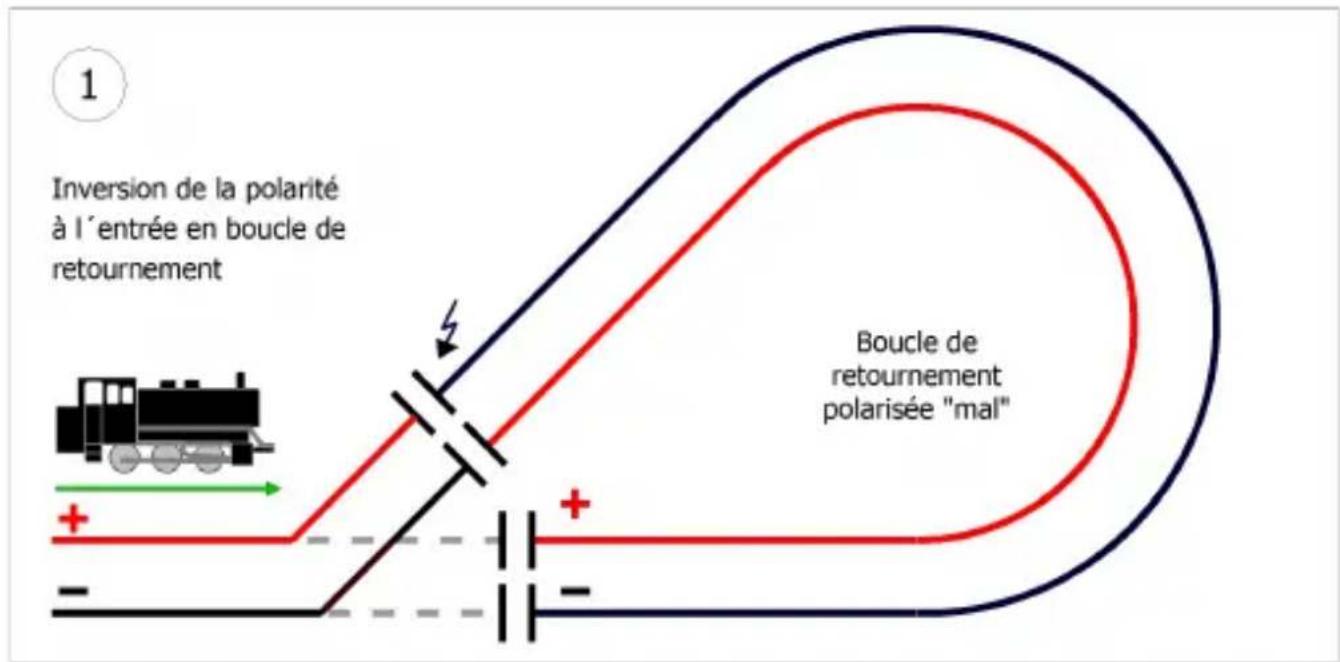

1 Inversion de la polarité à l'entrée en boucle de retournement Boucle de retournement polarisée "mal"

Boucle polarisée "bien"

3 Boucle polarisée "bien" + aiguillage orienté dans la bonne direction

Fig. 2: Déroulement

Conception d'un réseau avec le KSM-3

Le corps de la boucle entre les deux coupures doit être au moins aussi long que le plus long train qui doit y circuler.

Le module fonctionne aussi lorsque plusieurs trains circulent dans la boucle de retournement dans la mesure où les deux coupures ne sont pas pontées simultanément. Cela permet de créer une boucle à plusieurs voies. !

Le courant maximal dans la boucle ne doit pas dépasser 8 A (locomotive, éclairage des voitures et autres).

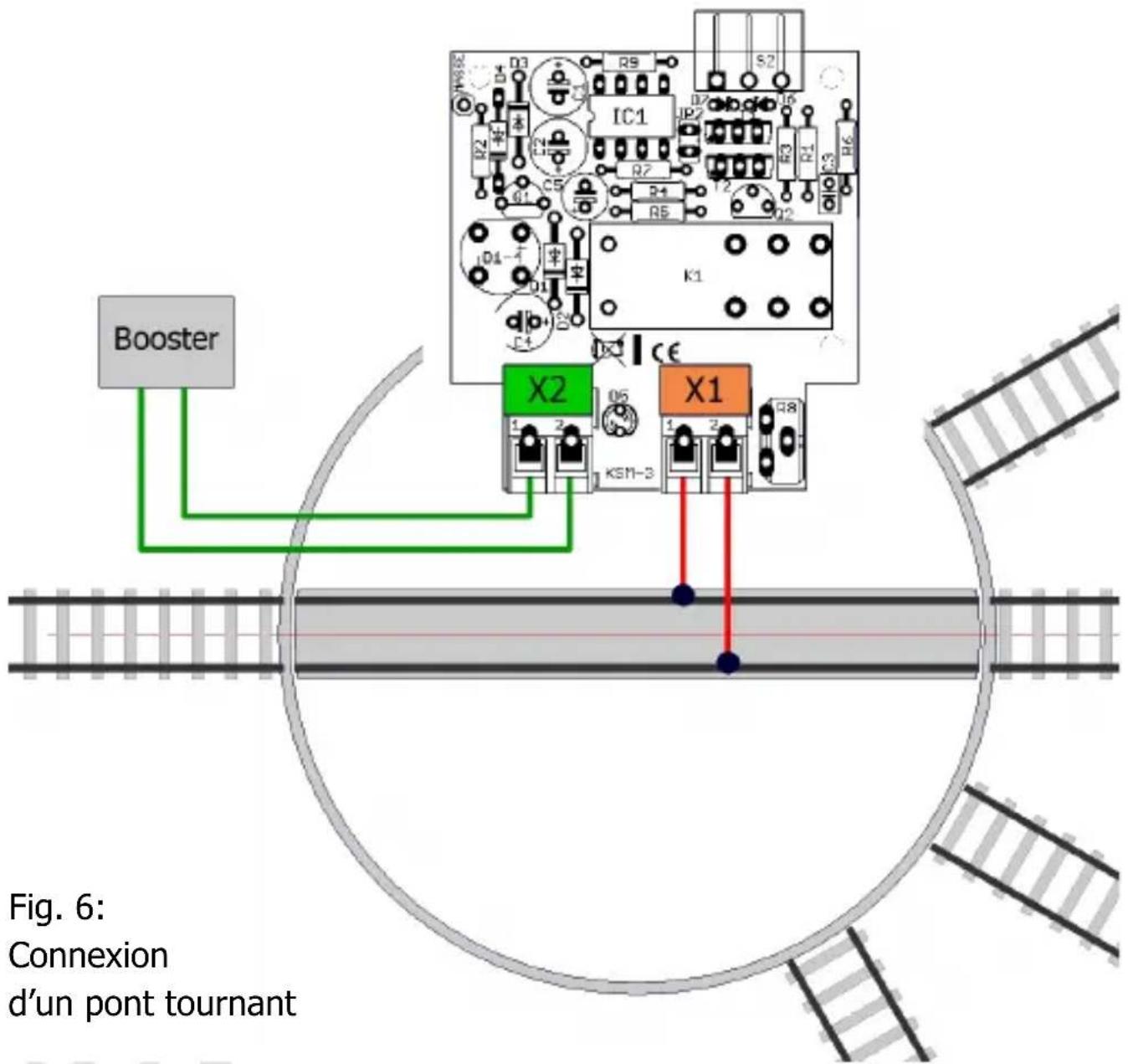

Utilisation avec un pont tournant

Après la rotation du pont, il peut y avoir une inversion de polarité entre le pont et la voie de destination. Dans ce cas, le KSM-3 peut remédier. Il suffit pour cela de connecter le pont tournant comme le corps d'une boucle de retournement.

5. Caractéristiques techniques

Formats des données tous
Alimentation	par les rails
Consommation (à vide) env. 20 mA
Courant maxi. dans la boucle de retournement	8 A
Sorties supplémentaires 1 (pour connecter un aiguillage à moteur électromagnétique) Courant maxi. : 1 A
Type de protection IP 00
Température en fonctionnement 0 ... +60 °C
Température de stockage -10 ... +80 °C
Humidité relative maxi. 85 %
Dimensions de la platine Dimensions avec capot	env. 48 x 52 mmenv. 70 x 60 x 25 mm
Poids de la platine complète Poids avec capot	env. 37 genv. 54 g

6. Assembler le prêt-à-monter

Vous pouvez sauter ce chapitre si vous avez acquis un module prêt à l'emploi ou complet avec capot.

Préparation

Placez les composants triés devant vous sur le plan de travail. Les composants électroniques présentent les caractéristiques suivantes à respecter pour éviter toute erreur de montage :

Résistances

Les résistances "freinent" le courant électrique.

La valeur des résistances de faible puissance nominale est indiquée par des cercles de couleur. A chaque couleur correspond un nombre. Les résistances carbone portent 4 anneaux. Le 4e anneau (figurant ici entre parenthèses) indique la tolérance (or = 5%).

Valeur : cercles de couleur:

150 Ωbrun - vert - brun (or)

4,7 kΩjaune - violet - rouge (or)

22 kΩrouge - rouge - orange (or)

Résistances variables (Potentiomètres)

Les potentiomètres sont des résistances dont la valeur peut être adaptée au besoin. Une fente permet à l'aide d'un tournevis d'en modifier la valeur. La valeur maximale de la résistance est indiquée sur le capot

Selon le cas, les potentiomètres peuvent être montés verticalement ou horizontalement.

Condensateurs céramique

Les condensateurs céramique sont utilisés entre autre pour filtrer les courant ou comme élément déterminant une fréquence (bobine). Les condensateurs céramique ne sont pas polarisés.

Ils sont en général identifiés par un nombre de 3 chiffres qui donne leur valeur sous forme de code.

Le nombre 224 indique une valeur de 220 nF.

Condensateurs électrolytiques

Les condensateurs électrolytiques sont souvent utilisés pour stocker de l'énergie. Contrairement aux condensateurs céramiques, ils sont polarisés. Sa valeur est imprimée sur le capot.

Les condensateurs électrolytiques existent en plusieurs tensions. L'utilisation d'un condensateur électrolytique d'une tension supérieure à celle requise est possible sans problème.

Diodes et Diodes Zener

Les diodes ne laissent passer le courant que dans un sens, la tension est aussi réduite de 0,3 à 0,8 V. Dans l'autre sens, le courant ne passe pas sauf si la tension limite est dépassée. Dans ce cas, la diode est toujours détruite.

Les diodes Zener sont utilisées pour limiter la tension. Au contraire des diodes normales, elles ne sont pas détruites par un dépassement de la tension limite.

La désignation de la diode est imprimée sur le corps de celle-ci.

Diodes électroluminescentes (DEL)

Alimentées dans le bon sens, les DEL s'allument. Elles sont disponibles en différents modèles (au regard de couleur, grandeur, forme, intensité lumineuse, courant maximal et tension de maintien).

Les DEL doivent toujours être utilisées avec une résistance car elle peuvent être détruite par un courant trop fort.

Les résistances sont souvent intégrées à la platine à laquelle doivent être connectées les DEL.

Redresseurs

Les redresseurs transforment le courant alternatif (CA) en courant continu (CC). Ils ont quatre connexions : deux pour le courant d'entrée (CA) et deux pour le courant de sortie (CC). Les connexions du courant de sortie sont polarisées.

Transistors

Les transistors sont des amplificateurs qui transforment un courant faible en courant plus puissant. Il en existe de différentes caractéristiques et formes. Le type du transistor est imprimé sur le capot.

Les transistors de faible puissance (par ex. des types BC) ont un capot demi-cylindrique (capot SOT). Les transistors de puissance (par ex. des types BD) ont un capot plat (capot TO) qui existe en différentes formes et tailles.

Les trois connexions des transistors bipolaires (par ex. des types BC et BD) sont désignées par "base", "émetteur" et "collecteur" et son

Circuits intégrés (CI)

Les CI ont des fonctions différentes selon leur type. La forme la plus courante de boîtier est le boîtier "DIP" à 4, 6, 8, 14, 16 ou 18 "pattes".

8 5 1 4

Les CI sont très sensibles aux dégâts provoqués par le soudage (chaleur, électricité statique). En conséquence, on soude des supports de CI dans lesquels sont insérés ensuite les CI.

Microcontrôleurs

Les microcontrôleurs sont des CI pouvant être programmés. Ils sont programmés par le fabriquant du circuit de commutation associé.

Relais

Les relais sont des inverseurs électriques qui ferment l'un ou l'autre circuit selon leur position. Le fonctionnement du relais monostable est comparable à celui d'un bouton-poussoir qui ne maintient le contact que tant qu'il est enfoncé. Un relais bistable est comparable à un interrupteur, il conserve sa position après chaque inversion.

Les relais les plus courant possèdent sous leur capot deux inverseurs (2RT). L'inversion des contacts est parfaitement audible car elle émet un claquement caractéristique.

Borniers

Les borniers permettent une connexion des câbles sûre, sans soudage et détachable à tout moment.

Ils existent sous différentes formes :

Bornes juxtaposables: A vis à un rang un deux rangs à 2 ou 3 pôles (2x2 ou 2x3 pôles). Ils peuvent être assemblés pour créer des connexions multipolaires. Le câble est inséré dans la borne et imobilisé à l'aide de la vis de serrage.

Bornes enfichables: En socle à enficher à 2 pôles ou d'avantage qui est à souder sur la platine et une fiche adaptée dans laquelle les câbles de connexion sont insérés et fixés à l'aide de vis.

Nomenclature

Résistances R5 150 Ω
	R2, R3, R4, R6, R7, R9 4,7 kΩ
	R1 22 kΩ
Potentiomètres R8 10 kΩ (vertical)
Diodes D1, D2, D3, D6, D7 1N400x, x=2...7
Diodes Zener D4 5V6
DEL D5 3 mm (vert)
Redresseurs D1-4 B80C1500 (ou similaire)
Condensateurs 220 nF C3
Condensateurs électrolytiques	C5 2,2 μF / 25 V
	C1, C2 100 μF / 25 V
	C4 220 μF / 25 V
Transistors Q2 BC337
	Q1 BC547B
	T1, T2	BD679
Micro-contrôleurs IC1		PIC12F1571-I/P
Soquet CI	IC1	8 pôles
Relais	K1	2xUm, 8 A, 5V monostable
Bornes juxtaposables	X1, X2	1x2 pôles
Bornes enfichables S2		socle à enficher à 3 pôles
		fiche adaptée à 3 pôles

YASSE D4 D3 + R9 IC1 S2 R2 + C1 JP2 D6 C2 R7 R3 M1 C3 R6 Q1 C5 R4 T2 Q2 R5 D1- + D1 K1 C4 X2 CE X1 D5 1 2 1 2 KSM-3 R8

Fig. 3: Plan d'implantation

Assemblage

Procédez dans l'ordre de la liste suivante. Soudez les composants du côté "soudure" et coupez les fils excédentaires avec une petite pince coupante. Respectez les conseils de soudage du paragraphe 3.

Attention:

Certains composants doivent être montés en respectant leur polarité ! En cas d'erreur de montage, ils peuvent être détruits lors de la mise sous tension. Au pire, tout le module peut être détruit. Dans tous les cas, le module ne fonctionne pas.

1. Résistances Sens de	montage indifférent.
2. Diodes, diodes Zener	Respectez la polarisation!Le sens de montage est indiqué par un cercle situé à la fin de la diode vue dans le sens de passage du courant.Cela figure sur le plan de montage.Soudez les diode D6 et D7 de sorte que leurs corps soient dressés perpendiculairement à la platine.
3. Condensateurs céramique	Sens de montage indifférent.
4. Supports de CI Lors	du montage, le marquage du support doit coïncider avec le marquage de la platine !
5. Transistors Respectez	la polarisation!Les transistors de faible puissance (par ex du type BC) avec capot SOT sont représentés en coupe sur le schéma de montage.Pour les transistors de puissance (par ex. des types BD et BT) avec capot TO, la face arrière vierge d'inscription est représentée par un trait gras sur le schéma de montage.
6. Redresseurs Respectez	la polarisation!Les pôles sont indiqués sur le capot. Le pôle positif est la patte la plus longue.
7. Condensateurs électrolytiques	Respectez la polarisation!L'un des deux connecteurs (le plus court) est identifié par le signe moins (-).

KSM-3 Français

8. Relais Le sens de montage est donné par la disposition des pattes de connexion.
9. DEL Respectez la polarisation!Pour les DEL disposant de pattes, la patte la plus longue est toujours l'anode (pôle positif).
10. Borniers Bornes juxtaposables et socle à enficher.
11. Résistances variables(Potentiomètres)	Le sens de montage dépend de la disposition des trois connexions.
12. CI avec capot DIL	Insérez les CI dans les supports.Ne touchez pas les CI avant de vous être "déchargés" en touchant par exemple un radiateur de chauffage central.Ne pliez pas les pattes lors de l'insertion dans le support ! Assurez-vous que les marquages de la platine, du support et du CI coïncident.

Effectuer un contrôle visuel

Après l'assemblage, effectuez un contrôle visuel et corrigez les éventuels défauts :

■Débarrassez le module de déchets tels que les restes de câbles ou gouttes de soudure. Eliminez les angles vifs ou pointes de câbles qui dépassent.
■Vérifiez que des soudures voisines ne sont pas en contact. Risque de court-circuit !
■Vérifiez la bonne polarité des pièces concernées.

Quand tous les défauts ont été corrigés, passez à l'étape suivante.

7. Connecter le KSM-3

Isoler la boucle de retournement du réseau

La boucle doit être entièrement isolée électriquement du reste du réseau. Les coupures doivent être établies si possible directement sur l'aiguillage.

Fig. 4: Sections de la la boucle de retournement

Connexions

Les câbles de connexion doivent être insérés et fixés dans les borniers à vis du module.

KSM-3 Français

X1 Corps de la boucle1 rail intérieur →2 rail extérieur →

X2 Reste du réseau1 rail intérieur →2 rail extérieur →

X3 Optionel: aiguillage à moteur électromagnétique (ou à moteur lent et AMW-1)1 direction 1 →2 alimentation →3 direction 2→

Connexion de l'aiguillage

La connexion de l'aiguillage au KSM-3 n'est pas obligatoire si l'aiguillage ne doit pas être manœuvré automatiquement.

A chaque coupure de la boucle doit être attribuée la direction correspondante de l'aiguillage.

Il faut donc vérifier que l'aiguillage s'oriente dans la bonne direction lorsque la locomotive ponte la coupure en sortant de la boucle. Dans le cas contraire, il suffit d'inverser X3-1 et X3-3.

Réglage du seuil de déclenchement de l'inversion de polarité

Le seuil de déclenchement doit être réglé soigneusement afin que le KSM-3 inverse immédiatement la polarité de la boucle dès la détection de l'amorce du court-circuit. Si le court-circuit dure trop longtemps, cela peut provoquer la corrosion des roues, des rails et des frotteurs ou la locomotive passe la coupure avec à-coup. Dans certains cas il peut même entrainer la disjonction de l'amplificateur de puissance (booster). Pour ce faire, tournez à l'aide d'un petit tournevis le potentiomètre vers sa butée gauche (sens contraire des aiguilles d'une montre). Puis tournez-le :

1. Lentement vers la droite, jusqu'à ce que la DEL s'allume ;
2. Continuez lentement vers la droite jusqu'à ce que la DEL s'éteigne ou que le relais se ferme (claquement audible) ;
3. Lentement vers la gauche jusqu'à ce que la DEL s'allume ou que le relais s'ouvre.

Connexion d'un pont tournant

Il est possible d'utiliser le KSM-3 avec un pont tournant.

Booster X2 X1 IC1 R9 S2 R2 R7 R3 R1 R6 D3 IP2 R4 R5 D1 D2 D3 D4 D1 D2 CE K1 X2 X1 1 2 1 2 1 2 1 KSM-3 R8 Fig. 6: Connexion d'un pont tournant

X1 Rails du pont. L’attribution des connexions 1 et 2 est sans importance.

X2 Sorties vers les rails de l’amplificateur de puissance :1 connexion pour rail " intérieur " →2 connexion pour rail " extérieur " →

8. Liste de vérification pour recherche des anomalies

■Des composants deviennent brûlants ou commencent à fumer.

Débranchez immédiatement l'alimentation !

Cause possible : Un ou plusieurs éléments ont été soudés à l'envers. → Si vous avez assemblé le module vous-même, faites une vérification visuelle (→ paragraphe 6.) et corrigez s'il y a lieu les défauts. Sinon envoyez le module en réparation.

■Le relais est inactif lors du réglage du potentiomètre.

Cause probable : un ou plusieurs composants sont montés à l'envers. → Faites un vérification visuelle.

Cause probable : le CI est monté à l'envers sur son support. → Dans ce cas, le CI est détruit et doit être remplacé. (Le CI programmé ne peut être obtenu qu'auprès du fabricant !)

■La centrale disjoncte lors du test.

Cause probable : un ou plusieurs composants sont montés à l'envers. → Faites une vérification visuelle.

Cause probable : le potentiomètre est mal réglé. → Réglez à nouveau le potentiomètre suivant le paragraphe "Réglage du point neutre" et recommancez le test.

■L'aiguillage est mal orienté pour la sortie du train.

Cause probable : les connexions X3-1 et X3-3 sont mal attribuées. → Inversez les connexions.

Hotline : En cas de problème avec votre module, notre service de dépannage est à votre disposition (voir dernière page).

Réparations : vous pouvez nous envoyer un module défectueux en réparation (adresse en dernière page). Si la garantie s'applique, la réparation est gratuite. Pour des dégâts non couverts par la garantie, le prix de la réparation représentera au maximum la différence entre le prix d'un appareil prêt à l'emploi et celui d'un prêt-à-monter selon la dernière liste de prix en vigueur. Nous nous réservons le droit (refuser une réparation si celle-ci est techniquement ou financièrement non réalisable.

Veuillez ne pas nous envoyer la pièce à réparer en port dû. Si la garantie s'applique, nous vous dédommagerons de vos frais d'expédition jusqu'à hauteur du forfait de frais de port applicable à la pièce selon notre dernière liste de prix. Si la réparation est faite hors garantie, les frais d'envoi et de retour sont à votre charge.

9. Déclaration de garantie

Nous offrons pour ce produit 2 ans de garantie à partir de la date d'achat par le premier client, limitée toutefois à 3 ans après l'arrêt de la production en série du produit. Le premier client est le consommateur qui a acquis le produit auprès de notre société, d'un revendeur ou d'un installateur agréés. Cette garantie complète la garantie légale dont bénéficie l'acheteur.

La garantie comprend la correction gratuite des défauts provoqués manifestement par nous lors de l'utilisation de composants défectueux ou d'une erreur de montage. Pour les prêts-à-monter, nous garantissons l'intégralité et la qualité des composants ainsi que le fonctionnement conforme des éléments avant montage. Nous garantissons le respect des caractéristiques techniques en cas de montage (pour les prêts-à-monter), de branchement, de mise en service et d'utilisation (pour tous nos produits) conformément au mode d'emploi.

Nous nous réservons un droit de réparation, amélioration, remplacement ou remboursement du prix d'achat. Toute autre exigence est exclue. La réparation de dégâts collatéraux ou de responsabilité produits ne peuvent s'appliquer que dans le cadre de la loi.

La garantie ne s'applique que si le mode d'emploi a été respecté. La garantie est caduque dans les cas suivants :

■modification volontaire des commutations,
■tentative de réparation d'un module prêt à l'emploi,
■dommages causés par l'intervention d'un tiers,
■usage inapproprié ou dommages consécutifs à la négligence ou l'abus.

10. Déclaration de conformité CE

CE Ce produit répond aux exigences des directives suivantes et porte donc la marque CE.

2004/108/EG concernant la compatibilité électromagnétique. Fondé sur les normes : EN 55014-1 and EN 61000-6-3.

Respectez les consignes suivantes pour conserver un fonctionnement exempt de parasites et d'émissions électromagnétiques gênantes :

■Branchez le transformateur d'alimentation au secteur sur une prise homologuée.
■Ne modifiez pas les pièces d'origine et respectez les consignes, les schémas de connexion et les plans d'implantation de ce mode d'emploi.
■Pour les réparations, n'utilisez que des pièces de rechange d'origine.

2011/65/EG relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS). Fondé sur la norme : EN 50581.

11. Déclarations concernant la directive DEEE

Ce produit répond aux exigences de la directive 2012/19/EG relative aux déchets d'équipements électriques et électroniques (DEEE).

Ne jetez pas ce produit dans les déchets ménagers, mais déposez le parmi les produits recyclables.

Informations et conseils:

http://www.tams-online.de

Garantie et service:
