Caractéristiques	Détails
Type de produit	Carte réseau / Adaptateur USB Wi-Fi
Normes Wi-Fi	IEEE 802.11b/g/n
Fréquence	2.4 GHz
Débit maximal	150 Mbps
Interface	USB 2.0
Système d'exploitation compatible	Windows, Mac OS
Dimensions	Approx. 60 x 20 x 10 mm
Peso	Approx. 15 g
Utilisation	Connecter des ordinateurs à un réseau sans fil
Maintenance	Pas de maintenance spécifique requise
Sécurité	Support des protocoles WEP, WPA, WPA2
Informations générales	Facilité d'installation avec un CD d'installation fourni

FOIRE AUX QUESTIONS - EW7611ULB V2 Edimax

Comment installer l'Edimax EW7611ULB V2 sur Windows ?

Téléchargez le dernier pilote depuis le site officiel d'Edimax, puis exécutez le fichier d'installation et suivez les instructions à l'écran.

Comment savoir si l'adaptateur est correctement installé ?

Vérifiez dans le Gestionnaire de périphériques sous 'Cartes réseau' si l'Edimax EW7611ULB V2 apparaît sans aucun point d'exclamation jaune.

Que faire si l'adaptateur ne détecte pas les réseaux Wi-Fi ?

Assurez-vous que l'adaptateur est bien branché et que le Wi-Fi est activé sur votre ordinateur. Essayez de redémarrer votre ordinateur ou de réinstaller le pilote.

Comment résoudre des problèmes de connexion Wi-Fi avec l'Edimax EW7611ULB V2 ?

Vérifiez votre mot de passe Wi-Fi, redémarrez votre routeur et l'adaptateur. Vous pouvez également essayer de vous connecter à un autre réseau pour identifier la source du problème.

L'Edimax EW7611ULB V2 est-il compatible avec macOS ?

Oui, l'Edimax EW7611ULB V2 est compatible avec macOS. Assurez-vous de télécharger les pilotes appropriés pour votre version de macOS depuis le site d'Edimax.

Comment mettre à jour le firmware de l'Edimax EW7611ULB V2 ?

Visitez le site web d'Edimax, recherchez votre modèle, et téléchargez la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Que faire si l'adaptateur est détecté mais que la connexion Internet est lente ?

Essayez de rapprocher l'adaptateur du routeur, vérifiez les interférences avec d'autres appareils, ou changez de canal Wi-Fi dans les paramètres de votre routeur.

Comment désinstaller l'Edimax EW7611ULB V2 ?

Allez dans le Panneau de configuration, sélectionnez 'Programmes et fonctionnalités', trouvez l'Edimax EW7611ULB V2 dans la liste, puis cliquez sur 'Désinstaller'.

MODE D'EMPLOI EW7611ULB V2 Edimax

Notice d'utilisation 08-2022 / V1.0Table des matières

I. Informations sur le produit ........................... 1

VIII. Déclaration de conformité CE simplifiée .......181

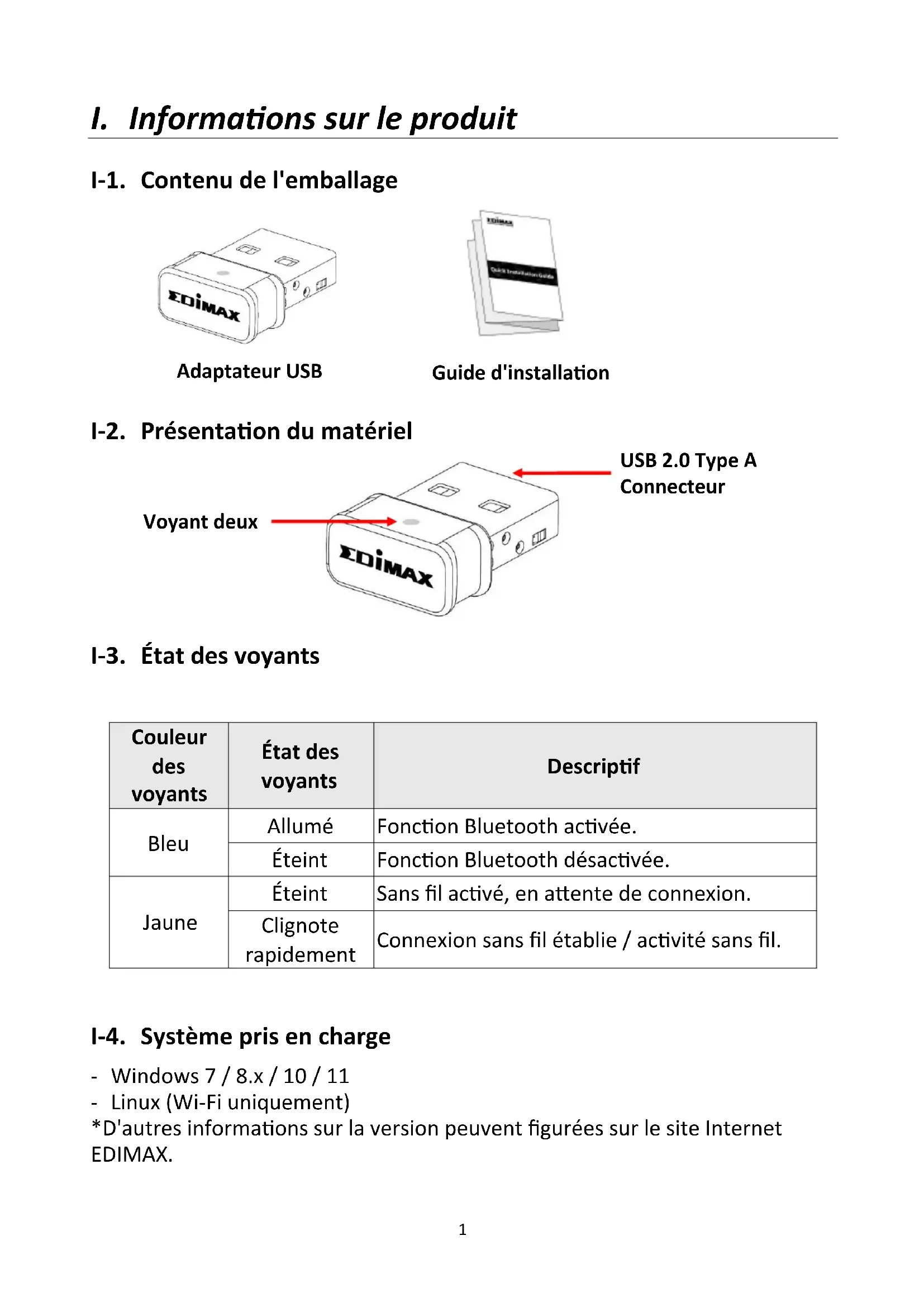

I. Informations sur le produit

I-1. Contenu de l'emballage

I-2. Présentation du matériel

I-3. État des voyants Couleur des voyants État des voyants Descriptif Bleu Allumé Fonction Bluetooth activée. Éteint Fonction Bluetooth désactivée. Jaune Éteint Sans fil activé, en attente de connexion. Clignote rapidement Connexion sans fil établie / activité sans fil.

I-4. Système pris en charge - Windows 7 / 8.x / 10 / 11 - Linux (Wi-Fi uniquement) *D'autres informations sur la version peuvent figurées sur le site Internet EDIMAX. Guide d'installation rapide Adaptateur USB Voyant deux couleurs USB 2.0 Type A Connecteur2

II. Installation Windows Plug and Play

II-1. Installation Wi-Fi II-1-1. Insérer l'adaptateur USB

1. Insérez l'adaptateur USB dans votre

ordinateur avant de l'allumer. Ne forcez jamais pour insérer l'adaptateur USB. II-1-2. Wi-Fi Plug-and-Play

1. L'icône Réseau apparaît dans le coin inférieur droit de la barre des

tâches Windows si le Plug-and-Play est pris en charge. (Si l'icône Réseau n'apparaît pas, consultez la section V. FAQ -> Q1) Notez que l'icône Réseau peut différer en fonction de la version de votre système d'exploitation. Si votre système d'exploitation ne reconnaît pas l'adaptateur USB, vous devez installer un pilote supplémentaire sur votre ordinateur. Consultez la "section III". Insérer Plug-and-Play Connexion3 II-1-3. Sélectionner le réseau Wi-Fi et se connecter Sélectionnez votre réseau Wi-Fi (SSID), cliquez sur "Connexion" et saisissez le mot de passe s'il est demandé.

1. Les utilisateurs de Windows 11 doivent cliquer sur l'icône Réseau puis

sur la flèche vers la droite pour afficher les réseaux Wi-Fi existants (SSID), avant de sélectionner celui auquel ils veulent se connecter. Passez à l'étape 3 si un mot de passe est demandé.4

2. Les utilisateurs de Windows 10 doivent cliquer sur l'icône Réseau

pour afficher les réseaux Wi-Fi existants (SSID), avant de sélectionner celui auquel ils veulent se connecter.

3. Saisissez le mot de passe s'il est demandé.

4. Établissez la connexion Wi-Fi et vous pouvez accéder à Internet dès que

l'icône Wi-Fi apparaît dans le coin inférieur droit de la barre des tâches Windows.5 II-2. Installation Bluetooth II-2-1. Insérer l'adaptateur USB Insérez l'adaptateur USB dans votre ordinateur avant de l'allumer. Ne forcez jamais pour insérer l'adaptateur USB. Veillez à désactiver tous les périphériques Bluetooth existants avant d'insérer l'équipement dans votre ordinateur. (Consultez la section V. FAQ -> Q2) II-2-2. Bluetooth Plug-and-Play Si votre système d'exploitation Windows prend en charge le Plug-and-Play, l'icône Bluetooth apparaît dans la barre des tâches en bas à droite. (Si l'icône Bluetooth n'apparaît pas, consultez la section V. FAQ -> Q4) Si l'icône Bluetooth n'apparaît pas, cliquez sur la flèche vers le haut. Si votre système d'exploitation ne reconnaît pas l'adaptateur USB, vous devez installer un pilote supplémentaire sur votre ordinateur. Consultez la "section III". Insérer Plug-and-Play Appairage6 II-2-3. Appairage avec un appareil Bluetooth

1. Cliquez sur "Ajouter un périphérique Bluetooth".

2. Sélectionnez les périphériques Bluetooth existants dans la liste ou cliquez

sur "Bluetooth et autres périphériques" pour ajouter un nouveau périphérique Bluetooth.

3. Sélectionnez le périphérique Bluetooth dont l'état est "Appairé" que vous

souhaitez appairer et cliquez sur Connexion".

4. La connexion est établie une fois l'état passé à "Connecté".7

III. Installation du pilote Windows

III-1. Insérer l'adaptateur USB Insérez l'adaptateur USB dans votre ordinateur avant de l'allumer. Ne forcez jamais pour insérer l'adaptateur USB. Veillez à désactiver tous les périphériques Bluetooth existants avant d'insérer l'équipement dans votre ordinateur. (Consultez la section V. FAQ -> Q2) III-2. Télécharger le pilote

1. Le pilote de l'adaptateur USB est disponible sur le site Internet Edimax.

https://www.edimax.com/download Si votre ordinateur ne peut pas accéder à Internet directement, utilisez, à la place, un appareil connecté à Internet pour télécharger le pilote.

2. Saisissez le numéro de modèle puis cliquez sur pour continuer.

Insérer Télécharger Connexion ou appairage8

3. Cliquez sur le numéro de modèle.

Veillez à ce que le numéro de modèle corresponde bien à votre adaptateur USB.

4. Faites défiler la page Internet vers le bas et sélectionnez la bonne version

OS. Déplacez le curseur sur "l'icône Télécharger" et sauvegardez le pilote sur le bureau de l'ordinateur ou à un autre emplacement. Veillez à bien télécharger la bonne version.

Copiez d'abord le pilote sur une clé USB si vous avez téléchargé le pilote sur un autre appareil connecté à Internet, puis insérez la clé USB dans l'ordinateur sur lequel vous utiliserez l'adaptateur Wi-Fi USB

5. Déplacez le curseur sur le pilote que vous venez de télécharger et

décompressez le fichier. III-3. Connexion ou Appairage III-3-1. Connexion Wi-Fi III-3-1-1. Installation du pilote Wi-Fi

1. Pour installer le Wi-Fi, une fois la décompression terminée, accédez au

dossier "WiFi" et cliquez sur "Setup.exe" pour continuer. Notez que les deux pilotes Wi-Fi et Bluetooth ont le même nom de fichier mais qu'ils sont dans des dossiers différents.9

2. Une fois la procédure d'installation lancée, cliquez sur "Suivant" pour

3. Lorsque l'installation est terminée, il vous sera demandé si vous souhaitez

redémarrer l'ordinateur tout de suite ou plus tard. Sélectionnez "Oui" et cliquez sur "Terminer" pour continuer.

4. Veillez à bien redémarrer votre PC avant de passer à l'étape suivante.10

III-3-1-2. Connexion à un réseau Wi-Fi

1. Après avoir redémarré votre ordinateur, l'icône Réseau apparaît, dans le

coin inférieur droit de la barre des tâches Windows. (Consultez la section V. FAQ->Q3 ) Notez que l'icône Wi-Fi peut différer en fonction de la version de votre système d'exploitation.

2. Les utilisateurs de Windows 11 doivent cliquer sur l'icône Réseau puis

sur la flèche vers la droite pour afficher les réseaux Wi-Fi existants (SSID), avant de sélectionner celui auquel ils veulent se connecter. Passez à l'étape 3 si un mot de passe est demandé.

3. Les utilisateurs de Windows 10 doivent cliquer sur l'icône Réseau pour

afficher les réseaux Wi-Fi existants (SSID), avant de sélectionner celui auquel ils veulent se connecter.11

4. Saisissez le mot de passe s'il est demandé.

5. Établissez la connexion Wi-Fi et vous pouvez accéder à Internet dès que

l'icône Wi-Fi apparaît dans le coin inférieur droit de la barre des tâches Windows.

1. Pour installer le Bluetooth, une fois la décompression terminée, accédez au

dossier "Bluetooth" et cliquez sur "Setup.exe" pour continuer. Notez que les deux pilotes Wi-Fi et Bluetooth ont le même nom de fichier mais qu'ils sont dans des dossiers différents.12

2. Cliquez sur "Suivant" pour poursuivre et suivez les instructions à l'écran

jusqu'à la fin de l'installation.

3. Lorsque l'installation est terminée, il vous sera demandé si vous souhaitez

redémarrer l'ordinateur tout de suite ou plus tard. Sélectionnez "Oui" et cliquez sur "Terminer" pour continuer.13 III-3-2-2. Appairage avec des appareils Bluetooth

1. Cliquez sur l'icône Bluetooth affichée dans la barre des tâches en bas à

droite, pour afficher le menu. (Si l'icône Bluetooth n'apparaît pas, consultez la section V. FAQ -> Q4)

Si l'icône Bluetooth n'apparaît pas, cliquez sur la flèche vers le haut.

2. Cliquez sur "Ajouter un périphérique Bluetooth".14

3. Sélectionnez les périphériques Bluetooth existants dans la liste ou cliquez

sur "Bluetooth et autres périphériques" pour ajouter des nouveaux périphériques Bluetooth.

4. Sélectionnez le périphérique Bluetooth dont l'état est "Appairé" que vous

souhaitez appairer et cliquez sur Connexion".

5. La connexion est établie une fois l'état passé à "Connecté".15

IV. Fonction avancée

Le WPS, Configuration Wi-Fi Protégée, est une façon supplémentaire simple d'établir des connexions entre des appareils compatibles WPS quand vous utilisez l'adaptateur Wi-Fi sur un ordinateur Windows. Lorsque le WPS est activé correctement pour deux appareils compatibles, ces derniers établissent automatiquement une connexion entre eux sans avoir besoin de mot de passe. V-1. WPS logiciel

1. Pour prendre en charge le WPS, l'installation d'un pilote est nécessaire.

Consultez la section III pour d'abord installer le pilote.

2. Sur votre routeur ou PA Wi-Fi, appuyez sur le bouton WPS pendant le

temps nécessaire pour activer le WPS. Consultez la notice de votre routeur ou PA Wi-Fi pour activer le WPS correctement.

3. Sur l'adaptateur USB, consultez la section III-3-1-2 et passez l'étape "Saisir

le mot de passe" si les procédures sont correctes.

4. L'établissement de la connexion prend un peu de temps. Une fois la

connexion établie, vous pouvez accéder à Internet immédiatement.

Q1. Pourquoi l'icône Wi-Fi n'apparaît-elle pas dans la barre des tâches Windows ? A. Le Plug-and-Play n'est pris en charge par votre ordinateur pour cet appareil. Consultez la section III-2 pour télécharger et installer le pilote et réessayez. Q2. Comment désactiver les périphériques Bluetooth existants ? A. Effectuez un clic-droit sur le bouton Démarrer de Windows et sélectionnez "Gestionnaire de périphériques". Déployez la liste de tous les périphériques Bluetooth. Effectuez un clic-droit sur les périphériques recherchés et désactivez les périphériques Bluetooth, un par un.

Q3. Une fois le pilote installé, pourquoi l'icône Wi-Fi n'apparaît-elle pas dans la barre des tâches Windows ? A. Pour Windows 7, effectuez un clic-droit sur "Date et heure" sur la barre des tâches et sélectionnez "Propriétés". Recherchez l'élément système "Réseau", et paramétrez le comportement sur "Activé". L'icône Wi-Fi apparaîtra alors dans la barre des tâches Windows.17 Q4. Pourquoi l'icône Bluetooth n'apparaît-elle pas dans la barre des tâches Windows ? A1. Cliquez sur le bouton Démarrer de Windows et cliquez sur "Paramètres" , sélectionnez "Appareils Bluetooth et autres" et changez l'état en "Activé" pour activer le service Bluetooth.

A2. Si l'icône Bluetooth est toujours absente, il se peut que vous deviez réinstaller le pilote. Consultez la section III-2 pour télécharger et installer le pilote et réessayez.

VI. Plus d'informations

Pour obtenir plus de précisions, visitez notre site Internet en utilisant l'URL suivante ou scannez le code QR : https://www.edimax.com/download Recherchez le numéro de modèle pour accéder à la bonne page.18

VII. Consignes de sécurité

Les directives de sécurité générale qui suivent sont là pour vous aider à garantir votre propre sécurité et pour protéger votre produit d'éventuels dommages. Pensez à consulter la notice d'utilisation du produit pour en savoir plus. Ce produit n'est destiné à servir qu'à l'intérieur. L'électricité statique peut nuire aux composants électroniques. Déchargez toute l'électricité statique de votre corps (en touchant une barre métallique reliée à la terre par exemple) avant de toucher le produit. Le produit ne contient aucune pièce réparable par l'utilisateur. Ne tentez jamais de réparer le produit et de le démonter. Ne renversez pas de nourriture ou de liquide sur le produit et n'insérez jamais aucun objet dans les ouvertures. N'utilisez pas ce produit près de liquides, dans des zones très humides ou avec trop de condensation. Gardez le produit loin des radiateurs et des autres sources de chaleur. Cet appareil n'est pas destiné à être utilisé par des enfants. Veillez à toujours débrancher le produit de l'alimentation électrique avant de le nettoyer et à n'utiliser qu'un chiffon sec non pelucheux pour le nettoyage

VIII. Déclaration de conformité CE simplifiée

Par la présente, Edimax Technology déclare que l'équipement radio de type Adaptateur Wi-Fi USB est conforme aux Directives 2014/53/UE et 2014/35/UE. Le texte intégral de la déclaration de conformité européenne est disponible à l'adresse Internet suivante : https://www.edimax.com/download/doc19
