FOIRE AUX QUESTIONS - PDX650 Kanto

Quel est le poids maximum supporté par le support Kanto PDX650 ?

Le poids maximum supporté est de 57 kg (125 lb). Ne dépassez jamais cette limite.

Quels types de murs conviennent pour ce support ?

Ce support est conçu pour les murs à montants en bois ou les murs en béton/brique d'au moins 102 mm d'épaisseur. Il ne doit pas être utilisé sur des murs à montants d'acier ou en blocs de béton.

Comment choisir les bonnes vis pour mon téléviseur ?

Référez-vous aux vis fournies (M5, M6, M8) et utilisez les entretoises si nécessaire. Suivez le guide de sélection dans la notice en fonction du pas de vis et de la profondeur des trous.

Puis-je incliner ou pivoter le téléviseur après installation ?

Oui, le PDX650 est un support full-motion permettant l'inclinaison, la rotation et l'extension. Vous pouvez régler la tension des bras si besoin.

Comment niveler le téléviseur une fois accroché ?

Utilisez les vis de réglage situées en bas du support pour niveler le téléviseur horizontalement. Un niveau à bulle est recommandé.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un détecteur de montants, d'une perceuse, d'un foret adapté (bois ou maçonnerie), d'un marteau, et d'une clé Torx de sécurité (fournie).

Le support est-il livré avec des ancrages pour béton ?

Oui, des ancrages de béton sont inclus pour une fixation sur mur en béton ou brique. Assurez-vous que l'ancre affleure la surface.

Puis-je utiliser ce support à l'extérieur ?

Le modèle PDX650G est spécifiquement conçu pour une utilisation extérieure. Vérifiez la version de votre produit.

Comment gérer les câbles après installation ?

Le support intègre des gestionnaires de câbles. Faites passer les câbles dans les passages prévus et fixez-les avec les attaches fournies.

Que faire si une pièce est manquante ou défectueuse ?

Contactez Kanto directement via leur site web, par téléphone (1-888-848-2643) ou par email ([e-mail]) pour obtenir des pièces de remplacement sous garantie.

MODE D'EMPLOI PDX650 Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 125 lb (57 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'acier ou des murs en blocs de béton. N'installez pas ce produit si vous ne savez pas quel type de mur vous avez ou quelle charge il peut supporter. Il est conseillé de consulter un installateur qualifié avant d'installer ce produit.

Stud Finder Délecteur de montant Detector de vigas

Wood Bit Forets à bois Broca para madera

Concrete wall

Mur en béton

Muro de concreto

Hammer Marteau Martillo

Masonry Bit Forets de maçonnerie Broca para mampostería

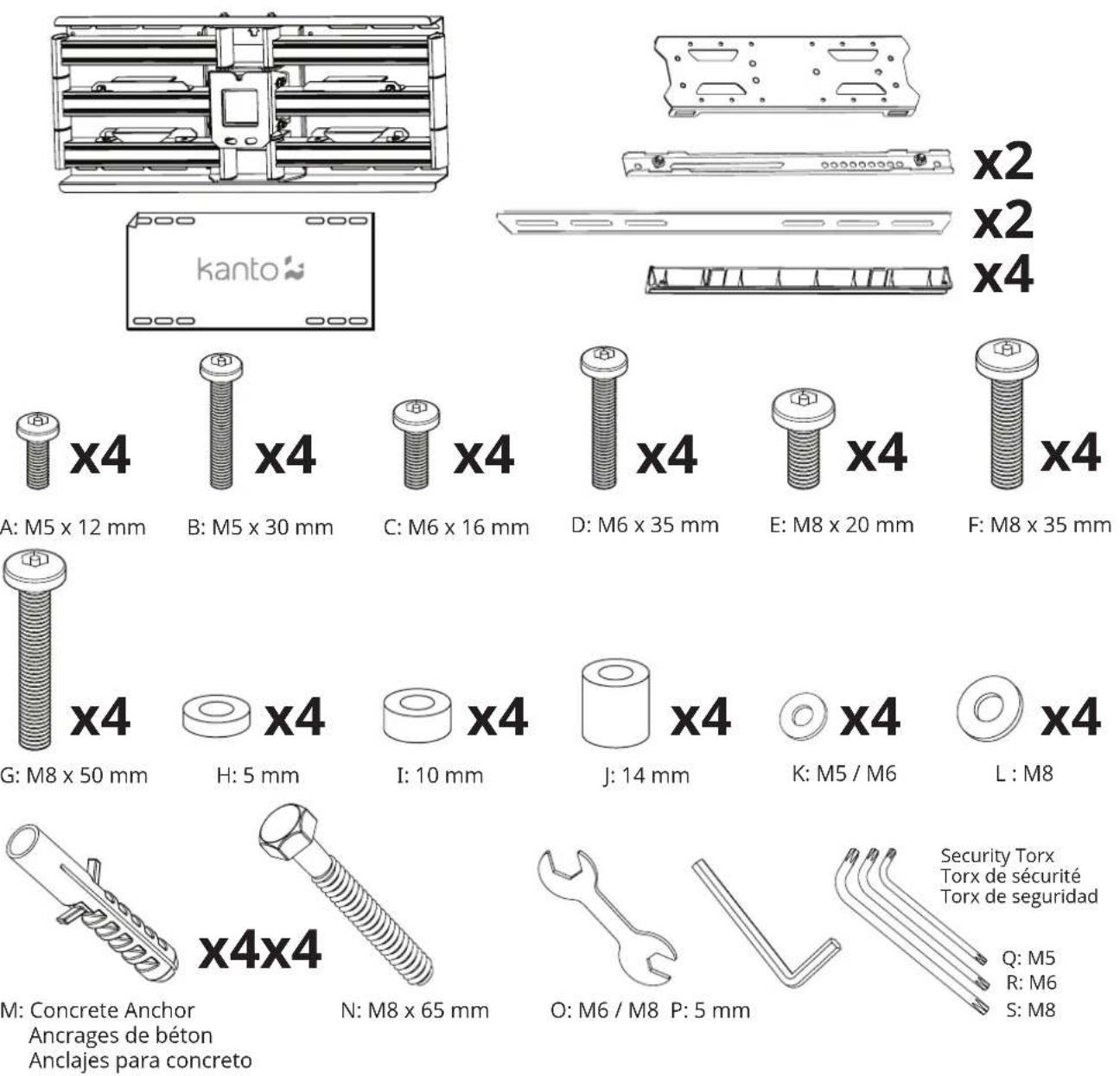

Supplied Parts and Hardware for PDX650G Outdoor Mount Pièces et matériels fournis pour PDX650G Support extérieur Piezas y hardware suministrados para PDX650G Montaje exteriores

x4

x4

x4

x4

x4

x4

A: M5 x 12 mm

B: M5 x 30 mm

C: M6 x 16 mm

D: M6 x 35 mm

E: M8 x 20 mm

F: M8 x 35 mm

x4

x4

x4

x4

x4

x4

G: M8 x 50 mm

H: 5 mm

I: 10 mm

J: 14 mm

K: M5 / M6

L: M8

x4x4

N: M8 x 65 mm

Security Torx Torx de sécurité Torx de seguridad

Stud Finder Délecteur de montant Detector de vigas

Wood Bit Forets à bois Broca para madera

Concrete wall

Mur en béton

Muro de concreto

Hammer Marteau Martillo

Masonry Bit Forets de maçonnerie Broca para mampostería

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor
4. Mount Wall Plate Assembly Montez l'ensemble de plaque murale Monte el ensamblaje de le placa de pared
5. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor
6. Level TV Nivellez le téléviseur Nivelar el televisor
7. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
8. Manage Cables Gérez les câbles Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 H-J Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 3 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

N'utilisez pas les ancrages de béton dans la cloison seche ou les murs à montants de bois.

PRECAUCIÓN

Assurez vous que la surface porteuse supporte la limite de poids mentionnée dans les acertissements de précaution en bas de la page deux. Serrez les vis tire fond (N) jusqu'à ce quela plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire fond (N). Chaque vis tire fond doit être située au centre d'un montant en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

N'utilisez pas les ancrages de béton dans la cloison seche ou les murs à montants de bois.

PRECAUCIÓN

Assurez-vous que le mur en béton ou en brique est d'au moins 4" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

5. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor

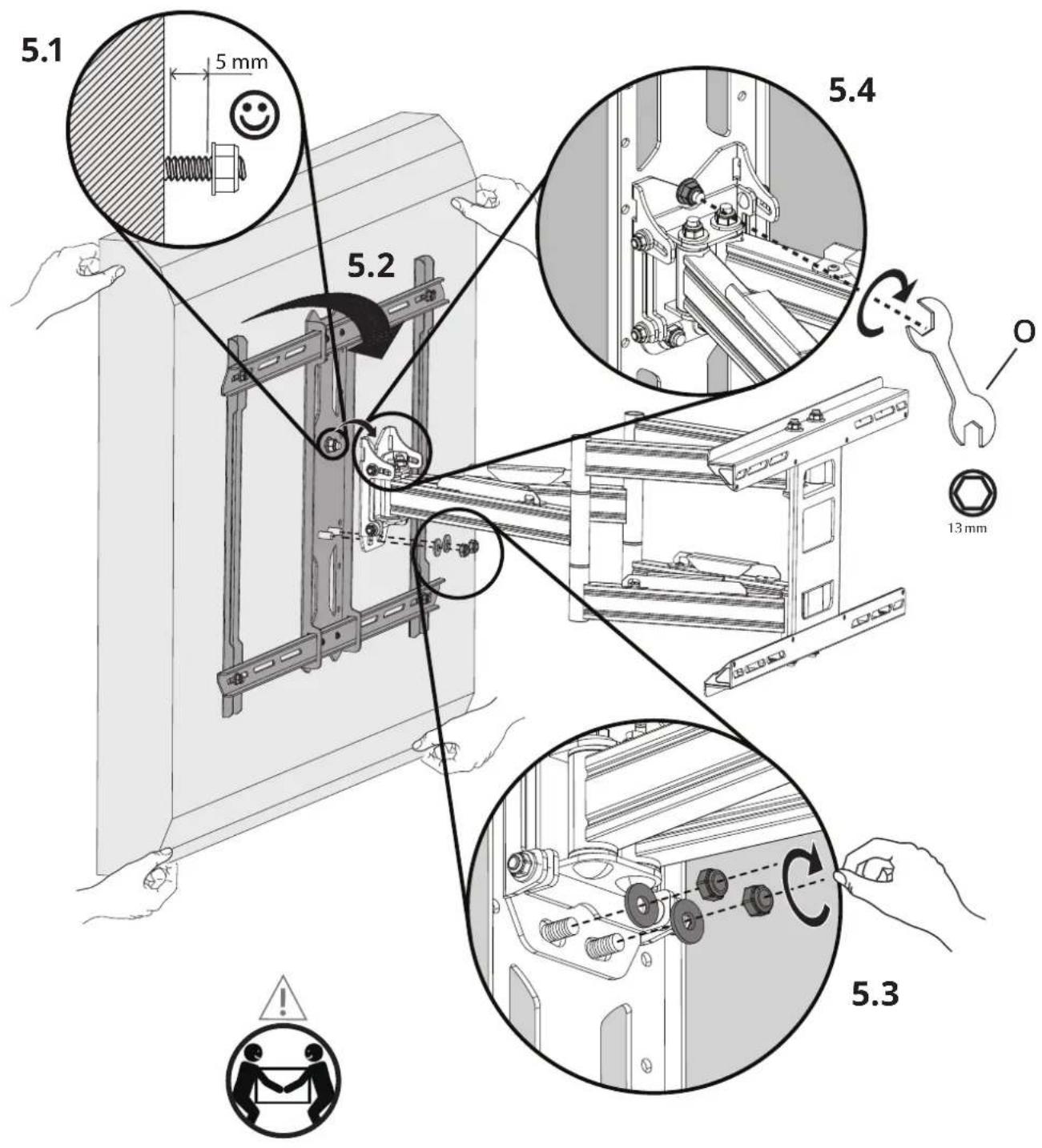

5.1 5 mm 5.2 5.4 13 mm 5.3

6. Level TV

Nivellez le téléviseur Nivelar el televisor

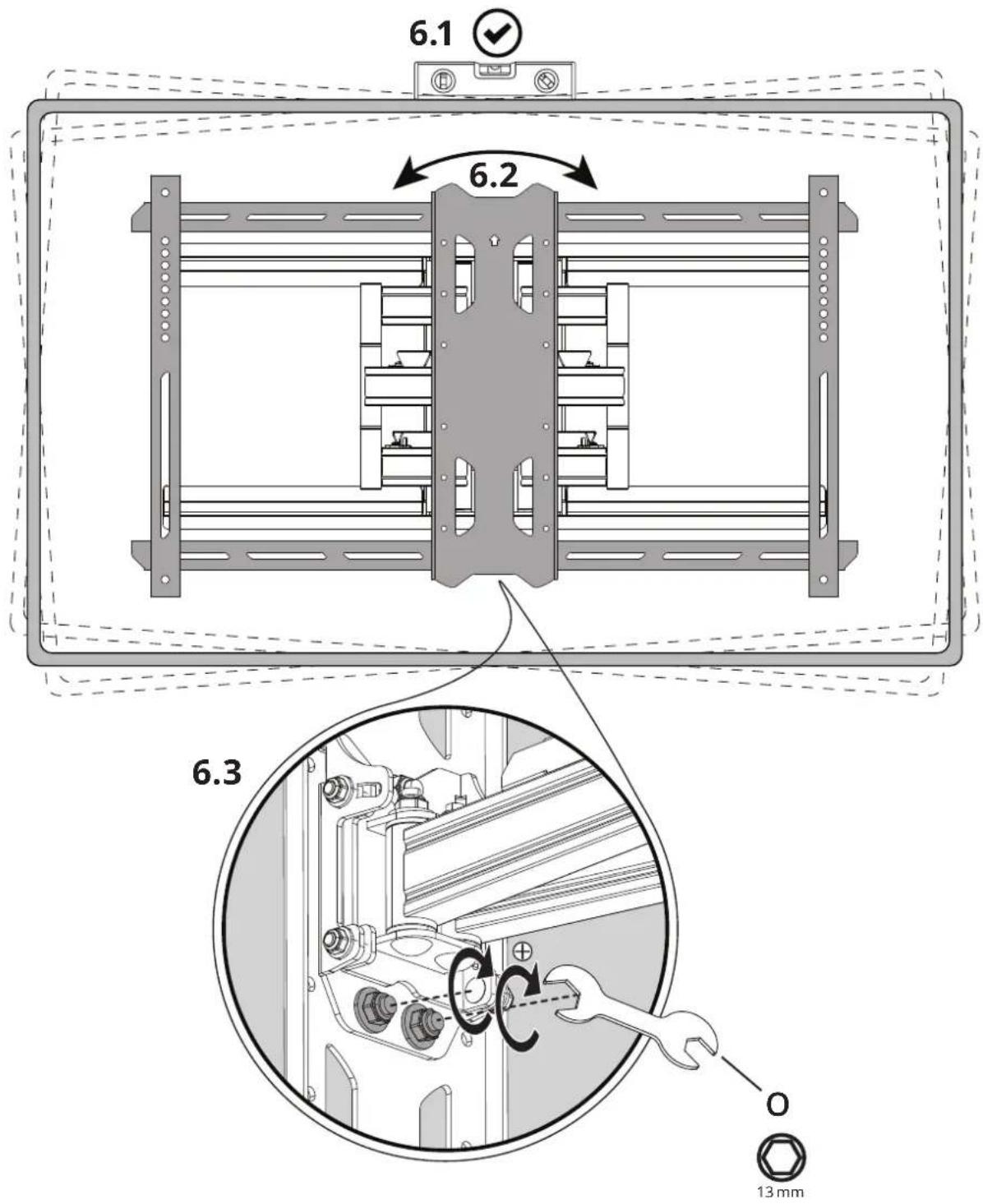

6.1 6.2 6.3 13 mm

7. Finalize Adjustments Finalisez les ajustements Finalice los ajustes

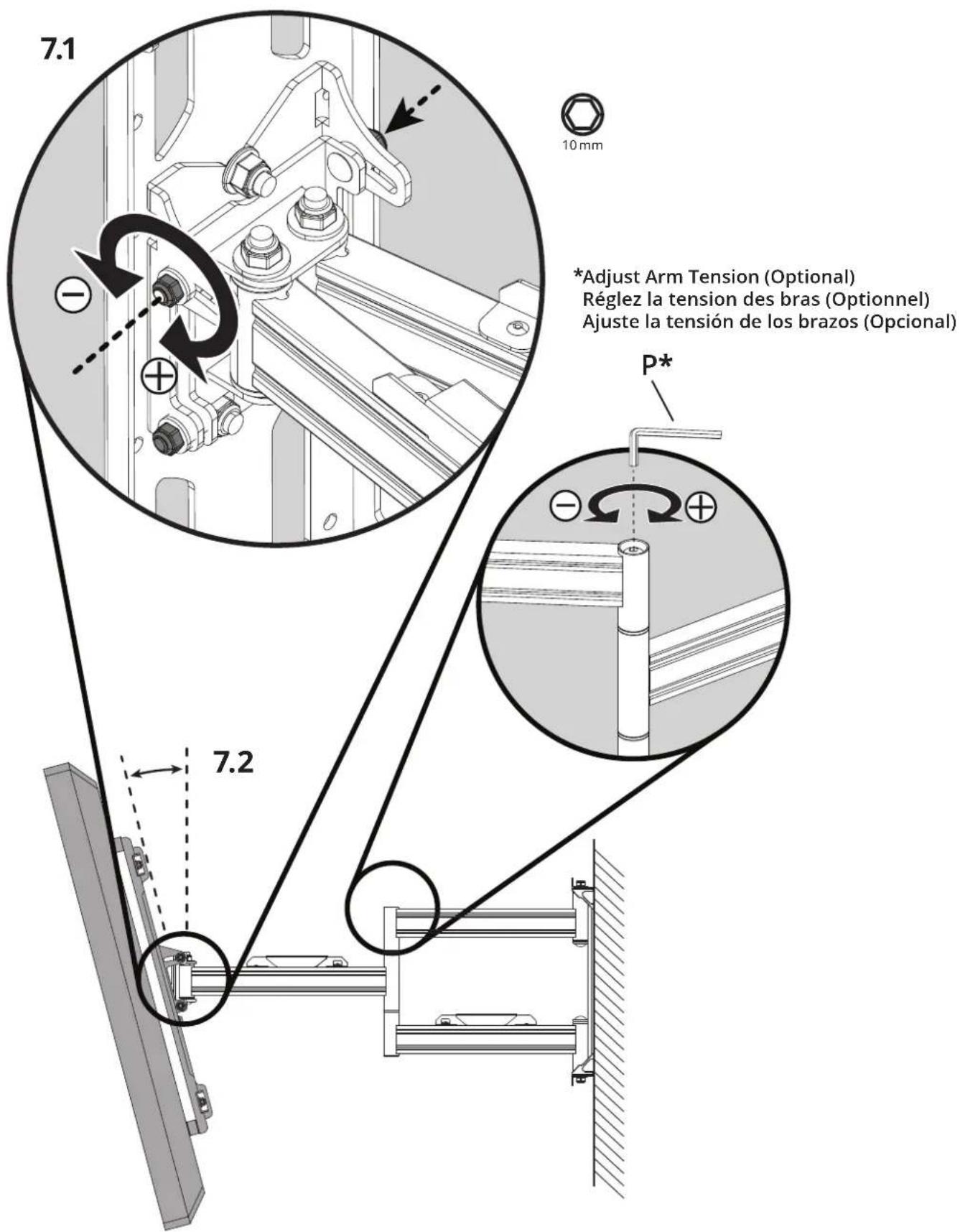

7.1 10 mm *Adjust Arm Tension (Optional) Réglez la tension des bras (Optionnel) Ajuste la tensión de los brazos (Opcional) P* 7.2

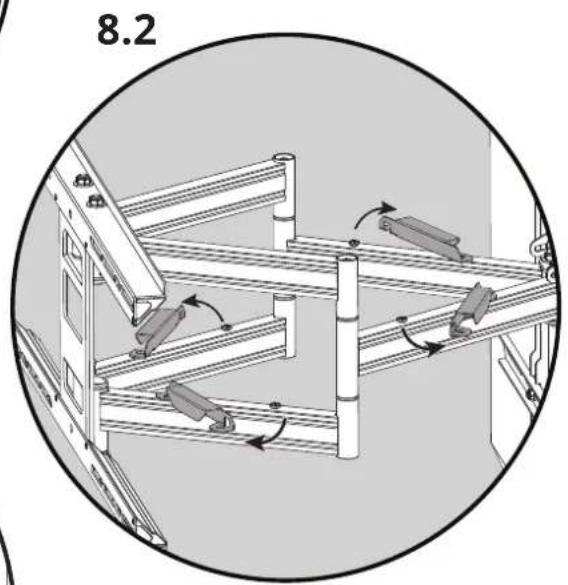

8. Manage Cables Gérez les câbles Organice los cables

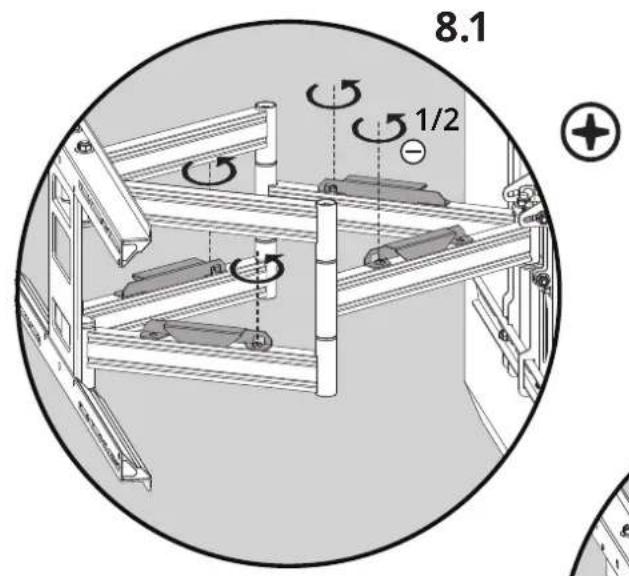

8.1 1/2

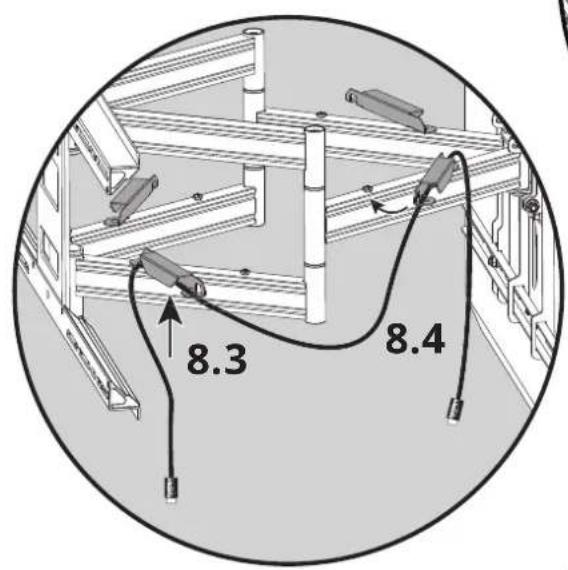

8.3 8.4

8.2

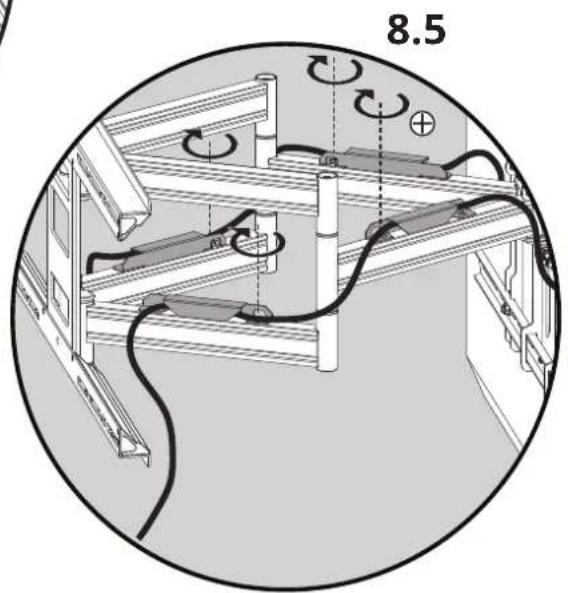

8.5
