| Type de produit | Microphone de commande pour amplificateur de sonorisation |
| Marque | Monacor |
| Modèle | PA-M4RC |
| Type de microphone | Microphone électret |
| Bande passante | 45 - 15 000 Hz |
| Sensibilité | 1 mV/Pa |
| Alimentation | Via l'amplificateur PA-M224 ou PA-M412 |
| Température de fonctionnement | 0 - 40 °C |
| Dimensions (base) | 140 × 65 × 205 mm (l × h × p) |
| Longueur du col de cygne | 420 mm |
| Poids | 860 g |
| Branchement | Prise RJ45 (sortie vers amplificateur) |
| Fonctions principales | Annonces par zones ou toutes zones, gong intégré, mémorisation de sélection, volume réglable |
| Indicateurs LED | CLIP (saturation), SIGNAL (activité), POWER (sous tension) |
| Entretien et nettoyage | Utiliser un chiffon sec et doux. Ne pas utiliser de produits chimiques ou d'eau. |
| Sécurité | Ne pas ouvrir. Risque de décharge électrique. Utiliser uniquement avec l'amplificateur compatible. |
| Pièces détachées et réparabilité | Les réparations doivent être effectuées par un technicien spécialisé. Utiliser des pièces de rechange d'origine. |
| Informations générales | Accessoire pour les amplificateurs PA-M224 et PA-M412. Câble de liaison Cat-5e max. 200 m. |
FOIRE AUX QUESTIONS - PAM4RC Monacor
Questions des utilisateurs sur PAM4RC Monacor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Microphone au format PDF gratuitement ! Retrouvez votre notice PAM4RC - Monacor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PAM4RC de la marque Monacor.
MODE D'EMPLOI PAM4RC Monacor
Amplificateur mixeur matriciel à zones avec 8 entrées
MONACOR
WWW.MONACOR.COM

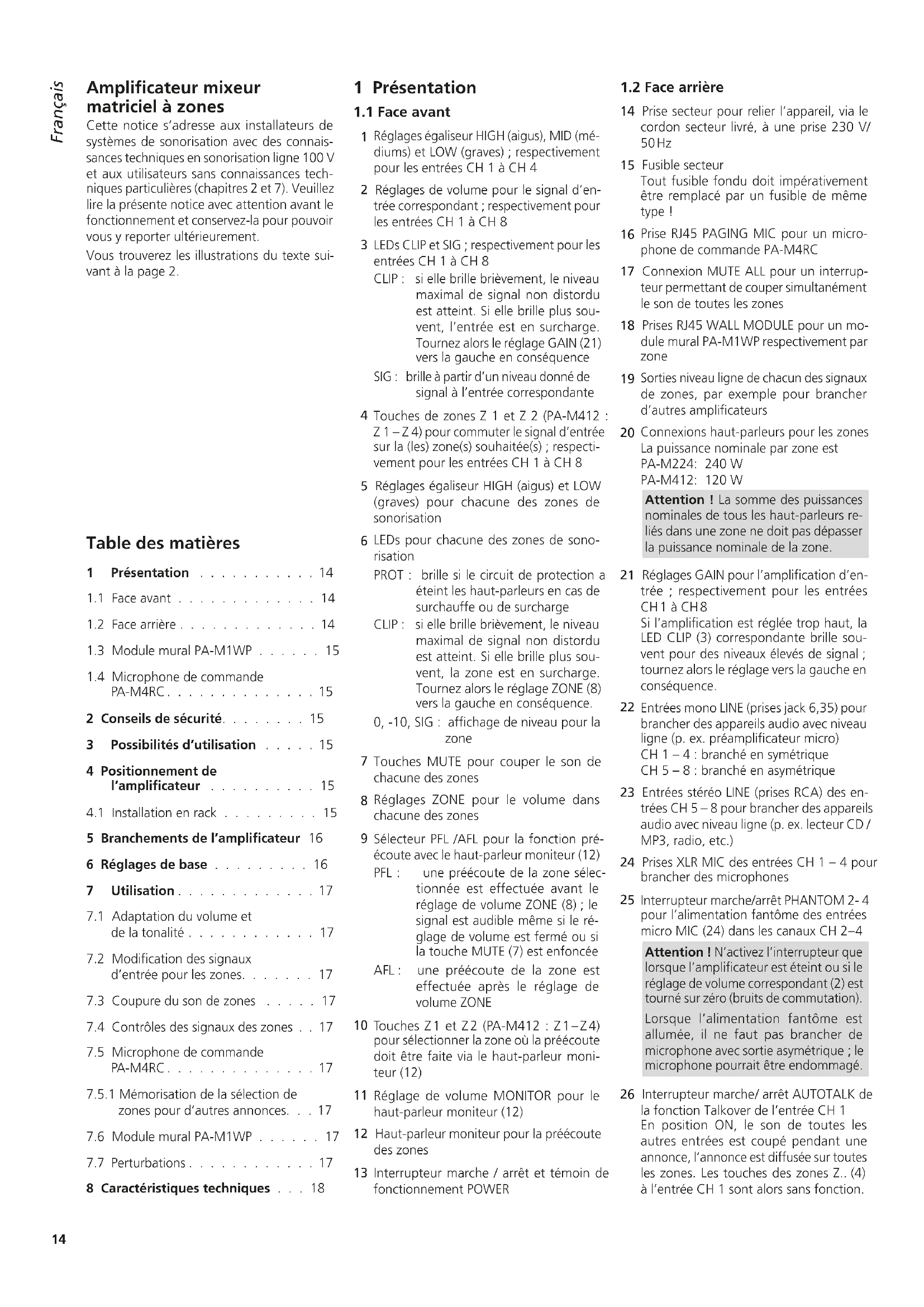

Amplificateur mixeur matriciel à zones
Cette notice s'adresse aux installateurs de systèmes de sonorisation avec des connaissances techniques en sonorisation ligne 100 V et aux utilisateurs sans connaissances techniques particulieres (chapitres 2 et 7). Veuillez lore la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ulterieurement.
Voutrouvezeresillustrations du textesuivanta la page 2.
Table des matieres
1 Présentation 14
1.1 Face avant 14
1.2 Face arrriere 14
1.3 Module mural PA-M1WP 15
1.4 Microphone de commande PA-M4RC. 15
2 Conseils de sécurité. 15
3 Possibilities d'utilisation 15
4 Positionnement de l'amplificateur 15
4.1 Installation en rack 15
5 Branchements de l'amplificateur 16
6 Reglages de base 16
7 Utilisation 17
7.1 Adaptation du volume et de la tonalité 17
7.2 Modification des signaux d'entrée pour les zones. 17
7.3 Coupure du son de zones 17
7.4 Contrôles des signaux des zones 17
7.5 Microphone de commande PA-M4RC. 17
7.5.1 Mémorisation de la sélection de zones pour d'autres announces. 17
7.6 Module mural PA-M1WP 17
7.7 Perturbations 17
8 Caracteristiques techniques 18
1 Présentation

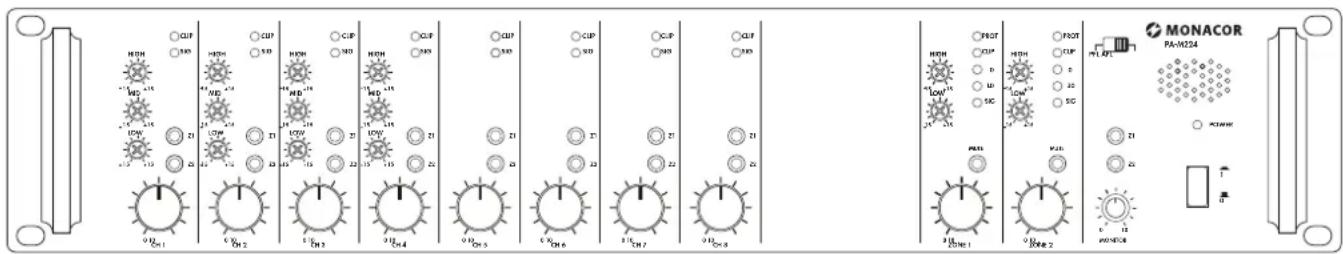

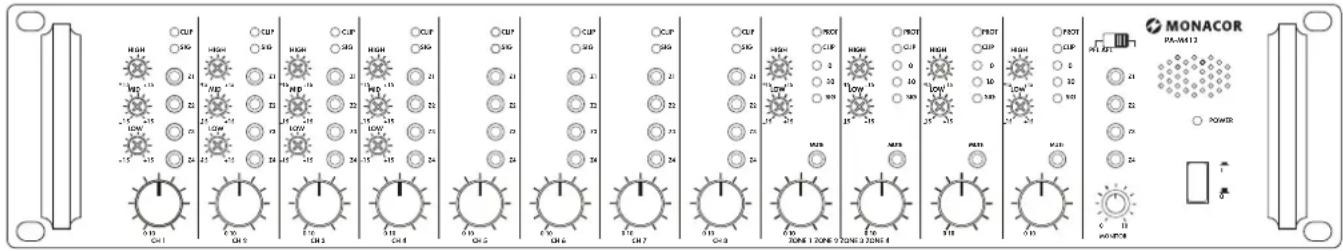

1.1 Face avant
1 Reglages égaliseur HIGH (aigus), MID (mediums) et LOW (graves); respectivement pour les entrées CH 1 à CH 4
2 Reglages de volume pour le signal d'entrée correspondant; respectivement pour les entrées CH 1 à CH 8
3 LEDs CLIP et SIG; respectivement pour les entrées CH 1 à CH 8
CLIP: si elle brille brièvement, le niveau maximal de signal non distordu est atteint. Si elle brille plus moyen, l'entrée est en surcharge. Tournez alors le réglage GAIN (21) vers la gauche en conséquence
SIG: brille à partir d'un niveau donné de signal à l'entrée correspondante
4 Touches de zones Z 1 et Z 2 (PA-M412: Z 1-Z 4) pour commuter le signal d'entrée sur la (les) zone(s) souhaitee(s); respectivement pour les entrées CH 1 à CH 8
5 Reglages égaliseur HIGH (aigus) et LOW (graves) pour chacune des zones de sonorisation
6 LEDs pour chacune des zones de sonorisation
PROT: brille si le circuit de protection a eteint les haut-parleurs en cas de surchauffe ou de surcharge
CLIP: si elle brille brièvement, le niveau maximal de signal non distordu est atteint. Si elle brille plus souvent, la zone est en surcharge. Tournez alors le réglage ZONE (8) vers la gauche en conséquence.
0,-10,SIG:affichage de niveau pour la zone
7 Touches MUTE pour couper le son de chacune des zones
8 Reglages ZONE pour le volume dans chacune des zones
9 Selecteur PFL /AFL pour la fonction préécoute avec le haut-parleur moniteur (12) PFL: une préécoute de la zone selec-tionnée est effectué avant le réglage de volume ZONE (8); le signal est audible même si le ré-glage de volume est fermé ou si la touche MUTE (7) est enforcée
AFL: une préécoute de la zone est effectue après le réglage de volume ZONE
10 Touches Z1 et Z2 (PA-M412: Z1-Z4) pour selectionner la zone ou la preecoute doit etre faite via le haut-parleur moniteur (12)
11 Reglage de volume MONITOR pour le haut-parleur moniteur (12)
12 Haut-parleur moniteur pour la préécoute des zones
13 Interrupteur marche / arrêt et témoin de fonctionnement POWER
1.2 Face arrrière
14 Prise secteur pour relier l'appareil, via le cordon secteur livre, à une prise 230 V/50 Hz
15 Fusible secteur Tout fusible fondu doit impératifement être remplace par un fusible de même type!
16 Prise RJ45 PAGING MIC pour un microphone de commande PA-M4RC
17 Connexion MUTE ALL pour un interrupteur permettant de couper simultanément le son de toutes les zones
18 Prises RJ45 WALL MODULE pour un module mural PA-M1WP respectivement par zone
19 Sorties niveau ligne de chacun des signaux de zones, par exemple pour brancher d'autres amplificateurs
20 Connexions haut-parleurs pour les zones La puissance nominale par zone est PA-M224:240W PA-M412:120 W
Attention! La somme des puissances nominales de tous les haut-parleurs reliés dans une zone ne doit pas dépasser la puissance nominale de la zone.
21 Reglages GAIN pour l'amplification d'entree; respectivement pour les entrées CH1 à CH8 Si I'amplification est reglee trop haut, la LED CLIP (3) correspondante brille souvent pour des niveaux eleves de signal; tournez alors le reglage vers la gauche en consequence.
22 Entres mono LINE (prises jack 6,35) pour brancher des appeareils audio avec niveau ligne (p.ex.preamplificateur micro) CH1-4:branche en symétrique CH5-8:branche en asymétrique
23 Entres stereo LINE (prises RCA) des entres CH 5-8 pour brancher des appareils audio avec niveau ligne (p. ex. lecteur CD / MP3, radio, etc.)
24 Prises XLR MIC des entrees CH 1-4 pour brancher des microphones
25 Interrupteur marche/arrêt PHANTOM 2-4 pour l'alimentation fantôme des entrées micro MIC (24) dans les canaux CH 2-4
Attention! N'active l'interrupeur que lorsque l'amplificateur est eteint ou si le reglage de volume correspondant (2) est tourné sur zéro (bruits de commutation). Lorsque I'alimentation fantôme est allumée, il ne faut pas brancher de microphone avec sortie asymétrique; le microphone pourrait être endommage.
26 Interrupteur marche/ arrêt AUTOTALK de la fonction Talkover de l'entrée CH 1 En position ON, le son de toutes les autres entrées est coupé pendant une announce, l'announce est diffusée sur toutes les zones. Les touches des zones Z... (4) à l'entrée CH 1 sont alors sans fonction.
27 Interrupteur marche/arrêt PHANTOM pour l'alimentation fantôme de l'entrée micro MIC (24) dans le canal CH 1 Respectez le conseil «Attention» au point 25.
1.3 Module mural PA-M1WP
Le module mural est disponible comme accessoire et n'est pas livré avec l'amplificateur. Il sert pour régler le volume directement dans la zone de sonorisation et pour délivrer les signaux audio pour la zone.
Une prise RJ45 se trouve sur la face arriere du module pour le brancher à la prise WALL MODULE (18) de l'amplificateur via un cordon Cat-5e (conducteur cuivre, pas de conducteur aluminium avec revêtement cuivre), longueur maximale 200m .
28 Touche de selection du signal avec LED de contrôle
Touche enfoncée : la LED brille en jaune ; le signal dirigé vers les prises MIC (29) ou LINE (31) est audible
Touchenon enfoncée:laLEDbrille en vert;le signal selectionné sur l'amplificateur pour cette zone est audible
29 Prise XLR MIC pour brancher un microphone
Attention! Ne branchez pas de microphones avec sortie asymétrique, ils pourraient être endommages car une alimentation fantôme de 14 V est toujours presente à la prise.
30 Reglage de volume pour la zone Le volume maximal possible est reglable sur l'amplificateur via le réglage correspondant ZONE (8).
31 Prises RCA LINE pour insérer un signal ligne
1.4 Microphone de commande PA-M4RC
Le microphone de commande est disponible comme accessoire et n'est pas livre avec l' amplificateur.
32 Réglage de volume pour le signal micro
33 Prise RJ45 OUTPUT pour brancher à la prise PAGING MIC (16) de l'amplificateur via un cordon Cat-5e (conducteur cuivre, pas de conducteur aluminium avec revêtement cuivre), longueur maximale 200 m
34 Interrupteur LOCK/UNLOCK pour memoriser une selection de zone
UNLOCK: la sélection des zones pour uneannounce est effacée une fois l'announce faite et si la touche TALK (41) est relachée. Pour l'announce suivante, les zones doivent être à nouveau sélectionnées avec les touches (38 ou 39).
LOCK: si l'interrupteur est.Regle sur LOCK après la selection, la selection reste mémorisée.
35 LED CLIP : si elle brille brièvement, le niveau de signal maximal non distordu est atteint. Si elle brille plus souvent, le signal micro est distordu ; tournez alors
le réglage de volume (32) vers la gauche en conséquence.
LED SIGNAL: brille à partir d'un volume donné de l'announce
36 Témoin de fonctionnement POWER
37 Prise XLR pour brancher le microphone col de cygne livre
38 Touche ALL pour des announces dans toutes les zones
39 Touches pour selectionner les zones dans lesquelles uneannounce doit etre entendue
Conseil: faites attention au repérage distinct des touches des zones. Les chiffres 1 et 2 à gauche à côte des touches sont pour le PA-M224, les chiffres 1 à 4 à droite à côte des touches pour le PA-M412.
40 Touche CHIME pour déclencher un gong avant uneannounce
41 Touche parole TALK
2 Conseils de sécurité
L'appareil répond à toutes les directives nécessaires de l'Union Européenne et portedon le symbole C
AVERTISSEMENT
L'appareil est alimenté par une tension dangereuse. Ne touche jamais l'intérieur de l'appareil et ne
faites rien tomber dans les ouyés de ventilation. Il y a risque de décharge électrique.
Pendant le fonctionnement, une tension dangereuse jusqu'à 100V est presente aux bornes haut-parleurs SPEAKER (20). Eteignez toujours l'amplificateur avant d'effectuer les branchements ou de les modifier.
L'appareil n'est concu que pour une utilisation en interieur. Protegez-le des eclaboussures, de tout type de projections d'eau et d'une humidite elevatede d'air. La temperature ambiente admissible est de 0 - 40^
- Eneldom cas, vous ne devez pas poser d'objet contenant du liquide ou un verre sur l'appareil.
- La chaleur émise dans l'appareil doit être dégagée par une circulation correcte de l'air. En aucun cas, les ouïes de ventilation ne doivent être obturées.
- Debranchez immédiatement l'appareil dans les cas suivants :
- l'appareil ou le cordon secteur present des dommages visibles.
- après une chute ou accident similaire, vous avez un doute sur l'etat de l'appareil.
-
des dysfonctionnements apparaisent. Dans tous les cas, les dommages doivent etre réparés par un technicien spécialise.
-
Ne débranchez jamais l'appareil en tirant sur le cordon secteur; retirez toujours le cordon secteur en tirant la fiche.
-
Pour le nettoyage, utilisez un chiffon sec et doux, enaucun cas de produits chimiques ou d'eau.
-
Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par une personne habilitée; en outre, la garantie deviendrait caduque.
Lorsque l'appareil est définitivement rétro du service, éliminez-le conformément aux directives locales.
CARTONS ET EMBALLAGE PAPIER A TRIER
3 Possibilities d'utilisation
Cet amplificateur est concu pour une installation Public Adress dans laquelle des parties individuelles ou pieces (zones) doivent etre sonorises de maniere differente. Il est possible de diriger des signaux de huit sources audio differentes (microphones, lecteur MP3/ CD, radio, etc.) au choix sur deux zones PA-M224) ou sur quatre zones (PA-M412). Pour chaque zone, le volume et la tonalite sont reglables de maniere distincte selon les besoins.
Pour régler le volume directement dans une zone, le module mural PA-M1WP (accessoire) est utilisable. Il est également possible de relier par exemple un microphone ou un lecteur MP3 au module pour que le micro/lecteur MP3 soit audible dans la zone à la place de la source de signal sélectionnée sur l'amplificateur.
Via le microphone de commande PA-M4RC (accessoire), on peut diffuser des announcements dans une zone donnée ou dans toutes les zones.
4 Positionnement de l'amplificateur
L'amplificateur est prévu pour être place dans un rack (482 mm/19"), il peut également être place directement sur une table. Dans tous les cas, l'air doit pouvoir circuler librement via toutes les ouies de ventilation afin de garantir un refroidissement suffisant de l'amplificateur.
4.1 Installation en rack
Pour un montage en rack, 2 unités sont nécessaires (= 89mm) .Afin que le rack ne se renverse pas, vousdez placer l'amplificateur dans la partie inférieure du rack. Pour une fixation solide, la plaque avant ne suffit pas. Utilisez également des rails lateraux ou une plaque inférieure pour le maintainir correctement en place.
La chaleur dégagée par l'amplificateur doit être evacuée du rack, sinon la chaleur accumulée dans le rack peut endommager l'amplificateur et les autres apparéls générés dans le rack. En cas de dissipation insuffisante de la chaleur, installez une unité de ventilation (par exemple DPVEN-04) dans le rack.
5 Branchements de l'amplificateur
Tous les branchements ne doivent etre effectues que par un technician et uniquement lorsque I'amplificateur est eteint!
Pour les borniers verts (17, 19, 20), les barrettes de branchement correspondantes sont livrées avec l'amplificateur.
| Appareil | Branchement Conseil |
| Entrées | |
| Microphone pour announces dans toutes les zones | Prise XLR MIC (24) de CHANNEL 1 Mettez l'interrupteur TALKOVER (26) sur ON. |
| Microphones pour announces dans différentes zones et autres applications | Prises XLR MIC (24) Pour un branchement sur CHANNEL 1, metterez l'interrupteur TALKOVER (26) sur OFF. |
| Appareils audio mono avec niveau ligne, p.ex. préamplificateur micro | Prises jack 6,35 LINE (22) |
| Appareils audio stéreo avec niveau ligne, p.ex. lecteur CD/MP3, radio | Prises RCA LINE (23) |
| Interrupteur pour couper simultanément le son de toutes les zones | Connexion verte MUTE ALL (17) |
| Sorties | |
| Haut-parleurs 100V | Pour chaque zone, connexion vertesPEAKER (20) La puissance nominale par zone est PA-M224: 240 W PA-M412: 120 W et ne doit pas être dépassee! |
| Amplificateur PA supplémentaire s'il faut plus de haut-parleurs que ce qui est autorisé | Pour chaque zone, connexion verteLINE (19) |
| Accessoires | |
| Microphone de commande PA-M4RC | Prise RJ45 PAGING MIC (16)* |
| Module mural PA-M1WP | Pour chaque zone, prise RJ45 WALL MODULE (18)* |
| * via cable Cat-5e (avec conducteurs cuivre, aucun conducteur aluminium avec revêtement cuivre, longueur maximale de cable 200 m) | |
Pour terminer, reliez la prise secteur (14), via le cordon secteur livre, à une prise 230 V/50 Hz.
6 Reglages de base
1) Pour éviter tout bruit fort à l'allumage, allumez tout d'abord tous les autres apparèils de l'installation PA.
2) Avant le premier allumage de l'amplificateur, mettez tous les reglages de volume ZONE (8) sur zéro pour éviter un volumetrop élevé au début. Allumez ensuite l'amplificateur avec l'interrupteur marche / arrêt (13). Le témoin de fonctionnement POWER brille.
3) Reglages de base des canaux d'entrée :
a) Tournez tous les réglages GAIN (21), HIGH, MID et LOW (1) sur la position mediane.
b) Tournez sur zéro tous les réglages de volume CH (2).
c) Desenclenchez toutes les touches de zones Z.. (4).
d) Si un microphone prévu pour des an- nonces dans toutes les zones est branche à l'entrée CH 1, mettez l'interru-pletur TALKOVER (26) sur la position ON. Ainsi, pendant une annunciance, le son de toutes les autres entrées est coupé et I'announce est dirigée sur toutes les zones. Les touches des zones Z..4 a I'entrée CH 1 sont alors sans fonction. Si I'entrée CH 1 n'est pas utilisée pour des announces dans toutes les zones, mettez l'interrupteur TALKOVER sur la position OFF.
e) Activez ou désactivez l'alimentation fantôme pour les entrées micro MIC (24).
Attention! Lorsqu'on active ou désactive l'alimentation fantôme, des bruits forts de commutation se produit. C'est pourquoi tournez au préalable les réglages de volume ZONE (8) sur zéro.
Lorsque l'alimentation fantôme est activée, il ne faut pas brancher de microphone avec une sortie asymétrique aux entrées correspondantes car ils pouraient être endommages.
Si un microphone nécessitant une alimentation fantôme est branché à l'entrée CH 1, mettez l'interrupteur PHANTOM (27) sur la position ON, dans tous les autres cas, mettez l'interrupteur sur OFF.
Si des microphones nécessitant une alimentation fantôme sont branchés aux entrées CH 2-4, mettez l'interrupteur PHANTOM 2-4 (25) sur la position ON, dans tous les autres cas, mettez l'interrupteur sur OFF.
4) Tournez le réglage de volume CH ... (2) de l'entrée qui doit être entendue le plus fort, sur 13 environ. Avec les touches
zones Z ... (4), commute z the signal d'entree sur les zones dans lesquelles il doit etre entendu.
5) Avec les réglages ZONE (8), réglez pour chaque zone le volume souhaïte. Les VUMétres de niveau (6) indiquent le volume des zones. La LED jaune CLIP ne doit briller que pour des pointes de signal. Si elle brille plus souvent, tournez le réglage correspondant ZONE dans l'autre sens.
Si vous ne pouvez pas régler le volume des zones de manière optimale parce que le signal d'entrée est trop faible ou trop fort, corrigez le niveau d'entrée avec le réglage correspondant GAIN (21) ou CH ... (2). Si la LED CLIP (3) brille plus souvent dans un canal d'entrée, l'entrée est en surcharge. Tournez alors le réglage GAIN vers la gauche. La LED CLIP ne doit briller brievement que pour des pointes de signal.
6) Si d'autres signaux d'entrée doivent etre diriges sur des zones données, appuyez sur les touches des zones correspondantes Z...4.
7) Reglez le volume des autres signaux d'entree avec les reglages CH .. (2). Tournez sur zero les reglages des entrees inutilises.
8) Reglez la tonalité des signaux d'entrée dans les canaux CH 1-4 avec les réglages HIGH, MID et LOW (1).
Avec les réglages HIGH et LOW (5), vous pouvez adapter la tonalité de chaque zone à l'acoustique de la piece correspondante.
7 Utilisation
7.1 Adaptation du volume et de la tonalité
Si le volume pour une zone doit etre augmente ou diminué,tournez le reglage correspondant ZONE (8) vers la droite ou la gauche. Si la tonalite doit etre corrigee pour une zone, utilisez les reglages correspondants (5): HIGH pour les aigus, LOW pour les graves.
Si le signal d'entrée est trop fort ou trop faible par rapport aux autres signaux d'entrée, adaptez le volume avec les réglages correspondants CH ... (2). Réglez la tonalité d'un signal d'entrée dans les canaux CH 1-4 avec les réglages HIGH, MID et LOW (1).
Important: les réglages pour un signal d'entrée s'appliquent sur toutes les zones où le signal d'entrée est branche.
7.2 Modification des signaux d'entrée pour les zones
Si des signaux d'entrée autres que ceux actuelsment choisis doivent etre entendus dans une zone:
1) Désenclenchez dans tous les canaux d'entrée la touche des zones Z... (4) pour cette zone (par exemple pour modifier la seLECTION pour la zone 2, désenclenchez la touche Z 2). Ainsi, tous les signaux pour cette zone sont préalablement désélectionnés.
2) Dans les canaux d'entrée dont les signaux doivent etre entendus dans la zone, appuyez sur les touches de zones Z ...
3) Corrigez le volume pour la zone si besoin avec le réglage correspondant ZONE (8).
7.3 Coupure du son de zones
Si une zone ne doit pas etre sonorisee (par exemple pendant une pause ou quand une manifestation est terminée), on peut desactiver la sonorisation avec la touche MUTE (7) correspondante.
La coupure du son dans une zone peut également être utile lorsque des signaux d'entrée sont sélectionnés : lorsque le son d'une zone est coupé, on peut toutfois en faire une préécoute via le haut-parleur moniteur (12), voir chapitre 7.4. Ainsi, il est possible de faire des tests en commutant les signaux d'entrée sur une zone sans être audibles dans la zone.
7.4 Contrôles des signaux des zones
Pour pouvoir contrôler directement les signaux des zones sur l'amplificateur, un haut-parleur moniteur (12) est prévu.
1) Avec le selector PFL /AFL (9), selectionnez : PFL = les signaux des zones sont audibles via le haut-parleur moniteur meme lorsque la touche MUTE (7) est enfonee ou le reglage haut-parleur ZONE (8) est sur zero. AFL = les signaux sont audibles en fonction du volume de zone regle.
2) Appuyez sur la touche des zones Z.. (10) de la zone qui doit etre controllee. Desenclenchez toutes les autres touches de zones (10).
3) Reglez le volume pour le haut-parleur monitateur avec le réglage MONITOR (11).
7.5 Microphone de commande PA-M4RC
Une fois le microphone branché à l'amplificateur, tournez le réglage (32) sur la face arrêtedu microphone sur la position mediane pourle réglage de base et mettez l'interrupteur 34) sur la position UNLOCK.Des que I'amplificateur est allumé,la LED POWER (36) brille.
1) Avec les touches des zones Z 1... 4 (39), Sélectionnez tout d'abord les zones dans lesquelles l'annonce doit être entendue. Pour sélectionner toutes les zones, appuyez sur la touche ALL (38). Par une nouvelle pression une touche, vous pouvez désélectionner à nouveau une zone.
Conseil: faites attention au repérage distinct du microphone pour les zones. Les chiffres 1 et 2 à gauche à côté des touches sont pour le PA-M224, les chiffres 1 à 4 à droite à côté des touches pour le PA-M412.
2) Si un gong doit retentir avant l'announce, appuyez brievement sur la touche CHIME (40).
3) Pour uneannounce, Maintainez la touche TALK (41) enforcée, attendez eventuèlement le gong puis parlez. La LED CLIP (35) ne doit briller que brievement. Si elle brille plus souvent, tournez le réglage (32) en conséquence vers la gauche, parlez plus doucement ou augmentez la distance avec le microphone.
Si I'annonce est trop faible, tournez le réglage en conséquence vers la droite, parlez plus fort ou diminuez la distance avec le microphone.
4) Àpres l'announce, relâchéz la touche TALK; la seLECTION des zones est effacée. Pour une prochaine annonce, toutes les zones doivent à nouveau être seLECTIONnées.
Conseil : les announces via le microphone de commande ont la priorite sur les autres signaux et les interrompent.
7.5.1 Mémorisation de la sélection de zones pour d'autres announces
1) Sélectionnez les zones avec les touches (38, 39).
2) Mettez l'interrupteur (34) sur la position LOCK. La seLECTION de zones ne peut plus etre modifiee.
3) Pour une announce, maintainez la touche TALK enforcée. Lorsque vous la relâchez, la sélection de zones demeure méorisée : les touches correspondantes des zones continuant à briller. La sélection reste également méorisée une fois l'amplificateur éteint.
Pour modifier une selection mémorisée :
1) Mettez l'interrupteur (34) sur la position UNLOCK.
2) Les zones peuvent maintenant etre déselectionnées ou selectionnées avec les touches (38, 39).
3) Si la sélection modifiée doit être mémori-sée, mettez l'interrupteur (34) à nouveau sur la position LOCK.
7.6 Module mural PA-M1WP
Dés que le module est branché à l'amplificateur et que ce dernier est allumé, la LED ACTIVE du module brille.
1) Avec la touche (28) du module, selection-nez:
- les signaux du microphone ou de l'appareil audio (lecteur CD, radio, etc.) relié au module doivent être entendus dans la zone : appuyez sur la touche, la LED ACTIVE brille en jaune.
- les signaux sélections sur l'amplificateur avec les touches Z... (4) doivent être entendus dans la zone : appuyez sur la touche, la LED ACTIVE brille en vert.
2) Avec le réglage VOL (30), réglez le volume pour la zone. Si le volume ne peut pas être réglier assez fort, tournez le réglage ZONE (8) correspondant sur l'amplificateur vers la droite. Ce réglage limite le volume maximal.
7.7 Perturbations
Si I'etage final de I'amplificateur d'une zone est en surchauffe ou en surcharge, le circuit de protection interrupt la voie de signal vers la connexion haut-parleur SPEAKER (20) dans cette zone. Dans ce cas, aucun signal n'est audible dans la zone, la LED PROT (6) correspondante brille.
Avec le réglage ZONE (8) correspondant, diminuez le volume de la zone. Si une fois l'étage final refroidi, la LED PROT ne s'éteint toujours pas, le problème doit être identifié puis résolu par un technicien.
8 Caracteristiques techniques
| Amplificateur PA-M224 PA-M412 | ||
| Nombre de canaux d'entrée 8 8 | ||
| Nombre de zones 2 4 | ||
| Puisance de sortie nominale 2 × 240 W 4 × | 120 W | |
| Taux de distorsion < 1 % < 1 % | ||
| Sorties zones | 2 × haut-parleur 100V | 4 × haut-parleur 100V |
| Branchement | 2 × signal ligne | 4 × signal ligne |
| Bornes à vis | Bornes à vis | |
| Alimentation fantôme pour Mic CH1-424V | 24V | |
| Entrées | Sensibilité entrée/impédance ; branchement | |
| Mic CH1-4 | 2,5 - 380 mV*/20 kΩ; XLR, symétrique | |
| Line CH1-4 | 30-2000 mV*/20 kΩ; jack 6,35, symétrique | |
| Line CH5-8 | 30-2000 mV*/20 kΩ; RCA et jack 6,35, asym. | |
| *Gain max.-Gain min. | ||
| Bande passante | 20-20000 Hz | |
| Egaliseur pour les entrées CH1-4 | ||
| Graves | ±12 dB/80 Hz | |
| Médiums | ±12 dB/2,5 kHz | |
| Aigus | ±12 dB/12,5 kHz | |
| Egaliseur pour les zones | ||
| Graves | ±15 dB/80 Hz | |
| Aigus | ±15 dB/12 kHz | |
| Rapport signal/bruit | >70 dB | |
| Type étage final | Classe D | |
| Température fonctionnement | 0-40°C | |
| Alimentation | 230V/50 Hz | 230V/50 Hz |
| Consommation | 800 VA max. | 860 VA max. |
| Dimensions (I × h × p) | 482 × 88 × 320mm, 2U | 482 × 88 × 320mm, 2U |
| Poids | 5,7kg | 6,2kg |
| Microphone de commande | PA-M4RC |
| Type | Microphone électret |
| Bande passante | 45-15000 Hz |
| Sensibilité | 1 mV/Pa |
| Alimentation | via PA-M224, PA-M412 |
| Température fonctionnement | 0-40°C |
| Dimensions de la base (l × h × p) | 140 × 65 × 205 mm |
| Longueur col de cygne | 420mm |
| Poids | 860 g |
| Branchement Prise RJ45 |
| Module mural | PA-M1WP |
| Entrées1 × Mic1 × Line | Sensibilité entrée/impédance ; branchement3 mV/20 kΩ; XLR, symétrique420 mV/30kΩ; RCA, asymétrique |
| Alimentation fantôme pour Mic | 14V, non déconnectable |
| Alimentation | via PA-M224, PA-M412 |
| Température fonctionnement | 0-40°C |
| Dimensions (I × h × p) | 80 × 80 × 50 mm |
| Poids | 90 g |
| Branchement Prise RJ45 |
Tout droit de modification réservé.
Notice d'utilisation protégée par le copyright de MONACOR®INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.
