Produkttyp	Kommandomikrofon für Beschallungsverstärker
Marke	Monacor
Modell	PA-M4RC
Mikrofontyp	Elektretmikrofon
Bandbreite	45 - 15 000 Hz
Empfindlichkeit	1 mV/Pa
Stromversorgung	Über den Verstärker PA-M224 oder PA-M412
Betriebstemperatur	0 - 40 °C
Abmessungen (Basis)	140 × 65 × 205 mm (B × H × T)
Länge des Schwanenhalses	420 mm
Gewicht	860 g
Anschluss	RJ45-Buchse (Ausgang zum Verstärker)
Hauptfunktionen	Zonen- oder Gesamtdurchsagen, eingebauter Gong, Auswahl-Speicherung, einstellbare Lautstärke
LED-Anzeigen	CLIP (Übersteuerung), SIGNAL (Aktivität), POWER (Betrieb)
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Chemikalien oder Wasser verwenden.
Sicherheit	Nicht öffnen. Stromschlaggefahr. Nur mit kompatiblem Verstärker verwenden.
Ersatzteile und Reparatur	Reparaturen dürfen nur von Fachpersonal durchgeführt werden. Original-Ersatzteile verwenden.
Allgemeine Informationen	Zubehör für die Verstärker PA-M224 und PA-M412. Verbindungskabel Cat-5e max. 200 m.

Häufig gestellte Fragen - PAM4RC Monacor

Wie schließe ich das Kommandomikrofon PA-M4RC an den Verstärker an?

Verbinden Sie die RJ45-Buchse OUTPUT (33) des Mikrofons mit der Buchse PAGING MIC (16) des Verstärkers über ein Cat-5e-Kabel mit Kupferleitern (max. Länge 200 m). Die Stromversorgung erfolgt über den Verstärker.

Wie führe ich eine Durchsage in allen Zonen durch?

Drücken Sie die Taste ALL (38), um alle Zonen auszuwählen, und halten Sie dann während der Durchsage die Taste TALK (41) gedrückt. Lassen Sie sie los, um zu beenden.

Wie speichere ich eine Zonenauswahl für wiederholte Durchsagen?

Wählen Sie die gewünschten Zonen mit den Tasten (38, 39) aus und stellen Sie den Schalter LOCK/UNLOCK (34) auf LOCK. Die Auswahl bleibt auch nach dem Ausschalten des Verstärkers gespeichert.

Was bedeutet die CLIP-LED am Mikrofon?

Die LED CLIP (35) zeigt eine Signalübersteuerung an. Leuchtet sie kurz auf, ist der maximale Pegel ohne Verzerrung erreicht. Leuchtet sie häufig, reduzieren Sie die Lautstärke mit der Einstellung (32) oder sprechen Sie leiser/entfernen Sie sich vom Mikrofon.

Wie verwende ich den Gong vor einer Durchsage?

Drücken Sie kurz die Taste CHIME (40), bevor Sie die Taste TALK (41) gedrückt halten. Ein Gong ertönt, dann können Sie die Durchsage machen.

Kann das Mikrofon ohne Verstärker verwendet werden?

Nein, das Kommandomikrofon PA-M4RC ist ein Zubehör, das ausschließlich für die Verstärker Monacor PA-M224 oder PA-M412 entwickelt wurde. Es benötigt die Stromversorgung und Verbindung über den Verstärker.

Wie stelle ich die Lautstärke der Durchsage ein?

Drehen Sie den Regler VOLUME (32) an der Vorderseite des Mikrofons. Die LED CLIP (35) sollte nur kurz aufleuchten. Ist der Ton zu leise, erhöhen Sie die Lautstärke oder nähern Sie sich dem Mikrofon.

Was tun, wenn die POWER-LED nicht leuchtet?

Überprüfen Sie, ob der Verstärker eingeschaltet und das RJ45-Kabel richtig angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachtechniker.

Kann ich eine Zone abwählen, nachdem ich ALL gedrückt habe?

Ja, nach Drücken von ALL (38) können Sie eine Zone abwählen, indem Sie erneut die entsprechende Taste (39) drücken.

Was ist die maximale Kabellänge zwischen Mikrofon und Verstärker?

Die maximale Länge des Cat-5e-Kabels (Kupferleiter) beträgt 200 Meter. Verwenden Sie kein Kabel mit kupferbeschichteten Aluminiumleitern.

BEDIENUNGSANLEITUNG PAM4RC Monacor

Matrix-Zonenmischveränderker mit 8 Eingängen

PA-M224 Bestell-Nr. · Order No. · ReteRence num. 0179280

PA-M412 Bestell-Nr. · Order No. · Reforence num. 0179290

PA-M1WP Bestell-Nr. · Order No. · Rete ennum. 0179300

PA-M4RC Bestell-Nr. · Order No. · Reference num. 0179310

BEDIENUNGSCANLEITUNG

INSTRUCTION MANUAL

MODE D'EMPLOI

PA-M224

PA-M412

PA-M412

PA-M224

PA-M1WP

PA-M4RC

Deutsch . 4

English 9

Francais 14

Matrix-Zonenmischveränder

These Anleitungmente sich an Installateure mit Fachkenntnissen in der 100-V-Beschalungstechnik und an Bediener ohne besondere Fachkenntnisse (Kapitel 2 und 7).itte lessen Sie die Anleitung vor dem Betrieb grundlich durch und haben Sie sie für ein späteres Nachlesen auf.

Die Abbildungen zum folgenden Text finden Sie auf Seite 2.

Inhalt

1.1 Frontseite. 4
1.2Rückseite 4
1.3 Wandmodul PA-M1WP. 5
1.4 Kommandomikrofon PA-M4RC . . . .5

1 Übersicht 4
2 Sicherheitshinweise 5
3Einsatzmoglichkeiten. 5
4 Aufstellen des Verständerkers 5
4.1 Rackeinbau 5
5 Verstärker anschlieben 6
6 Grundeinstellungen 6
7 Bedienung. 7
7.1 Lautstärke und Klang anpassen . . . . 7
7.2 Eingangssignale fur die Zonen andern 7
7.3 Stummschalten von Zonen 7
7.4 Kontrolle der Zonensignale 7
7.5 Kommandomikrofon PA-M4RC. 7
7.5.1 Zonenausb Wahl fur weitere Durchsagen speichern. 7
7.6 Wandmodul PA-M1WP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.7 Störungen 7
8 Technische Daten. 8

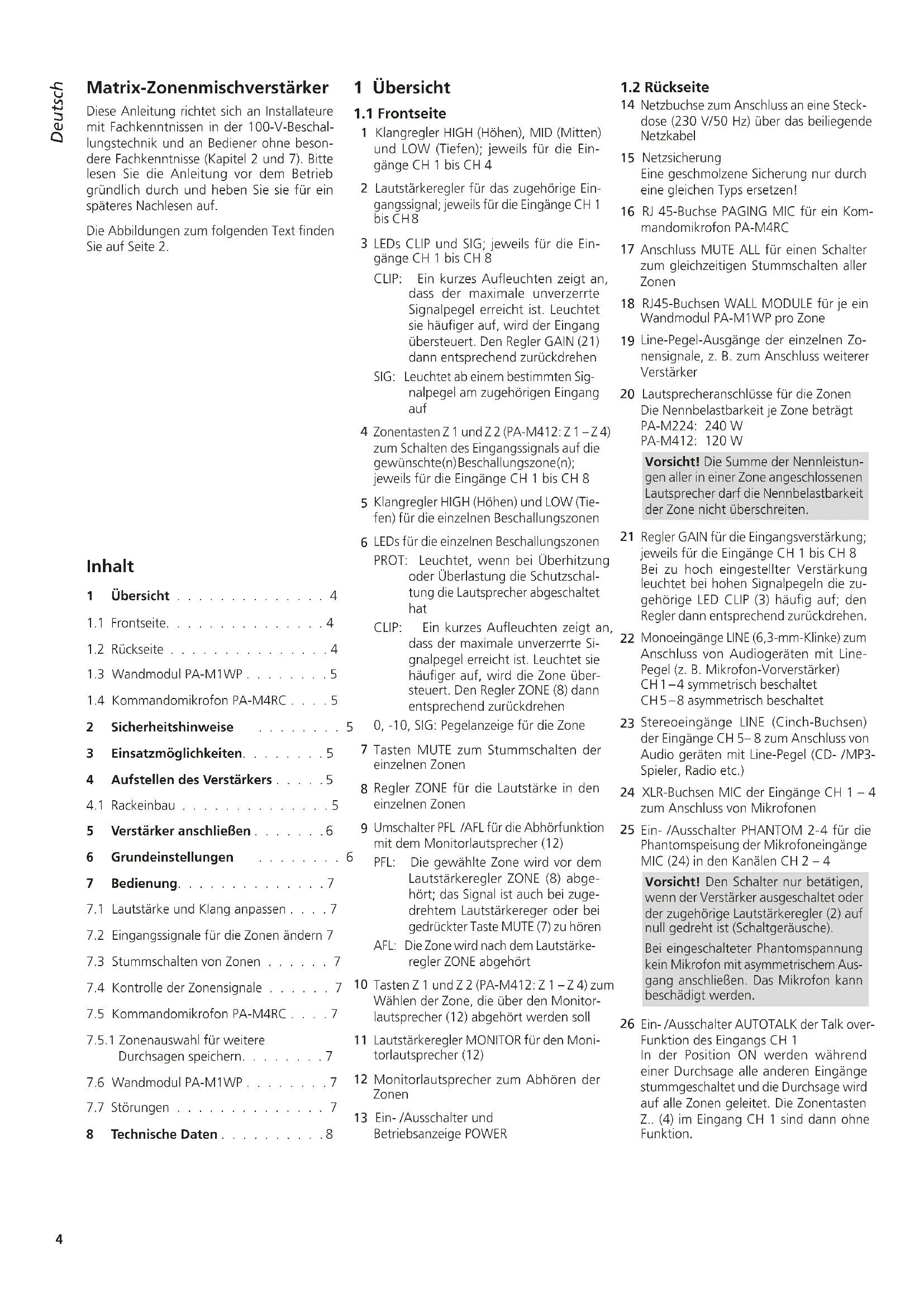

1 Übersicht

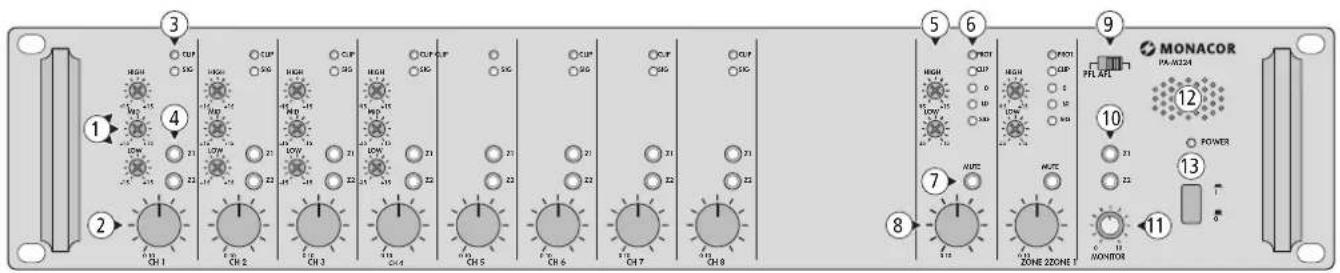

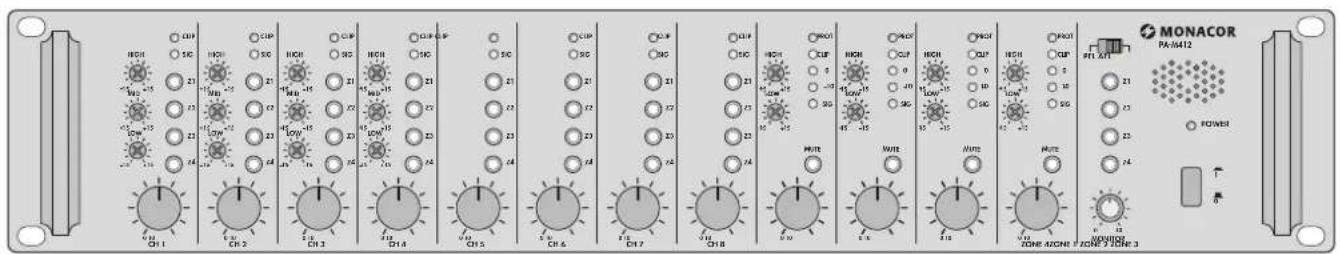

1.1 Frontseite

1 Klangregler HIGH (Hohen), MID (Mitten) und LOW (Tiefen); jeweils für die Ein-gänge CH 1 bis CH 4
2 Lautstärkeregler für das zugehörige Eingangssignal; jeweils für die Eingänge CH 1 bis CH8
3 LEDs CLIP und SIG; jeweils für die Ein-gänge CH 1 bis CH 8

CLIP: Ein kurzes Aufleuchten zeigt an, dass der maximale unverzernte Signalpegel erreicht ist. Leuchtet sie haufter auf, wird der Eingang übersteuert. Den Regler GAIN (21) dann entsprechend zurückdrehen

SIG: Leuchtet ab einem bestimmten Signalpegel am zugehörigen Eingang auf

4 Zonentasten Z 1 und Z 2 (PA-M412:Z 1-Z 4) zum Schalten des Eingangssignals auf die gewünschte(n)Beschallungszone(n); jeweils fur die Eingänge CH 1 bis CH 8
5 Klangregler HIGH (Hohen) und LOW (Tiefen) für die einzelnen Beschallungszonen
6 LEDs für die einzelnen Beschallungszonen

PROT: Leuchtet, wenn bei Überhitzung oder Überlastung die Schutzschaltung die Laatsprecher abgeschalttet hat
CLIP: Ein kurzes Aufleuchten zeigt an, dass der maximale unverzerte Signalpegel erreicht ist. Leuchtet sie früfiger auf, wird die Zone übersteuert. Den Regler ZONE (8) dann entsprechend zurückdrehen
0, -10, SIG: Pegelanzeige für die Zone

7 Tasten MUTE zum Stummschalten der einzelnen Zonen
8 Regler ZONE für die Lautstärke in den einzelnen Zonen
9 Umschalter PFL /AFL für die Abhörfungtion mit dem Monitorlautsprecher (12)

PFL: Die gewählte Zone wird vor dem Lautstärkeregler ZONE (8) abgehört; das Signal ist auch bei zugehörtem Lautstärkereger oder bei gedrückter Taste MUTE (7) zu horen

AFL: Die Zone wird nach dem Lautstärkeregler ZONE abgehört

10 Tasten Z 1 und Z 2 (PA-M412: Z 1-Z 4) zum Wahlen der Zone, die über den Monitor-lautsprecher (12) abgehört werden soll
11 Lautstärkeregler MONITOR für den Monit- loraultsprecher (12)
12 Monitorloutsprecher zum Abhoren der Zonen
13 Ein-/Ausschalter und Betriebsanzeige POWER

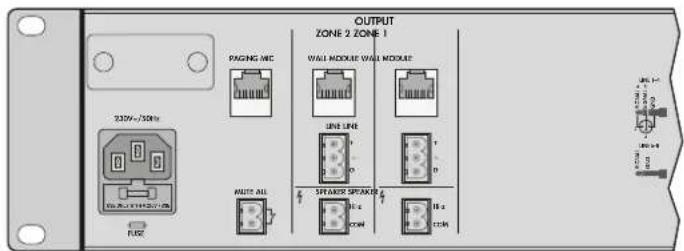

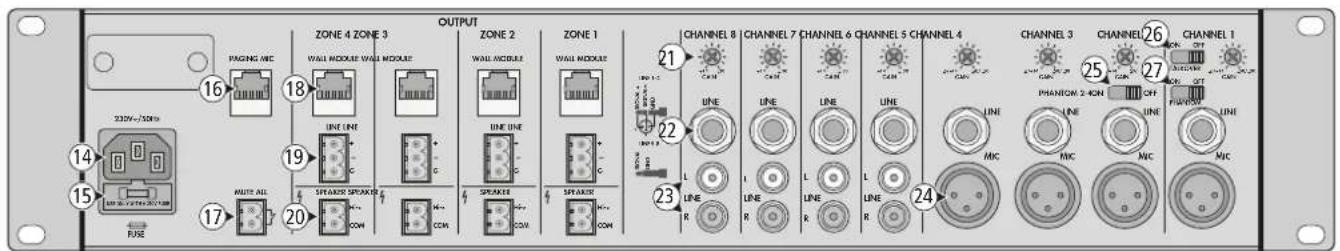

1.2 Rückseite

14 Netzbuchse zum Anschluss an eine Steckdose (230 V/50 Hz) über das beiliegende Netzkabel
15 Netzsicherung Eine geschmolzene Sicherung nur durch eine gleichen Typs ersetzen!
16 RJ 45-Buchse PAGING MIC für ein Kommandomikrofon PA-M4RC
17 Anschluss MUTE ALL für einen Schalter zum gleichzeitigen Stummschalten aller Zonen
18 RJ45-Buchsen WALL MODULE fur je ein Wandmodul PA-M1WP pro Zone
19 Line-Pegel-Ausgange der einzelnen Zonensignale, z. B. zum Anschluss weiterer Versteller
20 Laufsprecheranschlüsse für die Zonen Die Nennbelastbarkeit je Zone beträgt PA-M224: 240 W PA-M412: 120 W

Vorsicht! Die Summe der Nennleistungen aller in einer Zone angeschlossenen Laufsprecherarf die Nennbelastbarkeit der Zone nicht überschreiben.

21 Regler GAIN für die Eingangsverständlung; jeweils für die Eingänge CH 1 bis CH 8 Bei zu hoch eingestellter Verständung leuchtet bei hohen Signalpegeln die zugehörige LED CLIP (3) halten auf; den Regler dann entsprechend zurückdrehen.
22 Monoeingänge LINE (6,3-mm-Klinke) zum Anschluss von Audiogeräten mit Line-Pegel (z. B. Mikrofon-Vorversteller) CH1-4 symmetrisch beschaltet CH5-8 asymmetrisch beschaltet
23 Stereoeingange LINE (Cinch-Buchsen) der Eingänge CH 5-8 zum Anschluss von Audio geräten mit Line-Pegel (CD-/MP3-Spieler, Radio etc.)
24 XLR-Buchsen MIC der Eingänge CH 1-4 zum Anschluss von Mikrofonen
25 Ein-/Ausschalter PHANTOM 2-4 für die Phantomspeitung der Mikrofoneingänge MIC (24) in den Kanalen CH 2-4

Vorsicht! Den Schalter nur betätigten, wenn der Verstärker ausgeschelt oder der zugehörige Lautstärkeregler (2) auf null gedreht ist (Schaltgeräusche).

Bei eingeschalteter Phantomspannung kein Mikrofon mit asymmetrischem Ausgang anschließen. Das Mikrofon kann beschädigt werden.

26 Ein-/Ausschalter AUTOTALK der Talk over Funktion des Eingangs CH 1 In der Position ON werden während einer Durchsage alle anderen Eingänge stummgeschaltet und die Durchsage wird auf alle Zonen geleitet. Die Zonentasten Z.. (4) im Eingang CH 1 sind dann ohne Funktion.

27 Ein-/Ausschalter PHANTOM für die Phantomspeisung des Mikrofoneingangs MIC (24) im Kanal CH 1

Bitte beachteten Sie den Hinweis „Vorsicht" unter der Position 25.

1.3 Wandmodul PA-M1WP

Das Wandmodul ist als Zubehör erhältlich und gehört nicht zum Lieferumfang des Veränderkers. Es dient zur Einstellung der Lautstärke direkt in der Beschallungszone und zur Einspeisung von Audiosignalen für die Zone.

Auf der Rückseite des Moduls befindet sich eine RJ 45-Buchse zum Anschluss an die Buchse WALL MODULE (18) des Verstärkers über ein Cat-5e-Kabel (Kupferleiter, kein kupferkaschierter Aluminiumleiter), maximale Kabellänge200m.

28 Signalwahltaste mit Kontroll-LED

Taste hineingedrückt: Die LED leuchtet gelb; es ist das Signal zu horen, das auf die Buchsen MIC (29) oder LINE (31) gelegen wird

Taste ausgerastet: Die LED leuchtet grün; es ist das Signal, das am Verständär für diese Zone gewählt ist, zu horen

29 XLR-Buchse MIC zum Anschluss eines Mikrofons
Vorsicht! Keine Mikrofone mit asymmetrischem Ausgang anschließen. Diese konnen beschädigt werden, weil stets eine 14-V-Phantomspannung an der Buchse anliegt.
30 Lautstärkeregler für die Zone
Die maximal möglich Laustärke ist durch den zugehörgen Regler ZONE (8) am Verstärker einstellbar.
31 Cinch-Buchsen LINE zum Einspeisen eines Line-Signals

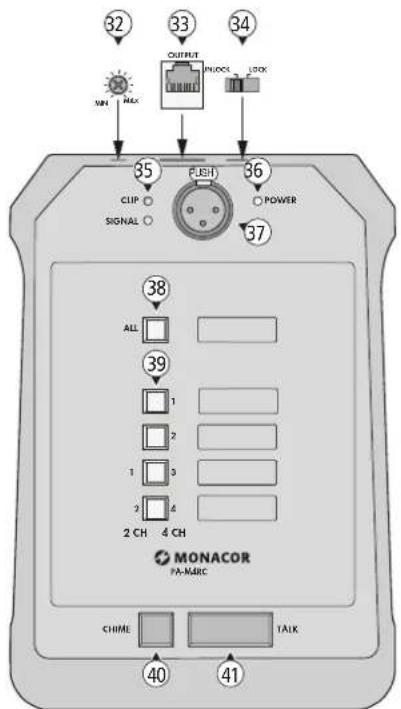

1.4 Kommandomikrofon PA-M4RC

Das Kommandomikrofon ist als Zubehor erhältlich und gehört nicht zum Lieferumfang des Verständers.

32 Lautstärkeregler für das Mikrofonsignal
33 RJ 45-Buchse OUTPUT zum Anschluss an die Buchse PAGING MIC (16) des Verstärkers über ein Cat-5e-Kabel (Kupferleiter, kein kupferkaschierter Aluminiumleiter), maximale Kabellänge 200m
34 Schalter LOCK / UNLOCK zum Speichern einer Zonenauswahl

UNLOCK: Die Auswahl der Zonen für eine Durchsage wird nach der Durchsage mit dem Loslassen der Taste TALK (41) gelöscht. Für die nachste Durchsage müssen die Zonen mit den Tasten (38 oder 39) erneut angewählt werden.

LOCK: Wird der Schalter nach der Auswahl auf LOCK gestellt, bleibt die Auswahl gespeichert.

35 LED CLIP: Ein kurzes Aufleuchten zeigt an, dass der maximale unverzerte Signalpegel erreicht ist. Leuchtet sie haufter auf, verzerrt das Mikrofonsignal; den Lautstärkeregler (32) dann entsprechend zurückdrehen
LED SIGNAL: Leuchtet ab einer bestimmten Lautstärke der Durchsage auf
36 Betriebsanzeige POWER
37 XLR-Buchse zum Einstecken des beiliegenden Schwanenhalsmikrofons
38 Taste ALL fur Durchsagen in allen Zonen
39 Tasten zum Auswahlen der Zonen, in denen eine Durchsage zu horen sein soll
Hinweis: Beachten Sie die entsprechliche Beschriftung der Zonentasten. Die Ziffern 1 und 2 links neben den Tasten gelten für den PA-M224, die Ziffern 1-4 rechts neben den Tasten für den PA-M412.
40 Taste CHIME zum Auslösen eines Gongs vor einer Durchsage
41 Sprechtaste TALK

2 Sicherheitshinweise

Das Gerat entspricht allen relevanten Richtlinien der EU und tragdt deshalb das cZeichen.

WARNING

Das Gerät wird mit lebensge
fährlicher Netzspannung vers
sorgt. Nehmen Sie deshalb
niemals selbst Eingriffe am

Gerat vor und stecken Sie nichts durch die Luftungsöffnungen! Es besteht die Gefahr eines elektrischen Schlages.

Im Betrieb liegt an den Laufsprecheranschlüssen SPEAKER (20) bererhungsgefährliche Spannung bis 100 V an. Alle Anschlüsse nur bei ausgeschalteten Veränderkörn vormen bzw. verändern.

Das Gerat ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0 - 40^
- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.
Die in dem Gerat entstehende Wärme muss nach außen entweichen konnen. Decken Sie darum die Luftungsöffnungen des Gehäuses nicht ab.
- Ziehen Sie族自治d. der Netzstecker aus der Steckdose, wenn:

1. sightbare Schaden am Gerät oder am Netzkabel vorhanden sind,
2. nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
3. Funktionstörungen aufreten.

Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

• Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, keine Chemikalien oder Wasser.

• Wird das Gerät zweckent fremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Garantie für das Gerät und keine Haftung für daraus resultierende Sach- oder Personenschäden übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, entsorgen Sie es gemäß den örtlichen Vorschriften.

3 Einsatzmöglichkeiten

Dieser Veränder ist für den Aufbau einer ELA-Anlage konzipiert, in der einzeln Bereiche oder Räume (Zonen) entsprechlich beschäftt werden sollen. Es konnen die Signale von acht verschiedene Audioquellen (Mikrofone, MP3 / CD-Spieler, Radio usw.) beliebig auf zwei Zonen (mit dem PA-M224) oder auf vier Zonen (mit dem PA-M412) geleitet werden. Für je Zoneleen sich die Lautstärke und der Klang entsprechend den Anforderungen entsprechlich einstellen.

Zum Einstellen der Lautstärke direkt in einer Zone dient das Wandmodul PA-M1WP (Zubehör). Hieran kann auch z. B. ein Mikrofon oder ein MP3-Spieler angeschlossen werden und anstelle der am Veränder gewählten Signalquelle in der Zone gehört werden.

Über das Kommandomikrofon PA-M4RC (Zubehör) können Durchsagen in bestimmte oder auch in alle Zonen erfolgen.

4 Aufstellen des Verständerkers

Der Veränder ist für den Einsatz in ein Rack für Geräte mit einer Breite von 482 mm (19") vorgesehen, kann aber auch als Tischgerät verwendet werden. In jedem Fall muss Luft ungehindert durch alle Lüftungsöffnungen strömen können, damit eine ausreichende Kühlung des Gerätes gewährleistet ist.

4.1 Rackeinbau

Für die Rackmontage werden 2 HE (2 Höheneinheiten = 89 mm) besteht. Damit das Rack nicht kopflastig wird, muss der Versteller im unteren Bereich des Racks eingeschoben werden. Für eine sichere Befestigung reicht die Frontplatte allein nicht aus. Zusätzlich müssen Seitenschienen oder eine Bodenplatte das Gerät halten.

Die vom Verstärker erwärmte Luft muss aus dem Rack austreten konnen. Anderenfalls kommt es im Rack zu einem Hitzestau, wodurch nicht nur der Verstärker, sondern auch andere Geräte im Rack beschädigt werden konnen. Bei unzureichendem Wärmeabfluss in das Rack eine Lüftereinheit einsetzen (z.B.DPVEN-04).

5 Veränderer anschließen

Alle Anschlüsse sollenn nur durch Fachpersonal und unbedingt bei ausgeschalteten Veränder vorgenommen werden!

Für die grünen Steckanschlüsse (17, 19, 20) liegen dem Veränder entsprechende Schraubklemmleisten bei.

Gerät	Anschluss Hinweis
Eingänge
Mikrofon für Durchsagen in allen Zonen	XLR-Buchse MIC (24) von CHANNEL 1 Den Schalter TALKOVER (26) auf ON stellen.
Mikrofone für Durchsagen in verschiedene Zonen und sonstige Anwendungen	XLR-Buchsen MIC (24) Beim Anschluss an CHANNEL 1 den Schalter TALKOVER (26) auf OFF stellen.
Mono-Audiogeräte mit Line-Pegel, z. B. Mikrofonvorverträger	6,3-mm-Klinken- Buchsen LINE (22)
Stereo-Audiogeräte mit Line-Pegel, z. B. CD-/MP3-Spieler, Radio	Cinch-Buchsien LINE (23)
Schalter zum Stumm-schalten aller Zonen gleichzeitig	grüner Steckanschluss MUTE ALL (17)
Ausgänge
100-V-Lautsprecher	für jeder Zone grüner Steckanschluss SPEAKER (20) Die Nennbelastbarkeit je Zone beträgt PA-M224: 240 W PA-M412: 120 W und damit nicht über-sritten werden!
Zusätzlicher ELA-Ver-stärker, wenn mehr Lautsprecher besteht
werden, als zulässig sind	für jeder Zone grüner Steckanschluss LINE (19)
Zubehör
Kommandomikrofon PA-M4RC	RJ45-Buchse PAGING MIC(16)*
Wandmodul PA-M1WP	für jeder Zone RJ45-BuchseWALL MODULE (18)*
* über Cat-5e-Kabel (mit Kupferleitern, keine kupferkaschieren Aluminiumleiter), maximale Kabellänge 200 m

Zuletzt den Veränder mit der Netzbuchse (14) über das beiliegende Netzkabel an eine Steckdose (230V / 50Hz) anschließen.

6 Grundeinstellungen

1) Um Einsatzgeräusche zu vermeiden, zu-erst alle anderen Geräte der ELA-Anlage einschalten.
2) Vor dem ersten Einschalten des Verträkcers die Lautstärkeregler ZONE (8) auf nullstellen, um am Anfang eine zu hohe Lautstärke zu vermeiden. Dann den Verträkernit dem Netzschalter (13) einschalten. Die Betriebsanzeige POWER leuchtet.
3) Zur Grundeinstellung der Eingangskanäe:

a) Alle Regler GAIN (21), HIGH, MID und LOW (1) in die Mittelstellung dieren.
b) Alle Lautstärkeregler CH ... (2) auf null drehen.
c) Alle Zonentasten Z .. (4) ausrasten.
d) Ist am Eingang CH 1 ein Mikrofon für Durchsagen in allen Zonen angeschlossen, den Schalter TALKOVER (26) in die Position ON stellen. Damit werden während einer Durchsage alle anderen Eingänge stummgeschaltet und die Durchsage auf alle Zonen geleitet. Die Zonentasten Z.. (4) im Eingang CH 1 sind dann ohne Funktion. Wird der Eingang CH 1 nicht für Durchsagen in allen Zonen genutzt, den Schalter TALKOVER in die Position OFF stellen.
e) Die Phantomspeisung fur die Mikrofoneingänge MIC (24) ein- oder ausschalten.

Vorsicht! Beim Ein- und Ausschalten der Phantomspeisung konnen laute Schaltgeräutsche entstehen. Deshalb zuvor z. B. die Lautstärkeregler ZONE (8) auf null drehen. Bei zugeschalteter Phantomspannung dürfen an den zugehörigen Eingangen keine Mikrofone mit asymmetrischem Ausgang angeschlossen sein, da diese beschädigt werden konnen.

Ist am Eingang CH 1 ein Mikrofon angeschlossen, das eine Phantomspeisin benötigt, den Schalter PHANTOM (27) in die Position ON stellen, anderenfalls den Schalter in die Position OFF stellen. Sind an den Eingängen CH 2-4 Mikrofone angeschlossen, die eine Phantomspeisin benötigen, den Schalter PHANTOM 2-4 (25) in die Position ON stellen, anderenfalls den Schalter in die Position OFF stellen.

4) Den Lautstärkeregler CH ... (2) des Eingangs, der am lausten zu horen sein soll, ca. 13 aufdrehen. Das Eingangssignal mit den Zonentasten Z ... (4) auf die Zonen schalten, in denen es zu horen sein soll.

5) Mit den Reglern ZONE (8) für jeder Zone die gewünschte Lautstärke einstehen. Die Pegelanzeigen (6) zeigen die Lautstärke der Zonen an. Die gelbe LED CLIP solle nur bei Signalspitzen kurz aufleuchten. Leuchtet sie früiger auf, den zugehörigen Regler ZONE zurückdrehen.
Lässt sich die Lautstärke der Zonen nicht optimal einstellen, weil das Eingangssignal zu leise oder zu laut ist, den Eingangspegel mit dem zugehörigen Regler GAIN (21) oder CH... (2) korrigieren. Sollte die LED CLIP (3) in einem Eingangskanal haufter aufleuchten, wird der Eingang übersteuert. Den Regler GAIN dann entsprechend zurückdrehen. Die LED CLIP darf nur bei Signalspitzen kurz aufleuchten.
6) Sollen weitere Eingangssignale auf bestimmte Zonen gegeben werden, die zugehörigen Zonentasten Z... (4) drucken.
7) Die Lautstärke der weiteren Eingangssignale mit den Reglern CH .. (2) einstellen. Die Regler der nicht verwendeten Ein-gänge auf null drehen.
8) Den Klang der Eingangssignale in den Kanalen CH 1-4 mit den Reglern HIGH, MID und LOW (1) einstellen.

Der Klang in den einzelnen Zonen lasst sich mit den Reglern HIGH und LOW (5) an die jeweilige Raumakustik anpassen.

7 Bedienung

7.1 Lautstärke und Klang anpassen

Soll die Lautstärke für eine Zone erhöht oder verringgert werden, den zugehörgen Regler ZONE (8) weiter auf- oder zudrehen. Soll der Klang für eine Zone korrigiert werden, die zugehörgen Regler (5) verwenden: HIGH für die Höhen, LOW für die Tiefen.

Ist ein Eingangssignal im Verhältnis zu anderen Eingangssignalen zu laut oder zu leise, die Lautstärke mit dem zugehörigen Regler CH .. (2) anpassen. Der Klang eines Eingangssignals lasst in den Kanalen CH 1 - 4 mit den Reglern HIGH, MID und LOW (1) einstellen. Wichtig: Die Einstellungen für ein Eingangssignal wirken sich auf alle Zonen aus, auf die das Eingangssignal geschalteit ist.

7.2 Eingangssignale für die Zonenändern

Sollen in einer Zone andere Eingangssignale zu horen sein, als aktuell gewählt sind:

1) In allen Eingangskanänen jeweils die Zonentaste Z ... (4) für diese Zone ausrasten (z. B. zum Ändern der Auswahr für die Zone 2 die Tasten Z 2 ausrasten). Damit sind vorerst alle Signale für die Zone abgewählt.
2) In den Eingangskanälen, deren Signale in der Zone zu horen sein sollen, die Zonentasten Z .. drucken.
3) Die Lautstärke für die Zone ggf. mit dem zugehörigen Regler ZONE (8) korrigieren.

7.3 Stummschalten von Zonen

Soll eine Zone nicht beschaltt werden (z. B. während einer Pause oder wenn eine Veranstlung beendet ist), kann mit der zugehörgen Taste MUTE (7) die Beschaltung ausgeschalttet werden.

Das Stummschalten einer Zone kann aber auch beim Auswahlen der Eingangssignale nützlich sein: Bei stummgeschalteter Zone lasst sich diese trotzdem über den Monitorlautsprecher (12) abhören, siehe Kapitel 7.4. So können Eingangssignale probehalber auf die Zone geschalte werden, ohne in der Zone hörbar zu sein.

7.4 Kontrolle der Zonensignale

Um die Zonensignale auch direkt am Veränder ker kontrollieren zu konnen, ist ein Monitorlautsprecher (12) vorhanden.

1) Mit dem Schalter PFL /AFL (9) wahren: PFL = Die Zonensignale sind auch bei gedruckter Taste MUTE (7) oder bei auf null gedrehtem Lautstärkeregler ZONE (8) über den Monitorloutsprecher zu horen. AFL = Die Signale sind entsprechend der eingestten Zonenlautstärke zu horen.
2) Die Zonentaste Z .. (10) der Zone hineindrücken, die kontrolliert werden soll. Alle anderen Zonentasten (10) ausrasten.
3) Die Lautstärke für den Monitorlautsprecher mit dem Regler MONITOR (11) einstellen.

7.5 Kommandomikrofon PA-M4RC

Nach dem Anschluss des Mikrofons an den Verstärker zur Grundeinstellung auf der Rückseite des Mikrofons den Regler (32) in die Mittelstellung drehen und den Schiebeschalter (34) in die Position UNLOCK stellen. Sobald der Verstärker eingeschaltet ist, leuchtet die LED POWER (36).

1) Zuerst die Zonen, in denen die Durchsage zu horen sein soll, mit den Zonentasten 1...4 (39) anwahlen. Um alle Zonen anzuwahlen die Taste ALL (38) drucken. Durch erneutes Drucken einer Taste lasst sich eine Zone auch wieder abwahlen.

Hinweis: Beachten Sie hierbei die entsprechliche Beschriftung des Mikrofons für die Zonen. Die Ziffern 1 und 2 linksiben den Tasten gelten fur den PA-M224, die Ziffern 1-4 rechts...,...,...,...,...,..., ...

2) Soll vor der Durchsage ein Gong ertönen, die Taste CHIME (40) kurz drücken.
3) Für eine Durchsage die Taste TALK (41) gedrückt halten, eventuell den Gong abwarten und dann sprechen. Dabei sollte die LED CLIP (35) nur kurz aufleuchten. Leuchtet sie haufter auf, den Regler (32) entsprechend nach links drehen, leiser sprechen oder den Abstand zum Mikrofon vergroßern.

Ist die Durchsage zu leise, den Regler entsprechend nach rechts drehen, lauter sprechen oder den Abstand zum Mikrofon verringern.

4) Nach der Durchsage die Taste TALK loslassen; die Auswahl der Zonen wird gelöscht. Für die nachste Durchsage müssen die Zonen erneut angewählt werden.

Hinweis: Die Durchsagen über das Kommandokrofon haben Vorrang vor anderen Signalen und unterbrechen diese.

7.5.1 Zonenausswahl für weitere Durchsagen speichern

1) Die Zonen mit den Tasten (38, 39) auswahlen.
2) Den Schiebeschalter (34) in die Position LOCK stellen. Die Zonenauswahl lasst sich jetzt nicht mehrändern.
3) Für die Durchsage die Taste TALK gedrück halten. Nach dem Losen der Taste TALK bleibt die Zonenausswahl gespeichert: Die entsprechenden Zonentasten leuchten weiterhin. Die Auswahl bleibt auch nach dem Ausschalten des Verständers weiterhin gespeichert.

Zum Ändern einer gespeicherten Auswahl:

1) Den Schiebeschalter (34) in die Position UNLOCK stellen.
2) Die Zonen konnen nun mit den Tasten (38, 39) ab- und angewählt werden.
3) Soll die geänderte Auswahlg gespeichert werden, den Schiebeschaltetr (34) wieder in die Position LOCK stellen.

7.6 Wandmodul PA-M1WP

Sobald das Modul an den Verstärker angeschlossen und dieser eingeschaltet ist, leuchtet die LED ACTIVE des Modus.

1) Mit der Taste (28) des Modus wahlen:
Die Signale eines am Modul angeschlossen Mikrofons oder Audiogerats (CD-Spieler, Radio etc.) sollen in der Zone zu horen sein: Die Taste hineindrücken; die LED ACTIVE leuchtet gelb.
Die Signale, die am Veränder mit den Tasten Z..4 ausgewählt sind, sollen in der Zone zu horen sein: Die Taste ausrasten; die LED ACTIVE leuchtet grun.
2) Mit dem Regler VOL (30) die Lautstärke für die Zone einstellen. Lösst sich die Lautstärke nicht hoch genug einstellen, muss am Verträger der zugehörige Regler ZONE (8) weiter aufgebracht werden. Diese begrenzt die maximale Lautstärke.

7.7 Störungen

Sollte die Verstärkerstufe einer Zone überhitz oder überlastet sein, unterbricht die Schutzschaltung in dieser Zone den Signalweg zum Lautspecheranschluss SPEAKER (20). In der Zone ist dann kein Signal mehr zu horen und die zugehörige LED PROT (6) leuchtet auf.

Verringern Sie mit dem zugehörgen Regler ZONE (8) die Zonenlautstärke. Sollte nach dem Abkühlen der Verstärkerstufe die LED PROT nicht erloschen, muss die Ursache von einer Fachkraft festgestellt und behoben werden.

8 Technische Daten

Verträger PA-M224 PA-M412
Anzahl der Eingangskanäle 8 8
Anzahl der Zonen 2 4
Nennausgangsleistung 2 × 240 W 4 × 120 W
Klirrfaktor < 1% < 1%
Zonen-Ausgänge	2 × Lautsprecher 100 V	4 × Lautsprecher 100 V
Anschluss	2 × Line-Signal	4 × Line-Signal
	Schraubklemmen	Schraubklemmen
Phantomspeitung für Mic CH1-424V24V
Eingänge	Eingangsempfindlichkeit/Impedanz; Anschluss
Mic CH1-4	2,5 - 380 mV*/20 kΩ; XLR, symmetrisch
Line CH1-4	30-2000 mV*/20 kΩ; 6,3-mm-Klinke, symmetrisch
Line CH5-8	30-2000 mV*/20 kΩ; Cinch und 6,3-mm-Klinke, asym.
	*Gain max.-Gain min.
Frequenzbereich	20-20000 Hz
Klangregelung für die Eingänge CH 1-4
Tiefen	±12 dB/80 Hz
Mitten	±12 dB/2,5 kHz
Höhen	±12 dB/12,5 kHz
Klangregelung für die Zonen
Tiefen	±15 dB/80 Hz
Höhen	±15 dB/12 kHz
Störabstand	>70 dB
Endstufentyp	Class D
Einsatztemperatur	0-40°C
Stromversorgung	230V/50 Hz	230V/50 Hz
Leistungsaufnahme	max. 800VA	max. 860VA
Abmessungen (B × H × T)	482 × 88 × 320 mm, 2 HE	482 × 88 × 320 mm, 2 HE
Gewicht	5,7 kg	6,2 kg

Kommandomikrofon	PA-M4RC
Typ	Elektret-Mikrofon
Frequenzbereich	45-15000 Hz
Empfindlichkeit	1 mV/Pa
Stromversorgung	über PA-M224, PA-M412
Einsatztemperatur	0-40°C
Abmessungen des Sockels (B × H × T)	140 × 65 × 205 mm
Schwanenhalslänge	420 mm
Gewicht	860 g
Anschluss	RJ45-Buchse

Wandmodul	PA-M1WP
Eingänge
1 × Mic	Eingangsempfindlichkeit/Impedanz; Anschluss
1 × Line	3 mV/20 kΩ; XLR, symmetrisch
	420 mV/30kΩ; Cinch, asymmetrisch
Phantomspeisung für Mic	14 V, nicht abschaltbar
Stromversorgung	über PA-M224, PA-M412
Einsatztemperatur	0-40°C
Abmessungen (B × H × T)	80 × 80 × 50 mm
Gewicht	90 g
Anschluss	RJ45-Buchse

Änderungen vorbehalten.

These Bedienungsanleitung ist urheberrechtlich für MONACOR® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugswise – ist untersagt.
