Type de produit	Alimentation continue réglable
Tension d'entrée	100-240 V, 50/60 Hz
Tensions de sortie disponibles	9,0 V / 12,0 V / 13,5 V / 15,0 V / 18,0 V / 20,0 V / 24,0 V
Courant de sortie maximal	1,5 A (9-15 V), 1,2 A (18-20 V), 1,0 A (24 V)
Protections	Court-circuit, surcharge, surchauffe
Consommation en veille	< 0,10 W
Adaptateurs fournis	7 adaptateurs (types A, B, S, H, D, E, G)
Utilisation	Intérieur uniquement
Température ambiante admissible	0-40 °C
Nettoyage	Chiffon sec et doux, sans produits chimiques ni eau
Sécurité	Ne pas ouvrir l'appareil ; débrancher immédiatement en cas de dommage visible, chute ou dysfonctionnement
Réparabilité	Réparation par un technicien spécialisé uniquement
Élimination	Conformément aux directives locales

FOIRE AUX QUESTIONS - PSS1500SV Monacor

Comment régler la tension de sortie ?

Utilisez la clé livrée pour tourner l'interrupteur (3) sur la tension souhaitée parmi 9,0 V, 12,0 V, 13,5 V, 15,0 V, 18,0 V, 20,0 V ou 24,0 V.

Quel adaptateur dois-je utiliser ?

Choisissez parmi les 7 adaptateurs fournis celui dont le diamètre correspond à la prise de votre appareil. Les types sont repérés par des lettres (A, B, S, H, D, E, G). Consultez le tableau dans la notice.

Comment déterminer la polarité de l'adaptateur ?

Repérez le symbole sur la prise d'alimentation de votre appareil. Si le pôle + doit être à la pointe, orientez la flèche de la prise vers le(s) chiffre(s) de l'adaptateur. Si le pôle - doit être à la pointe, orientez la flèche vers la lettre de repère.

Quelle est la consommation maximale en fonction de la tension ?

Le courant maximal est de 1,5 A pour 9-15 V, 1,2 A pour 18-20 V et 1,0 A pour 24 V.

L'alimentation est-elle protégée ?

Oui, elle est protégée contre les courts-circuits, les surcharges et les surchauffes.

Que faire en cas de dysfonctionnement ?

Débranchez immédiatement l'appareil et faites-le réparer par un technicien spécialisé. N'essayez jamais de l'ouvrir.

Peut-on utiliser cette alimentation en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Protégez-le de l'eau, de l'humidité élevée et de la chaleur.

Comment nettoyer l'alimentation ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau.

Que faire en cas de dommage visible ?

Si l'appareil présente des dommages visibles, débranchez-le immédiatement et ne l'utilisez pas. Faites-le réparer par un professionnel.

Comment éliminer l'alimentation en fin de vie ?

Conformément aux directives locales de recyclage des déchets électroniques. Ne la jetez pas avec les ordures ménagères.

MODE D'EMPLOI PSS1500SV Monacor

Alimentation à découvert

Françette notice s'adresse aux utilisateurs sans connaissances techniques particulieres. Veuillez dire la notice avant le fonctionnement et conservez-la pour pouvoir, si besoin, vous y reporter ulterieurement.

1 Possibilities d'utilisation

Cette alimentation permet d'alimenter en courant continu de petits appeareils avec une tension d'alimentation entre 9,0 V et 24,0 V et une consommation maximale de :

1,5Aà9-15V

1,2Aà18-20V

1,0Aà24V

La tension de sortie est régiable sur 9,0 V, 12,0 V, 13,5 V, 15,0 V, 18,0 V, 20,0 V ou 24,0 V. L'alimentation est protégée contre les courtsci circuits, surcharges et surchauffes. Caracteristique particulière: la très faible consommation (< 0,10 W) de l'alimentation lorsqu'ellareil relié est eteint.

2 Conseils de sécurité

Cet apparéil répond à toutes les directives nécessaires de l'Union française et porte donc le symbole

AVERTISSEMENT

L'appareil est alimenté par une tension

dangereuse. Ne touchez jamais l'intérieur de l'appareil car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.

L'appareil n'est concu que pour une utilisation en interieur. Protegez-le des eclaboussures, de tout type de projections d'eau, d'une humidite elevée de l'air et de la chaleur (température ambiente admissible 0-40°C).
- Ne faites pas fonctionner l'appareil et débranchez le cordon secteur immédiatement dans les cas suivants:

1. l'appareil presente des dommages visibles.
2. après une chute ou accident similaire, vous avez un doute sur l'etat de l'appareil.
3. des dysfonctionnements apparaisent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Pour le nettoyage, utilisez un chiffon sec et doux, en aucune cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habiliterée; en outre, la garantie deviendrait caduque.

Pôle plus à la pointe ou au contact interieur

Pôle moins à la pointe ou au contact interieur

Lorsque l'appareil est définitivement retire du service, éliminez-le conformément aux directives locales.

3 Fonctionnement

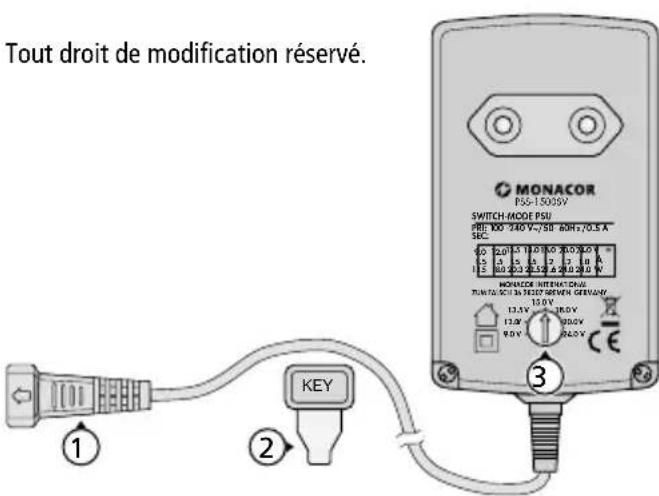

1) Déterminnez la tension d'alimentation de l'appareil à alimenter (reprises sur la prise d'alimentation de l'appareil) et reglez la tension en tournant l'interrupteur (3) à l'aide de la clé livrée (2).
2) Determine, parmi les 7 adaptateurs livres, celui qui convient :

Type Diamètre Repère
fiche jackMale	2,5 mm A
	3,5 mm B
	extérieur intérieur
fiche ali-mentation	2,35 mm0,75mm	S
	3,5 mm	1,35 mm H
	5,0 mm	2,1 mm D
	5,5 mm	2,1 mm E
	5,5 mm	2,5 mm G

3) Déterminez la position du pôle plus et du pôle moins sur la prise d'alimentation de l'appareil à relier (reprises letres sur la prise) et placez I'adaptateur correspondant dans la prise (1):

• • • AVEC CE REPÈE OU UN SEMBLABLE DE LA PRESE D'alIMENTATION, LE Pôle plus doit être à la pointe ou au contact interieur de l'adaptateur : reliéz l'adaptateur à la prise de telle sorte que la flèche de la prise pointe vers le(s) chiffre(s) de l'adaptateur (scheme 1).
      Avec ce repere, le pole moins doit etre a la pointe ou au contact interieur de I'adaptateur : reliiez I'adaptateur a la prise de telle sorte que la flexe de la prise pointe vers la lettuce repere (schema 2).

4) Reliez l'alimentation avec l'adaptateur ajusté à l'appareil à alimenter puis à une prise secteur 100 - 240 V, 50/60 Hz. La LED rouge, tímoin de fonctionnement brille.

4 Caracteristiques techniques

Vous trouvrez les caractéristiques techniques sur une feuille distincte.

Tout droit de modification réservé.

Tout droit de modification réservé.
