PW LINK - Enceinte sans fil Paradigm - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Préamplificateur de streaming sans fil
Marque	Paradigm
Modèle	PW LINK
Connectivité sans fil	Wi-Fi 2,4 GHz et 5 GHz, 802.11 g/n
Entrées	Analogique RCA (stéréo), optique numérique, Ethernet 10/100
Sorties	Analogique RCA (stéréo), optique numérique, trigger 3,5 mm
Correction de pièce	Anthem Room Correction (ARC) avec microphone étalonné inclus
Alimentation	Adaptateur secteur externe : entrée 100-240 V ~ 50/60 Hz, sortie 12 Vdc / 0,75 A
Dimensions (H x L x P)	7,9 cm x 14,6 cm x 19,6 cm
Finition	Noir
Protocole de streaming	DTS Play-Fi
Compatibilité système	Android 2.2+, iOS 6.0+, Windows 7/8/8.1/10
Contenu de la boîte	Préamplificateur PW LINK, câble Ethernet 1,8 m, microphone ARC, câble USB 2 m, adaptateur secteur avec 4 adaptateurs de prise
Garantie	1 an (limitée, défauts de matériaux et de fabrication)
Entretien et nettoyage	Utiliser un chiffon sec ; ne pas exposer à l'eau ou à l'humidité
Sécurité	Respecter les consignes de sécurité : ne pas ouvrir, risque de décharge, ne pas exposer à la pluie, débrancher en cas d'orage
Pièces détachées et réparabilité	Les réparations doivent être effectuées par un revendeur Paradigm agréé ; l'ouverture non autorisée annule la garantie
Informations générales	Conforme à la partie 15 de la FCC et aux normes RSS d'Industrie Canada ; compatibilité électromagnétique Classe B

FOIRE AUX QUESTIONS - PW LINK Paradigm

Comment connecter le PW LINK à mon réseau Wi-Fi ?

Assurez-vous que votre routeur Wi-Fi fonctionne. Appuyez sur le bouton Wi-Fi Setup à l'arrière. L'indicateur Wi-Fi se met à pulser lentement. Ouvrez l'application DTS Play-Fi sur votre appareil et suivez les instructions pour ajouter un nouvel appareil. Pour une connexion plus rapide, utilisez la bande 5 GHz.

Que faire si l'application DTS Play-Fi ne trouve pas mon PW LINK ?

Vérifiez que le PW LINK est allumé et que l'indicateur Wi-Fi pulse lentement (mode Découverte). Assurez-vous que votre appareil est sur le même réseau Wi-Fi et que le Wi-Fi est activé. Redémarrez votre téléphone/tablette/PC. Si le problème persiste, effectuez une réinitialisation d'usine (maintenez le bouton Power enfoncé 10 secondes) et réessayez.

Comment réinitialiser le PW LINK aux paramètres d'usine ?

Maintenez enfoncé le bouton Power (⏻) pendant environ 10 secondes. Relâchez dès que vous entendez une tonalité. Le voyant sourdine clignote et l'appareil redémarre avec les paramètres d'usine.

Comment utiliser la correction de pièce Anthem Room Correction (ARC) ?

Téléchargez et installez le logiciel ARC-2 depuis paradigm.com/support. Connectez le microphone ARC fourni à votre PC via USB. Lancez le logiciel et suivez les instructions. Placez le microphone à 5 positions différentes dans la pièce, pointant vers le plafond. Le processus dure environ 15 minutes.

Puis-je connecter plusieurs enceintes Paradigm PW ensemble ?

Oui, via l'application DTS Play-Fi. Ouvrez les réglages, choisissez 'Ajouter un appareil Play-Fi' et suivez les instructions. Vous pouvez créer des zones principales et secondaires pour une synchronisation parfaite.

Quels sont les voyants lumineux du PW LINK ?

L'indicateur Wi-Fi indique : clignotement rapide (démarrage), clignotement (connexion en cours), pulsation lente (mode configuration), deux clignotements pause (mode WPS), allumé fixe (connecté sans fil), éteint (connecté par câble). Le bouton Entrée est blanc en mode réseau, bleu en mode entrée arrière.

Comment connecter le PW LINK à un amplificateur existant ?

Utilisez des câbles RCA (stéréo) ou un câble optique numérique (selon votre ampli). Branchez les sorties 'Analog Out' ou 'Digital Out' du PW LINK aux entrées correspondantes de l'amplificateur. Vous pouvez également utiliser la sortie trigger (câble mono 3,5 mm) pour allumer l'ampli automatiquement.

Quelle est la garantie du PW LINK ?

Le PW LINK est garanti 1 an contre les défauts de matériaux et de fabrication à compter de la date d'achat. La garantie ne couvre pas les dommages causés par une utilisation abusive. Conservez votre preuve d'achat.

Comment mettre à jour le micrologiciel du PW LINK ?

Les mises à jour du micrologiciel se font via l'application DTS Play-Fi ou en vérifiant sur paradigm.com/support. L'application vous notifiera si une mise à jour est disponible et vous guidera. Veillez à ne pas couper l'alimentation pendant la mise à jour.

Que faire si le son est coupé ou si la lecture est saccadée ?

Vérifiez la connexion Wi-Fi : rapprochez le PW LINK du routeur ou passez en Ethernet (câble inclus). Réduisez le trafic réseau (streaming vidéo, téléchargements). Si le problème persiste, redémarrez le PW LINK (bouton Power 3 secondes) et votre routeur.

MODE D'EMPLOI PW LINK Paradigm

En vertu de la directive WEEE de l'Union européenne [directive sur les déchets électriques et électroniques] entrée en vigueur le 13 août 2005, nous vous avisons que ce produit pourrait renfermer des matériaux

règlementés dont l'élimination doit faire l'objet de procédures de réutilisation et de recyclage particulières. Pour cette raison, Paradigm Electronics Inc. (fabricant des enceintes Paradigm et des produits électroniques Anthem) a demandé à ses distributeurs dans les pays membres de l'Union européenne de reprendre et de recycler ce produit gratuitement. Pour trouver le distributeur le plus près, communiquez avec le revendeur du produit ou consultez le site Web www.paradigm.com.

Veuillez noter que seul le produit est régi par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.

FCC ID: 2AAWQ-CAPRICA2L ou IC ID: 11138A-CAPRICA2L

Cet appareil est conforme à la Partie 15 du règlement

FCC. Son utilisation est assujettie aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit supporter les interférences reçues, y compris celles susceptibles de nuire à son bon fonctionnement. Les changements ou modifications non expressément approuvés par les autorités compétentes en matière de conformité peuvent priver l'utilisateur du droit d'utiliser l'équipement en question.

Cet équipement a été testé et jugé conforme aux limites d'un appareil numérique de Classe B, en vertu de la Section 15 du règlement de la FCC. Ces limites sont conçues pour offrir une protection jugée raisonnable contre l'interférence nuisible dans une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer une interférence nuisible aux radiocommunications. Cependant, il n'y a aucune garantie de non-apparition d'interférence dans une installation particulière. Si cet équipement cause une interférence nuisible à la réception radiophonique ou télévisuelle, qu'on peut déterminer en ouvrant et en fermant l'équipement, l'utilisateur est invité à essayer de corriger l'interférence à l'aide de l'une ou de plusieurs des mesures suivantes :

• Réorienter l'antenne de réception ou la changer de place.
• Augmenter la distance entre l'équipement et le récepteur.
• Raccorder l'équipement à une prise située sur un autre

circuit que celui sur lequel le récepteur est raccordé.

- Consulter le revendeur ou un technicien radio/TV compétent pour obtenir de l'aide.

Cet appareil est conforme à la ou aux normes RSS exempt de licence d'Industrie Canada. Son utilisation est assujettie aux deux conditions suivantes :

(1) cet appareil ne peut pas causer d'interférence et (2) cet appareil doit accepter toute interférence, y compris l'interférence qui peut causer un fonctionnement non souhaité de l'appareil.

RENSEIGNEMENTS SUR LA CONFORMITÉ DU TRANSMETTEUR SANS FIL

L'expression « IC » apparaissant avant le numéro d'homologation radio signifie simplement que les spécifications techniques d'Industrie Canada ont été respectées. Ce dispositif répond aux limites de la FCC et d'IC sur l'exposition aux rayonnements établies pour un environnement non contrôlé. Cet équipement doit être installé et mis en fonctionnement à une distance minimale de 20 cm de l'appareil et de votre corps. Ce transmetteur ne doit pas être installé au même endroit qu'une autre antenne ou un autre transmetteur ou utilisé conjointement avec une autre antenne ou un autre transmetteur. Pour éviter que les interférences radio éventuelles affectent d'autres utilisateurs, le type d'antenne et son gain doivent être choisis afin que la puissance isotope rayonnée équivalente (p.i.r.e.) ne soit pas supérieure aux limites permises pour une communication réussie.

PARADIGM ELECTRONICS SE RÉSERVE LE DROIT DE MODIFIER LES SPÉCIFICATIONS OU LES CARACTÉRISTIQUES SANS PRÉAVIS, AU FUR ET À MESURE QUE DES AMÉLIORATIONS SONT INCLUDES.

PARADIGM et ANTHEM sont des marques de commerce déposées de Paradigm Electronics Inc. PW 800, PW 600, PW AMP, ARC sont des marques de commerce de Paradigm Electronics Inc. Droit d'auteur © Paradigm Electronics Inc. Tous droits réservés. Tous les autres produits et services mentionnés peuvent être des marques de commerce ou des marques de service de leurs propriétaires respectifs.

Apple et le logo Apple sont des marques de commerce d'Apple Inc., enregistrées aux É.-U. et dans d'autres pays. App Store est une marque de service d'Apple Inc.

Windows ^MD est une marque de commerce déposée de Microsoft Corporation aux États-Unis et dans d'autres pays. Amazon, Kindle, Fire et tous les logos connexes sont des marques de commerce d'Amazon.com, Inc. ou de ses

sociétés affiliées.

Google Play est une marque de commerce de Google Inc.

Le logiciel Spotify est l'objet de licences de tiers trouvés ici: www.spotify.com/connect/third-party-licenses.

Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, Play-Fi, le symbole, et DTS et le symbole réunis sont des marques de commerce déposées de DTS, Inc. DTS et Play-Fi sont des marques de commerce déposées de DTS, Inc. © DTS, Inc. Tous droits réservés.

Adaptateur :

Fabricant :

Modèle : DYS612-120075V-K

Entrée : 100-240 V \~ 50/60 Hz, 0.4 A MAX

Sortie : 12 Vdc, 0.75 A

Rev. 060816

TABLES DES MATIÈRES

Paradigm PW LINK - mode d'emploi

Félicitations!....1

Consignes de sécurité importantes....2

Informations de sécurité importantes.... 3

Contenu....4

Exigences du réseau....5

Exigences du système 5

Caractéristiques et fonctions 6

Contrôles et connexions .... 7

Raccordement du PW LINK....8

Lire de la musique et connecter plusieurs produits de la série PW ..... 9

Correction de la pièce Anthem (ARC ^MD )....10

Mises à jour.... 11

Redémarrer et réinitialiser.... 11

Active/désactive le mode Auto Input (entrée auto).... 11

Guide d'utilisation de l'appareil 12

Dépannage de base.... 13

Spécifications techniques 16

Garantie limitée 17

FÉLICITATIONS!

Merci d'avoir acheté ce produit de la Série Premium Wireless de Paradigm ^MD .

Paradigm ^MD et sa société sœur, Anthem ^MD , ont mis à profit leurs 30 années d'expérience dans le domaine du design d'enceintes et d'amplificateurs novateurs pour créer les enceintes sans fil et l'amplificateur puissant de la Série Premium Wireless de Paradigm ^MD .

L'ajout de la technologie DTS Play-FM ^MO aux plateformes technologiques de Paradigm signifie que vous pouvez profiter d'une lecture de musique en continu haute-fidélité et sans perte à partir de votre appareil Android, appareil iOS, tablette ou PC – vers une enceinte ou un amplificateur Paradigm au son exceptionnel. À l'aide de votre réseau Wi-Fi, vous pouvez lire de la musique en continu vers des enceintes individuelles ou vers tous les appareils de la Série Premium Wireless de Paradigm ^MO que vous avez installés – en obtenant toujours un son clair comme le cristal.

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. RESPECTER tous les avertissements.
4. SUIVRE toutes les consignes.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. Utilisez uniquement un chiffon sec.
7. Ne bloquez pas les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. Ne l'installez pas à proximité de sources de chaleur tells que les radiateurs, les grilles de chauffage, les cuisinièreset les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. Ne contournez pas la caractéristique de sécurité de la fiche polarisée ou de type mise à la terre. Une fiche polarisée comporte deux lames dont une est plus large que l'autre. Une fiche de type mise à la terre a deux lames et une troisième qui agit à titre de broche de masse. La lame large ou la broche de masse est fournie pour votre sécurité. Si la fiche fournie n'entre pas dans la prise murale, consultez un électricien pour qu'il remplace la prise obsolète.

10. Protégez le cordon d'alimentation, surtout au niveau des ches, des prises et des points où il sort de l'appareil, pour éviter qu'on ne marche dessus ou qu'on ne le pince.

11. Utilisez uniquement les accessoires spécifiés par le fabricant.

12. Utiliser uniquement avec le chariot, le socle, le
    trépied, la table ou le support spécifié par le fabricant ou vendu avec l'appareil. En cas d'utilisation d'un chariot, faites attention lorsque vous déplacez l'ensemble chariot/appareil de ne pas le renverser.
13. Débranchez cet appareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
14. Faites-le réparer et entretenir par un personnel de service qualifié. Il est nécessaire de faire réparer l'appareil lorsqu'il a subi des dommages quelconques du type suivant : cordon ou fiche d'alimentation abîmé, liquide renversé ou objets tombés dans l'appareil, exposition de l'appareil à lapluie ou à l'humidité, mauvais fonctionnement ouchute.
15. De plus, l'appareil ne doit pas être exposé au dégouttement ou aux éclaboussures etaucun objet rempli de liquide, tel qu'un vase, ne doit-être posé sur l'appareil.
16. Ne connectez le système qu'à une prise secteur mise à la terre.

INFORMATIONS DE SÉCURITÉ IMPORTANTES

Paradigm PW LINK - mode d'emploi

Le symbole de l'éclair avec une pointe en forme de flèche, dans un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse » potentielle près du produit qui peut être suffisante pour constituer un risque de décharge électrique.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de la présence de directives importantes en matière de fonctionnement et d'entretien (service) dans les documents qui accompagnent l'appareil.

WARNING! Ne utilisez pas votre produit(s) Paradigm en dehors du pays d'origine exigences vente tension varier selon les pays. Une tension incorrecte peut causer des dommages qui sera potentiellement coûteux à réparer. Paradigm produits sont expédiés aux distributeurs autorisés Paradigm avec l'alimentation correcte pour une utilisation dans le pays de vente prévu. Une liste des distributeurs agréés peut être consulté à www.paradigm.com ou par courriel [e-mail].

MISE EN GARDE!

RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVRIR

AVERTISSEMENT : FIN DE DIMINUER LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, IL NE FAUT PAS EXPOSER CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ, ET LES OBJETS REMPLIS DE LIQUIDES, COMME LES VASES, NE DOIVENT PAS ÊTRE PLACÉS SUR CET APPAREIL.

• POUR DÉBRANCHER COMPLÈTEMENT CET APPAREIL DE L'ALIMENTATION CA SECTEUR, DÉBRANCHEZ LA PRISE DU CORDON D'ALIMENTATION DE LA PRISE CA.
• LA PRISE DE SECTEUR DU CORDON D'ALIMENTATION DOIT ÊTRE FACILEMENT ACCESSIBLE.

CONTENU

PW LINK Préamplificateur Premium Wireless

1. Préamplificateur Paradigm PW LINK
2. Câble Ethernet de 6 pi (1,8 m)
3. Microphone ARC ^MD

4. Câble USB de 6.5 pi (2 m) du microphone ARC ^MD

5. Adaptateur d'alimentation CA et quatre adaptateurs de prise murale CA interchangeables

6. Mode d'emploi

Amérique du Nord L'EuropeRoyaume-Uni Australie/Chine * Remarque : seuls les modèles 240V comprennent les adaptateurs de prise murale CA interchangeables pour le Royaume-Uni, l'Europe et l'Australie/Chine;

EXIGENCES DU RÉSEAU

Paradigm PW LINK - mode d'emploi

Vous devez avoir ce qui suit pour connecter votre produit Paradigm à votre réseau :

• Une connexion DSL/modèle câble ou large bande fibre à domicile haute vitesse pour une lecture fiable des services de musique en ligne. Remarque : Les services Internet par satellite sont souvent touchés par des problèmes de lecture de musique en raison des taux de téléchargement fluctuants.
• Si votre modem n'est pas une combinaison modem/routeur, vous devez acheter et installer un routeur sur votre réseau local avant de continuer.
• Si vous planifiez d'utiliser l'application DTS Play-Fi ^MD sur un appareil Android ^MC ou un appareil iOS, ou si vous configurez un produit Paradigm pour une lecture en continu par Wi-Fi, vous aurez besoin d'un routeur sans fil.
• Ayez votre mot de passe de réseau prêt avant de connecter le produit Paradigm à votre réseau.

REMARQUE : Pour la connexion la plus rapide, utilisez un routeur à double bande et connectez votre produit Paradigm au réseau 5 GHz au lieu du réseau 2,4 GHz.

REMARQUE : Si votre connexion sans fil est faible ou indisponible, connectez le produit Paradigm à votre routeur à l'aide du câble Ethernet fourni.

CONSEIL! Les produits de la Série Premium Wireless de Paradigm communiquent avec les réseaux sans fil qui supportent la technologie sans fil 802.11 g/n. Pour obtenir une lecture en continu plus rapide, un réseau qui supporte la technologie sans fil 802.11n est recommandé. Un réseau qui supporte la technologie 802.11b peut être utilisé, mais il enverra le son en continu effectivement à un seul appareil doté du DTS Play-F ^MD .

CONSEIL! Pour obtenir un meilleur rendement, connectez votre PC ou votre lecteur NAS (stockage en réseau) qui contient votre bibliothèque de musique personnelle à votre routeur réseau à l'aide du câble Ethernet fourni.

EXIGENCES DU SYSTÈME

• Un appareil Android qui utilise Android 2.2 ou une version ultérieure.
• Un appareil iOS qui utilise iOS 6.0 ou une version ultérieure.

- Un PC Windows ^MD qui utilise Windows 7, 8, 8.1, ou 10 (32 et 64 bits).

CARACTÉRISTIQUES ET FONCTIONS

Bouton de mise sous tension (☐):

• Appuyez sur ⏻ pour allumer/éteindre. Si ancun signal n'est reçu pendant 20 minutes, l'apparell passe en mode veille.
• Appuyez sur ⏻ pour Power Cycle (cycle d'alimentation ou Factory Reset (Réinitialiser aux paramètres de l'usine) (voir page 11).

Volume haut/bas (+/+):

• Appuyez sur + pour augmenter le volume. Appuyez sur — pour diminuer le volume.
• Appuyez et maintenez enfoncé un ou l'autre de +/- pour augmenter ou diminuer rapidement le volume.

Bouton de sourdine (4):

• Appuyez sur 14 pour couper le son. Le bouton sourdine ( 14 ) passera au BLANC lorsque la fonction sourdine est activée.

• Le bouton sourdine ( % ) éteint/allume également les paramètres de l'ARC ^MC .

• Pour configurer l'ARC ^MC et savoir comment il corrige les lacunes de la pièce, consultez la page 10.

• Pour éteindre les paramètres de l'ARC ^MC : Appuyez et maintenez

enfoncé (4) pendant 5 secondes. En relâchant le bouton, une « tonalité négative » retentira pour vérifier que les paramètres de l'ARC ^MC sont éteints.

- Répétez le processus pour allumer les paramètres de l'ARC ^MC . Vous entendrez une « tonalité positive » lorsque les paramètres de l'ARC ^MC sont allumés.

Bouton entrée (30)

• Appuyez et relâchez le bouton pour passer entre le mode lecture en continu sur réseau sans fil/câblé ET mode entrée arrière.
• Le bouton Entrée (Épasse au BLANC lorsque le mode lecture en continu sur réseau sans fil/câblé est activé et au BLEU lorsque le mode Entrée arrière (Rear Input) est activé.
• Votre produit Paradigm est doté de l'entrée arrière suivante : Entrée analogique de 3,5 mm (PW 800 et PW 600) OU Entrée analogique RCA (PW AMP).
• Le mode lecture en continu sur réseau sans fil/câblé est le mode d'entrée par défaut. Si votre produit Paradigm est réglé au mode Entrée arrière et que de la musique est lue

en continu, le produit Paradigm passera par défaut au mode lecture en continu sur réseau sans fil/câblé.

- Active/désactive le mode auto in/out (entrée auto) (voir page 11).

Bouton de configuration Wi-Fi :

- Lance la configuration Wi-Fi pour le Wi-Fi Protected Setup (WPS) et le Standard Wi-Fi Setup

Indicateur Wi-Fi (💡) :

• L'indicateur Wi-Fi (♀) vous indique ce que votre produit Paradigm fait :
• Clignotement rapide – Votre produit Paradigm démarre.
• Clignotement – Votre produit Paradigm essaie de se connecter à un routeur sans fil.
• Pulsation lente – Mode configuration.
• Deux clignotements > Pause – Mode WPS.
• Uni – Connecté à un routeur.
• Éteint – Connecté à un routeur à l'aide d'une connexion câblée.

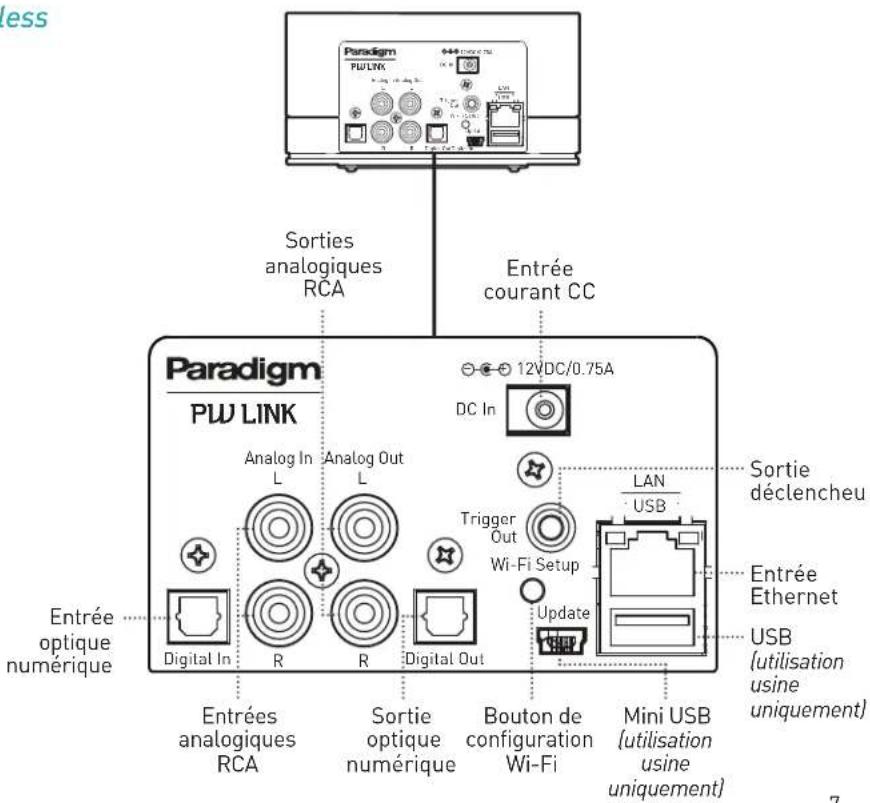

CONTRÔLES ET CONNEXIONS

PW LINK Préamplificateur Premium Wireless

Indicateur Wi-Fi Sourdine E Volume bas haut Alimentation

Paradigm PW LINK - mode d'emploi

Paradigm PLW LINK Sorties analogiques RCA Entrée courant CC Paradigm PLW LINK Analog In L Analog Out L Digital In R Digital Out Entrée optique numérique Entrées analogiques RCA Sortie optique numérique Bouton de configuration Wi-Fi Mini USB utilisation usine uniquement) 12VDC/0.75A DC In Trigger Out Wi-Fi Setup Update LAN USB Sortie déclencheu Entrée Ethernet USB (utilisation usine uniquement)

RACCORDEMENT DU PW LINK

1. Il y a quatre adaptateurs de prise murale CA inclus avec le PW LINK; montez l'adaptateur CA à l'aide de l'adaptateur de prise murale CA approprié pour votre pays (voir page 4).
2. Raccordez le câble de l'adaptateur d'alimentation CA à l'entrée appelée « DC In » (Entrée CC) située à l'arrière du PW LINK; branchez l'autre extrémité du câble dans une prise murale CA.
3. Choisissez votre connexion pour le raccordement à un préamplificateur, récepteur ou amplificateur existant.

Raccordement avec câble RCA : Raccordez les câbles RCA (non compris) aux prises « Analog Out » (Sortie analog.) de gauche et de droite situées à l'arrière du PW LINK. Raccordez l'autre extrémité des câbles RCA dans les prises d'Entrée RCA sur vos entrées de préamplificateur, récepteur ou amplificateur existant.

Raccordement avec câble numérique : Raccordez le câble optique numérique (non compris) à la prise « Digital Out » (Sortie numérique) située à l'arrière du PW LINK. Raccordez l'autre extrémité du câble optique numérique dans la prise d'Entrée optique numérique sur vos entrées de préamplificateur, récepteur ou amplificateur existant.

1. Choisissez votre connexion pour le raccordement à un lecteur CD, tourne-disque, etc.:

Raccordement avec câble RCA : Raccordez les câbles RCA (non compris) aux prises « Analog In » (Entrée analog.) de gauche et de droite situées à l'arrière du PW LINK. Raccordez l'autre extrémité de vos câbles RCA aux prises RCA Output (Sortie RCA) sur un lecteur CD, un tourne-disque, etc.

Raccordement avec câble numérique : Raccordez le câble optique numérique (non compris) à la prise « Digital In » (Entrée numérique) située à l'arrière du PW LINK. Raccordez l'autre extrémité de votre câble optique numérique aux prises Digital Optical Output (Sortie numérique optique) sur un lecteur CD, un tourne-disque, etc.

1. Si votre amplificateur est doté d'une entrée de déclencheur (Trigger Output), vous pouvez le raccorder à la sortie Trigger Output de votre PW LINK avec un câble male à mâle mono de 3,5 mm. La sortie Trigger Output peut être utilisée pour allumer votre amplificateur.

LIRE DE LA MUSIQUE ET CONNECTER PLUSIEURS PRODUITS DE LA SÉRIE PW

Une fois que votre produit Paradigm est connecté à votre réseau local, vous pouvez faire jouer de la musique en tout temps.

1. Activez l'application DTS Play-Fi ^MD GRATUITE sur votre appareil mobile ou PC. Si vous avez configuré plus d'un produit Paradigm, choisissez celui vers lequel vous voulez envoyer de la musique en continu.
2. Choisissez votre source de musique (bibliothèque de musique personnelle ou service de musique en ligne sur abonnement sur votre appareil mobile ou PC, radio Internet ou services de musique en ligne comme Deezer, Songza, etc. (Consultez paradigm.com pour obtenir une liste complète des services de musique disponibles.)

Comment contrôler plusieurs produits de la Série Premium Wireless de Paradigm :

1. Pour connecter d'autres produits de la Série Premium Wireless de Paradigm à votre réseau, ouvrez l'application DTS Play-Fi ^MD , et choisissez « Setting » (Réglages).
2. Choisissez « Add Play-Fi Device » (Ajouter un appareil Play-Fi).
3. Suivez les instructions pour ajouter chaque produit de la Série Premium Wireless de Paradigm.

Paradigm PW LINK - mode d'emploi

Zones principale et secondaires :

Lorsque vous utilisez l'application DTS Play- F_i^M0 sur votre appareil, vous remarquerez en envoyant de la musique en continu à votre Série Premium Wireless de Paradigm qu'il y a deux groupes : zone principale et zones secondaires. Le module DTS Play- F_i^M0 dans votre produit de la Série Premium Wireless de Paradigm a besoin qu'une enceinte principale soit choisie pour créer une nouvelle session ou zone d'écoute. Le but est d'éliminer tout écho que l'on retrouve dans d'autres écosystèmes et de maximiser la synchronisation à une milliseconde.

Nous vous suggérons de choisir le produit de la Série Premium Wireless de Paradigm ayant la plus grande force de signal comme appareil principal. Veuillez noter que les enceintes secondaires sont connectées à votre enceinte principale; par conséquent, si vous désactivez votre enceinte principale pour quelque raison que ce soit, vos enceintes secondaires seront temporairement indisponibles jusqu'à ce qu'une enceinte principale soit à nouveau choisie.

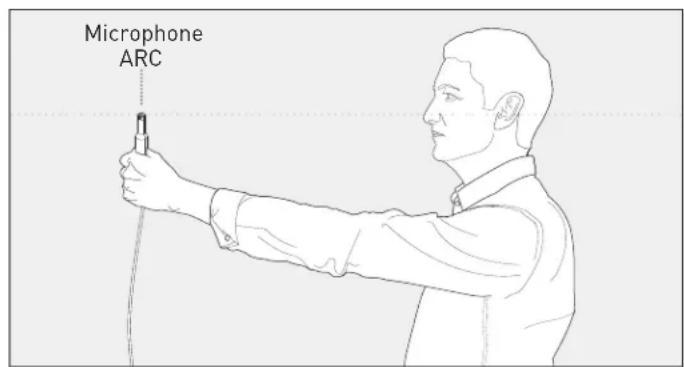

CORRECTION DE LA PIÈCE ANTHEM (ARC ^MD )

Même lorsque les meilleures enceintes sont parfaitement positionnées, la pièce elle-même peut avoir un effet important sur tout système de son, et un impact encore plus grand que toute autre composante individuelle. De nombreuses solutions sont apparues et disparues au fil des années, mais aucune n'a résolu le problème de la « pièce ». Jusqu'à l'ARC.

À l'aide de processus exclusifs et de la puissance de votre PC, le système ARC analyse le son dans la pièce de chaque enceinte, puis calcule la correction requise pour obtenir un rendement optimal de chaque enceinte. C'est un processus qui sure environ 15 minutes. L'approche d'Anthem est une véritable solution audiophile aux problèmes de la pièce.

IMPORTANT! L'aire d'écoute doit être silencieuse pendant l'exécution de l'ARC. Un ventilateur d'ordinateur bruyant, un lave-vaisselle ou un four à micro-ondes en marche, etc. peuvent avoir un effet négatif sur les mesures de l'ARC.

Comment corriger les lacunes de la pièce à l'aide de la technologie ARC :

1. Assurez-vous que votre produit Paradigm est déjà connecté à votre réseau local et qu'il est allumé.
2. Téléchargez le logiciel ARC-2 sur paradigm.com/support et installez-le. Une fois les pilotes installés, suivez les instructions à l'écran.

3. À l'aide du câble USB de 15 pi (4,5 m), connectez le microphone ARC à un PC Windows ^MD qui utilise Windows 7, 8, 8.1, ou 10 (32 et 64 bits).

4. Cherchez l'icône sur votre bureau et lancez le programme ARC ^MC . Suiviez les invites sur votre écran pour lancer le logiciel ARC ^MC ; le processus intégral durera environ 15 minutes.

5. N'oubliez pas de tenir le microphone de façon à ce qu'il pointe vers le plafond. Consultez le diagramme ci-dessous.
6. Pour obtenir de meilleurs résultats, tenez le microphone dans 5 positions différentes autour de la pièce.

CONSEIL! Une fois le processus ARC terminé, les courbes d'écoute corrigées seront stockées et la musique sera lue en fonction de ces corrections chaque fois que vous envoyez de la musique en continu à votre produit Paradigm. Pour passer des réglages avant et après la correction ARC, ou pour désactiver l'ARC, consultez la section sur le bouton sourdine (4) à la page 6.

Paradigm PW LINK - mode d'emploi

Mise à jour de l'application DTS Play-Fi ^MD :

Si l'application DTS Play-Fi ^MD sur votre appareil nécessite une mise à jour, l'application vous informera qu'une mise à jour est disponible et vous guidera pendant le processus de mise à jour.

Mise à jour du micrologiciel Paradigm :

Chez Paradigm, nous cherchons continuellement à améliorer le rendement et la fonctionnalité de notre système; ainsi, de temps à autre, votre produit de la Série Premium Wireless de Paradigm aura besoin de mises à jour du micrologiciel. Veuillez consulter régulièrement le site Web www.paradigm.com pour obtenir les mises à jour les plus récentes du micrologiciel.

REDÉMARRER (POWER CYCLE) ET RÉINITIALISER AUX PARAMÈTRES DE L'USINE

Redémarrer (Power Cycle) votre produit Paradigm :

Appuyez et maintenez enfoncé le bouton POWER (○) pendant 3 secondes. Le bouton sourdine (¶) commencera à clignoter une fois qu'un rafraîchissement sera terminé; en relâchant le bouton, une tonalité vérifiera le rafraîchissement.

Réinitialiser aux paramètres de l'usine :

APPUYEZ et MAINTENEZ enfoncé le bouton POWER ( pendant 10 secondes (à 3 secondes, le bouton sourdine ( 4 commencera à clignoter); lorsque vous entendrez une tonalité (à 10 secondes) pour vérifier la réinitialisation, relâchez immédiatement le bouton de réinitialisation.

ACTIVE/DÉSACTIVE LE MODE AUTO INPUT (ENTRÉE AUTO)

Les produits Pardigm PW peuvent être configurés pour choisir automatiquement l'entrée AUX lorsque l'application Play-Fi est éteinte. Ce mode peut être utile lorsque vous utilisez le produit PW pour améliorer le son d'une télévision, par exemple, par

l'entremise de l'entrée AUX lorsque la lecture en continu de musique sans fil n'est pas utilisée. Pour activer le mode auto input, appuyez sur le bouton input (entrée) pendant cinq secondes. Appuyez à nouveau pendant cinq secondes pour annuler.

GUIDE D'UTILISATION DE L'APPAREIL

	Application	ContenuAppareil	Multi-pièces
Apple iOS	Play-Fi	Choix de services de musiqueiTunes - musique stockées sur l'appareil	Jusqu'à huitUtilisateurs simultanés multiplesLes enceintes peuvent être groupées en zone
Android	Play-Fi	Choix de services de musiqueMusique stockée sur l'appareil	Jusqu'à huitUtilisateurs simultanés multiplesLes enceintes peuvent être groupées en zone
Windows PC	Play-Fi	Tout le contenu audio	Jusqu'à huitUtilisateurs simultanés multiplesLes enceintes peuvent être groupées en zone

DÉPANNAGE DE BASE

Paradigm PW LINK - mode d'emploi

MISE EN GARDE! N'ouvrez pas le produit. En aucun cas le produit ne doit être réparé par une personne autre qu'un revendeur Paradigm autorisé, car cela annulerait la garantie. Pour obtenir de plus amples renseignements, veuillez communiquer avec le soutien à la clientèle de Paradigm.

En cas de problème, vous pouvez essayer les suggestions de dépannage ci-dessous. Si aucune de ces suggestions ne peut résoudre le problème, ou si vous n'êtes pas certain de la marche à suivre, veuillez communiquer avec l'équipe du soutien à la clientèle de Paradigm et nous serons heureux de vous aider.

Soutien à la clientèle

• Consultez notre site Web paradigm.com/support
• Envoyez un courriel à l'adresse [e-mail]

Problème Solutions possibles

Je suis incapable de connecter mon produit de la Série Premium Wireless de Paradigm à mon réseau Wi-Fi.

1. Vérifiez que votre réseau Wi-Fi fonctionne.
2. Le signal Wi-Fi de votre routeur peut être faible ou votre produit Paradigm peut être hors de portée du réseau Wi-Fi de votre routeur. Placez le produit Paradigm plus proche du routeur.
3. Avant la connexion au réseau, vérifiez que le bouton Entrée (de votre produit Paradigm est illuminé en BLANC; cela indique le mode lecture en continu sur réseau sans fil/câblé. Si le bouton Entrée (est illuminé en BLEU, cela indique le mode Entrée arrière; appuyez sur le bouton Entrée (pour choisir le mode lecture en continu sur réseau sans fil/câblé pour une connexion par entrée sans fil.
4. Redémarrez votre produit Paradigm (voir page 11).
5. Réinitialisez votre produit Paradigm aux paramètres d'usine (voir page 11).

DÉPANNAGE DE BASE (suite ...)

Problème Solutions possibles

L’application DTS Play-Fi ^MD ne trouve pas mon produit de la Série Premium Wireless de Paradigm.

Vérifiez ce qui suit :1. Le produit Paradigm est entièrement allumé et en mode Découverte (indicateur Wi-Fi (💡) qui pulse lentement).2. Vous êtes dans l’intervalle de distance recommandé pour votre routeur.3. Le Wi-Fi est activé sur votre appareil.4. Aucune autre application pouvant nuire à la connectivité sans fil à votre réseau ne fonctionne sur votre appareil.Redémarrez votre téléphone, tablette ou PC (consultez le manuel de l’utilisateur pour obtenir plus de détails).Si vous ne trouvez toujours pas le produit Paradigm sur votre réseau et que vous êtes dans un bureau, vérifiez auprès de l’administrateur du réseau si des autorisations spéciales sont activées et empêchent les appareils sans fil externes de communiquer avec le réseau.Si le produit Paradigm n’est toujours pas trouvé, effectuez un redémarrage (voir page 11) sur l’appareil en cause et téléchargez à nouveau l’application DTS Play-F ^MD .Si le produit Paradigm n’est toujours pas trouvé, effectuez une réinitialisation aux paramètres de l’usine (voir page 11) sur l’appareil en cause et téléchargez à nouveau l’application DTS Play-F ^MD .

Problème Solutions possibles

L'application DTS Play-Fi ^MD indique « Play-Fi Devices Lost (appareils Play-Fi perdus) »

Si vous voyez ce message, cela pourrait signifier une ou plusieurs choses :

• La connexion à votre réseau est très faible.
• Il y a beaucoup de trafic sur le réseau.
• Vous êtes hors de portée de la couverture de votre réseau personnel.
• Vous avez perdu votre connexion réseau.
• Vous vous êtes connecté à un réseau autre que celui sur lequel votre ou vos produits Paradigm sont connectés.
• La lecture en continu sans fil de votre appareil est prise par une autre application.
• Votre appareil a perdu son alimentation au milieu de la communication.

Vérifiez ce qui suit :

• Vérifiez que votre réglage réseau et vos appareils sont connectés au même réseau.
• Vérifiez si l'appareil est hors de portée du routeur.
• Vérifiez si votre appareil est sur le même réseau que votre produit Paradigm.

Finalement, sortez de l'application DTS Play-Fi ^MD et redémarrez-la. Elle devrait maintenant trouver votre ou vos produits Paradigm.

Si vous êtes encore incapable de trouver votre ou vos produits Paradigm, effectuez une réinitialisation aux paramètres de l'usine (voir page 11) sur l'appareil en cause et téléchargez à nouveau l'application DTS Play-Fi ^MD .

SPÉCIFICATIONS TECHNIQUES

PW LINK Préamplificateur Premium Wireless

Design	Wireless Streaming Preamplifier
Connectivité sans fil	2,4 GHz et 5,0 GHz; 802.11 g/n
Entrées	Entrées analogiques RCA, entrée optique numérique, ethernet 10/100
Sorties	Sorties analogiques RCA, sortie optique numérique, sortie déclencheur
Correction de la pièce	Anthem Room Correction - ARC ^MD , microphone étalonné compris
Dimensions (h x l x p)	3-1/8 po x 5-3/4 po x 7-3/4 po (7,9 cm x 14,6 cm x 19,6 cm)
Fini	Noir

GARANTIE LIMITÉE

Paradigm PW LINK - mode d'emploi

Les produits de la Série Premium Wireless de Paradigm ^MD mentionnés dans ce manuel sont garantis contre les défauts de matériaux et de fabrication pendant une période d'un (1) an à compter de la date d'achat du matériel neuf.

Pour l'AMP Paradigm ^MD mentionné dans ce manuel, toutes les pièces, y compris l'amplificateur, sont garanties contre les défauts de matériaux et de fabrication pendant une période d'un (1) an.

Durant cette période, la réparation, le remplacement ou le réglage de pièces pour des défauts de matériaux ou de fabrication ne seront pas à la charge du premier acheteur.

Les dommages causés par l'exposition abusive à la chaleur ou l'usage abusif ne sont pas couverts par la présente garantie.

Restrictions :

• La garantie commence à la date d'achat d'origine. La garantie n'est pas transférable.
• La garantie s'applique au produit pour une utilisation résidentielle normale uniquement. Si le produit est assujetti à l'une des conditions définies dans le paragraphe suivant, la garantie est nulle.
• La garantie ne s'applique pas à un usage commercial ou professionnel.

La garantie est annulée si :

• Le produit est assujetti à un usage abusif (accidentel ou intentionnel);
• Le produit est utilisé avec du matériel défectueux ou non adéquat;
• Le produit est soumis à des signaux électriques dommageables, un transport dangereux, des dommages mécaniques ou toute autre condition anormale;
• Le produit (y compris le boîtier) est altéré ou endommagé lors d'une réparation non autorisée;
• La plaque du numéro de série de l'enceinte est enlevée ou défigurée.

Responsabilités du propriétaire :

• Apporter un soin et un entretien normaux et raisonnables;
• Fournir ou assumer les frais de transport jusqu'à l'atelier de réparation;
• Fournir une preuve d'achat (conserver le reçu fourni lors de l'achat comme preuve de la date d'acquisition).

Si un service est nécessaire, communiquez avec nous à l'aide des coordonnées ci-dessous pour organiser, apporter ou envoyer prépayé l'appareil défectueux. Consultez le site Web paradigm. com pour plus d'information.

GARANTIE LIMITÉE (suite ...)

Paradigm Electronics Inc. se réserve le droit d'améliorer la conception de tout produit sans obligations de modifier tout produit déjà fabriqué.

La présente garantie tient en lieu et place de toute autre garantie, explicite ou implicite, de qualité marchande et d'adéquation pour tout usage particulier, et ne peut être élargie ou étendue par quiconque. Paradigm Electronics Inc. et ses représentants ou agents ne peuvent pas être tenus responsables de dommages indirects ou consécutifs découlant de l'utilisation de ces produits en aucun cas.

Dans les endroits où une réglementation spécifique interdit une telle limitation de la responsabilité, cette exclusion ne s'applique pas.

Conserver le présent manuel et le reçu comme preuves d'achat et de garantie.

Pour un soutien additionnel concernant le produit, appelez Paradigm au 905-696-2868 ou envoyez un courriel à l'adresse [e-mail].

Paradigm PW LINK - mode d'emploi

Renseignements sur la licence pour le logiciel utilisé dans ce produit

Ce produit comprend un ou plusieurs programmes de logiciel gratuits ou ouverts provenant de tiers. Ce logiciel gratuit et ouvert est assujetti aux modalités de la licence publique générale GNU (GNU General Public License), de la Licence publique générale limitée GNU (GNU Library/Lesser General Public License) ou d'autres licences, avis et exonérations de droits d'auteur différents ou additionnels. Pour comprendre vos droits en vertu de ces licences, veuillez consulter les modalités particulières des licences, avis et exonérations disponibles en cliquant sur les liens ci-dessous.

Pour recevoir une copie du code source des programmes de logiciel à code ouvert compris dans le produit, veuillez communiquer avec l'équipe du service à la clientèle de Paradigm à l'adresse [e-mail].

Paradigm Electronics Inc. vous distribuera ce code source sur un disque moyennant des frais pour couvrir le coût de cette distribution, comme le coût du média, et le coût de l'expédition et de la manutention. L'ensemble des licences, avis et exonérations susmentionnés est reproduit et disponible avec ce code source. Toutefois, veuillez noter que nous ne faisons aucune garantie concernant le code source et que nous n'offrons pas de soutien pour le contenu du code source. Cette offre est valide pendant une période de trois (3) ans après la date de distribution de ce produit par Paradigm Electronics Inc.

Cette section décrit les licences de logiciel utilisées dans ce produit. Afin de maintenir le contenu exact, l'original (anglais) est utilisé.

BSD License

Libupnp: http://pupnp.sourceforge.net/ Opus codec: http://www.opus-codec.org/
