MODE D'EMPLOI W10606694A WHIRLPOOL

(Propane et butane)

Conversion des brûleurs à gaz de 20 000 BTU/h, de gaz naturel à gaz liquéfié (en bouteille)

Contenu de l'ensemble :

1 fiche d'instructions 1 broche de blocage 1 gicleur de brûleur - butane, n° 049 1 gicleur de brûleur - propane, n° 55 1 étiquette, identification de la conversion (anglais) 1 étiquette, identification de la conversion (français) 1 étiquette, dossier de conversion (anglais) 1 étiquette, dossier de conversion (français) 1 étiquette, base du brûleur (anglais/français)

Outillage et matériel nécessaires :

Clé à clique et douille 1/4"

Tourne-écrou de 1/4"

Tourne-écrou de 5/16"

Tournevis cruciforme Phillips

Tournevis Torx T-20

Pince ou tournevis plat

Démontage de la sécheuse
Section	Largeur de caisse	Emplacement de la console	Type de panneau de façade	Capacité nominale(pieds cubes)	Page
1 29 po	Arrière Pleine	grandeur 8,8+	14
2 27 po	Avant Pleine	grandeur	à 7,5 16
3 29 po	Arrière Pleine	grandeur	7 à 7,6 20
4 27 po	Arrière	Plinthe	7 à 7,5	21

Avertissement : L'installation de cet ensemble de conversion doit être exécutée par le personnel qualifié d'une agence de service/entretien, conformément aux instructions du fabricant et en conformité avec les prescriptions des codes et règlements applicables publiés par l'autorité juridictionnelle ; il est important de respecter scrupuleusement ces instructions et prescriptions pour minimiser les risques d'incendie ou d'explosion, et pour éviter tout risque de dommages matériels ou corporels ou d'accident mortel. Le personnel qualifié d'une agence de service/entretien assume la responsabilité de l'installation correcte de cet ensemble. L'installation ne peut être considérée comme équivalente et compte tenu qu'après contrôle satisfaisant du fonctionnement de l'appareil converti conformément aux instructions du fabricant fournies avec cet ensemble.

REMARQUE: Un technicien qualifié de service/entretien est toute personne ou représentant d'une entreprise spécialisée qui justifie de l'expérience ou de la formation appropriée pour les interventions sur un équipement alimenté au gaz, et qui connaît parfaitement les précautions nécessaires à appliquer.

L'INSTALLATION DE CET ENSEMBLE DE CONVERSION DOIT ETRE EXECUTEE EN CONFORMITE AVEC LES EXIGENCES DES AUTORITES JURIDICTIONNELLES PROVINCIATES ET EN CONFORMITE AVEC LES PRESCRIPTIONS DU CODE D'INSTALLATION DES APPAREILS A GAZ (NORMES CAN-B49.1 ET CAN1-B149.2).

REMARQUE: Lire la totalité de ces instructions avant d'entreprendre l'intervention.

IMPORTANT: L'ensemble de conversion "gaz liquéfié" que vous avez reçu est approuvé pour la conversion d'une séchée à gaz, de gaz naturel à propane/butane. Le nombre de l'ensemble qui apparait sur l'étiquette signalétique du brûleur (sur la base du brûleur) peut ne pas correspondre à l'identification de l'ensemble reçu, du fait d'un processus de consolidation des ensembles de conversion.

TORX et T20 sont les marques déposées de Acument Intellectual Properties, LLC.

Lors de la fabrication, la séchuse a été configurée pour l'alimentation au gaz naturel. L'installation de cet ensemble de conversion convertit la séchuse pour une alimentation au gaz propane et une pression d'alimentation de 8 po. (203 mm) à 13 po. (330 mm) (colonne d'eau). Après conversion de cette séchuse avec cet ensemble pour l'alimentation au gaz liquéfié en bouteille, la capacité de débit thermique de l'appareil sera de 20 000 BTU par heure, à une altitude d'utilisation de 10 000 pieds (3 048 m) ou moins; si l'appareil doit être installé à une altitude supérieure à 2 000 pieds (610 m), consulter une agence de service/entretien qualifiée au sujet de la modification des données d'homologation que la conversion implique.

Avertissement

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

LIRE Attentivement et executer les étapes suivantes

1. Débrancher la sécheuse ou déconnecter la source de courant électrique.
2. Fermer l'arrivée de gaz au moyen du robinet d'arrêt de la canalisation qui alimente la sécheuse.
3. Inscrire l'information adéquate sur l'étiquette "Dossier de conversion" appropriée (anglais ou français), et apposer l'étiquette en un endroit en évidence, adjacent à l'étiquette signalétique située dans le logement de la porte. Passer à la section 1, 2 ou 3 selon le modèle.

Section 1: modeles de 8,8+ PIEDS CUBES avec CAISSE de 29 PO, panneau de façade PLEINE grandeur et console arrière

Pour accéder à l'intérieur de la sécheuse :

1. Oter la plaque arrière de la console et la plaque du rebord arrière en dévissant huit (8) vis au total. Voir la Figure 1.

FIGURE 1

1. Retirer deux (2) vis à l'arrière du sommet. Voir la Figure 2. Le dessus peut alors glisser vers l'arrière.

FIGURE 2

1. Débrancher le connecteur du contacteur de porte situé dans l'angle supérieur avant gauche de la sécheuse. Voir la Figure 3.

FIGURE 3

1. Otez l'ensemble panneau de façade-porte en dévisant onze (11) vis au total : quatre (4) vis à tête hexagonale de 14 po. à l'avant en bas, trois (3) vis à emprêtre cruciforme Phillips ajuster de l'ouverture de la porte et quatre (4) vis Torx T-20 sur le support supérieur du panneau de façade. Voir la Figure 4. Une fois les vis retirées, fermez la porte et levez l'ensemble panneau de façade-porte pour le dégager.

FIGURE 4

1. Débrancher le connecteur de la lampe du tambour située dans l'angle supérieur avant gauche de la sécheuse. Voir la Figure 5.

FIGURE 5

1. Débrancher le connecteur des bandes de détection d'humidité situées dans l'angle inférieur avant droit de la sécheuse. Voir la Figure 6.
2. Retirer les deux (2) vis inférieures du conduit à charpie. Voir la Figure 6.

FIGURE 6

1. Retirer les quatre (4) vis des deux cordures latérales de la cloison avant. Voir la Figure 7.

FIGURE 7

1. Retirer l'ensemble cloison avant et conduit à charpie en le foulevant pour le dégager des deux (2) crochets avant (voir la Figure 8), puis en l'abaissant pour sortir les rouleaux de soutien du tambour de l'avant du tambour.

REMARQUE: Lever l'avant du tambour pour faciliter le dégagement des rouleaux sur la cloison avant.

REMARQUE: Comme la courroie du tambour est toujours tendue, elle ramène le tambour vers le bas lors du retrait de l'ensemble cloison avant et conduit à charpie.

FIGURE 8

1. Détendre la courroie du tambour par l'intérieur de la sécheuse, juste au-dessous du tambour et derrière le moteur d'entraînement. Saisir la poulie de tensionnement et la lever pour détendre la courroie; dégager la courroie de la poulie du moteur, puis rabaisser doucement la poulie de tensionnement. Voir la Figure 9.

FIGURE 9

1. Extraire le tambour de la sécheuse en prenant la courroie du tambour par le haut et l'avant du tambour, tout en faisant glisser le tambour hors de la caisse de l'appareil par l'avant.

FIGURE 10

1. Soulever l'ensemble cloison avant et conduit à charpie pour le retirer. Passer à la section "Déterminer le type de l'électrovanne d'admission de gaz" – "Remplacement du gicléeur".

Section 2: modeles de 7 à 7,5 PIEDS CUBES avec CAISSE de 27 PO, panneau de façade PLEINE grandeur et console avant

1. Oter le sommet de la sécheuse : oter les deux (2) vis de fixation à l'arête de la sécheuse. Voir la Figure 1.

FIGURE 1

1. Enlever le sommet de la séche : faire glisser le composant vers l'arrière de la séche, et soulever. Voir la Figure 2.

FIGURE 2

1. Oter la console : Oter d'abord les deux (2) vis de fixation (une de chaque côté de la console) aux emplacements indiqués sur la Figure 3.

FIGURE 3

1. Débrancher le connecteur de la lampe du tambour et le connecteur principal de la console - voir la Figure 4. Soulever le module de la console et faire basculer celui-ci vers l'avant pour la dépose.

REMARQUE: Uniquement sur les modèles où le support du MCC est situé à gauche de l'appareil.

FIGURE 4

1. Oter le panneau de façade : ouvrir la porte et oter les deux (2) vis de fixation identifiées à la Figure 5 ; après la dépose des deux vis, fermer la porte.

FIGURE 5

1. Débrancher le connecteur du contacteur de la porte. Voir la Figure 6.

FIGURE 6

1. Otez le panneau de façade : Otez d'abord les quatre (4) vis de fixation, en bas du panneau de façade - voir la Figure 7.

FIGURE 7

1. Otez ensuite les trois (3) vis de fixation au sommet du panneau de façade - voir la Figure 8.

FIGURE 8

1. Séparer le panneau de façon de la sécheuse : soulever le panneau et dégager les onglets de retenue (un de chaque côté) - voir la Figure 9.

FIGURE 9

1. Oter ensuite la bride de montage de la console : Oter d'abord les vis de fixation de la bride - deux (2) vis sur le panneau de gauche de la caisse, deux (2) vis sur le panneau de droite, et une (1) vis sur la bride du module de commande central. Soulever légèrement l'ensemble pour l'extraire de la sécheuse. Voir les Figures 10A et 10B.

FIGURE 10A

REMARQUE: Uniquement sur les modèles où le support du MCC est situé à gauche de l'appareil.

FIGURE 10B

1. Déposer le cadre frontal de la sécheuse : stérer d'abord le tamis à charpie du conduit d'air chaud (voir la Figure 11).

FIGURE 11

1. Débrancher le connecteur du capteur d'humidité du bloc de connexion du faisceau de câbles principal situé en bas/droit de la sécheuse. Voir la Figure 12.

FIGURE 12

1. Oter le conduit d'air chaud de la sécheuse : oter d'abord les quatre (4) vis de fixation et l'agrafe identifiées à la Figure 13.

REMARQUE: Faire glisser le conduit d'air chaud de la sécheuse vers le bas en l'écartant de la sécheuse, pour pouvoir l'enlever.

FIGURE 13

1. Détacher le module de la cloison : Détacher d'abord les quatre (4) vis de fixation du module de la cloison sur la caisse ; soulever légèrement le module de la cloison, et simultanément tirer sur la bride pour l'écarter du tambour, en extrayant les galets du tambour. Voir la Figure 14.

REMARQUE: Lors de la dépose du module de la cloison, noter particulièrement l'orientation de l'écran protecteur inférieur, pour pouvoir le réinstaller correctement.

FIGURE 14

1. Faire pivoter le module de la cloison latéralement, et dégager deux (2) agrafes du faisceau de câblage pour séparer le faisceau de câblage du module de la cloison. Voir la Figure 15.

REMARQUE: Uniquement sur les modèles où le support du MCC est situé à droite de l'appareil.

FIGURE 15

1. Pour l'obtention d'un accès approprié au brûleur, il sera nécessaire d'enlever le tambour. Avant l'extraction du tambour de la sécheuse, il est nécessaire de retenir le module de commande central et sa bride à la position appropriée sur le panneau latéral au moyen du crochet de plastique (accrochage sur le faisceau de câblage principal) ; ainsi le module de commande central sera suspendu sur place et il ne tombera pas lors de l'extraction du tambour. Voir la Figure 16.

REMARQUE: Uniquement sur les modèles où le support du MCC est situé à droite de l'appareil.

FIGURE 16

1. Extraire le tambour de la sécheuse : introduire un bras dans la sécheuse juste au-dessous du tambour, jusqu'à la face arrière du moteur d'entraînement ; saisir la poulie de tensionnement et soulever la poulie pour supprimer la tension exercée sur la courroie ; on peut alors séparer la courroie de la poulie du moteur et de la poulie de tensionnement. Au sujet de la dépose et de la réinstallation de la courroie, voir la Figure 17.

FIGURE 17

1. Extraire le tambour de la sécheuse : saisir la courroie du tambour et l'avant du tambour, et faire glisser le tambour pour l'extraire par l'avant de la caisse.

IMPORTANT : En prévision du remontage, noter la position de la courroie du tambour, et l'orientation à l'avant et à l'arrière. Voir la Figure 18.

REMARQUE: Lors de l'extraction du tambour de la caisse, veiller à ne pas heurter l'ensemble module de commande central/bride qui a été placé en suspension. Passer à “Déterminer le type de l'électrovanne d'admission de gaz” – “Remplacement du gicleur”.

FIGURE 18

Section 3: modeles de 7 à 7,6 PIEDS CUBES avec CAISSE de 29 PO, panneau de façade PLEINE grandeur et console arrière

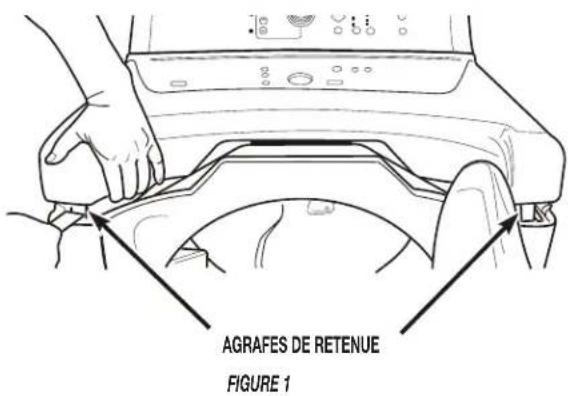

1. Soulever la table de la sécheuse. Utiliser un couteau à mastic pour dégager les agrafes (exercer une pression contre les agrafes de gauche et de droite) et les séparer de la table de la sécheuse. Incliner doucement la table de la sécheuse vers le mur; veiller à ne pas endommager la table de la sécheuse ou le mur. Consulter la Figure 1.

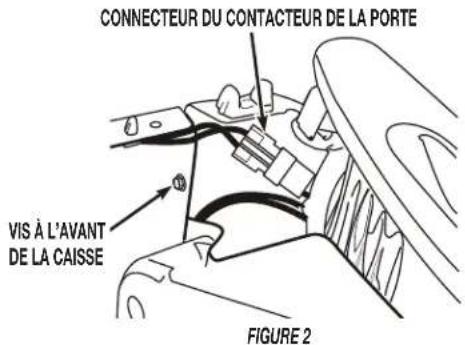

1. Oter les deux (2) vis à tête hexagonale à l'avant de la caisse. Consulter la Figure 2.

1. Debrancher le connecteur du contacteur de la porte du connecteur du cablage. Consulter la Figure 2.

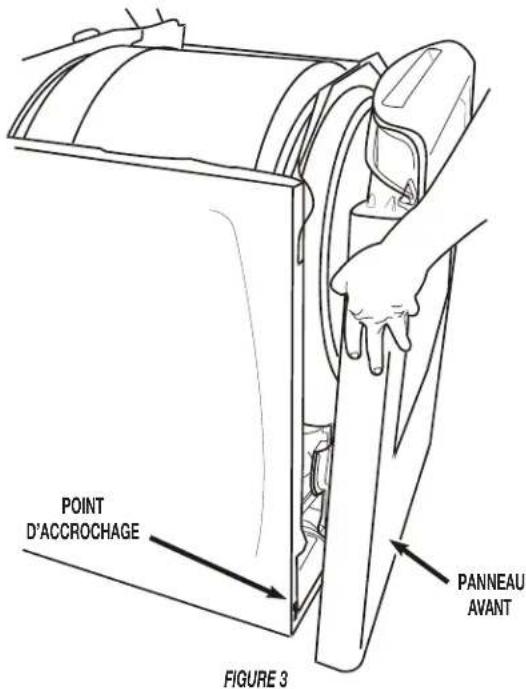

2. Soulever le panneau avant; décrocher le panneau avant aux deux points d'accrochage inférieurs; enlever le panneau. Consulter la Figure 3.

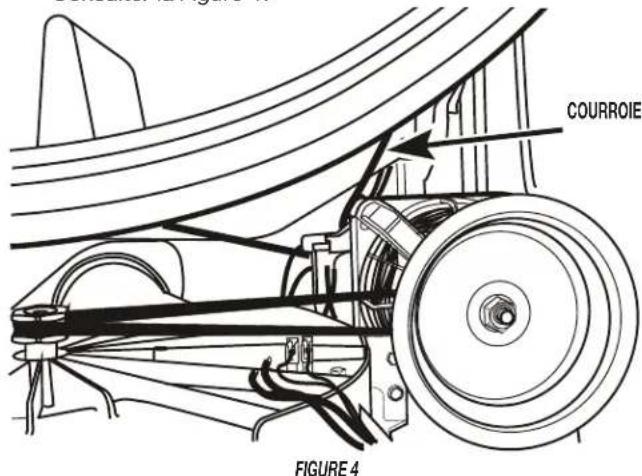

1. Par l'arrière du moteur d'entraînement, pousser le bras de la poulie de tensionnement pour éliminer la tension du ressort sur la courroie; dégager la courroie de la poulie de tensionnement et de la poulie du moteur. Consulter la Figure 4.

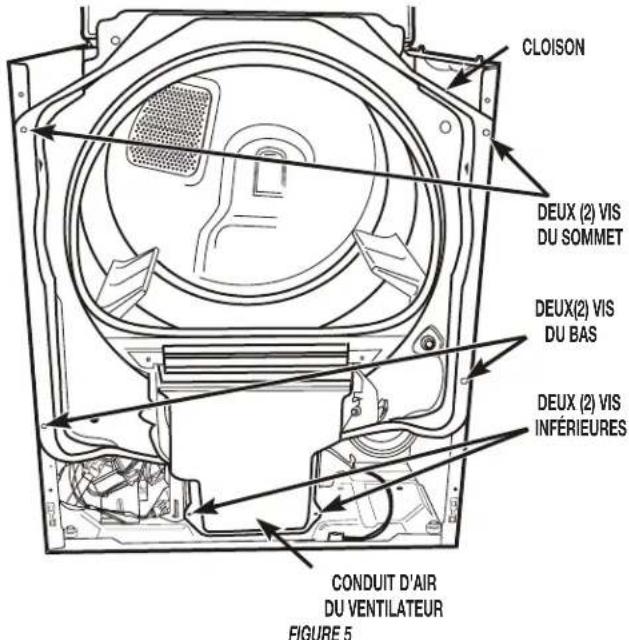

1. Sur la cloison avant, desserrer les deux (2) vis à tête hexagonale du sommet puis enlever les deux (2) vis à tête hexagonale du bas. Ôter les deux (2) vis inférieures du conduit d'air du ventilateur. Enlever délicatement la cloison et le conduit d'air du ventilateur (à l'avant de la sécheuse). Consulter la Figure 5.

1. Retirer le tambour de la caisse de la sécheuse.
2. Débrancher le connecteur de l'allumeur du reste du câblage puis ôter le tube du brûleur (ôter les deux (2) vis de fixation sur la base du brûleur). Consulter la Figure 1B, passer à "Déterminer le type de l'électrovanne d'admission de gaz" - "Remplacement du gicleur".

Section 4: modeles de 7 à 7,5 PIEDS CUBES avec CAISSE de 27 PO, plinthe et console arrêire

Démonter pour accéder à l'électrovanne d'admission de gaz. Sur certains modèles, un petit tournevis plat est nécessaire pour dégager les attaches en haut de la plinthe. Passer à la section "Déterminer le type de l'électrovanne d'admission de gaz" – "Remplacement du gicleur".

Replacement du gicleur (pour les deux TYPES)

1. Oter les deux (2) vis de fixation du tube du brûleur sur la base du brûleur. Voir les Figures 1A et 1B.

FIGURE 1A

FIGURE 1B

1. Faire glisser le tube du brûleur vers l'avant, suffisamment pour pouvoir accéder au gicleur. Veiller à ne pas heurter l'allumeur. Voir la Figure 2.

REMARQUE: L'allumeur est fragile.

FIGURE 2

1. Démonter le gicleur du brûleur de l'électrovanne d'admission de gaz, et installer à la place le gicleur approprié fourni dans cet ensemble. Le numéro du gicleur est gravé sur un pan de la tête hexagonale du gicleur. Veiller à bien serrer. Voir Figure 3.

Utiliser le giclueur No 55 pour l'alimentation au propane. Utiliser le giclueur No 049 pour l'alimentation au butane.

FIGURE 3

1. Faire glisser le tube du brûleur pour le remettre en place ; utiliser les vis Ø étées à la section 3, à l'étape 8 pour assujettir le tube du brûleur dans le brûleur. Bien serrer les deux (2) vis de montage. Voir Figure 1A ou 1B.

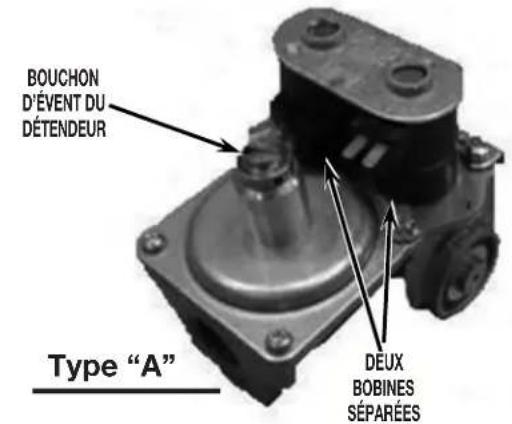

2. Avant de commencer, vous devez d'abord déterminer quel type de robinet de gaz est installé sur la sécheuse. Se référer à la Figure 4 - Types "A" et "B".

FIGURE 4

REMARQUE: SI VOTRE SÉCHEUSE À GAZ COMPORTE LE TYPE “A”, SUIVRE L'ÉTAPE 6. EN PRÉSENCE DU TYPE “B”, SAUTER AUX ÉTAPES 7 À 10.

Conversion de robinet de gaz du type "a

1. Sortir le bouchon d'entrée du détendeur (dispositif de limitation du volume de fuite). Consulter la Figure 5. Passer à l'étape 10.

FIGURE 5

Conversion de l'électrovanne d'admission de gaz du type "B

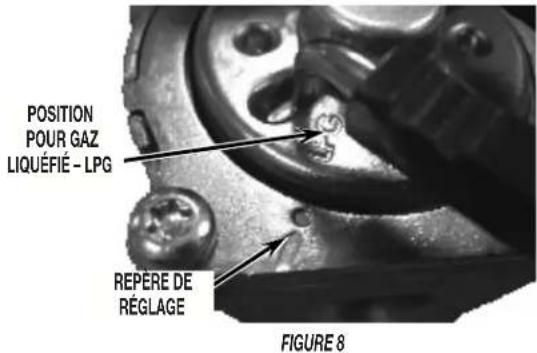

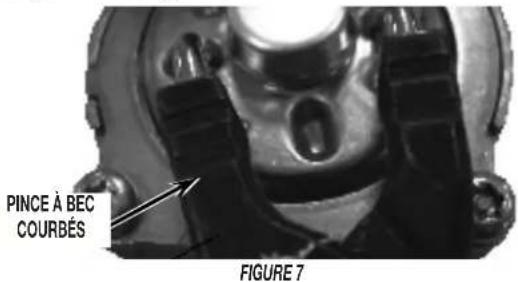

1. Identifier sur le couvercle les marques de positionnement correspondant à l'alimentation au gaz naturel (NG) et à l'alimentation au gaz liquéfié (LPG). Note également le repère de réglage, qui indique le type de gaz utilisé. Voir la Figure 6.
2. Pour la rotation, placer une pince à bec recourbé dans les encoches du couvercle. Voir la Figure 7.

REMARQUE: Pour obtenir un meilleur accès, enlever les conducteurs de connexion de la bobine.

FIGURE 6

REMARQUE: Si une pince à bec recourbé n'est pas disponible, on peut effectuer la rotation à l'aide d'un tournevis à lame plate et/ou d'une pince à bec courbé.

1. Faire tourner le couvercle de réglage de 25 degrés dans le sens antihoraire - aligner la marque "LPG" avec le repère de réglage sur l'électrovanne d'admission de gaz. Voir la Figure 8.

1. Apposer l'étiquette (en anglais ou en français) indiquant que la conversion a été effectuée, au-dessus de l'étiquette des caractéristiques du brûleur, située sur la plaque de base du brûleur.

Installation - liste de contrôle

• Vérifier que les deux étiquettes ont été apposées/mises en place conformément aux instructions "Préparation pour l'installation de l'ensemble" - étape 3 et étape 10 ci-dessus.
• Dans le cas de la conversion pour l'alimentation au propane, vérifier que le code d'identification 55 n'apparaît pas sur l'un des gicleurs restants. Dans le cas de la conversion pour l'alimentation au butane, vérifier que le code d'identification 049 n'apparaît pas sur l'un des gicleurs restants.

Risques d'explosion

Utiliser une canalisation neuve d'arrivée de gaz approuvée par CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion de la canalisation de gaz.

En cas de connexion au gaz propane, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 330 mm (13 po) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage,

le personnel autorisé d'une compétence de gaz, et

le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

Test de pressurisation (pour les deux types)

Contrôle des valeurs minimale et maximale de la pression d'arrivée de gaz :

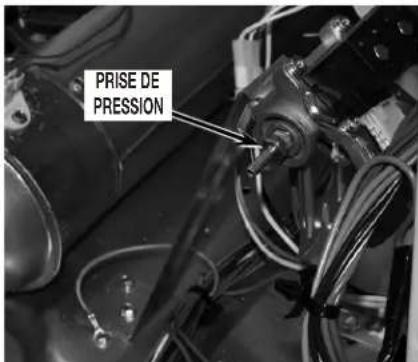

1. Sur le corps de l'électrovanne d'admission de gaz, ôter le bouchon de la prise de pression avec une clé hex. de 3/16 po. Voir la Figure 1.

FIGURE 1

1. Insérer le raccord de connexion du manomètre ; serrer à la force des doigts. Sur le panneau latéral, ôter l'opercule de fermeture du trou d'observation. Voir la Figure 2.

FIGURE 2

1. Connecter un tuyau étanche à l'air sur la prise de pression ; acheminer le tuyau à travers l'orifice de passage dans le panneau latéral du côté droit ; connecter l'autre extrémité du tuyau sur un manomètre (le tuyau étanche à l'air est connecté entre la prise de pression et le manomètre.) Voir la Figure 3.

FIGURE 3

REMARQUE: Veiller à réinstaller correctement tous les composants et panneaux, et veiller à rebrancher tous les conducteurs et connecteurs qui ont été débranchés durant le démontage de la sécheuse.

1. Mettre le manomètre en marche et régler le manomètre au zéro. Voir la Figure 4.

FIGURE 4

Risque d'électrocution

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher la sécheuse ou reconnecter la source de courant électrique.
2. Ouvrir l'arrivée de gaz.
3. Sélectionner le programme de séchage (séchage minute, chaleur intense) ; mettre la séchuse en marche.
4. Àpres l'allumage, vérifier que la pression d'alimentation de gaz est située entre 8 po. (203 mm) et 13 po. (330 mm) (colonne d'eau).
5. Arrêter la sécheuse.
6. Débrancher la sécheuse ou déconnecter la source de courant électrique.
7. Fermer l'arrivée de gaz.
8. Démonter le tableau de commande ou la table et la console (selon l'application) et le panneau de façon, pour pouvoir accéder de nouveau au brûleur.
9. Débrancher le manomètre et déconnecter le tuyau de la prise de pression.
10. Détacher le raccord de la prise de pression.
11. Réinstaller le bouchon d'obturation de la prise de pression sur l'électrovanne d'admission de gaz; bien serrer.

REMARQUE: Pour la réinstallation correcte du bouchon de la prise de pression (installation et serrage) sur le corps de l'électrovanne d'admission de gaz, il n'est pas nécessaire de déposer le module de la cloison (utilisation d'une clé hex. de 3/16 po.).

Recherche des fuites

1. Alors que le panneau de façade est déposé, enlevez le bouchon de la prise de pression d'une solution de détection des fuites homologuée (non corrosive).
2. Réinstaller les composants de la sécheuse - exécuter les instructions précédentes dans l'ordre inverse, comme décrit dans la section "Démontage de la sécheuse".
3. Ouvrir l'arrivée de gaz.
4. Brancher la sécheuse ou reconnecter la source de courant électrique.
5. Sélectionner le programme de séchage (séchage minuté, chaleur intense); mettre la sécheuse en marche.
6. Observer à travers l'ouverture d'inspection dans le panneau latéral du côté droit ; rechercher des indices de fuite (formation de bulles). Voir la Figure 1.

FIGURE 1

1. Si on observe la formation de bulles, fermer l'arrivée de gaz, desserrer la connexion qui fait l'objet d'une fuite, et effectuer un nouveau test de recherche des fuites.
2. Si la séchuse a été déplacée durant l'intervention de conversion, employ
3. Si on observe la formation de bulles, desserrer la connexion qui fait l'objet d'une fuite, et effectuer un nouveau test de recherche des fuites.

REMARQUE: Si des bulles se forment sur le conduit d'arrivée de gaz, replacer le conduit d'arrivée de gaz.

1. Si on n'observe pas la formation de bulles, réinstaller l'opercule d'obturation de l'ouverture d'observation dans le panneau latéral de droite, et débrancher la sécheuse.

Dernières étapes de la conversion

1. Vérifier que tous les composants sont solidement assujettis en place et que le filtre à charpie a été installé dans la sécheuse.
2. Réinstaller et fixer correctement le sommet de la sécheuse et la console (selon l'application). Si la sécheuse a été déplacée pour l'intervention, replacer la sécheuse à son emplacement initial correct.
3. Raccorder le circuit de décharge externe à la sécheuse.
4. Brancher la sécheuse ou reconnecter la source de courant électrique.
5. Vérifier que la séchée fonctionne correctement :
6. Mettre la sécheuse en marche.
7. Laisser la séchose fonctionner pendant 5 minutes au réglage "chaleur intense".
8. Vérifier la génération de chaleur dans le tambour.
