Type de produit	Microphone sans fil numérique
Marque	Gemini
Modèle	GDX2000M
Bande de fréquences	2,4 GHz
Modulation	GFSK
Nombre de canaux	16 canaux sélectionnables
Portée de fonctionnement	30 mètres (sans obstruction)
Format audio	16 bits / 38,4 kHz
Rapport signal/bruit	>95 dB
Distorsion harmonique totale	<0,1 %
Plage dynamique	85 dB
Puissance de l'émetteur	10 mW
Alimentation du récepteur	CC 12–17 V, 500 mA
Consommation du récepteur	2 W
Alimentation du microphone	2 piles AA de 1,5 V
Autonomie des piles	Au moins 5 heures
Sorties audio	XLR symétrique, TRS
Affichage	LCD (niveau audio, force du signal, canal, fréquence, état de synchronisation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité, la lumière directe du soleil et les champs magnétiques.
Sécurité	Aucune pièce réparable par l'utilisateur. L'ouverture du boîtier annule la garantie. Utiliser uniquement des accessoires approuvés.

FOIRE AUX QUESTIONS - GDX2000M GEMINI

Comment synchroniser le microphone avec le récepteur ?

Allumez les deux appareils. Sur le récepteur, appuyez sur le bouton SYNC jusqu'à voir le symbole d'association et entendre un bip. Sur le microphone, appuyez deux fois sur le bouton POWER. Le témoin du micro clignote puis s'arrête, un bip confirme la synchronisation.

Que faire si le microphone ne produit aucun son ?

Vérifiez que le récepteur est allumé et que le microphone a des piles fonctionnelles. Contrôlez les connexions audio entre le récepteur et votre mélangeur/enregistreur. Assurez-vous que le gain et le volume du récepteur sont suffisants. Re-synchronisez les deux appareils.

Comment changer de canal en cas d'interférence ?

Utilisez les boutons Channel Up/Down sur le récepteur pour sélectionner l'un des 16 canaux disponibles. Assurez-vous que le microphone est à portée et qu'il n'y a pas d'obstacles dans la ligne de vue.

Quelle est la portée maximale du système ?

La portée est d'environ 30 mètres en environnement dégagé, sans obstruction. Les murs et autres obstacles peuvent réduire la portée.

Combien de temps durent les piles du microphone ?

Avec deux piles AA alcalines, l'autonomie est d'au moins 5 heures d'utilisation continue.

Comment nettoyer le microphone et le récepteur ?

Utilisez un chiffon doux et sec. Pour les taches tenaces, un chiffon légèrement humide avec de l'eau convient. N'utilisez jamais de solvants ou de produits chimiques volatils.

Puis-je utiliser d'autres antennes que celles fournies ?

Non, seules les antennes d'origine ou approuvées par un centre de service agréé doivent être utilisées. L'utilisation d'antennes non autorisées peut violer la conformité légale et annuler la garantie.

Que faire si la qualité audio est mauvaise ?

Passez à un autre canal. Vérifiez qu'il y a une ligne de vue claire entre le microphone et le récepteur. Assurez-vous d'être dans la portée opérationnelle. Déployez correctement les antennes. Éteignez les appareils à micro-ondes ou à induction à proximité.

Le récepteur ne s'allume pas, que vérifier ?

Assurez-vous que l'adaptateur secteur est correctement branché à la prise d'alimentation CC (DC 12–17V, 500 mA) et que la prise murale fonctionne. Vérifiez que l'interrupteur du récepteur est en position ON.

Puis-je utiliser ce microphone avec des équipements professionnels ?

Oui, le récepteur dispose de sorties XLR symétrique et TRS compatibles avec la plupart des mélangeurs, amplificateurs et enregistreurs professionnels. Assurez-vous de connecter le bon câble.

MODE D'EMPLOI GDX2000M GEMINI

1. Écran Large
2. Affichage LCD
3. Interrupteur
4. Couvercle de la Batterie
5. Compartiment de la Batterie

DESTINATAIRE

1. Interrupteur
2. Bouton de Synchronisation
3. Bouton de Canal Bas

4. Bouton Channel Up

5. Affichage LDC

6. Contrôle du Volume de Sortie
7. Antenne
   13.Sortie XLR Symétrique
   14.Sortie TRS
8. Entrée d'Alimentation CC

FUNCKTIONS

GERMAN //

SENDER (MIKROFON)

Ce système de microphone numérique sans fil fonctionne sur une bande de 2.4GHz, ce qui elimine la plupart des problèmes d'interférence radio rencontres avec les équipements sans fil analogiques. Avec 16 canaux Sélectionnables, le microphone sans fil Gemini GDX Series permet de:gérer les problèmes d'intermodulation en appuyant simplement sur un bouton. Le traitement audio numérique intégré donne à votre voix une clarté et une profondeur professionnelles. Et l'appairage simple à un bouton signifie que vous n'avez plus jamais besoin d'utiliser des commutateurs DIP ou de dire les tableaux de féquences complexes.

CHARACTERISTIQUES PRINCIPALES

• Bande de Fréquences 2.4GHz
  Modulation GFSK
• Plage de Fonctionnement de 30M (sans obstruction)
• Format Audio 16 bits/38.4KHz
• Pas de Bruit de Radiofréquence
• Basse Consommation Energétique
  16 Chaines Disponibles

DECLARATION

Ce produit est capable de générer, receivevoir et émettre de l'énergie sans fil. S'il n'est pas installé et utilisé conformément aux instructions contenues dans ce manuel, il est possible que ce produit cause des interférences nuisibles aux autres appareils de communication sans fil à proximité. Veuillez utiliser ceci et tous les produits sans fil conformément aux lois nationales et fédérales. Nous déclinons toute responsabilité pour toute utilisation de ce produit qui ne relève pas de ce qui est couvert dans ce manuel. Ceci inclut, mais sans s'y limiter, la modification, l'amplification ou l'utilisation d'antennes de remplacement qui n'ont pas été emballées à l'origine avec ce produit ou obtenues auprès d'un partenaire de service autorisé.

CONSEILS D'UTILISATION ET DE SOINS

Assurez-vous que le récepteur et l'émetteur sont dans la ligne de mire l'un de l'autre.
- Veiliez à placer le récepteur sur une surface stable en cours d'utilisation.
Cet équipement n'est pasétanche.Prenez soin de le garder à l'abri de l'humiidity lorsqu'il est utilisé et entreposé.
- Evitez de placer l'appareil à la lumière directe du soleil ou dans un champ magnétique.
Lorsque you inserez ou retirez les piles de Iemetreur, voirlez a I'eteindre en premier.
Assurez-vous d'insérer les piles dans l'émetteur en respectant la polarité (indiquée sur l'appareil). Lorsque vous ne l'utilisez pas, il est conseilé de retarder les piles de l'émetteur et de les stocker séparément.
- Retirez l'adaptateur secteur lorsqu'il n'est pas utilisé.
- Il n'y a aucune piece réparable par l'utilisateur à l'intérieur de ce produit et l'ouverture du boîtier peut vous exposer à un choc électrique. L'ouverture du boîtier annule la garantie à moins d'être effectuee par un centre de service agreeé.
Utilisez un chiffon doux et sec pour nettoyer le produit. Pour une tâche difficile, il est acceptable d'utiliser un chiffon légarement humide avec de l'eau. N'utilisez jamais de solvant ou de produit chimique volatil pour nettoyer ce produit.

DéPANNAGE

Dans des conditions normales, vous ne devriez avoiraucun problemeautiliser vrometre microphone sans fil numerique Gemini GDX. Cependant, si vous avez des difficultés, veuillez suivre les conseils ci-dessous.

Pas de son:

• Verifiez que le recepteur est sous tension et que le niveau de charge du microphone est acceptable.
  Assurez-vous que l'audio entre le récepteur et votre mélangeur/enregistreur/etc. est connecté.
  Assurez-vous que le gain et le volume du récepteur sont tous deux affichés.
• Re-coupler le microphone au récepteur.

Mauvaise qualité audio ou interférence:

• Passez à l'un des 16 canaux disponibles.
• Vérifiez qu'il y a une ligne de vue claire entre le microphone et le récepteur.
  Assurez-vous que vous etes dans la portee operationnelle du recepteur.
• Vérifiez que les antennes sont correctement déployées.
• Eteignez/debranchez tous les apparéils de chauffage par induction ou à micro-ondes à proximité.

Remarque: Si vous suivez ces conseils et rencontrez toujours des problèmes, veuillez contacter notre equipope de service et de support.

SPECIFICATIONS

Fréquence porteuse
Canaux disponibles	2.404-2.474GHz
Déparation de fréquence	16
Plage dynamique	2MHz
THD	85dB
	<0.1%

Destinataire:

Alimentation
Consommation d'énergieDC 12-17V 500mA
Rapport signal sur brui	2W
Sensibilité du récepteu	>95dB
	80dBm

Émetteur (Mic):

Puisance de l'émetteur
Type de modulation	10mW
Ultra-Harmoniques	GFSK
Tension de la batterie	<20dBm
Utilisation continue	2 x 1.5V AA Batteries
	Au moins 5 heures

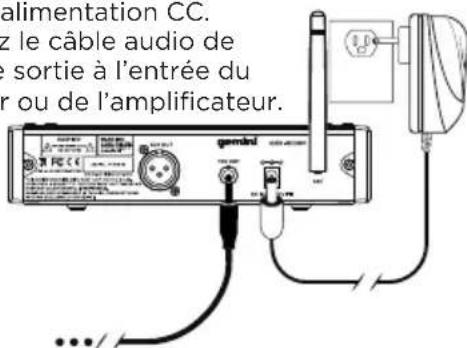

FONCTIONNEMENT DU RECEPTEUR

Branchez l'adaptateur secteur du secteur à

l'entrée d'alimentation CC. Connectez le cable audio de la prise de sortie à l'entrée du mélangeur ou de l'amplificateur.

Pour synchroniser le recepteur avec un émetteur, assurez-vous que les deux sont sous tension. Appuyez sur le bouton SYNC de l'amplituner jusqu'à ce que vous voyiez le symbole d'association et que vous entendiez un bip.

Maintenant, appuyez deux fois sur le bouton POWER de l'émetteur (micro). L'indicateur de micro clignotera pour vous faire savoir que le jumelage a commencé.

Lorsque le témoin du micro cesse de clignoter et que le bip retentit, vos appareils sont jumeés.

AFFICHAGE LCD

• Montre la force de l'émetteur
• Affiche le niveau d'entrée audio
• Affiche la chaîne actuèlement sélectionnée
• Indique un émetteur connecté et l'etat de synchronisation
• Affiche la fréquence sélectionnée

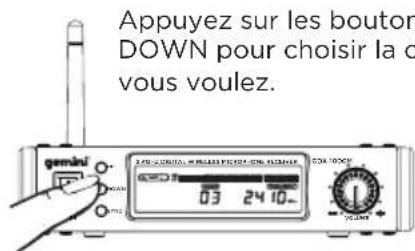

OPÉRATION DE SELECTION DE CANAL
