GDX2000M - Mikrofon GEMINI - Kostenlose Bedienungsanleitung

Produkttyp	Digitales drahtloses Mikrofon
Marke	Gemini
Modell	GDX2000M
Frequenzband	2,4 GHz
Modulation	GFSK
Anzahl Kanäle	16 wählbare Kanäle
Reichweite	30 Meter (ohne Hindernisse)
Audioformat	16 Bit / 38,4 kHz
Signal-Rausch-Verhältnis	>95 dB
Klirrfaktor	<0,1 %
Dynamikbereich	85 dB
Senderleistung	10 mW
Empfänger-Stromversorgung	DC 12–17 V, 500 mA
Empfänger-Leistungsaufnahme	2 W
Mikrofon-Stromversorgung	2 AA-Batterien à 1,5 V
Batterielaufzeit	Mindestens 5 Stunden
Audioausgänge	Symmetrischer XLR, TRS
Anzeige	LCD (Audiopegel, Signalstärke, Kanal, Frequenz, Synchronisationsstatus)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Feuchtigkeit, direkte Sonneneinstrahlung und Magnetfelder vermeiden.
Sicherheit	Keine vom Benutzer reparierbaren Teile. Öffnen des Gehäuses macht die Garantie ungültig. Nur zugelassenes Zubehör verwenden.

Häufig gestellte Fragen - GDX2000M GEMINI

Wie synchronisiere ich das Mikrofon mit dem Empfänger?

Schalten Sie beide Geräte ein. Drücken Sie am Empfänger die SYNC-Taste, bis das Kopplungssymbol erscheint und ein Piepton ertönt. Drücken Sie am Mikrofon zweimal die POWER-Taste. Die Mikrofon-LED blinkt und erlischt dann, ein Piepton bestätigt die Synchronisation.

Was tun, wenn das Mikrofon keinen Ton liefert?

Überprüfen Sie, ob der Empfänger eingeschaltet ist und das Mikrofon funktionierende Batterien hat. Kontrollieren Sie die Audioverbindungen zwischen Empfänger und Mischpult/Recorder. Stellen Sie sicher, dass Gain und Lautstärke am Empfänger ausreichend sind. Synchronisieren Sie die Geräte erneut.

Wie wechsle ich den Kanal bei Störungen?

Verwenden Sie die Tasten Channel Up/Down am Empfänger, um einen der 16 verfügbaren Kanäle auszuwählen. Stellen Sie sicher, dass sich das Mikrofon in Reichweite befindet und keine Hindernisse in der Sichtlinie sind.

Wie groß ist die maximale Reichweite des Systems?

Die Reichweite beträgt etwa 30 Meter in freier Umgebung ohne Hindernisse. Wände und andere Hindernisse können die Reichweite verringern.

Wie lange halten die Batterien des Mikrofons?

Mit zwei AA-Alkalibatterien beträgt die Betriebsdauer mindestens 5 Stunden bei kontinuierlicher Nutzung.

Wie reinige ich das Mikrofon und den Empfänger?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken reicht ein leicht mit Wasser angefeuchtetes Tuch. Verwenden Sie niemals Lösungsmittel oder flüchtige Chemikalien.

Kann ich andere als die mitgelieferten Antennen verwenden?

Nein, es dürfen nur die Originalantennen oder solche, die von einem autorisierten Servicezentrum genehmigt wurden, verwendet werden. Die Verwendung nicht autorisierter Antennen kann gegen gesetzliche Vorschriften verstoßen und die Garantie ungültig machen.

Was tun, wenn die Audioqualität schlecht ist?

Wechseln Sie zu einem anderen Kanal. Stellen Sie sicher, dass eine klare Sichtlinie zwischen Mikrofon und Empfänger besteht. Achten Sie darauf, sich in der Betriebsreichweite zu befinden. Entfalten Sie die Antennen ordnungsgemäß. Schalten Sie nahegelegene Mikrowellen- oder Induktionsgeräte aus.

Der Empfänger schaltet sich nicht ein, was ist zu überprüfen?

Stellen Sie sicher, dass das Netzteil ordnungsgemäß an den DC-Stromeingang (12–17 V, 500 mA) angeschlossen ist und die Steckdose funktioniert. Prüfen Sie, ob der Empfängerschalter auf ON steht.

Kann ich dieses Mikrofon mit professioneller Ausrüstung verwenden?

Ja, der Empfänger verfügt über symmetrische XLR- und TRS-Ausgänge, die mit den meisten professionellen Mischpulten, Verstärkern und Recordern kompatibel sind. Achten Sie darauf, das richtige Kabel anzuschließen.

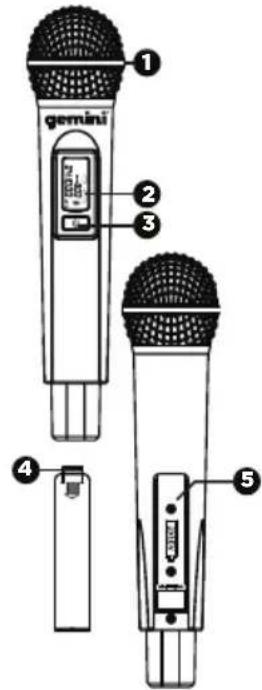

BEDIENUNGSANLEITUNG GDX2000M GEMINI

1. Breitbart
2. LCD Bildschirm
3. Stromschalter
4. Batterieabdeckung
5. Batteriefach

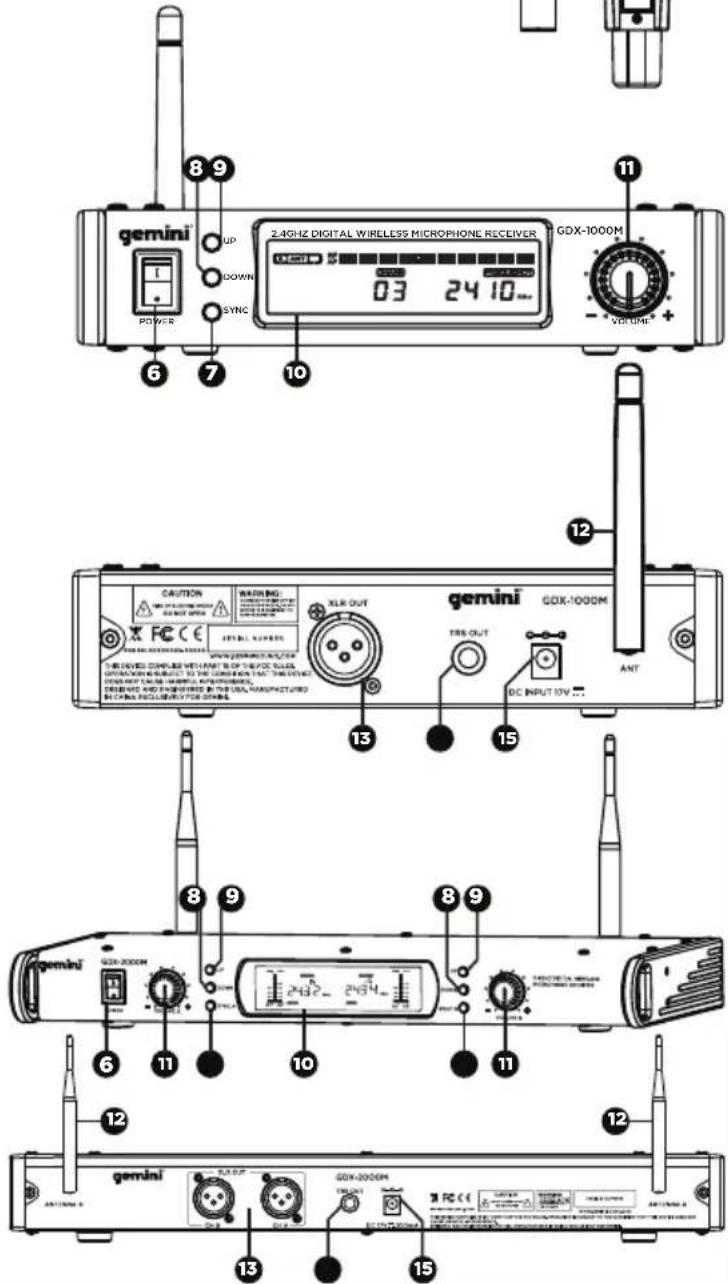

EMPFÄNGER

1. Stromschalter
2. Synchronisierungsschaltfläche
3. Abwärtskanal Schaltfläche

4. Kanal hoch Taste

5. LDC Anzeige

6. Ausgabe Lautstärkeregelung
7. Antenne
8. Symmetrischer XLR Ausgang
9. TRS Ausgang
10. Gleichstromeingang

ENGLISH //

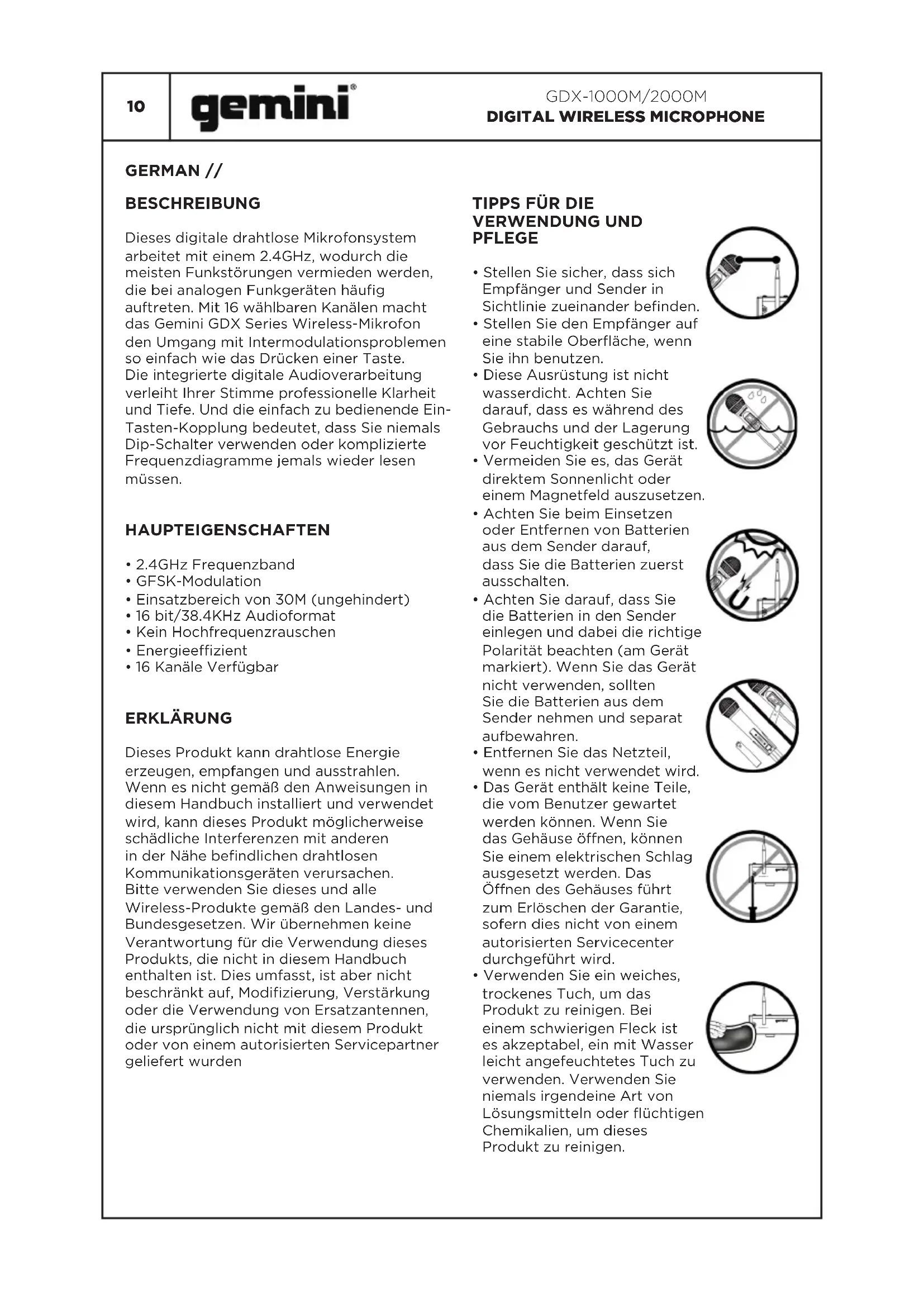

DESCRIPTION

Dieses digitale drahtlose Mikrofonsystem arbeitet mit einem 2.4GHz, wodurch die meisten Funkstörungen vermieden werden, die bei analogen Funkgeräten fühlig auftreten. Mit 16 wählbaren Kanälen macht das Gemini GDX Series Wireless-Mikrofon den Umgang mit Intermodulationsproblemen so einfach wie das Drücken einer Taste. Die integrierte digitale Audioverarbeitung verleiht ihrer Stimme professionelle Klarheit und Tiefe. Und die einfach zu bedienende Ein-Tasten-Kopplung bedeutet, dass Sie niemals Dip-Schalter verwenden oder komplizierte Frequenzdiagrammejemals wieder lesen,müssen.

HAUPTEIGENSCHAFTEN

2.4GHz Freqenzband
GFSK-Modulation
- Einsatzbereich von 30M (ungehindert)
16 bit/38.4KHz Audioformat
- Kein Hochfrequenzrauschen
Energieeffizient
16 Kanäle Verfugbar

ERKLÄRUNG

Dieses Produkt kann drahtlose Energie erzeugen, empfangen und ausstrahlen. Wenn es nicht gemäß den Anweisungen in thisem Handbuch installiert und verwendet wird, kann diese Produkt möglicherweise schädliche Interferenzen mit anderen in der Höhe befindlichen drahtlosen Kommunikationsgeräten verursichen.itte verwenden Sie theseis und alle Wireless-Produkte gemäß den Landes- und Bundesgesetzen. Wir übernehmen keine Verantwortung fur die Verwendung dieser Produkte, die nicht in thisem Handbuch enthalten ist. Dies umfasst, ist aber nicht beschränkt auf, Modifizierung, Verständigung oder die Verwendung von Ersatzantennen, die ursprünglich nicht mit thisem Produkt oder von einem autorisierten Servicepartner gefleiert wurden

TIPPS FÜR DIE VERWENDUNG UND PFLEGE

• Stellen Sie sichere, dass sich Empfänger und Sender in Sichtlinie zueinander befinden.
• Stellen Sie den Empfänger auf eine stabile Oberfläche, wenn Sieihn benutzen.
• These Ausrüstung ist nicht wasserdicht. Achten Sie daraufuf, dass es während des Gebrauchs und der Lagerung vor Feuchtigkeit geschützt ist.
• Vermeiden Sie es, das Gerät direktem Sonnenlicht oder einem Magnetfeld auszusetzen.
• Achten Sie beim Einsetzen oder Entfernen von Batterien aus dem Sender daraufuf, dass Sie die Batterien zuerst ausschalten.
• Achten Sie daraufuf, dass Sie die Batterien in den Sender einlagen und damit die richtige Polarität beachten (am Gerät markiert). Wenn Sie das Gerät nicht verwenden, sollenn Sie die Batterien aus dem Sendernehmen und separat aufbewahren.
• Entfernen Sie das Netzteil, wenn es nicht verwendet wird.
  Das Gerät enthalt keine Teile, die vom Benutzer gewartet werden konnen. Wenn Sie das Gehäuse öffnen, konnen Sie einem elektrischen Schlag ausgesetzt werden. Das Öffnen des Gehäuses führt zum Erlöschen der Garantie, sofern dies nicht von einem autorisierten Servicecenter durchgeführt wird.
• Verwenden Sie ein weiches, trockenes Tuch, um das Produkt zu reinigen. Bei einem schwierigen Fleck ist es akzeptabel, ein mit Wasser leicht angefeuchtetes Tuch zu verwenden. Verwenden Sie niemals irgendeine Art von Lösungsmitteln oder fluchtigen Chemikalien, um diese Produkt zu reinigen.

FEHLERBEHEBUNG

Unter normalen Bedingungen sollen den Sie Ihr Gemini GDX Digital Wireless Mikrofon problemlos bedienen konnen. Sollen Sie jedoch Schwierigkeiten haben, folgen Sieitte den folgenden Tipps.

Kein Ton:

• Stellen Sie sicher, dass der Empfänger mit Strom versorgt wird und das Mikrofon einen akzeptablen Akkuladestand hat.
• Stellen Sie sichere, dass Audio zwischen dem Receiver und Ihr remixer/recorder/etc. Ist verbunden.
• Stellen Sie sichere, dass Verstärkung und Lautstärke für den Empfänger beide aufgedreht sind.
  Koppeln Sie das Mikrofon erneut mit dem Empfänger.

Schlechte Audioqualität oder Interferenzen:

• Wechseln Sie zu einem anderen der 16 verfügbaren Kanäle.
• Stellen Sie sicher, dass zwischen Mikrofon und Empfänger eine frei Sichtverbindung besteht.
• Stellen Sie sich, dass Sie sich innerhalb der Reichweite des Empfängers befinden.
• Überprüfen Sie, ob die Antennen richtig eingesetzt sind.
• Schalten Sie das Gerät von allen Induktionsheizungen oder Mikrowellengeräten in der Nähe aus.

Hinweis: Wenn Sie diese Tipps beachten und weiterhin Probleme haben, wenden Sie sichitte an unser Service- und Support-Team.

SPEZifikATIONEN

Gesamtleistung:

Trägerfrequenz	2.404-2.474GHz
Verfügbare Kanäle	16
Frequenztrennung	2MHz
Dynamikbereich	85dB
THD	<0.1%

Empfänger:

Stromversorgung	DC 12-17V 500mA
Stromverbrauch	2W
Rauschabstand	>95dB
Empfängeremphinfelchtkeit	80dBm

Sender (Mic):

Sendeleitung	10mW
Modulationstyp	GFSK
Ultra-Oberschwingungen	<20dBm
Batteriespannung	2 x 1.5V AA Batteries
Kontinuierliche Nutzung	Mindestens 5 Stunden

BETRIEB DES EMPFÄNGERS

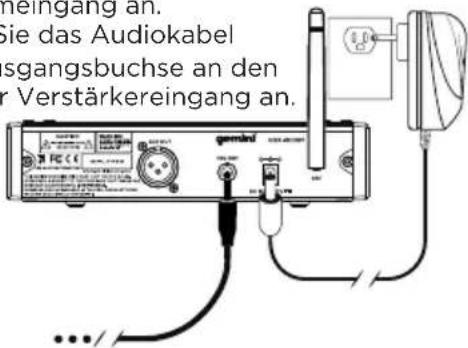

Schlieben Sie das Netzteil

vom Stromnetz an den Gleichstromeingang an.

Schlieben Sie das Audiokabel von der Ausgangsbuchse an den Mixer- oder Verstärkereingang an.

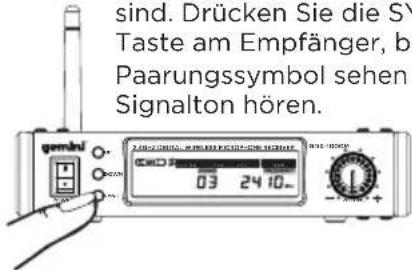

Um den Empfänger mit einem Sender zu synchronisieren, stellen Sie sicher, dass beiden eingeschaltet sind. Drücken Sie die SYNC-Taste am Empfänger, bis Sie das Paarungssymbol sehen und einen Signatlon horen.

Drücken Sie nun zweimal die POWER-Taste am Sender (Mikrofon). Die Mikrofonanzeige blinkt, damit Sie wissen, dass die Kopplung begonnen hat. Wenn die Mikrofonanzeige aufhört zu blinken und de Piepton ertont, sind ihre Geräte gekoppelt.

LCD BILDSCHIRM

• Zeigt die Stärke des Senders an
• Zeigt den Audioeingangspegel an
• Zeigt den aktuellen ausgewählten Kanal an
• Zeigt einen angeschlossenen Sender und den Synchronisierungsstatus an
• Zeigt die ausgewählte Frequenz an

KANAL-AUSWAHL-BETRIEB

Wahlen Sie mit den Tasten UP oder DOWN den gewünschten Kanal.
