Marque	Legrand
Modèle	ADPD703H
Type de produit	Variateur pour lampe à incandescence
Tension d'alimentation	120 V CA, 60 Hz
Système compatible	Legrand adorne
Installation	Boîtier électrique standard
Nombre de voies	1-pôle (simple) ou 3-voies (avec commutateur)
Réglage de l'intensité lumineuse maximale	Oui, molette intégrée
Nettoyage	Chiffon propre et humide, sans produits chimiques
Pays d'origine	Fabriqué en Chine
Garantie	Garantie limitée à vie (voir site adorne.com/warranty)
Fonctions principales	Variation d'intensité pour lampes à incandescence, réglage de la luminosité max
Consignes de sécurité	Couper l'alimentation avant installation ; ne pas utiliser avec fluorescent, moteur ou transformateur ; faire appel à un électricien qualifié si nécessaire
Entretien	Essuyer avec un chiffon propre et humide ; ne pas utiliser de détergents
Type de lampe compatible	Lampes à incandescence uniquement (ne pas utiliser avec LED, fluorescent, etc.)
Mise à la terre requise	Oui, raccorder le fil de mise à la terre
Dimensions du cadre (approx.)	Standard 1-gang (non fourni)

FOIRE AUX QUESTIONS - ADPD703H LEGRAND

Comment installer le variateur ADPD703H ?

Avant toute intervention, coupez l'alimentation au niveau du coffret électrique. Suivez les instructions de la notice : retirez les entretoises, raccordez les fils (terre, neutre, phase) selon le schéma, fixez le boîtier, puis enclenchez le variateur et la plaque murale. Si vous avez un doute, faites appel à un électricien qualifié.

Quels types d'ampoules puis-je utiliser avec ce variateur ?

Ce variateur est conçu uniquement pour les lampes à incandescence. Ne l'utilisez pas avec des ampoules fluorescentes, LED, ni avec des appareils motorisés ou alimentés par transformateur, pour éviter tout risque de surchauffe.

Puis-je utiliser ce variateur avec des ampoules LED ?

Non, ce variateur n'est pas compatible avec les LED. Il est destiné exclusivement aux lampes à incandescence. L'utilisation avec des LED peut entraîner un dysfonctionnement ou des dommages.

Quelle est la puissance maximale supportée ?

La puissance maximale n'est pas indiquée dans la notice. Veuillez vérifier l'étiquette sur le variateur lui-même ou consulter le site Legrand pour les spécifications exactes. Ne dépassez jamais la puissance indiquée.

Comment régler l'intensité lumineuse maximale ?

Retirez le couvercle en appuyant sur l'enclencheur en bas au centre. Tournez la molette vers le bas pour réduire la tension de sortie (jusqu'à -10%). Remettez le couvercle en place en le crochetant en haut et en l'abaissant. Les curseurs doivent rester en position.

Puis-je utiliser ce variateur dans un montage à trois voies ?

Oui, mais utilisez un variateur et un commutateur (pas deux variateurs). Suivez le schéma de câblage : le fil commun/phase se connecte à HOT, un fil à 1-POLE, et le dernier à 3-WAY.

Comment retirer la plaque murale ?

Insérez un tournevis à tête plate dans les rainures situées à l'arrière de la plaque et tournez lentement pour la déclipser. Attention à ne pas rayer la surface.

Que faire si le variateur ne fonctionne pas ?

Vérifiez d'abord que l'alimentation est rétablie et que les connexions sont correctes. Assurez-vous d'utiliser des lampes à incandescence compatibles. Si le problème persiste, contactez un électricien qualifié ou consultez la garantie Legrand.

Puis-je installer ce variateur moi-même ?

Si vous avez des connaissances en électricité et comprenez les instructions, vous pouvez l'installer vous-même. Dans le cas contraire, faites appel à un électricien qualifié pour éviter tout risque de choc électrique.

Où trouver la garantie ?

Les informations sur la garantie limitée à vie sont disponibles sur le site adorne.com/warranty. Vous pouvez également en faire la demande par écrit avec preuve d'achat à Legrand.

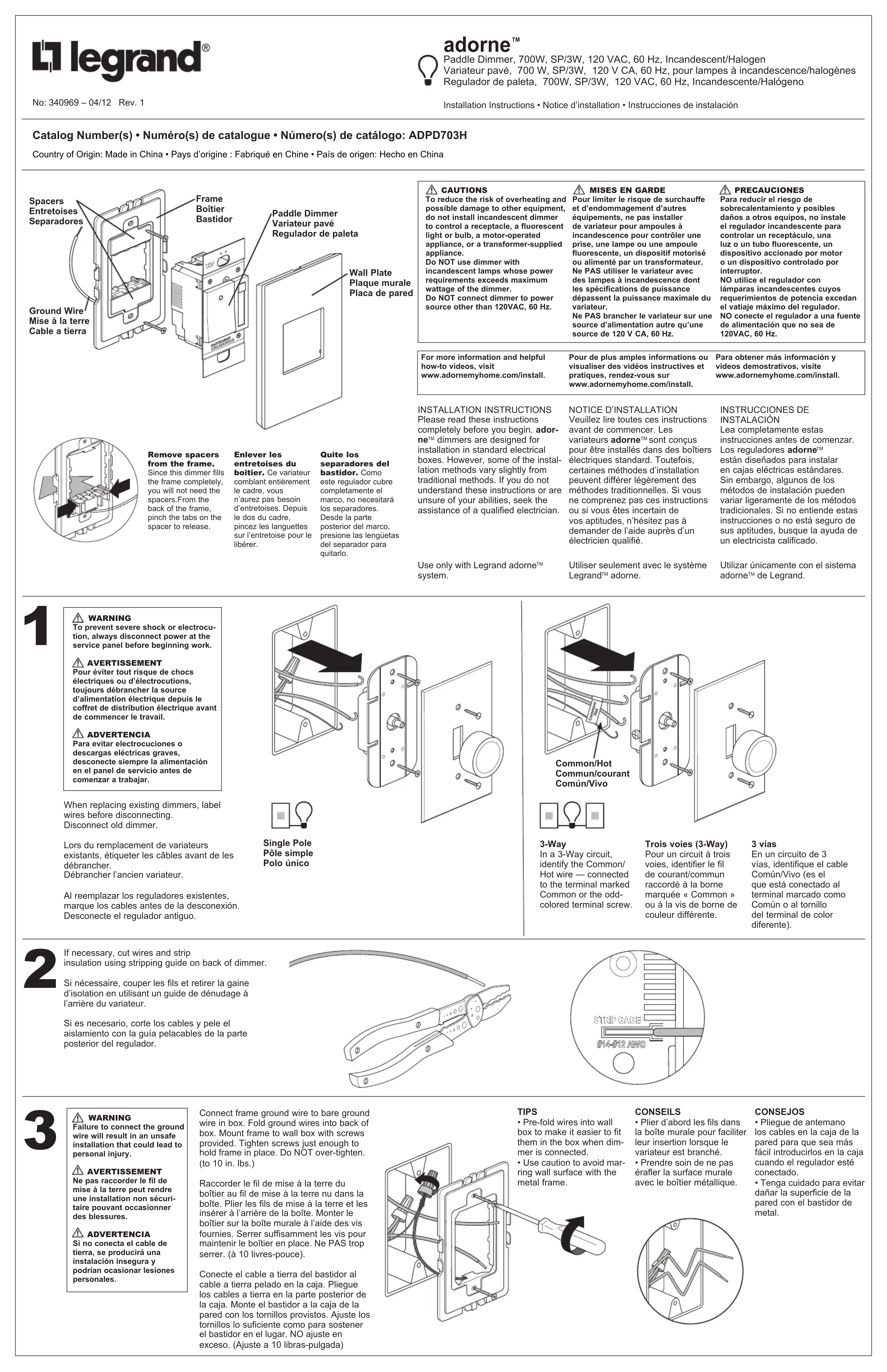

MODE D'EMPLOI ADPD703H LEGRAND

Country of Origin: Made in China • Pays d'origine : Fabriqué en Chine • País de origen: Hecho en China

Remove spacers from the frame. Since this dimmer fill the frame completely you will not need the spacers. From the back of the frame, pinch the tabs on the spacer to release.
Enlever les entretoises du boîtier. Ce variateur comblant entièrement le cadre, vous n'aurez pas besoin d'entretoises. Depuis le dos du cadre, pincez les languettes sur l'entretoise pour le libérer.
Quite los separadores del bastidor. Como este regulador cubre completamente el marco, no necesitará los separadores. Desde la parte posterior del marco, presione las lengüetas del separador para quitarlo.
CAUTIONS To reduce the risk of overheating and possible damage to other equipment, do not install incandescent dimmer to control a receptacle, a fluorescent light or bulb, a motor-operated appliance, or a transformer-supplied appliance. Do NOT use dimmer with incandescent lamps whose power requirements exceeds maximum wattage of the dimmer. Do NOT connect dimmer to power source other than 120VAC, 60 Hz.
△ MISES EN GARDE Pour limiter le risque de surchauffe et d'endommagement d'autres équipements, ne pas installer de variateur pour ampoules à incandescence pour contrôler une prise, une lampe ou une ampoule fluorescente, un dispositif motorisé ou alimenté par un transformateur. Ne PAS utiliser le variateur avec des lampes à incandescence dont les spécifications de puissance dépassent la puissance maximale du variateur. Ne PAS brancher le variateur sur une source d'alimentation autre qu'une source de 120 V CA, 60 Hz.
PRECAUCIONES Para reducir el riesgo de sobrecalentamiento y posibles daños a otros equipos, no instale el regulador incandescente para controlar un receptáculo, una luz o un tubo fluorescente, un dispositivo accionado por motor o un dispositivo controlado por interruptor. NO utilice el regulador con lámparas incandescentes cuyos requerimientos de potencia excedan el vatiaje máximo del regulador. NO conecte el regulador a una fuente de alimentación que no sea de 120VAC, 60 Hz.
For more information and helpful how-to videos, visit www.adornemyhome.com/install.
Pour de plus amples informations ou visualiser des vidéos instructives et pratiques, rendez-vous sur www.adornemyhome.com/install.
Para obtener más información y videos demostrativos, visite www.adornemyhome.com/install.
INSTALLATION INSTRUCTIONS Please read these instructions completely before you begin. adorne™ dimmers are designed for installation in standard electrical boxes. However, some of the installation methods vary slightly from traditional methods. If you do not understand these instructions or are unsure of your abilities, seek the assistance of a qualified electrician.
NOTICE D'INSTALLATION Veuillez lire toutes ces instructions avant de commencer. Les variateurs adorme™ sont conçus pour être installés dans des boîttiers électriques standard. Toutefois, certaines méthodes d'installation peuvent différer légèrement des méthodes traditionnelles. Si vous ne comprenez pas ces instructions ou si vous êtes incertain de vos aptitudes, n'hésitez pas à demander de l'aide auprès d'un électricien qualifié.
INSTRUCCIONES DE INSTALACIÓN Lea completamente estas instrucciones antes de comenzar. Los reguladores adorne™ están diseñados para instalar en cajas eléctricas estándares. Sin embargo, algunos de los métodos de instalación pueden variar ligeramente de los métodos tradicionales. Si no entiende estas instrucciones o no está seguro de sus aptitudes, busque la ayuda de un electricista calificado.
Use only with Legrand adorne ^™ system.
Utiliser seulement avec le système Legrand™ adorne.
Utilizar únicamente con el sistema adorne™ de Legrand.

1

AVERTISSEMENT Pour éviter tout risque de chocs électriques ou d'électrocutions, toujours débrancher la source d'alimentation électrique depuis le coffret de distribution électrique avant de commencer le travail.

Lors du remplacement de variateurs existants, étiqueter les câbles avant de les débrancher. Débrancher l'ancien variateur.

Si nécessaire, couper les fils et retirer la gaine d'isolation en utilisant un guide de dénudage à l'arrière du variateur.

⚠ AVERTISSEMENT Ne pas raccorder le fil de mise à la terre peut rendre une installation non sécuritaire pouvant occasionner des blessures.

Raccorder le fil de mise à la terre du boîtier au fil de mise à la terre nu dans la boîte. Plier les fils de mise à la terre et les insérer à l'arrière de la boîte. Monter le boîtier sur la boîte murale à l'aide des vis fournies. Serrer suffisamment les vis pour maintenir le boîtier en place. Ne PAS trop serrer. (à 10 livres-pouce).

- Plier d'abord les fils dans la boîte murale pour faciliter leur insertion lorsque le variateur est branché. - Prendre soin de ne pas érafler la surface murale avec le boîtier métallique.

CONSEJOS

Brancher le nouveau variateur comme illustré. Insérer les fils dans les bornes et serrer fermement les vis. Ne PAS trop serrer. (à 10 livres-pouce).

REMARQUE : Aucun déclassement multivariateurs n'est nécessaire.

REMARQUE : Avec une lumière de localisation ou une veilleuse adorne, se reporter aux instructions correspondante de cette étape.

- Raccorder un fil à « 1-POLE » (pôle simple).

• Raccorder l'autre fil à « HOT ».

- Ne PAS utiliser « 3-WAY ».

Polo único

• Raccorder le fil identifié par « Common/Hot »

(commun/courant) de l'étape 1 à « HOT » (courant).

- Raccorder l'un des autres fils à « 1-POLE » (pôle

simple)

• Raccorder le dernier fil à « 3-WAY » (3 voies).

3 vías

REMARQUE : Dans une installation à trois voies, utiliser un variateur et un commutateur. Ne PAS utiliser deux variateurs.

Plier soigneusement les fils dans la boîte. Enclencher le variateur sur le cadre

REMARQUE : Si un variateur doit être enlevé du cadre, retirer d'abord le cadre de la boîte murale pour accéder aux quatre languettes de verrouillage situées à l'arrière du variateur. Insérer un tournevis à tête plate à l'arrière du boîtier et appuyer sur les languettes du variateur pour le déverrouiller et le pousser vers l'avant.

Réglage de l'intensité lumineuse maximale

Le variateur est préréglé de façon à ce que le réglage le plus élevé offre une luminosité maximale. Pour réduire la luminosité maximale et économiser l'énergie, ajuster l'intensité lumineuse maximale. Retirer le couvercle en appuyant sur l'enclencheur situé en bas au centre et soulever le couvercle.

Faire tourner la molette vers le bas pour réduire la tension de sortie. Le réglage maximal fait baisser la tension de sortie de 10 %.

Remettre le couvercle en place. Le crocheter en haut et l'abaisser par rotation pour l'enclencher. Remarque :Les curseurs doivent rester dans la même position lors du remontage du couvercle.

Enclencher la plaque murale dans le boîtier. Trois arrêts par enclenchement sont disponibles pour permettre de choisir l'alignement de la plaque murale avec la surface frontale du variateur.

REMARQUE – Si la plaque murale doit être retirée, insérer un tournevis à tête plate dans les rainures situées à l'arrière de la plaque et les tourner lentement.

Essuyer le variateur avec un chiffon propre et humide. NE PAS nettoyer le variateur avec des produits chimiques ou des détergents.

Les informations relatives à la garantie à vie limitée des produits adorne sont disponibles sur le site www.adorne.com/warranty. Les informations relatives à la garantie limitée des produits adorne™ peuvent également être obtenues gratuitement sur demande écrite accompagnée de la preuve d'achat (y compris la date d'achat), à l'adresse suivante :

Legrand
