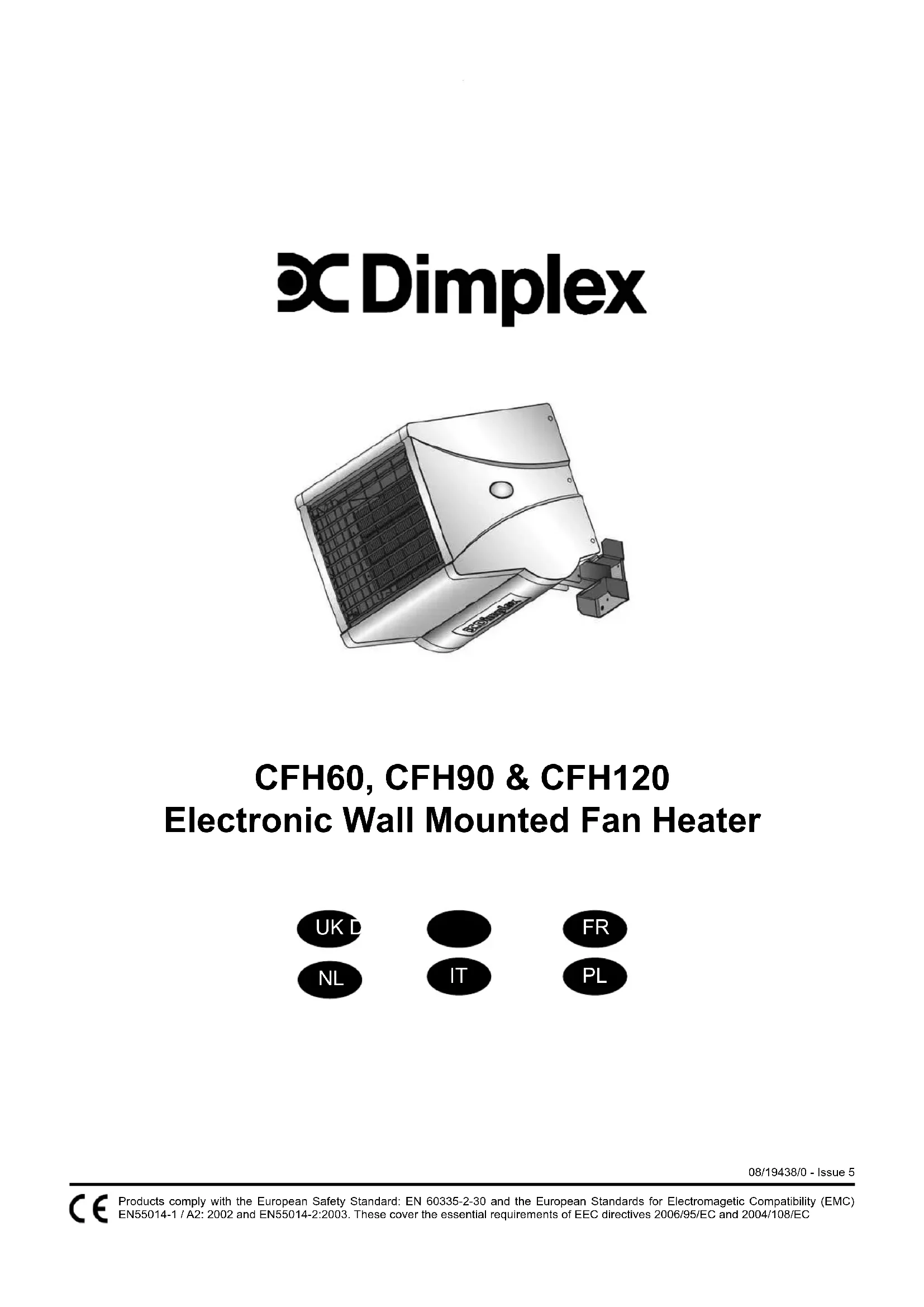

MODE D'EMPLOI CFH60 DIMPLEX
NE PAS COUVRIR NI OBSTRUER la grille d'entree ou de sortie d'air.
Toujours débrancher l'alimentation avant d'effectuer toute opération d'entretien sur ce produit.
AVERTISSEMENT : Isoler l'alimentation électrique de TOUTES les unités de connexion modulaire lors de la maintenance
S'ASSURER QUE L'APPAREIL EST RELIE À LA MASSE.
Cet appareil de chauffage ne doit pas etre place juste au-dessus ou en dessous d'une prise ou d'un boitier de connexion fixes.
Tenir les matieres combustibles, telles que ridesaux et autres tissus d'ameublement, eoignees de la faque, des cotes et de l'arrive du chauffage.
NE PAS utilise a proximé immediate d'une baignoire, d'une douche ou d'une piscine.
Ne pas utiliser cet apparéil de chauffage dans des endroits très poussièux.
NE PAS conserveur ou utiliser de produits ou d'aerosols infl ammables a proximite de l'appareil, ceci constitue un RISQUE D'INCENDIE.
NE PAS insérer de corps étrangers dans les orifices de l'appareil, Ceci pourrait entraîner des blessures, provoquer un choc électrique ou endommager l'appareil.
Ce produit doit être fi xé en toute sécurité à un mur solide.
S'assurer que les cables d'alimentation ont une intense de courant admissible correcte et qu'ils sont protégés par un fusible adapté.
Cet apparéil doit uniquement être connecté à l'installation électrique des locaux par le biais d'un conduit.
Ne pas éclabousser ou immerger le produit.
Dans des toilettes ou salles d'eau, le dispositif doit etre mont de telle sorte qu'aucune piece ne puisse etre accessible par une personne utilisant une baignoire ou une douche fi xees au sol.
Dans des toilettes ou salles d'eau, un sectionneur doit etre installé a l'extérieur de la cabine située a coté de la porte d'entree.
Le panneau de commande ne doit pas etre instalé dans des toilettes ou salles d'eau.
NE PAS toucher l'appareil avec les mains mouillées.
NE PAS utilise l'appareil de chauffage pour secher du linge.
NE PAS faire fonctionner l'appareil de chauffage si les cables se trouvent devant la grille de sortie d'air située à l'avant.
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes aux capacités physiques, sensorieles ou mentales réduites ou manquant d'expérience et de connaissances, pourvu qu'ils bénéfici cient d'une surveillance ou d'instructions quant à l'utilisation de l' apparéil de façon sécurisée et qu'ils complènent les risques encourus. Les enfants ne doivent pas journé avec cet apparéil. Aucune opération de nettoyage et d'entretien réalisable par l'utilisateur ne doit être effectuee par des enfants sans supervision constante.
Les enfants aegs de moins de 3 ans doivent etre tenus a distance de l'appareil, a moins quils ne soient surveillés en permanence.
Les enfants âgés entre 3 ans et 8 ans doivent uniquement être autorisés à allumer et éteindre l'appareil à condition que celui-ci soit déjà place ou installé dans sa position d'utilisation normale et qu'ils aient reçu les instructions nécessaires et soient supervisés pour utiliser l'appareil en toute sécurité et en complRentant les risques encourus. Les enfants de trois à huit ans ne doivent pas brancher, régler ou nettoyer l'appareil ou effectuer aucune des opérations de nettoyage et d'entretien réalisables par l'utilisateur.
ATTENTION: certaines pieces de ce produit peuvent chauffer à haute température et cause des brûlures. Étre très attentif lorsque des enfants et des personnes vulnérables sont prênts.
La brochure d'utilisation est inséparable de l'appareil et doit être protégée et conservée. En cas de changement de propriété, cette brochure doit rester avec l'appareil et soit mise à la disposition du nouveau propriétaire.
S'assurer que les instructions relatives aux interventions manuelles sont bien respectees a tout moment.
AVERTISSEMENT : cet appeareil de chauffage n'est pas équipé d'un dispositif de contrôle de la température ambiente.
Ne pas utiliser ce chauffage dans de petites pieces, si elles sont occupées par des personnes incapables d'en sortir par ellesmêmes, sauf si elles sont surveillées en permanence.
Le chauffage doit être installé au moins 2 mètres au-dessus du sol.
Ne pas eteindre le chauffage sur le di spositif d'isolement lorsque l'unité est en marche. En effet, cette manoeuvre empêchera l'activation prioritaire du ventilateur. Sans celle-ci, les fusibles sont susceptibles de sauter en raison de I'exces de chaleur ne pouvant pas etre dissipé.
Gamage de radiateurs souffl ants pour montage mural, robustes et puissants, concus pour compléter la gamme de rideaux d'air de Dimplex affin de chauffer des environnements commerciaux et d'industrie légere.
Les chauffages augmentent progressivement la température de l'air dans unBATIMENT et doit êtreplacesde façon à permettre une répartition homogène de la température.
Les puissances disponibles pour ce produit sont 6kW, 9kW et 12kW. Chaque produit est doté de circuits électroniques intégrés qui permettent de le relier en chaine à un panneau de commande électronique (CFCH) ou à un système de gestion de l'énergie du batiment.
La connectivité entre l'appareil et le panneau de commande est réalisée grâce à un cable de réseau local LAN (CAT5, CAT5E ou CAT6), et la confi guration des broches est de type 1 à 1.
Le contrôleeur électronique offre plusieurs fonctionnalités, dont une commande par thermostat. Pour obtenir de plus amples informations à ce sujet, se reporter au mode d'emploi du CFCH.
| Modèle P | Issuance calorifi que kW | Alimentation électrique | Tension électrique (par phase) A | Poids KG | Hauteur d'installation min M |
| CFH60 3 | 6 380-415V- | 3PN 9.0 13 | 2 | | |
| CFH90 6 | 9 380-415V- | 3PN 13.3 | 14 | 2 | |
| CFH120 | 6 / 12 | 380-415V~ 3PN | 17.5 | 14 | 2 |
Alimentation électrique et connexions de commande
Remarque: L'installation de cet apparéil doit être effectue par un électricien compétent, conformément à la réglementation IEE en vigueur concernant les cablages électriques.
Tous les produits sont équipés d'une commande à microproesseur. Sur tous les modèles CFH, pour effectuer les branchements électriques et les connexions de commande, retarder le panneau d'accès à la zone de contrôle et le panneau inférieur. Pour retarder le panneau d'accès à la zone de contrôle (élement « y » de la figure 4), enlever les deux attaches rapides et faire pivoter le panneau comme indiqué. Pour retarder le panneau inférieur (élement « x » de la figure 4), enlever les deux vis et faire coulisser le panneau vers l'extérieur comme indiqué.
Remarque: Un sectionneur local adapté doit être installé dans le circuit d'alimentation électrique, aussi pres que possible de l'appareil, avec un écartement de 3 mm minimum à chaque pôle.
A-PCB
B - Prise des blocs de jonction
C-Circuit du coupe-circuit
D - Prises LAN
E-Éléments
M - Moteur
Acheminer le cable d'alimentation (voir « x » sur la Fig.5) vers les blocs terminal « z», (les deux points d'entrée du cable doivent raccordés avec un presse-étoupe). Proceder au raccordement électrique tel qu'il est montré sur la Fig. 7 et l'acheminer vers le panneau arrière.
En utilisant le cable LAN (voir « y » sur la Fig.5, relier la commande à la prise BUS IN « w », également décrite sur la Fig.5, acheminer ce cable vers le panneau arrêté et le raccorder au panneau de contrôle électrique (CFCH) en utilisant un conduit approprié en cas de besoin. Se référer aux instructions relatives au CFCH pour l'installation et les connexions du panneau de commandelectronique. Remettre le panneau inférieur et le panneau d'accès à la zone de contrôle, puismettre le radiateur et le panneau de commandelectronique installé sous tension. S'assurer que tous les réglages des commandes fonctionnement correctement.
Montage mural
Retirer le support de montage mural de l'arriere du radiateur et s'en servir (voir la figure 2) pour marquer les positions des trous sur le mur (une hauteur minimale de 2 metres est requise entre le niveau du sol et le bas du support). Pour les murs en béton ou en brique, percer les trous, puis les boucher. Installer le support de montage mural sur le mur et assembler l'appareil au tube prolongateur en serrant un boulon et un écrou à oreilles sur le trou 1 indiqued dans la figure 3a. Incliner l'appareil comme indiqued dans la figure 3b et le maintainir en position en installing le boulon et l'écrou à oreilles restants dans le trou 2. Orienter l'appareil de chauffage selon l'angle souhaite et serrer les trois écrous à oreilles. Une clé Allen de 6 mm peut être utilisée pour serrer les écrous.
Utilisation à l'aide du panneau de commande - CFCH
Mettre le radiateur souffant et le panneau de commande électronique sous tension. Lorsque toutes les unités sont sous tension et qu'une connexion est établie entre le contrôleur et l'unité principale, un voyant lumineux du contrôleur s'allume pour indiquer que les unités fonctionnent. Se reporter au mode d'emploi du CFCH pour connaître le fonctionnement du panneau de commande électronique.
Arrêt différé
Contacteur de porte (décompte 3 mn): En cablant le contacteur de portecome un contact normalement ouvert, ainsi que le montre la figure l'opération suivante est réalisée:
- Dans la minute qui suit la fermeture du contact, l'appareil fonctionne selon les conditions préalablement définies.
- Entre 1 et 2 minutes, l'appareil fonctionne en marche réduite.
- Entre 2 et 3 minutes, seul le ventilateur de l'appareil fonctionne.
- Plus de 3 minutes, l'appareil est en veille.
Capteur PIR (décompte 45 min): En modifi ant les connexions au circuit imprimé, comme le montre la figure. 7 le décompte de temps s'effectue comme suit:
- Dans les 15 minutes qui suivent la fermeture du contact, l'appareil fonctionne selon les conditions préalablement définies.
- Entre 15 et 30 minutes, l'appareil fonctionne en marche réduite.
- Entre 30 et 45 minutes, seul le ventilateur de l'appareil fonctionne.
- Plus de 45 minutes, l'appareil est en veille.
Raccordement modulaire
Il est possible de relier plusieurs radiateurs souffl ans les uns aux autres grâce à une chaîne de branchements. Dix unités peuvent être contrôlées à partir d'un même panneau de commandelectronique. Les branchements nécessaires peuvent être effectuels sous forme de chaîne, comme illustré à la fi gure 9 (voir les références ci-dessous).
ECP - Panneau de commande électronique
MU - Unité principal
SU - Unité secondaire
MLC - Câble de raccordement modulaire
CPC - Câble du panneau de commande
Pour effectuer ces branchements, insérer le cable LAN approprié (non fourni) dans l'un des petits orifi ces et le relier à la prise de commande BUS OUT (elément « D » de la fi gure 9) de l'unité principale. Installer ce cable sur le panneau arrêté à l'aide d'un presse-étoupe ajustat (non fourni). Recommencer de la même façon pour tous les radiateurs reliés. Remetre en place le panneau d'accès à la zone de contrôle de tous les radiateurs etmettre ces derniers sous tension. S'assurer que tous les réglages des commandes fonctionnent correctement.
Coupe-circuit thermique
L'alimentation électrique des éléments chauffants est interrompu si l'une des problèmes suivants est detecté :
- Les grilles d'admission ou de sortie d'air sont bouchées.
- La ventilation interne est génée par une accumulation de poussière et de peluches.
- Le ventilateur cale.
Remarque: Avant de réinitialiser le coupe-circuit, déterminer la raison de son déclenchement et prendre une mesure corrective.
Pour reinitialiser le coupe circuit thermique, enlever le panneau représenté sur la fi gure 6, puis pousser le bouton de réinitialisation dans le sens de la fi éche.
Entretien
AVERTISSEMENT : Débrancher l'alimentation de tous les apparciels, reliés avant d'effectuer l'entretien.
Seul un entretien régulier garantit des performances optimes et une longue durée de service. Dimplex conseille des vérifications périodiques si l'appareil est normalement utilisé et des vérifications fréquentes si les conditions environnantes sont sévées ou s'il est utilisé plus de 10 heures par jour.
Entretien standard
Si I'appareil n'est pas utilisé plus de 10 heures par jour :
Tous les 3 mois, les roues de ventilateur, les rotors et les éléments chauffants, grilles d'entrée et de sortie doivent être nettoyés au moyen d'une Brosseouple pour supprimer poussières et débris.
Tous les 12 mois, toutes les pieces mobiles doivent etre vérifiées et régles/ réparées comme il se doit.
Entretien approfondi
Si l'appareil est utilisé dans des conditions sévères ou plus de 10 heures de suite par jour :
Tous les mois, les roues de ventilateur, les rotors et les éléments chauffants, grilles d'entrée et de sortie doivent être vérifiés et nettoyés au moyen d'une BrosseSouple pour supprimer poussières et débris.
Tous les 6 mois, toutes les pieces mobiles doivent être vérifiées et régles/ réparées comme il se doit.
Recyclage

Pour les produits électriques vendus au sein de l'Union Européenne.
Les produits électriques ne doivent pas être mis au rebut avec les déchets menagers lorsqu'ils arrivent en fin de vie. Les recycler dans les endroits prévus à cet effet. Contacter votre administration locale ou revendeur pour connaître la méthode de recyclage de votre pays.
Nettoyage
AVERTISSEMENT: DECONNECTER l'alimentation secteur avant d'effectuer toute opération d'entretien.
L'aspect extérieur de l'appareil peut être entretenu en essuyant ce dernier de temps à autre avec un chiffon humide. Pour éliminer les taches, appliquer une solution légèrement savonnue à l'aide d'un chiffon et essuyer. Faire preuve de prudence pour empêcher toute humidité de pénétrer dans le produit.
Service après-vente
Pour solliciter le service après-vente ou se procurer des pieces détachées, contacter le vendeur du produit ou le service d'assistance du pays désiré au numéro indiqué sur le bon de garantie.
Ne pas nous returner un produit défectueux sans nous avoir averti au préalable car celui-ci risquerais de se perdre ou de subir des dommages durant le transport ; le liéai requis pour offrir un service satisfaisant à l'utilateur en serait inévitablement affecté.
Conserver soigneusement la facture comme preuve d'achat.
