MODE D'EMPLOI W10277499 WHIRLPOOL

Si l'on souhaite changer le sens d'ouverture de la portepour qu'elle s'ouvre par la gauche au lieu de la droite, on peut le faire à I'aide des consignes suivantes :

Si vous portes se
préSENTe ainsi, suivre les
instructions pour porte
de séchuse semi-carrée
étapes 1 à 15):

Si vous portesepresente ainsi, suive lesinstructions pour portede séchuse arrondie (étapes 16 à 29):

OUTILLAGE ET PIECES

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation.

Outillage nécessaire :
Tournevis à lame plate

Tournevis Phillips

Pieces fournies :

Étiquettes de cache-trou à vis (2 petits, 1 grand)

REMARQUE: Si la sechese comporte déjà des cache-trous de vis, ceux-ci peuvent être réutilisés pour terminer l'inversion de porte. On peut aussi remplaner les cache-trous en plastique par les étiquettes fournies.

INSTRUCTIONS POUR INVERSION DE PORTE SEMI-CARREE

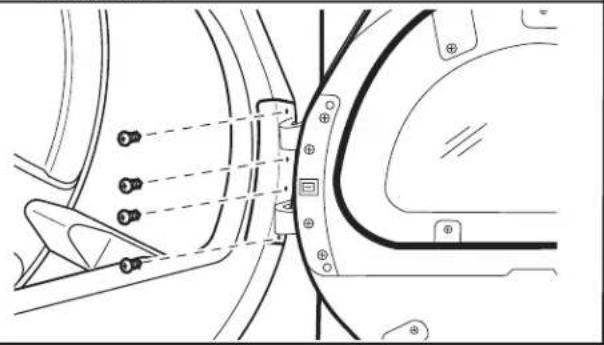

1. Oter les vis de la charnière de porte

Detacher la porte de son emplacement d'origine en retirant les quatre vis de la charnière de porte, tel qu'indiqué.

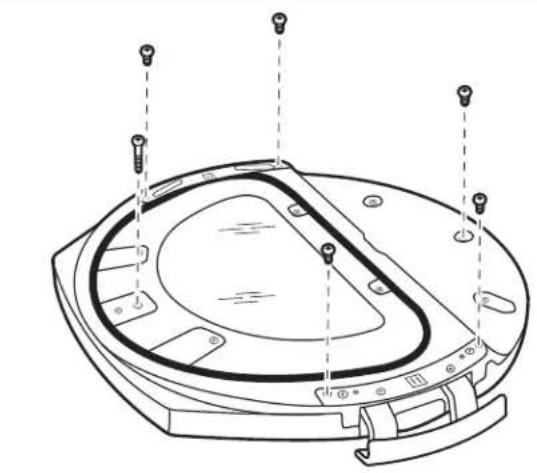

2. Oter les vis du panneau de porte

IMPORTANT: Placer un chiffon doux sur l'espace de travail pour éviter d'endommager ou d'éraflier la porte.

Enlever les six vis pour dégager la partie interne de la porte de la partie externe, tel qu'indiqué.

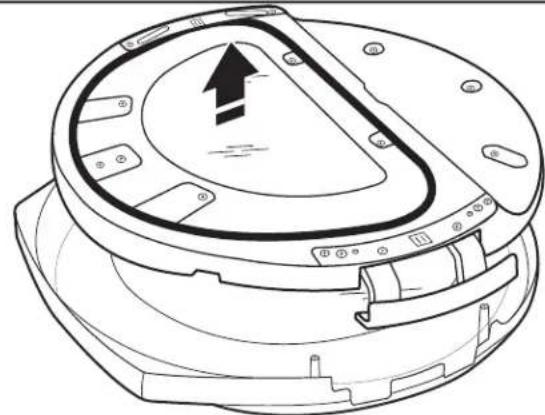

3. Soulever le panneau interne de porte

Soulever le panneau interne de porte et le conserver en lieu sûr.

4. Soulever le couvercle de la plaque de charnière et le placer de l'autre côté de la porte

Sur le long de la rive de l'anneau exter de la porte, repérer l'emplacement du couvercle en plastique de la plaque de charniere. Le detacher et I'emboiter dans I'encoche, de I'autre cote de la porte.

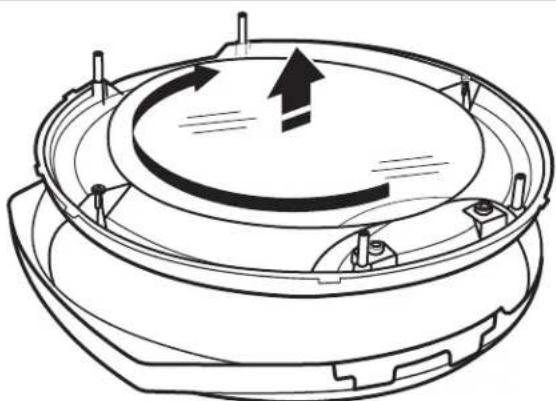

5. Faire pivoter le panneau du hublot

Retirer la section interieure de l'anneau externe de la porte et la dégager du chassin; la faire pivoter de 180^ puis la remetre en place en l'emboitant.

6. Retirer les cache-trous de vis

Les trou des vis que vous sechuse comporte sont recouverts soit par des bandelettes en plastiques, soit par des etiquettes. Si elle comporte des protections en plastique, soulever les cache-trous de vis en plastique doucement à l'aide d'un tournevis. Si les trou des vis sont recouverts par des etiquettes, detacher les etiquettes doucement.

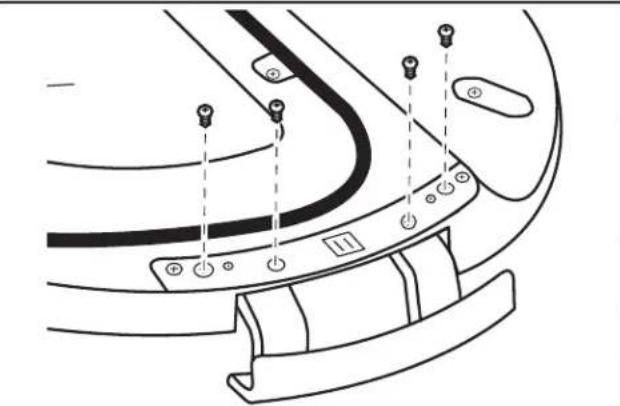

7. Oter les vis du panneau avec charnières

Oter les quatre vis fixant la charnière à l'encadrement de la porte, tel qu'indiqué ci-dessus.

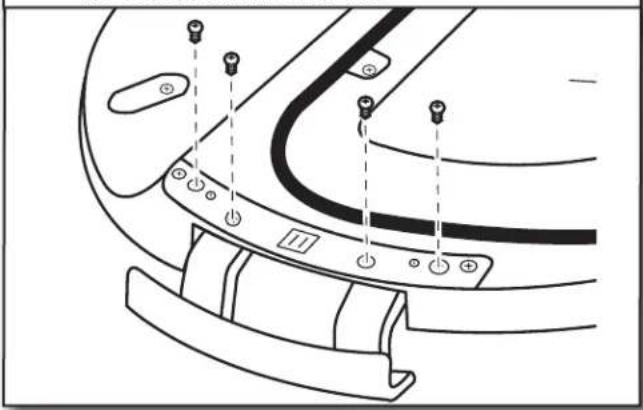

8. Placer la churnière de l'autre côté et réinstaller les vis

Placer l'encadrement dans l'encoche de l'autre cote de la porte et le réinstaller à l'aide des vis précédemment retirees.

9. Replacer les cache-trous de vis de l'autre côté

Afin d'eviter d'endommager les ouvertures des vis utilisées sur la porte de la secheuse, utiliser les cache-trous de vis. Si les cache-trous de vis sont des étiquettes, on peut tracer des étiquettes de rechange avec les pieces fournies dans l'ensemble d'inversion de porte. Detacher les étiquettes de rechange de leur endos et les appliquer sur les trouxs de vis. Si les cache-trous de vis sont en plastique, ceux-ci peuvent être réutilisés en les emboitant dans les trouxs de vis ou remplacés par les étiquettes fournies, tel que décrit précédemment.

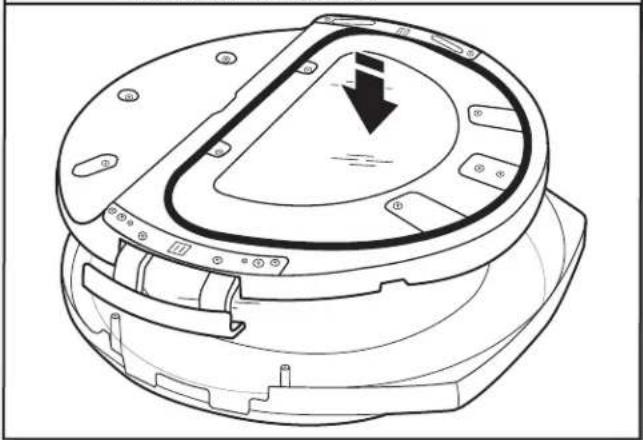

10. Remplacement du panneau interieur de porte

Replacing la partie interne de la porte dans la partie externe.

11. Réassembler la porte

Refixer les deux sections de porte à l'aide des six vis, tel qu'illustré.

12. Oter le cache-trou de charnière

Les trous de charnière que vous sechusé compte sont recouverts soit par une bandelette en plastique, soit par une étiquette. Si elle compte une protection en plastique, soulever le cache-trou de charnière en plastique doucement à l'aide d'un tournevis. Si les trous de vis sont recouverts par une étiquette, détacher l'étiquette doucement.

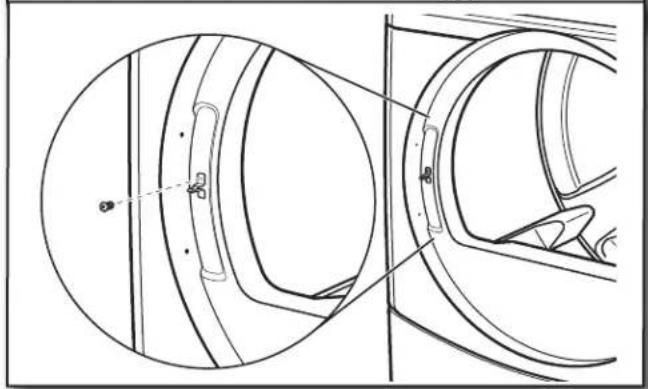

13. Retirer la gâche de la porte et l'insérer sur le côte opposé

Retirer la gache et l'insérer dans le trou correspondant sur l'autre cote du panneau avant.

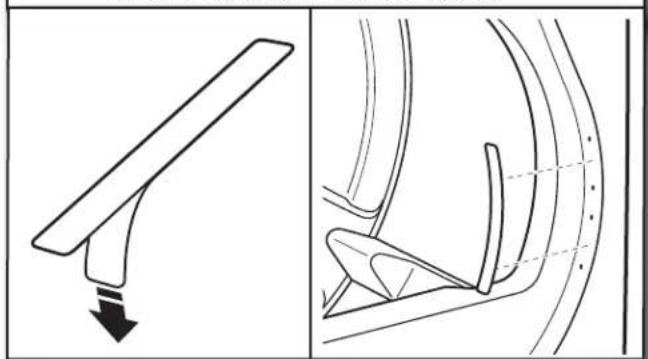

14. Replacer le cache-trou de charnière de l'autre côté

Afin d'eviter d'endommager les ouvertures des vis utilisées sur la porte de la secheuse, utiliser le cache-trou de charnière. Si le cache-trou de charnière est une étiquette, vous pouvez tracer une étiquette de rechange avec les pieces comprises dans le kit d'inversion de porte. Detacher l'étiquette de rechange de son endos et l'appliquer sur les trou des vis. Si le cache-trou de charnière est en plastique, celui-ci peut être réutilisé en l'emboitant dans les trou des vis ou remplace par des étiquettes, tel que décrit précédemment.

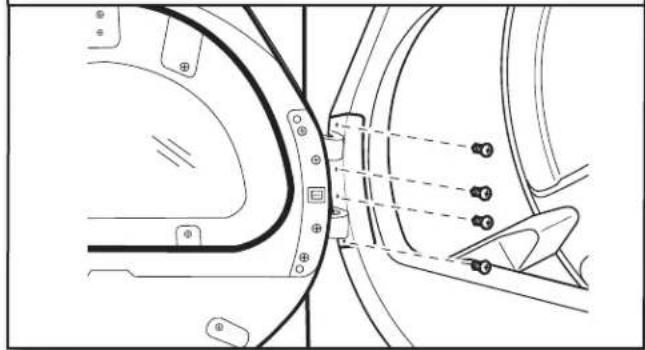

15. Réinstaller la charnière de portesur l'autre cote de la secheuse

Réinstaller la porte du côte gauche de la secheuse à l'aide de quatre vis, tel qu'illustré. Poursuivre à présent avec la liste de verification pour la réalisation de l'inversion de porte.

INSTRUCTIONS POUR INVERSION DE PORTE ARRONDIE

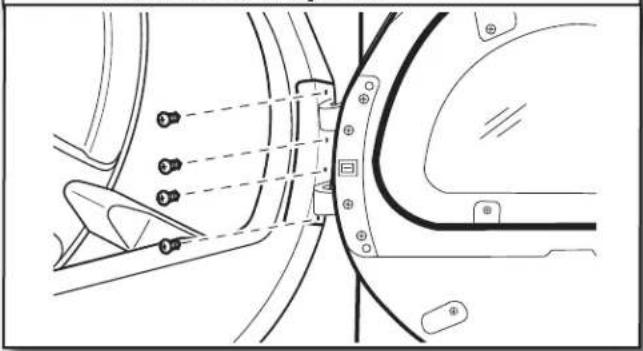

16. Oter les vis de l'avant de la charnière de porte

Detacher la porte de son emplacement d'origine en retardant les quatre vis de la charnière de porte, tel qu'indiqué.

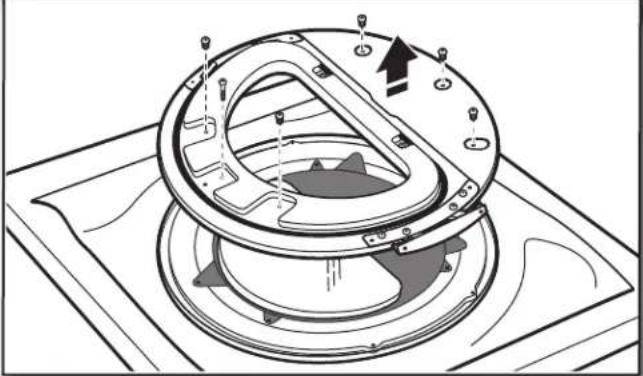

17. Oter les vis et soulever le haut du panneau interne de la porte

IMPORTANT : Placer un chiffon doux sur l'espace de travail pour éviter d'endommager ou d'érafler la porte.

Oter les six vis du panneau de la porte, tel qu'indiqué, pour séparer le panneau interne du chassinis externe. Soulever la partie interne de la porte hors de la partie externe. Mettre de cote le panneau interne de la porte afin d'y revenir plus tard.

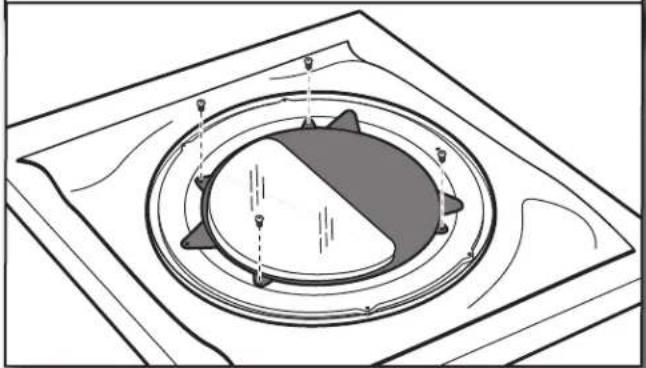

18. Oter les vis du panneau gris

Oter les quatre vis maintenant le panneau gris avec le hublot sur la porte.

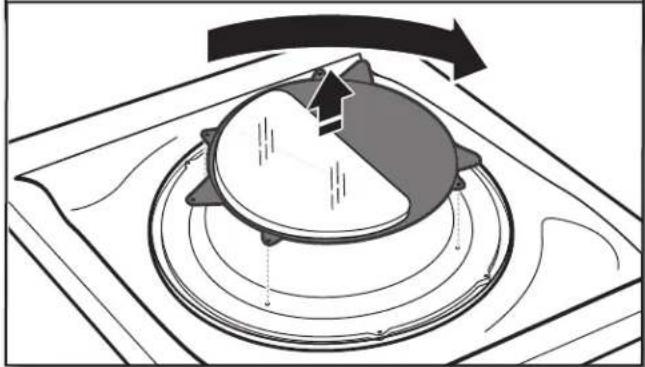

19. Faire pivoter le panneau gris

Soulever le panneau gris et le faire pivoter de 180^ pour que le hublot soit en position correcte pour inverser la porte.. Puis refixer avec les quatre vis qui maintainaient precedemment en place le panneau gris.

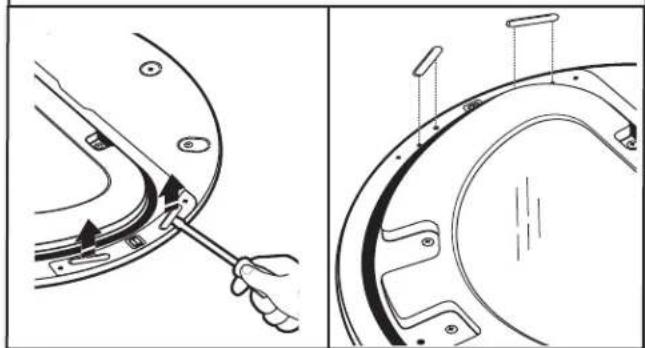

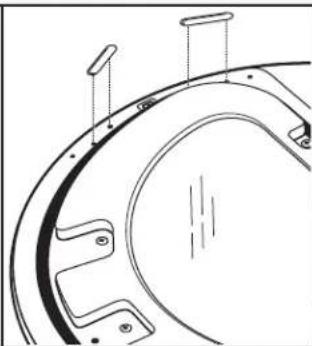

20. Retirer les cache-trous de vis

Les trou des vis que vous sechue compeote sont recouverts soit par des bandelettes en plastique, soit par des etiquettes. Si elle compeote des protections en plastique, soulever les cache-trous de vis en plastique doucement à l'aide d'un tournevis. Si les trou des vis sont recouverts par des etiquettes, detacher les etiquettes doucement.

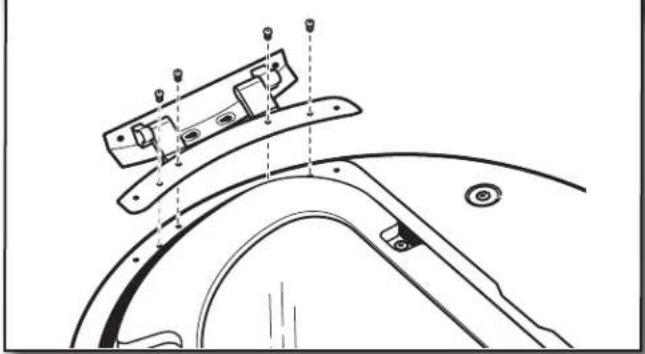

21. Retirer les vis de charnière de porte

Retirer les 4 vis fixant la porte interne à la charnière.

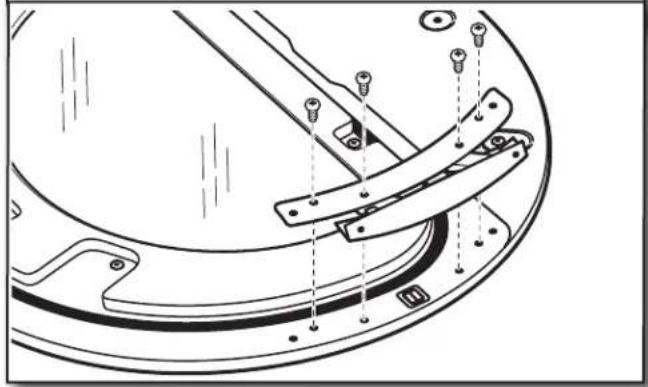

22. Placer la charnière de l'autre côté et réinstaller les vis

Placer la charnière de l'autre côte de la porte et la réinstaller à l'aide de quatre vis.

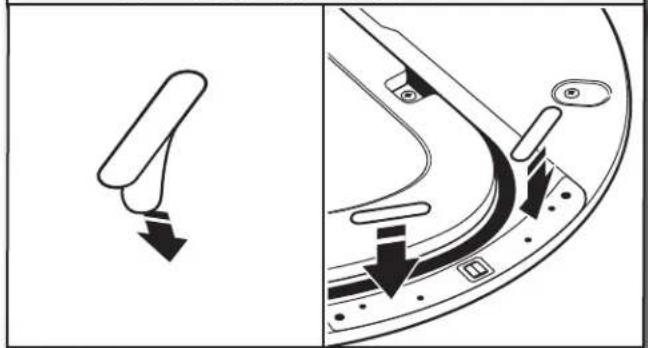

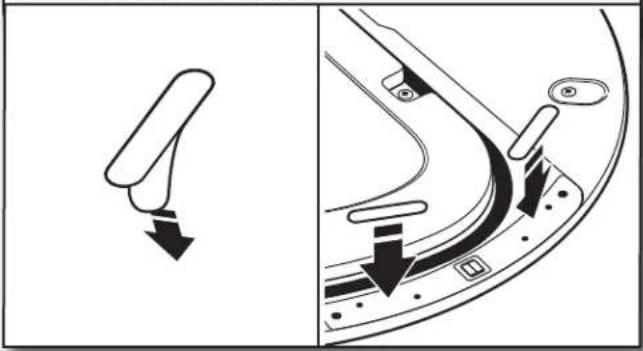

23. REPLACER les cache-trous de vis de l'autre cotoé

Afin d'eviter d'endommager les ouvertures des vis utilisées sur la porte de la secheuse, utiliser les cache-trous de vis. Si les cache-trous de vis sont des étiquettes, on peut couver des étiquettes de rechange avec les pieces fournies dans l'ensemble d'inversion de porte. Detacher les étiquettes de rechange de leur endos et les appliquer sur les trouxs de vis. Si les cache-trous de vis sont en plastique, ceux-ci peuvent être réutilisés en les emboitant dans les trouxs de vis ou remplacés par les étiquettes fournies, tel que décrit précédement.

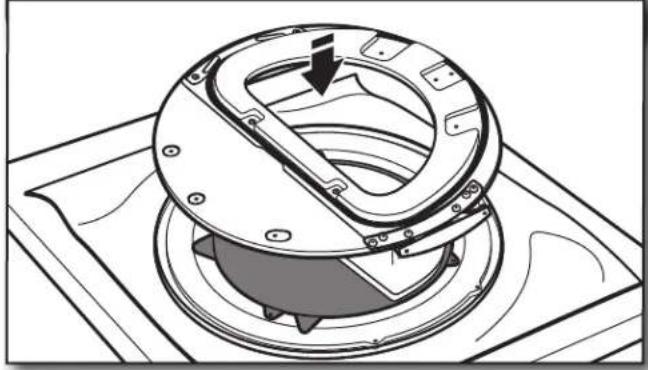

24. Remplacement du panneau interieur de porte

Replacing le panneau interieur de la porte sur le panneau extérieur, en faisant bien attention d'aligner les zones du hublot pour qu'elles s'ajustent.

CONSEIL UTILE: Utiliser un chiffon doux pour effacer toute trace de doigs sur l'intérieur des panneaux en verre avant de réassembler les deux parties.

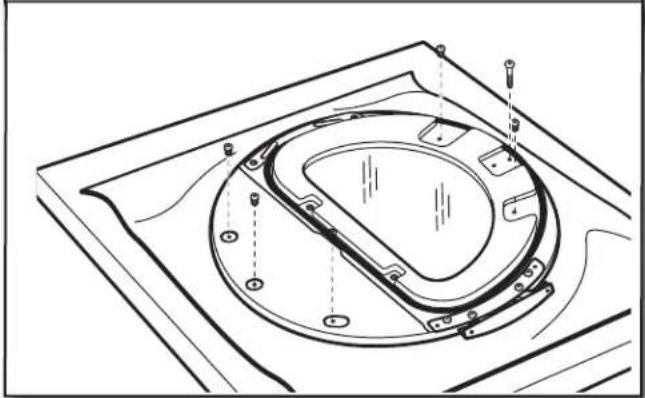

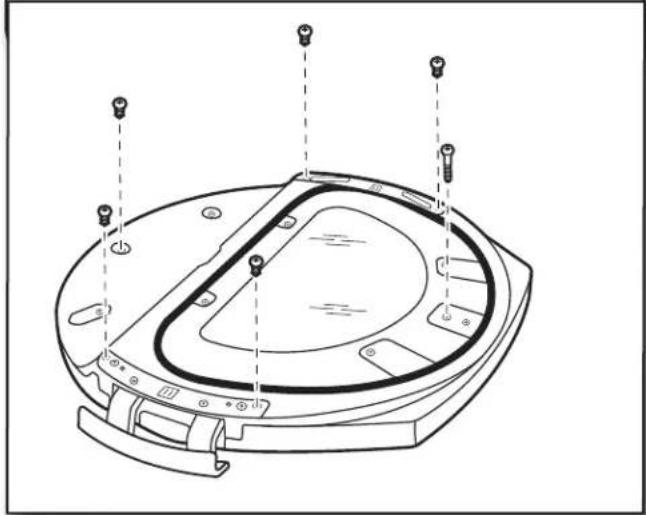

25. Réassembler la porte

Refixer les deux sections de porte à l'aide des six vis, tel qu'illustré.

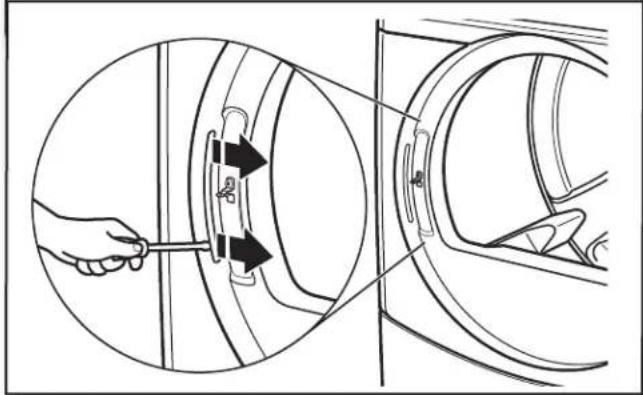

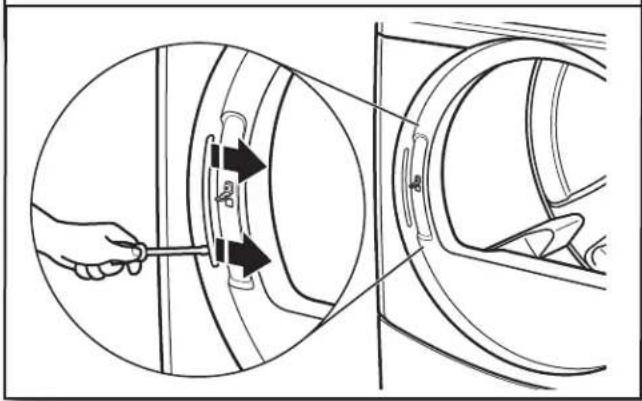

26. Oter le cache-trou de charnière

Les trou des charnières que vous sechuse compré sont recouverts soit par une bandelette en plastique, soit par une étiquette. Si elle compré une protection en plastique, soulever le cache-trou de charnière en plastique doucement à l'aide d'un tournevis. Si les trou de vis sont recouverts par une étiquette, détacher l'étiquette doucement.

27. Retirer la gâche de la porte et l'insérer sur le côte opposé

Retirer la gache et l'insérer dans le trou correspondant sur l'autre cote du panneau avant.

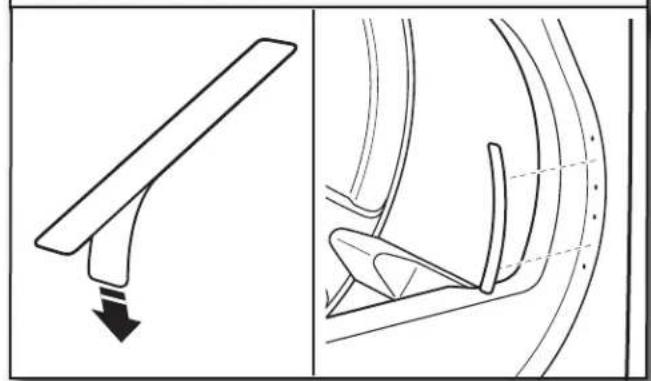

28. Replacer le cache-trou de charnière de l'autre (:oté

Afin d'éviter d'endommager les ouvertures des vis utilisées sur la porte de la secheuse, utiliser le cache-trou de charnière. Si le cache-trou de charnière est une étiquette, vous pouvez tracer une étiquette de rechange avec les pieces comprises dans le kit d'inversion de porte. Detacher l'étiquette de rechange de son endos et l'appliquer sur les trou des vis. Si le cache-trou de charnière est en plastique, celui-ci peut être réutilisé en l'emboitant dans les trou des vis ou remplace par des étiquettes, tel que déscrit précédemment.

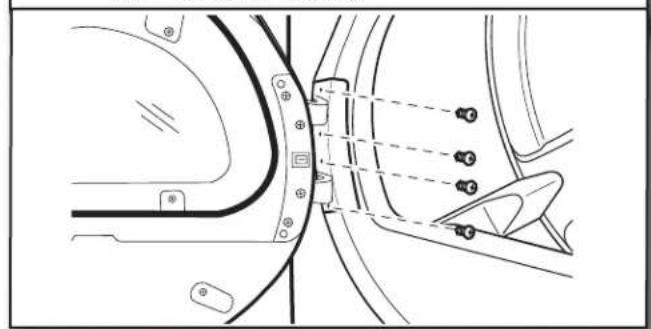

29. Réinstaller la portes sur la sechese

Réinstaller la porte sur le panneau avant de la secheuse à l'aide des 4 vis retirees à l'étape 16.

LISTE DE VERIFICATION POUR LA RÉALISATION DE L'INVERSION DE PORTE

Vérifier que toutes les pieces sont maintainant installées. S'il reste une piece, passer en revue les différentes étapes pour découvert laquelle aurait été oublée.
Éliminer/recycler tous les matériaux d'emballage.
Vérifier l'emplacement définitif de la sechuse. S'assurer que la porte s'ouvre complètement.
Vérifier l'absence de traces de doigs sur le verre et nettoyer si nécessaire.
Fermer la porte et vérifier qu'elle s'enclenche solidement.
