MVHS312BT - Récepteur audio-vidéo PIONEER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de récepteur	Récepteur audio numérique
Compatibilité Bluetooth	Oui, pour la diffusion audio sans fil
Entrées audio	1 x AUX, 1 x USB
Puissance de sortie	4 x 50 W
Formats audio pris en charge	MP3, WMA
Écran	Affichage LCD
Fonctionnalités supplémentaires	Radio FM, égaliseur 5 bandes
Installation	Montage standard en tableau de bord
Entretien	Nettoyage régulier de l'appareil et des connexions
Sécurité	Protection contre les courts-circuits
Garantie	Vérifier auprès du revendeur

FOIRE AUX QUESTIONS - MVHS312BT PIONEER

Comment réinitialiser le PIONEER MVHS312BT ?

Pour réinitialiser le PIONEER MVHS312BT, appuyez sur le bouton 'Reset' situé à l'arrière de l'appareil à l'aide d'un objet pointu.

Pourquoi le son ne fonctionne-t-il pas ?

Vérifiez que le volume est augmenté et que le mode de sortie audio est correctement configuré. Assurez-vous également que les haut-parleurs sont correctement connectés.

Comment appairer mon téléphone via Bluetooth ?

Activez le Bluetooth sur votre téléphone, puis dans le menu du récepteur, accédez à 'Bluetooth' et sélectionnez 'Appairer un appareil'. Suivez les instructions affichées à l'écran.

Le récepteur ne s'allume pas. Que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que le fusible n'est pas grillé. Testez également avec un autre circuit électrique.

Comment changer la source audio ?

Utilisez le bouton 'Source' sur le panneau avant du récepteur ou sur la télécommande pour parcourir les différentes sources audio disponibles.

Comment régler l'égaliseur ?

Accédez au menu 'Audio' dans les paramètres et sélectionnez 'Égaliseur'. Vous pouvez ensuite ajuster les niveaux selon vos préférences.

Le récepteur ne lit pas mes fichiers USB. Que faire ?

Assurez-vous que les fichiers sont dans un format compatible (MP3, WAV). Testez également avec une autre clé USB pour vérifier si le problème persiste.

Comment mettre à jour le firmware du PIONEER MVHS312BT ?

Visitez le site web de Pioneer pour télécharger le dernier firmware disponible. Suivez les instructions fournies pour effectuer la mise à jour via USB.

Comment régler l'heure sur le récepteur ?

Accédez au menu 'Réglages' et sélectionnez 'Horloge'. Suivez les instructions pour régler l'heure et la date.

Le récepteur perd la connexion Bluetooth. Que faire ?

Assurez-vous que votre appareil est à portée et qu'il n'y a pas d'interférences. Essayer de déconnecter puis de reconnecter le Bluetooth.

MODE D'EMPLOI MVHS312BT PIONEER

Important (Numéro de série)

Le numéro de série se trouve au bas de cet appareil. Pour votre sécurité et votre commodité, veillez à noter ce numéro sur la carte de garantie fournie.

Informations complémentaires 33

A propos de ce manuel :

- Dans les instructions suivantes, une mémoire USB ou un lecteur audio USB est nommé « périphérique USB ».

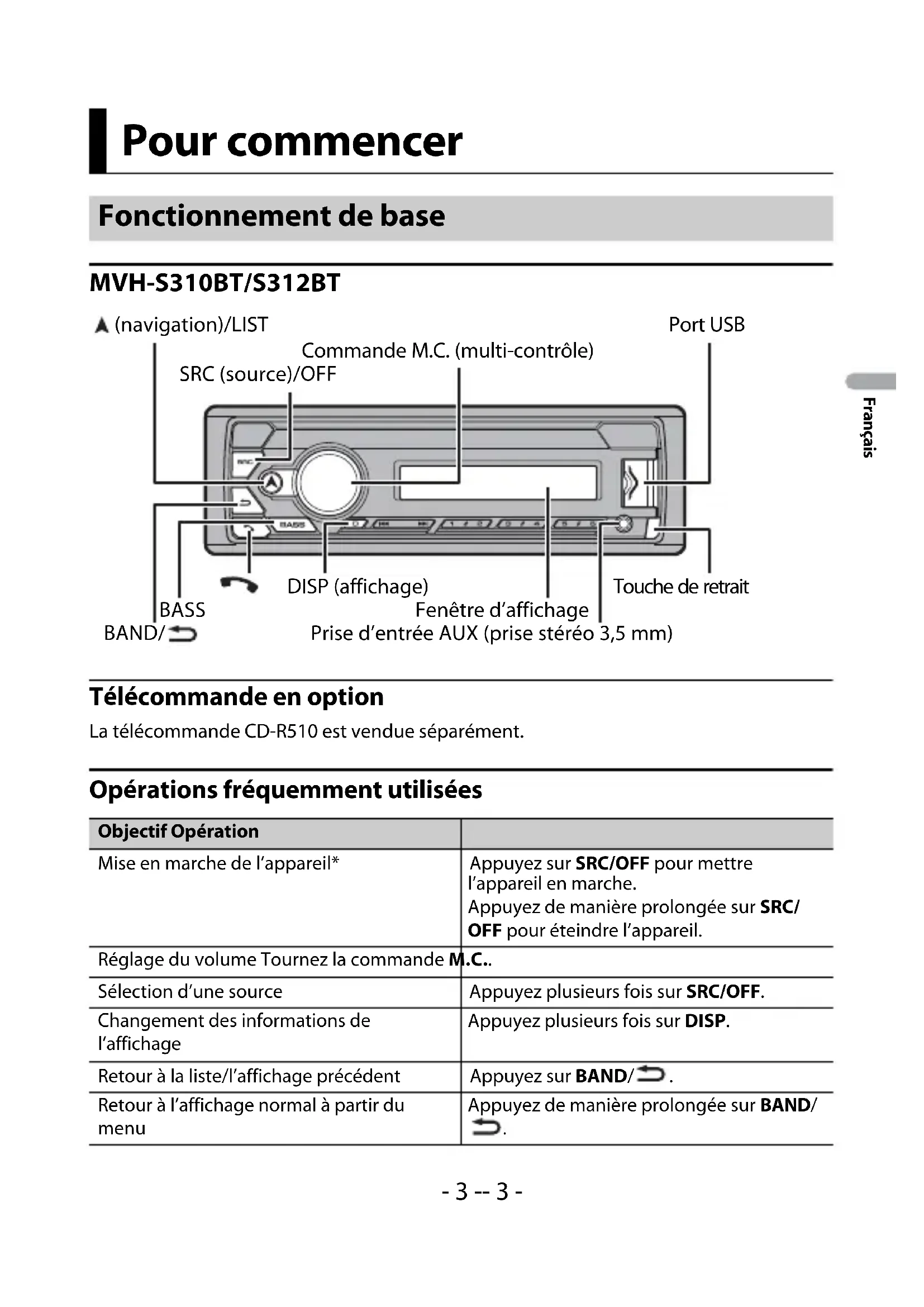

Fonctionnement de base

MVH-S310BT/S312BT

(navigation)/LIST SRC (source)/OFF Commande M.C. (multi-contrôle) BASS DISP (affichage) Fenêtre d'affichage Touche de retrait Prise d'entrée AUX (prise stéréo 3,5 mm) BAND/

Télécommande en option

La télécommande CD-R510 est vendue séparément.

* Si le fil bleu/blanc de cet appareil est connecté à la borne de commande du relais d'antenne automatique du véhicule, celle-ci se déploie lorsque la source est activée. Pour rétracter l'antenne, désactivez la source.
Opérations fréquemment utilisées

Objectif Opération
Mise en marche de l’appareil*	Appuyez sur SRC/OFF pour mettre l’appareil en marche. Appuyez de manière prolongée sur SRC/OFF pour éteindre l’appareil.
Réglage du volume Tournez la commande M.C..
Sélection d’une source	Appuyez plusieurs fois sur SRC/OFF.
Changement des informations de l’affichage	Appuyez plusieurs fois sur DISP.
Retour à la liste/l’affichage précédent	Appuyez sur BAND/ }.
Retour à l’affichage normal à partir du menu	Appuyez de manière prolongée sur BAND/ }.
Modification de la luminosité de l'affichage	Appuyez de manière prolongée surBAND/→.
Réponse à un appel Appuyez sur n'importe quel bouton.
Fin d'un appel Appuyez sur .
Accentuation du niveau des graves Appuyez surBASS.• Vous pouvez sélectionner le niveau des graves ([HI] ou [LOW]) dans [D.BASS](page 28).

Indications affichées

Indication Description
Apparaît lorsqu’un niveau inférieur de menu ou de dossier existe.
BASS	Apparaît lorsque la fonctionBASSet activée.
	Apparaît lorsque la lecture aléatoire est réglée (sauf lorsque vous sélectionnez BT AUDIO comme source).
	Apparaît lorsque la lecture répétée est réglée (sauf lorsque vous sélectionnez BT AUDIO comme source).
	Apparaît lorsqu’une connexion Bluetooth est établie (page 11).
APP	Apparaît lorsqu’une connexion Pioneer Smart Sync est établie (page 20).

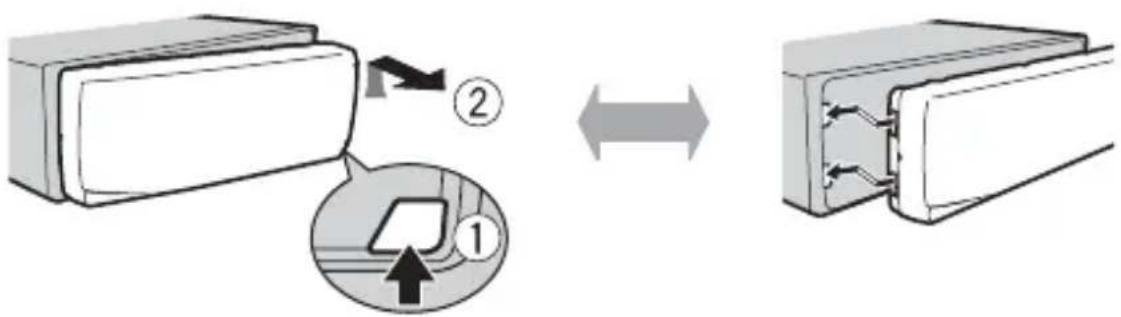

Retrait de la face avant

Retirez la face avant pour prévenir le vol. Retirez tous les câbles et périphériques connectés à la face avant et éteignez l'appareil avant de la retirer.

Retirer Fixer

• Évitez de soumettre la face avant à des chocs importants.
• N'exposez pas la face avant à la lumière directe du soleil ou à des températures élevées.
• Rangez toujours la face avant retirée dans un sac ou un boîtier protecteur.

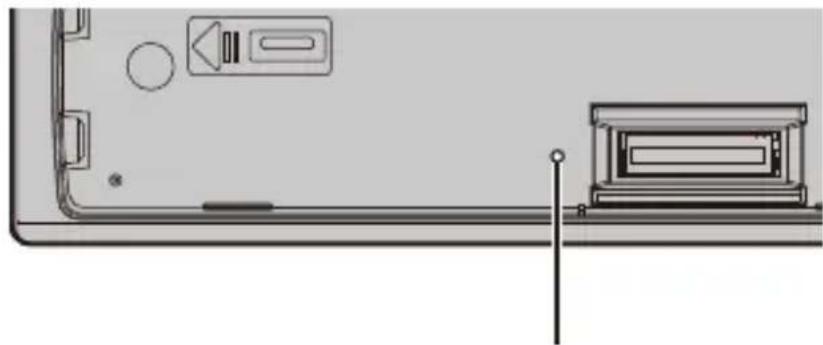

Réinitialisation du microprocesseur

Le microprocesseur doit être réinitialisé dans les situations suivantes :

• Avant la première utilisation de cet appareil après l'installation
• Si l'appareil ne fonctionne pas correctement
  – Lorsque des messages étranges ou incorrects s'affichent

1 Retirez la face avant (page 4).

2 Appuyez sur la touche RESET avec un instrument pointu de plus de 8 mm.

Lorsque vous tournez le commutateur d'allumage à ON après l'installation, le menu de configuration s'affiche.

1 Tournez la commande M.C. pour sélectionner les options, puis appuyez pour confirmer.

Pour passer à la prochaine option de menu, vous devez confirmer votre sélection.

Option de menu Description
LANGUAGE Sélection de [ENG] (Anglais), [ESP] (Espagnol), [FRA] (Français canadien)	la langue d'affichage des informations textuelles d'un fichier audio compressé.
CLOCK SET Réglage de l'horloge.
	1 Tournez la commande M.C. pour régler l'heure, puis appuyez pour confirmer.L'indicateur passe automatiquement au réglage des minutes.2 Tournez la commande M.C. pour régler les minutes, puis appuyez pour confirmer.

2[USB CONN. SET] s'affiche lorsque tous les réglages sont effectués.

Appuyez sur la commande M.C. pour effacer le message.

- Un message vous invitant à installer l'application Pioneer Smart Sync apparaîtra sur votre iPhone/périphérique Android, en connectant votre périphérique à l'appareil via USB.

3[QUIT :YES] s'affiche.

Pour retourner à la première option du menu de configuration, tournez la commande M.C. pour sélectionner [QUIT :NO], puis appuyez pour confirmer.

4 Appuyez sur la commande M.C. pour confirmer les réglages.

REMARQUE

Ces réglages peuvent être effectués à tout moment à partir des réglages SYSTEM (page 29).

Annulation de l'affichage de démonstration (DEMO OFF)

1 Appuyez sur la commande M.C. pour afficher le menu principal.
2 Tournez la commande M.C. pour sélectionner [SYSTEM], puis appuyez pour confirmer.
3 Tournez la commande M.C. pour sélectionner [DEMO OFF], puis appuyez pour confirmer.
4 Tournez la commande M.C. pour sélectionner [YES], puis appuyez pour confirmer.

Réglages INITIAL

1 Appuyez de manière prolongée sur SRC/OFF jusqu'à ce que l'appareil s'éteigne.
2 Appuyez sur la commande M.C. pour afficher le menu principal.
3 Tournez la commande M.C. pour sélectionner [INITIAL], puis appuyez pour confirmer.

4 Tournez la commande M.C. pour sélectionner une option, puis appuyez pour confirmer.

Option de menu Description
SP-P/O MODE Sélection [REAR/SUB.W]	nez cette option lorsqu’un haut-parleur pleine gamme est connecté aux fils de sortie de haut-parleur arrière et qu’un haut-parleur d’extrêmes graves est connecté à la sortie RCA.
[SUB.W/SUB.W] Sélectionnez cette option lorsqu’un haut-parleur d’extrêmes graves passif est connecté directement aux fils de sortie de haut-parleur arrière et qu’un haut-parleur d’extrêmes graves est connecté à la sortie RCA.
[REAR/REAR] Sélectionnez cette option lorsque des haut-parleurs pleine gamme sont connectés aux fils de sortie de haut-parleur arrière et à la sortie RCA. Si un haut-parleur pleine gamme est connecté aux fils de sortie de haut-parleur arrière et que la sortie RCA n’est pas utilisée, vous pouvez sélectionner [REAR/SUB.W] ou [REAR/ REAR].
SYSTEM UPDATE Sélection [SYSTEM INFO], [S/ W UPDATE]	ionnez [SYSTEM INFO] pour confirmer les plus récentes informations de système de l’appareil.Sélectionnez [S/W UPDATE] pour mettre à jour l’appareil avec le logiciel le plus récent et initialiser les réglages de l’appareil. Pour les détails sur le logiciel le plus récent et la mise à jour, visitez notre site Web.
SYSTEM RESET Sélection [YES], [NO]	nez [YES] pour initialiser les réglages de l’appareil.L’appareil redémarrera automatiquement.

Radio

Les fréquences du syntonisateur de cet appareil sont attribuées pour une utilisation en Amérique du Nord. Son utilisation dans d'autres régions pourrait se traduire par une réception de mauvaise qualité.

Réception des stations présélectionnées

1 Appuyez sur SRC/OFF pour sélectionner [RADIO].
2 Appuyez sur BAND/ → pour sélectionner la bande [FM1], [FM2], [FM3] ou [AM].
3 Appuyez sur une touche numérique (1/ ∧ à 6/ ⇌).

CONSEIL

Les touches l' peuvent également servir à sélectionner une station présélectionnée lorsque l'option [SEEK] est réglée à [PCH] dans les réglages FUNCTION (page 25).

Mémoire des meilleures stations (BSM)

Les six stations au signal le plus puissant sont enregistrées sur les touches numériques (1/ ∧ à 6/ ⇌).

1 Après la sélection de la bande, appuyez sur la commande M.C. pour afficher le menu principal.
2 Tournez la commande M.C. pour sélectionner [FUNCTION], puis appuyez pour confirmer.
3 Tournez la commande M.C. pour sélectionner [BSM], puis appuyez pour confirmer.

Pour rechercher une station manuellement

1 Après la sélection de la bande, appuyez sur / pour sélectionner une station.

Appuyez de manière prolongée sur 1, puis relachez pour rechercher une station disponible. Le balayage s'interrompt lorsque l'appareil reçoit une station. Pour annuler la syntonisation par recherche, appuyez sur 1.

REMARQUE

L'option [SEEK] doit être réglée à [MAN] dans les réglages FUNCTION (page 25).

Pour enregistrer des stations manuellement

1 Pendant la réception de la station que vous souhaitez enregistrer, appuyez de manière prolongée sur l'une des touches numériques (1/^ à 6/⇐) jusqu'à ce qu'elle cesse de clignoter.

USB/iPhone®/AUX

(La source iPhone n'est pas disponible lorsque [USB MTP] est réglé à [ON] dans les réglages SYSTEM (page 30).)

Lecture

Déconnectez le casque d'écoute du périphérique avant de connecter ce dernier à l'appareil.

Périphériques USB (y compris Android™)/iPhone

1 Ouvrez le couvercle du port USB.
2 Branchez le périphérique USB/iPhone en utilisant un câble approprié.

REMARQUE

Pour passer automatiquement à la source USB lorsqu'un périphérique USB/iPhone est connecté à l'appareil, réglez [USB AUTO] à [ON] dans les réglages SYSTEM (page 30).

PRÉCAUTION

Utilisez un câble USB (vendu séparément) pour connecter le périphérique USB, car les périphériques connectés directement à l'appareil dépassent de ce dernier et peuvent s'avérer dangereux.

Avant de retirer le périphérique, arrêtez la lecture.

Connexions AOA

Vous pouvez connecter à l'appareil un périphérique muni d'Android OS 4.1 ou version ultérieure et prenant également en charge AOA (Accessoire ouvert Android) 2.0 via une connexion AOA, en utilisant le câble fourni avec le périphérique.

REMARQUE

Si vous utilisez une connexion AOA, [APP CONTROL] doit être réglé à [WIRED] (page 30) et [USB MTP] doit être réglé à [OFF] (page 30) dans les réglages SYSTEM.

Connexion MTP

Vous pouvez connecter à l'appareil un périphérique doté d'Android OS 4.0 ou de la plupart des versions ultérieures via une connexion MTP, en utilisant le câble fourni avec le périphérique. Toutefois, selon le périphérique connecté, la version OS ou le nombre de fichiers enregistrés sur le périphérique, la lecture des fichiers audio/chansons via MTP pourrait être impossible. Veuillez noter que la connexion MTP n'est pas compatible avec les formats de fichier WAV ou les formats de fichier FLAC et qu'il n'est pas possible de l'utiliser avec la fonction MIXTRAX.

REMARQUE

Si vous utilisez une connexion MTP, [USB MTP] doit être réglé à [ON] dans les réglages SYSTEM (page 30).

AUX

1 Insérez la mini-fiche stéréo dans la prise d'entrée AUX.
2 Appuyez sur SRC/OFF pour sélectionner [AUX IN] comme source.

REMARQUE

Lorsque l'option [AUX] est réglée à [OFF] dans les réglages SYSTEM, vous ne pouvez pas sélectionner [AUX IN] comme source (page 29).

Opérations

Vous pouvez effectuer divers ajustements dans les réglages FUNCTION (page 24) (sauf pour la source AUX IN/USB).

Veuillez noter que les opérations suivantes ne sont pas disponibles pour un périphérique AUX. Pour faire fonctionner un périphérique AUX, utilisez les commandes du périphérique.

Objectif Opération
Sélection d’un dossier*1	Appuyez sur 1/ ∧ ou 2/ √.
Sélection d’une plage/chanson (chapitre) Appuyez sur ou ◀◀◀ ▶▶▶
Avance ou retour rapide*2 Appuyez de man ère prolongée sur ou ▶▶▶.	◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀▶◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀< img src="">
Recherche d’un fichier dans une liste (USB uniquement)	1Appuyez de manière prolongée sur pour afficher la liste.2 Tournez la commande M.C. pour sélectionner le nom de fichier (dossier) ou la catégorie de votre choix, puis appuyez pour confirmer.3 Tournez la commande M.C. pour sélectionner le fichier souhaité, puis appuyez pour confirmer.La lecture démarre.
Affichage de la liste des fichiers dans le dossier/la catégorie que vous sélectionnez*1	Appuyez sur la commande M.C. après avoir sélectionné un dossier/une catégorie.
Lecture d’une chanson dans le dossier/la catégorie que vous sélectionnez*1	Appuyez de manière prolongée sur la commande M.C. après avoir sélectionné un dossier/une catégorie.
Lecture répétée Appuyez sur 6/ .	↔
Lecture aléatoire Appuyez sur 5/ .	××
Pause/reprise de lecture	Appuyez sur 4/PAUSE.
Retour au dossier racine (USB uniquement)*1	Appuyez de manière prolongée sur 1/ ∧.

*1 Fichiers audio compressés uniquement
*2 Lorsque vous utilisez la fonction d'avance ou de retour rapide pendant la lecture d'un fichier VBR, la durée de lecture pourrait être incorrecte.

À propos de MIXTRAX (USB/iPhone uniquement)

La fonction MIXTRAX permet de créer un mixage sans interruption de votre bibliothèque musicale. Pour les détails sur les réglages MIXTRAX, consultez la page 31.

REMARQUES

• Le iPhone doit être connecté avec Pioneer Smart Sync via USB pour l'utilisation de cette fonction (page 20).
• Selon le fichier/la chanson, les effets sonores pourraient ne pas être disponibles.

1 Appuyez sur 3/MIX pour activer/désactiver MIXTRAX.

Bluetooth

Connexion Bluetooth

Important

Si dix périphériques Bluetooth ou plus (par exemple, un téléphone et un lecteur audio distinct) sont connectés, ils pourraient ne pas fonctionner correctement.

CONSEIL

La prochaine connexion à l'appareil sera effectuée automatiquement si le périphérique Bluetooth a été connecté précédemment en suivant les étapes ci-dessous.

1 Activez la fonction Bluetooth du périphérique.

Si vous établissez une connexion Bluetooth à partir du périphérique, passez à l'étape 4.

2 Appuyez sur pour afficher le réglage [ADD DEVICE].

L'appareil commence à rechercher des périphériques disponibles, pour ensuite les afficher dans la liste des périphériques.

• Pour annuler cette recherche, appuyez sur la commande M.C..
• Si le périphérique souhaité n'apparaît pas dans la liste, sélectionnez [RE-SEARCH].
• Si aucun périphérique n'est disponible, [NOT FOUND] s'affiche.
• Si un périphérique est déjà connecté, le menu de téléphone s'affiche lorsque vous appuyez sur.

3 Tournez la commande M.C. pour sélectionner un périphérique dans la liste, puis appuyez pour confirmer.

Appuyez de manière prolongée sur la commande M.C. pour commuter les informations de périphérique affichées entre l'adresse de périphérique Bluetooth et le nom de périphérique.

Si vous établissez une connexion Bluetooth à partir de l'appareil, passez à l'étape 5.

4 Sélectionnez le nom de l'appareil sur l'affichage du périphérique.
5 Assurez-vous que le même numéro à 6 chiffres apparaît sur cet appareil et sur le périphérique, puis sélectionnez [YES] si le même numéro à 6 chiffres s'affiche sur cet appareil et sur le périphérique.

Téléphone Bluetooth

Commencez par établir une connexion Bluetooth avec le téléphone Bluetooth (page 11). Jusqu'à deux téléphones Bluetooth peuvent être connectés simultanément.

Important

• Le fait de laisser l'appareil en veille pour établir la connexion à votre téléphone via Bluetooth pendant que le moteur est à l'arrêt pourrait décharger la batterie du véhicule.
• Assurez-vous de stationner votre véhicule dans un endroit sûr et d'appliquer le frein à main avant d'effectuer cette opération.

Pour effectuer un appel téléphonique

1 Appuyez sur pour afficher le menu de téléphone.
Lorsque deux téléphones sont connectés, un nom de téléphone apparaît d'abord, puis un menu de téléphone s'affiche. Pour passer à un autre téléphone, appuyez à nouveau sur :
2 Tournez la commande M.C. pour sélectionner [RECENTS] ou [PHONE BOOK], puis appuyez pour confirmer.
Si vous sélectionnez [PHONE BOOK], passez à l'étape 4.
3 Tournez la commande M.C. pour sélectionner [MISSED], [DIALED] ou [RECEIVED], puis appuyez pour confirmer.
4 Tournez la commande M.C. pour sélectionner un nom ou un numéro de téléphone, puis appuyez pour confirmer.
L'appel téléphonique commence.

Pour répondre à un appel entrant

1 Appuyez sur n'importe quel bouton pendant la réception d'un appel.

CONSEIL

Lorsque deux téléphones sont connectés à l'appareil via Bluetooth et qu'un appel entrant est reçu pendant l'utilisation d'un téléphone pour un appel, un message s'affiche. Pour répondre à cet appel entrant, vous devez mettre fin à l'appel en cours.

Opérations de base

Objectif Opération
Terminer un appel Appuyez sur .
Refuser un appel entrant Appuyez de manière prolongée sur pendant la réception d’un appel.
Alterner entre l’appel en cours et un appel en attente	Appuyez sur la commande M.C..
Annuler un appel en attente Appuyez de manière prolongée sur .
Régler le volume de la voix de l’appelant (Lorsque le mode confidentiel est activé, cette fonction n’est pas disponible.)	Toumez la commande M.C. pendant l’appel.
Activer ou désactiver le mode confidentiel	Appuyez sur BAND/ pendant l’appel.

Pour présélectionner des numéros de téléphone

1 Sélectionnez un numéro de téléphone à partir d'un annuaire ou d'un historique d'appels.
2 Appuyez de manière prolongée sur l'une des touches numériques (1/ ∧ à 6/ ⇌). Le contact est enregistré dans le numéro de présélection sélectionné.

Pour effectuer un appel en utilisant un numéro de présélection, appuyez sur l'une des touches numériques (1/ ^ à 6/ ⇌), puis appuyez sur la commande M.C. pendant que le menu de téléphone est affiché.

Reconnaissance vocale

Cette fonction est disponible uniquement lorsqu'un iPhone/périphérique Android doté de la reconnaissance vocale est connecté à l'appareil via Bluetooth.

1 Appuyez de manière prolongée sur , puis parlez dans le microphone pour entrer les commandes vocales.

Pour quitter le mode de reconnaissance vocale, appuyez sur BAND/ ↻.

REMARQUE

Pour les détails sur les fonctions de reconnaissance vocale, reportez-vous au mode d'emploi fourni avec votre périphérique.

CONSEIL

Lorsqu'une connexion Pioneer Smart Sync est établie (page 20), vous pouvez également utiliser la fonction de reconnaissance vocale de Pioneer Smart Sync installée sur votre iPhone/périphérique

Android en appuyant de manière prolongée sur : Pour les détails sur les fonctions de reconnaissance vocale, consultez la section d'aide de l'application.

Menu de téléphone

1 Appuyez sur pour afficher le menu de téléphone.

Option de menu Description
RECENTS Affichage de l'historique d'appels manqués.[MISSED]
[DIALED] Affichage	de l'historique d'appels composés.
[RECEIVED] Affichage	de l'historique d'appels reçus.
PHONE BOOK Affichage	des contacts dans votre téléphone.
PRESET 1-6 Rappel des numéros de téléphone présélectionnés. Vous pouvez également rappeler des numéros de téléphone présélectionnés en appuyant sur l'une des touches numériques (1/^ à 6/⇌).
A.ANSR* Sélectionnez [ON] pour répondre automatiquement à un appel entrant.[ON], [OFF]
PB INVT Inversion de l'ordre des noms dans l'annuaire (affichage des noms).
DEVICELIST	Affichage de la liste de périphériques Bluetooth jumelés. « * » s'affiche sur le nom du périphérique lorsque la connexion Bluetooth est établie.Lorsqu'aucun périphérique n'est sélectionné dans la liste de périphériques, cette fonction n'est pas disponible.
DEL DEVICE[DELETE YES],[DELETE NO]	Suppression des informations de périphérique.
ADD DEVICE	Enregistrement d'un nouveau périphérique.
DEV. INFO	Commutation des informations de périphérique affichées entre le nom de périphérique et l'adresse de périphérique Bluetooth.

* Si deux téléphones sont connectés, cette fonction n'est pas disponible pour les appels entrants reçus pendant l'utilisation d'un des téléphones pour un appel.

Audio Bluetooth

Important

- Selon le lecteur audio Bluetooth connecté à cet appareil, les opérations disponibles sont limitées aux deux niveaux suivants :

• A2DP (Profil de distribution audio avancé) permet uniquement d'écouter des chansons sur votre lecteur audio.
• AVRCP (Profil de commande audio/vidéo à distance) permet d'utiliser des fonctions telles que la lecture, la mise en pause, la sélection de chanson, etc.
• Le son du lecteur audio Bluetooth est coupé lorsque le téléphone est utilisé.
• Lors de l'utilisation du lecteur audio Bluetooth, vous ne pouvez pas établir automatiquement la connexion à un téléphone Bluetooth.
• Selon le type de lecteur audio Bluetooth connecté à cet appareil, les opérations et les informations affichées pourraient varier en fonction de la disponibilité et des fonctionnalités.

1 Établissez une connexion Bluetooth avec le lecteur audio Bluetooth.
2 Appuyez sur SRC/OFF pour sélectionner [BT AUDIO] comme source.
3 Appuyez sur BAND/ → pour démarrer la lecture.

REMARQUE

Vous devez rétablir la connexion Bluetooth lorsque la source est commutée ou l'appareil est éteint.

CONSEIL

Lorsque plus de deux et jusqu'à cinq périphériques sont enregistrés sur l'appareil via Bluetooth, vous pouvez commuter le périphérique Bluetooth en démarrant la lecture de chansons sur le périphérique. En procédant ainsi, la lecture d'une chanson du périphérique Bluetooth de chaque passager est facilement disponible. Toutefois, selon les conditions d'utilisation, les connexions multiples pourraient ne pas être disponibles et la lecture des fichiers audio/chansons pourrait ne pas s'effectuer correctement.

Opérations de base

Vous pouvez effectuer divers ajustements dans les réglages FUNCTION (page 24).

* Selon le périphérique connecté, ces opérations pourraient ne pas être disponibles.

Objectif Opération
Avance ou retour rapide Appuyez de manière	prolongée sur ou ▶▶.
Sélection d'une plage Appuyez sur ou .	◀◀ ▶▶
Lecture répétée* Appuyez sur 6/ .	↔
Lecture aléatoire* Appuyez sur 5/ .	✕✕
Pause/reprise de lecture	Appuyez sur 4/PAUSE.
Recherche d’un fichier dans une liste	1 Appuyez de manière prolongée sur ▲ pour afficher une liste.2 Tournez la commande M.C. pour sélectionner le nom de dossier souhaité, puis appuyez pour confirmer.3 Tournez la commande M.C. pour sélectionner le fichier souhaité, puis appuyez pour confirmer.La lecture démarre.

Pandora®

(Non disponible lorsque [USB MTP] est réglé à [ON] dans les réglages SYSTEM (page 30).) La musique Pandora est un service musical qui n'est pas affilié à Pioneer. Des informations supplémentaires sont disponibles sur le site http://www.pandora.com. L'application mobile Pandora est disponible pour les téléphones iPhone et Android. Veuillez visiter www.pandora.com/everywhere/mobile pour obtenir les plus récentes informations de compatibilité.

Écoute de Pandora

Mettez à jour le micrologiciel de l'application Pandora avec la version la plus récente avant l'utilisation.

1 Connectez cet appareil avec le périphérique mobile.

• iPhone via USB (page 9)
• iPhone/Périphérique Android via Bluetooth (page 11)

2 Appuyez sur SRC/OFF pour sélectionner [PANDORA].
3 Appuyez de manière prolongée sur 1/∧ pour afficher [APP CONTROL].
4 Tournez la commande M.C. pour sélectionner l'une des options ci-dessous.

- Sélectionnez [WIRED] pour la connexion USB.

- Sélectionnez [BLUETOOTH] pour la connexion Bluetooth.

5 Appuyez sur SRC/OFF pour sélectionner [PANDORA].
6 Lancez l'application Pandora sur le périphérique mobile, puis démarrez la lecture.

REMARQUE

Lorsque vous connectez un périphérique mobile autre qu'un iPhone/périphérique Android, il pourrait ne pas fonctionner correctement, selon votre périphérique mobile.

Opérations de base

Vous pouvez effectuer divers ajustements dans les réglages FUNCTION (page 24).

Objectif Opération
Saut d'une plage Appuyez sur .	▶▶▶
Commutation entre le mode aléatoire et la station	Appuyez de manière prolongée sur Apuis tournez la commande M.C. pour sélectionner le mode aléatoire ou la station souhaitée.
Modification de l'ordre de tri Appuyez	de manière prolongée sur , puis ▲ sélectionnez l'une des options suivantes.[ABC] : Tri des éléments de la liste dans un ordre alphabétique.[DATE] : Tri des éléments de la liste par ordre de date de création.
Lecture Après avoir sélectionné le mode aléatoire ou la station, appuyez sur la commande M.C..
Suppression d'une station	1 Après avoir sélectionné la station, appuyez de manière prolongée sur la commande M.C..[DELETE YES] apparaît.2 Appuyez sur la commande M.C..Pour annuler, appuyez sur BAND/⇨ à l'étape 1.
Pause/reprise de lecture Appuyez sur	4/PAUSE.
Évaluation positive Appuyez sur 1/	. ^
Évaluation négative Appuyez sur 2/	. ∨
Création d'une nouvelle station basée sur la plage en cours de lecture	Appuyez de manière prolongée sur 5/XX.
Création d'une nouvelle station basée sur l'artiste en cours de lecture	Appuyez de manière prolongée sur 6/⇨.
Enregistrement des informations de la plage en cours de lecture dans votre compte Pandora.	1 Appuyez de manière prolongée sur 3/MIX.[BOOKMARK] apparaît.2 Appuyez sur la commande M.C..

REMARQUE

Il pourrait être impossible de contrôler certaines fonctions de Pandora à partir de l'appareil.

Spotify®

(Non disponible lorsque [USB MTP] est réglé à [ON] dans les réglages SYSTEM (page 30).) Spotify est un service de diffusion de musique en continu qui n'est pas affilié à Pioneer. Des informations supplémentaires sont disponibles sur le site http://www.spotify.com. L'application Spotify est disponible pour les téléphones intelligents compatibles; veuillez visiter https://support.spotify.com/ pour obtenir les plus récentes informations de compatibilité.

Pour apprécier Spotify pendant la conduite, téléchargez d'abord l'application Spotify sur votre iPhone ou périphérique Android. Vous pouvez la télécharger depuis iTunes® App Store® ou Google Play™. Choisissez un compte gratuit ou compte Premium payant, dans l'application ou à partir de spotify.com. Un compte Premium vous offre davantage de fonctions, telles que l'écoute hors ligne.

Important

• Ce produit intègre le logiciel Spotify qui est soumis aux licences de tierce partie disponibles sur cette page : www.spotify.com/connect/third-party-licenses.
• Pour des informations sur les régions et les pays dans lesquels Spotify peut être utilisé, veuillez consulter https://www.spotify.com/us/select-your-country/.

Écoute de Spotify

Mettez à jour le micrologiciel de l'application Spotify avec la version la plus récente avant l'utilisation.

1 Connectez cet appareil avec le périphérique mobile.

• iPhone via USB (page 9)
• iPhone/Périphérique Android via Bluetooth (page 11)

2 Appuyez sur SRC/OFF pour sélectionner [SPOTIFY].
3 Appuyez de manière prolongée sur 1/∧ pour afficher [APP CONTROL].
4 Tournez la commande M.C. pour sélectionner l'une des options ci-dessous.

- Sélectionnez [WIRED] pour la connexion USB.

- Sélectionnez [BLUETOOTH] pour la connexion Bluetooth.

5 Appuyez sur SRC/OFF pour sélectionner [SPOTIFY].

6 Lancez l'application Spotify sur le périphérique mobile, puis démarrez la lecture.

REMARQUE

Lorsque vous connectez un périphérique mobile autre qu'un iPhone/périphérique Android, il pourrait ne pas fonctionner correctement, selon votre périphérique mobile.

Opérations de base

Vous pouvez effectuer divers ajustements dans les réglages FUNCTION (page 24).

REMARQUE

Les opérations disponibles pourraient varier en fonction du type de contenus (plage/album/artiste/liste de lecture/radio) que vous souhaitez écouter.

Objectif Opération
Saut d'une plage Appuyez sur ou .	|◄◄►►
Recherche d'une plage dans une liste	1 Appuyez de manière prolongée sur ▲ pour afficher la liste.2 Tournez la commande M.C. pour sélectionner la catégorie souhaitée, puis appuyez pour confirmer.3 Tournez la commande M.C. pour sélectionner le fichier souhaité, puis appuyez pour confirmer.La lecture démarre.
Pause/reprise de lecture Appuyez sur 4/PAUSE.
Évaluation positive (Uniquement pour la radio)	Appuyez sur 1/^.
Évaluation négative (Uniquement pour la radio)	Appuyez sur 2/∨.
Lecture aléatoire (Uniquement pour un(e) plage/album/artiste/liste de lecture)	Appuyez sur 5/✕✕.
Lecture répétée (Uniquement pour un(e) plage/album/artiste/liste de lecture)	Appuyez sur 6/↔.
Démarrage d'un canal de radio basé sur la chanson en cours de lecture.	1 Appuyez de manière prolongée sur 5/✕✕ pour démarrer un canal de radio.2 Appuyez sur la commande M.C..• Cette fonction pourrait ne pas être disponible selon la chanson sélectionnée.

REMARQUE

Il pourrait être impossible de contrôler certaines fonctions de Spotify à partir de l'appareil.

Utilisation de Pioneer Smart Sync/ APP

Pioneer Smart Sync est une application qui regroupe intelligemment vos cartes, messages et musiques dans le véhicule.

Vous pouvez faire fonctionner l'appareil à partir de l'application Pioneer Smart Sync installée sur un iPhone/périphérique Android. Dans certains cas, vous pouvez contrôler des éléments de l'application, notamment la sélection de source, la mise en pause, etc., en utilisant l'appareil.

Pour les détails sur les opérations disponibles dans l'application, consultez la section d'aide de l'application.

REMARQUE

La source APP n'est pas disponible si aucune connexion Pioneer Smart Sync n'est établie ou lorsque [USB MTP] est réglé à [ON] dans les réglages SYSTEM (page 30).

ATTENTION

N'essayez pas de faire fonctionner l'application pendant que vous conduisez. Veillez à quitter la route et stationner votre véhicule en lieu sûr avant d'essayer d'utiliser les commandes de l'application.

Pour les utilisateurs de iPhone

Cette fonction est compatible avec iOS 10.3 ou version ultérieure.

Vous pouvez télécharger Pioneer Smart Sync depuis iTunes App Store.

Download on the

App Store

Pour les utilisateurs de périphérique Android

Cette fonction est compatible avec les périphériques dotés d'Android OS 5.0 ou version ultérieure.

Vous pouvez télécharger Pioneer Smart Sync depuis Google Play.

GET IT ON

Google Play

REMARQUE

Certains périphériques Android connectés via AOA 2.0 pourraient ne pas fonctionner correctement ou émettre des sons en raison de leur conception logicielle, indépendamment de la version OS.

Quel type de fonction l'application propose-t-elle?

Favoriser l'utilisation de l'appareil

L'interface de l'appareil peut être optimisée à l'aide de votre iPhone/périphérique Android.

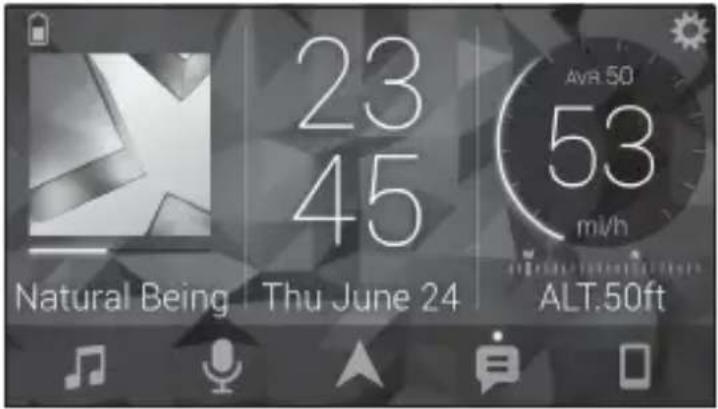

Image (exemple):

• Sélection d'une source de l'appareil
• Écoute de la musique sur votre iPhone/périphérique Android
• Contrôle intuitif du champ sonore
• Contrôle de votre périphérique Bluetooth connecté

Optimisation des fonctions de l'appareil à l'aide de l'application

Les fonctions suivantes, qui sont indisponibles lors de l'utilisation de l'appareil seul, sont disponibles lorsqu'une connexion Pioneer Smart Sync est établie.

Option de menu (exemple) Description
Utilisation d'une application de navigation	Vous pouvez spécifier et démarrer l'application de navigation installée sur votre périphérique.
Lecture de message Vous pouvez lire des mes	ssages reçus à partir des applications installées sur votre périphérique.
Réglage EQ 31 bandes Vous pouvez sélectionner une bande de l'égaliseur graphique à 31 bandes (13 bandes si la connexion Pioneer Smart Sync n'est pas utilisée).
Super son « Todoroki » Vous pouvez accentuer le niveau des graves de manière plus dynamique que lorsque la connexion Pioneer Smart Sync n'est pas utilisée.
Adaptation sonore facile Vous pouvez effectuer facilement le réglaged'alignement temporel en sélectionnant votre type de véhicule.

REMARQUES

• Certaines fonctions peuvent être limitées, selon les conditions de connexion avec l'application.
• Le réglage EQ 31 bandes est converti en 13 bandes lorsqu'une source musicale de ce produit est activée.

CONSEIL

Il est recommandé d'entrer le terme de recherche « Pioneer Smart Sync » dans le champ de recherche pour chercher l'application.

Pioneer Smart Sync

Établissement d'une connexion avec Pioneer Smart Sync

1 Appuyez sur la commande M.C. pour afficher le menu principal.
2 Tournez la commande M.C. pour sélectionner [SYSTEM], puis appuyez pour confirmer.
3 Tournez la commande M.C. pour sélectionner [APP CONTROL], puis appuyez pour confirmer.
4 Tournez la commande M.C. pour sélectionner l'une des options ci-dessous.
- Sélectionnez [WIRED] pour la connexion USB.
- Sélectionnez [BLUETOOTH] pour la connexion Bluetooth.
5 Tournez la commande M.C. pour sélectionner [AUTO APP CONN], puis appuyez pour confirmer.
6 Tournez la commande M.C. pour sélectionner [ON], puis appuyez pour confirmer.
7 Connectez cet appareil avec le périphérique mobile.

• iPhone/Périphérique Android via USB (page 9)
• iPhone/Périphérique Android via Bluetooth (page 11)
  Pioneer Smart Sync démarre automatiquement sur le périphérique.

REMARQUE

Que le réglage [AUTO APP CONN] soit réglé à [ON] ou [OFF], vous pouvez également procéder comme suit pour démarrer Pioneer Smart Sync.

• Pour les périphériques autres que le périphérique Android connecté par USB, appuyez sur SRC/OFF pour sélectionner l'une des sources et appuyez de manière prolongée sur la commande M.C..
• Pour un iPhone, lancez Pioneer Smart Sync sur le périphérique mobile.

REMARQUES

• Lorsque vous connectez un périphérique mobile autre qu'un iPhone/périphérique Android, il pourrait ne pas fonctionner correctement, selon votre périphérique mobile.
• Si l'application Pioneer Smart Sync n'est pas installée sur votre iPhone/périphérique Android, un message vous invitant à installer l'application apparaîtra sur votre iPhone/périphérique Android (sauf pour un périphérique Android connecté via Bluetooth). Sélectionnez [OFF] dans [AUTO APP CONN] pour effacer le message (page 30).

Écoute de la musique sur votre périphérique

1 Appuyez sur SRC/OFF pour sélectionner [APP].

Réglages audio

Vous pouvez également effectuer divers ajustements dans les réglages AUDIO (page 26).

Réglage de la valeur de fréquence de coupure et de la valeur de pente

Vous pouvez régler la valeur de fréquence de coupure et la valeur de pente de chaque haut-parleur.

Les haut-parleurs suivants peuvent être réglés.

[FRONT], [REAR], [SUBWOOFER]

REMARQUE

L'option [SUBWOOFER] peut être sélectionnée uniquement lorsque l'option [ON] est sélectionnée dans [SUBWOOFER] (page 26).

1 Appuyez sur la commande M.C. pour afficher le menu principal.
2 Tournez la commande M.C. pour sélectionner [AUDIO], puis appuyez pour confirmer.
3 Tournez la commande M.C. pour sélectionner [CROSSOVER], puis appuyez pour confirmer.

4 Tournez la commande M.C. pour sélectionner l'unité de haut-parleur (filtre) à régler, puis appuyez pour confirmer.
5 Tournez la commande M.C. pour sélectionner [HPF] ou [LPF] en fonction de l'unité de haut-parleur (filtre), puis appuyez pour confirmer.
6 Tournez la commande M.C. pour sélectionner une fréquence de coupure appropriée pour l'unité de haut-parleur (filtre) sélectionnée à l'étape 4, puis appuyez pour confirmer.
[25HZ] à [250HZ]
7 Tournez la commande M.C. pour sélectionner une pente appropriée pour l'unité de haut-parleur (filtre) sélectionnée à l'étape 4.
[-6] à [-24] (si vous choisissez [FRONT] ou [REAR])
[-6] à [-36] (si vous choisissez [SUBWOOFER])

Réglages

Vous pouvez ajuster divers réglages dans le menu principal.

1 Appuyez sur la commande M.C. pour afficher le menu principal.
2 Tournez la commande M.C. pour sélectionner l'une des catégories ci-dessous, puis appuyez pour confirmer.
• Réglages FUNCTION (page 24)
• Réglages AUDIO (page 26)
• Réglages SYSTEM (page 29)
• Réglages ILLUMINATION (page 31)
• Réglages MIXTRAX (page 31)

3 Tournez la commande M.C. pour sélectionner les options, puis appuyez pour confirmer.

Réglages FUNCTION

Les options de menu varient en fonction de la source.

Option de menu Description
BSM RADIO	Enregistrement automatique des six stations au signal le plus puissant sur les touches numériques (1/ ∧ à 6/ ⇌).
LOCAL RADIOFM : [OFF], [LV1], [LV2], [LV3], [LV4]AM : [OFF], [LV1], [LV2]	Syntonisation de station restreinte en fonction de l'intensité du signal.
SEEK RADIO[MAN], [PCH] Attribution des touches ou pour recherche les stations une à une (syntonisation manuelle) ou effectuer la sélection à partir des canaux présélectionnés.
SAVE SPOTIFY	Enregistrement des informations relatives à la chanson en cours de lecture dans votre liste musicale sur Spotify.
UNSAVE SPOTIFY	Suppression des informations de chanson enregistrées dans [SAVE].
SEL DEVICE iPhone PANDORA BT AUDIO SPOTIFY	Connexion d'un périphérique Bluetooth dans la liste.
BOOKMARK PANDORA	Enregistrement des informations de la plage en cours de lecture dans votre compte Pandora.
NEW STATION PANDORA[FROM TRACK], [FROM ARTIST] Création d'une nouvelle station basée sur la plage ou l'artiste en cours de lecture.
PLAY BT AUDIO	Démarrage de la lecture.
STOP BT AUDIO	Arrêt de la lecture.

Réglages AUDIO

REMARQUE

[CHK APP SETTG.] pourrait s'afficher lorsque le réglage est effectué dans Pioneer Smart Sync.

Option de menu Description

EQ SETTING

[SUPER BASS], [POWERFUL], [DYNAMIC], [NATURAL], [VOCAL], [VIVID], [SET BY APP]*, [CUSTOM1], [CUSTOM2], [FLAT] * [SET BY APP] s'affiche lorsqu'une courbe d'égaliseur présélectionnée qui n'est pas disponible dans l'appareil est sélectionnée dans Pioneer Smart Sync.

Sélection d'une bande et d'un niveau d'égaliseur pour apporter des modifications.

Bande d'égaliseur : [50HZ] à [12.5kHz]

Niveau d'égaliseur : [-6] à [+6]

Sélection ou personnalisation de la courbe d'égaliseur.

- Lorsque vous sélectionnez un réglage autre que [CUSTOM1], [CUSTOM2] ou [SET BY APP], vous pouvez également personnaliser la courbe d'égaliseur en appuyant de manière prolongée sur la commande M.C., puis enregistrer la courbe d'égaliseur personnalisée dans [CUSTOM1].

FADER\*1

Réglage de l'équilibre entre les haut-parleurs avant et arrière.

BALANCE

Réglage de l'équilibre entre les haut-parleurs gauche et droit.

SUBWOOFER

[ON], [OFF] Réglez l'option à [ON] lors de l'utilisation d'un haut-parleur d'extrêmes graves.

SUBWOOFER\*2

[NOR], [REV] Sélection de la phase du haut-parleur d'extrêmes graves.

Option de menu Description
SPEAKER LEVEL
Types de haut-parleur : [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER]Niveau de sortie : [-24] à [10]	Sélection d'une unité de haut-parleur (filtre) et réglage du niveau de sortie.• Chaque valeur que vous avez réglée est modifiée lorsque vous modifiez le réglage [POSITION] (page 27).
CROSSOVER
	Sélection d'une unité de haut-parleur (filtre) pour régler la fréquence de coupure HPF ou LPF et la pente de chaque unité de haut-parleur. Pour les détails sur le réglage [CROSSOVER], consultez la page 23.
POSITION
[OFF], [FRONT LEFT] (siège avant gauche), [FRONT RIGHT] (siège avant droit), [FRONT] (sièges avant), [ALL]	Sélection d'une position d'écoute pour régler automatiquement les niveaux de sortie des haut-parleurs et ajouter un temps de retard correspondant au nombre et aux emplacements de sièges occupés.
TIME ALGNMNT
[INITIAL], [OFF], [CUSTOM]Sélection d'un type de haut-parleur et réglage de la distance de haut-parleur pour apporter des modifications dans [CUSTOM].Types de haut-parleur : [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER]Distance de haut-parleur (po) : [140] à [0]	Sélection ou personnalisation des réglages d'alignement temporel en fonction de la distance entre la position d'écoute et chaque haut-parleur.• Sélectionnez [INITIAL] pour initialiser la valeur de réglage.• Sélectionnez [OFF] pour réinitialiser toutes les valeurs de réglage à 0.• Le réglage [CUSTOM] est disponible lorsque l'option [FRONT LEFT] ou [FRONT RIGHT] est sélectionnée dans [POSITION] (page 27).• Le réglage [CUSTOM] n'est pas disponible lorsque l'option [OFF] est sélectionnée dans [SUBWOOFER] (page 26).
SAVE SETTINGS[YES], [NO] Enregistrement pour rappel ultérieur des réglages sonores suivants à leurs valeurs actuelles : [CROSSOVER], [SPEAKER LEVEL], [EQ SETTING], [POSITION], [TIME ALGNMT], [D.BASS], [SUBWOOFER].• Les réglages qu'il est possible d'enregistrer sont différents lorsqu'une connexion Pioneer Smart Sync est établie.
LOAD SETTINGSChargement des réglages sonores, après l'exécution de [SAVE SETTINGS].
D.BASS[OFF], [LOW], [HI] Accentuation dynamique du niveau des graves pour offrir un effet comparable à l'ajout d'un haut-parleur d'extrêmes graves au système.
LOUDNESS[OFF], [LOW], [MID], [HI] Compensation permettant d'obtenir un son clair à un volume faible.
SLA[+4] à [-4] Réglage du niveau de volume pour chaque source, sauf FM.Chacune des combinaisons ci-dessous est réglée automatiquement au même réglage.Lors de l'établissement d'une connexion USB, réglez USB, iPhone, PANDORA, APP et SPOTIFY.Lors de l'établissement d'une connexion Bluetooth, réglez BT AUDIO, iPhone, PANDORA, APP et SPOTIFY.
S.RTRV[1] (efficace pour les taux de compression faibles), [2] (efficace pour les taux de compression élevés), [OFF]	Amélioration des signaux audio compressés et restauration d'un son riche.

*1 Non disponible lorsque l'option [SUB.W/SUB.W] est sélectionnée dans [SP-P/O MODE] des réglages INITIAL (page 7).

*2 Non disponible lorsque l'option [REAR/REAR] est sélectionnée dans [SP-P/O MODE] des réglages INITIAL (page 7).

Réglages SYSTEM

Vous pouvez également accéder à ces menus lorsque l'appareil est éteint.

Option de menu Description
LANGUAGE[ENG] (Anglais), [ESP] (Espagnol), [FRA] (Français canadien)	Sélection de la langue d'affichage des informations textuelles d'un fichier audio compressé.
CLOCK SET[12H], [24H] Réglage de l'horloge (page 6).Ce réglage n'est pas disponible lorsqu'une connexion Pioneer Smart Sync est établie.
BEEP TONE[ON], [OFF] Un bip est émis lorsque vous appuyez sur l'une des touches. Sélectionnez [OFF] pour désactiver cette fonction.
INFO DISPLAY[SOURCE/SPEANA], [CLOCK/ SPEANA], [SRC/LIVE FX], [CLOCK/ LIVE FX], [SOURCE], [SPEANA], [OFF]	Affichage de l'élément dans la section des informations secondaires.Lorsque l'option [SOURCE/SPEANA] ou [CLOCK/ SPEANA] est sélectionnée, affichage de l'antenne à la place de l'analyseur de spectre sur la source de radio.
AUX[ON], [OFF] Réglez l'option à [ON] lors de l'utilisation d'un périphérique auxiliaire connecté à l'appareil.
BT AUDIO[ON], [OFF] Activation/désactivation du signal Bluetooth.
PANDORA[ON], [OFF] Réglez l'option à [ON] lorsque vous utilisez la fonction Pandora.
SPOTIFY[ON], [OFF] Réglez l'option à [ON] lorsque vous utilisez la fonction Spotify.
BT MEM CLEAR[YES], [NO] Suppression des données de périphériqueBluetooth (liste de périphériques, code NIP, historique des appels, annuaire, numéros de téléphone présélectionnés) enregistrées dans l'appareil.[CLEARED] s'affiche lorsque les données sont correctement supprimées.
APP CONTROL[WIRED], [BLUETOOTH] Sélection de la méthode de connexionappropriée en fonction de votre périphérique.Consultez la page 30 pour les détails sur les connexions de chaque périphérique.
USB MTP[ON], [OFF] Réglez l'option à [ON] lorsque vous utilisez la connexion MTP.Les sources suivantes ne sont pas disponibles lorsque le réglage est à [ON].• APP, PANDORA, SPOTIFY, iPhone et USB (AOA)
AUTO APP CONN[ON], [OFF] Sélectionnez [ON] pour lancer automatiquementPioneer Smart Sync lorsque le iPhone/périphérique Android est connecté à l'appareil.
USB AUTO[ON], [OFF] Sélectionnez [ON] pour passer automatiquement à la source USB lorsqu'un périphérique USB/iPhone est connecté à l'appareil.Sélectionnez [OFF] lorsqu'un périphérique USB/ iPhone est connecté à l'appareil seulement pour la charge.

Informations sur les connexions de chaque périphérique

Les sources disponibles varient en fonction de la valeur de réglage.

Veuillez régler [APP CONTROL] en fonction du tableau de la source que vous souhaitez utiliser.

Pour les détails sur la connexion Pioneer Smart Sync, consultez la page 20.

Lorsque vous n'effectuez PAS la connexion Pioneer Smart Sync

Valeur de réglage Périphérique Source(s) disponible(s)
[WIRED] iPhone iPhone	one, PANDORA, SPOTIFY
	Android USB (AOA)
[BLUETOOTH] iPhone	iPhone, PANDORA, SPOTIFY
	Android PANDORA, SPOTIFY

Lorsque vous effectuez la connexion Pioneer Smart Sync

Valeur de réglage Périphérique Source(s) disponible(s)
[WIRED] iPhone APP, PANDORA, SPOTIFY
Android APP
[BLUETOOTH] iPhone APP, PANDORA, SPOTIFY
Android APP, PANDORA, SPOTIFY

Réglages ILLUMINATION

Option de menu Description

DIM SETTING

[SYNC CLOCK], [MANUAL] Sélection de la méthode de modification de la luminosité de l'affichage.

BRIGHTNESS

[1] à [10]

Modification de la luminosité de l'affichage. Les plages de réglage disponibles varient en fonction de [DIM SETTING].

Réglages MIXTRAX

Option de menu	Description
SHORT PLAYBCK
[1.0 MIN], [1.5 MIN], [2.0 MIN], [2.5 MIN], [3.0 MIN], [OFF]	Sélection de la durée de lecture.

Option de menu Description

MIX PATTERN

[SOUND LEVEL] Modification des effets spéciaux MIXTRAX en fonction du niveau audio. Le modèle de mixage est modifié en fonction du niveau sonore.

[LOW PASS] Le modèle de mixage est modifié en fonction du niveau des graves.

[RANDOM] Le modèle de mixage est modifié de manière aléatoire en fonction du mode de niveau sonore et du mode passe-bas.

DISPLAY FX

[ON], [OFF] Activation/désactivation des effets spéciaux MIXTRAX.

CUT IN FX

[ON], [OFF] Activation/désactivation des effets spéciaux MIXTRAX pendant le changement manuel des plages.

Informations complémentaires

Dépannage

L'écran retourne automatiquement à l'affichage normal.

→Vous n'avez exécuté aucune opération pendant 30 secondes.
-Effectuez une opération.

L'étendue de la lecture répétée change de manière inattendue.

→Selon l'étendue de la lecture répétée, l'étendue sélectionnée pourrait changer lors de la sélection d'un autre dossier ou d'une autre plage ou pendant l'avance/le retour rapide.
-Resélectionnez l'étendue de la lecture répétée.

Un sous-dossier n'est pas lu.

→Il est impossible de lire les sous-dossiers lorsque l'option [FLD] (répétition du dossier) est sélectionnée.
–Sélectionnez une autre étendue de lecture répétée.

Le son est intermittent.

→Vous utilisez un périphérique, tel qu'un téléphone cellulaire, qui pourrait causer des interférences sonores.
-Éloignez tous les appareils électriques qui pourraient causer des interférences.

Le son de la source audio Bluetooth n'est pas audible.

→Un appel est en cours sur un téléphone cellulaire connecté via Bluetooth.
–Le son sera audible lorsque l'appel sera terminé.
→Un téléphone cellulaire connecté via Bluetooth est en cours d'utilisation.

-Cessez d'utiliser le téléphone cellulaire.

→La connexion entre l'appareil et le téléphone cellulaire n'est pas établie correctement après un appel effectué à l'aide d'un téléphone cellulaire connecté via Bluetooth.

-Rétablissez la connexion Bluetooth entre l'appareil et le téléphone cellulaire.

Messages d'erreur

Commun

AMP ERROR

→Un problème de fonctionnement de l'appareil s'est produit ou la connexion des haut-parleurs est incorrecte.
→Le circuit de protection est activé.
-Vérifiez la connexion des haut-parleurs.
–Tournez le commutateur d'allumage à OFF, puis ramenez-le à ON. Si le message demeure affiché, contactez votre détaillant ou un centre d'entretien Pioneer agréé pour obtenir de l'assistance.

NO XXXX (NO TITLE, par exemple)

→Aucune information textuelle n'est intégrée.
- Commutez l'affichage ou démarrez la lecture d'une autre plage/d'un autre fichier.

Périphérique USB/iPhone

FORMAT READ

→Il y a parfois un délai entre le démarrage de la lecture et le moment où le son est audible.

-Attendez que le message disparaisse et que le son soit audible.

NO AUDIO

→Il n'y a aucune chanson.
-Transférez les fichiers audio vers le périphérique USB et procédez à la connexion.
→La sécurité est activée sur le périphérique USB connecté.
-Suivez les instructions du périphérique USB pour désactiver la sécurité.

SKIPPED

→Le périphérique USB connecté contient des fichiers protégés par DRM.
–Les fichiers protégés sont ignorés.

PROTECT

→Tous les fichiers sur le périphérique USB connecté intègrent la protection par DRM.
- Utilisez un autre périphérique USB.

N/A USB

→Le périphérique USB connecté n'est pas pris en charge par cet appareil.
-Déconnectez votre périphérique et remplacez-le par un périphérique USB compatible.

HUB ERROR

→Le périphérique USB connecté via un concentrateur USB n'est pas pris en charge par cet appareil.
-Connectez le périphérique USB directement à cet appareil en utilisant un câble USB.

CHECK USB

→Le connecteur USB ou le câble USB est court-circuité.
-Vérifiez que le connecteur USB ou le câble USB n'est pas coincé ou endommagé.

→La consommation du périphérique USB est supérieure au courant maximal autorisé.
–Déconnectez le périphérique USB et ne l'utilisez pas. Tournez le commutateur d'allumage à OFF, puis ramenez-le à ACC ou ON. Connectez uniquement des périphériques USB compatibles.

ERROR-19

-Effectuez l'une des opérations suivantes, puis retournez à la source USB.

• Déconnectez le périphérique USB.
• Sélectionnez une autre source.

→Défaillance du iPhone.

–Déconnectez le câble du iPhone. Lorsque le menu principal du iPhone s'affiche, reconnectez et réinitialisez le iPhone.

ERROR-23

→Le périphérique USB n'a pas été formaté correctement.
-Formatez le périphérique USB avec FAT12, FAT16 ou FAT32.

ERROR-16

→La version de micrologiciel du iPhone n'est pas récente.
-Mettez à jour la version du iPhone.
→Défaillance du iPhone.
–Déconnectez le câble du iPhone. Lorsque le menu principal du iPhone s'affiche, reconnectez et réinitialisez le iPhone.

STOP

→Aucune chanson dans la liste en cours.
–Sélectionnez une liste qui contient des chansons.

NO BT DEVICE GO TO BT MENU TO REGISTER

→Aucun périphérique Bluetooth trouvé.

-Connectez l'appareil et le iPhone via Bluetooth (page 11).

CONN. FAILED PRESS BAND KEY TO RETRY

→Échec de connexion Bluetooth avec iPhone.

- Appuyez sur BAND/ p o u une connexion à nouveau.

DISCONNECTED PRESS BAND KEY TO RETRY

→Connexion Bluetooth perdue.

- Appuyez sur BAND/ p o u une connexion à nouveau.

Périphérique Bluetooth

ERROR-10

→Coupure de l'alimentation au niveau du module Bluetooth de l'appareil.

–Tournez le commutateur d'allumage à OFF, puis ramenez-le à ACC ou ON.

Pandora

ERROR-19

-Déconnectez le câble du périphérique. Lorsque le menu principal du périphérique s'affiche, reconnectez et réinitialisez le périphérique.

NOT FOUND

→L'application Pandora n'a pas encore démarré.

-Démarrez l'application Pandora.

RATING ERROR

→L'opération d'évaluation est désactivée.

-Exécutez la même commande pour une autre plage.

CAN'T SKIP

→L'opération de saut est désactivée.

-Exécutez la même commande pour une autre plage.

THUMB ERROR

→Impossible d'enregistrer une évaluation. –Réessayez plus tard.

BOOKMARK ERR

→Impossible d'enregistrer un signet.

r –Réessayez plus tard b l i r

INOPERABLE

→L'opération d'enregistrement d'un signet ou d'ajout d'une station est désactivée.

-Exécutez la même commande pour uné autre plage. b l i r

UNABLE TO ADD

→Impossible d'ajouter une station. –Réessayez plus tard.

SKIP LIMIT

→En raison de restrictions liées aux licences musicales, Pandora limite le nombre total de sauts par heure.

-Attendez que Pandora vous permette à nouveau d'effectuer des sauts.

UPDATE APP

→Cette version de l'application Pandora n'est pas prise en charge.

-Connectez un périphérique dont la version de l'application Pandora installée est compatible.

LOG IN ERROR

→Vous n'êtes pas connecté à votre compte Pandora.

-Déconnectez le câble du périphérique, puis connectez-vous à votre compte Pandora. Reconnectez ensuite le périphérique.

ERROR

→Message d'erreur de périphérique affiché dans l'application Pandora.

–Vérifiez le périphérique connecté.

→Le système Pandora est en cours de maintenance.

-Réessayez plus tard.

NO STATIONS

→Aucune station trouvée.
-Créez une station dans l'application Pandora sur votre périphérique connecté.

NO BT DEVICE GO TO BT MENU TO REGISTER

→Aucun périphérique Bluetooth trouvé.
-Connectez l'appareil et le périphérique via Bluetooth (page 11).

CONN. FAILED PRESS BAND KEY TO RETRY

→Échec de connexion Bluetooth.

- Appuyez sur BAND/ p o u une connexion à nouveau.

CHECK APP PRESS BAND KEY TO RETRY

→Échec de connexion à l'application Pandora.

- Appuyez sur BAND7 p o u une connexion à nouveau.

DISCONNECTED PRESS BAND KEY TO RETRY

→Connexion Bluetooth perdue.
- Appuyez sur BAND/ p o u une connexion à nouveau.

STATION LIMIT

→Impossible d'ajouter une nouvelle station.
-Supprimez une ancienne station afin de libérer un emplacement pour une nouvelle.

CANNOT DELETE

→La station n'a pas pu être supprimée.
-Exécutez la même commande pour une autre station.

BAD NETWORK

→Le périphérique connecté est hors de la zone de couverture.
-Connectez le périphérique à un réseau.

UNAVAILAVLE

→Le périphérique connecté est hors de la zone de couverture.
-Connectez le périphérique à un réseau.
→L'opération est désactivée.
-Exécutez la même commande pour une autre station.

CHECK APP

→Une erreur inconnue (y compris une erreur de communication) s'est produite.
-Suivez les instructions qui s'affichent à l'écran.
r é t a b l i r

APP

CONNECT APP

→La connexion Pioneer Smart Sync n'est pas établie.
- Etablissez une connexion avec Pioneer Smart Sync (page 20).

Spotify

NOT FOUND t a b l i r

→L'application Spotify n'a pas encore démarré.
-Démarrez l'application Spotify.

NO BT DEVICE GO TO BT MENU TO REGISTER

→Aucun périphérique Bluetooth trouvé.
-Connectez l'appareil et le périphérique via Bluetooth (page 11).

CONN. FAILED PRESS BAND KEY TO RETRY

→Échec de connexion Bluetooth.

-Appuyez sur BAND/ ➕ p o u r une connexion à nouveau.

CHECK APP PRESS BAND KEY TO RETRY

→Échec de connexion à l'application Spotify.

- Appuyez sur BAND/ p o u une connexion à nouveau.

DISCONNECTED PRESS BAND KEY TO RETRY

→Connexion Bluetooth perdue.

- Appuyez sur BAND/ p o u une connexion à nouveau.

CHECK APP

→Une erreur inconnue (y compris une erreur de communication) s'est produite.

-Suivez les instructions qui s'affichent à l'écran.

Conseils sur la manipulation

Périphérique de stockage USB

- Les connexions au moyen d'un concentrateur USB ne sont pas prises en charge.

- Fixez fermement le périphérique de stockage USB avant la conduite. Ne laissez pas le périphérique de stockage USB tomber sur le plancher, où il pourrait gêner le bon fonctionnement de la pédale de frein ou d'accélérateur.

- Selon le périphérique de stockage USB, les problèmes suivants pourraient survenir.

- Le fonctionnement peut varier.

- Le périphérique de stockage pourrait ne pas être reconnu.

- Les fichiers pourraient ne pas être lus correctement.

- Le périphérique pourrait générer des interférences sonores lorsque vous écoutez la radio.

iPhone

- Ne laissez pas le iPhone dans un endroit soumis à une température élevée.

- Fixez férmementale iPhone lors de la r conduite. Ne laissez pas le iPhone tomber sur le plancher, où il pourrait gêner le bon fonctionnement de la pédale de frein ou d'accélérateur.

- Les données de texte incompatibles enregistrées sur le iPhone ne seront pas affichées par cet appareil.

Formats audio compressés compatibles

- Seuls les 32 premiers caractères d'un nom de fichier (incluant l'extension de fichier) ou d'un nom de dossier peuvent être affichés.

- L'appareil pourrait ne pas fonctionner correctement, selon l'application utilisée pour encoder les fichiers WMA.

- Il pourrait se produire un léger retard au début de la lecture de fichiers audio intégrant des données d'image ou de fichiers audio stockés sur un périphérique USB avec de nombreuses hiérarchies de dossiers.

PRÉCAUTION

- Pioneer ne peut garantir la compatibilité avec tous les périphériques de stockage de masse USB et décline toute responsabilité en cas de perte de données sur des lecteurs multimédias, téléphones intelligents ou autres périphériques lors de l'utilisation de cet appareil.

- Ne laissez pas un périphérique USB dans un endroit où les températures sont élevées.

Fichiers WMA

Extension de fichier .wma
Débit binaire 48 kbit/s	à 320 kbit/s(CBR), 48 kbit/s à384 kbit/s (VBR)
Fréquence d’échantillonnage	32 kHz, 44,1 kHz, 48 kHz
Windows MediaTM Audio Professional, sans perte, flux voix/DRM ou flux avec vidéo	Non compatible

Fichiers MP3

Extension de fichier .mp3
Débit binaire 8 kbit/s à 320 kbit/s (CBR), VBR
Fréquence d’échantillonnage	8 kHz à 48 kHz (32 kHz, 44,1 kHz, 48 kHz pour accentuation)
Version d’étiquette ID3 compatible	1.0, 1.1, 2.2, 2.3, 2.4 (la version 2.x de l’étiquette ID3 a priorité sur la version 1.x.)
Liste de lecture m3u Non compatible
MP3i (MP3 interactif ), mp3 PRO	Non compatible

Fichiers WAV

- Vous ne pouvez pas utiliser les formats de fichier WAV avec la connexion via MTP.

Extension de fichier .wav
Bits de quantification 8 et 16 (LPCM)
Fréquence d’échantillonnage	16 kHz à 48 kHz (LPCM)

Fichiers AAC

Format compatible AAC	encodé par iTunes
Extension de fichier .m4a
Fréquence d’échantillonnage	11,025 kHz à 48 kHz
Débit binaire stéréo 16	kbit/s à 320 kbit/s, VBR
Apple sans perte Non compatible

Fichier AAC acheté dans la boutique iTunes (extension de fichier .m4p)

Non compatible

Fichiers FLAC

• Vous ne pouvez pas utiliser les formats de fichier FLAC avec la connexion via MTP.
• Les fichiers FLAC pourraient être illisibles, selon le type d'encodeur.

Extension de fichier.flac,.fla
Fréquence d'échantillonnage	8/11,025/12/16/22,05/24/32/44,1/48/96 kHz
Débit binaire de quantification	8/16/24 bits
Mode de canal 1 canal/2 canaux

Périphérique USB

- Il pourrait se produire un léger retard au début de la lecture de fichiers audio sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers.

Hiérarchie des dossiers pouvant être lus	Jusqu'à huit niveaux (Dans la pratique, la hiérarchie compte moins de deux niveaux.)
Dossiers pouvant être lus	Jusqu'à 1 500
Fichiers pouvant être lus	Jusqu'à 15 000
Lecture des fichiers protégés par des droits d'auteur	Non compatible
Périphérique USB partitionné	Seule la première partition peut être lue.

Compatibilité iPhone

Cet appareil prend en charge uniquement les modèles de iPhone suivants. Les versions antérieures pourraient ne pas être prises en charge.

Conçu pour

• Certaines fonctions pourraient ne pas être disponibles, selon la génération et/ou la version de logiciel du iPhone.
• Les utilisateurs d'un iPhone avec connecteur Lightning® doivent utiliser le câble Lightning vers USB (fourni avec le iPhone).
• Reportez-vous aux manuels du iPhone pour obtenir des informations sur la compatibilité des fichiers/formats.
  • Livre audio, fichier balado : Compatible

PRÉCAUTION

Pioneer n'accepte aucune responsabilité en cas de perte de données sur le iPhone, même si la perte de données se produit pendant l'utilisation de cet appareil.

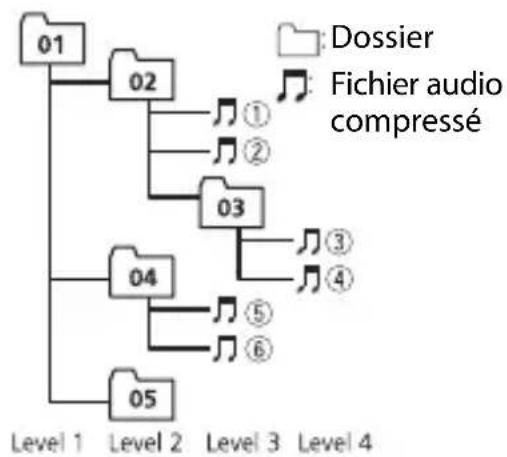

Séquence des fichiers audio

Sur cet appareil, l'utilisateur ne peut pas attribuer de numéros de dossier ni spécifier les séquences de lecture. La séquence des fichiers audio varie en fonction du périphérique connecté. Veuillez noter que la lecture des fichiers cachés sur un périphérique USB est impossible.

Exemple de hiérarchie

01 à 05 : Numéro de dossier
① à : Séquence de lecture

Droits d'auteur et marques de commerce

Bluetooth

La marque de mot et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par PIONEER CORPORATION est faite sous licence. Les autres marques de commerce ou noms commerciaux sont la propriété de leur propriétaire respectif.

iTunes

Apple et iTunes sont des marques commerciales d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays.

WMA

Windows Media est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc.

FLAC

Droit d'auteur © 2000-2009 Josh Coalson Droit d'auteur © 2011-2014 Xiph.Org Foundation

La redistribution et l'utilisation sous formes binaire et source, avec ou sans modification, sont permises sous réserve des conditions suivantes :

–Les redistributions du code source doivent conserver l'avis de droit d'auteur ci-dessus, cette liste de conditions et la renonciation suivante.

–Les redistributions sous forme binaire doivent reproduire l'avis de droit d'auteur ci-dessus, cette liste de conditions et la renonciation suivante dans la documentation et/ou tout autre matériel fourni lors de la distribution.

-Ni le nom de la Xiph.org Foundation ni les noms de ses contributeurs ne doivent être utilisés pour endosser ou promouvoir les produits dérivés de ce logiciel sans autorisation écrite préalable. CE LOGICIEL EST FOURNI « TEL QUEL » PAR LES DÉTENTEURS DE DROITS D'AUTEUR ET LES CONTRIBUTEURS, ET TOUTES LES GARANTIES EXPRESSES OU IMPLICITES, Y COMPRIS, SANS EN EXCLURE D'AUTRES, LES GARANTIES IMPLICITES DE VALEUR MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULIER SONT DÉCLINÉES. LA FONDATION OU LES CONTRIBUTEURS NE SERONT EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, ACCESSOIRES, SPÉCIAUX, EXEMPLAIRES OU CONSÉCUTIFS (Y COMPRIS, SANS EN EXCLURE D'AUTRES,

L'APPROVISIONNEMENT DE BIENS OU DE SERVICES DE REMPLACEMENT; LA PERTE D'UTILISATION, DE DONNÉES OU DE PROFITS; OU L'INTERRUPTION D'ACTIVITÉS COMMERCIALES) QUELLES QU'EN SOIENT LA CAUSE ET LA THÉORIE DE RESPONSABILITÉ, PAR CONTRAT, RESPONSABILITÉ STRICTE OU DÉLIT CIVIL (Y COMPRIS LA NÉGLIGENCE OU AUTRE) DÉCOULANT DE QUELQUE FAÇON QUE CE SOIT DE L'UTILISATION DE CE LOGICIEL, MÊME S'ILS ÉTAIENT INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES.

Pandora® Music

PANDORA, le logo PANDORA et la présentation de Pandora sont des marques de commerce, déposées ou non, de Pandora Media, Inc. Utilisation soumise à autorisation.

Pandora n'est disponible que dans certains pays. Pour de plus amples informations, veuillez visiter

http://www.pandora.com/legal.

iPhone et Lightning

L'utilisation du badge Conçu pour Apple signifie qu'un accessoire a été conçu pour être connecté spécifiquement à un ou plusieurs produit(s) Apple identifié(s) dans le badge, et qu'il a été certifié par le développeur comme étant conforme aux normes de performance d'Apple. Apple n'est pas responsable du fonctionnement de cet appareil, ni de sa conformité aux normes sécuritaires et réglementaires. Veuillez noter que l'utilisation de cet accessoire avec un produit Apple peut affecter la qualité de la communication sans fil.

iPhone et Lightning sont des marques de commerce d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

Siri®

Fonctionne avec Siri par le microphone.

Google™, Google Play, Android

Google, Google Play et Android sont des marques commerciales de Google LLC.

MIXTRAX

MIXTRAX est une marque commerciale de PIONEER CORPORATION.

Spotify®

SPOTIFY et le logo Spotify font partie des marques de commerce déposées de Spotify AB. Des appareils numériques mobiles compatibles et un abonnement Premium sont requis là où disponibles, voir https://www.spotify.com.

T-Kernel 2.0

Ce produit utilise le code source de T-Kernel 2.0 en vertu des termes de la T-License 2.0 accordée par T-Engine Forum (www.tron.org).

MP3

Droit d'auteur (C) 1998-2009 PacketVideo

Distribué selon les termes de la Licence Apache, Version 2.0 (la « Licence »); vous ne pouvez utiliser ce fichier que conformément à la Licence. Vous pouvez obtenir une copie de la Licence à l'adresse

http://www.apache.org/licenses/LICENSE-2.0

À moins que cela ne soit requis par la loi applicable ou convenu par écrit, le logiciel distribué selon les termes de la Licence est fourni « TEL QUEL », SANS GARANTIE NI CONDITION DE QUELQUE NATURE QUE CE SOIT, expresse ou implicite.

Consultez la Licence pour connaître les termes spécifiques régissant les autorisations et limitations en vertu de la Licence.

Caractéristiques techniques

Généralités

Tension d'alimentation : 14,4 V CC (10,8 V à 15,1 V acceptable)

Mise à la masse : Type négatif

Consommation de courant maximale : 10,0 A

Dimensions (L × H × P) : DIN

Châssis : 178 mm × 50 mm × 97 mm

Panneau avant : 188 mm × 58 mm × 17 mm

D

Châssis : 178 mm × 50 mm × 97 mm Panneau avant : 170 mm × 46 mm × 17 mm

Poids : 0,5 kg

Audio

Puissance de sortie maximale :

- 50 W × 4 canaux/4 Ω (sans haut-parleur d'extrêmes graves)

- 50 W × 2 canaux/4 Ω + 70 W × 1 canal/2 Ω (pour le haut-parleur d'extrêmes graves)

Puissance de sortie continue :

22 W × 4 (50 Hz à 15 000 Hz, 5 % de DHT, charge de 4 Ω, avec les deux canaux entraînés)

Impédance de charge : 4 Ω (4 Ω à 8 Ω (2 Ω pour 1 canal) acceptable)

Niveau de sortie maximal de la sortie préamplifiée : 2,0 V (MVH-S310BT), 4,0 V (MVH-S312BT)

Égaliseur (Égaliseur graphique à 13 bandes) :

Fréquence : 50 Hz/80 Hz/125 Hz/

200 Hz/315 Hz/500 Hz/800 Hz/

1,25 kHz/2 kHz/3,15 kHz/5 kHz/8 k 12,5 kHz

Gain : ±12 dB (par incréments de 2 dB)

Filtre passe-haut :

Fréquence : 25 Hz/31,5 Hz/40 Hz/

50 Hz/63 Hz/80 Hz/100 Hz/125 Hz/

160 Hz/200 Hz/250 Hz

Haut-parleur d'extrêmes graves/Filtre passe-bas :

Fréquence : 25 Hz/31,5 Hz/40 Hz/

50 Hz/63 Hz/80 Hz/100 Hz/125 Hz/160 Hz/200 Hz/250 Hz

Phase : Normale/Inversée

Niveau de haut-parleur :

+10 dB à -24 dB (par increments 0 1 dB)

Alignement temporel : 0 po à 140 po (1 po/incrément)

USB

Spécification de norme USB : USB 2.0 haute vitesse

Courant maximal : 1,5 A

Protocole USB : MSC (Classe de stockage de masse) MTP (Protocole de transfert de média) AOA (Accessoire ouvert Android) 2.0

Système de fichier : FAT12, FAT16, FAT32

Format de décodage MP3 : MPEG-1 et 2 à couche audio 3

Format de décodage WMA : Ver. 7, 8, 9, 9.1, 9.2 (2 canaux audio)

Format de décodage AAC : MPEG-4 AAC (encodage iTunes uniquement) (Ver. 10.6 et antérieures)

Format de décodage FLAC : v1.2.1 (Codec audio sans perte libre)

Format du signal WAV : PCM Linéaire (Non compressé)

Syntonisateur FM

Gamme de fréquences : 87,9 MHz à 107,9 MHz

Sensibilité utile : 11 dBf (1,0 μV/75 Ω, mono, S/B : 30 dB)

Rapport signal/bruit : 65 dB (diffusion analogique) (réseau IHF-A)

Syntonisateur AM

Gamme de fréquences : 530 kHz à 1710 kHz

Sensibilité utile : 25 μV (S/B : 20 dB)

Rapport signal/bruit : 60 dB (diffusion analogique) (réseau IHF-A)

Bluetooth

Version : Certifié Bluetooth 4.0

Puissance de sortie : +4 dBm maximum (Classe de puissance 2)

BLE (Bluetooth faible énergie) Version : Certifié 4.0

BLE (Bluetooth faible énergie) Puissance de sortie : +3 dBm maximum

Gamme(s) de fréquences : 2 400 MHz à 2 483,5 MHz

Profils Bluetooth : GAP (Profil d'accès générique)

SDAP (Profil d'application de recherche de service)

HFP (Profil mains libres) 1.6

PBAP (Profil d'accès à l'annuaire)

A2DP (Profil de distribution audio avancé)

AVRCP (Profil de commande audio/vidéo à distance) 1.5

SPP (Profil de port série) 1.1

Spécifications CEA2006

Puissance de sortie : 14 W efficaces RMS × 4 canaux (4 Ω et ≤1 % de DHT+bruit)

Rapport signal/bruit : 91 dBA (référence : 1 W dans 4 Ω)

REMARQUE

Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.

Índice

Introducción.... 3

Radio....7

USB/iPhone®/AUX....8

Bluetooth 11

Pandora ^® 15

Spotify ^® 17

Uso de Pioneer Smart Sync/APP.... 19

Ajustes de audio 22

Ajustes 23

Ajustes de FUNCTION.... 23

Ajustes de AUDIO.... 24

Ajustes de SYSTEM.... 27

Ajustes de ILLUMINATION 29

Ajustes de MIXTRAX 30

Enregistrez votre produit au
