KPH120MASXT - Hotte BERTAZZONI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine (aspirante ou filtrante)
Marque	Bertazzoni
Modèle	KPH120MASXT

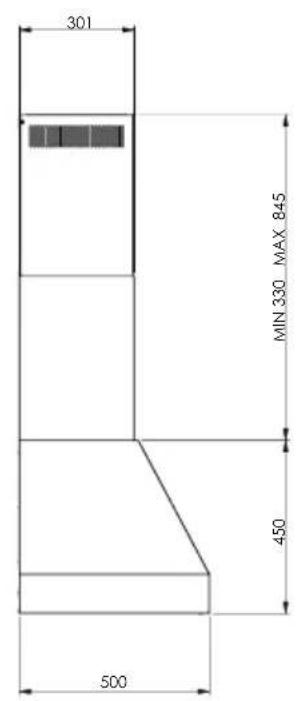

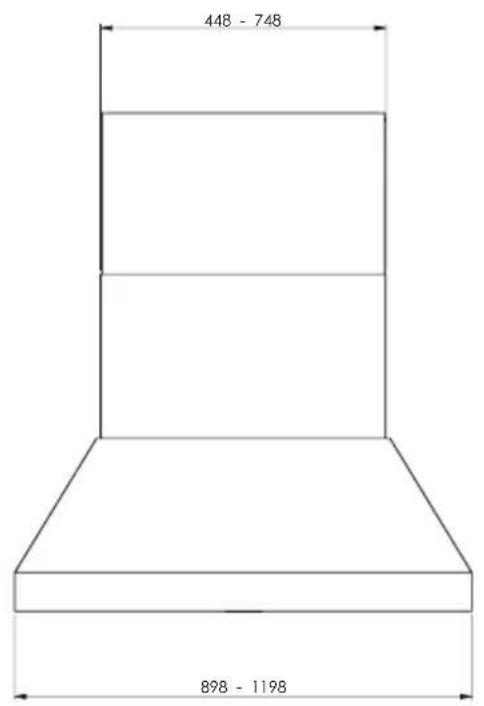

Largeur	120 cm
Alimentation électrique	220-240 V, 50/60 Hz
Classe électrique	Classe I (mise à la terre obligatoire)
Puissance moteur	Non communiqué (estimation 200-300 W)
Nombre de vitesses	3 + intensive (10 min)
Éclairage	Lampe LED
Fonctions spéciales	Minuteur arrêt automatique 15 min, Clean Air (10 min/h)
Type de filtre anti-graisse	Filtre baffle en acier (lavable au lave-vaisselle)
Filtre à charbon actif	Régénérable (cod. 901590) ou non régénérable (cod. 901589)
Fréquence de nettoyage filtre anti-graisse	Tous les 15-30 jours
Remplacement filtre à charbon	Tous les 4 mois (non régénérable) ou tous les 3 ans (régénérable)
Distance de sécurité minimale (cuisinière)	65 cm
Diamètre de sortie d'air	150 mm (réductible à 120 mm)
Montage	Mural, avec cheminée décorative télescopique
Réparabilité	Remplacement lampe LED par un technicien qualifié

FOIRE AUX QUESTIONS - KPH120MASXT BERTAZZONI

Comment installer la hotte Bertazzoni KPH120MASXT ?

L'installation doit être effectuée par un professionnel. Respecter une distance minimale de 65 cm au-dessus de la cuisinière. Fixer la hotte au mur avec les chevilles fournies, raccorder le conduit d'évacuation (diamètre 150 mm). Pour le modèle filtrant, ajouter les filtres à charbon actif.

Quelle est la différence entre les modes aspirant et filtrant ?

En mode aspirant, l'air est évacué vers l'extérieur via un conduit. En mode filtrant, l'air est recyclé à l'intérieur après purification par des filtres à charbon actif. La hotte peut fonctionner dans les deux modes.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse de type baffle se nettoient au lave-vaisselle ou à la main avec un détergent neutre. Il est recommandé de les laver tous les 15 à 30 jours pour éviter les risques d'incendie.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon non régénérable (cod. 901589) doit être remplacé tous les 4 mois maximum. Le filtre régénérable (cod. 901590) peut être lavé tous les 2 mois et remplacé tous les 3 ans.

Comment réinitialiser le voyant de saturation des filtres ?

Après nettoyage ou remplacement des filtres, appuyer sur la touche A (éclairage) pendant environ 5 secondes jusqu'à ce que le voyant cesse de clignoter.

Que faire si l'éclairage LED ne fonctionne plus ?

Le remplacement des lampes LED doit être effectué exclusivement par un technicien qualifié. Contacter le service après-vente.

Comment utiliser la fonction Clean Air ?

Appuyer sur le bouton F (minuteur) pendant 2 secondes lorsque la hotte est allumée. Le moteur fonctionnera 10 minutes par heure à la première vitesse pour purifier l'air.

Quelle est la puissance recommandée pour le conduit d'évacuation ?

Il est conseillé d'utiliser un conduit d'évacuation de diamètre 150 mm. L'utilisation d'une réduction (150/120 mm) peut diminuer les performances et augmenter le bruit.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais il faut respecter une distance minimale de 65 cm entre la cuisinière et le point le plus bas de la hotte. Assurer une ventilation suffisante de la pièce.

Comment activer la vitesse intensive ?

À partir de la troisième vitesse, maintenir la touche E (troisième vitesse) enfoncée pendant environ 2 secondes. La fonction intensive dure 10 minutes, puis la hotte revient à la vitesse précédente.

MODE D'EMPLOI KPH120MASXT BERTAZZONI

HOTTE DE CUISINE - Notice d'utilisation

COOKER HOOD - User instructions

A

B

max 90 cm

Fig.1
90cm120cm

Fig.2
KPH120MASXT
KPH120MASNET

Fig.3

Fig.2A

NELL'IMBALLO / EN EL EMBALAJE /
DANS L'EMBALLAGE / INSIDE PACKAGING

CAPPA ASPIRANTE
CAMPANA EXTRACTORA
HOTTE DE CUSINE
COOKER HOOD

X8

X8
TASSELLI 08
FALDAS 08
TASSELS 08
WALL ANCHORS 08
VITEAUT.5x40 TB
TORNILLO AUT. 5x40 TB
VIS AUT.5x40 TB
SCREWS AUT. 5x40 TB
VITE AUT.3,9x6 T.PIANA
TORNILLO AUT.3,9x6 T.PLANO
VIS AUT.3,9x6 T.PLATTE
SCREWSAUT.3,9x6T.FLAT

RIDUZIONE 0150/120
REDUCCION 0150/120
REDUCTION 0150/120
ADAPTER 0150/120

VALVOLA 0150
VALVULA 0150
VANEE 0150
VALVE 0150

STAFFA TUBI
SOPORTE DE LA TUBERIA
SUPPORT DE TUYAUTERIE
PIPE BRACKET

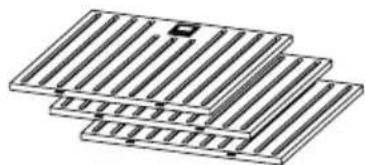

FILTRI ANTIGRASSO
FILTROS DE GRASA
FILTRES A GRAISSE
GREASE FILTERS
(Q.ta in base al modello acquistato/
Cantidad según el Modelo comprado/
Q.té selon le modele achete/
Q.ty according to the mod purchased
Fig.4

Fig.5 Fig.6

Fig.8

Fig.7 Fig.9

Fig.10

Fig.11

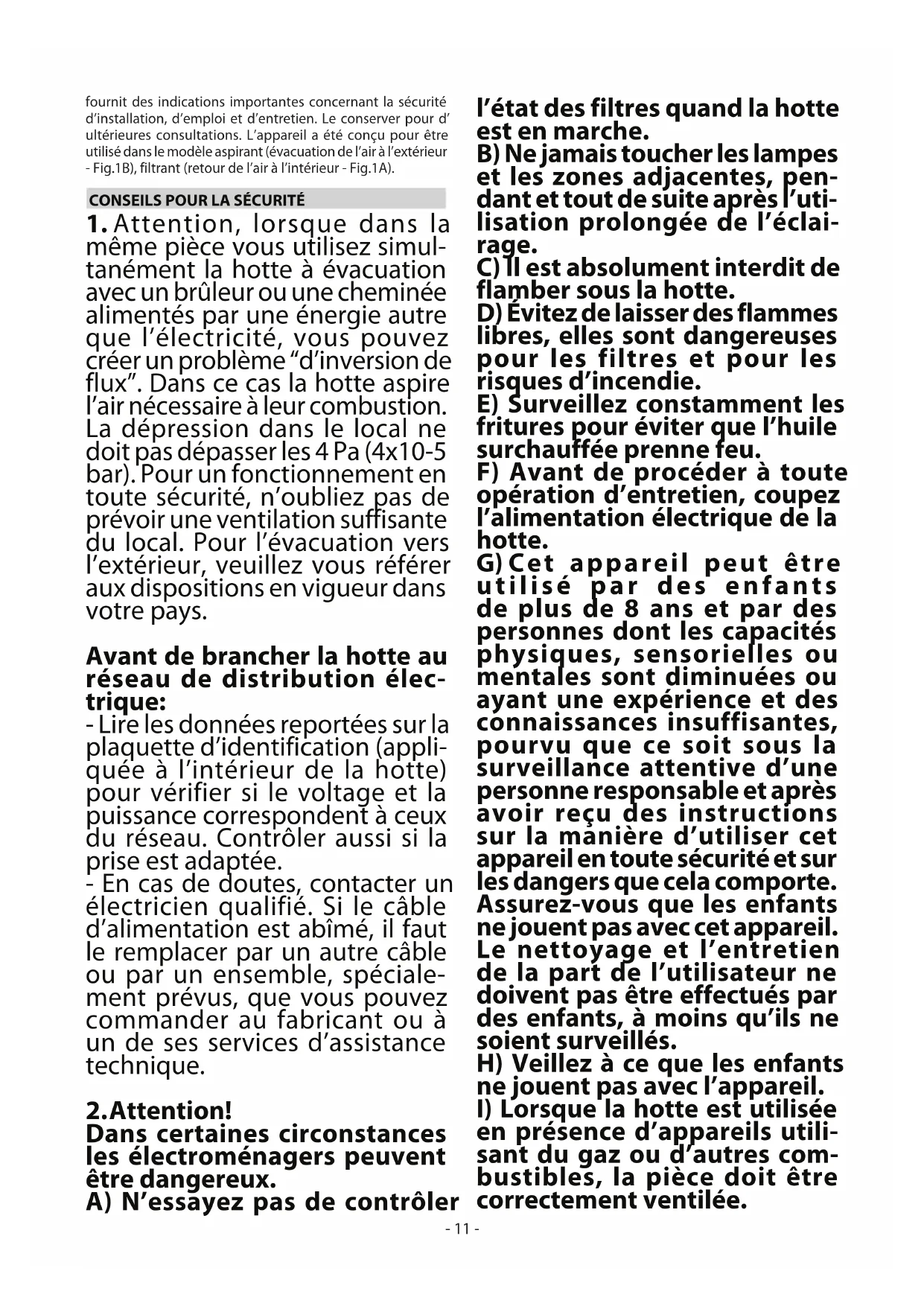

GENERALITA

Lire attentivement le contentu du mode d'emploi puisqu'il

fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a ete conu pour etre utilisé dans le modele aspirant (evacuation de l'air à l'estérieur - Fig.1B), filtrant (retour de I'air à I'intérieur - Fig.1A).

CONSEILS POUR LA SECURITE

1. Attention, lorsque dans la même piece vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créé un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous reférer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

• Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée.

• En cas de doutes, contacter un électricien qualifié. Si le cable d'alimentation est abimé, il faut le remplaçer par un autre cable ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

2. Attention!

Dans certaines circonstances les electroménagers peuvent etre dangereux.

A) N'essayez pas de contrôle

l'etat des filtres quand la hotte est en marche.

B) Ne jamais toucher les lampes et les zones adjacentes,pendant et tout de suite après l'utilisation prolongée de I'éclairage.
C) Il est absolument interdit de flamber sous la hotte.
D) Evitez de laisser des flammes libres, elles sont dangereuses pour les filtrés et pour les risques d'incendie.
E) Surveiliez constamment les fritures pour éviter que l'huile surchauffée prenne feu.
F) Avant de proceeder à toute opération d'entretien, coupez l'alimentation electrique de la hotte.
G) Cet apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet apparéil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet apparéil. Le nettoyage et l'entretien de la part de l'utilisateur ne doit pas être effectuels par des enfants, à moins qu'ils ne soient surveillés.
H) Veillez à ce que les enfants ne jouent pas avec l'appareil.
I) Lorsque la hotte est utilisée en presence d'appareils utilisant du gaz ou autres combustibles, la piece doit être correctement ventilée.

L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

INSTRUCTIONS POUR L'INSTALLATION

• Le montage et le branchement électrique doit être effectuels par un personnel spécialisé.
  Utiliser des gants de protection avant de proceder aux opérations de montage.

• Connexionélectrique (Fig.10):

Cet apparéil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre.

• Procedez au raccordement électrique comme suit:

MARRON = L ligne

BLEU = N neutrte

JAUNE/VERT = terre.

Le cable neutre doit être raccordé à la borne portant le symbole N tandis que le cable JAUNE/VERT, doit être raccordé à la borne pres du symbole de terre

Lors des opérations de raccordement électrique, assurez-vous que la prise de courant comporte bien une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être facilement accessible. Un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.

• En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d'au moins 65 cm entre cette dernière et le point le plus bas de la hotte (Fig.11). S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échévement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour evacuer les fumées des apparèils alimentés par une énergie différente de cette électrique. En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres antigraisse (Fig.6).
• S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air (Fig.1B).
• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air (Ø 150mm). L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

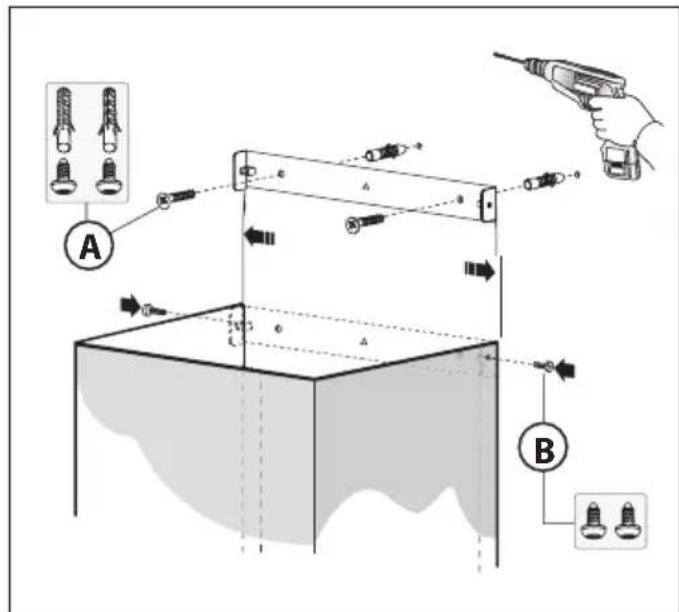

  Fixation murale:

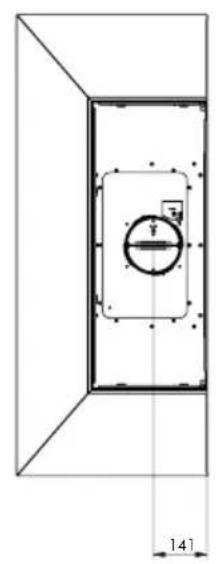

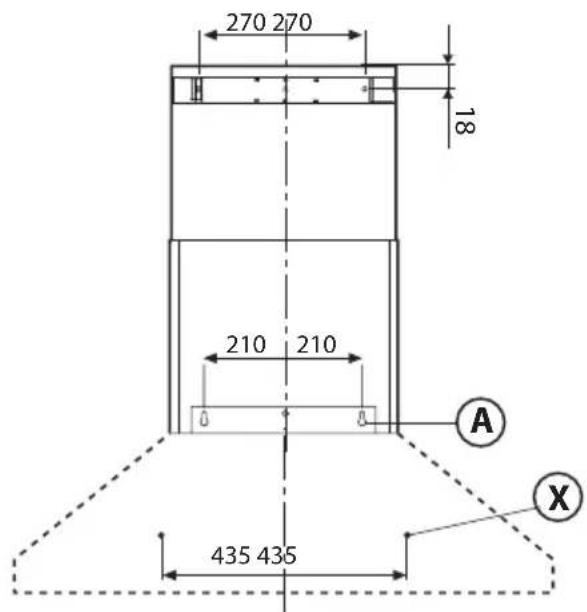

Exécuter les trouss en respectant les cotes indiquées (Fig.2). Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis X (Fig.5). En cas de différents montages utiliser des vis et des goujons à expansion adequats au type de mur (par exemple béton armé, placoplatre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adequats au type de paroi, où sera fixée la hotte.

Fixation des raccords télécopiques de decoration:

Installer au préalable l'alimentation électrique dans les limites de l'encombrement de la cheminée décorative. Si vous appeareil doit être installé en version aspirante, prévoir l'orifice d'évacuation d'air. Installer l'étrier de support de la cheminée décorative supérieure, le fixer ensuite au mur avec les vis A (Fig.3) de manière qu'il soit dans l'axe de votre hotte; ceci en respectant la distance du plafond indiquée sur la Fig.2. Raccorder la bride C à l'orifice d'évacuation d'air (Fig.5) au moyen du tuyau d'évacuation d'air.

ATTENTION:

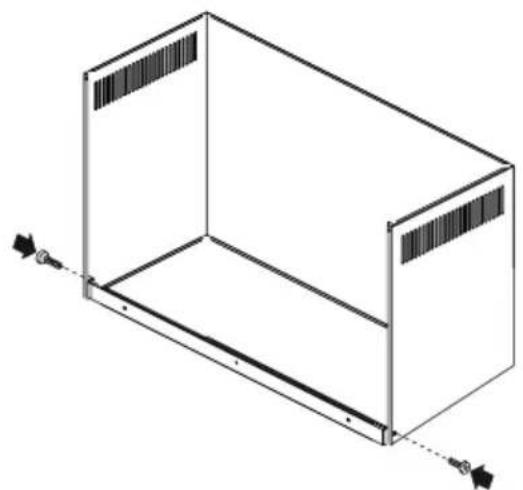

uniquement pour les modèle KPH120MASXT - KPH120MASNET avant d'installer les cheminées décoratives, montez le support sur la cheminée supérieur comme indiqué sur la figure 2A. Introduire la cheminée supérieur supérieure dans la cheminée décorative inférieure et les poser au-dessus de la coque. Retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3). Si on peut transformer la hotte du modele aspirant au modele filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

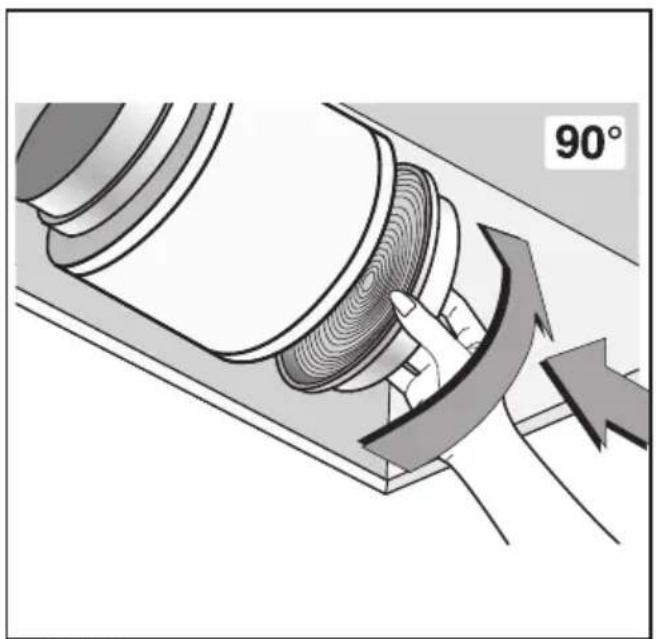

- Modèlefiltrant:

Les filtres doivent être appliqués au groupe aspirant situé à l'intérieur de la hotte en les centrant par rapport au moteur et en les tournant de 90 degrés jusqu'àu déclic d'arrêt (Fig.7).

EMPLOI ET ENTRETIEN

• Il est conseilé demettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseilé de l'arreter 15 minutes après avoir terminé la curisson pour éliminer au maximum les odeurs et evacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.

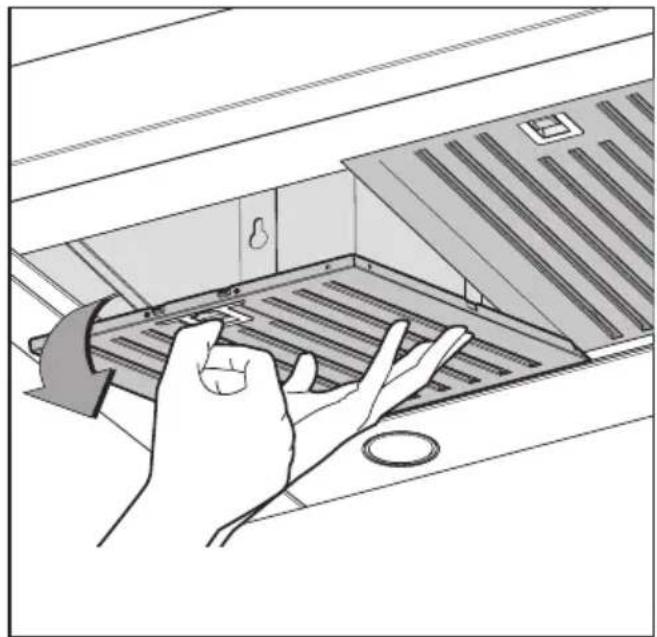

• Le filtrte anti-graisse BAFFLE: Ce système a des caractéristiques d'aspiration plus performantes par rapport aux filtres aluminium courants. Grace à sa structure il arrive à emprisonner les particules de graisse et à réduire le niveau de bruit à son minimum. Il faut le laver à intervalles réguliers, tous les 15 ou 30 jours, pour éviter tout suintement de l'huile. Il est lavable au lave-vaisselle ou à la main.
• Àproussplusieurs lavages,la couleur peut changer.Cela ne donne pas le droit à une requête pour leur remplacement.
• Les filtres au carbone actif seront à purifier l'air qui sera rejeté dans la pierce et à atténuer les odeurs générées par la cuisson.
• Les filtres à carbone actif non régénérables (cod. 901589) doivent être replacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.
• Les filtres de carbone actif régénérables (cod. 901590) doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lave-vaiselle à température maximale de 65^ (le cycle de lavage doit être complèt et sans plats) Enlever l'eau en excès sans abîmer le filtré, restorer les parties en plastique, faire secher le filtré au four pendant au moins 15 minutes environ et à la température maximale de 100^ . Cette opération doit être répetée chaque 2 mois pour maintainir efficace la fonction du filtré à carbone régénérable. Ces derniers doivent être remplacés au maximum chaque 3 ans ou lorsque le filtré est endommagé.
• Avant de monter les filtres anti-graisses et les filtres à carbone actif régénérables, il est important que ceux-ci soient bien secs.
• Nettoyer fréquement la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool

dénature ou des détergents liquides neutres non abrasifs.

• L'installation d'illumination est concise pour l'utilisation pendant la cuisson et non pour l'utilisation prolongée pour illuminer la piece. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.

• Attention: la non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.

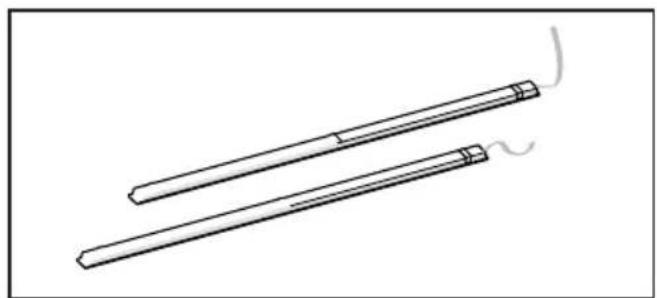

• Remplacement des lampes à LED (Fig.8)

Elles doivent être obligatoirement replacées par un technician spécifique.

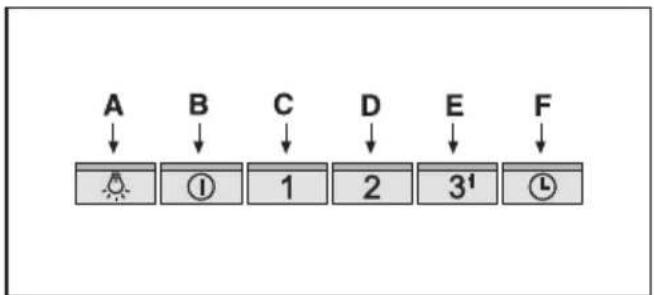

• Commandes Lumineux (Fig.9) le symbole sont le suivant:
  A = Touche ECLAIRAGE
  B = Touche OFF
  C = Touche PREMIERE VITESSE
  D = Touche DEUXIEME VITESSE
  E = Touche TROSIEME VITESSE
  F = Touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)

L'appareil est équipé de la fonction vitesse INTENSIVE, en partant de la TROISIÈME vitesse et en maintainant appuyée la touche E pendant environ 2 secondes, cette vitesse sera activée pendant 10 minutes après lesquelles l'appareil se remettra à la vitesse précédemment configurée. Quand la fonction est activée, la LED clignote. Pour interrompree cette vitesse avant les 10 minutes appuyer sur la touche E.

- Fonction CLean air

En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction «clean air» s'active. Cette fonction démarre le moteur pour 10 minutes par heures à la première vitesse. Dés que la fonction est activée, le moteur démarre en 1^ere vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. A la fin de ce temps, le moteur s'arrête et la diode electroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1^ere vitesse 50 minutes plus tard. Les diodes electroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe quelette touche à l'exception des touches de luminière, la hotte returne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction «clean air» se désactive et le moteur passé directement à la 2^ere vitesse; en appuyant sur le bouton B la fonction se désactive).

- Fonction Timer

(*) La fonction "MINUTER ARRÊT AUTOMATIQUE" retardé l'arrêt de la hotte, qui continue a de fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.

• Saturation filtrres Anti-graisse/Charbon actif:

-Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés.
-Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être remplacés ou nettoyés selon le type de filtré. Lorsque les filtres nettoyés sont remis en place, réinitialisation la mémoirelectronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce qu'elle arrête de clignoter.

NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
