XGM24V5 - Moniteur KeepOut - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil XGM24V5 KeepOut au format PDF.
| Type de produit | Moniteur de jeu |
| Marque | KeepOut |
| Modèle | XGM24V5 |
| Taille d'écran | 23.8 pouces (60.5 cm) |
| Technologie de dalle | VA |
| Résolution | FHD 1920x1080 |
| Taux de rafraîchissement | 75 Hz |
| Temps de réponse | 4 ms |
| Luminosité | 250 cd/m² |
| Contraste | 3000:1 |
| Format d'image | 16:9 |
| Angle de vision | H: 178°, V: 178° |
| Entrées vidéo | VGA, HDMI 1.4 |
| Entrée audio | Jack 3.5 mm (uniquement via VGA) |
| Haut-parleurs intégrés | 2 x 3 W |
| Montage VESA | 75 x 75 mm |
| Alimentation | Adaptateur secteur 12 VDC / 3 A (36 W max) |
| Consommation électrique | Max 36 W, veille < 0.134 W |
| Contenu de l'emballage | Moniteur, base, vis, adaptateur, câble HDMI, guide |
| Fonctions OSD | Luminosité, contraste, ECO, DCR, température de couleur, filtre bleu, format, volume |
| Protection oculaire | Réduction de la lumière bleue, anti-scintillement |
FOIRE AUX QUESTIONS - XGM24V5 KeepOut
Questions des utilisateurs sur XGM24V5 KeepOut
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice XGM24V5 - KeepOut et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XGM24V5 de la marque KeepOut.

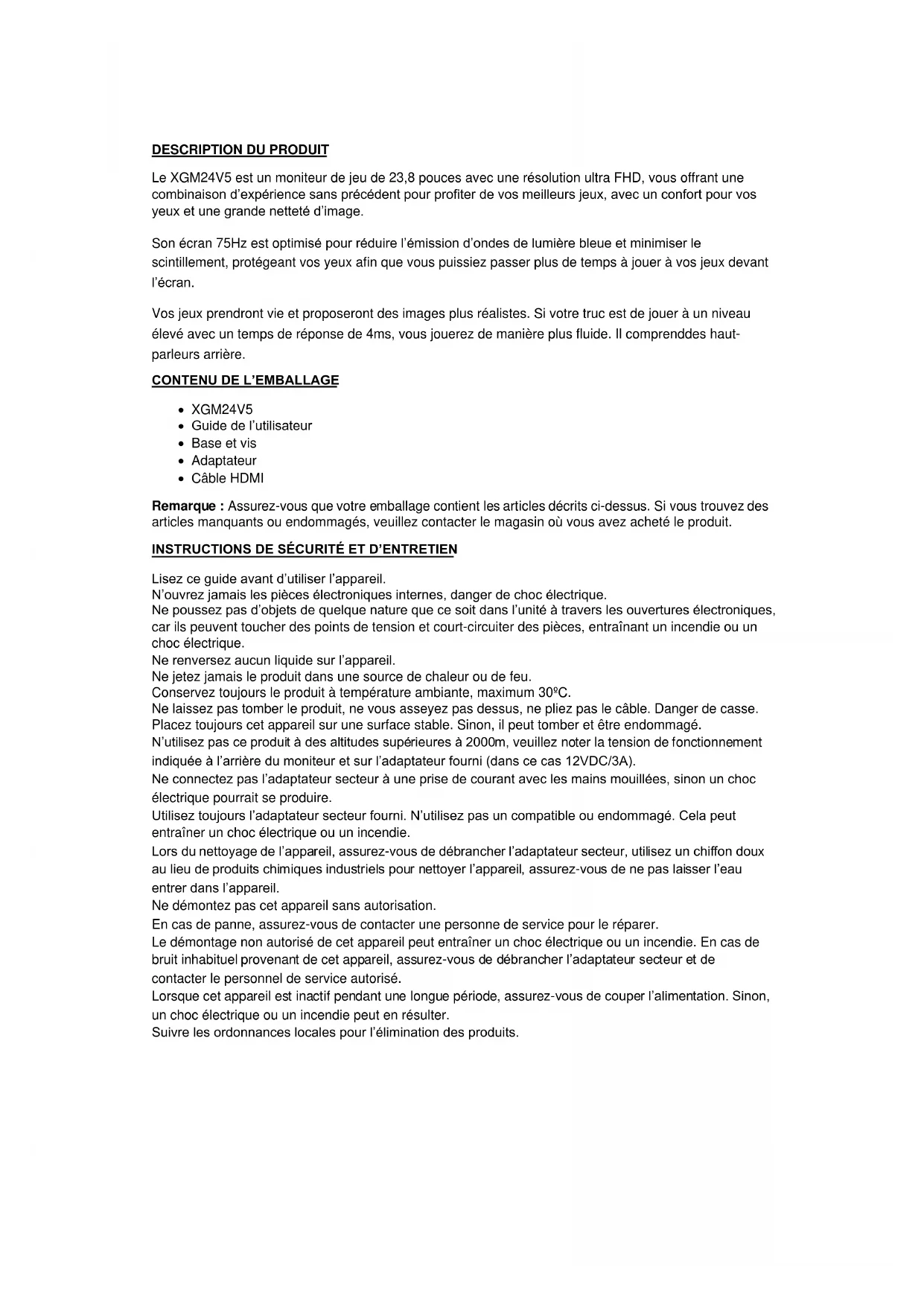

MODE D'EMPLOI XGM24V5 KeepOut
Le XGM24V5 est un moniteur de jeu de 23,8 pouces avec une résolution ultra FHD, vous offrant une combinaison d'expérience sans précédent pour profiter de vos meilleurs jeux, avec un confort pour vos yeux et une grande netteté d'image.
Son écran 75Hz est optimisé pour réduire l'émission d'ondes de lumière bleue et minimiser le scintillement, protégeant vos yeux afin que vous puissiez passer plus de temps à jouer à vos jeux devant l'écran.
Vos jeux prendront vie et proposeront des images plus réalistes. Si votre truc est de jouer à un niveau élevé avec un temps de réponse de 4ms, vous jouerez de manière plus fluide. Il comprenddes haut-parleurs arrière.
CONTENU DE L'EMBALLAGE
• XGM24V5
- Guide de l'utilisateur
- Base et vis
- Adaptateur
- Câble HDMI
Remarque : Assurez-vous que votre emballage contient les articles décrits ci-dessus. Si vous trouvez des articles manquants ou endommagés, veuillez contacter le magasin où vous avez acheté le produit.
INSTRUCTIONS DE SÉCURITÉ ET D'ENTRETIEN
Lisez ce guide avant d'utiliser l'appareil.
N'ouvrez jamais les pièces électroniques internes, danger de choc électrique.
Ne poussez pas d'objets de quelque nature que ce soit dans l'unité à travers les ouvertures électroniques, car ils peuvent toucher des points de tension et court-circuiter des pièces, entraînant un incendie ou un choc électrique.
Ne renversez aucun liquide sur l'appareil.
Ne jetez jamais le produit dans une source de chaleur ou de feu.
Conservez toujours le produit à température ambiante, maximum 30°C.
Ne laissez pas tomber le produit, ne vous asseyez pas dessus, ne pliez pas le câble. Danger de casse.
Placez toujours cet appareil sur une surface stable. Sinon, il peut tomber et être endommagé.
N'utilisez pas ce produit à des altitudes supérieures à 2000m, veuillez noter la tension de fonctionnement indiquée à l'arrière du moniteur et sur l'adaptateur fourni (dans ce cas 12VDC/3A).
Ne connectez pas l'adaptateur secteur à une prise de courant avec les mains mouillées, sinon un choc électrique pourrait se produire.
Utilisez toujours l'adaptateur secteur fourni. N'utilisez pas un compatible ou endommagé. Cela peut entraîner un choc électrique ou un incendie.
Lors du nettoyage de l'appareil, assurez-vous de débrancher l'adaptateur secteur, utilisez un chiffon doux au lieu de produits chimiques industriels pour nettoyer l'appareil, assurez-vous de ne pas laisser l'eau entrer dans l'appareil.
Ne démontez pas cet appareil sans autorisation.
En cas de panne, assurez-vous de contacter une personne de service pour le réparer.
Le démontage non autorisé de cet appareil peut entraîner un choc électrique ou un incendie. En cas de bruit inhabituel provenant de cet appareil, assurez-vous de débrancher l'adaptateur secteur et de contacter le personnel de service autorisé.
Lorsque cet appareil est inactif pendant une longue période, assurez-vous de couper l'alimentation. Sinon, un choc électrique ou un incendie peut en résulter.
Suivre les ordonnances locales pour l'élimination des produits.
ENTRÉES ET SORTIES
Entrée HDMI
Si votre PC dispose d'une sortie vidéo HDMI, connectez le câble HDMI fourni entre l'entrée HDMI du moniteur et la sortie HDMI du PC. Cette entrée est HDMI version 1.4.
Entrée VGA
Si votre PC dispose d'une sortie vidéo VGA, achetez un câble VGA et connectez-le entre l'entrée VGA du moniteur et la sortie VGA du PC.
Entrée CC
Connectez le câble d'alimentation fourni à l'entrée CC du moniteur et branchez l'adaptateur sur une prise électrique domestique. Alimentation 12V/3A.
Entrée jack 3,5 mm
Cette entrée ne peut être utilisée que si le moniteur est connecté via un câble VGA, achetez un câble Jack 3,5 mm vers Jack 3,5 mm (mâle-mâle) et connectez-le entre la sortie audio de votre PC et l'entrée Jack 3,5 mm du moniteur, l'audio PC sera lu via les haut-parleurs arrière du moniteur.
FONCTIONS DU JOYSTICK
Appuyez sur le joystick pour allumer ou éteindre le moniteur.
Remarque : Pour accéder aux options du moniteur, vous devez disposer d'une source connectée à l'une de ses entrées.
Déplacez le joystick vers le haut pour passer d'un menu à l'autre et modifiez les valeurs. Si vous n'êtes pas dans le menu OSD, il vous permet de changer le format de l'écran (16: 9 ou 4: 3)
Déplacez le joystick vers le bas pour vous déplacer vers le bas entre les différents menus et modifier les valeurs. Si vous n'êtes pas dans le menu OSD, il vous permet de modifier les différents types d'affichage d'écran.
Déplacez le joystick vers la droite pour afficher le menu OSD à l'écran. Une fois à l'intérieur, il a également pour fonction d'accepter ou d'accéder aux fonctions internes.
Déplacez le joystick vers la gauche pour quitter le menu actuel ou quitter le menu OSD.
OSD MENU
Le menu OSD du moniteur fournit divers paramètres pour le moniteur, tels que la couleur, la luminosité et le contraste, etc.
| IMAGE | LUMINOSITÉ | Vous permet d'ajuster les niveaux de luminosité |
| CONTRASTE | Ajuste les niveaux de contraste | |
| ECO MODE | Permet de sélectionner différents préréglages. | |
| DCR | Active ou désactive le paramètre DCR. | |
| COULEUR | TEMPÉRATURE DE COULEUR | Vous permet de définir différentes options de couleur : Utilisateur, Froid, Normal, Chaud, Normal, Chaud. |
| ROUGE | Effectuez des ajustements avec les couleurs rouges qui prévalent | |
| VERT | Effectuez des ajustements avec les couleurs vertes dominantes | |
| BLEU | Faire des ajustements en dominant les couleurs bleues | |
| TAILLE ET POSITION | RAPPORT D'ASPECT | Permet de définir le format d'image de l'écran sur 16:9 ou 4:3 |
| FILTRE BLEU | Permet d'activer le filtre bleu | |
| CONFIGURATION | LANGUE | Vous permet de sélectionner la langue |
| SIGNAL D'ENTRÉE | Permet de sélectionner la source de l'image | |
| ÉLÉMENT DE MENU H | Permet d'ajuster la position de l'OSD horizontalement | |
| MENU POSITION V | Permet d'ajuster la position de l'OSD verticalement | |
| HEURE DU MENU | Vous permet d'ajuster l'heure de l'OSD | |
| VOLUME | Ajuste le volume des haut-parleurs | |
| RESTAURER LES VALEURS | Permet d'ajuster les valeurs par défaut | |
| INFORMATION | Affiche la fréquence et la résolution |
SUPPORT TECHNIQUE
Pour plus d'informations sur l'installation de ce produit, veuillez visiter notre site Web keepoutgaming.com ou envoyer un e-mail à support@keep-out.eu.
SPÉCIFICATIONS TECHNIQUES
Affichage: 23.8 « Grade A Matte
Type: VA
Résolution: FHD 1920 * 1080
Fréquence: 75Hz
Temps de réponse: 4ms
Rétroéclairage: LED
Angle de vision: H: 178 ° V: 178 °
Luminosité: 250cd / m2
Contraste: 3000: 1
Format : 16:9
Entrées: VGA, HDMI, Audio Jack 3.5mm
Haut-parleurs: 2 * 3W
Vesa: 75mm x 75mm
Spécifications de l'adaptateur secteur
| Nom ou marque | APPROX |
| Numéro de registre du commerce | B-91202499 |
| Adresse du fabricant | C/Tecnología, 5. Gelves. Séville. 41120 |
| Identificateur de modèle | THX-120300KDV |
| Description Identificateur de modèle | Adaptateur AC/DC pour XGM24V5 |
| Tension d'entrée | 100-240VAC, 0.65A |
| Fréquence d'entrée CA | 50/60 Hz |
| Tension de sortie | 12 VCC |
| Courant de sortie max. | 3A |
| Puissance de sortie maximale | 36 W |
| Efficacité active moyenne | 88.13% |
| Efficacité à faible charge (10 %) | 88.92% |
| Consommation d'énergie à vide | 0,134W |
RECYCLAGE
AEE REI-RAEE 5548 Dans ce manuel, le symbole du bac sur roues barré indique que le produit est soumis à une directive européenne, 2002/96/CE, les produits électriques ou électroniques, piles, accumulateurs et autres accessoires doivent faire l'objet d'une collecte séparée.
À la fin de la durée de vie de l'appareil, utilisez les bacs de recyclage. Ce geste contribuera à réduire les risques pour la santé et à préserver l'environnement.
Les mairies et les distributeurs vous fourniront les détails essentiels concernant le recyclage de votre ancien appareil. Si cet appareil est énervable avec une batterie interne, il doit être retiré et éliminé séparément pour une élimination appropriée.
PRODUKTBESCHREIBUNG
Le XGM32V4 est un moniteur de jeu de 32 pouces avec une résolution FHD, vous offrant une combinaison sans précédent d'expérience pour profiter de vos meilleurs jeux, avec un confort pour vos yeux et une grande netteté d'image.
Son écran 75Hz est optimisé pour réduire l'émission d'ondes de lumière bleue et minimiser le scintillement, protégeant vos yeux afin que vous puissiez passer plus de temps à jouer à vos jeux devant l'écran.
Vos jeux prendront vie et proposeront des images plus réalistes. Si votre truc est de jouer à un niveau élevé avec un temps de réponse de 4ms, vous jouerez de manière plus fluide. Il comprend des haut-parleurs arrière.
CONTENU DE L'EMBALLAGE
• XGM32V4
- Guide de l'utilisateur
- Base et vis
- Adaptateur
- Câble HDMI
Remarque : Assurez-vous que votre emballage contient les articles décrits ci-dessus. Si vous trouvez des articles manquants ou endommagés, veuillez contacter le magasin où vous avez acheté le produit.
INSTRUCTIONS DE SÉCURITÉ ET D'ENTRETIEN
Lisez ce guide avant d'utiliser l'appareil.
N'ouvrez jamais les pièces électroniques internes, danger de choc électrique.
Ne poussez pas d'objets de quelque nature que ce soit dans l'unité à travers les ouvertures électroniques, car ils peuvent toucher des points de tension et court-circuiter des pièces, entraînant un incendie ou un choc électrique.
Ne renversez aucun liquide sur l'appareil.
Ne jetez jamais le produit dans une source de chaleur ou de feu.
Conservez toujours le produit à température ambiante, maximum 30°C.
Ne laissez pas tomber le produit, ne vous asseyez pas dessus, ne pliez pas le câble. Danger de casse.
Placez toujours cet appareil sur une surface stable. Sinon, il peut tomber et être endommagé.
N'utilisez pas ce produit à des altitudes supérieures à 2000m, veuillez noter la tension de fonctionnement indiquée à l'arrière du moniteur et sur l'adaptateur fourni (dans ce cas 12VDC / 4A).
Ne connectez pas l'adaptateur secteur à une prise de courant avec les mains mouillées, sinon un choc électrique pourrait se produire.
Utilisez toujours l'adaptateur secteur fourni. N'utilisez pas un compatible ou endommagé. Cela peut entraîner un choc électrique ou un incendie.
Lors du nettoyage de l'appareil, assurez-vous de débrancher l'adaptateur secteur, utilisez un chiffon doux au lieu de produits chimiques industriels pour nettoyer l'appareil, assurez-vous de ne pas laisser l'eau entrer dans l'appareil.
Ne démontez pas cet appareil sans autorisation.
En cas de panne, assurez-vous de contacter une personne de service pour le réparer.
Le démontage non autorisé de cet appareil peut entraîner un choc électrique ou un incendie. En cas de bruit inhabituel provenant de cet appareil, assurez-vous de débrancher l'adaptateur secteur et de contacter le personnel de service autorisé.
Lorsque cet appareil est inactif pendant une longue période, assurez-vous de couper l'alimentation. Sinon, un choc électrique ou un incendie peut en résulter.
Suivre les ordonnances locales pour l'élimination des produits.
ENTRÉES ET SORTIES
Entrée HDMI
Si votre PC dispose d'une sortie vidéo HDMI, connectez le câble HDMI fourni entre l'entrée HDMI du moniteur et la sortie HDMI du PC. Cette entrée est HDMI version 1.4.
Entrée VGA
Si votre PC dispose d'une sortie vidéo VGA, achetez un câble VGA et connectez-le entre l'entrée VGA du moniteur et la sortie VGA du PC.
Entrée CC
Connectez le câble d'alimentation fourni à l'entrée CC du moniteur et branchez l'adaptateur sur une prise électrique domestique. Alimentation 12V/4A.
Entrée jack 3,5 mm
Cette entrée ne peut être utilisée que si le moniteur est connecté via un câble VGA, achetez un câble Jack 3,5 mm vers Jack 3,5 mm (mâle-mâle) et connectez-le entre la sortie audio de votre PC et l'entrée Jack 3,5 mm du moniteur, l'audio PC sera lu via les haut-parleurs arrière du moniteur.
FONCTIONS DES BOUTONS
Appuyez sur le bouton d'alimentation pour allumer ou éteindre le moniteur.
Remarque : Pour accéder aux options du moniteur, vous devez disposer d'une source connectée à l'une des entrées du moniteur.
Appuyez sur le bouton haut pour vous déplacer dans les différents menus et modifier les valeurs. Si vous n'êtes pas dans le menu OSD, il vous permet de modifier la luminosité de l'écran.
Appuyez sur le bouton bas pour descendre dans les différents menus et modifier les valeurs. Si vous n'êtes pas dans le menu OSD, il vous permet de modifier les différents types d'affichage d'écran.
Appuyez sur le bouton Menu pour afficher le menu OSD à l'écran. Une fois à l'intérieur, il a également la fonction d'accepter ou d'accéder aux fonctions internes.
Appuyez sur le bouton Auto pour quitter le menu actuel ou quitter le menu OSD. Si vous n'êtes pas dans le menu OSD, un réticule s'affiche à l'écran.
OSD MENU
Le menu OSD du moniteur fournit divers paramètres pour le moniteur, tels que la couleur, la luminosité et le contraste, etc.
| IMAGE | LUMINOSITÉ | Vous permet d'ajuster les niveaux de luminosité |
| CONTRASTE | Ajuste les niveaux de contraste | |
| ECO MODE | Permet de sélectionner différents préréglages. | |
| DCR | Active ou désactive le paramètre DCR. | |
| COULEUR | TEMPÉRATURE DE COULEUR | Vous permet de définir différentes options de couleur : Utilisateur, Froid, Normal, Chaud, Normal, Chaud. |
| ROUGE | Effectuez des ajustements avec les couleurs rouges qui prévalent | |
| VERT | Effectuez des ajustements avec les couleurs vertes dominantes | |
| BLEU | Faire des ajustements en dominant les couleurs bleues | |
| TAILLE ET POSITION | RAPPORT D'ASPECT | Permet de définir le format d'image de l'écran sur 16:9 ou 4:3 |
| FILTRE BLEU | Permet d'activer le filtre bleu | |
| CONFIGURATION | LANGUE | Vous permet de sélectionner la langue |
| SIGNAL D'ENTRÉE | Permet de sélectionner la source de l'image | |
| ÉLÉMENT DE MENU H | Permet d'ajuster la position de l'OSD horizontalement | |
| MENU POSITION V | Permet d'ajuster la position de l'OSD verticalement | |
| HEURE DU MENU | Vous permet d'ajuster l'heure de l'OSD | |
| VOLUME | Ajuste le volume des haut-parleurs | |
| RESTAURER LES VALEURS | Permet d'ajuster les valeurs par défaut | |
| INFORMATION | Affiche la fréquence et la résolution |
SUPPORT TECHNIQUE
Pour plus d'informations sur l'installation de ce produit, veuillez visiter notre site Web keepoutgaming.com ou envoyer un e-mail à support@keep-out.eu.
SPÉCIFICATIONS TECHNIQUES
Affichage: 32 « Grade A Matte
Type: VA
Résolution: FHD 1920 * 1080
Fréquence: 75Hz
Temps de réponse: 4ms
Rétroéclairage: LED
Angle de vision: H: 178 ° V: 178 °
Luminosité: 400cd / m2
Contraste: 4000: 1
Format: 16:9
Entrées: VGA, HDMI, Audio Jack 3.5mm
Haut-parleurs: 2 * 3W
Vesa: 100mm x 100mm
Éclairage arrière 3 couleurs
Spécifications de l'adaptateur secteur
| Nom ou marque | APPROX |
| Numéro de registre du commerce | B-91202499 |
| Adresse du fabricant | C/Tecnología, 5. Gelves. Séville. 41120 |
| Identificateur de modèle | THX-120400KDV |
| Description Identificateur de modèle | Adaptateur AC/DC pour XGM32V4 |
| Tension d'entrée | 100-240VAC, 0.65A |
| Fréquence d'entrée CA | 50/60 Hz |
| Tension de sortie | 12 VDC |
| Courant de sortie max. | 4A |
| Puissance de sortie maximale | 48W |
| Efficacité active moyenne | 88.37% |
| Efficacité à faible charge (10 %) | 86.43% |
| Consommation d'énergie à vide | 0,056W |
RECYCLAGE
AEE REI-RAEE 5548 Dans ce manuel, le symbole du bac sur roues barré indique que le produit est soumis à une directive européenne, 2002/96/CE, les produits électriques ou électroniques, piles, accumulateurs et autres accessoires doivent faire l'objet d'une collecte séparée.
À la fin de la durée de vie de l'appareil, utilisez les bacs de recyclage. Ce geste contribuera à réduire les risques pour la santé et à préserver l'environnement.
Les mairies et les distributeurs vous fourniront les détails essentiels concernant le recyclage de votre ancien appareil. Si cet appareil est énervable avec une batterie interne, il doit être retiré et éliminé séparément pour une élimination appropriée.
PRODUKTBESCHREIBUNG
Keep Out est une marque déposée de Approx Iberia S.L. C/Tecnología 5, PO Box 15, 41120 Gelves, Sevilla (Espagne). Keep Out est pas associé à aucun fabricant. Toutes les marques et marques déposées sont la propriété de leurs propriétaires respectifs et sont utilisés uniquement à des fins descriptives. Made in China.
Le contenu de ce guide est sujette à des erreurs typographiques
