MODE D'EMPLOI DTWO TC ELECTRONIC

Edition du rythme Tap 20

Ping Pong 21

Dynamique 22

Reverse 22

Racourcis 23

Algorithms supplémentaires

Spatial 24

Filter 24

Chorus 24

ANNEXES

Tableau d'implementation MIDI 26

Liste de MIDI CC 27

Caracteristiques techniques 28

Listedes Presets 29

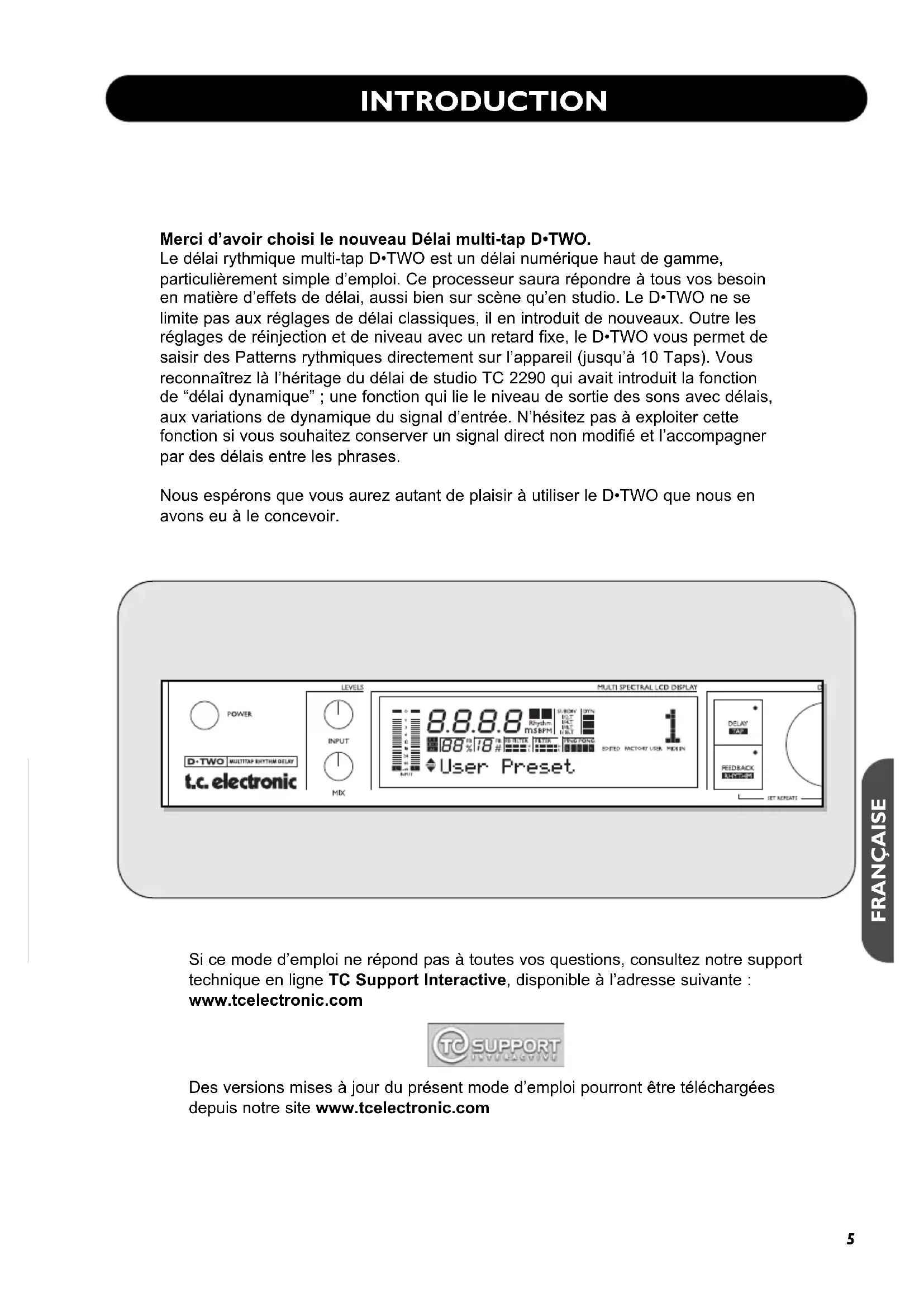

Merci d'avoir besoin le nouveau Délai multi-tap D·TWO.

Le délambda rythmique multi-tap D·TWO est un délambda numérique haut de gamme, particulièrement simple d'emploi. Ce processeur saura répondre à tous vos besoin en matière d'effets de délambda, aussi bien sur scene qu'en studio. Le D·TWO ne se limite pas aux réglages de délambda classiques, il en introduit de nouveaux. Outre les réglages de réinjection et de niveau avec un retard fixe, le D·TWO vous permet de saisir des Patterns rythmiques directement sur l'appareil (jusqu'à 10 Taps). Vous reconnaîtrez là l'héritage du délambda de studio TC 2290 qui avait introduit la fonction de "délambda dynamique"; une fonction qui lie le niveau de sortie des sons avec délais, aux variations de dynamique du signal d'entrée. N'hésitez pas à exploiter cette fonction si vous souhaitez conserver un signal direct non modifié et l'accompagner par des délais entre les phrases.

Nous espérons que vous aurez autant de plaisir à utiliser le D·TWO que nous en avons eu à le设计理念.

Si ce mode d'emploi ne répond pas à toutes vos questions, consultez notre support technique en ligne TC Support Interactive, disponible à l'adresse suivante :

www.tcelectronic.com

Des versions mises à jour duprésent mode d'emploi pourront être téléchargees depuis notre site www.tcelectronic.com

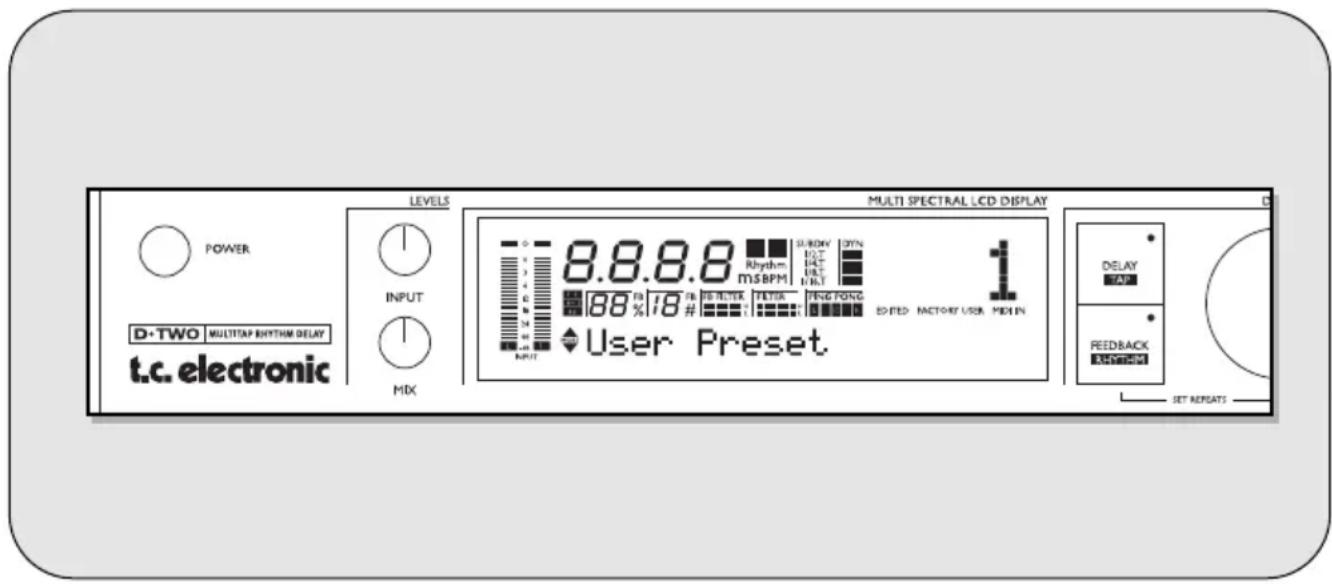

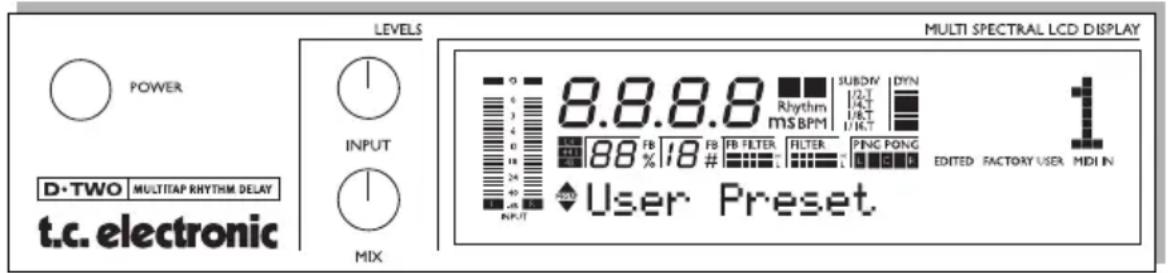

Interrupteur POWER

Interrupteur secteur.

Potentiomètre IN LEVEL

Réglage du niveau d'entrée.
Lorsqu'il est place au centre, un relais règle le circuit d'entrée sur le niveau grandpublic ou professionnel. Cette fonction vous offre un gain d'entrée et un rapport "signal/bruit" optimum.

Potentiomètre MIX

Réglage du mixage global entre le signal direct et le signal traité. En position maximale, vous n'entendez que l'effet.

Afficheur d'entrée

Cet afficheur permet de visualiser le niveau d'entrée des canaux croit et gauche. Graduations de l'afficheur: 0, -3, -6, -12, -18, -24, -40 dB.

Témoins de surcharge

Les leds OVERLOAD s'allument dans les cas suivants :

• Le niveau d'entrée est trop élevé et génère un écretage.
• Saturation du processeur DSP interne.

Le témoin de surcharge s'allume lorsqu'un échantillon atteint 0 dBFS.

Champ DELAY TIME

Ce champ indique le temps de retard en milliseconds ou en battements par minute. Le besoin de l'unité s'opere dans le menu Setup. L'icone apparaisant a coté du délai dépend de l'unité selectionnée. Le tempo est indiqué par le clignotement du témoin TEMPO/RHYTHM.

Champ SUBDIVISION

La subdivision agit sur le tempo final du délambda saisi. Ex.: Vous saississez chaque noire à un tempo de 120 BPM. Le temps de retard entre chaque Tap équivaut à 500 ms. Si vous reglez la subdivision à la croche, le D·TWO ramène le temps de retard à 250 ms.

Afficheur DYNAMIC

Attenuation appliquée sur le signal de sortie lorsque vous utilisez le retard dynamique.

Icône EDITED

Cette icône s'allume dés que le Preset charge a été modifié.

Icône FACTORY/USER

Indique si vous utilisez un Preset d'usine (Factory) ou un preset utiliser.

Icône MIDI IN

Signale que l'appareil recoit des données MIDI.

Champ SAMPLE RATE

Le champ SAMPLE RATE indique la source d'horloge et l'horloge maître reçue. L'icône "DI" clignote en l'absence d'horloge ou si le signal d'horloge n'est pas reconnu.

Champ FEEDBACK %

Niveau de réinjection dans la ligne de retard, qui déterminé le déclin des répetitions.

Champ FEEDBACK #

Nombre de répetitions.

Leds FB FILTER

Affiche la selection du filtré coupe-haut/bas appliqué au circuit de réinjection.

Leds FILTER

Indiquent les réglages
généaux du filtré coupe-haut/
coupe-bas.

Leds PING PONG

Indiquent le placement des répetitions dans le champ stéreo.

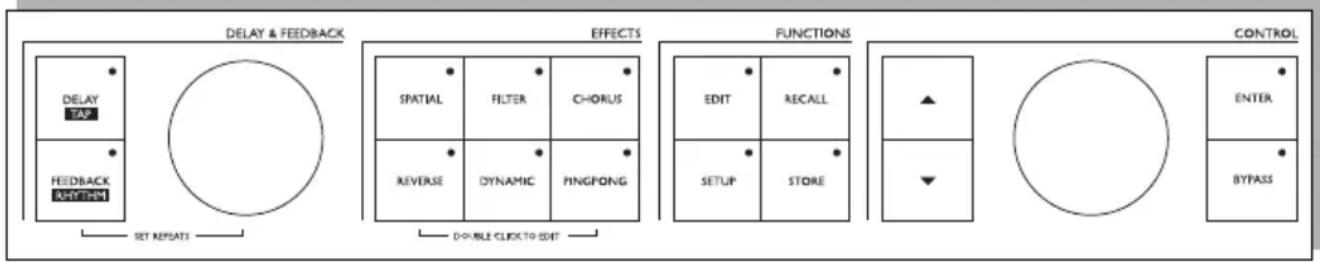

Touche DELAY/TAP

Cette touche a 2 fonctions :

• Lorsque la led DELAY est allumée, la molette DELAY modifie le temps de retard.
• Lorsque vous saississez un tempo Tap, le D·TWO mesure le temps entre les 2 derniers Taps et calcule le temps de retard selon la subdivision selectionnée.

Touche FEEDBACK/RHYTHM

Cette touche a 3 fonctions : - Lorsque la led est allumée, la molette DELAY modifie le niveau ou le % de réinjection.
- Maintenez cette touche et actionnez la molette pour régler le nombre de répétitions.
- Permet de saisir un Pattern rythmique de 10 Taps.

Molette DELAY & FEEDBACK

Réglage du temps de retard ou de la réinjection selon le mode sélectionné.

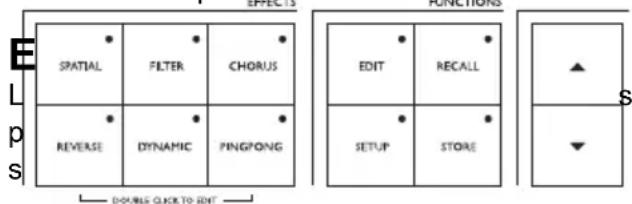

Touche SPATIAL

Active/désactive la fonction Spatial. Double-cliquez pour acceder aux réglages des paramètres de la fonction Spatial.

Options :

• Décalage canal gauche +/- 200 ms.
• Inversion de phase des canaux.

Touche FILTER

Active/désactive les fonctions de filtré. Double-cliquez pour acceder aux paramètres des filtrés coupe-haut et coupe-bas.

Touche CHORUS

Active/désactive le Chorus. Double-cliquez pour acceder aux paramètres de Chorus.

Touche REVERSE

Active/désactive le délambda inversé. Double-cliquez pour acceder aux paramètres de délambda inversé.

Touche DYNAMIC

Active désactive le dél dynamique. Double-cliquez pour acceder aux paramètres de délambda dynamique.

Touche PING PONG

Active/désactive la fonction Ping Pong. Double-cliquez pour acceder directement aux paramétres de Ping Pong.

Touche EDIT

Accès au mode d'édition général. Mode dans lequel s'effectuant tous les réglages d'édition des Presets. Utilisez les flèches pour sélectionner les paramètres.

Touche RECALL

Selection du menu Recall.

Touche SETUP

Accès au menu Setup. Menu regroupant tous les paramétres généraux d'E/S.

Touche STORE

Selection du menu Store. Les Presets sont sauvegardés dans la banque utiliser : selectionnez un emplacement avec la molette CONTROL et confirmez par ENTER.

Touches ARROW UP/DOWN

Permettent de déplacer le curseur.

Molette CONTROL

Modification des valeurs.

Touche ENTER

Confirmation des opérations.

Touche BYPASS

Bypass le circuit de
traitement de I'appareil. Vous
disposez de 3 modes de
Bypass differents :

• 0% Mix: Le signal d'entrée est dirigé directement vers la sortie. - Bypass FX Input: Seul le signal traité est dirigé vers la sortie.
• FX Output : Supprime l'effet mais conserve le niveau du signal direct.

La selection du mode Bypass s'opere dans le mode Setup

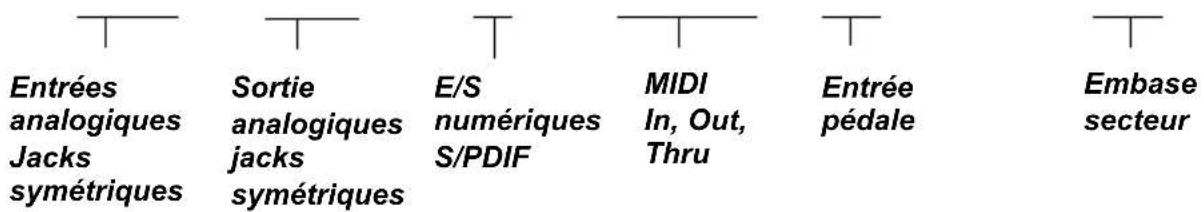

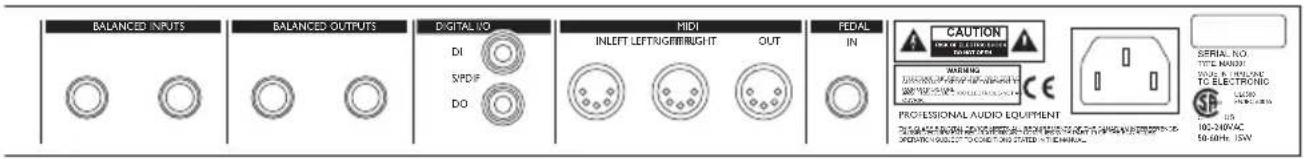

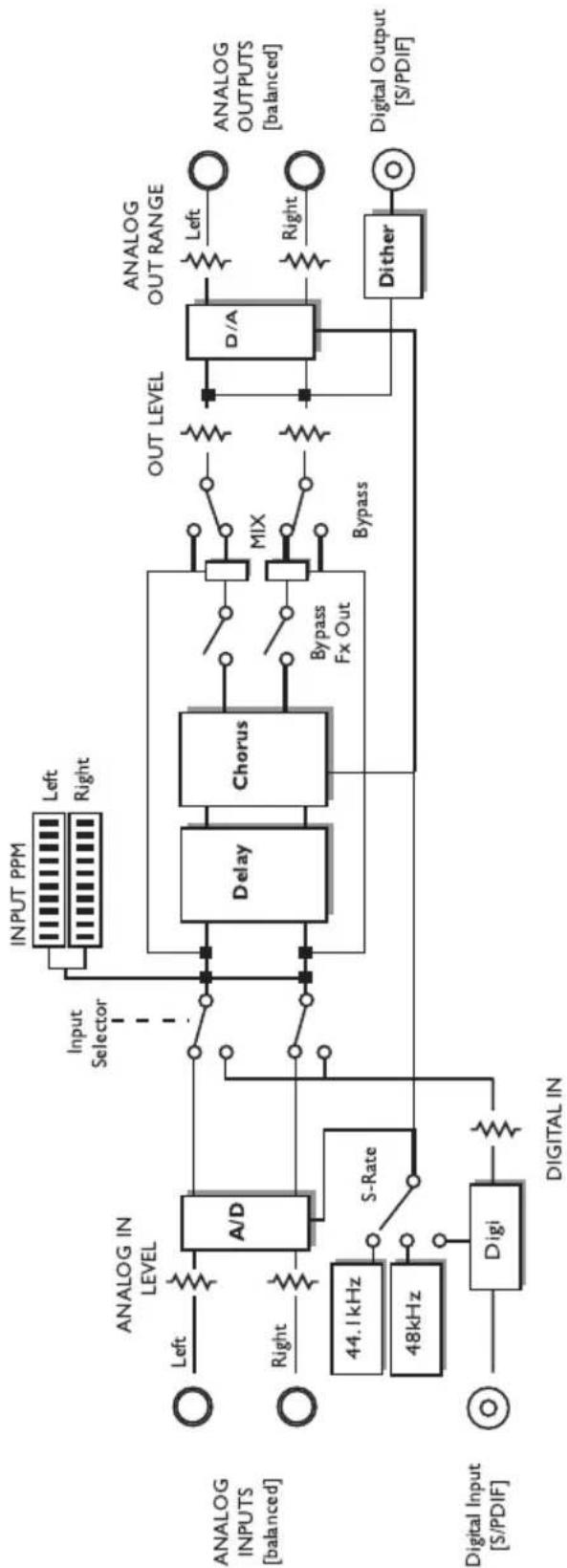

FACE ARRIÈRE

(Utilizez

uniquement

I'entree gauche

pour une

utilisation en

mono)

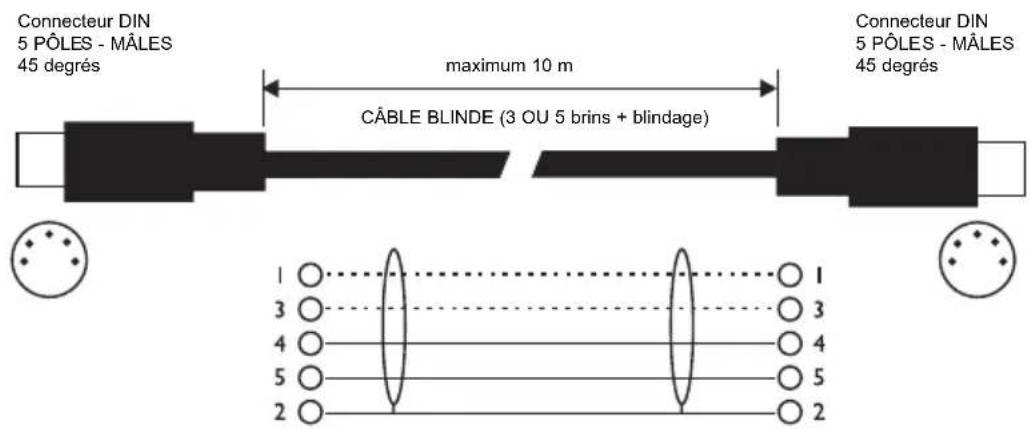

Cable MIDI

Jack (Asymétrique) - XLR

Corps - Broche 1 (Masse)

Pointe - Broche 2 (Point chaud)

Corps - Broche 3 (Point froid)

Jack (Symétrique) - XLR

Corps - Broche 1 (Masse)

Pointe - Broche 2 (Point chaud)

Corps - Broche 3 (Point froid)

Pointe

Bague

Masse

FRANÇAISE

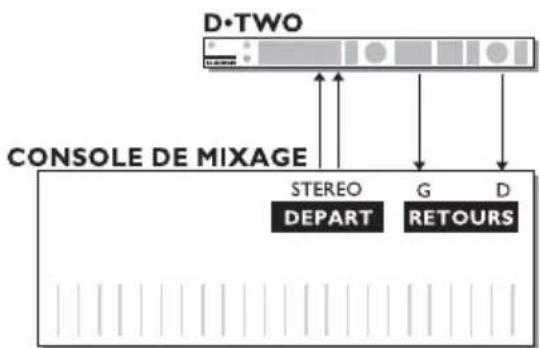

Connectez le D·TWO comme décrit ci-dessous, à l'aide de cables jack 6,35 mm symétriques.

Selection du mode

Le D·TWO intéège 3 modes de déliai : Traditional, Straight et Rhythm.

Mode Traditional

Configuration utilisée pour les applications courantes, incluant la méthode de réinjection traditionnelle.

Mode Straight

Mode par défaut du D·TWO, permettant de decideur nombre exact de répétitions.

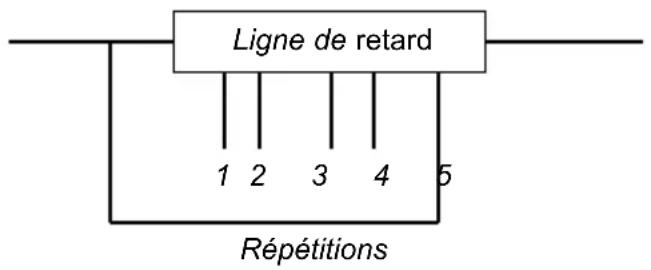

Rhythm mode

Fonction exclusive permettant de saisir (par Taps) le rythme de votrechioix. Le D·TWO passes automatiquement en mode Rhythm lorsque vous appuyez sur la touche FEEDBACK/RHYTHM.

Note: La sélection du mode Mono/Stereo s'opéré dans le menu Setup.

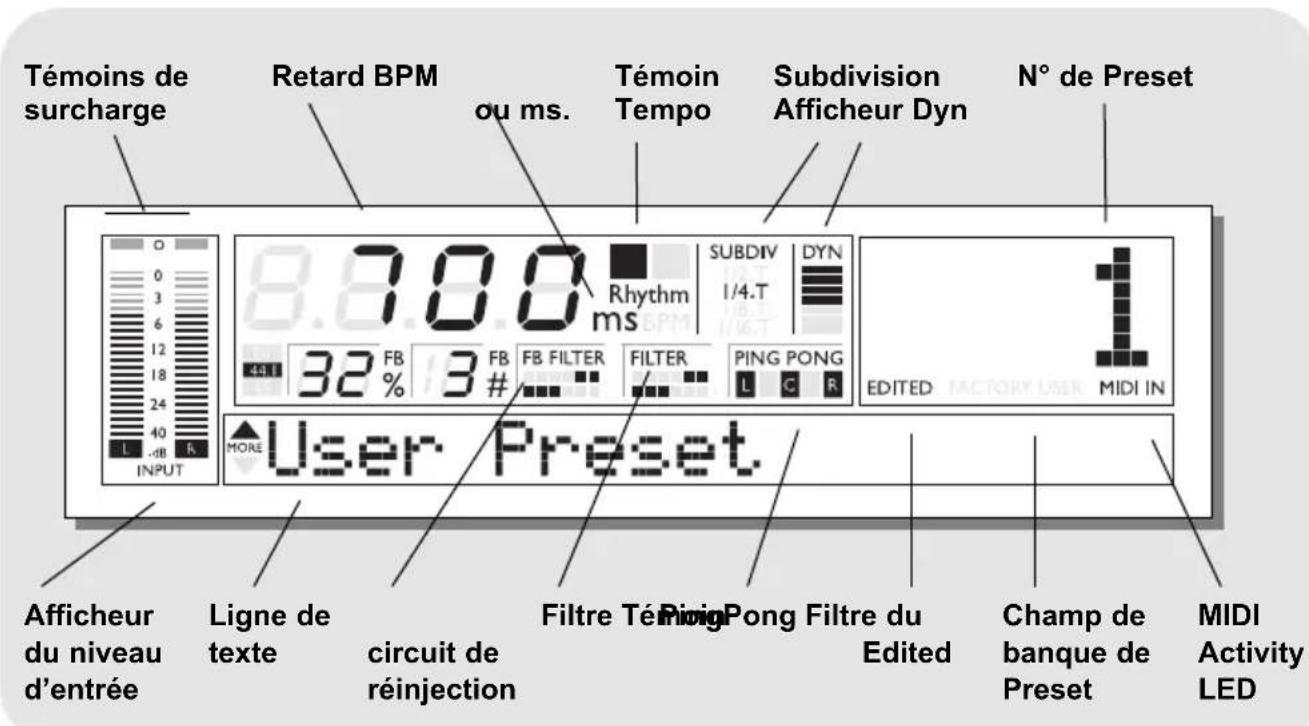

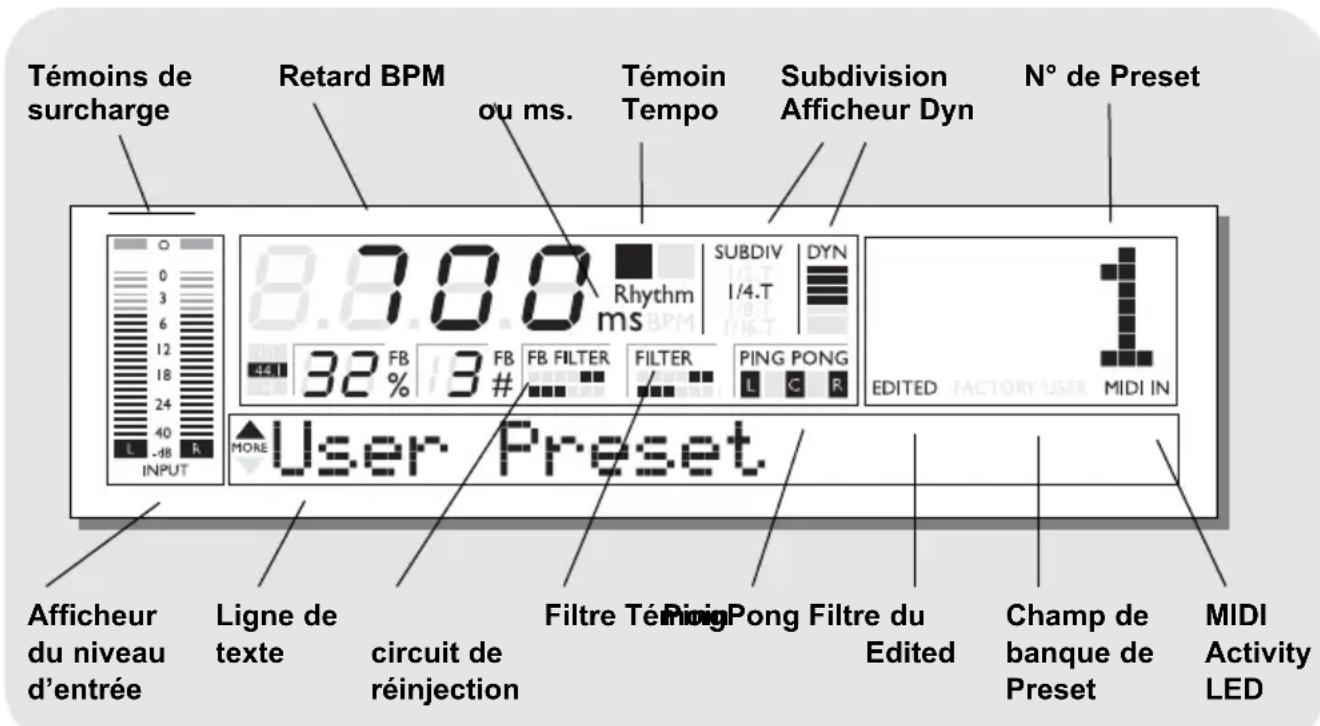

AFFICHAGE

Temps de retard

Ce champ indique le temps de retard principal en ms ou en BPM (Battements par minutes = 60 / ms^*1000 ). Lorsque vous vous trouvez en mode Rhythm, ce champ vous indique la durée totale du Pattern ou le nombre total desubdivisions dans le schema rythmique courant.

Témoin Tempo

Le clignotement de ce témoin correspond au tempo courant (BPM/ms).

Icône Rhythm

Cette icone est allumée lorsque le D-TWO se trouve en mode Rhythm.

Subdiv

Indique la subdivision chosesie.

Saisissez une structure rythmique à la noire et le D·TWO recalcule le temps de retard en fonction de la subdivision可以选择. En mode Rhythm, la subdivision détermine la grille de quantisation.

Example

Saisissez un tempo à 500 ms (120 BPM à la noire) avec une subdivision de 1/8 (à la croche). Le D·TWO recalcule le temps de retard à 250 ms.

Dyn

L'afficheur de dynamique indique la réduction de gain appliquée à la sortie du D·TWO.

Numéro de Preset

Cet afficheur à 7 segments indique le numéro de Preset courant. Les icones situées en dessous vous indiquent si ce Preset apparait à la banque utiliser ou à la banque d'usine.

Témoin Edited

Cette icône s'allume si le Preset courant a été modifié mais n'a pas été sauvégarde.

Usine/utilisateur

Ces icones vous indiquent si le Preset courant fait partie de la banque utiliser ou de la banque d'usine.

MIDI In

S'allume lorsque I'appareil recoit des données MIDI.

Ligne de texte

Cette ligne de texte comptant 20 caractères est utilisé pour l'affichage des noms des Presets, des paramétres, etc.

Icône DI 44.1/48

Indique si le D·TWO est synchronisé sur une horloge externe. Dans ce cas, la fréquence d'échantillonnage reçue est représentée par l'icone 44,1 ou 48.

Si l'horloge n'est pas reconnaue ou en l'absence d'horloge, le témoin "DI" clignote.

Icône ms

L'icone ms s'allume lorsque le temps de retard est affché en millisecondes.

Icône BPM

L'icône BPM s'allume lorsque le temps de retard est affché en battements par minute.

Icône Rhythm

S'allume lorsque le D-TWO est en mode Rhythm.

Reinjection (%)

Ce champ indique le taux de réinjection dans la ligne de retard (paramètre qui détermine le déclin des répetitions).

Feedback #

Ce paramètre déterminé le nombre de répetitions. Contrairement au réglage de réinjection des autres modules de début, ce paramètre vous permet de déterminer exactement le nombre de répetitions.

Le nombre maximum de répetitions est de 10.

Filtre du circuit de réinjection

Ce champ vous renseigne sur les réglages des滤res coupe-haut et coupe-bas. Il arrive qu'un délambda trop précis ou trop net nuise au morceau au lieu de l'embélir. Essayez alors d'atténuer les fréquences aigués du délambda à l'aide du filtré coupe-haut ; vous donnerez ainsi au son une couleur plus analogique et plus douce.

Filtre

Indique le réglage général du filtrre coupe-haut et du filtrre coupe-bas.

Ping Pong

Ce champ vous renseigne sur le type de panoramicique sélectionné. L'effet de Ping Pong est produit lorsque la vitesse de déplacement des répetitions dans l'espace stéreo est synchronisée sur le temps de retard.

Menu Setup

Le menu Setup regroupe tous les paramètres généraux de configurations, y-comprises les paramètres généralement placés dans les menus Utility (utilitaires), Level (niveau) et I/O (entrées/sorties).

Opérations élémentaires

• Appuyez sur SETUP pour acceder au menu SETUP.
  Utiliser les flèches pour sélectionner un paramètre.
• Utilisez la molette CONTROL pour régler le paramètre.

Les réglages sont appliqués en temps réel.

Mono/Stereo (entree mono/stereo)

La sélection de l'entrée analogue s'effectue automatiquement par détction sur les connecteurs d'entrée.

Input Select (seLECTION de l'entrée)

La selection de Analog ou Digital s'effectue à l'aide de la molette ADJUST.

Analog (entree analogue)

Lorsque you selectionnez "Analog", le D-TWO
prend comme reference son horloge interne
a 44,1 kHz.

Digital (entree numérique)

Lorsque you selectionnez "Digital", le D·TWO tente de se synchroniser sur l'entrée S/PDIF.

Pendant cette phase de détction, l'icone "DI" clignote pour indiquer qu'aucune horloge n'est encore reconnaue et le signal de sortie est coupé. Une fois le verrouillage effectué, l'icone "DI")cesse de clignoter et le signal de sortie n'est plus coupé.

Clock (selection de l'horloge)

Analog (entree analogue)

Lorsque vous utilisez un signal source analogue, vous pouvez utiliser les fréquences d'échantillonnage suivantes :

Interne 44,1 kHz - Le D-TWO se cale sur 44,1 kHz interne.

Interne 48kHz -Le D.TWO se cale sur 48 kHz interne.

Numérique - Le D•TWO se cale sur l'horologe reçue.

Digital (entree numérique)

Lorsque le signal source est numérique, vous pouvez utiliser les fréquences d'échantillonnages suivantes :

Interne 44,1 kHz - Le D-TWO se cale sur 44,1 kHz interne.

Interne 48kHz - Le D·TWO se cale sur 48 kHz interne.

Numérique - Le D·TWO se cale sur l'horlogereque.

Lorsque you utilisez l'horloge interne avec un signal numérique, veillez à ce que le signal reçu soit synchronisé à

I l'horloge interne afin d'eviter toute perteantillon.

Rate Mismatch*
Ce message d'erreur apparait à l'écran lorsque le D·TWO détecte une perte

d'échantillon. Ce problème survient généralement avec des configurations d'horloge particulièrement complexes. Ex.: Lorsque le D·TWO utilise sont horloge interne et qu'il traite un signal numérique; ce message apparait alors si l'horloge d'entrée et l'horloge interne ne correspondent pas.

Out Range (plage de gain de sortie)

Plage de gain maximum de la sortie analogue.

Plage: 2 dBu, 8 dBu, 14 dBu et 20 dBu.

Out level

Déterminé le niveau de sortie numérique/analogique.

0 à Off (-100 dB) par pas de 1 dB.

Digital In Gain (gain de l'entrée numérique)

Réglage du niveau de l'entrée numérique. Ce paramètre n'est actif que si l'entrée numérique est selectionnée.

Dither

Lorsque la résolution est diminuée (passage de 24 bits à 16 bits), 8 bits de données son perdues ; ce processus

génére une distorsion numérique sur les signaux de faible niveau suite au manque d'informations sur le signal. Cet effet peut être compensé par le "Dithering". Le Dithering consiste en léger bruit filtré appliqué au niveau du bruit de fond afin de réduire la distorsion des signaux faibles. Ce procédé est uniquement applicable sur les sorties

numériques et c'est toujours l'appareil qui recoit qui détermine le nombre de bits sur lequel le Dithering doit être appliqué. Pour les CDR et les DAT, utilisez un Dithering à 16 bits.

Status Bits (bits de statut)

Determine si le D·TWO doit envoyer des bits de statuts AES/EBU ou S/PDIF.

Delay Unit (unité du temps de retard)

Déterminé si le temps de retard doit être exprimé en milliseconds (ms) ou en battements par minute (BPM).

Delay Mode (mode d'action du début)

Délai en stéreo ou en mono.

Reverse Offset (Offset du déliai inversé)

Applique un décalage au début inversé compris entre 0 et 200ms. Cette fonction vous permet d'adapter le début inversé au signal source.

MIDI Tempo Sync. (synchronisation MIDI)

Synchronise le délambda sur l'horloge MIDI repeats. Cette fonction vous permet de synchroniser le D·TWO sur n'importe quel apparéil MIDI (un séquenceur par exemple).

Le D·TWO est capable de subdiriser l'horloge MIDI reçue afin d'adapter le salarié aux arrangements utilisant des tempi très rapides ou très lents. Exemple : Sélectionnez 1/2 pour ralentir le tempo de moitié.

MIDI Channel (canal MIDI)

Plage: Off/1-16/Omni.

Determine le canal MIDI de transmission du D·TWO.

MIDI CC (Contrôleurs MIDI)

Plage:On/Off.

Déterminé si le D·TWO doit prendre en compte les messages de contrôleurs continus MIDI.

Program bank (Banque)

Déterminé à chaque banque du D·TWO

I'appareil MIDI externe doit envoyer les messages de Program Change. Choix possibles : Factory, User ou External.

Lorsque vous sélectionnez la banque externe, le contrôleur n° 32 vous permet de désigner la banque utilisateur ou d'usine.

Banque d'usine: Contrôleur n^ 32 = 0

Banque utiliseur: Contrôleur n^32 = 1

MIDI Bulk Dump (Bulk Dump MIDI)

Appuyez sur la touche ENTER pour lancer le Bulk Dump de tous les Presets vers un apparéil externe MIDI. Notez également que le D•TWO est constamment pres à receivevoir des données MIDI par Bulk Dump.

MIDI Sys-Ex ID (Identifient SysEx MIDI)

Déterminé le numéro d'identification SysEx de l'appareil.

Tous les paramétres d'effets du D·TWO peuvent être pilotés depuis un apparéil MIDI externe externe par SysEx. Le numéro SysEx correspond à l'adresse de destination de l' apparéil auquel le SysEx MIDI doit être envoyés.

L'appareil utilise trois mode de Bypass :

0% Mix

Le signal d'entrée est dirigé directement vers la sortie.

FX Input

Le signal est coupé en entrée de l'effect ; le taux de signal direct reste le même.

FX Output

Coupe le signal traité par l'effet en maintainant le signal non traité au niveau sélectionné.

Pedal Setup

L'entrée de la commande au pied du D·TWO peut désigner les signaux de deux pédales utilisées simultanément. L'une reliée à la pointe du jack 6,35 mm et l'autre à la bague. La commande reliée à la bague est affectée au tempo Tap. La pédale reliée à la pointe peut être affectée au Bypass, au tempo Tap ou au rythme Tap.

Seules les pédales de type pouvoir sont compatibles.

View Angle (contrast)

Permet le réglage le réglage du contraste de l'écran.

Chargement d'un Preset Opérations élémentaires

• Appuyez sur RECALL pour acceder à la fenêtre Recall.
• Sélectionnez un Preset à l'aide de la molette CONTROL.

Le n° de Preset et la led de la touche
ENTER clignotent pour vous indiquer que le Preset affché est selectionné
mais qu'il n'est pas encore charge.

• Appuyez sur ENTER ou RECALL pour charger le Preset.

Preset types (types de Preset)

Presets utiliseur - RAM

Les Presets utilisateur peuvent être edits et sauvégardés dans les emplacements mémoire de la banque utilisateur. L'appareil offre 100 Presets utilisateur.

Preset d'usine - ROM

Les Presets d'usine peuvent être edits et sauvégardés dans les emplacements mémoire utilisateur; les Presets de la banque d'usine restent cependant inalterables.

Le D·TWO dispose de 50 Presets d'usine.

Paramètres spécifiques au-delai

Cliquez sur EDIT. Utilisez les touches CURSOR pour selectionner le paramètre et la molette CONTROL régler.

Paramètres d'effets supplémentaires

Double-cliquez sur la touche d'effet souhaitation. Utilisez les touches CURSOR pour selectionner un parametre et la molette CONTROL pour déterminer sa valeur.

Sauvegarde

Types de Preset

Presetsutilisateur-RAM

Les Presets utilisateurs peuvent être edits et sauvégardés dans n'importe quel emplacement de la banque utiliser qui en compte 100.

Presets d'usine - ROM

Les Presets d'usine peuvent etre edits et

sauegardes dans les emplacements utilisateur ; les Preset de la banque d'usine sont cependant inalterables.

Le D·TWO dispose de 50 Presets d'usine.

Emplacements des Presets

Les Presets ne peuvent être sauvégardés que dans la banque User. Lors de la sauvégarde, l'appareil sélectionne le premier emplacement utilisateur disponible, à moins que le Preset courant n'appartienne à la banque utilisateur, auquel cas, l'appareil sélectionne l'emplacement actuel.

Sauvegarde d'un Preset avec le même nom et dans le même emplacement mémoire

• Appuyez sur STORE pour acceder au menu Store.
• Double-cliquez sur ENTER pour sauvegarder le Preset. "Stored" s'affiche quelques instants à l'écran et l'appareil revient à la fenêtre Recall.

Sauvegarde d'un Preset avec le même nom mais dans un emplacement mémoire différent

• Appuyez sur STORE pour acceder au menu Store.
• Sélectionnez l'emplacement de sauvégarde à l'aide de la molette CONTROL.
• Double-cliquez sur ENTER pour sauvegarder le Preset. "Stored" s'affiche quelques instants à l'écran et l'appareil revient à la fenêtre Recall.

Sauvegarde d'un Preset avec un nouveau nom

• Appuyez sur STORE pour acceder au menu Store.
• Sélectionnez l'emplacement avec la molette CONTROL.
• Appuyez sur la touche STORE ou sur la flèche orientée vers le bas pour acceder à la fenêtre "Naming".
• Utilisez les flèches pour déplacer le curseur.
• Sélectionnez les caractères avec la molette CONTROL.
• Appuyez sur ENTER pour sauvegarder le Preset.

Liste de caractères : ABCDE-

FGHIJKLMNOPQRSTUVXYZ

```python abcdefghijklmnopqrstuvxyz0123456789 /*- : "#%&( )_

Le D·Two propose 3 modes de déliais :

Mode Traditional (classique) Configuration d'une unité de retard classique.
Mode Straight Delay Mode permettant un contrôle total sur chaque Tap.
Mode Rhythm Ce mode vous permet de saisir un rythme précis et vous permet ensuite de régler tous les Taps.

Mode Traditional

Dans cette configuration, le D·TWO fonctionne comme un-delai classique. Le signal traité est réinjecté dans la ligne de retard (en fonction du réglage de la molette FEEDBACK %), générant ainsi les repétitions.

Ligne de déliai

Boucle de réinjection

Accès au mode Traditional

A partir du mode Straigh

Réglez le paramètre FEEDBACK # sur “-”: maintenez la touche FEEDBACK/RHYTHM enconçée et réglez à l'aide de la molette DELAY.

A partir du mode Rhythm

Maintenez la touche DELAY TAP enforcée ou saisissez un tempo à l'aide de la touche DELAY TAP.

Temps de retard maximum

Temps de retard maximum en mode Traditional:

Mode stéreo : temps de retard de 5 secondes. Mode Mono : temps de retard de 10 secondes. La sélection entre les modes stéreo et monosopère dans le menu SETUP.

Paramètres

Comme leur nom l'indique, les paramètres du mode Traditional rappellent ceux des déliés classiques.

Delay - Temps de retard

Saisissez un retard à l'aide de la touche DELAY/TAP ou appuyez sur DELAY et réglez avec la molette DELAY pour fixer le temps de retard de base (max. 2000 ms).

Feedback Repeats - Repétitions

Appuyez sur la touche FEEDBACK/RHYTHM et utilisez la molette DELAY pour modifier le taux de réinjection du signal dans la ligne de retard. Sélectionnez "infinite" pour dire la ligne de retard en boucle.

Feedback Repeats - Repétitions

Si ce paramètre n'est pas reglé sur "None", vous ne vous trouvez plus en mode Traditional.

Shuffle

Le paramètre Shuffle n'agit pas en mode Traditional.

Quantize

Le paramètre Quantize n'agit pas en mode Traditional.

RhythmDcay - Déclin du schéma rythmique

Le paramètre RhythmDcay n'agit pas en mode Traditional.

Track Tap

Le paramètre Track Tap permet au Preset de suivre le tempo courant et de s'y adapter au lieu d'utiliser le tempo avec lequel il a eté sauvegardé. Cette fonction vous permet d'utiliser les Preset sans avoir à saisir le tempo général plus d'une fois.

Subdivision

Le temps de retard tape est quantisé sur la valeur de subdivision可以选择. Le tempo est calculé à la noire. Pour visualiser le temps de retard, appuyez sur EDIT. Le premier paramètre affiché correspond au temps de retard calculé en fonction de la subdivision.

Effets supplémentaires

Outre les effets de délambda classiques, l'appareil.
vous donne acces aux effets suivants:
(Descriptions données dans les pages
suivantes).

Spatial:

Donne de l'ampleur au son de retard en appliquant un décalage temporel sur le canal gauche ou une inversion de phase sur le canal gauche, le canal droit ou les deux.

Filter :

Active le filtrre coupe-haut et le filtrre coupe-bassur la boucle de reinjection et sur la ligne a retard.

Chorus :

Ajoute un effet de Chorus, pour adoucir les répétitions du-delai.

Dynamic:

Fonction permettant d'atténuer le niveau de sortie du-delai à un niveau déterminé lorsque le niveau d'entrée dépasse un certain seuil.

PingPong:

Le PingPong n'est pas disponible en mode Traditional.

Mode Straight

Le mode Straight Delay, utilise un système de réinjection permettant le contrôle complet du délambdais également le contrôle du nombre de répetitions.

En mode Straight l'appareil n'utilise pas une boucle de réinjection classique mais un système de délail multitap.

Configuration du mode Straight

Réglez le paramètre FEEDBACK # entre 1 et 10 : maintenez la touche FEEDBACK/RHYTHM enconçée et réglez à l'aide de la molette DELAY. Le D·TWO est à présent en mode Straight.

Temps de retard maximum

Le système de retard multitap, calcule le temps de retard maximum en fonction du nombre de répetitions choisi. Exemple: si vous appliquez 10 répetitions, le temps de retard maximum sur chaque Tap est de 1000 ms; si vous appliquez 5 répetitions ce temps est de 2000 ms.

Temps de retard maximum :

En mode stereo : 5 secondes.

En mode mono : 10 secondes.

Selectionnez entre mono et stéreo dans le menu SETUP.

Paramètres

Le mode Straight vous permet de définir le nombre exact de répetitions, la fonction Shuffle vous permet en outre "d'humaniser" le son des répetitions.

Temps de retard

Saisissez un temps retard avec la touche DELAY/TAP, ou maintenez la touche DELAY/TAP enfoncée et reglez avec la molette DELAY. Le temps de retard maximum par Tap est de 2000 ms.

Feedback % (taux de réinjection)

Appuyez sur FEEDBACK/RHYTHM et réglez le déclin des répetitions à l'aide de la molette DELAY. Sélectionnez "infinite" pour geler les répetitions.

Feedback # (nombres de répétitions)

Maintenez la touche FEEDBACK/RHYTHM enforcée et reglez le nombre de répétitions avec la molette DELAY. Le nombre maximum de répétitions est de 10 ; ce nombre peut être limite par le temps de retard total. Lorsque l'appareil est limite en nombre de répétitions, le paramètre FEEDBACK # clignote.

Exemple : 10 répétition de 1500 ms = >10 seconds.

Shuffle

Le paramètre Shuffle vous permet d'ajouter de subtiles irrégularités dans les temps de retard. Cet effet décale chaque deuxième répétition en fonction du pourcentage affecté au paramètre Shuffle.

Cet effet agit uniquement sur les subdivisions bianires (c'est-à-dire 1/2, 1/4, 1/8, 1/16).

Quantize

Ce paramètre n'est pas disponible en mode Straight.

RhythmDcay

Ce paramètre n'est pas disponible en mode Straight.

Track tap

Le paramètre Track Tap permet au Preset de suivre le tempo de base en temps réel (le Preset n'utilise plus le tempo avec lequel il a été sauvégarde).

Cette fonction vous permet de changer de Preset sans avoir à redéfinir le tempo général.

Subdivision

Le temps de retard est recalculé en fonction de la valeur de subdivision可以选择. Le tempo est calculé à la noire.

Maintenez la touche DELAY/TAP enforcée et reglez la valeur de subdivision à l'aide de la molette DELAY.

Effets supplémentaires

En plus de ces paramétres, l'appareil vous permet d'appliquer les effets suivants : (Description détaillée donnée dans les pages suivantes)

Spatial:

Donne de l'ampleur au-delai en appliquant un décalage temporel sur le canal gauche ou une inversion de phase sur le canal droit gauche ou sur les deux canaux.

Filter:

Dans une boucle de réinjection classique, le signal repasse dans le circuit de traitement du filtré à chaque boucle. Le signal est ainsi de plus en plus filtré à chaque répétition. Les filtrés FB du mode Straight permettent l'application de ce type d'effet.

Chorus:

Effet de Chorus permettant d'adoucir le son des répétions.

Dynamic :

Cette fonction vous permet d'atténuer le niveau du signal de sortie lorsque le signal d'entrée dépasse un certain seuil.

PingPong :

L'effet PingPong synchronise le réglage du panoramaque avec le tempo des répétitions.

Mode Rhythm

Le mode Rhythm permet un contrôle unique du déliai. Vous saississez le rythme que le D·TWO doit utiliser à l'aide de la touche FEEDBACK/RHYTHM; l'appareil vous permet ensuite de recalculer le schéma rythmique en fonction d'une subdivision précise du tempo, d'editor le schéma rythmique ou de modifier le niveau de chaque répétition.

Accès au mode Rhythm et configuration

Lorsque you saississez un tempo à l'aide de la touche FEEDBACK/RHYTHM, le D·TWO create instantanément le schéma rythmique saisi. L'icône "RHYTHM" you signale que vous vous trouvez dans le mode Rhythm.

Appuyez sur la touche DELAY/TAP ou maintenez-la enforcée pour quitter le mode Rhythm.

Temps de retard maximum

Le système de délambda multitap, calcule le temps de retard maximum en fonction du nombre de répetitions choisi. Exemple: si vous appliquez 10 répetitions, le temps de retard maximum sur chaque Tap est de 1000 ms; si vous appliquez 5 répetitions ce temps est de 2000 ms.

Temps de retard maximum :

En mode stereo : 5 secondes.

En mode mono : 10 secondes.

Selectionnez entre mono et stéreo dans le menu SETUP.

Paramètres

Le mode Rhythm vous permet de saisir et d'editor un schéma rythmique précis. L'appareil vous permet d'utiliser jusqu'à 10 répetitions.

Temps de retard

Determine le tempo de base à partir du rythme saisi. Lorsque vous utilisez la fonction de quantisation, le tempo de base doit etre saisi/regle avant de saisir le rythme. Le tempo

de base est affiché lorsqu'la touche DELAY/TAP est activée. Le temps de retard maximum par Tap est de 2000 ms.

Feedback % (taux de réinjection)

Réglage du déclin du schéma rythmique en fonction du paramètre RhythmDcay.

Feedback # (nombres de répétitions)

Déterminé le nombre de Taps utilisés dans le schéma rythmique. Le paramètre Feedback # indique le nombre de Taps utilisés par le rythme courant. Le champ de délié à l'indique par ailleurs la durée complète du schéma rythmique.

Lorsque la quantisation est désactivé, la durée globale est exprimée en ms ou en BPM. En revanche lorsqu'elle est active, le temps global est exprime en subdivisions (nombre total de double-croches par ex.).

Shuffle

Le paramètre Shuffle vous permet d'ajouter de subtiles irrégularités dans les répetitions. Cet effet décale chaque deuxième répétition dans le temps en fonction du pourcentage affecté au paramètre Shuffle.

Cet effet agit uniquement sur les subdivisions bianires (c'est-à-dire 1/2, 1/4, 1/8, 1/16).

Quantize (quantisation)

Le paramètre Quantize vous permet de quantiser le rythme saisi en fonction d'une subdivision précise (à la double-croche par exemple).

Optimisez l'effet apporté par cette fonction en définissant le tempo de base avant de saisir le rythme.

L'édition de ce paramètre n'est pas destructif, c'est-à-dire que la valeur des Taps définie à l'origine pour un Preset est conservée jusqu'à la nouvelle sauvégarde ; vous pouvez par conséquent essayer des réglages de quantisation différents avant de sauvégarder.

Veillez à saisir un tempo normal avec la touche DELAY/TAP avant de saisir le rythme.

Track tap

Le paramètre Track Tap permet au Preset de suivre en temps réel le tempo de base (le Preset n'utilise plus le tempo avec lequel il a été sauvégarde).

Cette fonction vous permet de changer de Preset sans avoir à redéfinir le tempo général.

RhythmDcay - Déclin du schéma rythmique

Ce paramètre déterminé le type de déclin appliqué au schéma rythmique. Un schéma rythmique utilise la réinjection à partir du dernier Tap, ce qui signifie que tout le schéma rythmique est repété lorsque la réinjection (paramètre Feedback %) est active.

Normal

Lorsque vous sélectionnez un déclin de type Normal, le schéma rythmique décline Tap après Tap, comme dans un-delai classique. Lorsque le paramètre Feedback % est régèle sur "0", le schéma rythmique décline sur toute la durée de la série (voir : champ du temps de retard lorsque vous sélectionnez FEEDBACK/RHYTHM).

Step

Lorsque vous sélectionnez un déclin de type Step, le schéma rythmique décline par séquence, ce qui signifie que tous les Taps de chaque schéma rythmique sont joués au même niveau. Le niveau est diminué à chaque répétition du schéma.

Lorsque le paramètre Feedback % est régle sur "0", le schéma est repétée une seule fois au niveau original.

Subdivision

En mode Rhythm, les subdivisions sont utilisées comme grille de quantisation. Cela signifie que lorsque la quantisation est activée, la subdivision détermine la plus petite

incrémentation pouvant être utilisée par Tap.

Ex. : Si le tempo de base est de 500 ms (120 BPM) et la subdivision reglee sur 1/16, la valeur la plus petite pouvant etre prise par une repetition est de 125 ms (500 / 4 = 125ms)

Maintenez la touche DELAY/TAP enfoncée et reglez la Subdivision avec la molette DELAY.

Edition du rythme Tap

Une fois dans le mode Rhythm, vous pouvez éoperator le schéma rythmique Tap par Tap. Cette fonction vous permet de modifier le schéma rythmique saisi ou de composer un nouveau schéma.

Le menu Tap Edit comprend trois paramètres : le nombre de répétitions, le niveau des répétitions et le temps.

Comment entrer/ quitter le menu Tap Edit

Maintenez la touche FEEDBACK/RHYTHM enforcée pour acceder au menu Tap Edit. Le paramètre Feedback # clignote lorsque l'appareil se trouve dans ce menu.

Appuyez sur une touche (sauf sur les flèches haut/bas) pour quitter le menu Tap Edit.

Numero de repetition

Indique le nombre de la répetition sélectionnée. Utilisez la molette DELAY pour selectionner l'un des 10 Taps.

Le champ Delay indique la durée totale du schéma rythmique jusqu'à la fin de la répetition sélectionnée; durée exprimée en ms/BPM ou en nombre de subdivisions (selon que la quantisation est activée ou désactivée).

Niveau de la répétition

Déterminé le niveau de la répétition sélectionnée. Appuyez sur les flèches haut et bas pour éoperator le niveau.

Meme si la répétition est coupée, elle reste une reférence temporelle. Cette fonction peut être utilisée pour "combler" une mesure. Ex.: si vous reinjectez un schéma rythmique contenant six croches, vous modifierEZ la sensation rythmique globale (car la structure ne remplit pas entièrement la mesure). Vous pouvez en plus appliquer un schéma de deux Taps (mesure en 2/8) avec un Mute (notes inaudibles) sur la dernière répétition : vous obtenez un schéma de 6 notes dont deux

inaudibles et de la longueur d'une mesure entiere, soit 8 / 8 (2 / 8 + 6 / 8 = 8 / 8 = 1 mesure).

Plage de réglage des niveaux :

Mute, -12 dB, -6 dB, -3 dB, 0 dB (défaut), +3 dB et +6 dB.

Durée des répetitions

Determine le temps séparant 2 répétitions.

Lorsque la quantisation est désactivée, la durée des répétition est définir par pas en ms.

Lorsque la quantisation est activée, la durée des répetitions est défin in nombre de subdivisions courantes (en nombre de croches par exemple).

Réglez la durée de la répétition à l'aide de la molette CONTROL. Si vous reglez ce temps au minimum ("Off"), la répétition courante est désactivée.

L'ordre des répetitions ne peu pas être modifié.

Cela signifie que si une répétition est placée sur une seconde répétition, cette dernière est automatiquement coupée.

Effets supplémentaires

Outre les effets de retard classiques, vous pouvez appliquer les effets supplémentaires suivants:

(voir descriptions dans les pages suivantes)

Spatial:

Donne de l'ampleur au son de retard en utilisant "un décalage temporel sur le canal gauche" ou "l'inversion de phase" sur les canaux gauche, droit ou les deux.

Filter :

Active le filtrte coupe-haut et le filtrte coupe-bas sur la boucle de réinjection et sur la ligne de retard.

Chorus:

Ajoute un Chorus, pour adoucir les répetitions du-delai.

Dynamic:

Fonction permettant d'atténuer le niveau de sortie du-delai à un niveau déterminé lorsque le niveau d'entrée dépasse un certain seuil.

PingPong:

Le PingPong n'est pas disponible en mode Traditional.

PingPong

Opérations élémentaires

Deux procédures permettent l'accès au menu PingPong :

• Sélectionnez les paramètres PINGPONG à l'aide de la touche EDIT.
• Double-cliquez sur la touche PINGPONG pour obtenir un accès direct.

La touche PINGPONG permet également d'activer et de désactiver la fonction PingPong.

La fonction PingPong est utilisé pour déplacer le son dans le champ stéreo de façon synchronisée avec le temps de retard saisi.

Style

Plage : L-R, L-C-R et Dynamic

Le paramètre Style déterminé la façon dont le son est déplace dans le champ stéreo.

L-R

Le mode L-R place successivement le signal complètement à gauche et complètement à droite.

L-C-R

Place successivement le signal à gauche, au centre et à droite.

Dynamic

Ce mode fait concorder le nombre de positions dans le champ stéreo et le nombre de répetitions. Exemple: Un décai à 5 répetitions utilise 5 positions de panoramicique de gauche à droite.

Le Ping Pong n'est pas disponible en mode de retard classique.

Dynamique

Opérations élémentaires

Deux procedures permettent l'acces au menu Dynamic:

• Sélectionnez les paramètres de dynamique à l'aide de la touche EDIT.
• Double-cliquez sur la touche DYNAMIC pour un accès direct.

La touche DYNAMIC permet également d'activer ou de désactiver la fonction Dynamic.

Le délambda dynamique est une fonction permettant d'atténuer le signal de sortie à un niveau déterminé lorsque le signal d'entrée dépasse un certain seuil (Threshold).

Threshold (seuil)

Plage: -40 - 0 dB

Déterminé le seuil en entrée à partir duquel le signal est attenué.

Release (rétablissement)

Plage:20ms-7seconds

Déterminé le temps de rétablissement de la fonction "Ducking".

Determine l'atténuation appliquée au signal pendant le "Ducking".

Reverse

Opérations élémentaires

Deux procédures permettent l'accès au menu Reverse:

• Sélectionnez Reverse à l'aide de la touche EDIT.
• Double-cliquez sur REVERSE pour un accès direct.

La touche REVERSE permet également d'activer/désactiver la fonction Reverse.

La fonction Reverse permet de reproductive les passages inversés (de la fin vers le début) d'un morceau. L'appareil vous donne le choix entre plusieurs styles de lecture et vous permet de définir un décalage temporel dans les répetitions inversées afin de modeler le rythme du-delai. Le décalage (Offset) est un paramètre du menu Setup.

RvrsThres - Seuil des répetitions inversées

Déterminé le niveau de déclenchement du début inversé. Le début inversé est redéclenché lorsqu'le signal chute de 6 dB en dessous du niveau du seuil.

En mode Rhythm et Traditional, le déliai inversé peut être déclenché par le signal et redéclenché par la réinjection, ce qui signifie qu'une fois que le déliai inversé est joué, la réinjection repête le déliai inversé comme un déliai normal.

Rvrs Style (style de délai inverse)

Ce paramètre vous permet de désir parmi les systèmes de retardinversé :

All

Toutes les répetitions sont jouées à l'envers.

1st/1st Trg

La première répétition est inversée mais les suivantes sont jouées normalement.

Le paramètre "Trg" détermine si les répétitions normales (non inversées) doivent être déclenchées comme les répétitions inversées ou restent libres comme un-delai classique.

2nd/2nd Trg

La seconde répétition est inversée et les suivantes jouées comme des répétitions normales.

Le paramètre "Trg" détermine si les répetitions normales doivent être déclenchées comme les

MODES DE DÉLAI RACOURCIS

répetitions inversées ou restent libres comme les délays normaux.

Last/Last Trg

La derniere répétition est inversée, les autres sont jouées comme des répétitions classiques. Le paramètre "Trg" détermine si la répétition classique doit être déclenchée comme les répétitions inversées ou doit rester libre comme les répétitions classiques.

Odd/Odd Trg

Les répetitions impaires sont inversées et les répetitions paires jouées normalement.

Le paramètre "Trg" détermine si les répetitions classiques doivent être déclenchées comme les répetitions inversées ou restent libres comme les répetitions classiques.

Even/Even Trg

Les répetitions paires sont inversées et les répetitions impaires jouées normalement.
Le paramètre "Trg" détermine si les répetitions classiques doivent être déclenchées comme les répetitions inversées ou restent libres comme les répetitions classiques.

Jump to User Bank (accès à la banque utilisateur)

Lorsque you you couze dans le menu Recall, appuyez sur la flèche pointant vers le haut pour acceder directement au Preset utiliseur 1.

Jump to Factory Bank (accès à la banque d'usine)

Lorsque you you trouvez dans le menu Recall, appuyez sur la flèche pointant vers le bas pour acceder directement au Preset d'usine 1.

Change Feedback # (nombres de réinjection)

Maintenez la touche FEEDBACK/RHYTHM enforcée et modifiez le nombre de repétitions à l'aide de la molette DELAY.

Change Subdivisions (modification de la subdivision)

Maintenez la touche DELAY/TAP enforcée et modifiez la valeur de la subdivision à l'aide de la touche DELAY.

(édition des effets supplémentaires)

Double-cliquez sur la touche de l'effet que vous souhaitez éditer.

Exit Rhythm Mode (sortie du mode Rhythm)

Maintenez la touche DELAY/TAP pendant 1,5 secondes pour quitter le mode Rhythm.

Enter Tap Edit (accès au menu Tap Edit)

Maintenez la touche FEEDBACK/RHYTHM enforcée pendant 1 seconde pour acceder au menu Tap Edit.

Exit Tap Edit (sortie du menu Tap Edit)

Appuyez sur n'importe qu'elle touche pour quitter le menu Tap Edit.

ALGORITHMES SUPPLEMENTaires

Outre les algorithms de délambda décrits plus avant dans ce manuel, vous pouvez utiliser les effets suivants.

Spatial

Opérations élémentaires

Deux procedures permettent l'accès au menu Spatial :

• Sélectionnez Spatial à l'aide de la touche EDIT.
• Double-cliquez sur SPATIAL pour un accès direct.

La touche SPATIAL permet également d'activer/désactiver la fonction Spatial.

Offset L (décalage canal gauche)

Plage: +/-200ms

Applique un décalage de +/- 200 ms sur le canal gauche. Ce décalage temporel est appliqué sur le temps de retard principal et ne dépend pas de la fonction Tap.

Phase Reverse (inversion de phase)

Plage:L,R L&R

Ce paramètre vous permet d'appliquer un déphasage sur le début gauche, le début droit ou sur tout le début.

Filter

Opérations élémentaires

Deux procédures permettent l'accès au menu Filter :

• Sélectionnez Filter à l'aide de la touche EDIT.
• Double-cliquez sur FILTER pour un access direct.

La touche FILTER permet également d'activer ou désactiver la fonction Filter.

Plage: 19,95 Hz - 20 kHz
Le filtré coupe-haut vous permet d'atténuer les aigus du délié. Cette fonction donne une couleur plus analogique au son dont le caractère est globalement plus naturel qu'un son nontraité par ce genre de filtré.

FB Low Cut - Feedback - Low Cut

Plage : 19,95 - 20 kHz

Filtre coupe-bas attenuant le salarié dans les graves. Lorsque vous appliquez un salarié sur des signaux compensant des basses fréquences, un salarié large bande peut

introduire un manque de précision sur cette bande de fréquences. Utilisez un contrôle coupe-bas pour pallier ce phénomène.

High Cut (coupe-haut)

Plage : 19,95 Hz - 20 kHz

Filtre coupe-haut permettant d'attenuer les aigus du signal.

Low Cut (coupe-bas)

Plage : 19,95 - 20 kHz

Filtre coupe-bas permettant d'atténuer les graves du signal.

Chorus

Opérations élémentaires

Deux procedure permettent I'acces au menu Chorus :

• Sélectionnez Chorus à l'aide de la touche EDIT.
• Double-cliquez sur CHORUS pour un accès direct.

La touche CHORUS permet également d'activer et de désactiver la fonction Chorus.

Speed (vitesse)

Plage:0,05-19,95Hz

Determine la vitesse du Chorus.

Depth (intensité)

Plage : 0 - 100%

Determine l'intensité du Chorus.

Amount

Plage: 0-100%

Pourcentage de signal traité par le Chorus et ajoute au-delai.

Feedback (réinjection)

Plage: -100 à +100

Quantité de signal traité réinjecté en entrée du Chorus. Lorsque la valeur de la réinjection est négative, le signal réinjecté est inversé en phase. Utilisez la réinjection pour creer un effet de Flanger.

ALGORITHMES SUPPLEMENTAIRES

Chorus Time (durée du Chorus)

Plage:0-50ms

Le Chorus correspond à un déali dont la hauteur est modulée par un LFO (oscillateur basses féquences). Le temps de retard généralement appliqué sur un Chorus est compris entre 10 et 20 ms. Un Flanger utilise généralement un temps de retard compris entre 5 et 10 ms.

Golden Ratio (nome d'or)

Lorsqu'elle est activée, cette fonction établit une relation ideale entre la vitesse et l'intensité de l'effet. On préfére généralement désactiver ce "nombre d'or" lorsqu'oncherche à obtenir de "gros" effets de Chorus/Flanger.

Ph Reverse (inversion de phase)

Inverse la phase du canal gauche du Chorus.
Cette fonction permet d'élargir l'image stéreo du Chorus/Flanger.

LFO Curve (courbe du LFO)

Determine le type de courbe utilisé par le LFO. L'appareil vous donne le choix entre la courbe sinusoidale et la courbe de forme triangulaire.

LFO Phase (phase du LFO)

Un changement dans la phase du LFO, décale légèrement l'un des deux LFO (gauche/droit). Cela signifie que les points de départ des formes d'ondes gauche/droites sont décalées. Exemple: Si la phase du LFO est réglée sur 180 degrés, les LFO gauche et droit seront inversés en phase.

D·TWO PROCESSEUR DE DELAI MULTI-TAP - NOVEMBER - 1999

Fonction Transmise Reconnue

Remarques

Canal de base Par défaut 1 1

Modifie 1-16 1-16

Mode Par défaut

Messages XX

Modifié

N° de note X

True Voice X X

Vélocité Note ON XX

Note OFF X X

After Touch Polyphonique XX

Par canal X X

Pitch Bend X X

Contrôleurs continus à partir du n°10 à partir du n°10

Prog Change

System Excl.

Communs :SongPos XX

:Song Sel XX

: Tune XX

Système temps réel : Horloge X O

:Commandes XX

Messages aux. : Local ON/OFF XX

: All Notes OFF X X

Active Sense XX

:ResetXX

Listedes contrôleurscontinusMIDI du D-TWO

Nom de paramètre système	CC MIDI	Nom de paramètre système	CC MIDI
INLEVEL	16	FILTER	23
DIGINLEVEL	17	CHORUS	24
OUTLEVEL	18	REVERSE	25
MIXLEVEL	19	DYNAMIC	26
BYPASS	20	PING-PONG	27
REVERSEOFFSET	21	RHYTHM	28
SPATIAL	22

Nom de paramètre CC MIDI Min Max

DELAY 48010000(5000)

FBLEVEL 50 0 100

FBREPEATS 51 non 10

SHUFFLE 520100

QUANTIZE 5301

TRACKTAP 5401

RHYTHM DECAY 5501

SUBDIV 56 0 12

FXLEVEL 570100

SPATIAL OFFSET 580400

SPATIAL PHASEREV 5903

FBHICUT 60060

FBLOCUT 61060

HICUT 62060

LOCUT 63060

CHOSPEED 640208

CHODEPTH 650100

CHOAMOUNT 660100

CHOFEEDBACK 67-100100

CHOTIME 680500

CHOGOLDENRATIO 6901

CHOPHAREVERSE 7001

CHOLFOCURVE 7101

CHOLFOPHASE 7202

PINGSTYLE 7302

THRESHOLD 74-60 0

RELEASE 751126

DAMPING 76-60 0

REVERSETHRESHOLD 7705

REVERSESTYLE 78010

Mode Rhythm uniqueness		CC MIDI Valeur Min		Valeur Max
RHYTHM TAP 1 TIME		80 Off *
RHYTHM TAP 1 TIME		81 Off *
-		-	-	- -
RHYTHM TAP 1 TIME		89 Off *
RHYTHM TAP 1 LEVEL		90 mute	+6
RHYTHM TAP 1 LEVEL		91 mute	+6
-		-	-	- -
RHYTHM TAP 1 LEVEL		99 mute	+6

Entrées/sorties numériques

Connecteurs :

Connecteurs RCA (S/PDIF)

Formats :

Fréquences d'échantillonnage :

44,1 kHz, 48 kHz

Temps de traitement :

0,1 ms à 48 kHz

Réponse DIO :

0 à 23,9 kHz ± 0,01 dB à 48 kHz

Entrées analogiques

Connecteurs

Jacks 6,35 mm symétriques

Impedance, Sym. / Asym.:

21 kOhms / 13 kOhms

Niveau d'entrée maximum :

+24 dBu

Niveau d'entrée min. à 0 dBFS :

0 dBu

Sensibilité :

avec réserve 12 dB: -12 dBu à +12 dBu

Conversion A/N :

24 bits à suréchantillonnage 128 x

Retard A/N :

0,65 ms / 0,70 ms à 48 kHz / 44,1 kHz

Plage dynamique :

100 dB type, 20 Hz - 20 kHz

DHT:

type < 92 dB (0,0025%) a 1kHz

Bande passante :

+0/-0,1 dB à 48 kHz, 20 Hz à 20 kHz

Diaphonie :

<-95 dB, 20 Hz à 20 kHz

Sorties analogiques

Connecteurs

Jacks 6,35 mm, symétriques

Impédance Symétrique /

40 Ohms

Asymétrique :

+20 dBu (symétrique)

Niveau de sortie maximum :

Symétrique : 20/14/8/2 dBu

Plages de sortie :

Asymétrique : 14/8/2 dBu

Conversion N/A :

24 bits, surechantillonnage 128 x

Retard N/A

0.63 ms / 0.68 ms 0.48 kHz / 44,1 kHz

Plage dynamique :

104 dB type, 20 Hz à 20 kHz

DHT:

type<-94 dB (0,002%) à 1 kHz,

Bande passante :

+20 dBu en sortie

Diaphonie :

+0/-0,5 dB à 48 kHz, 20 Hz à 20 kHz

Compatibilité electromagnetique

<-100 dB, 20 Hz à 20 kHz

Normes de compatibilité :

EN 55103-1 et EN 55103-2

Sécurité

Normes de sécurité :

IEC 65, EN 60065, UL6500 et CSA E65

Environnement

Température d'utilisation :

0^ C à 50^ C

Température d'entreposage :

-30° C à 70° C

Humidité :

Max. 90% , sans condensation

Fiches de commande

MIDI

In/Out/Thru: DIN 5 broches

Pédale :

Jack 6,35 mm

Général

Finition :

Façade en aluminium anodisé

Chassis en métal peint

Ecran

23 caractères / 280 icones STN-LCD

Dimensions :

483 × 44 × 195 mm

Poids :

1,85 kg

Tension secteur :

100 à 240 V ca, 50 à 60 Hz (détection auto.)

Consommation electrique :

<15W

Garantie piece et main d'oeuvre :

1 an

Dans un souci d'amélioration constant du produit, le fabricant se reserve le droit d'en modifier les caractéristiques et l'apparance sans prévis.

ANNEXES - LIST DES PRESETS

Le D-TWO dispose de 50 Presets usine. Les noms et emplacements de ces presets sont donnés ci-dessous :
Vou陝 par ailleurs sauvegarder jusqu'à 100 Presets personalisés dans la banque utiliseur.
