R4000 - Effets audio TC ELECTRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance
Caractéristiques techniques principales	4 canaux, puissance de sortie de 1000W par canal à 4 ohms
Alimentation électrique	230V AC, 50/60Hz
Dimensions approximatives	482 mm x 88 mm x 380 mm
Poids	15 kg
Compatibilités	Compatible avec divers systèmes audio professionnels
Fonctions principales	Contrôle de volume, égaliseur intégré, protection contre les surcharges
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Protection contre les courts-circuits, surchauffe et surcharge
Informations générales utiles	Idéal pour les concerts, événements en direct et installations fixes

FOIRE AUX QUESTIONS - R4000 TC ELECTRONIC

Comment puis-je résoudre les problèmes de connexion avec le TC ELECTRONIC R4000 ?

Assurez-vous que tous les câbles sont correctement branchés et en bon état. Vérifiez également que l'appareil est alimenté et que les paramètres de votre source audio sont configurés correctement.

Que faire si le son est faible ou distordu ?

Vérifiez les niveaux de gain sur le R4000 ainsi que sur votre source audio. Assurez-vous que les réglages EQ ne sont pas trop extrêmes et que les câbles ne sont pas défectueux.

Comment mettre à jour le firmware du TC ELECTRONIC R4000 ?

Visitez le site web de TC Electronic pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour via USB.

Pourquoi mon R4000 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché sur une prise fonctionnelle. Testez également avec un autre câble d'alimentation si possible.

Comment réinitialiser le TC ELECTRONIC R4000 aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que les LED clignotent. Cela restaurera tous les paramètres d'usine.

Que faire si l'appareil surchauffe ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par des objets. Éteignez-le immédiatement et laissez-le refroidir avant de le remettre sous tension.

Comment puis-je résoudre des problèmes de latence lors de l'utilisation du R4000 ?

Vérifiez les paramètres de votre logiciel audio et essayez d'augmenter la taille de la mémoire tampon. Assurez-vous également que votre ordinateur dispose des ressources nécessaires.

Le R4000 ne répond pas aux commandes MIDI, que faire ?

Assurez-vous que les paramètres MIDI sont configurés correctement dans votre logiciel. Vérifiez également que les câbles MIDI sont en bon état et correctement branchés.

Comment puis-je obtenir un son stéréo équilibré avec le R4000 ?

Utilisez des câbles stéréo pour connecter le R4000 à votre système audio. Réglez les niveaux de sortie pour équilibrer le son entre les canaux gauche et droit.

Où puis-je trouver le manuel d'utilisation du TC ELECTRONIC R4000 ?

Le manuel d'utilisation est disponible sur le site officiel de TC Electronic dans la section support. Vous pouvez le télécharger au format PDF.

MODE D'EMPLOI R4000 TC ELECTRONIC

Le symbole de l'éclair fléché dans un triangle équilateral sert à alerter l'utilisateur de la présence à l'intérieur de l'appareil de tensions non isolées susceptibles de constituer

un risque d'électrocution.

Le point d'exclamation place à l'intérieur d'un triangle équilatéral sert à alerter l'utilisateur de certaines instructions d'utilisation et de maintenance importantes

(assistance technique) dans le manuel fourni avec l'appareil.

1 Lisez ces instructions.

2 Conservez ces instructions.

3 Tenez compte des averissements.

4 Suivez toutes les instructions.

5 N'utilisez pas cet apparéil près de l'eau.

6 Nettoyez l'appareil à l'aide d'un chiffon sec.

7 N'obstruez pas les oufes de ventilation. Installez l'appareil en respectant les instructions du fabricant.

8 Eloignez l'appareil des sources de chaleur : radiateurs, bouches de chaleur, fours et autres (y-compris les amplificateurs).

9 Respectez le dispositif de mise à la terre de la prise secteur. Une prise polarisée est équipée de deux fiches, l'une plus large que l'autre. Une prise avec borne de terre est équipée de deux fiches et d'une borne de terre. La fiche large, ou la borne de terre, sont garantes de votre sécurité. Si la fiche secteur fournie avec l'appareil ne correspond pas à la prise secteur de votre installation, faites replacer cette dernière par un electricien.

10 Disposez les cables de sorte qu'ils ne poussent pas etre piétinés,coincés ou pincés; une attention toute particulière doit etre accordedae au niveau des prises secteur et de I'embase secteur de l'appareil.

11 Utilisez uniquement les cables/accessoires recommendés par le fabricant.

12

Utilisez uniquement le chariot, pied, support, etc., spécifié par le fabricant ou vendu avec l'appareil. Lorsque vous utilisez un chariot, soyez très prudent lorsqu'vous le déplacer pour éviter te et tout accident.

13 Debranchez cet appeareil du secteur lors des orages ou des longues périodes d'inutilisation.
14 Adressez-vous à un technicien qualifié pour toute réparation. L'intervention d'un technicien est nécessaire dans les cas suivants : le cordon d'alimentation ou la prise secteur sont endommagés, des corps étrangers ou du liquide se sont introduits dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, l'appareil monte des signes de dysfonctionnement ou est tombé.

Attention danger!

Pour éviter tout risque d'électrocution ou d'incen-die, ne pas exposer cet apparéil à chaque source liquide (goutes d'eau, projections liquides, etc.) et veilze à ne poser aucun object contenant un liqui-de sur l' apparéil.
Reliez throughout l'appareil à la terre.
Utilisèz toujours un cordon d'alimentation à trois fils avec dispositif de mise à la terresemblable à celui fourni avec l'appareil.
Utilisez toujours des cables et connecteurs supporting la tension de l'installation.
- Vérifiez toujours la tension en vigueur dans l'installation. Voir tableau ci-dessous :

Tension	Fiche secteur préconisée
110-125 V	UL817 et CSA C22.2 n° 42.
220-230 V	CEE 7 page VII, SR section 107-2-D1/IEC 83 page C4.
240 V	BS 1363 de 1984. Caracteristique pour cable 13 A avec fusible et embase secteur commutable et non commutable.

• Cet apparéel doit être installé à proximité directe de la prise secteur. La déconnexion doit pouvoir être réalisée facilement.
  Pour complètement isoler l'appareil du secteur, débranche la fiche secteur de la prise.
• Le cordon secteur doit toujours rester en parfait état de fonctionnement.
  N'installez pas l'appareil dans un espace confiné.
  N'ouvre pas l'appareil. Risque d'électrocution.

Attention :

Toute modification apportée à l'appareil et qui n'est pas expressement préconisée dans ce manuel invalide votre droit à utiliser cet apparéil.

Maintenance

• Aucun élément interne n'est réparable par l'utilisateur.
• Confiez toutes les opérations de maintenance à un personnel qualifié.

EMC/EMI.

À la suite des tests effectuels, il est établi que cet équipement observe les limites d'un apparéil numérique de Classe B, conformément à la Partie 15 des règlements FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles en installations résidentielles. Cét équipement génére, utilise et peut émettre des radiations HF. Par consécut, s'il n'est pas installé et utilisé selon les instructions, il peut causeer des interférences nuisibles aux communications radio. Cependant, rien ne permet de garantir l'absence d'intérêrences dans une installation particulière. Si cet équipement cause effectivement des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en plaçant l' apparéil hors tension puis sous tension, l'utilisateur est encouraged à essayer de corriger les interférences à l'aide d'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
  Eloignez l'équipement du récepteur.
• Connectez l'équipment à une prise secteur se trouvant sur un autre circuit que celui du récepteur.
• Consultez votre revendeur ou un technicien radio/TV experimenté pour obtenir une assistance.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Certificat de conformité

TC Electronic A/S, Sindalsvej 34, 8240 Risskov, Danemark, prend la responsabilité de déclarer par leprésent acte que les produits suivants :

Reverb 4000 - Réverbération haute définition

• qui sont couverts par ce certificate et bénéficient du marquage CE, sont conformes aux normes suivantes :

EN 60065 Normes de sécurité pour les (IEC 60065) produits intégrant de l'électronique alimentés sur se-teur et apparciels électro domestiques et analogiques

EN 55103-1 Norme spécifique pour équipement à usage professionnel :audio,vidente et commande de lumière pour spectacle.Partie 1:Emission.

EN 55103-2 Norme spécifique pour équipement à usage professionnel :audio,vidente et commande de lumière pour spectacle.Partie 2:Immunité.

En réference aux régulations des directives suivantes: 73/23/EEC, 89/336/EEC

Mars 2003

Mads Peter Lubeck

PDG

INTRODUCTION

Consignes de sécurité importantes &

Certificat de conformité a-b

Table des Matieres 3

Introduction 4

Prise en main 5

Vue d'ensemble de la face avant 6

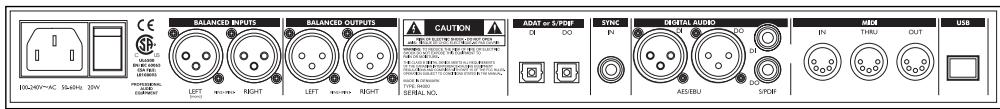

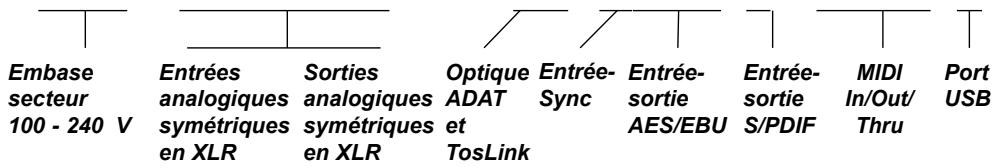

Face arriere 8

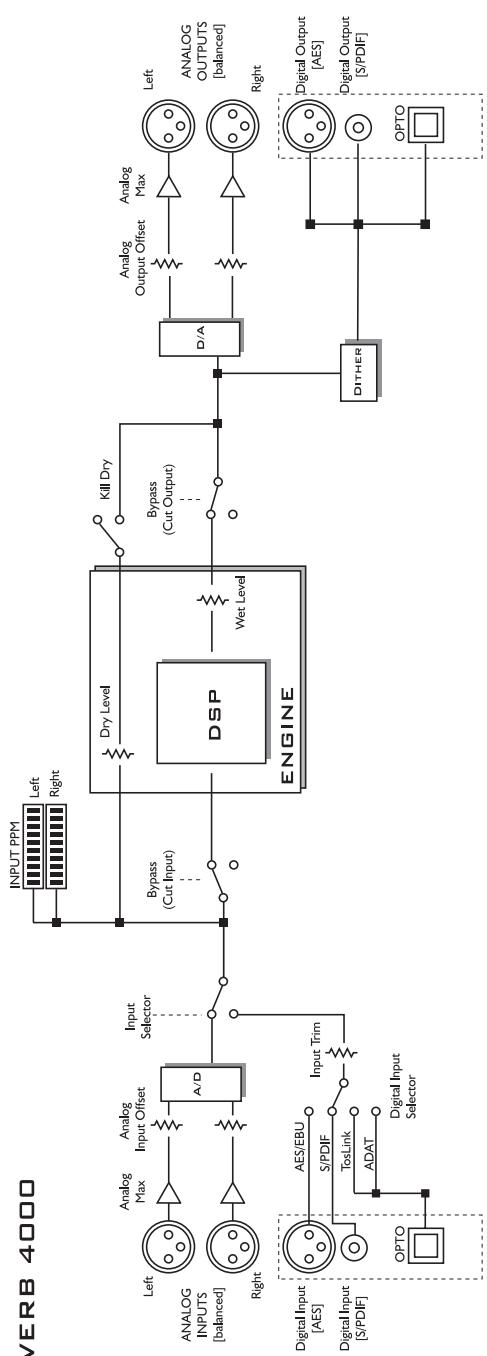

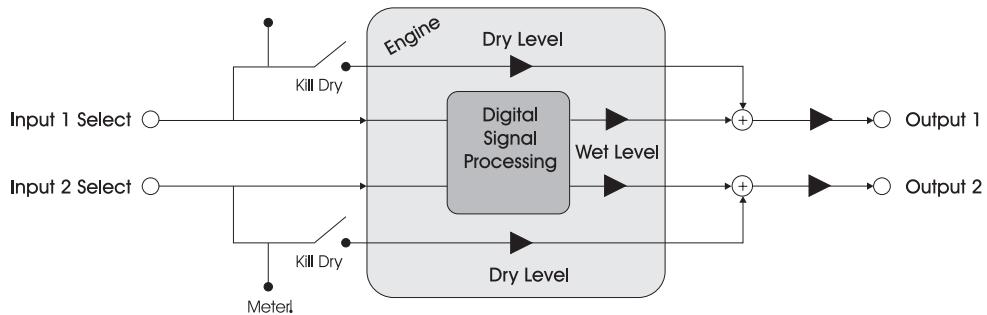

Trajet du signal 9

Utilisation de la face avant 12

Recall 13

Recall Wizard 14

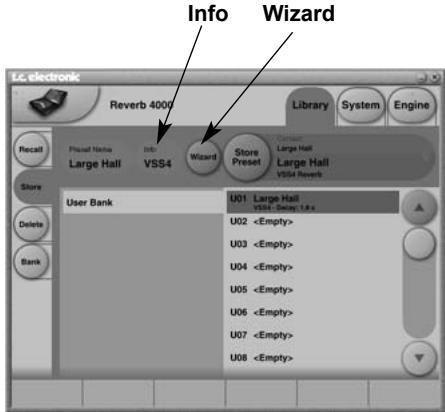

Store-Delete 15

Utility 16

Bypass 18

I/O menu 19

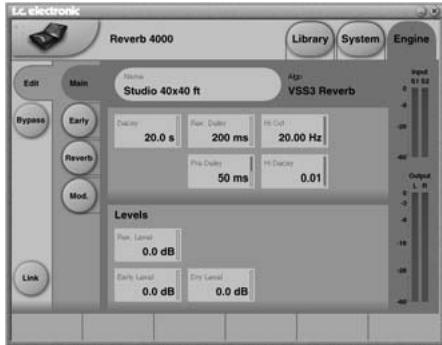

UTILISATION - avec TC ICON

Installation 21

EditeurTC Icon - Tour d'horizon . . . . .23

Utilisation élémentaire

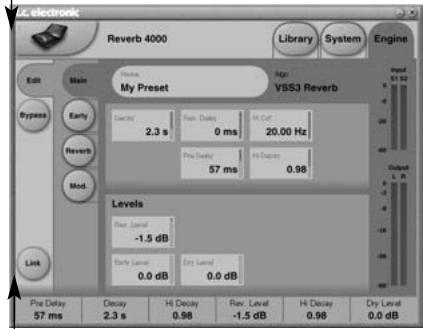

Pages d'utilisation 24

Structure des Presets

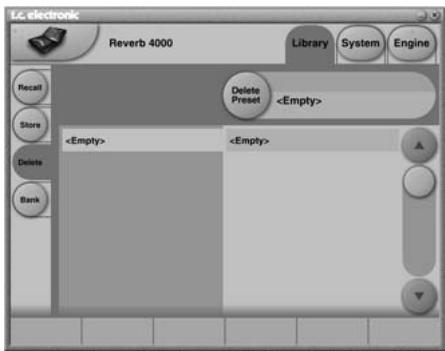

Recall-Store-Delete. 26

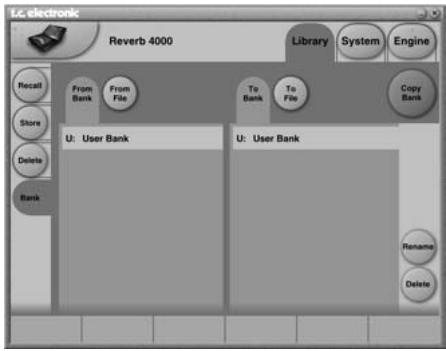

Gestion des banques 27

Gestion des preset 27

System

Page I/O 28

Page Levels 29

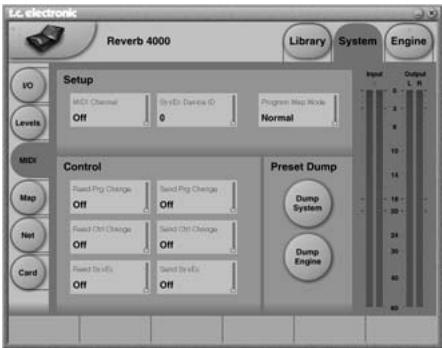

Page MIDI 30

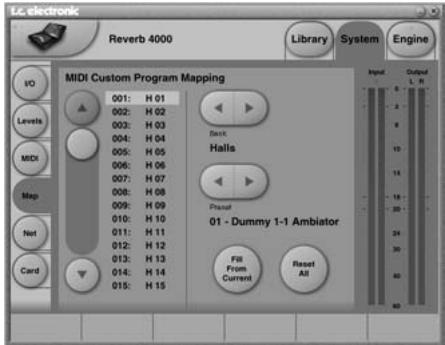

Page Map 31

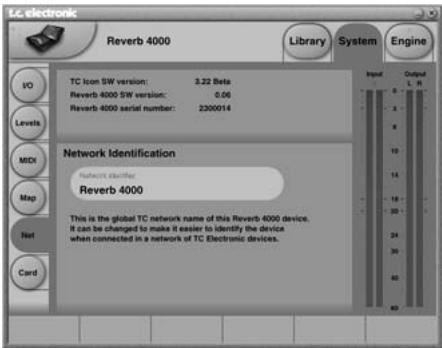

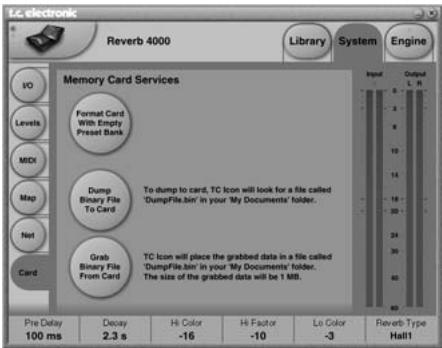

Page Net et Card 32

Page System UI 33

ALGORITHMS

Introduction 34

VSS-4 36

VSS-3 40

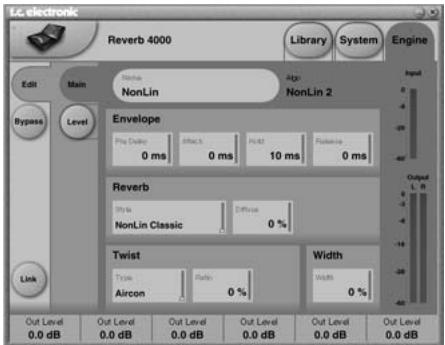

NonLin-2 44

DVR-2 46

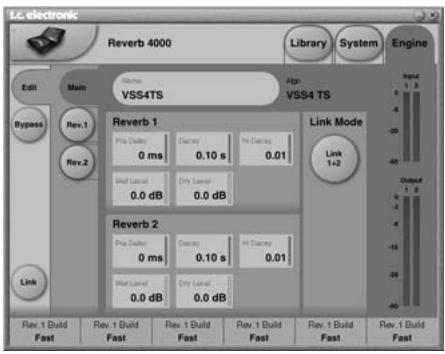

VSS-4 TS 48

Ambiator 50

Reverb-4 51

ANNEXE

Implementation MIDI 53

Caracteristiques techniques 54

Listedes Presets 56

Nos tenons à vous remercier d'avoir besoin la Reverb 4000!

La Reverb 4000 est une version stéreo à moteur unique du System 6000 — offrant les mêilles réverbérations et les mêleurs Presets issus du System 6000 et de la M5000, plus l'émulation de classiques les plus célibres.

La Reverb 4000 est également la première réverbération stéreo capable de simuler des espaces acoustiques crédibles sur deux sources, ou de vérablement Traitser une source stéreo composite. L'utilisation des composants, technologies et logiciels d'exploitation les plus novateurs basés sur 30 ans de recherches, permet à la Reverb 4000 d'offrir la plus grande sélection de réverbérations stéreo de haute qualité du marché. Au format Rack 1 U et d'une utilisation instantanée, cette réverbération vous permet d'utiliser le logarithiel d'édition ICON en environnement DAW. La Reverb 4000 est la(Meilleure réverbération offerte à ce jour pour les applications stéreo de scène ou de studio.

Au Studio

La Reverb 4000 est le complément parfait des consoles de mixage professionnelles et offre aux studios professionnels une réverbération principale de très haute qualité avec une très vaste palette d'espaces acoustiques parfaitement simulés — des espaces naturels émulés avec un parfait réalisme aux émulations de réverbérations Vintage et les classiques TC. En plus de vous offrir une technologie de réverbération de pointe, la Reverb 4000 dispose d'une réserve dynamique impressionnante, elle permet la gestion des niveaux, ainsi qu'une interface polyvalente analogique et numérique. La Reverb 4000 s'intègre parfaitement aux stations de travail numériques : elle est équipée de convertisseurs AN/NA 24 bits avec une fréquence d'échantillonnage de 44,1 à 96 kHz. Elle vous offre une puissance de traitement qui n'est pas disponible aujourd'hui sur les stations de travail. La connexion USB et le logiciel d'édition ICON fourni vous permettent l'édition en détaill des paramétres, ce qui fait de ce processeur un outil très puissant en studio.

Sur scene

La face avant à accès instantané offre un avantage considérable sur scène. Jamais une réverbération de ce calibre n'a offert autant de possibités à sa palette de couleurs tout en restant aussi simple d'utilisation. Sélectionnez parmi les réverbérations Character, Glossy et Vintage Reverb par une seule touche les paramétres les plus importants sont accessibles directement en face avant. Grace aux dernières innovations en terme de DSP et d'alimentation, à l'expérience inégalée de TC Electronic en matière de réverbérations haut de gamme, la nouvelle Reverb 4000 est la meilleure veritable réverbération stéro du marché. La Reverb 4000 contient également des réverbérations génériques offrant un Sustain velouté, des émulations de réverbérations Vintage, des réverbérations veritablement stéro, des Presets et algorithms d'effets anciens très prisés, des réverbérations mono couvrant des formats arbitraires, des espaces acoustiques d'un naturel parfait allant d'espaces confinés aux grands espaces extérieurs ouverts. La Reverb 4000 permet également la conversion A/N avec une réserve dynamique exceptionnelle. Elle est équipée d'entrées/sorties numériques aux formats AES/EBU, S/PDIF, TOS-Link et ADAT.

À propos de ce mode d'emploi

Ce mode d'emploi est divisé en trois sections :

• Utilisation par la face avant
• Utilisation par le logiciel d'édition TC Icon
  Description des algorithmes

Voussupouvztelechargerlesdernieresversionsdemode d'employo:www.tcelectronic.com. Siyouavesdésquestions,vouspouvzegélementconsulter notre siteTCSupportInteractive.Ce siteInternetesteglementaccessibleaI'adresse:www.tcelectronic.com

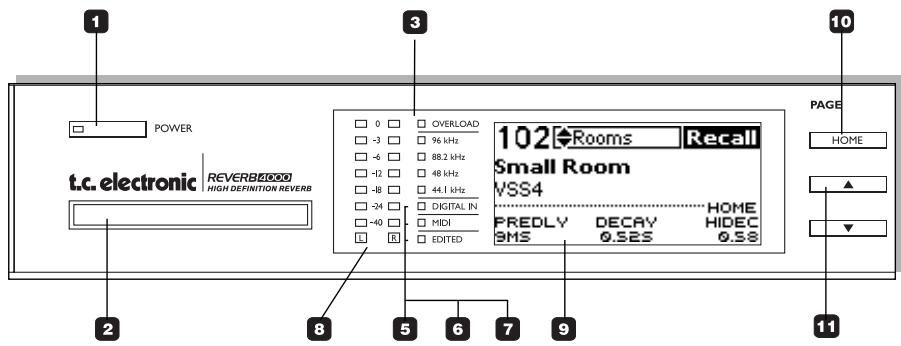

POWER On/Off

Place le processeur sous ou hors tension.

Pour complètement déconnecter le processeur du secteur, utilisez l'interrupteur POWER de la face arrière. L'alimentation à découverte de la Reverb 4000 détecte automatiquement la tension secteur (comprise entre 110 et 240 V).

2 Port PCMCIA

Permet la mise à jour du système d'exploitation et la sauvégarde des Presets.

3 Led OVERLOAD

Indique une surcharge interne. Diminuez le niveau d'entrée pour corriger. La Led ne doit jamais s'allumer.

4 Leds 96/88.2/48/44.1kHz Indiquent la fréquence d'échantillonnage.

5 Led DIGITAL IN

Indique qu'une entree
numérique est selectionnee.

6 Led MIDI

Indique la réception de données MIDI.

7 Led EDITED

Indique que le Preset courant a eté éditésans estesauvegardé.

8 AFFICHEURS DE NIVEAU

Indiquen le niveau d'entrée.

9 ÉCRAN

L'écran est divisé en deux sections :

La section supérieure contient les informations essentielles à l'utilisation comme les fonctions Recall, Store et Wizard, I/O et Utility. Ces fonctions sont contrôlées par les touches des sections Program et Control.

La section inférieure de l'écran indique toujours les paramètres et valeurs de Presets. Les trois paramètres par défaut sont : Pre Delay, Decay et Hi Decay.

Appuyez sur la touche HOME pour revenir à ces trois paramètres. Vous pouvez faire défilier les autres paramètres à l'aide des touches haut/Bas et modifier leurs valeurs à l'aide de trois molettes de valeurs F1, F2 et F3.

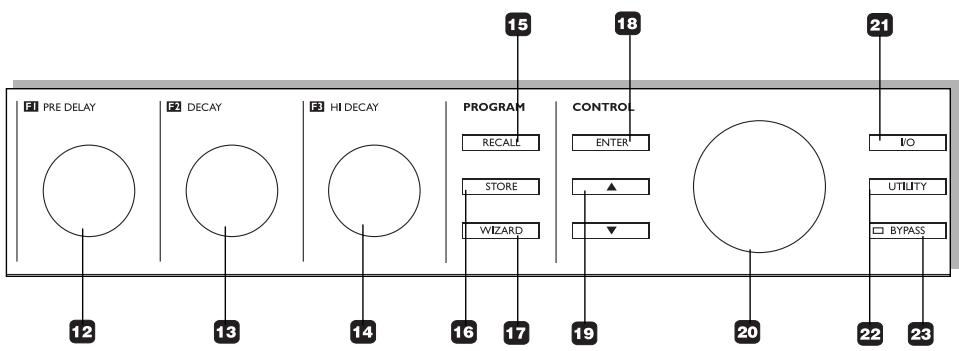

10 Touche HOME

Revient à la première ligne dans la liste des paramétres, indiquant les trois paramétres les plus importants : PreDelay, Decay et Hi Decay.

Touches Haut/Bas

Vous permettent de vous déplacer dans les paramètres d'effets.

12 Molette F1 - PRE DELAY

Molette affectee à la
modification de la valeur du
parametre affché à gauche de
la partie inférieure de I'ecran.
Sur la page d'accueil, le
parametre est le Pre Delay.

Molette F2 - DECAY

Molette affectee à la
modification de la valeur du
parametre affiché au centre de
la partie inférieure de I'ecran.
Sur la page d'accueil, le
parametre est le Decay.

14 Molette F3 - HI DECAY I

Molette affectee à la
modification de la valeur du
parametre affché à gauche de
la partie inférieure de I'ecran.
Sur la page d'accueil, le
parametre est le Hi-Decay.

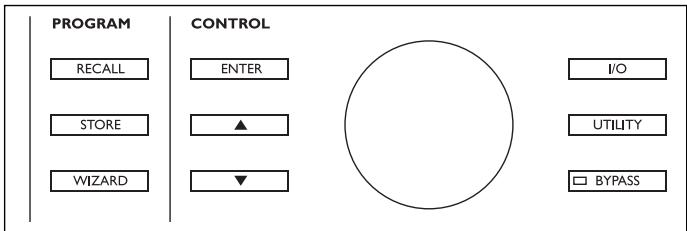

15 Touche RECALL

Appuyez sur la touche pour aller directement à la page Recall. Sélectionnez le Preset à l'aide de la molette ADJUST et appuyez sur la touche ENTER pour confirmer.

16 Touche STORE

Appuyez sur la touche pour sauvegarder le Preset courant sous une mémoire utilisateur. La mémoire utilisateur peut être sélectionnée à l'aide des touches Haut/Bas ou de la molette CONTROL ADJUST. Appuyez sur la touche ENTER pour valider et exécuter.

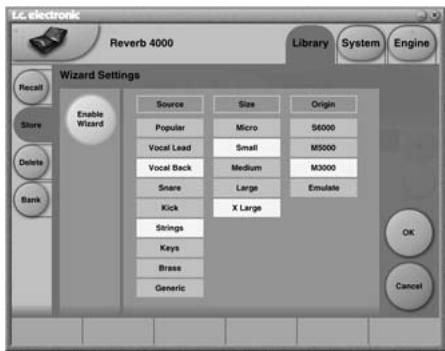

17 Touche WIZARD

Appuyez sur la touche pour passer au mode Wizard. La fonction Wizard vous permet de configurer divers criteres pour vous assister dans la seLECTION du Preset.

18 Touche ENTER

Appuyez sur la touche pour valider une opération comme le chargement, par exemple.

19 Touches Haut/Bas

Permet le défilament dans les menus.

20 Molette de contrôle

Modifie la valeur du paramètre sélectionné.

21 Touche I/O

Appuyez sur la touche pour activer le menu des entrées/sorties.

Vous pouvez selectionner les entrées, l'horloge, les niveaux, etc.

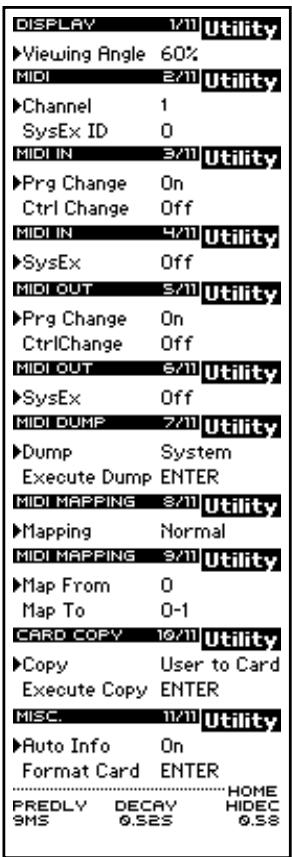

22 Touche UTILITY

Le menu des utilisaires contient les réglages de MIDI, de copie de mémoire et d'angle de l'écran pour un comport de vision optimal, etc.

23 Touche BYPASS

Appuyez sur la touche pour activer le Bypass.

Vous dispose de deux modes de Bypass, selectionnes dans le menu I/O :

Cut Input

Coupe la chaîne du signal avant le traitement par la réverbération. Ceci vous permet d'entendre la fin du son réverbéré après l'activation du Bypass.

Cut Output

Ce mode coupe immédiatement la réverbération.

Remarque : La connexion USB ne transmet que des données, pas le signal.

Cablage

XLR/XLR

XLR/Jack stereo

XLR/Jack mono

REVERB 4000

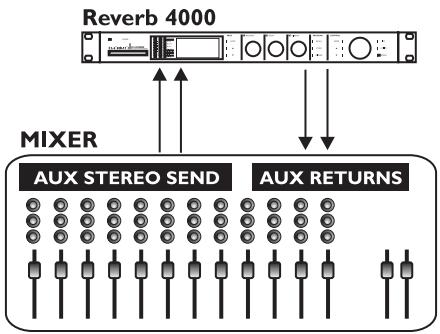

Connexion et configuration de la Reverb 4000

Configuration analogue standard

Configuration département/retour standard

Avec cette configuration, le processeur recoit le signal analogique stéreo de la section AUX de la console de mixage, par exemple. Grace au paramètre Input Ch. du menu I/O, il est possible de désir que chaque entrée est traitée. Sélectionnez Left, Right ou Stereo.

• Connectez selon l'illustration.
• Appuyez sur la touche I/O pour configurer les entrées et les sorties.
• Reglez le paramètre Kill Dry sur - "on" (par défaut).

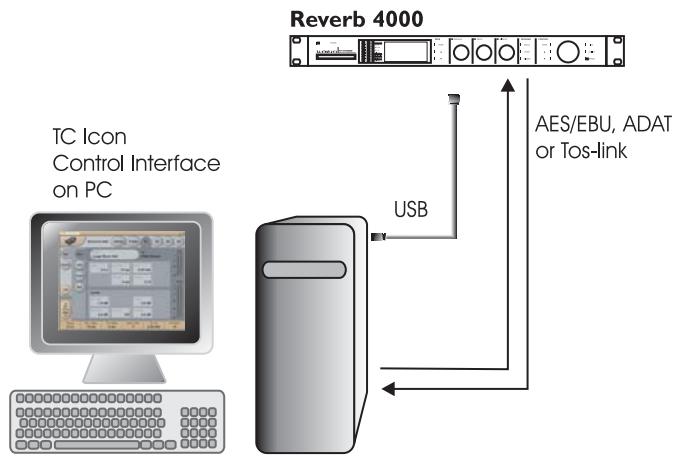

Configuration numérique de la Reverb 4000

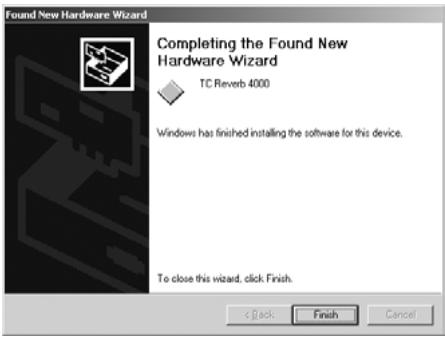

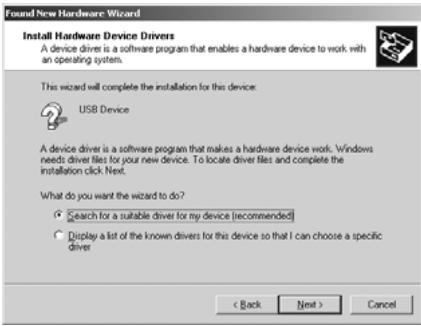

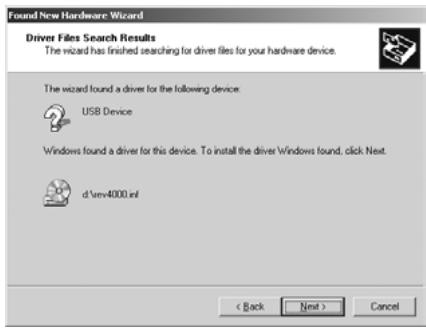

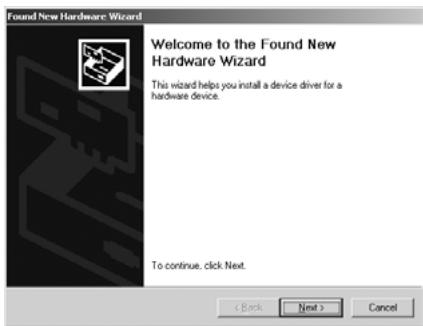

Pour cela, le logiciel TC Icon doit être correctement installé sur votre ordinateur. La page 20 déscrit la procédure d'installation.

Connexions

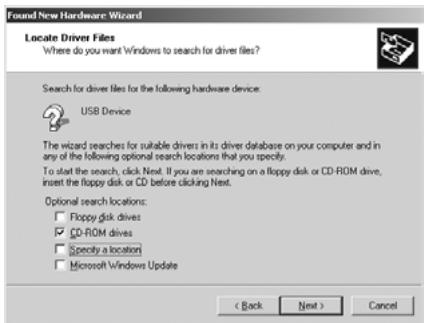

• Connectez la Reverb 4000 à un port USB libre de votre ordinateur en utilisant un cable USB standard (fourni). Cette connexion établit la communication avec le logiciel d'edition TC Icon.

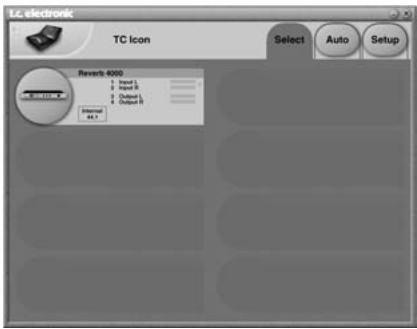

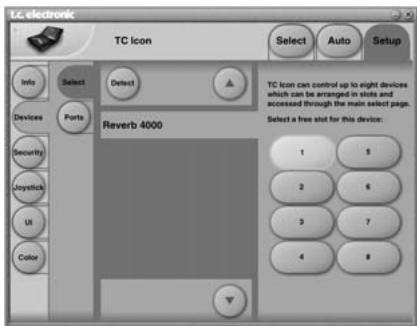

• Ouvrez le logiciel TC Icon Editor et Sélectionnez le port correspondant dans la page Setup-Devices -Port.
• Connectez les E/S MIDI In/Out - si nécessaire.
• Connectez les signaux numériques à votre station de travail à l'aide desbons cables.

Configuration

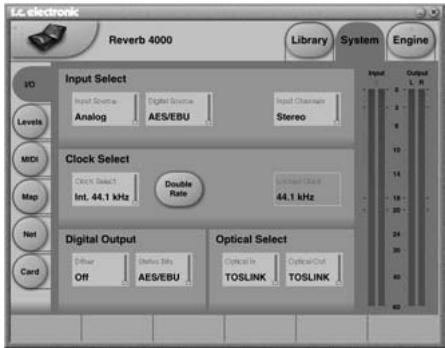

• Dans le menu I/O - configurez comme suit :

• Input Select : Digital
  Digital In Sel : Digital Input Type

• Input Channel: Stereo, Left ou Right
  Clock Select : 44.1/88.2 - 48/96

Dépend du mode d'horloge.

• Réglages Optical In/Out si Optical I/O est sélectionné.

UTILISATION DE LA FACE AVANT

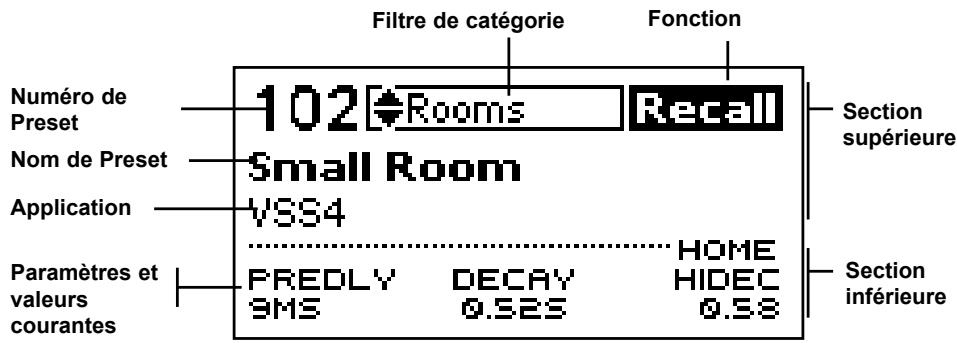

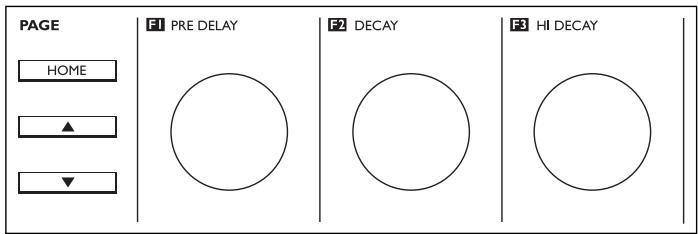

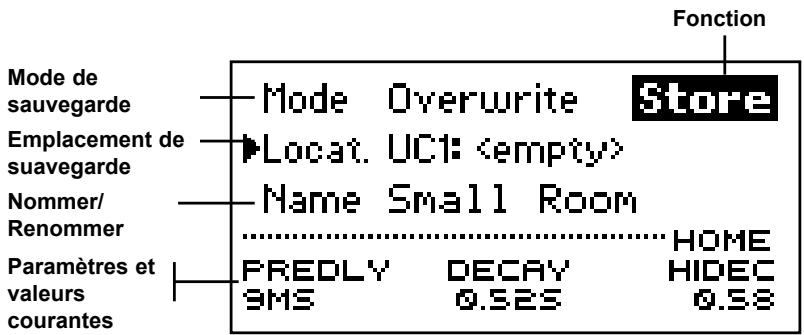

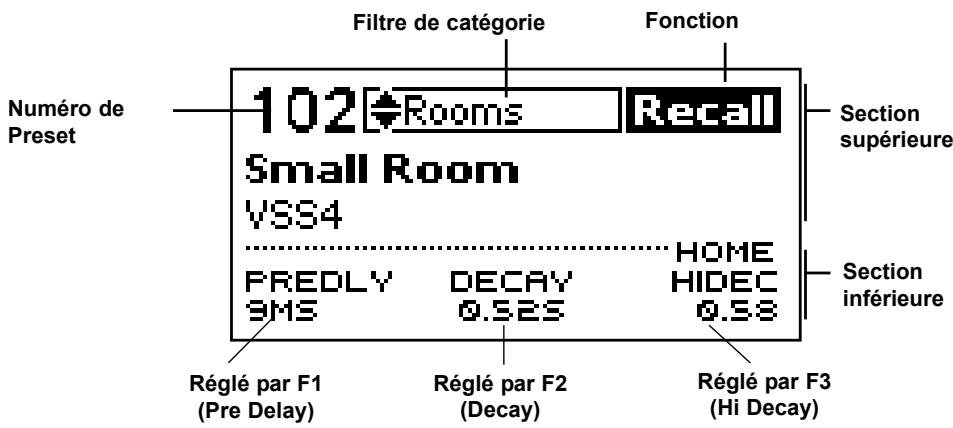

L'écran

L'écran de la Reverb 4000 est partagé en deux sections principales.

• La section supérieure varie selon la fonction selectionnée.
• La section inférieure indique toujours les valeurs du paramètre. Ces paramètres peuvent toujours être régles instantanément par les molettes F1, F2 et F3 VALUE.

HOME - Revient aux trois premiers paramètres du Preset.

Touches Haut/bas - fait défilier les paramètres du Preset.

F1 (Pre Delay), F2 (Decay) et F3 (Hi Decay) - Déterminé les valeurs des paramètres.

Réglages corréls à la section supérieure de l'écran

Pour afficher la fonction Recall, appuyez sur la touche RECALL.

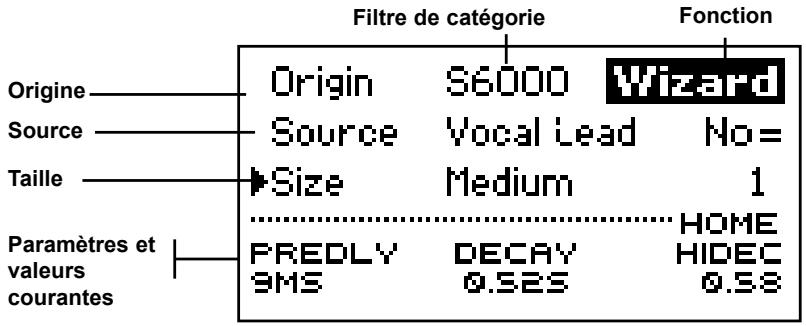

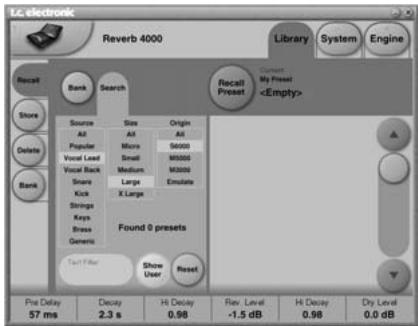

Pour sélectionner un Preset rapidement et correctement, nous avons ajoute un filtre de catégories pour la sélection rapide, mais également une fonction Recall Wizard vous aidant à filtrer les choses et à sélectionner le Preset le mieux approprié à votre application.

Presets

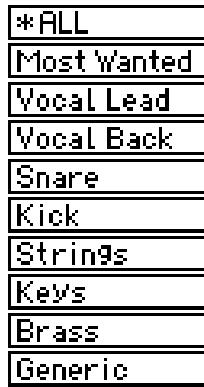

La Reverb 4000 contient 150 Presets d'usine organisés par catégories telles que Halls, Rooms, etc - voir plus bas.

Chargement simple

• Appuyez sur la touche Recall pour vous assurer que vous est à la page Recall.
• Sélectionnez le Preset à charger à l'aide de la molette CONTROL.
• Appuyez sur la touche ENTER.

La Reverb 4000 offre également des fonctions de filtrage de selection pour vous assurer une recherche rapide et efficace du Preset.

Filtre de catégorie

Sélectionnez tout d'abord la catégorie.

• Utilisez les touches Haut/Bas de la section Control pour faire défiler les différentes catégories.

Les options sont :

Utilisez la molette ADJUST pour selectionner un Preset dans la catégorie.
- Appuyez sur la touche ENTER pour charger le Preset sélectionné.

Recall Wizard

Lorsque "Wizard" est sélectionné, il n'est possible de sélectionner qu'entre les Presets répondant aux critères définis dans le menu Wizard (voir en page suivante).

La fonction Recall Wizard est un contrôle spécial vous assistant dans la sélection d'un Preset correspondant à votre application. Accédez au Wizard en appuyant sur la touche WIZARD.

Vou puez faire trois types de sélections. Parmi ces trois types, vous pouze sélectionner "ALL" si vous ne souhaitez pas limiter la sélection.

Éléments de base

Utilisez les touches haut/Bas pour selectionner la fonction et la molette ADJUST pour modifier les valeurs.

• Saisissez la banque du Wizard dans l'écran. Recall avec les touches haut/Bas de la section Control.
• Appuyez sur la touche WIZARD et selectionnez Size, Source et Origin.
• Appuyez sur la touche WIZARD ou RECALL pour revenir à l'écran RECALL.
• Sélectionne le Preset dans la liste limitée par le WIZARD.

Size

Définir la taille d'un type de réverbération est délicat. La modification des temps de Decay sur une taille de piece donnée ne revient pas à modifier la taille de la piece. Sélectionnez la taille en fonction de l'application.

Options

Dans la liste, selectionnez l'application pour laquelle vous recherchez un Preset.

Options

*ALL

Most Wanted

Vocal Lead

Vocal Back

Snare

Kick

Strings

Keys

Brass

Generic

Origin

Tous les Presets de la Reverb 4000 sont dérivés d'autres processeurs TC Electronic.

Options

*ALL

S6000

M5000

M3000

Emulate

• Appuyez sur la touche RECALL ou WIZARD pour afficher la banque Wizard.

Pour acceder au mode de sauvegarde de la Reverb 4000 appuyez sur la touche STORE.

Réglages élémentaires

Utilisez les touches Haut/Bas pour selectionner la fonction et la molette ADJUST pour modifier les valeurs.

• Sélectionnez le Mode - Overwrite (remplacer)/Delete (supprimer).
• Sélectionnez l'emplacement (Locat.) - emplacement de sauvegarde.
• Saisissez/modifiez le nom.

Mode

Selectionnez Overwrite ou Delete.

Overwrite :

Méthode standard de sauvegarde. Le Preset existant dans l'emplacement de sauvegarde est replacé par le nouveau.

Delete :

Utilisez cette fonction pour supprimer les Presets sans enregistrer un nouveau Preset. Ceci permet de "nettoyer" les Presets.

Sélectionnez un emplacement utilisé où vous souhaitez sauvegarder le Preset.

La Reverb 4000 dispose de 100 emplacements utilisateur.

Avec une carte PCMCIA standard vous pouvez sauvegarder 100 Presets de plus.

(Si vous utilisez le logiciel TC Icon PC Editor, vous pouvez sauvegarder un nombre illimité de Presets sur le disque dur de votre ordinateur).

Name

Pour saisir ou modifier le nom d'un Preset lors de la procEDURE de sauvegarde :

• Placez le curseur sur la ligne "Name".
  Utilisez la molette ADJUST pour modifier les lettres.
• Utilisez les flèches Haut/Bas pour changer de position de lettuce.
• Appuyez sur la touche ENTER pour savegarder et confirmer.

Le menu Utility

Permet de configurer :

• Entrées et sorties MIDI
• Le Mapping MIDI
• Les fonctions de Dump MIDI
• Les fonctions de copie de banque vers et depuis les cartes PCMCIA pour la sauvegarde et la restauration.
  L'angle d'affichage de I'écran.
• Divers utilaitaires.

VoussouspoucezcontrolercertainsparametestrésimportantsparMIDIControlChangestandard(CC MIDI)，mais tous les parametes peuventetre controléspar SysexMIDI.Vouspouceztelecharger la documentation complète sur lesSysexaI'adresse：www.tcelectronic.com

Vue d'ensemble du menu Utility :

Display

Viewing Angle

Déterminé l'angle d'affichage de l'écran.

MIDI

Channel

Plage: 1-16 ou Omni

Lorsque you selectionnez "Omni", la

Reverb 4000 reçoit les informations MIDI sur tous les canaux.

SysEx ID

Plage:0à127

Définit l'identifant SysEx ID de la

Reverb 4000 pour son identification dans les systèmes MIDI importants.

MIDI Input

Program Change

Plage: On/Off

Déterminé si la Reverb 4000 doit répondre aux messages de Program Change.

Control Change

La Reverb 4000 permet la gestion totale de tous ses paramétres et valeurs par Sysex MIDI. Cependant, vous pouvez simplement acceder aux paramétres les plus importants par Control Changes MIDI (CC).

Dans les chapitres sur les algorithmes, tous les paramètres contrôlables par CC MIDI sont indiqués avec les valeurs de CC correspondants. Vous trouvez la liste complète en annexe.

Les modes de CC suivants sont disponibles :

Off:

Pas de réponse aux CC MIDI reçus.

On:

Les paramètres des trois pages d'accueil de chaque algorithme peuvent être contrôlés par contrôleurs.

La Reverb 4000 répond aux contrôleurs à simple ou double précision.

Lorsque le processeur recoit uniquement des messages de contrôleurs à simple précision, les paramètres suivants peuvent être contrôlés par les valeurs de CC suivantes :

Réglage CC MIDI

F1 76 (Pre Delay)

F2 77 (Decay)

F3 78 (Hi Decay)

Lors de la réception de messages de contrôleurs à double précision, les paramètres des trois pages d'accueil sont contrôleés par la combinaison de valeurs transmises sous la forme de valeurs MSB (Most Significant Bit — réglage grossier) et LSB (Least Significant Bit — réglage fin).

En transmettant des valeurs de 0-127 sur chacun de ces contrôleurs, vous disposez de 16384 pas de valeurs (128 x 128), ce qui vous offre une extrème précision lorsque vous en avez besoin.

Réglage MSB/LSB

Le mode Control Change "On" est sélectionné et un Preset utilisant l'algorithmé VSS-3 est charge.

La valeur du paramètre Decay peut être définie en transmettant :

MSB:23 suivi par une valeur comprise entre 0 et 127

LSB:55 suivi par une valeur comprise entre 0 et 127

SysEx

Plage: On/Off

Déterminé si la Reverb 4000 doit répondre aux messages de SysEx MIDI reçus.

MIDI Out

Program Change

Plage: On/Off

Les Program Changes sont transmis par la sortie MIDI Out lorsque les Presets sont charges par la face avant.

Control Change

Off:

Aucun message de CC n'est transmis lors de l'utilisation des réglages de face avant.

Mode de précision simple

La Reverb 4000 transmet les valeurs de paramètres lorsqu'you utilisez les molettes ADJUST F1, F2 et F3.

Réglage CC MIDI

F1 76 (Pre Delay)

F2 77 (Decay)

F3 78 (Hi Decay)

Mode double precision

Si le mode double précision est selectionné, la Reverb 4000 transmet les valeurs de CC MIDI sous la forme de données MSB et LSB.

Réglage MSB/LSB

Compend tous les paramètres des menus I/O et Utility.

Cur. Preset

Seul le Preset charge est transmis par MIDI lorsque vous lancez "Execute".

User Bank

Si vous sélectionnez User bank, la totalité de la banque utilisateur est sauvegardée par MIDI lorsqu'elles lancez "Execute Dump" (page suivante).

Execute Dump

Appuyez sur la touche ENTER pour lancer le Dump MIDI.

Mapping MIDI

Il est possible de modifier les Program Changes reçus pour charger un Preset usine, utiliser ou sur carte.

Mapping

Normal :

En mode Normal toutes les banques sont accessibles par Program Change. La selection de la banque se fait par le Ctrl 0 (MSB) et le Ctrl 32 (LSB):

• Le contrôleur 0 doit toujours être régle sur 0.
• La valeur du contrôle 32 doit correspondre au nombre de la banque, comme suit :

Ctrl 32, valeur 0 - Halls

Ctrl 32, valeur 1 - Rooms

Ctrl 32, valeur 2 - Plates

Ctrl 32, valeur 3 - Effects

Ctrl 32, valeur 32 - Banque utiliseur

Ctrl 32, valeur 64 - Banque sur carte

Les modes de Mapping suivants sont également disponibles :

• Into Factory (usine)
• Into User (utilisateur)
• Into Card (carte)
• Into Map (Mapping)

Lorsque vous sélectionnez "Into Map", la Reverb 4000 modifie le Preset charge en fonction du Mapping MIDI décrit ci-dessous :

Map From - Map To

Sélectionné que valeur de Program Change à affecter àquel Preset.

Example :

Vous souhaitez envoyer le Program Change 1 à la Reverb 4000 et charger le Preset 30 de la banque 1 (Rooms). Réglez comme suit :

Map From 1

Map To 1-30

Card Copy

La fonction Copy Function permet de charger ou de sauvegarder la banque utilisateur sur ou depuis une carte PCMCIA standard.

Copy

Selectionnez :

"Card to User" ou

"User to Card"

Attention!

La fonction "Copy From" gère la banque dans sa totalité. Par conséquent, la sauvégarde ou le chargement des banques détruit et remplace les Presets de la banque cible.

Execute Copy

Appuyez sur la touche ENTER pour lancer la copie.

Misc.

Auto Info

Plage: On/Off

Lorsque le paramètre Auto Info est régèle sur On, les informations d'algorithmme et de temps de déclin sont sauvégardées sous la forme de texte et sont affichées à la page Recall.

Format Card

Appuyez sur la touche ENTER pour formater la carte PCMCIA insérée dans le port.

Trajet du signal lors du traitement

Architecture interne de la Reverb 4000

Les signaux internes de la Reverb 4000 utilisent un traitement à double précision (48 bits) pour tirer avantage de façon optimale des entrées et sorties numériques du processeur. En Mastering, vous pouvez même appliquer le signal non traité à la 4000 sans dégradation. Les réglages Dry Level et Digital Input Trim sont entièrement transparents en 24 bits en position 0.0 dB et préservent légèrement la structure aux positions -6, -12, -18 et -24 dB.

I/O

Input Select

Plage: Analog, Digital

Sélectionne les entrées analogiques et numériques.

Input Channel

Stereo :

Traitement stereo du signal d'entree stereo.

Left:

Le signal mono de l'entrée gauche est coupled à l'entrée droite et traité en sortie stéreo.

Right:

Le signal mono de l'entrée droite est coupé à l'entrée gauche et traité en sortie stéreo.

Level

Kill dry

On/Off - Défaut : “On”

Retire tout signal non traité des sorties,quel que soit le réglage de Mix des sorties du Preset.

Analog Max

-11 à 21dBU (par pas de 1 dB). Pour obtenir le meilleur rapport signal/bruit, le niveau Analog Max doit être correctement régé en fonction de l'appareil connecté à la Reverb 4000.

Example :

Si le niveau analogique max. de la console est de 18 dBu, le paramètre Analog Max de la Reverb 4000 doit être réglée sur cette valeur.

Clock

Le paramètre Clock mode peut être régé sur Normal ou Double.

Normal:

Si Clock Mode est reglé sur "Normal", les options suivantes sont disponibles :

Si Clock Mode est reglé sur "Double", les options suivantes sont disponibles :

88.2, 96, Di In, WordClock.

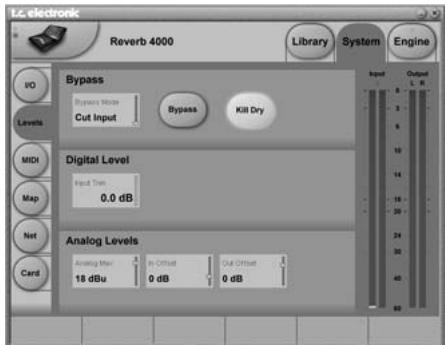

Bypass

Bypass mode

Deux modes sont disponibles :

Cut Input

Coupe le trajet du signal avant le traitement de réverbération. Permet d'entendre la fin de la réverbération lors du Bypass.

Cut Output

Utilisiez ce mode pour couper immédiatement le son réverbéré.

Analog Offset

Input Offset

Plage: -20 à +20 dB

La plage dépend du paramètre Analog Max. Le paramètre Analog Max déterminé le niveau d'interface idéal avec l'environnement matériel et déterminé les valeurs Analog Input et Output Max Level. Le paramètre Analog Input Offset permet d'optimiser le niveau d'entrée tout en conservant la valeur Analog Max.

Output Offset

Plage: -20 à +20 dB

La plage varie avec le paramètre Analog Max.
Le paramètre Analog Output Offset est utilisé si l'appareil connecté en aval offre un niveau de fonctionnement différent du réglage Analog Max.

Digital Input

Input Select

Plage : AES/EBU, ADAT, Optical.

Selectionne l'entrée numérique. Le paramètre Digital Input doit être sélectionné.

Digital Input Trim

Plage: -24 dB à 0 dB (pas de 0,2 dB)

Ajustele niveaund'entree numérique.

Aucune modification de bit à -6, -12, -18 et -24 dB.

Optical

Optical In

Options: Tos-Link, ADAT 1-2, ADAT 3-4, ADAT 5-6, ADAT 7-8

Sélectionne le format de l'entrée optique.

Optical Out

Options: Tos-Link, ADAT 1-2, ADAT 3-4, ADAT 5-6, ADAT 7-8

Sélectionne le format de la sortie optique.

Digital Output

Dither

Plage: 8, 16, 20, 24, Off
Déterminé la résolution de sortie numérique. Le Dither doit uniquement être appliqué en sortie et en fonction de la résolution de l'appareil numérique connecté en aval du processeur.

Status Bit

Plage : S/PDIF, AES/EBU
Déterminé le format du bit de statut du signal numérique transmis en sortie.

Introduction

Le logiciel d'edition TC Icon est un programme générique qui contrôle les produits TC Electronic suivants : System 6000, DB-8, P2 et Reverb 4000.
Cette section concerne uniquement l'utilisation avec la Reverb 4000.

Système requis pour utiliser le programme TC Icon

• PC Pentium tournant sous Windows 2000, ou Windows XP.

Le CD-ROM Reverb 4000 fourni contient :

• Un repertoire appelé : "TC Icon Software Editor".
• Le mode d'emploi au format PDF.
• Un Driver USB appelé "rev4000".

• Quittez tous les programmes de votre ordinateur et ouvre le CD.
• Ouvrez le réseau TC Icon Software Editor.
• Copiez le fichier TC Icon x.xx.msi sur votre ordinateur (sur le bureau, par exemple).
• Double-cliquez sur le fichier .msi et suivez les instructions.

Une icône de raccourci TC Icon doit apparaitre sur le bureau et dans le menu Demarrer.

Connexion

• Connectez la Reverb 4000 à un port USB libre de votre ordinateur en utilisant le cable fourni. Le cable est un cable USB standard.
• Placez la Reverb 4000 sous tension.
• Voiture ordinaire doit détecter la Reverb 4000 et une fenêtre standard d'installation de pérophérique s'affiche. L'assistantant vous guide pour l'installation du Driver USB situé sur le CD ROM livré avec la Reverb 4000.

• L'option "Recherche d'un Driver correspondant à mon périphérique" est automatiquement sélectionnée.
• Cliquez sur Next (ou Suivant)

• Insérez le CD ROM Reverb 4000 et cochez l'option CD-ROM comme indiqué ci-dessus.

Suite... ->

• Cliquez sur Next (ou Suivant)

• Indiquez maintainant l'emplacement ou l'assistantant doit rechercher le Driver.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:
- Cliquez sur "NEXT".

• Appuyez sur la touche "Finish" (ou "Terminer"). Le Driver est maintainant installé et vous étés préts à utiliser le logiciel d'edition.

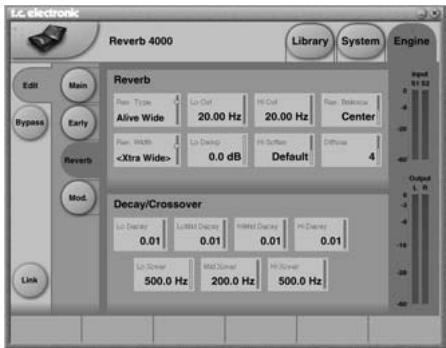

Fonctions élémentaires

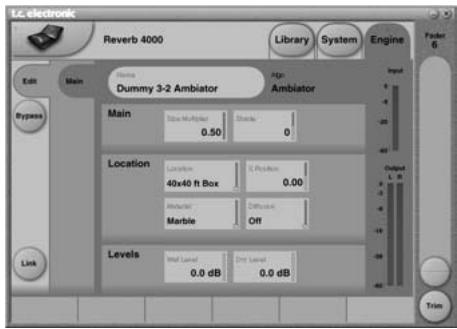

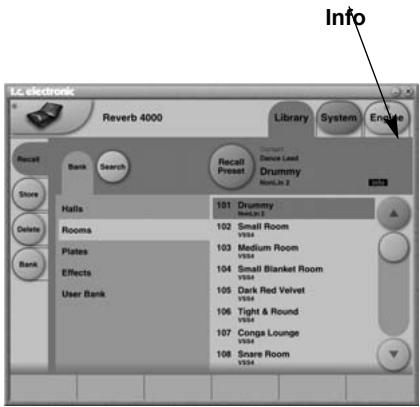

L'utilisation du logiciel TC Icon est très simple — voici quelques explications pour commencer.

En général :

• Cliquez sur les onglets supérieurs pour les sélections de base.
• Cliquez sur les anglets ou les éléments sur le côte pour les sélections secondaires.
• Cliquez sur les champs de valeur pour assigner directement les paramètres au Fader 6.
• Reglez les valeurs en utilisant les Faders 1-6.

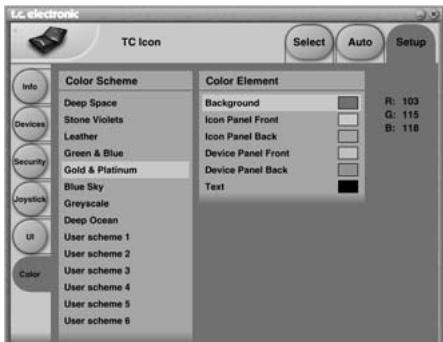

• La touche de symbole TC Icon du coin supérieur gauche offre deux modes principaux :

• Pages Setup/Select pour l'utilisation du système principal, et

• Pages Operation, spécifiques aux apparéils connectés.

(Consultez également les explications sur la fonction LINK en page suivante).

Detection

• Connectez selon les illustrations des pages 10/11.
• Installez le programme selon les explications de la page précédente de ce mode d'emploi.
• Placez la Reverb 4000 sous tension et lancez le programme TC Icon sur votre ordinateur.
• Affichez la page Setup/Devices/Select.

• Cliquez sur DETECT. Le programme TC Icon recherche et trouve les proceseurs connectés.
  Lorsque la Reverb 4000 connectee est détectee, assignez-la à l'une des huit touches de raccourci situées à droite de

l'écran en cliquant sur l'une des huit touches (voir illustration de la colonne de gauche). Utilisez n'importe qu'elle touche. Cette fonction vous permet d'organiser vos processeurs lorsque plusieurs sont connectés.

• Affichez la page Select (onglet du haut) — un écran identique à celui représenté cédssous s'affiche (selon le nombre de processeurs connectés et selon les touches auxquelles ils sont assignés).

• Cliquez sur la touche Reverb 4000.
  Le programme TC Icon récapère alors les informations contenues dans la Reverb 4000.
• Une fois cette opération terminée, l'écran principal s'affiche.
• Vousêtes prét!

Utilisation élémentaire

La touche Icon Link du coin supérieur gauche.
vous permet de naviguer entre deux
pages/modes principaux.

Pages Setup/Select

Les pages Select & Setup vous donnent l'accès aux réglages généraux tels que :

• Sélection du processeur à paramétrer.
• Réglages du programme TC Icon (affichage et appariece des Faders, par exemple).

Dans la page Select indiquée ci-dessus, tous les processeurs connectés apparaissent.

Cliquez sur la touche de l'un des processeurs pour son accès.

Page Auto

Cette page est pour le Time-code et inutilie pour la Reverb 4000.

Pages d'utilisation

Touche ICON
Touche LINK

Appuyez sur la touche ICON pour sélectionner ces pages ou sur la touche du processeur dans les pages Select. Ces pages sont spécifiques à chaque processeur.

Pages d'utilisation

• Les pages Library gèrent les opérations telles que le chargement d'un Preset, la sauvegarde, la suppression et la gestion des banques pour la sauvegarde.
• Les pages System gèrent les réglages d'horloge les E/S et le réseau.

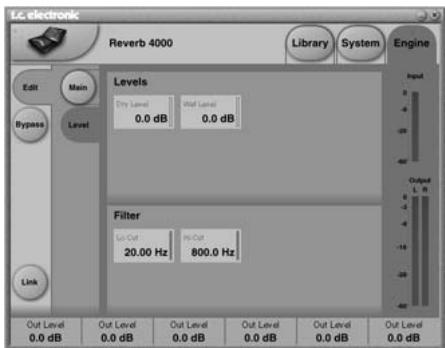

• Les pages Engine vous permettent de régler les paramètres d'algorithmes.

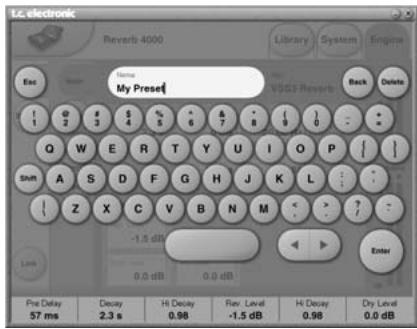

Renommer les Presets

Vous pouvez renomer les Presets utiliser. Cliquez sur la touche de CURRENT ENGINE NAME de la page Store : un clavier s'affiche.

Le Preset n'est pas sauvégardé en saississant le nom et en cliquant sur ENTER. Vous doivent pouvoir acceder sur STORE dans la page Store.

Link

La touche LINK vous permet d'assigner n'importe quel paramètre d'algorithmé à l'un des 6 Faders. Vous n'êtes pas limité à l'utilisation des paramètres uniquement visibles sur la page courante.

Assignation d'un paramètre

• Cliquez sur la touche LINK.
• Sélectionnez le Fader que vous souhaitez affecter au paramètre, enclinquant sur le champ au-dessus du Fader.
• Cliquez sur le paramètre que vous souhaitez assigner au Fader sélectionné.

Pages Library

Ces pages permettent la gestion de tous les Presets du programme TC Icon.

Recall

La Reverb 4000 content :

• 150 Presets use.
• 100 emplacements de Presets utiliser.
• 100 emplacements utilisateur sur carte PCMCIA.
• Un nombre illimité d'emplacements utilisateur sur le disque dur de l'ordinateur.

Les Presets peuvent être sélectionnés directement ou par la fonction de recherche Search (pour trouver l'application correspondant le mieux à vos besoins).

Chargement direct d'un Preset :

• Sélectionnez Bank, Halls, Rooms, etc.
• Sélectionnez le Preset souhaité enclistuant sur son nom dans la liste.
• Cliquez sur la touche RECALL.

Info

Les Presets portant l'indication Info offrent des descriptions supplémentaires. Cliquez sur la touche Info pour consulter ces informations. Lors de la sauvegarde des Presets, vous pouvez editor le texte d'information dans le champ Info (voir en page suivante).

Search - Recherche assistée

Voudevez saisir trois parametes pourutiliser la fonction Search.À chaque fois,vous pouvezCHOISIR "ALL"(tout)si vous nesouhaitez pas limiter la recherche avec ceparametre.

Pour commencer

• Sélectionnez Source
• Sélectionnez la taille (Size)
• Sélectionnez l'origine
• Choisissez d'inclure les Presets utiliser si vous le souhaitez
• Sélectionnez le Preset en fonction des CHOIX
• Cliquez sur Recall

Source

Dans la liste Source, Sélectionnez l'application prévue.

Options

Size

La taille du type de réverbération est un paramètre très sensible. Le fait de modifier le temps de déclin sur un espace acoustique défini ne revient pas à modifier la taille de l'espace acoustique. Sélectionnez la taille en fonction de l'application.

Options

Origin

Tous les Presets de la Reverb 4000 sont dérivés d'autres processeurs de réverbération de qualité de TC Electronic.

Options

Il est aussi possible de réaliser la sélection en saississant une ligne de texte à l'aide de la fonction Text Filter.

Par exemple, saisissez "Hall" dans le champ Text filter et tous les Presets comprinant le mot "Hall" et qui répondent aux critères Source, Size et Origin s'affichent.

Reset

Initialise la recherche.

Store - Delete

Sauvegarde d'un Preset :

• Sélectionnez la page Store en cliquant sur l'onglet l'atéral STORE.
• Sélectionnez un emplacement de Preset.
• Cliquez sur STORE.

Info

Voussousiezaisiruntextedinformationde 64caracteresmax.àchaquePreset.Cliquez surINFOet saisissezle texte.Le textest isvisible àla pageRecallen cliquant sur l'onglet Info.

Wizard

• Cliquez sur Wizard si vous souhaitez ajouter des onglets Wizard au Preset sauvégarde.

• Cliquez sur Enable Wizard et Sélectionnez les onglets à associer au Preset. Ces onglets seront plus tard utilisés lors de la recherche des Presets pour leur chargement.

Suppression d'un Preset

• Sélectionnez la page Delete en cliquant sur l'onglet lésral DELETE.
• Sélectionnez le Preset à supprimer. Cliquez sur DELETE.

Gestion des banques

La page Library-Bank yous permit de sauvegarder et de charger les banques utiliseur sur le disque dur ou la carte PCMCIA.

From Bank

Cette page vous permet de selectionner la banque de la Reverb 4000 à copier.

From File

Ce champ indique les fichiers de banques déjà sauvegardés sur l'ordinateur.

To Bank

Sélectionne vers qu'elle banque de la Reverb 4000 vous souhaitez copier la banque sélectionnée.

To File

Sélectionnez "To File" si vous souhaitez sauvegarder sur l'ordinateur la banque sélectionnée.

Le programme TC Icon sauvegarde les fichiers de banques dans un repertoire qui varie selon le système d'exploitation. Par exemple, Windows 2000 sauvegarde les fichiers dans : Application Data\TC Ionic\TC Icon\Reverb 4000 Presets\xxxxxx des déplacer les fichiers — les Presets ne plus affichés par TC Icon dans le menu "n File".

Rename

Cliquez pour renommer la banque.

Delete

Cliquez pour effacer la banque selectionnée.

Input Select

Input Source

Sélectionne Analog ou Digital.

Digital Source

Lorsque la source est "Digital", vous pouvez désir :

Sélectionnez selon la source connectée.

Input Channels

Stereo :

Le signal stéreo est traité.

Left:

Seul le signal présente sur l'entrée gauche est traité.

Right:

Seul le signal prisent sur l'entrée droite est traité.

Clock Select

Clock select

Plage: Interne 44,1 kHz (88,2 à double vitesse)
Interne 48 kHz (96 à double vitesse)
Digital In
Word Clock

Locked Clock

Indique si la Reverb 4000 est verrouillée sur l'horloge de l'entrée numérique.

Digital Output

Dither

Plage: 8, 12, 14, 16, 18, 20, 22, 24, off
Le traitement interne de la Reverb 4000 se fait en 24 bits. Le Dither doit correspondre à la résolution de l'appareil connecté en sortie.

Status Bits

Détermine si la Reverb 4000 doit transmettre un bit de statut AES/EBU ou S/PDIF.

Optical Select

Optical In

Plage: Tos-link, ADAT 1/2, ADAT 3/4, ADAT 5/6 ou ADAT 7/8.

Lorsque I'entrée est reglee sur "Digital" et si la source numérique est reglee sur "Optical", le parametre Optical In selectionne I'entrée optique selectionnée pour le traitement.

Optical Out

Plage: Tos-link, ADAT 1/2, ADAT 3/4, ADAT 5/6 ou ADAT 7/8.

Déterminé le format de la sortie numérique optique.

Bypass

Bypass Mode

Cut Input

Coupe le trajet du signal avant le traitement par la réverbération. Permet d'entendre la fin du signal réverbéré après l'activation du Bypass.

Cut Output

Utilisez ce mode pour couper immédiatement le signal non traité ET la réverbération.

Bypass

Active/désactive le Bypass selon le mode sélectionné — voir ci-dessus.

Kill dry

Plage: On/Off

Enlève le signal non traité de la sortie quel que soit le réglage Mix.

Digital Level

Input Trim

Plage: -24 dB à 0 dB (par pas de 0,2 dB)

Ajuste le niveau du signal de l'entrée numérique.

Le signal est transparent (en bits) avec une résolution de -6, -12, -18 et -24 dB.

Analog Levels

Max I/O Level

0 à 22 dBU (par pas de 1 dB)

Pour obtenir le meilleur rapport signal/bruit, le niveau maximum "Max I/O" doit être correctement régle pour correspondre au niveau de l'appareil connecté à la Reverb 4000.

Example :

Si le niveau d'E/S maximum est de 18 dBu, le paramètre Max I/O Level doit être régle sur cette valeur.

In Offset

Plage: La plage dépend du paramètre Max I/O Level. Le paramètre Max I/O Level déterminé le niveau de travail idéal avec vos équipements audio et définit à la fois les niveaux Analog Input et Output Max level. Le réglage Analog Input Offset permet d'optimiser le niveau d'entrée tout en conservant la valeur du paramètre Max I/O Level.

Out Offset

-20 à x dB (par pas de 1 dB) (la valeur x dépend de la valeur Max I/O Level sélectionnée).

Le paramètre Analog Output Offset sert en général si l'appareil connecté en aval travaille avec un niveau différent du niveau Max I/O, basé sur l'appareil connecté en amont de la Reverb 4000.

Référence : Consultez le synoptique du trajet du signal en page 9.

Setup

MIDI Channel

Plage: 1-16 ou Omni

Avec le réglage Omni, la Reverb 4000 recoit les informations MIDI sur tous les canaux.

SysEx Device ID

Plage:0à127

Déterminé l'identifant SysEx ID de la Reverb 4000, pour les configurations MIDI importantes.

Mode Program Map

Normal

En mode Normal, toutes les banques sont accessibles par Program Changes. La sélection des banques se fait par le Ctrl 0 (MSB) et le Ctrl 32 (LSB):

• Le contrôleur 0 doit toujours être régle sur 0.
• La valeur du contrôleur 32 doit correspondre au nombre de la banque à charger selon le tableau ci-dessous :

Ctrl 32, valeur 0 - Halls

Ctrl 32, valeur 1 - Rooms

Ctrl 32, valeur 2 - Plates

Ctrl 32, valeur 3 - Effects

Ctrl 32, valeur 32 - Banque utiliseur

Ctrl 32, valeur 64 - Banque sur carte

Factory Bank

Les Program Changes reçus sont assignés au chargement des Presets des banques usine.

User Bank

Les Program Changes reçus sont assignés au chargement des Presets des banques utilisateur.

Card Bank

Les Program Changes reçus sont assignés au chargement des Presets des banques sur carte. Vous doivent insérer une carte PCMCIA formatée par la Reverb 4000 dans le port.

Custom Map

Affecte les Program Changes reçus à une organisation spécifique de Presets. Cette organisation est déterminée à la page Map.

Control

Read Program Change

Selectionnez On ou Off.

Send Program Change

Selectionnez On ou Off.

Read Control Change

Sélectionnez On ou Off.

Send Control Change

Ces réglages concernent les 6 Faders du logiciel TC Icon.

Off

Aucun message de CC n'est transmis lors du déplacement des Faders.

Single Controller

Lors du déplacement des Faders, les valeurs de CC sont transmises par la sortie MIDI Out selon le tableau ci-dessous :

FADER 1 -Valeur de CC MIDI 70

FADER 2 -Valeur de CC MIDI 71

FADER 3 -Valeur de CC MIDI 72

FADER 4 -Valeur de CC MIDI 73

FADER 5 -Valeur de CC MIDI 74

FADER6 -Valeur de CC MIDI 75

Double Controller

En mode Double, les informations MSB et LSB sont transmises lors du déplacement des Faders 1-6, selon le tableau ci-dessous:

	MSB	LSB
FADER 1	- 16	48
FADER 2	- 17	49
FADER 3	- 18	50
FADER 4	- 19	51
FADER 5	- 20	52
FADER 6	- 21	53

Read Sys Ex

Selectionnez On ou Off.

Send Sys Ex

Sélectionnez On ou Off.

Preset Dump

Dump System

Bulk Dump complet par la sortie MIDI Out regroupant tous les réglages.

Dump Engine

Bulk Dump partiel par la sortie MIDI Out ne sauvegardant que le Preset courant.

Page MIDI MAP

Cette page permet de personnaliser le Mapping des Presets de la Reverb 4000 charges par MIDI.

Vous devez tout d'abord réalisier les réglages MIDI généraux dans la page MIDI (page précédente).

Organisation personalisée :

Utilisez le curseur pour selectionner le Program Change reçu.
- Sélectionnez qu'elle banque doit être chargée à l'aide des flèches BANK SELECT.
Utilisez les flèches PRESET SELECT pour sélectionner quel Preset de la banque doit être chargé par le Program Change.

Fill From Current

Fonction très pratique pour la constitution de la liste des affectations de Program Changes.

Exampie :

001 affecté à 001

002 affecté à 002

003 affecté à 003

---

025 affecté à 201

• Cliquez sur Fill From Current

• Puis :

026 affecté à 202

027 affecté à 203

028 affecté à 204

etc.

Reset All

Initialise toutes les affectations MIDI.

Après l'initialisation, le Program Change MIDI 01 reçu charge le Preset 1 de la banque 1 (Halls), Program Change MIDI 02 reçu charge le

Preset 2 de la banque 1, etc.

Ces pages vous fournissant les informations suivantes :

• TC Icon SW version

Version du logiciel TC Icon.

Version du système d'exploitation de la Reverb 4000.

Nombre de série de la Reverb 4000 en cours d'utilisation.

L'identifant de réseau sert principalement de nom permettant une identification simple sur le réseau. Ceci est particulièrement utile lorsque vous avez plusieurs proceseurs connectés et contrôlés par le logiciel TC Icon.

Cliquez pour modifier le nom par le clavier à l'écran.

Vous pouvez utiliser des cartes PCMCIA de 1 ou 2 Mo pour la sauvegarde des Presets. La carte doit etre correctement formatee avec des banques vides de Presets.

Appuyez pour formater la carte. La carte est alors formatée et prete pour la Reverb 4000 ; pour sauvegarder les Presets ou comme banque supplémentaire de Presets.

Il est également possible de sauvégarder un fichier binaire sur une carte PCMCIA insérée dans la Reverb 4000.

Cette fonction est très utile pour la mise à jour du calcul d'exploitation.

Attention: La fonction Dump a Binary File to Card efface toutes les anciennes données de la carte.

Dans ce cas, la carte n'a pas besoin d'être formative specifquement pour la Reverb 4000 comme nous l'avons vu ci-dessus.

• Téléchargez le logiciel sur le site Internet www.tcelectronic.com
• Renommez le fichier "dumpfile.bin"
• Placez le fjichier dans le repertoire : “My Documents”
• Appuyez sur "Dump Binary File To Card".

Chargement du logiciel dans la Reverb 4000 depuis la carte PCMCIA :

• Placez la Reverb 4000 hors tension
• Placez-la sous tension tout en maintainant la touche I/O enforcée.
• Sélectionnez "LOAD PCMCIA" et appuyez sur ENTER
• Sélectionnez "START" et appuyez sur ENTER.

Cette fonction permet de charger un fjichier binaire depuis une carte PCMCIA insérée. Le fjichier est placé dans le réseau "My Documents".

Soyez prudent : il se peut que le fichier que vous sauvegardiez ait le même nom (.bin) qu'un fichier deja sauvegarde dans le repertoire "My Documents". Si les deux fichiers possedent le meme nom, le nouveau fichier efface l'ancien.

UI - Affichage

La page Setup offre des sous-pages permettant de configurer l'apparance du logiciel.

Apparance des Faders

Vous dispose de trois options. Les modifications prenent effet lors du prochain lancement de TC Icon.

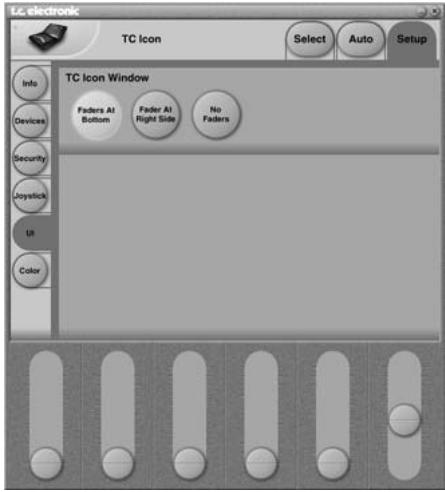

Faders at bottom (Faders en bas)

Fader at right side (Faders à droite)

No Faders (aucun Fader)

Aucun Fader affiché à l'écran.

Trim

Cliquez sur le champ de valeur pour activer la fonction de niveau (Trim). La fonction Trim offre une résolution plus importante de valeurs sur la plupart des paramètres, pour un réglage fin. Pour quitter la fonction Trim, cliquez à nouveau sur le champ de valeur.

Page Color

Selon le type d'éclairage de l'environnement de travail où vous étés, vous pouvez modifier les couleurs du logiciel. Sélectionnez les couleurs de l'interface en fonction de vos goûts.

Palette des réverbérations TC

Jusqu'à il y a environ 10 ans, la réverbération numérique était utilisée comme effet générique appliqué à de nombreuses sources dans le mixage. De nos jours, avec l'accroissement des départs et retours Aux, de nouvelles approaches sont utilisées. Les éléments du mixage sont traités individuellement, permettant de modifier le caractère de l'espace acoustique simulé, la couleur et la profondeur, pour obtenir une utilisation plus créative et complexe. Nous appelons cette approche une approche de Source et nous avons dédié plus de 30 ans au développement, à la conception et à la perfection de la simulation d'espaces acoustiques. Les réverbérations numériques génériques ont permis de découper la capacité DSP, la mémoire, la bande passante de l'effect — le traitement spécifique en fonction de la source restait cependant hors de question. Meme si on peut considérer les effets génériques moins que parfaits, ils sont toujours utilisés pour certaines applications à la place de leurs cousins basés sur la source. La vaste palette de réverbérations et de simulation d'espaces acoustiques de haute qualité offerte par TC Electronic permet à l'utilisateur deCHOISIR quel principe convient le mistroux à ses besoin. Vous trouvez ci-dessous des suggestions sur l'utilisation des différents types d'effets en fonction de l'application envisagée.

Réverbération générique

La réverbération générique est un effet flatteur donnant du Sustain au son que vous pouvez ajouter à de nombreuses sources du mixage, sur un signal stéreo ou multi-canal. Cét effet ajoute peu de caractère au son, mais ne le transforme que très peu — l'effet est dilué dans le son. Si l'effet offre un réglage de premières réflexions, elles ne sont que très peu nombreuses et jouent un role insignificant. Par conséquent, une localisation marquée n'est pas appliquée au signal, ce qui est le but recherché lorsque la même réverbération est appliquée à plusieurs sources. Pour un peintre, on peut comparer la réverbération générique à un pineau.

Avantages des réverbérations génériques

• Meilleur choix pour les signaux composites ou déjà mixés et en effet multi-canal.

• Meilleur besoin lors de l'utilisation d'un Joystick multi-canal sur une console ou une station audionumérique.

• Meilleur choix sur un micro classique.
• Efficace sur les sources en mouvement.
• Plus joli que la réalité.
• Facile et rapide d'utilisation.

Les "contres"

L'effet dilué efface le caractère des sources individuelles.
- La modulation de hauteur peut devenir un problème avec certaines sources.
La compatibilité mono est souvent sacrificée au bénéfice d'une largeur de champ etendue.
- Le positionnement dans l'espace est inférieur à celui obtenu avec une réverbération basée sur la source.

Réverbération de source

Lorsque les éléments du mixage sont Traits séparément, il est possible de définir exactement comment chacun doit être entendu. Il n'y a aucune raison d'appliquer une réverbération générique à plusieurs sources individuelles, à moins qu'elles ne soient sensées être placées sur le même point dans l'espace acoustique ou à moins de manquer de départs auxiliaires. Lorsqu'il est souhaitable de désigner les éléments partageant la même position dans le champ acoustique, utilisez la réverbération source. Les différences subtilles entre les structures de réflexion des diverses sources peuvent faire une différence sensible en terme de profondeur, d'expressivité et de positionnement naturel dans l'espace. Les réverbérations de source sont capables de générer des structures de premières réflexions multiples et complexes. Pour obtenir les valeurs résultats, si certaines réflexions sont déjà reprises par un micro, elles doivent être supprimées de la structure simulée en utilisant le réglage correct d'attenuation des premières réflexions. Les instruments ou sources peuvent partager alternatively la même entree de réverbération par groupes (par exemple gauche de la scène, centre et droite), pour Broker un résultat better maler et plus complexe que celui obtenu avec les réverbérations générées utilisées avec un seul départ auxiliaire. Pour un peintre, l'util équivalent à la réverbération de source serait un système de rendu en 3D.

Avantages des réverbérations source

• Meilleurchoixlorsquelesourcesd'entreepeuventetereseparedes.
• Meilleur choix avec les micros sélectifs.
• Meilleure profondeur et distinction dans le mixage.
• Ajoute du caractère et de la définition à la source.

Les "contres"

• Nécessite plus de départs ou de sorties directes que les réverbérations génériques.
• Pas d'avantage sur les signaux composites.
• Pas idéal pour les sources en mouvement.

Réverbération échantillonnée

Les réverbérations à échantillonnage sont une déclinaison des réverbérations source : Une réponse en impulsion est prélevée dans la veritable piece, basée sur une source spécifique sur la position réelle du micro. Cette piece avec position gelée de la source, du micro et du point d'écoute peut ensuite être appliquée à tout signal.

Par expérience, nous savons qu'il est difficile d'exprimer l'ambiance de la pièce par les enceintes du fait des compromisesis intrinsèques des processus de reprise et de transmission lors de la capture de la réponse d'une pièce. Ceci est en particulier vrai avec les formats multi-canaux comme le 5.1 et le 6.1, où des DSP peuvent être utilisés pour optimiser une pièce virtuelle pour une configuration spécifique d'enceintes.

À l'heure actuelle, TC n'offre pas de réverbérations à échantillonnage.

Avantages de I'echantillonnage

• Sensation "vivante" ou naturelle.
• Possibilité de capture certaines propriétés naturelles de la pierce.
• Sonorité différente de la simulation.

Les "contres"

• Peu de possibités d'édition. L'édition ne semble pas naturelle.
  Difficulté de saisir la sensation d'espace, contrairement à la simulation.
• Une seule position de source fixe par moteur.
  Temps de chargement longs.
• Plage dynamique et bande passante plus restreintes qu'vec les algorithmes VSS.

La section suivante de ce mode d'emploi décrit les algorithmes de la Reverb 4000. Les descriptions sont organises et illustrées en fonction des écrans du logiciel TC Icon.

À la fin de la description de chaque algorithme, vous trouvrez un tableau décrivant comment les paramètres sont organisés dans la Reverb 4000 (utilisée seule).

Multipicateurs - Généralités

Les multipliciteurs sont en général utilisés pour spécifique un temps de déclin par rapport au temps de déclin général "Master Decay".

Exemple:Lorsqu'un multiplicitateur de Decay est regle sur 1,25 et que le Master Decay est de 2 secondes,le temps de declin resultant est de: 1,25× 2 = 2,5 seconds.

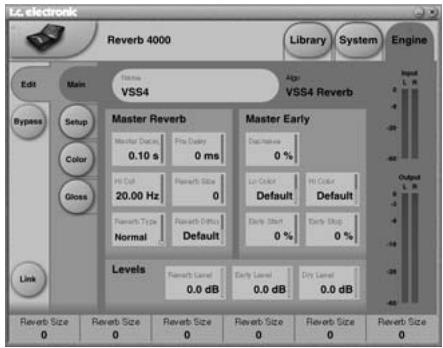

Introduction à la réverbération VSS-4

La VSS-4 est une veritable réverbération stéreo (avec entrée stéreo et sortie stéreo) radicalement différente des effets qui se contentent d'ajouter un champ sonore diffus sur la fin d'un signal à deux canaux. Basée sur les réflexions multi-angles de la source traitée, la précision de la VSS-4 est comparable au traitement naturel de sources mono ou stéreo placées dans un espace réel ou virtuel. Les deux sources d'entrée peuvent être utilisées pour un mixage stéreo final ou pour positionner deux sources individuelles mono dans le même espace virtuel.

La VSS-4 est une réverbération veritablement stéreo simulant une piece réelle : même si vous traitez une source avec une seule entrée, vous obtenez un signal de sortie stéreo contenant les premières réflexions et les champs diffus stéreo.

Utilisée en Mastering, la VSS-4 conserve une transparence totale de résolution lorsqu'elle est bypassée et conserve les deux sources placées à +/- 30 degrés.

Page principale

Master Reverb

Master Decay

Plage: 0,1 à 20 secondes.

Déterminé le temps de déclin général de la réverbération. Vous pouvez de plus régler le temps de déclin en utilisant le multiplicateur sur les bandes Lo, LoMid, HiMid et Hi.

Pre Delay

Plage: 0 à 300 ms

Pré-delai sur la totalité du signal traité, incluant les premières réflexions.

HiCut

Plage:20Hzà20kHz

Détermine la fréquence du filtré coupe-haut appliqué au champ diffus de la réverbération.

Reverb Size

Plage:0à15

Déterminé la taille perché du champ diffus de l'algorithmme. Généralement, on essaye de définir la taille perché de la piece en modifiant le temps de déclin. Cependant, avec le paramètre Size, vous pouvez modifier la taille perché de la piece en conservant le temps de déclin. La valeur par défaut correspond à la taille supposée du type spécifique (Location Type).

Reverb Type

Plage : Normal ou Colored

Le type de réverbération est automatiquement affecté au paramètre Location Type sélectionné. Avec le paramètre Reverb Type il est possible de sélectionner un champ de diffusion plus naturel (Normal) ou plus Vintage et coloré (Colored).

Reverb Diffuse

Plage: -25 à 25

Ce paramètre vous permet d'obtenir plus ou moins de diffusion par rapport à l'algorithmme de départ pour un temps de déclin donné. Pour obtenir les salariés résultats, la diffusion est automatiquement calculée lorsque vous modifiez le paramètre de déclin Decay. Ce paramètre vous offre un contrôle accru pour modifier la diffusion autour de ce réglage automatique.

Master Early

Restriction des réflexions

Plage : 0 à 100 %

La structure des réflexions est calculée avec un ordre élevé. Les réflexions de premier ordre sont réflèchies par une surface avant d'atteindre l'auditeur, les réflexions de deuxieme ordre deux surfaces, etc. Les réflexions d'ordre élevé sont souvent plus diffuses que celles d'ordre faible. La Reverb 4000 simule cet effet en assignant les caractéristiques de diffusions individuelles à chaque réflexion. Lors des essais d'écoute, nous avons constaté que la réduction de certains ordres de réflexions pouvez permettre d'optimiser la Réponse de la pierce en fonction de la position du micro. La valeur de 0% permet d'obtenir la réponse initiale — la valeur de 100% correspond à la réduction maximale.

Lo Color

Plage: -50 à 50

Réglage Lo Color (graves) des premières réflexions.

Hi Color

Plage: -50 à 50

Réglage Hi Color (aigus) des premières réflexions.

Early Start

Plage : 0 à 100 %

Le réglage du point de départ offre un moyen efficace de suppression des premières réflexions qui normalement colorent le plus la source. En modifient le paramètre Start, les premières réflexions sont supprimées mais le moment d' apparition des autres réflexions reste inchangé. Par conséquent, ce réglage est plus précis et utile en terme acoustique qu'un réglage classique de pré-délai.

La limite de plage du paramètre sera inférieure à 100% si le paramètre Early Stop n'est pas reglé sur 0% .

Early Stop

Plage:0à100%

Le paramètre Early Stop peut réduire les réflexions de fin de la structure des premières réflexions. Lorsque vous utilisez des types d'espace de grande taille, ce paramètre vous permet d'adoucir la perception globale de la pierce.

La limite de plage du paramètre sera inférieure à 100% si le paramètre Early Stop n'est pas reglé sur 0% .

Levels

Reverb Level

Plage: Off à 0 dB

Règle le niveau des réflexions du champ diffus (Diffuse Field).

Early Level

Plage: Off à 0 dB

Règle le niveau des premières réflexions des deux sources.

Dry Level

Plage: Off à 0 dB

Attenue le niveau du signal non traité en sortie, sans affecter les niveaux Reverb et Early Level.
Le réglage Off coupe le signal non traité.

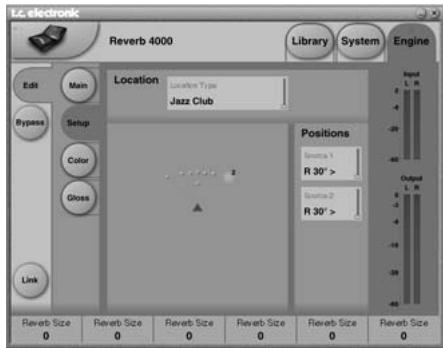

Page Setup

Location Type

Sélectionne divers espaces acoustiques. Les paramètres Early Reflection et Diffuse Field

variant en fonction de l'espace sélectionné pour vous offrir des valeurs optimisées pour commencer à faire vos réglages.

Positions

Plage :

R 30^ R 15^ R 7^ C 0^ L 7^ L 15^ L 30^ Deteirme la position des deux sources. d'entree.En fonction du parametre Location Type le nombre de positions peut varier. Une petite piece offre moins de positions qu'une grande.La source 1 correspond a l'entree gauche et la source 2 a I'entree droite.

Remarque - en position 96 kHz, B est éliminée.

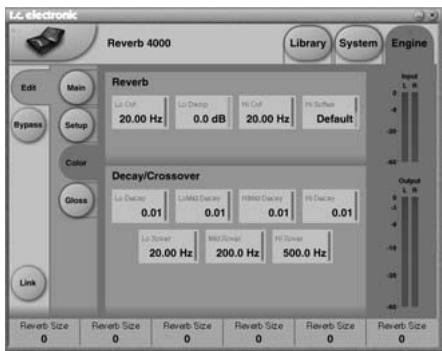

Page Color

Reverb

Lo Cut

Plage:20 Hz à 200 Hz
Déterminé la fréquence du filtre coupe-bas.
L'atténuation est contrôle par le paramètre Lo Damp.

Lo Damp

Plage: 0 à -18 dB Atténuation des fréquences inférieures à la fréquence sélectionnée du paramètre Lo Cut.

Hi Soften

La fonction Hi Soften est un filtrte spécial utilisé pour "adoucir" les haute fréquences du champ de diffusion de la réverbération. Cette fonction n'est pas un simple filtrte coupe-haut, mais elle est constituée d'un réseau complexe de filtres travaillant simultanément pour atténuer les fréquences qui donnent un caractère "dur" à la réverbération. Le paramètre Hi Soften est

corréaux paramètresHi Cut et Hi Decay.

Hi Cut

Plage: 20 à 20 kHz Attenue les hauteures fréquences.

Decay Crossover

Lo Decay

Plage: 0,01 à 2,5
Multipicateur de Decay lié au paramètre de déclin général Master Decay, pour les fréquences inférieures au réglage Lo Xover.

LoMid Decay

Multipicateur de Decay lie au paramètre de déclin général Master Decay, pour les fréquences supérieures au réglage Lo Xover et inférieures au réglage Mid Xover.

HiMid Decay

Multipicateur de Decay lie au paramètre de déclin général Master Decay, pour les fréquences supérieures au réglage Mid Xover et inférieures au réglage Hi Xover.

Hi Decay

Multipicateur de Decay lié au paramètre de déclin général Master Decay, pour les fréquences supérieures au réglage Hi Xover.

Lo Xover

Déterminé la fréquence de coupure entre les points Lo Decay et LoMid Decay.

Mid Xover

Déterminé la fréquence de coupure entre les points LoMid Decay et HiMid Decay.

Hi Xover

Déterminé la fréquence de coupure entre les points HiMid Decay et Hi Decay.

Gloss page

Reverb Modulation

Les concepteurs de l'algorithmme ont reglé la partie du champ de diffusion de la réverbération pour qu'il soit aussi doux et naturel que possible. Cependant, pour l'adapter à la source ou pour obtenir un son différent, il est parfois nécessaire d'ajouter de la modulation sur la fin de la réverbération.

Modulation Type

Sélectionne divers types de modulation sur les cinq champs de diffusion de la réverbération.

Modulation Rate

Plage: +/-50

Déterminé la vitesse de la modulation sélectionnée.

Modulation Depth

Plage : 0 - 200 %

Détermine la profondeur de la modulation sélectionnée.

Dans l'interface utiliser de la Reverb 4000 les paramètres de cet algorithme sont organisés comme suit :

Home
PREDEL	DECAY	HIDEC
MIDI CC:	MIDI CC:	MIDI CC:
22/54 (DP)	23/55 (DP)	24/56 (DP)
76 (SP)	77 (SP)	78 (SP)
Levels
EARLY	REVERB	DRY
Reverb
LOCUT	LODAMP	HICUT
REVSIZE	REVTYPE	DIFFUSE
Early
TYPE	POS A	POS B
LOCOL		HICOL
START	STOP	DECRS
Decay
LO	LOMID	HIMID
		HISOFT
Xover
LO	MID	HI
Modulation
TYPE	RATE	DEPTH

(SP) : Simple Precision

(DP) : Double Precision

Introduction

La VSS-3 est basée sur un algorithme généraliste offrant des possibilités de réglages simples dans les sections Early Reflection Reverb Diffuse Field et dans la section de modulation. Ceci vous permet d'obtenir de multiples sons. Utilisez la VSS-3 comme réverbération générique de haute qualité.

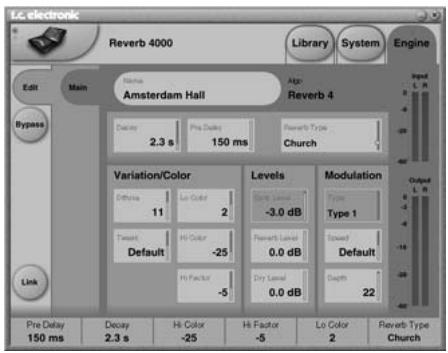

Page principale (Main)

Delay

Plage:0,01 à 20 s

Temps de déclin correspondant au temps mis par le champ de diffusion pour chuter de 60 dB. Correspondé au temps de déclin général Master Decay des paramètres des quatre bandes de déclin (section REVERB ci-dessous), qui sont des multiples de ce temps de réverbération de base.

Rev. Delay

Plage:0-200ms

Temps de retard appliqué au champ de diffusion de la réverbération. Augmente le temps entre les premières réflexions et le début du champ diffus de la réverbération.

Hi Cut

Plage:20Hzà20kHz

Attenue les aigus du signal en entree de la réverbération. Utilisé avec les paramétres Hi Soften et Hi Decay pour obtenir un son de piece plus "sourd".

Pre Delay

Plage:0à100ms

Retard placé en entrée de l'algorithmme.

Déterminé le début des premières réflexions et

du champ diffus après le début du son non traité.

Hi Decay

Plage:0,01a2,5

Multipicateur pour les fréquences supérieures à la fréquence de coupure Hi Xover.

Levels

Rev. Level

Plage: -100 dB à 0 dB

Niveau de sortie du champ diffus de

l'algorithmme. Lorsque le Rev Level est regle sur Off, l'effet ne contient que les premières réflexions.

Early Level

Plage: -100 dB à 0 dB

Niveau de sortie des premières réflexions.

Lorsque Early Lev est réglé sur Off, la réverbération ne comprend que le champ diffus.

Dry Level

Attenue le niveau du signal non traité en sortie sans affecter les niveaux Reverb et Early Level.
Le réglage Off coupe le signal non traité.

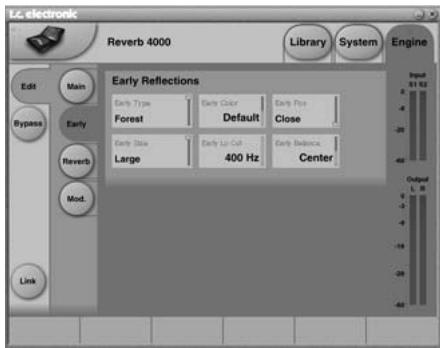

Page Early

Early Reflections

Early Type

Plage :

Concert Hall (Salle de concert)

Theater (Cinéma)

Church (Église)

Venue (Concert)

Studio (Studio)

Softhall (Hall doux)

Near (Proche)

Hard (Dure)

Spread (Diffusion)

Build (Construct)

Random (Aléatoire)

Slap (Doublage)

Car (Voiture)

Phonebooth (Cabine téléphonique)

Bathroom (Salle de bain)

Sélectionnez le type correspondant le mieux à votre signal ou offrant le meilleur effet recherché.

Early Size

Plage/Type : Small, Medium ou Large Modifie la taille du paramètre Early Type.

Cercains parametes Early Types n'offrent qu'une seule taille.

Early Color

Plage: -40/+40

Modifie l'équilibre de réponse dans les haute fréquences et offre un moyen simple de régler une sélection complexe de fréquences.

Early Lo Cut

Plage: Off à 400 Hz

Détermine la fréquence du filtre coupe-bas des premières réflexions.

Early Position

Vou puez selectionner un reglage Close (proche) ou Distant entre la position de l'auditeur et la source dans la même structure de premières réflexions.

Certain paramètres Early Types n'offrent qu'une seule position.

Early Position

Plage : -100 dB R, Center, -100 dB L

Equilibre gauche/droit des premières réflexions.

Vous permet de décaler les premières réflexions par rapport au centre.

Early Balance

Position G/D des premières réflexions.

Page Reverb

Reverb

Reverb Type

Plage : Smooth, Natural, Alive, Fast, Fast Wd, Alive Wd

Réglez ce paramètre avec le paramètre Early Level en position Off et Rev Level au maximum. Modifiez le type pour écouter leurs différences sonores.

Reverb Width

Plage: Wide, Stereo, Center ou Mono
Ce paramètre vous permet de modifier la largeur du champ diffus. Avec le réglage Mono, les champs diffus Gauche et droit sont identiques. Le réglage Center ouvre légèrement au centre, le réglage Stereo correspond à l'image stéreo normale et Wide couvre à l'estérieur de l'image stéreo.

Les types Rev : Fast Wd et Alive Wdn'offrent qu'une seule largeur (extrémement large).

Lo Cut

Plage:20Hzà200Hz

Filtre régable vous permettant d'atténuer les basses fréquences de la réverbération. La fréquence Lo Cut peut être perçue comme une fréquence de seuil. L'atténuation est appliquée en fonction du paramètre Lo Damp.

Lo Damp

Plage: -18 dB à 0 dB

Détermine l'atténuation en dB (voir "Lo Cut", ciddessus).

Hi Cut

Plage: 20 à 20 kHz

Filtre vous permettant d'atténuer les haute fréquences de la réverbération.

Hi Soften

Plage: -50 à +50

La fonction Hi Soften est un filtrre spécial utilisé pour "adoucir" les haute fréquences du champ de diffusion de la réverbération. Cette fonction n'est pas un simple filtrte coupe-haut, mais elle est constituée d'un réseau complexe de filtres travaillant simultanément pour atténuer les fréquences qui donnent un caractère "dur" à la réverbération. Le paramètre Hi Soften est corrélé aux paramètres Hi Cut et Hi Decay.

Reverb Balance

Balance G/D de la réverbération. Vous permet de décaler le champ diffus par rapport au centre.

Diffuse

Plage: -50 to +50

Ce paramètre vous permet d'obtenir plus ou moins de diffusion par rapport à l'algorithmme de départ pour un temps de déclin donné. Pour obtenir les salariés résultats, la diffusion est automatiquement calculée lorsque vous modifie le paramètre de déclin Decay. Ce paramètre vous offre un contrôle accru pour modifier la diffusion autour de ce réglage automatique.

Decay/Crossover

Lo Decay

Plage:0,01a2,5

Multipicateur de la fréquence inférieure à la fréquence Lo Xover.

LoMid Decay

Plage:0,01à2,5

Taux multiplicitateur pour les fréquences Low-Mid.

HiMid Decay

Plage:0,01-2,5

Taux multiplicitateur pour les fréquences Mid. Ce

paramètre est normalement régé sur 1, car il est le paramètre principal régé par le paramètre principal de Decay. Ce réglage de déclin Médium est en général omis, mais les ingénieurs de TC ont pensé que vous souhaiteriez utiliser ce paramètre comme réglage fin pour parfaire le son d'un Preset sans avoir à modifier le paramètre de déclin général.

Hi Decay

Déterminé le temps de déclin des hautes fréquences du champ diffus.

Lo Crossover

Plage:20Hzà500Hz

Détermine la fréquence de coupure entre les graves et les bas-méduins.

Mid Crossover

Plage:200Hzà2kHz

Détermine la fréquence de coupure entre les bas-méduins et les Médiums.

Hi Crossover

Plage: 500 Hz à 20 kHz

Détermine la fréquence de coupure entre les mediums et les aigus.

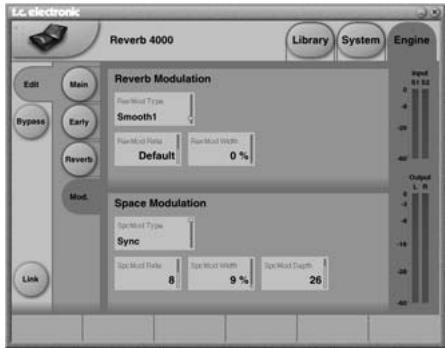

Page Mod

Reverb Modulation

Rev. Mod. Type

Sélectionne le type de modulation.

Rev. Mod. Rate

Plage: -100, défaut, +100

Vous permet de décaler la vitesse du LFO par rapport aux réglages d'usine affectés à chaque type.

Rev Mod Width

Plage : 0 % à 200 %

Determine la largeur de la modulation.

Space Modulation

Space Mod. Type

Sélectionne le type de Space Modulation.

Space Mod. Rate

Plage: -100, default, +100

Vous permet de modifier la vitesse du LFO par rapport au réglage d'usine assigné à chaque type.

Space Mod. Width

Plage: 0 à 100 %

Déterminé la profondeur de la modulation.

Space Mod Depth

Plage: -50, default, +50

Vouspermet de modifier la valeur du parametre

Space Modulation par rapport au réglage d'usine.

Dans l'interface utiliser de la Reverb 4000 les paramètres de cet algorithme sont organisés comme suit :

Home
PREDEL	DECAY	HIDEC
MIDI CC:	MIDI CC:	MIDI CC:
22/54 (DP)	23/55 (DP)	24/56 (DP)
76 (SP)	77 (SP)	78 (SP)
Levels
EARLY	REVERB	DRY
Reverb
LOCUT	LODAMP	HICUT
WIDTH	TYPE	DIFFUSE
BALANCE	DELAY
Early
TYPE	SIZE	POSITION
HICOLOR	LOCUT	BALANCE
Decay
LO	LOMID	HIMID
	HISOFT	HIDEC
Xover
LO	MID	HI
Modulation
TYPE	RATE	DEPTH
Space
Modulation
Type	Rate	Width
Depth

(SP) : Simple Precision

(DP) : Double Precision

Introduction

NonLin est un effet de réverbération avec réglage d'enveloppe, d'attaque, de maintainen (Hold) et de rétablissement (Release). Elle peut générer une ambiance compacte pour les chants, dessons prononçés type années '80 sur les sons de batterie, des effets de réverbération inversée ou des effets spéciaux nouveaux. La Nonlin offre également des effets de Gated Reverb, mais étant donnée qu'elle n'a pas besoin d'être déclenchée, elle peut être utilisée sur tous types de sources.

Sons des années '80 avec fonction Twist

Par rapport aux effets de réverbération du passé, la Nonlin offre une réponse plus longue et plus diffuse avec une résolution accrue, mais un traitement classique à faible densité est également disponible. Cependant, l'utilisation de cet effet fait plus qu'ajouter une enveloppe libre, une réponse régiable et une résolution accrue à ce son classique. L'effect NonLin offre un paramètre Twist qui modifie le son de façon radicale de manière étrange. La fonction Twist peut ne pas toujours être du meilleur goût, mais elle ajoute du piquant à votre créativité et ajoute du caractère à toute source du mixage.

Page principale (Main)

Envelope

Pre Delay

Plage:0-500ms

Le pré-délai déterminé le déclenchement du générateur d'enveloppe. Il permet d'obtenir de la profondeur et de la définition dans le mixage, ou de synchroniser l'effet sur le tempo. Les retards de 10-40 ms peuvent être utilisés sur les percussions. Pour un effet de Slap dense sur un chant, utilisez une valeur de 70-150 ms.

Attack

Plage:0-500ms

Déterminé le temps d'attaque (géénération) de l'enveloppe de la réverbération.

La plage max. de ce paramètre dépend des réglages Hold et Release.

Hold

Plage:0-500ms

Déterminé le temps de maintainien (effet total) de l'enveloppe de la réverbération. Pour un son années '80, utilisez une valeur de 60-120 ms.

La plage max. de ce paramètre dépend des réglages Attack et Release.

Release

Plage:0-500ms

Détermine le temps de Release (rétablissement) de l'enveloppe de la réverbération. Pour un son années '80, utilisez une valeur de 0-100 ms. Pour les effets spéciaux avec Gate, utilisez une valeur courte.

La plage max. de ce paramètre dépend des réglages Attack et Hold.

Reverb

Style

Sélectionne le type de base de réverbération soumis au traitement par les paramètres Envelope et Twist. Le paramètre Style doit être considéré comme la sélection d'un algorithme à l'intérieur de l'algorithmme. Les divers Styles offrent différentes caractéristiques de densité, type de diffusion, réponse en fréquence, image stéreo, etc. Sélectionnez un type correspondant à la source utilisée.

Les différences sont accentuees avec une valeur Diffuse et un taux de Twist faible.

Diffuse

Plage : 0 - 100 %

Règle le taux de diffusion appliqué au type de réverbération sélectionné.

Avec des taux de diffusion importants, il se peut que les valeurs d'Attack et de Decay soient légarement affectées.

Twist

Type

Sélectionne le type de traitement appliqué sur la réverbération. Le type d'effet Twist permet d'obtenir des effets très créatifs sur la source. Essayez l'effet sur toutes sortes de sources pour ajouter du caractère au son ou pour le faire reassertir du mixage. Si la réponse devient inconnable, utilisez les réglages Lo et Hi pour containir le son.

Lorsque le taux de Twist est reglé sur 0% , l'effet Twist est inopérant.

Ratio

Plage : 0 - 100 %

Applique le taux de "Twist" selectionné à l'effect.

Lorsque le taux de Twist est regle sur 0% , l'effet Twist est inopérant.

Width

Width

Plage : 0 - 100 %

Determine la largeur stereo en sortie. 0 % correspond à une sortie mono, 100 % à la largeur maximale.

Les paramètres Reverb Style et Diffuse affectent également la largeur stéreo perché de l'effet. La différence de largeur des Styles est plus évidente avec les tauxants du paramètre Diffuse.

Page Level

Levels

Dry Level

Plage: Off - 0 dB

Règle le niveau du signal d'entrée traité par le moteur. En configuration départ/retour, laissez le paramètre Dry sur Off.

Wet Level

Plage: Off - 0 dB

Niveau de sortie du signal traité.

Filter

LoCut

Plage: 20 Hz à 20 kHz

Filtre coupe-bas en entree de reverbération.

Hi Cut

Plage: 20 Hz à 20 kHz

Filtre coupe-haut en entrée de réverbération.

Dans l'interface utiliser de la Reverb 4000 les paramètres de cet algorithme sont organisés comme suit :

Home

ATTACK HOLD RELEASE

MIDI CC:		MIDI CC:		MIDI CC:
22/54	(DP)	23/55	(DP)	24/56	(DP)
76	(SP)	77	(SP)	78	(SP)

Levels

WET DRY

Reverb

LOCUT		HICUT
WIDTH	STYLE	DIFFUSE
PREDEL

Twist

TYPE RATIO

(SP) : Simple Precision

(DP) : Double Precision

Introduction

La DVR-2 est une superbe réverbération générique avec une vérable couleur Vintage. La Reverb 4000 contient des réverbérations génériques et bases sur la source. Vous trouvrez de plus amples informations sur les réverbérations génériques dans ce mode d'emploi, mais ce terme est utilisé pour déscrie un effet de Sustain flatteur, qui peut être appliqué à de multiples sources du mixage. Ilajoute peu de caractère mais n'affecte que très peu le son initial : l'effect est "dilué" ou "lavé". Ilajoute de l'espace au son, ainsi qu'une modulation plus ou moins prononcée.

Simulation d'un son classique

La création de la DVR-2 a pris plusieurs années, avec comme but, la simulation de la réverbération la plus classe : l'EMT250. Une réverbération à la sonorité particulièrement belle — la création de la DVR-2 a impliqué la synergie de nombreux aspects conceptuels...

Aspect matériel : Quelle était la précision des convertisseurs et comment étaient-ils concus dans les années '80 — avecquelle pré-accentuation,quel étalonnage de bloc, linéarité, filtrres,etc.?Quel traitement etquelle mémoire RAM était disponible ;quelle était la fréquence d'échantillonnage,etc. ?

Aspect logiciel : Quel type de traitement était appliqué par les codes de programmation, quels types de troncation et de bruit de fond résultataient du traitement, comment reproductive avec précision la faible fréquence d'échantillonnage, et comment transférer tous ces paramètres sur une plate-forme numérique moderne à DSP ?

Perception: Comment s'assurer que les caractéristiques du processeur original seraient réservées? Modulation douce, caractéristiques de réponse, espace sonore, distorsion, saturation, etc. Des centaines d'heures passées à écouter et à mesurer.

Aspect utiliser : Les quatre paramètres de base de l'EMT250 étaient disposés de façon claire, offrant une interface utilisé extrémement ergonomique tout en offrant des interactions internes complexes et optimisées. La DVR-2 regroupe tous ces aspects et paramètres. Nous avons conservé la structure

d'E/S (entree mono et sorties stereo et Quad).
Meilleure que I'originale?

Bien qu'en mode normal la DVR-2 offre le son d'une 250 parfaitement alignée, avec ses défauts simulés par DSP, l'algorithmme peut également être utilisé en mode haute résolution. Cette fonction atténue sensiblement le bruit de fond — utilisez vos oreilles pour déterminer si cet élément est un "plus" pour vos applications spécifiques.

Remarque: La plupart des contraintes et critères mentionnés ci-dessus produit un résultat audio non-lineaire, ce qui donne un résultat brut et statique si vous essayez d'échantillonner un processeur original.

L'émulation précise rendonneille justice au processeur original d'un point de vue audio. Le son peut également etre régèle.

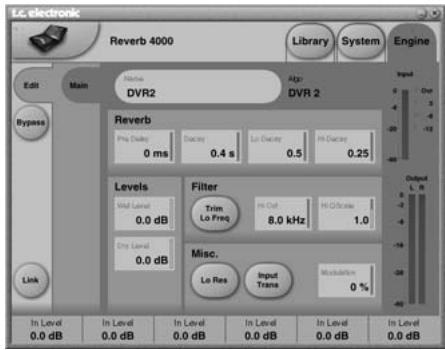

Page principale (Main)

Reverb

Pre Delay

Plage:0,20,40 et 60 ms

Le pré-délai correspond au temps mis à la réverbération pour être transmise en sortie.

Decay

Plage: 0.2 - 4,5 s

Determine le temps de Decay général.

Lo Decay

Plage:0,5à2

Multipicateur de temps de déclin (Decay) pour les basses fréquences. Avec un réglage de "x 1", le déclin des basses fréquences est égal au temps défini par le paramètre Decay.

Hi Decay

Plage: 0,5 à Max.

Multipicateur de temps de déclin (Decay) pour les hautes fréquences. Avec un réglage de "x 1", le déclin des hauteures fréquences est égal au temps définir par le paramètre Decay.

Levels

Wet Level

Plage: Off - 0 dB

Règle le niveau de la réverbération en sortie.

Dry Level

Plage: Off - 0 dB

Règle le niveau du signal non traité en sortie.

Filter

Hi Cut

Filtre coupe-haut de la DVR-2 permettant de limiter ou d'étendre la réponse dans les aigus.

Hi Q Scale

Correspond aux potentiomètres ajustables à l'intérieur des anciennes réverbérations et utilisés pour égaliser les différences de réponse dues aux variations de tolération des composants utilisés. Utilisez le paramètre Q-Scale avec le paramètre HiCut pour adapter la réponse dans les aigus selon vos souhaits.

Trim Lo Freq

Attenuation subtile des fréquences graves sélectionnées.

Misc.

Lo Res

Fait passer la DVR-2 sur une résolution inférieure. Ajoute un son plus Vintage et plus grossier ainsi que du bruit de fond, permettant de simuler les réverbérations Vintage.

Input Trans

Simule le son des transformateurs d'entrée utilisés dans les réverbérations Vintage. Utilisez ce paramètre pour creer un son Vintage chaud. Très efficace avec des temps de déclin courts.

Modulation

Détermine la profondeur de la modulation. Le réglage normal correspond à 100 %.

Augmentez si vous souhaitez obtenir un son plus fluide, comme un Chorus.

Dans l'interface utiliser de la Reverb 4000 les paramètres de cet algorithme sont organisés comme suit :

Home
PREDEL	DECAY	HIDEC
MIDI CC:	MIDI CC:	MIDI CC:
22/54 (DP)	23/55 (DP)	24/56 (DP)
76 (SP)	77 (SP)	78 (SP)
Levels	WET	DRY
Reverb TRIMLO	QSCALE	HICUT
Decay LO	RATIO	HIDEC
Misc. MODDPTH	LORES	INTRANS

(SP) : Simple Precision

(DP) : Double Precision

Page principale (Main)

Reverb 1 - Reverb 2

Link

Le mode Link permet de coupler les paramètres des Reverb s 1 et 2. par exemple, si "Link 1 + 2 " est sélectionné, le Master Decay des Reverb 1 et Reverb 2 est contrôle par un seul champ de valeur.

Pre Delay

Plage:0-300ms

Règle le pré-délai.

Decay

Règle le temps de déclin général.

Hi Decay

Multipicateur de déclin pour les aigus de la Reverb A. Avec une valeur de "x 1", le déclin des aigus est égal au temps de Decay initial.

Wet Level

Plage: Off à 0 dB. Niveau d'entrée.
Si le signal d'entrée est proche du niveau pleine échelle et/ou si vous utilisez des temps déclins longs, il peut être nécessaire d'attenuer le niveau d'entrée pour éviter la surcharge.

Dry Level

Plage: Off à 0 dB. Niveau du signal non traité. En utilisation en départ/retour, le paramètre doit être régle sur Off.

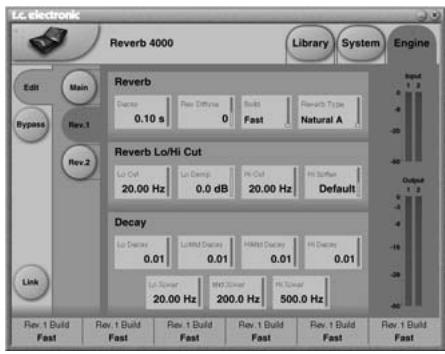

Page Rev1/Rev2

Reverb

Decay

Déterminé le Master Decay général. Ce paramètre est également disponible sur la page principale Main.

Rev. Diffuse

Plage: -50 à +50

Ce paramètre décale la diffusion par rapport à ce qui est considéré comme pour un temps de déclin donné.

Build

Sélectionne la vitesse de début de la réverbération (attaque).

Reverb Type

En seLECTIONnant divers types ou différentes versions (A, B, C, D), vous obtenez des réponses sans corrélation.

Reverb Lo/Hi Cut

Lo Cut

Plage:20Hzà200Hz

Determine la fréquence du filtré coupe-bas.

L'atténuation est contrôle par le réglage Lo Damp.

Lo Damp

Plage:0à-18dB

Atténuation des fréquences inférieures à la fréquence de coupure déterminée par le paramètre Lo Cut.

Hi Cut

Plage:20Hzà20kHz

Déterminé la fréquence du filtré coupe-haut.

Hi Soften

Adoucit les haute fréquences.

Decay

Lo Decay

Plage:0,01à2,5

Multipicateur de temps de declin par rapport au Master Decay, pour les fréquences inférieures au paramètre Lo Xover.

LoMid Decay

Plage:0,01a2,5

Multipicateur de temps de déclin par rapport au Master Decay, pour les fréquences supérieures au paramètre Lo Xover.

HiMid Decay

Plage:0,01à2,5

Multipicateur de temps de declin par rapport au Master Decay, pour les fréquences inférieures au paramètre Mid Xover.

Hi Decay

Plage:0,01à2,5

Multipicateur de temps de déclin par rapport au Master Decay, pour les fréquences supérieures au paramètre Mid Xover.

Lo Xover

Détermine la fréquence de coupure entre les filtres Lo et LoMid Decay.

Mid Xover

Détermine la fréquence de coupure entre les filtres LoMid et HiMid Decay.

Hi Xover

Déterminé la fréquence de coupure entre les filtres HiMid et Hi Decay.

Dans l'interface utiliser de la Reverb 4000 les paramètres de cet algorithme sont organisés comme suit :

Home
PREDEL	DECAY	HIDEC
MIDI CC:	MIDI CC:	MIDI CC:
22/54 (DP)	23/55 (DP)	24/56 (DP)
76 (SP)	77 (SP)	78 (SP)
Home B
PREDELB	DECAYB	HIDECB
Levels
	WET A	DRY A
	WET B	DRY B
Reverb A
LOCUT	LODAMP	HICUT
DECAY	TYPE	DIFFUSE
BUILD
Reverb B
LOCUT	LODAMP	HICUT
DECAY	TYPE	DIFFUSE
BUILD
Decay A
LO	LOMID	HIMID
	HISOFT	HIDEC
Xover A
LO	MID	HI
DECAY B
LO	LOMID	HIMID
	HISOFT	HIDEC
Xover B
LO	MID	HI
Link
LINK

(SP) : Simple Precision
(DP) : Double Precision

Cet effet offre une simulation unique et précise d'environnements acoustiques.

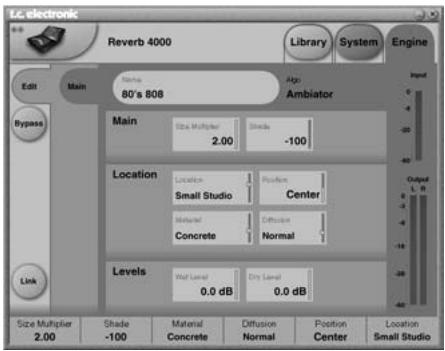

Page principale (Main)

Main

SIZE

Plage:0,5à2

Multipicateur. "1" est la valeur par défaut et la taille prévue par le concepteur.

SHADE

Plage:100à100

Le paramètre Shade "dose" les paramètres Material/Diffuse en même temps. Alors que les paramètres Material et Diffuse Type définissant le "son" ou la "couleur" de l'ambiance, le paramètre Shade ajoute ou enlève de la définition.

Locations

Location Type

Plage: 40 x 40 pieds, Big Studio, Box Car, Mid Studio, Small Corridor, Small Studio, Medium Room, Corner Close et Corner Far.
Définit le type d'espace acoustique simulé.

Position

Plage : -100 (gauche) à 100 (droite) - 0 est le centre.

Panoramaque des réflexions généraes.

Material

Plage: Marble (marbre), Plaster (platre), Concrete (ciment), Brickwall (mur de briques), Mineral Wool (laine de roche) et Wood (bois). Le paramètre Material fait partie des paramètres Shade et déterminé le son global.

Diffusion

Plage: Off, Normal, Metal et Smooth Sélectionne les types de diffusions/obstacles ou désactive les diffusions. Le taux de diffusion fait partie des paramètres Shade.

Levels

Wet Level

Plage: Off à 0 dB
Niveau de signal traité de l'algorithmme.

Dry Level

Plage: Off à 0 dB
Niveau de signal non traité de l'algorithmme.

Dans l'interface utilisé de la Reverb 4000, les paramètres de cet algorithme sont organisés comme suit :

Home	SIZE	SHADE
	MIDI CC:	MIDI CC:
	23/55 (DP)	24/56 (DP)
	77 (SP)	78 (SP)
Levels	WET	DRY
Location	MATERIALIA	POSITION
TYPE		DIFFTYPE

(SP) : Simple Precision

(DP) : Double Precision

Page principale (Main)

Decay

Plage : Variable selon le paramètre Rev Type.

Déclin général de la Reverb A

Pre Delay

Plage:0-300ms

Pré-délai de la totalité de la réverbération.

Rev Type

Sélectionne le type de réverbération.

Variation/Color

Diffuse

Plage: -50 à +50

Déterminé le taux de diffusion

Tweak

Plage: -25 à +25

La valeur par défaut est de 0 et la valeur est déterminée par le concepteur. Vous pouvez essayer des variations de résonance en modifier le paramètre Tweak qui modifie les temps de retard de l'algorithmé et modifie la structure de l'algorithmé.

Lo Color & Hi Color

Réglage de couleur global de la réverbération.

Hi Fact

Plage: -25 à +25

Determine le facteur du filtré coupe-haut.

Levels

Early Level

Plage: -100 à 0 dB

Paramètre de niveau des premières réflexions de l'algorithmme. Augmentez pour accentuer la définition de la piece. Diminuez pour faire reassertir la partie diffuse de l'algorithmme.

Reverb Level

Plage: -100 dB à 0 dB

Niveau de sortie du champ diffus de

l'algorithmme. Lorsque Rev Level est regle sur

Off, l'effet ne contient que les premières réflexions.

Dry Level

Plage: -100 à 0 dB

Attenue le niveau du signal non traité en sortie,

laissant les niveaux Reverb et Early Level

ineffectés. La valeur Off coupe le signal non

traité en sortie.

WET

Plage: -100 à 0 dB

Niveau de sortie du champ diffus de

I'algorithme. Lorsque Rev Level est regle sur

Off, l'effet ne contient que les premières

reflexions.

Modulation

Type

Plage : Selon le paramètre Rev Type

Variations de modulations sur les types de

réverbération.

Rate

Plage: -25 à +25

Youspermdetode modifierla vitesseduLFOpar

rapport à sa valeur d'usine affectée à chaque

type.

Depth

Plage: -25 à +25

Vouspermet de modifier la profondeur de la

modulation par rapport à sa valeur d'usine.

Dans l'interface utiliser de la Reverb 4000 les paramètres de cet algorithme sont organisés comme suit :

Home
PREDEL	DECAY	HIFACT
MIDI CC:	MIDI CC:	MIDI CC:
22/54 (DP)	23/55 (DP)	24/56 (DP)
76 (SP)	77 (SP)	78 (SP)
Levels
EARLY	REVERB	DRY
Reverb
LOCOLOR	HICOLOR	HIFACT
REVTYPE	TWEAK	DIFFUSE
Modulation
TYPE	RATE	DEPTH

(SP) : Simple Precision
(DP) : Double Precision

REVERB 4000 - RÉVERBÉRATION HAUTE DÉFINITION

Fonction		Transmis	Reconnu	Remarques
Basic Channel	Défaut	1	1
	Modifié	1-16	OMNI-1-16
Mode	Défaut
	Messages	X	X
	Modifié
Note Number		X	X
	True Voice	X	X
Velocity	Note ON	X	X
	Note OFF	X	X
After Touch	Notes	X	X
	Canal	X	X
Pitch Bend		X	X
Control Change		O	O
Prog Change		O	O
SysEx		O	O
Common	Song Pos	X	X
	Song Sel	X	X
	Tune
System real time	Horloge	X	X
	Commandes	X	X
Messages Aux	Local ON/OFF	X	X
	All Notes OFF	X	X
	Active Sense	X	X
	Reset	X	X

Entrées/sorties numériques
Connecteurs :	XLR (AES/EBU)
	RCA (S/PDIF)
	Optique (Tos-link, ADAT)
Formats :	AES/EBU (24 bits),
	S/PDIF (24 bits), EIAJ CP-340, IEC 958,
	EIAJ Optique (Tos-link),
	ADAT Lite pipe (24 bits)
Dither de sortie :	Dither HPF/TPDF 8-20 bits, sortie indépendante
Entrée WordClock :	RCA, 75 Ohms, 0,6 à 10 Vc-c
Fréq. d'échantillonnage :	32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
Temps de traitement :	0,2 ms à 48 kHz
Réponse E/S directe :	0 à 23,9 kHz ± 0,01 dB à 48 kHz
	0 à 47,9 kHz ± 0,01 dB à 96 kHz
Entrées analogiques
Connecteurs :	XLR symétrique (point chaud sur broche 2)
Impédance :	20 kOhms
Niveau d'entrée max . :	+22 dBu (symétrique)
Niveau entrée min. (0 dBFS) :	-10 dBu
Sensibilité :	Avec réserve dynamique de 12 dB : -22 dBu à +10 dBu
Conversion A/N :	24 bits (6,144 MHz Delta Sigma à 48/96 kHz)
Retard A/N :	0,8 ms à 48 kHz, 0,4 ms à 96 kHz.
Plage dynamique :	>103 dB (non pondérée, bande sur 22 kHz), >106 dB(A)
DHT :	-95 dB (0,0018 %) à 1 kHz, -6 dBFS (FS à +16 dBu)
Réponse en fréquence :	10 Hz à 20 kHz : +0/-0,2 dB à 48 kHz
	10 Hz à 45 kHz : +0/-1 dB à 96 kHz
Diaphonie :	<-80 dB, 10 Hz à 20 kHz
	type -100 dB à 1 kHz
Sorties analogiques
Connecteurs :	XLR symétrique (point chaud sur broche 2)
Impédance :	100 Ohms (transformateur actif)
Niveau de sortie max . :	+22 dBu (symétrique)
Plage de sortie pleine échelle :	-10 dBu à +22 dBu
Conversion N/A :	24 bits (6,144 MHz Delta Sigma à 48/96 kHz)
Retard N/A :	0,57 ms à 48 kHz, 0,28 ms à 96 kHz
Plage dynamique :	>+100 dB (non pondérée, sur 22 kHz), >=104 dB(A)
DHT :	-82 dB (0,008 %) à 1 kHz, -6 dBFS (FS à +16 dBu)
Bande passante :	10 Hz à 20 kHz : +0/-0,5 dB à 48 kHz
	10 Hz à 45 kHz : +0/-3 dB à 96 kHz
Diaphonie :	<-60 dB, 10 Hz à 20 kHz
	type -90 dB à 1 kHz
EMC
Conforme aux normes :	EN 55103-1 et EN 55103-2
	FCC alinéa 15, Classe B
	CISPR 22, Classe B
Sécurité
Certification :	IEC 60065, EN 60065, UL 6500 et
	CSA E65, dossier CSA n° LR108093

Du fait de l'amélioration
constante de nos produits, ces
caracteristiques sont sujettes à
modification sans préavis.

Utilisation

Température :

0^ C ÷ 50^ C

Température de stockage :

-30° C à 70° C

Humidité :

90% max., sans condensation.

Interface PCMCIA

Connecteur :

Interface de gestion

MIDI:

In/Out/Thru : DIN 5 broches

GPI, Pedale, Fader :

Jack 6,35 mm

Généralités

Finition :

Façade en aluminium anodisé

Boitier acier plaqué et peint

Écran :

LCD graphique 56 x 128 pixels

Dimensions :

483 (19 pouces) x 44 x 208 mm

Poids :

2,35 kg

Tension secteur :

100 à 240 Vca, 50 à 60 Hz

(sélection automatique)

Consommation electrique :

<20 Watts

Autonomie de pile interne :

10 ans

Garantie

Pièces et main d'oeuvre :

1 an

No	Name	Preset Derives from	Algorithm
1	Large Hall	S-6000	VSS-4
2	Crystal Hall		DVR
3	Soft Hall	S-6000	Rev-4
4	Back There	M-3000	VSS-3
5	Studio 40x40 ft	M-3000	VSS-3
6	Rich Hall		VSS4
7	Wooden Chamber		VSS4
8	Wiener Halle		VSS4
9	Concert Gebouw		VSS4
10	DTuned Hall		VSS4
11	Cincinnati Music Hall	S-6000	VSS-4
12	VSS4 Chamber	S-6000	VSS-4
13	Vocal Bright	M-3000	VSS-3
14	Medium Hall	S-6000	VSS-4
15	Joy Hall	S-6000	VSS-4
16	Europe Orch Hall	S-6000	VSS-4
17	Show Hall	S-6000	VSS-4
18	Back Wall Hall	S-6000	VSS-4
19	Natural Hall	S-6000	VSS-4
20	Big Orch Hall	S-6000	VSS-4
21	New Age Hall	S-6000	VSS-4
22	Warm Slap Hall	S-6000	VSS-4
23	Bright Slap Hall	S-6000	VSS-4
24	Erase"Verb"	S-6000	VSS-4
25	Alone In The Dark	S-6000	VSS-4
26	Shortstop Hall	S-6000	VSS-4
27	Big Jazz Scene	S-6000	VSS-4
28	Large Clear Hall	S-6000	VSS-3
29	Warm Cathedral	M-3000	VSS-3
30	Ambient Hall	M-3000	VSS-3
31	Bright Theatre	M-3000	VSS-3
32	Church	M-3000	VSS-3
33	Vocal Hall 1	M-3000	VSS-3
34	Vocal Deep	M-3000	VSS-3
35	Boston Garden Hall	M-3000	VSS-3
36	Amsterdam Hall	S-6000	Rev-4
37	Showtime	S-6000	Rev-4
38	Cool Pop Ballad		VSS-4
39	Live Pop Ballad		VSS-4
40	GM Hall <M5>
41	Church1 <M5>
42	Church2 <M5>
43	480 Hall <M5>
44	SlapHall <M5>
45	WoodHall <M5>
46	5000Hall <M5>
47	Live VoxHall		VSS-4
101	Small Blanket Room	S-6000	VSS-4
102	Church Coffee House	S-6000	VSS-4
103	Dirty Room	S-6000	Rev-4
104	Puk Drum Ambience	M-3000	VSS-3
105	80X80 feet Box	S-6000	Ambiator
106	DrewRoom <M5k>		VSS3
107	HomeRoom <M5k>		VSS3
108	Library		Rev4
109	Spanking Room		Rev4
110	DTuned Ambience		VSS3
111	Cozy Corner	S-6000	Rev-4
112	Live 2	S-6000	Rev-4
113	Small Studio	S-6000	Ambiator
114	Small Wood Room	M-3000	VSS-3
115	Studio Live Room	S-6000	Rev-4
116	Small Room	S-6000	VSS-4
117	Medium Room	S-6000	VSS-4
118	Dark Red Velvet	S-6000	VSS-4
119	Tight & Round	S-6000	VSS-4
120	Conga Lounge	S-6000	VSS-4
121	Snare Room	S-6000	VSS-4
122	Kick Room	S-6000	VSS-4
123	Small Hall	S-6000	VSS-4
124	Generic Live Club	S-6000	VSS-4
125	Flat Rap Club	S-6000	VSS-4
126	Overhead Mics	M-3000	VSS-3
127	In The Room	M-3000	VSS-3
128	Tight & Natural	M-3000	VSS-3
129	Store Room	M-3000	VSS-3
130	Furnished Room 2	M-3000	VSS-3
131	A Small Room	M-3000	VSS-3
132	Stretched Room	S-6000	Rev-4
133	Slaugterhouse	S-6000	Rev-4
134	Medium Basement	S-6000	VSS-4
135	Box 40x40 ft	S-6000	Ambiator
136	Subtle Studio	S-6000	Ambiator
137	Box Car	S-6000	Ambiator
138	Subtle Room	S-6000	Ambiator
139	Small Corridor	S-6000	Ambiator
140	Subtle Wood	S-6000	Ambiator
141	Close to the Corner	S-6000	Ambiator
142	Far from the Corner	S-6000	Ambiator
143	Subtle Big	S-6000	Ambiator
144	Rock Vocal Room		VSS-4
145	Short Rock Snare		Rev-4
201	EMT 250	S-6000	DVR-2
202	Long Vocal	S-6000	DVR-2
203	EMT 140	S-6000	Rev-4
204	SteelPlate <M5>		VSS3
205	GoldPlate <M5>		VSS3
206	Pure Plate		Rev4
207	Vocal Plate+Delay		DVR2
208	Mellow Plate		VSS3
209	Chorused Plate		DVR2
210	DTuned Plate		Rev4
211	Dark Room	S-6000	DVR-2
212	Bright Chamber	S-6000	Rev-4
213	Dance Lead	S-6000	VSS-3
214	Dirty Plate	S-6000	Rev-4
215	Long Perc	S-6000	DVR-2
216	EMT 140 Short	S-6000	Rev-4
217	EMT 140 Long	S-6000	Rev-4
218	St. Joseph Church	S-6000	Rev-4
219	Dome Chapel	S-6000	Rev-4
220	Museum	S-6000	Rev-4
221	Indoor Arena	S-6000	Rev-4
222	Vocal Plate	S-6000	Rev-4
223	Wood Diffuse	S-6000	Rev-4
224	Jazz Plate	S-6000	Rev-4
225	Medium String Hall	S-6000	VSS-4
226	Eternal Piano	S-6000	VSS-4
227	Bright Plate	M-3000	VSS-3
228	Dual Plate	S-6000	VSS-4TS
229	2 Rooms	S-6000	VSS-4TS
230	2 Halls 4 You	S-6000	VSS-4TS
231	Dual Backyard	S-6000	VSS-4TS
232	Super Strings	S-6000	DVR-2
233	Nice Vocal	S-6000	DVR-2
234	Ballad Vocal	S-6000	DVR-2
235	Church	S-6000	DVR-2
236	String Hall	S-6000	DVR-2
237	Nice 4 Perc	S-6000	DVR-2
238	Scoring Stage	S-6000	DVR-2
239	Snare Plate		Rev-4
No	Name	Preset Derrives from	Algorithm
301	Tight NonLin	S-6000	NONLIN-2
302	AMS NonLin A	S-6000	NONLIN-2
303	Garage Gate	S-6000	NONLIN-2
304	Cheap Spring	S-6000	Rev-4
305	Light Starburst	S-6000	NONLIN-2
306	TajMahal <M5>		VSS3
307	AutoPan Gate		Nonlin2
308	Xplode Gate		Nonlin2
309	Reverse Ramp		Nonlin2
310	Dixie Chicken		Nonlin2
311	AMS NonLin B	S-6000	NONLIN-2
312	Whisper	S-6000	NONLIN-2
313	KitFig1	S-6000	NONLIN-2
314	KitFig2	S-6000	NONLIN-2
315	Drummy	S-6000	NONLIN-2
316	Electronic Megaphone	S-6000	NONLIN-2
317	Spacedome PA	S-6000	NONLIN-2
318	NonLin Bright	S-6000	NONLIN-2
319	Muffled Pipe Vocal	S-6000	NONLIN-2
320	Breathing 130BPM	S-6000	NONLIN-2
321	Kick Thundergate	S-6000	NONLIN-2
322	Snare Boinkygate	S-6000	NONLIN-2
323	Thick Slapback	S-6000	NONLIN-2
324	Tight Stereo Slap	S-6000	NONLIN-2
325	Dense Dark Room	S-6000	NONLIN-2
326	Dense Arena	S-6000	NONLIN-2
327	NonLin Slap	S-6000	NONLIN-2
328	Ricochet Verb	S-6000	VSS-4
329	Tight & Smooth		VSS-3
330	80's 808	S-6000	Ambiator
331	Studio Spring		Rev-4
332	Nonlin Vocal		Nonlin-2
333	RichVerb <M5>		VSS-3
