| Type de produit | Amplificateur audio pour basse |
| Marque | TC Electronic |
| Modèle | RH450 |
| Dimensions | 275 x 290 x 66 mm (10,8" x 11,4" x 2,6") |
| Poids | 4 kg (8,8 lb) |
| Alimentation | Universelle 100-240 V, 50/60 Hz, auto-sensible |
| Puissance de sortie | 450 W (800 W crête) |
| Impédance d'entrée | 1 MΩ / 100 pF |
| Contrôles de tonalité | Bass, Lo-Mid, Hi-Mid, Treble avec fréquences centrales ajustables |
| TubeTone™ | Simulation de préampli et amplification de puissance à tubes (0-12) |
| SpectraComp™ | Compression spectrale 3 bandes avec auto make-up gain |
| Mémoires utilisateur | 3 emplacements (sauvegarde de tous les réglages sauf volume Master et Mute) |
| Accordeur intégré | Chromatique haute précision, référence ajustable 438-445 Hz |
| Sortie haut-parleur | Combiné Speakon / jack 6,35 mm, charge min. 4 Ω |
| Sortie ligne symétrique | XLR avec transformateur d'isolation, pré/post |
| Sortie numérique | XLR AES/EBU 24 bit/96 kHz |
| Sortie casque | Jack 6,35 mm, ampli casque qualité studio, compatible 40-600 Ω |
| Entrée auxiliaire (Rehearse) | Entrée stéréo RCA, compatible iPod®/MP3 |
| Boucle d'effet (Insert) | Point d'insertion préampli/ampli de puissance en jack 6,35 mm |
| Accessoires inclus | Câble d'alimentation, câble RCA vers mini-jack, manuel |
| Entretien et nettoyage | Nettoyer avec un chiffon sec. Ne pas obstruer les ouïes de ventilation. |
| Sécurité | Mise à la terre essentielle. Débrancher en cas d'orage. Ne pas ouvrir. |
| Compatibilité électrique | Prise IEC standard, adaptable mondialement (100-240 V) |
| Certifications | CE, EN 60065, EN 55103-1/2, NMB-003 (Canada), Classe B (FCC) |
| Réparabilité | Aucun élément interne réparable par l'utilisateur. Confier à un technicien qualifié. |
FOIRE AUX QUESTIONS - RH450 TC ELECTRONIC
Pour le mode Mute, appuyez sur MUTE pour un accordage silencieux.
Questions des utilisateurs sur RH450 TC ELECTRONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice RH450 - TC ELECTRONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RH450 de la marque TC ELECTRONIC.
MODE D'EMPLOI RH450 TC ELECTRONIC
1 Lisez ces instructions.
2 Conservez ces instructions.
3 Tenez compte des averlissesements.
4 Suivez toutes les instructions
5 N'tilisez pas cet appareil pres de I'eau.
6 Nettoyez l'appareil à l'aide d'un chiffon sec.
7 N'obstruez que les ouïres de ventilation. Installeze l'appareil en respectant les instructions du fabricant.
8 Eloignez l'appareil des sources de chaleur : radiateurs, bouches de chaleur, foures et autres (y-comprises les amplificateurs).
9 Respectez le dispositif de mise à la terre de la prise secteur. Une prise polar isée est équipée de deux fiches, l'une plus large que l'autre. Une prise avec borne de terre est équipée de deux fiches et d'une borne de terre. La fiche large, ou la borne de terre, sont garantes de votre sécurité. Si la fiche secteur fournie avec l'apparoil ne correspond pas à la prise secteur de votre installation, faites replacérer cette dernière par un électricien.
10 Disposez les cables de sorte quils ne puissant pas ete piétinés, coincés ou pincés ; une attention toute particulie doit etre accorded au niveau des prises secteur et de I'embase secteur de I'appareil.
11 Utilisez uniquement les cables/accessoires recommendes par le fabricant.
12 Utilisez uniquement le chariot, pied, support, etc., spécifié par le fabricant ou vendu avec l'appareil. Lorsque vous utilisez un chariot, soyez très prudent lorsque vous le déplacer pour éviter toute chute et tout accident.
13 Debranche cet apparéil du secteur lors des orages ou des longues périodes d'intilisation.
14 Adressez-vous à un technicien qualifié pour toute réparation. L'intervention d'un technicien est nécessaire dans les cas suivants: le cordon d'alimentation ou la prise secteur sont endomagés, des corps étrangers ou du liquide se sont introductifs dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, l'appareil montre des signes de dysfonctionnement ou est tombe.
Attention danger!
- Pour évditer tout risque d'électrocution ou d'incendie, ne pas exposer cet apparéil à chaque source liquide (gouttes d'eau, projections liquides, etc.) et voirlez à ne poser aucune object contenant un liquide sur l' apparéil.
- Reliez plusieurs l'appareil à la terre. Utilisez plusieurs un cordon d'alimentation à trois fils avec disposif de mise à la terresemblable à celui foumi avec l'appareil
- Utilisez toujours des cables et connecteurs supportant la tension de l'installation.
Vérifiez toujours la tension en viqueur dans
I'installation.Voir tableau ci-dessous:
Tension Fiche secteur préconisee
110-125V UL817 and CSA C22.2 no 42.
220-230V CEE 7 page VII, SR section
107-2-D1/IEC 83 page C4
BS 1363 de 1984. Caracteristiques pour cable 13 A avec
fusible et embase secteur commutable et non commutable.
Cet'article doit être installé à proximite directe de la prise secteur. La déconnexion doit pouvoir être réalisée facilely.
- Pour complètement isoler l'appareil du secteur, débranchez la fiche secteur de la prise.
- Le cordon secteur doit toujours rester en parfait état de fonctionnement.
- N'installez pas l'appareil dans un espace confiné.
N'ouvrez pas I'appareil. Risque d'electrocution.
Attention :
Toute modification apportée à l'appleil et qui n'est pas expressionné préconseés dans ce manuel invalide votre droit à utiliser ce appleil.
Maintenance
Aucun element inteme n'est reparable par I'utiliseur.
- Confiez toutes les opérations de maintenance à un personnel qualifié
EMC / EMI & CERTIFICAT DE CONFORMITE
Compatibility electromagnetique
Cet apparéil a passé avec succès les tests relatifs aux équipements numériques de classe B (section 15 des réglements fédérales americaires).
Las espaces de la société de l'urbanisme, dont les personnes ne sont concernées, sont largement en relation aux autres sociétés.
Ce matériel génère, utilise et peut émettre des ondes radio qui peuvent, en cas d'installation incorrecte, cause des interférences radio préjudiciaibles aux communications radio. Nous ne pouvons enaucun cas garantir l'absence totale d'interférences dans tous les cas d'installation.
Si ciét équipement est source d'interférences radio et télévision parasites (verifiable en plaçant l'appleair sous/hors tension), nous vous encourageons viviment à résoudre le problème de la façon suivante:
- Réorientez ou déplacez l'antenne de réception.
Eloignez I'appareil du recepteur. - Connectez l'appareil à une ligne secteur différente de celle du récepteur.
- Consultez le revendeur du matériel ou un spécialiste radio/TV.
Pour les utilisateurs au Canada :
Cet apparéil numérique de classe B est conforme à la norme NMB-003 du Canada.
Certificat de conformité
TC Electronic A/S, Sindalsvej 34, 8240 Risskov, Danemark, déclare que le produit:
RH450
Bass amplifier
t- couvert par ce certificat et marqué du label CE, répond aux normes suivantes :
EN 60065 Conditions de sécurité pour
(IEC 60065) les appareils电子iques sur
secteur d'utilisation générale.
EN 55103-1 Norme sur la famille des
produits audio, video, audio
visuels et systèmes d'éclairage
professionnels pour spectacle.
EN 55103-2 Norme sur la famille des
produits audio, video, audio
visuels et systèmes d'éclairage
professionnels pour spectacle.
Section 2:Immunité.
relatives aux directives suivantes :
Consignes de Sécurité Importantes a
Certificat de Conformité .
Table des matieres 3
Introduction 4
Guide de mise en route rapide 5
OPERATION
PanneauFrontal 6
RC4 13
Panneau arriere 14
APPENDICE
Mode de Protection General 17
Mode de Protection à la surchauffe 17
Spécifications techniques 19

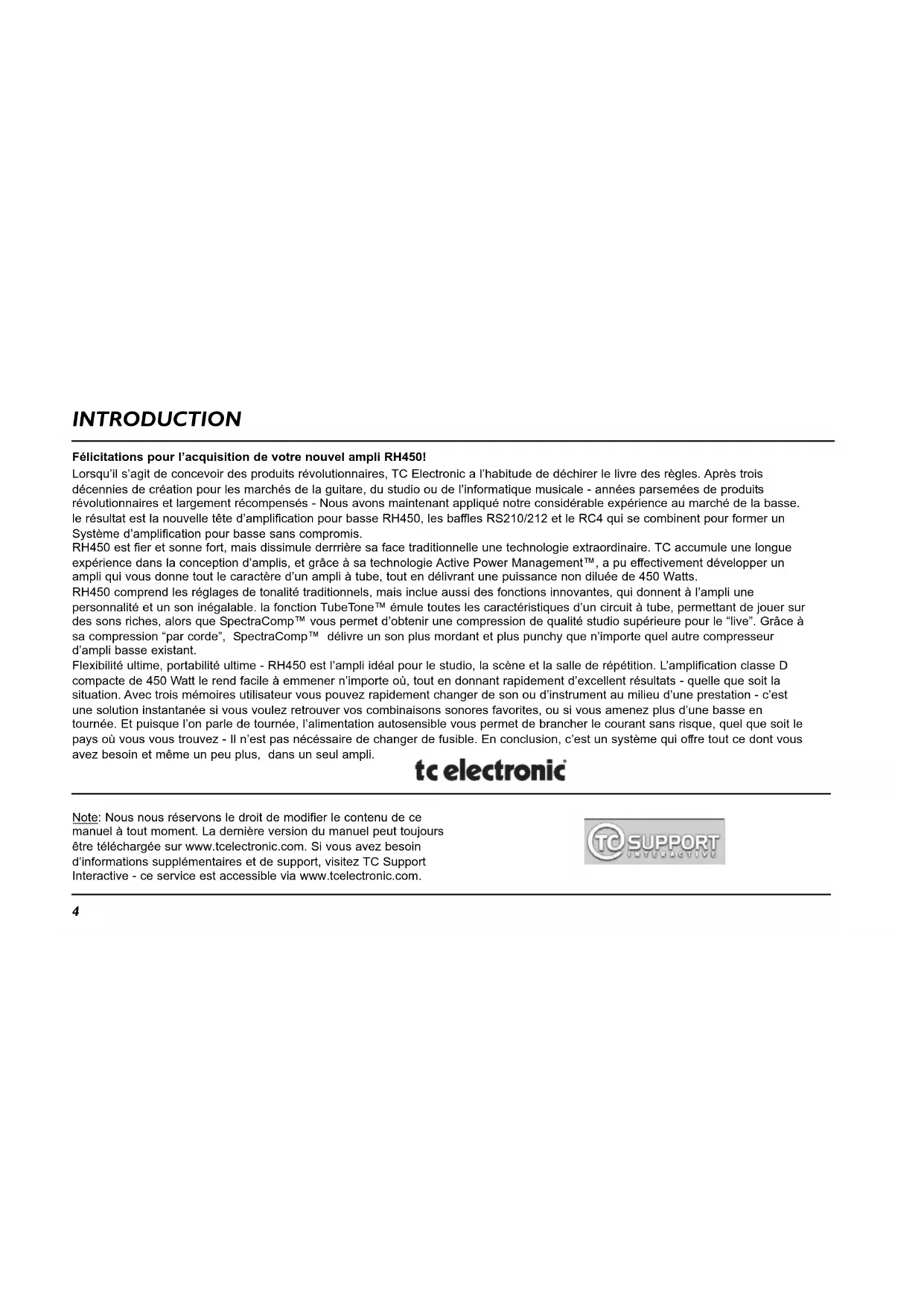

INTRODUCTION
Felcltatons pour l'acquisition de votre nouvel ampli RH450!
Lorsqu'il s'agit de conceiveir des produits revolutionnaires, TC Electronic a l'habitude de déchirer le livre des régles. Àpès trois décennies de creation pour les marchés de la guitare, du studio ou de l'informatique musicale - années parsemées de produits revolutionnaires et largement récompensés - Nous avons maintainant appliqué notre considérable expérience au marché de la salle. le résultat est la nouvelle tête d'amplification pour basse RH450, les baffles RS210/212 et le RC4 qui se combinent pour former un Systeme d'amplification pour basse sans compromis.
RH450 est fier et sonne fort, mais dissimule derriere sa face traditionnelle une technologie extraordinaire. TC accumule une longue experience dans la conception d'amplis, et grâce à sa technologie Active Power Management™, a pu efectivement développper un ampli qui vous donne tout le caractere d'un ampli à tube, tout en délivrant une puissance non diluée de 450 Watts.
RH450 comprehend les réglages de tonalité traditionnels, mais inclue aussi des fonctions innovantes, qui donnent à l'ampli une personnalité et un son inégalable. la fonction TubeTone™ émule toutes les caractéristiques d'un circuit à tube, permettant de jouer sur dessons riches, alors que SpectraComp™ vous permet d'obtenir une compression de qualité studio supérieure pour le "live". Grac à sa compression "par corde", SpectraComp™ délivre un son plus mordant et plus punchy que n'importe quel autre comprésur d'ampli bassé existant.
Flexibilité ultime, portabilité ultime - RH450 est l'ampli idéal pour le studio, la scene et la salle de répetition. L'amplification classe D compacte de 450 Watt le rend facile à emmener n'importe où, tout en donnant rapidement d'excellent résultats - qu'elle que soit la situation. Avec trois mémoires utilisateur vous pouvez rapidement changer de son ou d'instrument au milieu d'une prestation - c'est une solution instantanée si vous voulez retrouver vos combinaisons sonores favorites, ou si vous amenez plus d'uneasse en tournée. Et puisque l'on parle de tournee, l'alimentation autosensible vous permet de brancher le courant sans risque, quel que soit le pays où vous vous trouvez - Il n'est pas nécessaire de changer de fusible. En conclusion, c'est un système qui offre tout ce dont vous avez besoin et même un peu plus, dans un seul ampli.
tc electronic
Note: Nous nous réservons le droit de modifier le contenu de ce manuel à tout moment. La première version du manuel peut toujours être téléchargeée sur www.tcelectronic.com. Si vous avez besoin d'informations supplémentaires et de support, visitez TC Support Interactive - ce service est accessible via www.tcelectronic.com.
SUPPORT INTERACTIVE
GUIDE DE MISE EN ROUTE RAPIDE
Si vous ne pouvezrialment pas attendre...
Voici quelques étapes rapides pour que vous puissiez demarrer à jour en quelques minutes.
Déballage
- Deballez votre ampli RH450 et vos baffles RS210/212.
- Le colis doit containir les éléments suivants:
Amplificateur RH450
Cable d'alimentation
Cable RCA vers mini jack
- Manuel.
- Vérifiez que les articles n'ont pas subi de dommages lors du transport. Si ce cas de figure (improbable) se présente, informez-en le transporter et le fournisseur.
- Conservez tout l'emballage si vous constatéz des avaries car cela peut justifier de manipulations brutes.
- C'est aussi une bonne idée de conserver l'emballage pour d'eventuels futurs transports.
Branchement
- Connectez la sortie jack "Speaker Out" à votre baffle, à l'aide d'un cable haut parleur. Vous pouvez utiliser des cables HP Speakon ou jack 6,35mm.
-

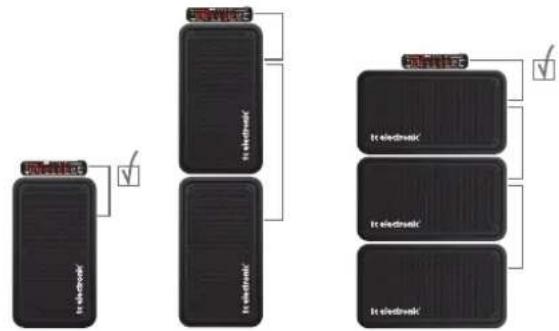

Vous pouvez connecter jusqu'à trois baffles RS210/212 ou deux bafflesquelconques 8 Ohm (charge min. 4 Ohm) Les baffles peuvent etre le TC Electronic RS210/212 ou de n'importe qu'elle autre marque.
-
Connectez le cable d'alimentation et mettez sous tension. L'alimentation du RH450 accepte des tension de 100 à 240 VAC.
- Connectez vous basse à l'entrée "input" en façade.
- Ajustez le gain d'entrée à l'aide du bouton GAIN.
- Ajustez le volume de sortie à l'aide du bouton MASTER
Jouez!
Accessoires
Les articles suivants sont disponibles chez votre magasin de musique:
Baffles RS210 et RS212.
- RC4: C'est un pédalier à quatre boutons qui vous permet de commuter entre les trois mémoires, mais aussi de couper le son pour s'accorder. Le pédalier affiche également les informations de l'accordeur.
- Equerres 19" vous permettant de monter l'ampli dans un rack standard 19".
- Housses souples pour l'ampli RH450 et le pédalier RC4.
- Flight cases pour la tete d'ampli RH450 amplifier et le pédalier RC4.
- Flight cases pour les deux modèles de baffle RS210/212
Vous pouvez vous connecter sur le site www.tcelectronic.com pour obtenir les dernières nouvelles concernant ces produits et autres produits TC Electronic.
Vous pouvez connecter uneasse passive ou active a cette entrée jack 1 / 4" .L'etage d'entree du RH450 est concu pour sadapter a n'importe quel type de transducteur basse.
2+3 - GAIN & LED OVERLOAD
Le gain d'entrée doit être régle le plus haut possible sans saturer l'étage d'entrée. Pour couver le bon réglage, branche simplement votre basse, jouez tout en augmentant le niveau de GAIN jusqu'à ce que la LED OVERLOAD s'éclaire de manière intermittente. Puis réduisez légersement le gain, enfin tournez le bouton de volume MASTER pour commencer à jour.
2-SPECTRACOMP™ (en Mode Shift)
Presse la touche SHIFT. Puis tournez le bouton pour ajuster le niveau de compression SpectraComp
SpectraComp™ utilise une approche de compression dite spectrale ou multibande, ici permettant une compression séparée des bandes de fréquence basses, mediums et aigues. La compression multibande permet une compression largement plus douce et plus transparente sans pour autant ALTERER la dynamique ou le son.
SpectraComp™ est un compresseur évolué, optimisé pour obtenir le meilleur d'un signal de basse. Si vous VOULEZ l'entendre, pressez la touche SHIFT et tournez le bouton tout en jouant. Si vous VOULEZ en savoir plus à ce sujet, consultez la section "SpectraComp en profondeur" ci-dessous. Si vous n'utilise pas les commandes du panneau avant pendant environ 20 secondes, la LED clignotera rapidement, et le RH450 returnera automatiquement en mode normal. En mode normal, le bouton GAIN contrôle le niveau de gain d'entrée.
SpectraComp en profondeur
Reduction de Gain / Compression Metre
Lorsque vous utilisez SpectraComp™, l'anneau lumineux autour du bouton GAIN se dédouble en bargraphe de mesure de compression, et indique la quantité de compression appliquée au signal.
Auto Make-up Gain
La compression réduit par nature les parties les plus fortes et les pica de signal et vous pouvez partager que beaucoup de compresseurs conventionnels "mangent" le niveau de votre signal, résultat en un volume de sortie plus faible.
SpectraComp™ compensate automatiquement la réduction de gain due à la compression, vous donnant un volume de sortie égal.
Spectral Compression comparée à la Compression Pleine Bande
Tous les compresseurs du marché pour la basse se basent sur le principe "pleine bande", ce qui veux dire que le compresseur réagira et compressera de la même manière sur tout le spectre des fréquences (20 Hz à 20 Khz).
De la corde grave MI (ou SI) jusqu'à la corde SOL: La basse électrique à une plage dynamique très large. Lorsqu'on utilise des compresseurs standards, la corde MI - du fait de son énergie supérieure - Contrôle quand et comment le compresseur répond et faconne le signal tout entier. En général il en résultat que la corde SOL n'est jamais compressée, ou bien que- si la
corde SOL commence à sonner correctement - la corde MI est elle trop compressée. Autrement dit: vous doivent des compromis serrés et difficiles.
Avec Spectral Compression, l'ampli RH450 utilise une approche différente qui permet une compression indépendante des bandes de fréquences graves, médiums et aigues. De cette manière, la quantité de compression ajustée est appliquée individuellement à chaque corde de votre basse, et il en résultat une compression plus douce et bien plus transparente.
4 - contrôles de TONALITE
Le RH450 comprend quatre contrôleles de tonalité : Bass, Lo-Mid (medium bas), Hi-Mid (Medium-haut) et Treble (aigues). Ces contrôles ont été ajustés soignement pour couvir quatre plages de fréquences propres à la basse, et devraient vous permettre de régler votre son avec facilité.
Comme vous le savez, chaque instrument a ses propres caractéristiques sonores. Donc, si vous sentez que les contrôles de tonalité du RH450 ne correspondent pas exactement aux féquences que nécessite particulièrement votre instrument, vous pouvez changer le centre des quatre bandes de féquences de l'EQ.
Changement de Fréquence des contrôles de tonalité
Vouspouvezchangeres fréquencesde contrôlesdes quatre bandes de fréquences.C'estceque l'onappelleparfois les "bandes paramétriques"ou"sweepable(àbalayage)" Normalement les boutons BASS,LO-MID,HI-MID et TREBLE
servent à régler le gain de chaque bande d'égaliseur. Pour changer la fréquence centrale d'une bande de l'égaliseur, pressez la touche SHIFT une fois, puis ajustez la fréquence centrale en tournant son bouton respectif.
Example:
PressezSHIFTpuis
tournez le bouton LO-MID
pour changer la fréquence
centrale de ce contrôle
Parfois les contrôles de tonalité "à balayage" peuvent être fastidieux à travailler. Voici un guide pas à pas pour ajuster la bande Low-Mid du RH:
- Augmentez le gain de la bande LOW-MID - Plus vous la boostez, plus il sera facile de trouver la bonne fréquence.
- Pressez la touche SHIFT pour acceder au réglage de fréquence centrale des bandes de l'égaliseur.
- Puis, tout en jouant de votreasse, tournez lentement le bouton LO-MID pour balayer la fréquence bas-médium sur la plage de fréquences. Vous pouvez aussi demander à une autre personne d'effectuer cette manoeuvre tandis que vous jouez.
- Lorsque vous trouvez la fréquence que vous souhaitez contrôler, pressez de nouveau la touche SHIFT pour
returner au contrôle du gain et en regler la quantité nécessaire pour la bande Low-mid.
Lorsque le RH450 est en mode Shift, la touche SHIFT clignotera pour indiquer que vous etes bien dans ce mode. Si vous ne manipulez pas les boutons de reglage de la face avant pendant environ vingt secondes, la LED cligotera rapidement et le RH450 returnera automatiquement en mode normal
Gain et Plages de Fréquences
Plage Bass Freq: 71 Hz à 1120 Hz (défaut: 280)
Gain Bass: -24 dB à +15 dB
(Type Shelving)
PlageFreq. Lo-mid : 100 Hz à 1600 Hz (défaut: 400)

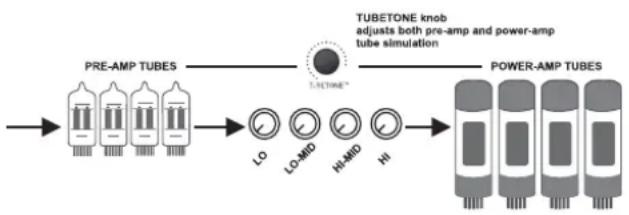

Tubetone™ you permit d'alterer la "personnalité" et le son de votre RH450. Les effets que vous pouvez réaliser vont d'une touche légère, caractéristique de la réponse d'un ampli à tube classique, jusqu'à un son carrément sature, en passant par une "tube attitude" marquee, maisCLSANT.
Contrairement à beaucoup de simulations de tube, Tubetone™ recréée à la fois la section préampli (située en amont de la section de contrôle de la tonalité) et la section amplification de puissance (située après les contrôles de tonalité). Ceci vous permet non seulement la plus flexible et réaliste recreation du veritable son des tubes, mais vous pouvez aussi ALTERER le comportement et le caratère de Tubetone™ à travers les contrôles de tonalité, comme vous le fériez sur un vrai ampli à tube.
Le bouton TUBETONE ajuste la simulation de tube à la fois pour le préampli et l'ampli de puissance.
Pressez Shift puis tournez le bouton TUBETONE pour ajuster le niveau du MEM/preset actif. Si vous ne touche pas les commandes de la face avant du RH450 pendant environ 20 secondes, la LED clignotera rapidement et le RH450 returnera en mode NORMAL. En mode normal, le bouton TUBETONE contrôle l'intensité de l'effet Tubetone™
Plage: -12 dB à 0 dB
6-MASTER
Utilisez le bouton MASTER level pour régler le niveau de sortie général de l'ampli. Le niveau Master contrôle également le niveau de la sortie casque.
7-PHONES
C'est un connecteur jack 1/4" pour casque. Notre ampli casque de qualité studio - comprenant un léger filtre de haut parleur appliqué au son de la basse - assure un son excellent dans le casque. La sortie casque reproduit également tout signal connecté à l'entrée AUX (Rehearsal) présente sur la face arrrière du RH450. Cette fonctionality permet de jourer en même temps qu'un lecteur MP3 (par ex. un iPod®, de connecter la carte son d'un ordinateur ou tout autre source audio jouant des pistes d'accompagnement - excellent pour repêter ou essayer de nouvelles parties sans déranger les voisins.
Notez que le RH450 fonctionne aussi bien avec ou sans baffle de haut parleurs connecté.
Le volume du casque est controlé par le bouton MASTER.
Lorsque un casque est connecté à l'entrée PHONES, la sortie Haut-Parleur de la face arrière du RH450 est inactivée. C'est une fonction très pratique lorsque vous poubez utiliser un mode "silencieux" la nuit: nul besoin de déconnecter le baffle.
Pour obtenir une bonne balance entre le niveau de l'entrée Auxiliaire et le son de la basse, utilisez le contrôle Preset Level. Les réglages de niveau sont sauvégardés dans les mémoires MEM du RH450.
8-MUTE
Le bouton MUTE non seulement coupe les sorties haut-parleur et casque, mais aussi la sortie symétrique. Cela signifie que vous pouvez vous accorder sans qu'aucun son de sorte ni de votre baffle, ni de la sonorisation.
9 - SHIFT
La touche SHIFT permet d'acceder aux fonctions secondaires indiquées en texte rouge sur le panneau avant du RH450. Les boutons de contrôle suivants complrennent une fonction secondaire:
Mode Normal
Mode Shift (pressez SHIFT)
GAIN Profondeur SpectraComp
EQ (1-4) Fréquences Centrales des Bandes EQ
TUBETONE réglage niveau Preset/Memory
Si vous ne touche pas aux commandes de la face avant pendant à peu après vingt secondes, le RH450 revient en mode normal, dans lequel les boutons de contrôle correspondents aux légendes imprimées en blanc.
10-MEM 1/2/3
Le RH450 offre trois mémoires utiliser qui vous permettent de sauvegarder et rappeler sans efforts vos réglages favors.
La sauvégarde de réglages est extrémement simple:
- Effectuez des réglages à votre goût.
- Pressez et maintenance enforcé l'une des touches MEM pendant environ deux secondes.
-Lorsque la touche MEM clignote, vos réglages sont enregistrés. - Pour charger les réglages d'une mémoire MEM, pressez simplement la touche MEM correspondante une seule fois.
Qu'est ce qui est sauvegardé?
Tout paramètre commandé par un bouton rotatif à anneau lumineux est sauvégarde. Cela signifie que tous les réglages de la face avant - mis à part le niveau Master, les touches SHIFT et MUTE - sont sauvégardés.
Pourquoi des réglages MEM?
Meme si beaucoup de bassistes tendent à jour la plupart du temps avec le même son, un grand nombre disposent de plusieurs basses, de styles de jeu, de réglages des micros ou autres facteurs qui nécessitant des changements de réglages sur l'ampli. Nous nous sommes aperçus qu'il serait plus pratique de ne pousser qu'une seule touche au lieu d'avoir à régler plusieurs boutons.

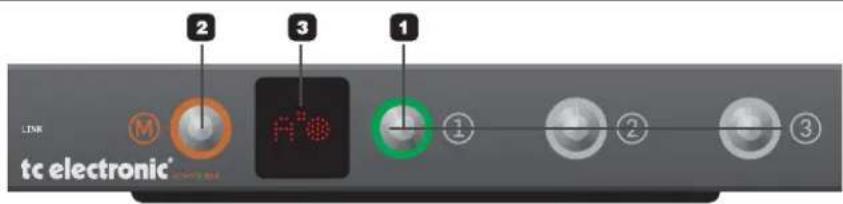

Remote Control (Pédaller de contrôle)
Le pédalier de contrôle optionnel du RH450 - le "RC4" - permet de rappeler les trois mémoires de réglages, de commander la fonction "mute" et d'afficher la fonction d'accordeur.
11-TUNER (Accordeur)
Le RH450 est équipé d'un accordeur de basse haute précision et entierement chromatique. L'accordeur est toujours actif, que le RH450 soit en mode Mute (muet) ou non. Ci-dessous
l'interprétation de l'afficheur:
La note jouée est indiquée sur la partie gauche de l'afficheur
Sur la partie droite de l'afficheur,
- Un cercle indique que la note est juste.
- une flèche pointant vers le droit indique que la note est trop BASSE et devrait être accordée plus haute.
- une flèche pointant à gauche indique que la note est trop haute et devrait être accordée plus bas.
Trop bas - monter Trop haut - descendre Accordée
Notes dièses: C#, D#, F#, G# et A# sont indiquées comme suit:
Exempl - A#
L'accordeur offre également un mode Mute offrant des
informations supplémentaires. Pour activer le mode Mute, pressez simplement la touche MUTE. A present le bouton de contrôle BASS se transforme en un indicateur d'intonation haute résolution, complétant l'affichage de la note et la flèche de la fenêtre accordeur.
Trop bas - monter Trop haut - descendre Accordée
Les indications d'accordage sont aussi affichées dans la fenêtre du pédalier optionnel RC4, vous n'avez plus besoin d'un accordeur séparé. Veuillez consulter la section "RC4" pour en savoir plus sur le pédalier.
Référence d'accordage
La reférence d'accordage par défaut du RH450 est de 440 Hz, comme sur les autres accordeurs. Cependant, vous pouvez désirir n'importe qu'elle reférence entre 438 et 445 Hz.
Pour changer la fréquence de réference d'accordage:
- Si le RH450 est allumé, éteignez le.
- Pressez et maintenance la touche MUTE durant l'allumage.
-Le RH450 s'allume alors en mode reference Tuner, illustre par un "R" dans I'afficheur (voir illustration ci-dessous)
Mode Reteence Tuner
- Tournez le bouton de contrôle BASS pour changer de reférence. La position centrale est égale à 440 Hz, et chaque LED représenté un Hertz. Àsi pour régler la fréquence de reférence sur par exemple 438 Hz, tournez le bouton BASS vers la gauche jusqu'à ce que la deuxième LED s'allume.
- Pressez la touche MUTE pour sortir du mode Récurrence Tuner.
Notez que la fréquence de réference est mémorisée lorsque vous éteignez l'ampli.
Le pédalier optionnel RC4 vous permet non seulement d'acceder à distance aux trois mémoires (MEM 1/2/3), mais aussi de couper le signal pour vous accorder en silence, ainsi que de visualiser les informations de l'accordeur. Vous n'avez pas besoin d'alimentation supplémentaire pour le RC4 car il est directement alimenté par l'ampli RH450.
1-Interrupteurs Memory 1,2 et 3
Pressez l'un des trois interrupteurs numérotés pour rappeler les réglages sauvégardés dans la mémoire associée. Un anneau lumineux vert au contraire de l'interrupteur indique que les réglages de cette mémoire ont été charges.
- Notez que vous ne pouvez rappeler une MEM que si des réglages y ont été préalablement sauvégardés.
- Notez aussi queès que vous changez sur la face avant l'un des réglages sauvegarde, l'anneau vert de l'interrupteur s'éteindra. Cela indique que les positions des boutons en face avant ne correspondent plus aux réglages sauv-gardés.
2 - Interrupteur MUTE
Pressez le M(ute) pour couper les sorties du RH450. Ceci est utile pour s'accorder ou par exemple débrancher ou changer de basse.
L'interrupteur MUTE coupe également la sortie symétrique, permettant de vous accorder en silence, même si vous étés connecté à la sonorisation.
3-AFFICHEUR
L'afficheur indique toujours les informations de l'accordeur de différentes manières. La note détectee est montré à gauche. Sur la droite, un cercle indique que la note est juste, une flèche pointant vers la droite indique que la note doit être montée, et une flèche pointant vers la gauche indique que la note doit être descendue. en plus de ces indications (identiques à celles de la fenêtre du RH450), une ligne de neuf points, située sous l'afficheur, indique la difference de hauteur entre la note jouée et la cible. Lorsque le point central est allumé, la note est juste.
Trop bas-montez Trop haut -descendez accordée
1 - Prise Alimentation & Interrupteur POWER
L'alimentation à découpage auto-sensible du RH450 accepté tout voltage compris entre 90 et 240 Volts - Vous n'avez rien à changer, pas même le fusible. Connectez simplement un cable avec prise IEC standard 3 broches au secteur local, et vous étés prêts. Ceci est particulièrement pratique si vous utilisez le RH450 en tournée.
La terre de l'alimentation doit être connectée pour évider une différence de potentiel entre, par exemple, la Sono et le RH450.
2-SPEAKER OUT (Sortie Haut Parleur)
Utilisez le connecteur combo SPEAKER OUT pour relier le RH450 à votre(vos) baffle(s). Vous pouvez utiliser un cable Haut parleur avec connecteurs Speakon ou jacks 1/4".
Le RH450 peut amplifier n'importe quelle combinaison de baffle, jusqu'à trois RS210/212, ou n'importe qu'elle autre combinaison de baffles d'une charge minimum de 4 Ohm.
Utilisez l'entrée REMOTE IN pour connecter le pédalier optionnel "RC4" au RH450.
Le RC4 vous permet d'acceder aux trois mémoires, à la fonction MUTE, et affiche également les indications de l'accordeur.
The RC4
4-DIGITAL OUT (Sortie Numérique)
Utilisez la sortie DIGITAL OUT pour connecter le RH450 à un matériel audio numérique, comme par exemple l'interface audio d'un ordinateur. Vous pouvez ainsi enregistrer votre son de baisse directement dans Pro Tools, Logic ou n'importe qu'elle autre application d'enregistrement. Le signal numérique est au format AES/EBU 24bit/96Khz. Cela assure la meilleure résolution possible pour votre signal de basse. Pour déterminer le point de la chaine de signal de la sortie numérique, utilisez l'interrupteur PRE/POST situé pres de la sortie LINE DRIVER OUT, sur le panneau arrêté du RH450. Le signal est lié sante à la fois sur les canaux numériques gauche et droite.
Réglages pour enregistrer:
Pour enregistrer directement depuis le sortie numérique du RH, suivez ces étapes:
- Connectez la sortie DIGITAL OUT à votre Station informatique
-
Réglez votre carte son sur "external clock"
-
Appuyez sur la touche Record et commencez à enregistrer
Compatibilité SPDIF
Pour pouvoir enregistrer avec une interface SPDIF, utilisez un convertisseur XLR / RCA. Notez qu'un signal AES est plus fort qu'un signal SPDIF, ce qui peut dans certains cas rare poser des problèmes d'incompatibilité.
Si vous pouze enregistrer avec un signal analogique, vous pouvez utiliser le signal symétrique de la sortie LINE DRIVER OUT.
5 - AUX IN Rehearse -Entree Stereo auxiliaire de repetition
Tout signal envoyé sur les entrées stéreo AUX est envoyé sur la sortie PHONES de la face avant du RH450. Cela vous permet de jourer avec une piste de répétition pour apprendre de nouveaux morceaux, ou simplement pour vous entrainer avec un rythme ou un métronome. Le cable inclus minijack vers RCA vous permet de brancher un iPod®, iPhone® ou tout autre baladeur comme source de répétition.
Pour régler la balance entre le signal en entrée auxiliaire et votre basse, utilisez la fonction de contrôle de niveau. Les réglages de niveau sont sauvégardés dans les mémoires MEM.
6 + 7 - INSERT PREAMP I/O - Point de coupure - boucle
d'effet Ces jacks constituent un point d'insertion entre la section preampli du RH450 (Englobant SpectraComp™, l'égaliseur et le module TubeTone™) et la section ampli de puissance. Ce point d'insert peut servir comme boucle d'effet série standard pour insérer, par exemple, des effets de modulation ou autres.
Relier deux Amplis
Le point d'insertion peut aussi servir à relier deux RH450 pour obtenir encore plus de puissance.
- Utiliser un cable jack 1/4" standard pour connecter la sortie PREAMP OUT du premier RH450 vers l'entrée POWER AMP IN du second RH450.
- Branchez votre basse sur l'entrée INPUT du premier RH450 et faites vos réglages sur celui-ci.
- Reglez le volume à l'aide du bouton de volume MASTER des deux amplis. Vous disposez maintainant de tonnes de puissance!
8 - LINE DRIVER OUT - Sortie ligne symétrique
Utilisez la sortie LINE DRIVER OUT pour connecter le RH450 à la sonorisation lorsque vous jouez sur scene, ou bien pour le connecter à un matériel d'enregistrement lorsque vous étés en studio.
Pour déterminer le point de la chaine de signal qui alimentée cette sortie symétrique, utilisez l'interrupteur PRE/POST situé juste à côté de la sortie LINE DRIVER OUT.
La touche MUTE du RH450 coupe la sortie symétrique (ainsi que les sorties Haut Parleur et casque). Cela vous permet de vous accorder sans qu'aucun son ne soit vers les baffles ou vers la sono.
La sortie symétrique du RH450 a été consque avec le plus grand soin pour le son. Elle est couplée à un transformateur galvanique isolé. Ce design actif surpassse en performances la plupart des boitiers de directs existants, et permet l'utilisation de cables très longs. De plus, aucune alimentation phantom n'est requise.
Ventilation
Assurez you de ne pas couvir la plaque de refroidissement noire du RH450. Une ventilation insuffisante peut augmenter la température de l'ampli.
Si le RH450 est insuffisamment ventilé, il se mettra en mode protection, indiqué par un "H" sur l'afficheur du panneau avant.
Introduction
Le RH450 est équipé d'un système de protection intelligent, assurant que l'ampli ne souffre pas de dommages s'il est utilisé incorrectement, ou dans des environnements extrêmes.
Mode de Protection Général
Si I'afficheur du RH450 montre un "P", I'ampli est en Mode protection
Le Mode Protection s'enclenche, si pour une raison ou une autre un cour-circuit intervient. En mode protection, la sortie Haut Parleur est coupée afin de ne pas endommager les hauts-parleurs par un court-circuit. La sortie symétrique, la sortie numérique et la boucle d'effet continuènt de passer le signal audio en mode Protection.
Pour remédier au problème, essayez d'eteindre le RH450 pendant une minute, puis rallumez le. Si l'afficheur indique toujours un "P", vous devrez envoyer le RH450 à un centre de service qualifié pour inspection.
Si l'afficheur indique un "H", c'est que l'ampli est trop chaud. ceci arrive rarement, mais certaines situations extremes peuvent provoquer ce mode:
a) Si l'amplificateur se trouve dans un environnement trop chaud, ou si une ventilation adequate n'est pas assurer.
b) Le baffle ou une combinaison de baffles doivent avoir une charge minimum de 4 Ohm. Vous pouvez connecter un maximum de trois RS210/212. Si la sortie Haut Parleur a une charge de 2 Ohm ou moins et que vous utilisez le RH450 a fort volumependant une longue période, l'ampli entrera en mode protection Heat (surchauffe)
Dans les deux cas, la procédure est la suivante:
- Eteignez l'ampli.
- Réglez les problèmes.
- Laissez l'ampli refroidir pendant quelques minutes.
Rallumez I'ampli.
APPENDICE - SPECIFICATIONS TECHNIQUES
| Section Entrée | Alimentation secteur | Universelle 100 - 240V 50/60Hz | |
| Connecteur d'entrée | Jack 1/4" | (85w @ 1/8 Power) | |
| Impédance d'entrée | 1 Mohm / 100 pF | ||
| Plage de gain | -96 à 32dB | Sortie HP - Speaker | Combiné Speakon / 1/4" jack |
| contrôles tonalité | Puisance | 450w (800w Peak) | |
| Bass | Center Freq: 280Hz (plage: 71-1120Hz, Gain: +15/-24dB) | Sortie Symétrique | Transformer Balanced XLR, Pre/Post Pre-amp |
| Low Mid | Center Freq: 400Hz (plage: 100-1600Hz, Gain: +15/-24dB) | Sortie Max. Charge Optimale | +0dBu |
| High Mid | Center Freq: 800Hz (plage: 200-3150Hz, Gain: +15/-24dB) | Impedance | 600 Ohm |
| Treible | Center Freq: 1600Hz (plage: 400-6300Hz, Gain: +12/-24dB) | Sortie Preamp entrée Power amp | 1/4" Jack, Balanced Output, Max Output Niveau = +8dBu |
| Tube Tone | 0 à12, Recréation Ampli à tube | 1/4" Jack, symétrique, impedance = 10 kOhm, Niveau entrée max = +8dBu | |
| Spectra Comp | Compression Spectrale 3 bandes | Entrée Rehearseal | RCA, entrée Left/Right, compatible iPod ® |
| Niveau Preset | -12 dB à 0 atténuation de gain | Digital Recording out | XLR Symétrique, AES/EBU, (24-bit) |
| Mémoires Utilisateur | 3 emplacements mémoire stockant tous les contrôtres de façon sauf Mute & Niveau Master | Connection pédalier | 5 pin DIN, Cable blindé |
| Accordeur - Tuner Plage d'accordage | Chromatique, constant de A0-LA0 (27.50Hz) à E5-M15 (659.26Hz) | Dimensions | 275 x 290 x 66 mm / 10,8" x 11,4" x 2,6" |
| Mute | Coupe les sorties HP, Casque et Balanced (symétrique) | Poidst | 4kg / 8.8 pounds |
| Niveau Master Sortie Casque Impedance | Ampli casque qualité Studio 40 à 600 Ohm | Finition | Aluminium brossé& moulé |
tc electronic
