| Type de produit | Contrôleur d'enceintes numérique (Speaker Management Controller) |
| Forme | Rack 1U |
| Dimensions | 483 x 44 x 105,6 mm |
| Poids | 1,5 kg |
| Alimentation | 100–240 Vca, 50–60 Hz, alimentation à découpage |
| Consommation | < 15 W |
| Entrées analogiques | 2 x XLR symétriques (impédance 21 kΩ sym. / 13 kΩ asym.) |
| Entrée numérique | 1 x S/PDIF RCA (44,1 / 48 kHz) |
| Sorties analogiques | 4 x XLR symétriques, niveau max +20 dBu (impédance 40 Ω sym. / 20 Ω asym.) |
| Sortie numérique | 1 x S/PDIF RCA (thru) |
| Conversion A/N | 24 bits, suréchantillonnage 128x |
| Conversion N/A | 24 bits, suréchantillonnage 128x |
| Plage dynamique | Typ. < -110 dB (22 Hz–22 kHz) |
| Réponse en fréquence | Entrée : +0/-0,1 dB (20 Hz–20 kHz) ; Sortie : +0/-0,5 dB |
| Filtres actifs (X-Over) | Butterworth, Bessel, Linkwitz-Riley 2e et 4e ordre, fréquence 20 Hz–20 kHz |
| Égaliseur paramétrique | 4 bandes par entrée et par sortie : Pas-haut, Pas-bas, Par EQ, Plateau ; gain ±18 dB, fréquence 20 Hz–20 kHz |
| Délai | 0 à 200 ms par sortie (réglable en ms, m ou ft) |
| Limiteur | Seuil −40 à 0 dB, Ratio Off à ∞, Attaque 1–100 ms, Release 100 ms–7 s |
| Routage | Matrice 2×4 : affectation libre des entrées A/B vers les 4 sorties |
| Affichage | Écran LCD bleu rétroéclairé 2×16 caractères |
| Verrouillage | Par code numérique (0000–9999) ou simple touche, temporisation réglable |
| Nettoyage | Chiffon sec uniquement |
| Réparabilité | Aucune pièce réparable par l'utilisateur – confier à un technicien qualifié |
| Température de fonctionnement | 0 °C à 50 °C |
| Température de stockage | −30 °C à 70 °C |
| Humidité | 90 % max sans condensation |
| Normes | EN 55103-1/2, FCC Classe B, CE |
| Garantie | 1 an (pièces et main-d'œuvre) |
FOIRE AUX QUESTIONS - XO24 TC ELECTRONIC
Questions des utilisateurs sur XO24 TC ELECTRONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Équipement audio professionnel au format PDF gratuitement ! Retrouvez votre notice XO24 - TC ELECTRONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XO24 de la marque TC ELECTRONIC.
MODE D'EMPLOI XO24 TC ELECTRONIC
Le symbole de l'éclair dans un triangle équilatéral doit alerter l'utilisateur sur la présence à l'intérieur de l'appareil de tensions électriques non isolées pouvant constituer un risque d'électrocution.
Le point d'exclamation placé à l'intérieur d'un triangle équilatéral sert à alerter l'utilisateur sur la présence de nombreuses instructions d'utilisation et de maintenance (assistance technique) dans le manuel fourni avec l'appareil.
1 Lisez ces instructions.
2 Conservez ces instructions.
3 Respectez les mises en garde.
4 Suivez les instructions.
5 Ne pas utiliser près d'une source liquide.
6 Nettoyer uniquement avec un tissu sec.
7 Ne pas bloquer les ventilations et installez selon les recommandations du fabricant.
8 Ne pas installer près d'une source de chaleur (radiateurs, équipements pouvant dégager de la chaleur comme les amplificateurs de puissance, etc.).
9 Ne jamais défaire la mise à la terre de la prise secteur. Les fiches avec terre offrent trois plots. C'est une sécurité primordiale contre les électrocutions. Si la prise secteur ne correspond pas à vos prises murales, consultez votre électricien.
10 Protégez les cordons d'alimentation de sorte que ceux-ci ne soient ni écrasés ni tordus, en particulier au niveau des connexions des prises secteur.
11 N'utilisez que les éléments/accessoires recommandés par le fabricant.
12 Utilisez uniquement les pieds,
fixations, chariots ou supports spécifiés par le fabricant, ou vendus avec l'appareil. Lorsque vous utilisez un chariot, soyez très prudent lors du déplacement de l'appareil sur le chariot (risque de chute et d'accident).
13 Débranchez l'appareil en cas de risque d'orage ou de non utilisation prolongée.
14 Confiez l'appareil à un technicien qualifié si : le cordon secteur ou l'embase sont endommagés, des objets ou des liquides se sont introduits dans l'appareil, l'appareil a été exposé à la pluie, l'appareil montre des signes de dysfonctionnement ou une baisse sensible des performances.
Avertissement !
- Afin d'éviter les risques d'électrocution et d'incendie, ne pas exposer l'appareil à la pluie ou à l'humidité. Veillez à ce qu'aucun objet contenant un liquide soit placé sur l'appareil.
- Cet appareil doit être relié à la terre.
- Servez-vous d'un cordon d'alimentation secteur à trois broches avec terre, comme celui fourni avec l'appareil.
- N'oubliez pas que les installations électriques de tensions différentes nécessitent des fiches et cordons secteur différents.
- Vérifiez toujours la tension secteur en vigueur dans votre installation avant d'utiliser l'appareil. Consultez pour cela le tableau ci-dessous :
Tension Normes/fiches secteur utilisées
| 110-125 V UL817 et CSA C22.2 n° 42. |
| 220-230 V CEE 7 page VII, section SR107-2-D1/IEC 83 page C4. |
| 240 V BS 1363 de 1984. |
| Spécifications pour fiches à fusible 13 A et prises de courant avec ou sans interrupteur. |
- Installer cet appareil à proximité d'une prise de courant accessible pour pouvoir le débrancher rapidement en cas de besoin
- Pour complètement déconnecter l'appareil du secteur, débranchez la fiche de la prise murale.
- Veillez à conserver les fiches secteur en parfait état à tout moment.
- Ne pas installer dans un espace confiné.
- Ne pas ouvrir l'appareil. Risque d'électrocution.
Attention :
Toute modification de l'appareil non expressément mentionnée dans ce mode d'emploi peut annuler votre droit à utiliser cet équipement.
Entretien
- Aucune pièce n'est réparable par l'utilisateur.
- Toutes les réparations doivent être confiées à un technicien qualifié.

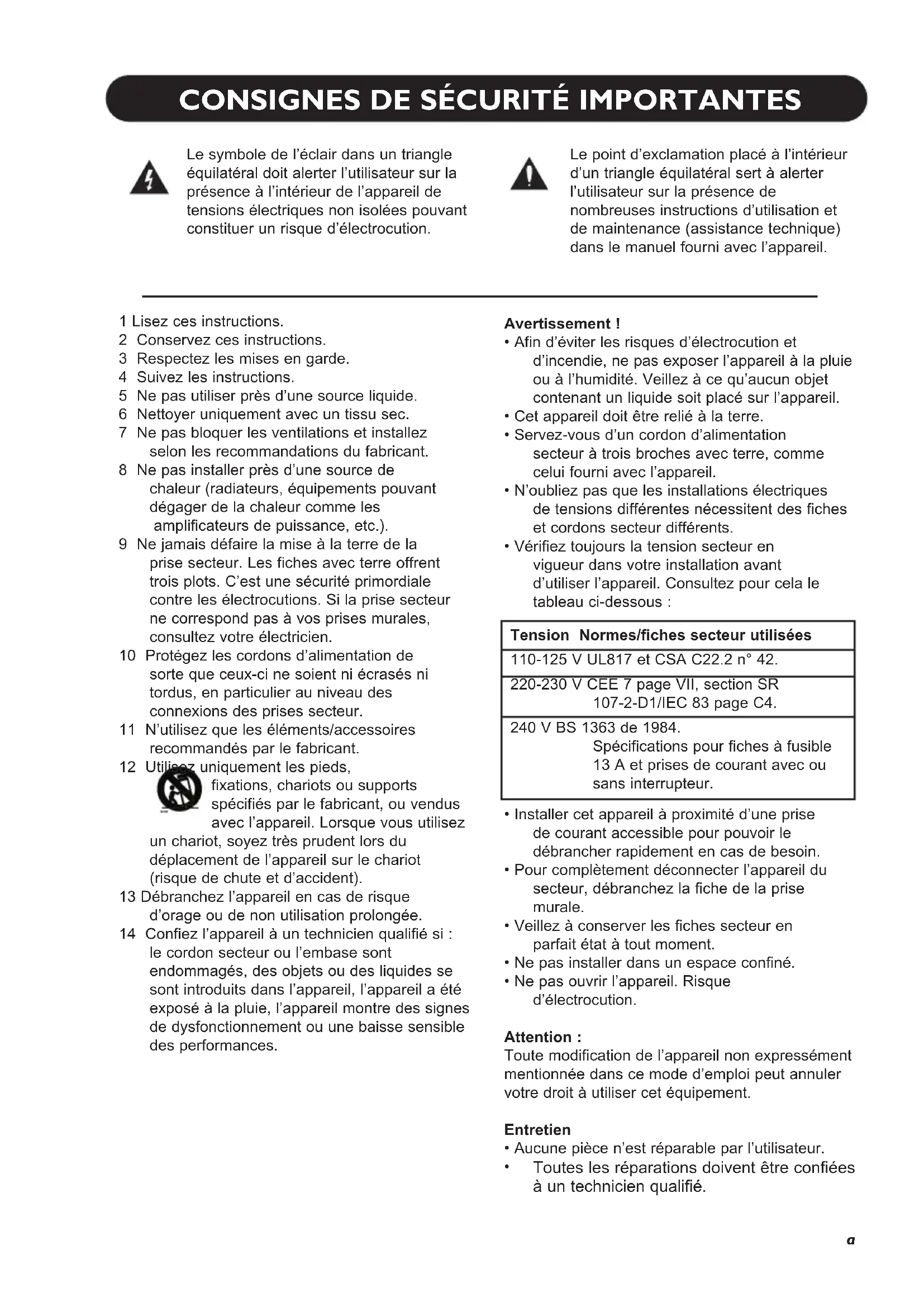

CONSIGNES DE SÉCURITÉ IMPORTANTES
EMC/EMI.
Cet appareil a été testé et répond aux normes de la Classe B sur les équipements numériques, alinéa 15 des normes fédérales. FCC.
Ces normes ont été conçues pour fournir une protection raisonnable contre les interférences en environnement résidentiel. Cet appareil génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé selon les instructions, peut causer des interférences aux communications radio. Cependant, ceci ne garantit pas que ces interférences ne peuvent pas survenir en fonction des installations spécifiques. En cas d'interférences radio ou télévision (ce qui peut être déterminé en plaçant les récepteurs radio et TV hors tension), essayez d'appliquer les mesures suivantes :
- Réorientez ou déplacez l'antenne de réception.
- Éloignez l'appareil des récepteurs.
- Connectez les récepteurs sur une ligne secteur différente de celle du processeur.
- Consultez votre revendeur ou un électricien qualifié.
Pour le Canada :
Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.
Certificat de Conformité
TC Electronic A/S, Sindalsvej 34, 8240
Risskov, Denmark, déclare que le produit :
XO 24 - Système de gestion d'enceintes
- couvert par ce certificat et marqué du label CE, est conforme aux normes suivantes :
EN 60065 Sécurité pour les matériels
(IEC 60065) électroniques grand public raccordés au secteur.
EN 55103-1 Norme des produits audio, vidéo, audiovisuels et gradateurs pour utilisation professionnelle et spectacles Section 1 : Emissions.
EN 55103-2 Norme des produits audio, vidéo, audiovisuels et gradateurs pour utilisation professionnelle et spectacles Section 1 : Interférences.
Conforme aux normes : 73/23/EEC, 89/336/EEC
01 - 2005
Mads Peter Lübeck PDG
TABLE DES MATIÈRES
INTRODUCTION
Consignes de sécurité importantes et
Certificat de conformité .....a-b
Table des matières ....3
Introduction 4
Face avant 6
Face arrière 8
Trajet du signal — synoptique .....9
Section des réglages .....15
Édition des paramètres .....15
Chargement 15
Sauvegarde .....15
Menu Setup 15
Mode de verrouillage Lock .....15
ANNEXES
Caractéristiques techniques .....19
Liste des Presets .....20
INTRODUCTION
Merci d'avoir choisi le contrôleur d'enceintes XO24. Il est le meilleur contrôleur dans cette gamme de prix.
Le XO24 est un filtre actif numérique de haute qualité simple d'utilisation, permettant une configuration simple des systèmes d'enceintes. Il est parfaitement adapté pour la gestion de tout type d'enceintes en applications de sonorisation.
Le contrôleur Speaker Management Controller 2.4 est un processeur audio compact à base de DSP très puissants à "2 entrées/4 sorties", optimisé pour les installations fixes et les applications de scène. Il regroupe les fonctions de multiple produits conventionnels dans un boîtier compact au format Rack 1 unité.
Le contrôleur XO24 a été conçu pour offrir une qualité extrême de séparation des fréquences et utilise les célèbres composants et technologies de qualité TC. Le XO24 met à votre disposition les fonctions classiques associées aux filtres actifs, ainsi que les fonctions suivantes :
- Égalisation d'entrée de compensation de l'acoustique de la pièce et du placement des enceintes (paramétrique 4 bandes sur chaque entrée)
- Moteur de matriçage unique (de n'importe quelle entrée vers n'importe quelle sortie)
- Filtre actif 2, 3 et 4 voies sur toutes les sorties (filtres Butterworth, Bessel et Linkw. sélectionnables)
- Égalisation de sortie vers les enceintes (paramétrique 4 bandes sur chaque sortie)
- Délais d'alignement sur chaque sortie (200 ms par sortie)
- Limiteurs numériques indépendants sur toutes les sorties
- Interface intuitive basée sur le trajet logique du signal
- Presets d'usine
• 100 Presets utilisateur
Le contrôleur numérique XO24 est équipé de deux entrées analogiques symétriques en XLR, d'une entrée numérique à 44,1 ou 48 kHz, et de quatre sorties symétriques analogiques en XLR.

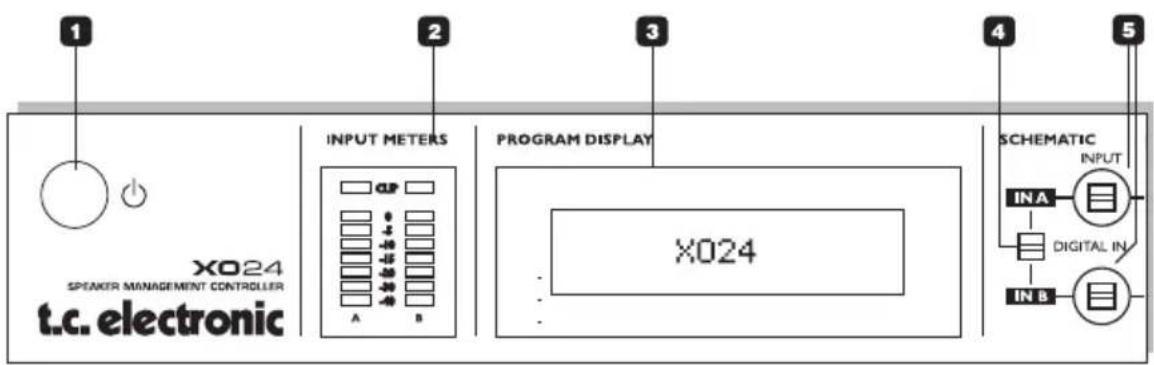

FACE AVANT
Le XO24 est équipé d'une alimentation à découpage compatible 100-240 Vca.
2 INPUT METERS
Pour obtenir un gain optimal, l'afficheur de niveau d'entrée doit indiquer -5 dB et occasionnellement 0 dB. Si le témoin CLIP s'allume, le niveau d'entrée est trop élevé. Réglez la sensibilité d'entrée dans le menu Level, accessible par les touches INPUT A/B, ou par le menu Setup.
3 ÉCRAN
Écran LCD à 32 caractères affichant diverses informations.
4 SÉLECTEUR D'ENTRÉE
Appuyez sur la touche DIGITAL IN : le XO24 essaye de se verrouiller sur l'entrée numérique. En présence d'un signal d'horloge valide sur l'entrée, l'entrée utilise automatiquement le signal numérique comme source d'entrée. Relâchez la touche pour sélectionner les entrées analogiques.
5 INPUT A/B
Touches On/Off pour les deux canaux. Pour que le signal soit transmis aux étages de traitement du processeur, les Leds doivent être allumées. En mode d'édition, ces touches vous permettent d'accéder au paramètre d'atténuation du niveau d'entrée de chaque canal Trim.
6 PAR EQ A/B
Touches On/Off de l'égaliseur paramétrique des canaux A et B. En mode d'édition, ces touches vous permettent d'accéder aux paramètres d'égalisation.

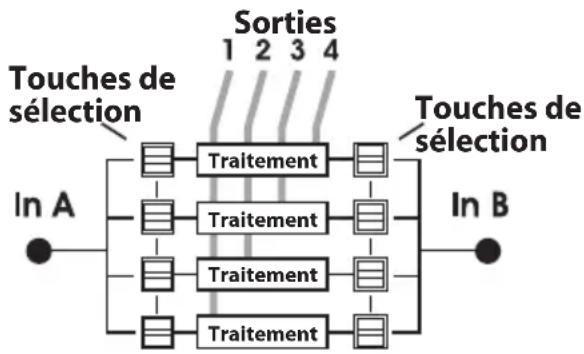

7 Matrice ROUTING
La matrice d'affectation des sorties vous permet d'affecter librement les entrées A/B vers les quatre canaux de sortie de votre choix.
Utilisez les quatre touches de la colonne A pour affecter le signal de l'entrée A vers l'une des quatre sorties. Utilisez les quatre touches de la colonne B pour affecter le signal de l'entrée B vers l'une des quatre sorties.
8 Touches X-OVER
Touches On/Off des filtres actifs. En mode d'édition, ces touches vous permettent d'éditer les paramètres des filtres actifs.
9 EQ
Touches On/Off de la section d'égalisation des quatre canaux de sortie.
En mode d'édition, ces touches vous permettent d'éditer les paramètres d'égalisation.
10 DELAY LINE
Touches On/Off des blocs de retard des quatre canaux de sortie.
En mode d'édition, ces touches vous permettent d'éditer les paramètres de délai.
11 LIMITER
Touches On/Off du bloc limiteur des quatre sorties.
En mode d'édition, ces touches vous permettent d'éditer les paramètres des limiteurs.

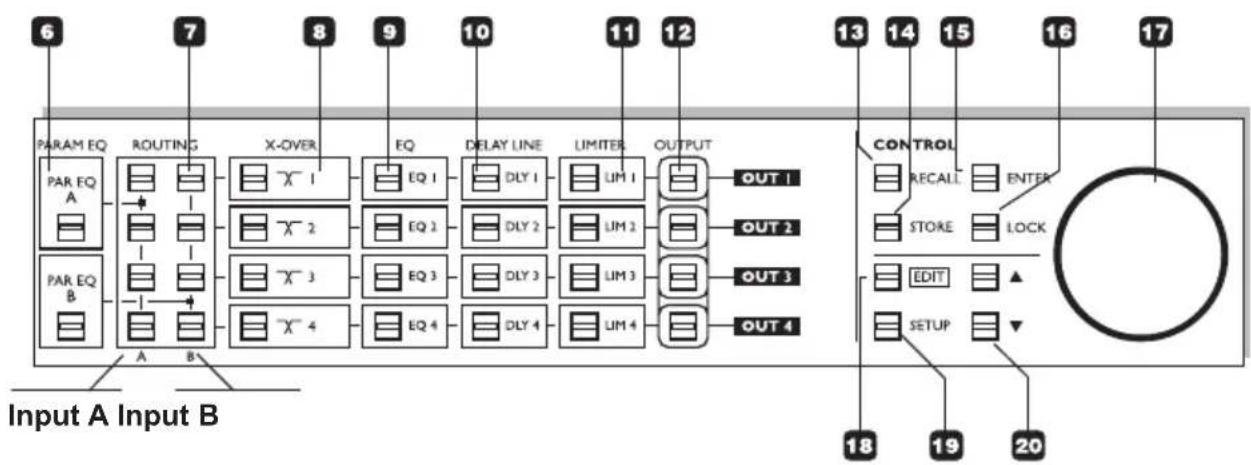

FACE AVANT
OUTPUT
Touches On/Off de sortie des quatre canaux.
En mode d'édition, ces touches vous permettent d'éditer les paramètres de niveau de sortie.
RECALL
En mode de chargement Recall, vous sélectionnez le Preset à charger à l'aide du codeur ADJUST — appuyez sur la touche ENTER pour valider.
STORE
Appuyez sur la touche STORE. Sélectionnez un emplacement de sauvegarde à l'aide de la molette ADJUST et appuyez sur ENTER pour valider.
ENTER
La touche ENTER vous permet de valider diverses opérations telles que la sauvegarde et le chargement de Presets.
LOCK
La touche LOCK vous permet de verrouiller/déverrouiller les touches de façade du XO24. Par défaut, les touches sont verrouillées.
Codeur ADJUST
Le codeur ADJUST vous permet de modifier les valeurs de divers paramètres — notamment en mode d'édition.
EDIT
Appuyez sur cette touche pour passer en mode d'édition et sélectionnez le paramètre à éditer en appuyant sur les touches de paramètres.
SETUP
Appuyez sur cette touche pour afficher le menu de configuration. Dans le menu Setup, vous trouverez les paramètres de verrouillage (Lock), de niveau et d'affichage.
CURSEURS
Utilisez les CURSEURS pour faire défiler les paramètres des divers menus.

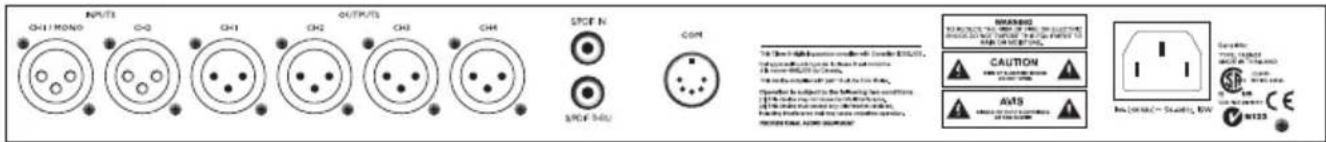

FACE ARRIÈRE
Sorties symétriques 1-4 en XLR.
Entrée numérique S/PDIF et sortie Thru en RCA.
Port Com de transfert des données. Ce connecteur n'est pas prévu pour les applications de l'utilisateur.
Embase secteur. L'alimentation interne à découpage accepte des tensions comprises entre 100 et 240 Vca.

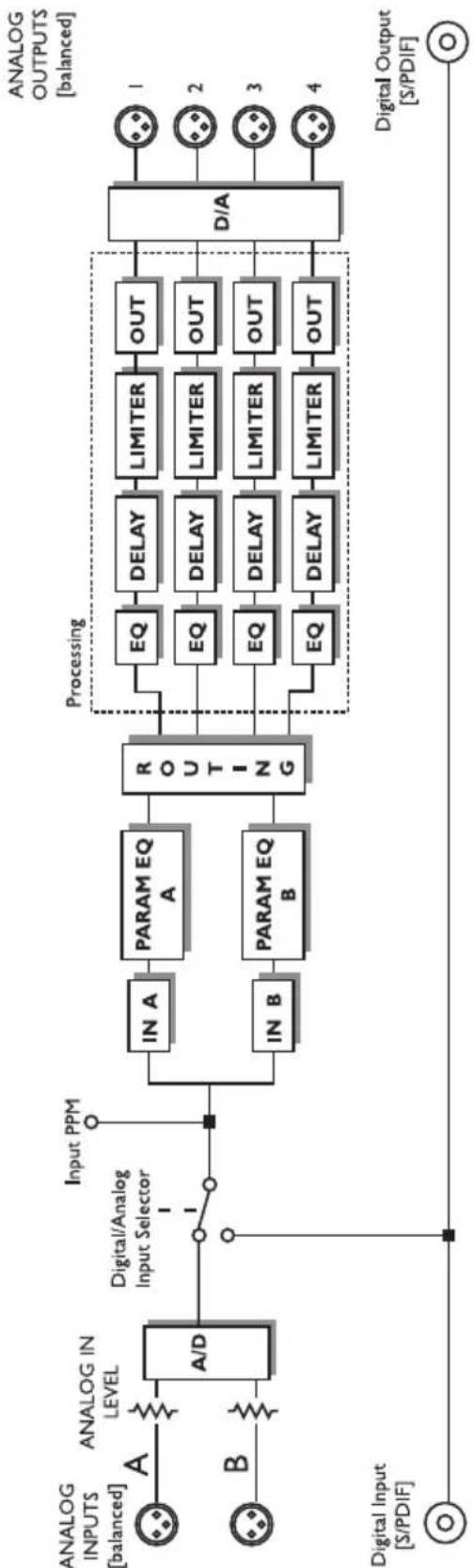

SYNOPTIQUE DU TRAJET DU SIGNAL


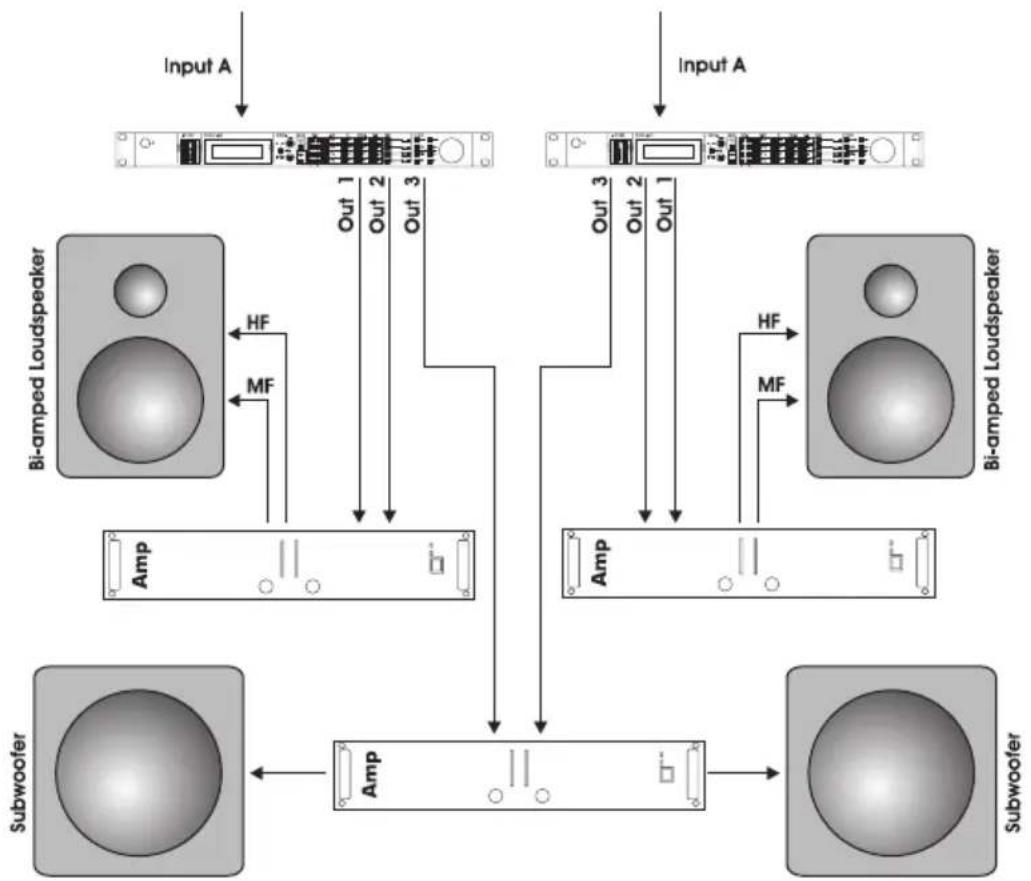

CONFIGURATIONS TYPES

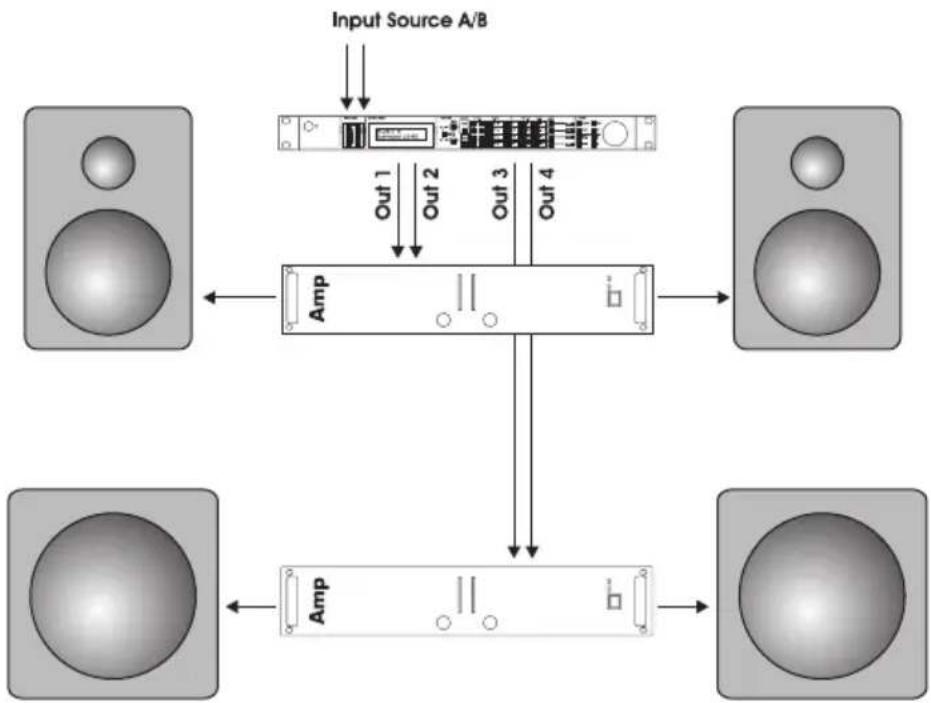

Configuration stéréo — avec Subwoofers
Ceci est une configuration stéréo type utilisant deux subwoofers.
Analogique :
- Signal d'entrée sur les entrées A/B.
- Configurez les affectations comme indiqué ci-dessous.
- Les sorties 1 et 2 alimentent les deux satellites.
- Les sorties 3 et 4 alimentent les deux subwoofers.
Configuration — Vue d'ensemble
Utilisation de l'entrée numérique
• L'entrée Digital 44,1 ou 48 kHz doit être alimentée par un signal numérique.
- Maintenez enfoncée la touche DIGITAL IN de la face avant jusqu'à obtenir le verrouillage numérique.
Remarque : Le signal présent sur l'entrée DIGITAL INPUT est transmis sans traitement à la sortie DIGITAL THRU de la face arrière pour tout traitement en aval.
CONFIGURATIONS TYPES

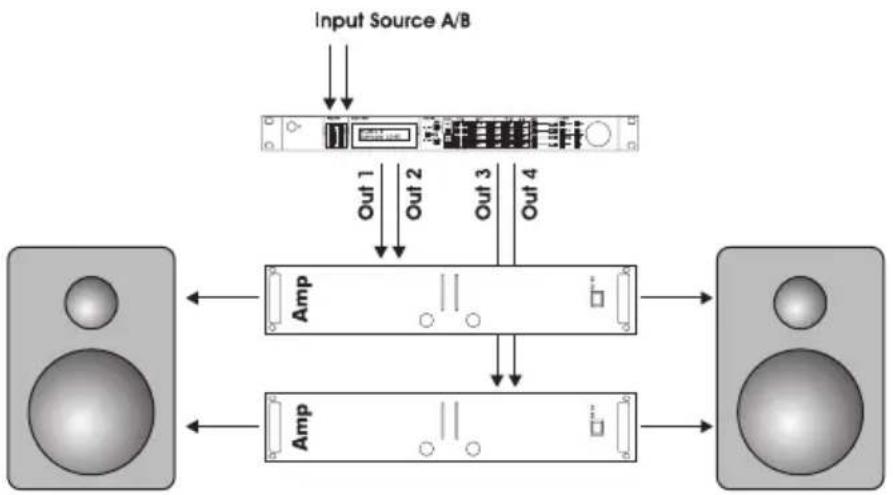

Configuration stéréo
Ceci est une configuration type à deux voies.
Analogique :
- Signal d'entrée sur les entrées A/B.
- Configurez les affectations comme indiqué ci-dessous.
- Les sorties 1 et 2 alimentent les deux satellites A.
- Les sorties 3 et 4 alimentent les deux satellites B.
Configuration — Vue d'ensemble
Utilisation de l'entrée numérique
• L'entrée Digital 44,1 ou 48 kHz doit être alimentée par un signal numérique.
- Maintenez enfoncée la touche DIGITAL IN de la face avant jusqu'à obtenir le verrouillage numérique.
Remarque : Le signal présent sur l'entrée DIGITAL INPUT est transmis sans traitement à la sortie DIGITAL THRU de la face arrière pour tout traitement en aval.
Configuration à 3/4 voies — Médiums/Aigus bi-amplifiés
Cet exemple montre comment vous pouvez utiliser deux XO24 pour gérer le signal d'entrée avec un système à 3 ou 4 voies par côté.
Pour chaque côté :
- Le signal source peut être connecté aux entrées A ou B, car une seule entrée par côté est utilisée. Dans cet exemple, utilisez l'entrée A sur les deux contrôleurs.
- Configurez la section de routage comme illustré ci-dessous.
- Réglez les paramètres de filtres actifs et autres en fonction de vos besoins.
Configuration — Vue d'ensemble
Utilisation de l'entrée numérique
• L'entrée Digital 44,1 ou 48 kHz doit être alimentée par un signal numérique.
- Maintenez enfoncée la touche DIGITAL IN de la face avant jusqu'à obtenir le verrouillage numérique.
Remarque : Le signal présent sur l'entrée DIGITAL INPUT est transmis sans traitement à la sortie DIGITAL THRU de la face arrière pour tout traitement en aval.

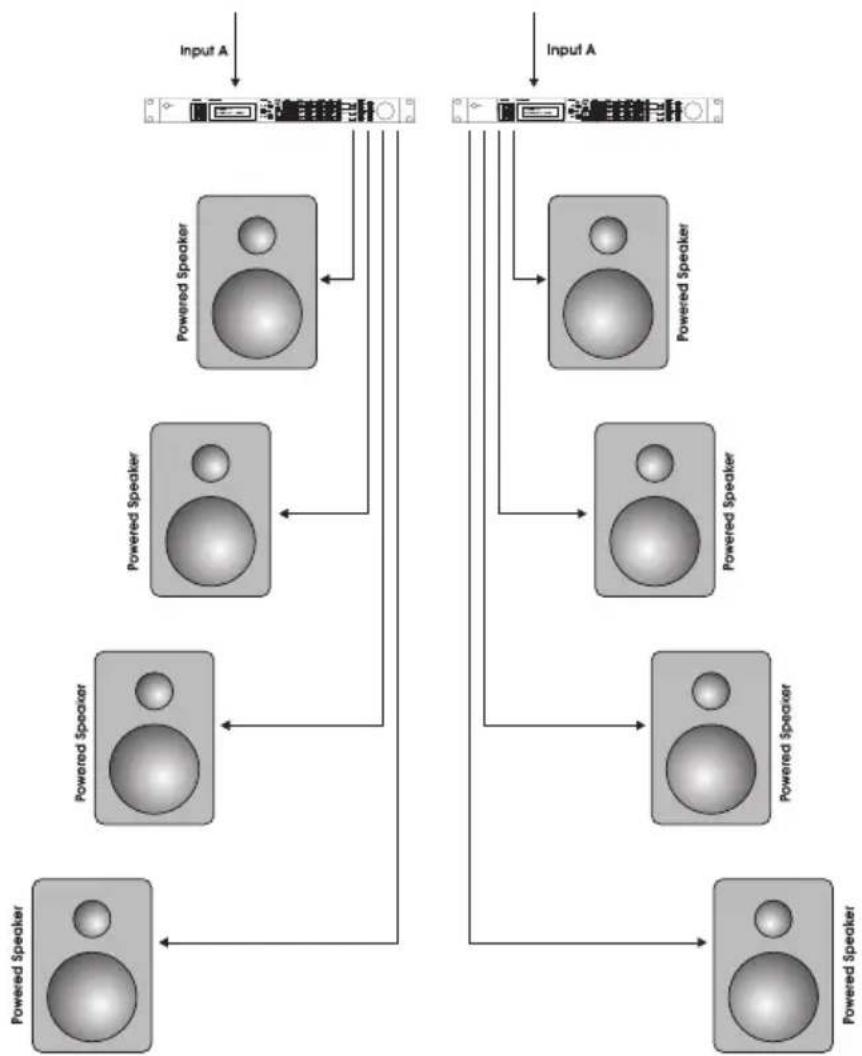

Système de distribution — avec délai
Cet exemple est similaire à l'exemple précédent, mais il vous indique comment distribuer le signal avec des temps de retards différents en fonction de la position des enceintes.
Pour chaque côté :
- Le signal source peut être connecté aux entrées A ou B, car une seule entrée par côté est utilisée. Dans cet exemple, utilisez l'entrée A sur les deux contrôleurs.
- Configurez la section de routage comme illustré ci-contre.
- Réglez les paramètres de temps de retard en fonction de la distance entre les enceintes.
- Réglez les autres paramètres en fonction de vos besoins.
Configuration — Vue d'ensemble
subgraph_Left_Routing["ROUTING"]
A1["Block Block 1"] --> A2["Block Block 2"]
A2 --> A3["Block Block 3"]
A3 --> A4["Block Block 4"]
A4 --> A5["Block Block 5"]
A5 --> A6["Block Block 6"]
A6 --> A7["Block Block 7"]
A7 --> A8["Block Block 8"]
A8 --> A9["Block Block 9"]
A9 --> A10["Block Block 10"]
A10 --> A11["Block Block 11"]
A11 --> A12["Block Block 12"]
A12 --> A13["Block Block 13"]
A13 --> A14["Block Block 14"]
A14 --> A15["Block Block 15"]
A15 --> A16["Block Block 16"]
A16 --> A17["Block Block 17"]
A17 --> A18["Block Block 18"]
A18 --> A19["Block Block 19"]
A19 --> A20["Block Block 20"]
end
subgraph_Right_Routing["ROUTING"]
B1["Block Block 1"] --> B2["Block Block 2"]
B2 --> B3["Block Block 3"]
B3 --> B4["Block Block 4"]
B4 --> B5["Block Block 5"]
B5 --> B6["Block Block 6"]
B6 --> B7["Block Block 7"]
B7 --> B8["Block Block 8"]
B8 --> B9["Block Block 9"]
B9 --> B10["Block Block 10"]
B10 --> B11["Block Block 11"]
B11 --> B12["Block Block 12"]
B12 --> B13["Block Block 13"]
B13 --> B14["Block Block 14"]
B14 --> B15["Block Block 15"]
B15 --> B16["Block Block 16"]
B16 --> B17["Block Block 17"]
B17 --> B18["Block Block 18"]
B18 --> B19["Block Block 19"]
B19 --> B20["Block Block 20"]
end
Utilisation de l'entrée numérique
• L'entrée Digital 44,1 ou 48 kHz doit être alimentée par un signal numérique.
- Maintenez enfoncée la touche DIGITAL IN de la face avant jusqu'à obtenir le verrouillage numérique.
Remarque : Le signal présent sur l'entrée DIGITAL INPUT est transmis sans traitement à la sortie DIGITAL THRU de la face arrière pour tout traitement en aval.

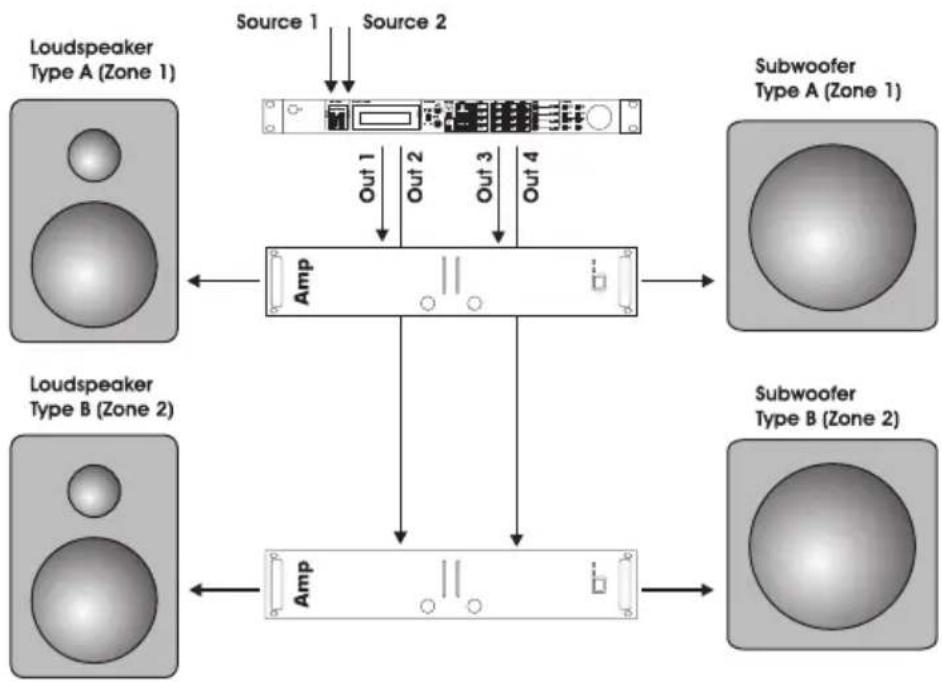

Double source mono — Double zone
Cette configuration est utilisée lorsque vous devez sonoriser deux zones ou deux pièces différentes. Dans ce cas, la reproduction stéréo n'est pas importante.
- La source 1 est connectée à l'entrée A et la source 2 est connectée à l'entrée B.
- Configurez le routage comme indiqué ci-dessous.
- Réglez les paramètres de filtres actifs et les autres paramètres en fonction de vos besoins.
Configuration — Vue d'ensemble
Utilisation de l'entrée numérique
• L'entrée Digital 44,1 ou 48 kHz doit être alimentée par un signal numérique.
- Maintenez enfoncée la touche DIGITAL IN de la face avant jusqu'à obtenir le verrouillage numérique.
Remarque : Le signal présent sur l'entrée DIGITAL INPUT est transmis sans traitement à la sortie DIGITAL THRU de la face arrière pour tout traitement en aval.
Paramètres en mode d'édition :
- Appuyez sur EDIT puis sur la touche du bloc à éditer.
- Utilisez les CURSEURS pour sélectionner le paramètre et le codeur ADJUST pour régler la valeur.
Il se peut que la fonction de verrouillage Lock soit toujours active — dans ce cas, vous ne pourrez pas éditer les paramètres. Consultez la colonne de droite pour déverrouiller la façade.
Chargement d'un Preset
Pour charger un Preset
- Appuyez sur RECALL.
- Sélectionnez le Preset à l'aide du codeur ADJUST.
- Appuyez sur ENTER.
Baissez le volume avant de charger un Preset. Les réglages de gain et de niveau du nouveau Preset peuvent être radicalement différents.
Sauvegarde
Vous disposez de 100 Presets de sauvegarde pour vos réglages.
Pour sauvegarder un Preset
1 Appuyez sur STORE.
2 Si le Preset chargé est un Preset utilisateur, le processeur vous suggère le même emplacement utilisateur. Si le Preset chargé est un Preset usine, le processeur vous suggère le premier emplacement utilisateur libre.
Si vous souhaitez sauvegarder le Preset dans un emplacement différent, sélectionnez l'emplacement utilisateur souhaité à l'aide du codeur ADJUST.
3 Appuyez sur ENTER.
4 Vous pouvez alors :
- Appuyer sur ENTER pour valider.
- Saisir le nom de Preset de votre choix à l'aide des CURSEURS et du codeur ADJUST.Appuyez alors sur ENTER.
Menu de configuration Setup
Le menu de configuration Setup regroupe les paramètres globaux du processeur.
Output Range
Plage : 2, 8 (consum), 14, 20 (pro) dB.
La plage de niveau de sortie doit correspondre à la sensibilité d'entrée de
l'appareil/amplificateur connecté en sortie.
Consulez son mode d'emploi.
Input Sensitivity
Plage : 0 à 24 dBu
La plage de niveau d'entrée doit correspondre à la sensibilité de sortie de l'appareil connecté en entrée. Consulez son mode d'emploi, ou réglez en fonction de la lecture des afficheurs de niveau d'entrée.
Delay Unit
Le temps de retard peut être affiché en ms, mètres, ou en pieds.
Fonction de verrouillage — introduction
Ce processeur de gestion des enceintes est un élément primordial de votre système. Nous l'avons équipé d'une fonction de verrouillage de la face avant, évitant toute modification des paramètres.
Vous pouvez activer/désactiver la fonction LOCK dans le menu Setup.
Il y a deux modes de verrouillage
- Le premier mode déverrouille la façade simplement en appuyant une fois sur la touche LOCK.
- Dans le second mode, vous devez appuyer sur LOCK et saisir un "code" suivi par ENTER pour déverrouiller les touches de la face avant. Le code est saisi dans le menu Setup.
Temporisation de verrouillage
Vous pouvez activer une fonction de temporisation pour les deux modes de verrouillage. Les touches de façade sont accessibles pendant 10, 30 ou 60 secondes.
RÉGLAGES DE FACE AVANT
Auto Lock
Plage : Off, 10 secondes, 30 secondes, 60 secondes.
Vous pouvez verrouiller/déverrouiller les touches de la face avant uniquement en appuyant sur la touche LOCK.
Lock Code
Plage : 0000-9999
La valeur de code "0000" correspond au déverrouillage des touches de la face avant.
Les chapitres suivants abordent la chaine de traitement de gauche à droite sur la face avant. Cette section est repérée par la sérigraphie "Schematic".
Digital In
Le XO24 accepte les signaux numériques à 44,1 ou 48 kHz. Par défaut, le XO24 est réglé sur les entrées analogiques.
Pour passer sur les entrées numériques
- Vérifiez que le signal des entrées DIGITAL IN soit valide.
- Appuyez sur la touche DIGITAL IN. Les entrées analogiques sont coupées et la touche LED clignote jusqu'au verrouillage sur le signal.
- Appuyez à nouveau pour revenir aux entrées analogiques.
Bypass entrées A/B - atténuation
Le signal des entrées A et B est dirigé vers la section de routage si les Leds des deux touches INPUT sont allumées.
- Appuyez pour activer/désactiver.
Input Trim
En mode d'édition, vous pouvez accéder aux paramètres individuels d'atténuation des canaux A et B.
Égaliseur paramétrique (Input EQ)
Le contrôleur dispose de deux sections d'égalisation paramétrique. La première est située du côté des entrées de la matrice d'affectation. Une pour le canal A et une pour le canal B.
| Par EQ A, B Type: Gain Fréquence: Largeur/pente: | |||
| Bande 1 Lo Shelve ±18 dB 20 Hz – 20 kHz 6dB/Oct | |||
| Hi Pass | ±18 dB 20 Hz – 20 kHz | 2nd order | |
| ou Par EQ | ±18 dB 20 Hz – 20 kHz | 0,03 – 4 Oct | |
| Bande 2 Par EQ | ±18 dB 20 Hz – 20 kHz | 0,03 – 4 Oct | |
| Bande 3 Par EQ | ±18 dB 20 Hz – 20 kHz | 0,03 – 4 Oct | |
| Bande 4 Par EQ | ±18 dB 20 Hz – 20 kHz | 0,03 – 4 Oct | |
| ou Lo Pass | ±18 dB 20 Hz – 20 kHz | 2nd order | |
| Hi Shelve | ±18 dB 20 Hz – 20 kHz | 6dB/Oct | |
RÉGLAGES DE FACE AVANT
Routing
Section d'affectation Routing
Autre illustration de la section Routing
La section d'affectation Routing permet d'aiguiller les signaux dans le processeur. Les signaux des entrées A/B peuvent être affectés vers n'importe laquelle des quatre sorties (ou aucune) par les touches de sélection 2 x 4. En aval de la section de routage, les quatre canaux de sortie sont traités individuellement par les filtres actifs (X-Over), les égaliseurs (EQ), les délais, les limiteurs, et les blocs de sortie.
L'organisation des réglages de la face avant reprend le trajet du signal dans le processeur.
Exemple :
Entrée A affectée aux sorties 1 et 2.
Entrée B affectée aux sorties 3 et 4.
Exemple de configuration stéréo avec Split sur les deux côtés (vous trouverez de plus amples exemples en pages 10 à 13).
X-Over
Pour obtenir les meilleurs résultats, réglez en fonction des caractéristiques de vos enceintes.
Le XO24 contient des Presets d'usine qui peuvent être parfaitement adaptés à votre configuration d'enceintes.
| X-Over A,B : Type : Gain : Fréquence : Largeur/pente : | |
| X-Over Hi Pass N/A 20 Hz – 20 kHz 1Lo Pass Butterworth 2. | ^er ordreButterworth 3.Butterworth 4.Bessel 2.Bessel 3.Bessel 4.Linkw.Riley 2.Linkw.Riley 4. |
RÉGLAGES DE FACE AVANT
Égaliseur paramétrique (Speaker EQ)
| EQ 1-4: Type : Gain : Fréquence : Largeur/pente : | ||
| Bande 1 Hi Pass ±18 dB 20 Hz – 20 kHz 2ouPar EQ ±18 dB 20 Hz – 20 kHz 0,03 – 4 Octave | èmeordre | |
| Bande 2 Par EQ ±18 dB 20 Hz – 20 kHz 0,03 – 4 Octave | ||
| Bande 3 Par EQ ±18 dB 20 Hz – 20 kHz 0,03 – 4 Octave | ||
| Bande 4 Lo Pass ±18 dB 20 Hz – 20 kHz 2ouPar EQ ±18 dB 20 Hz – 20 kHz 0,03 – 4 Octave | èmeordre | |
Ligne à retard
Délai sur chaque sortie. Utile pour compenser l'éloignement entre les enceintes.
Plage : 0 à 200 ms
Limiteur
Vous disposez d'un limiteur pour chaque sortie. Le réglage correct des limiteurs évite tout dommage aux enceintes généré par les crêtes.
Threshold
Plage : -40 à 0 dB
Détermine le point de seuil de déclenchement du limiteur.
Ratio
Taux : Off à l'infini
Détermine l'atténuation appliquée au signal.
Attack
Plage : 1 à 100 ms
L'attaque correspond au temps mis par le limiteur pour atteindre la réduction de gain spécifiée par le paramètre de taux Ratio.
Release
Plage : 100 ms à 7 s
détermine la durée mise par le limiteur pour cesser l'atténuation du signal une fois que le niveau du signal passe en-dessous du niveau de seuil.
Output
Plage : 6; 12; 18; 22 dBu
Il est important d'adapter le niveau des sorties en fonction de la sensibilité d'entrée des équipements connectés en aval du contrôleur.
Consultez le mode d'emploi de vos équipements.
Entrées analogiques
Connecteurs :
Impédance, Sym./Asym. :
Niveau d'entrée max./min. à 0 dBFS :
Sensibilité avec réserve de 12 dB :
Conversion A/N :
Retard A/N =
Plage dynamique :
DHT :
Réponse en fréquence :
Diaphonie :
XLR
21 kOhms/13 kOhms
+24 dBu/0 dBu
-12 dBu à +12 dBu
24 bits, suréchantillonnage 128 x
0,70 ms/0,65 ms à 44,1 kHz/48 kHz
Type < -110 dB, 22 Hz à 22 kHz
Type < -110 dB à 1 kHz, -1 dBFS
+0/-0,1 dB, 20 Hz à 20 kHz
Type < -100 dB, 20 Hz à 20 kHz
Sorties analogiques
Connecteurs :
Impédance, Sym./Asym. :
Niveau de sortie maximum :
Conversion N/A :
Retard de conversion N/A :
Plage dynamique :
DHT :
Réponse en fréquence :
Diaphonie :
XLR
40 Ohms/20 Ohms
+20 dBu
24 bits, suréchantillonnage 128 x
0,68 ms/0,63 ms à 44,1 kHz/48 kHz
Type < -110 dB type, 22 Hz à 22 kHz
Type < -110 dB (0,0014 %) à 1 kHz, +13 dBu
+0/-0,5 dB, 20 Hz à 20 kHz
Type < -100 dB, 20 Hz à 20 kHz
Conformité EMC :
Normes de sécurité :
EN 55103-1 et EN 55103-2
Température de fonctionnement :
Température de stockage :
Humidité :
0° C à 50° C
-30°C à 70°C
90 % maximum, avant condensation
Généralités
Finition :
Façade aluminium anodisé, châssis acier peint
Écran :
Écran LCD bleu 2 x 16 caractères
Dimensions :
483 x 44 x 105,6 mm
Poids :
1,5 kg
Tension secteur :
100 à 240 Vca, 50 à 60 Hz (alimentation à découpage)
Consommation électrique :
<15 W
Garantie pièces/main d'oeuvre :
1 an
Du fait de l'amélioration
constante de nos matériels, ces caractéristiques sont sujettes à
modification sans préavis.
Les presets d'usine du XO24 sont listés ci-dessous. Ces presets sont génériques et doivent être considérés comme d'excellents "points de départ". Pour optimiser les performances de votre système, il est probable que vous aurez besoin d'ajuster ces presets en fonction des spécifications de vos hauts parleurs. C'est pourquoi nous vous remercions de consulter la documentation relative à vos hauts parleurs.
