BMC2 - Matériel audio professionnel TC ELECTRONIC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BMC2 TC ELECTRONIC au format PDF.
| Type de produit | Convertisseur numérique/analogique et contrôleur de monitoring |
| Marque | TC Electronic |
| Modèle | BMC-2 |
| Catégorie | Matériel audio professionnel |
| Dimensions (L x H x P) | 140 x 64 x 176 mm |
| Poids | 0,82 kg |
| Alimentation | 12 V DC, adaptateur secteur fourni, consommation < 8,4 W |
| Entrées numériques | S/PDIF/AES3-id (RCA), TOSLINK, ADAT (4 canaux) |
| Sorties numériques | S/PDIF/AES3-id (RCA), TOSLINK, ADAT |
| Sorties analogiques | XLR symétriques pour moniteurs (2 canaux) |
| Sortie casque | Jack 1/4" stéréo, impédance 80 Ω |
| Fonctions principales | Contrôle de niveau, écoute calibrée (REF), commutation d’entrées, rééchantillonnage avec rejet de jitter JET™, vérification d’intégrité (iCheck), atténuation DIM, coupure CUT, sortie alternative ALT, mode Mono/Side |
| Technologie de rejet de jitter | JET™ basée sur TCAT DICE JR, filtrage 4e ordre, rejet >100 dB @ 600 Hz |
| Conversion N/A | 24 bit, 128x suréchantillonnage Bitstream |
| Taux d’échantillonnage supportés | 43 à 97 kHz (externe), 48 kHz (interne de secours) |
| Réponse en fréquence (entrées numériques) | DC à 23,9 kHz ± 0,01 dB @ 48 kHz |
| Plage dynamique (sortie ligne) | > 98 dB (20 Hz à 20 kHz) |
| Distorsion (THD) | < -98 dB (20 Hz à 20 kHz) |
| Niveau de sortie max (ligne) | +13 dBu (hors DIM), -5 dBu (DIM actif) |
| Gain numérique | Off à +12 dB |
| Indicateurs visuels | LED de verrouillage par entrée, bargraphes de crête (12 LEDs par canal), LED d’état VALID, LED de surcharge |
| Matériaux | Panneau avant en aluminium anodisé et acrylique, châssis plaqué et peint, plaques latérales enduites |
| Entretien et nettoyage | Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants. Débrancher l’alimentation avant nettoyage. |
| Sécurité | Utiliser uniquement l’adaptateur secteur fourni. Éviter l’exposition à l’humidité et aux températures extrêmes. Débrancher en cas d’orage ou d’inutilisation prolongée. |
| Pièces détachées et réparabilité | Garantie 1 an pièces et main-d’œuvre. Pour toute réparation, contacter un technicien agréé. Les pièces détachées sont disponibles auprès du service après-vente TC Electronic. |
| Informations générales | Unité autonome (aucun ordinateur requis), compatible Mac et PC. Conçue pour le monitoring de studio, la production audio et l’écoute référencée. |
FOIRE AUX QUESTIONS - BMC2 TC ELECTRONIC
Questions des utilisateurs sur BMC2 TC ELECTRONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Matériel audio professionnel au format PDF gratuitement ! Retrouvez votre notice BMC2 - TC ELECTRONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BMC2 de la marque TC ELECTRONIC.
MODE D'EMPLOI BMC2 TC ELECTRONIC
Vue générale - Panneau arrête 6
Vue Générale - Panneau supérieur 7
Opération 8
APPENDICE
BMC-2 et Rejet du Jitter 14
BMC-2 Philosophie du design 15
Diagrammes de cablage 16
Ecoute calibrée 18
BMC-2 est un convertisseur numérique/analogique dédié, en même temps qu'un contrôleur de Monitor de haute qualité ; il constitue une solution ideale pour toute production audio, ou configuration de monitoring, qu'elle soit numérique ou analogique.
Chez TC Electronic, nous estimons qu'un contrôle prévisible des Monitors et des casques est une partie importante du processus de production, et grâce au BMC-2, un tel luxe vous est toujours disponible - quel que soit le statut de l'ordinateur qui est au cœur de votre système.
Cette unité à poser sur le bureau peut fonctionner sans Mac ou PC, et vous offre un contrôle pratique et instantané du niveau du son. Tout en contrôlant le niveau d'écoute, BMC-2 permet de commuter entre trois sources numériques - S/PDIF/AES3, TOS et ADAT -, et confirmer si ces entrées sont synchrones ou pas. BMC-2 pilote un set de haut-parleurs analogiques, un set de haut-parleurs numériques, et une paire de casques. Une écoute calibrée est disponible avec les deux yeux de haut-parleurs et la sortie casque.
Mais BMC-2 n'est pas simplement de la conversion et du contrôle de niveau - BMC-2 vous propose des niveaux de reférence à définir par l'utilisateur. Il suffit de presser la
touche REF de la face avant, et BMC-2 attenuera la sortie au niveau de pression sonore définie par l'utilisateur, ainsi l'écoute à un niveau de reférence consiste en une simple pression de touche.
La précision de BMC-2 permet de ré'échantillonner toutes les entrées, et propose un rejet de jitter basée sur la technologie JET, développée à l'origine pour notre produitphare le System-6000. Vous obtenez tous les avantages d'une interface optique sans les problèmes - les asymétries sont corrigées et le jitter est complètement éliminé de l'équation.
Les sorties analogiques offrent une plage dynamique étendue sur connecteur XLR. Un créetre et une fonction Integrity Check - ou « iCheck » - est également disponible sur l'entrée selectionnée. La fonction iCheck revèle si la dimension spatiale du signal est compromise, par exemple à cause de la compression de données, tels que l'encodage MP3 ou AAC sur un taux de bit trop bas. BMC-2 est une unité autonome à poser sur le bureau, qui fonctionne au déballage sans ordinateur. Elle peut s'interfacer directement avec tous les nouveaux Mac, et la plupart des PC utilisés en production audio - il suffit de connecter l'adaptateur 12 V DC.
tc electronic

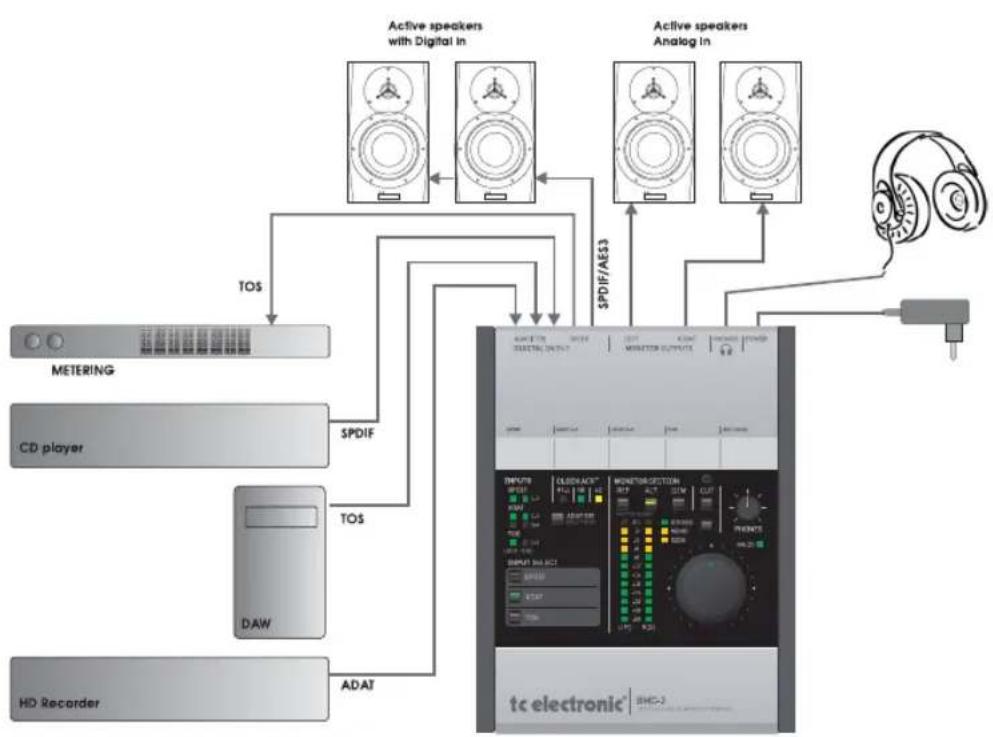

EXAMPLE DE BRANCHEMENT
E

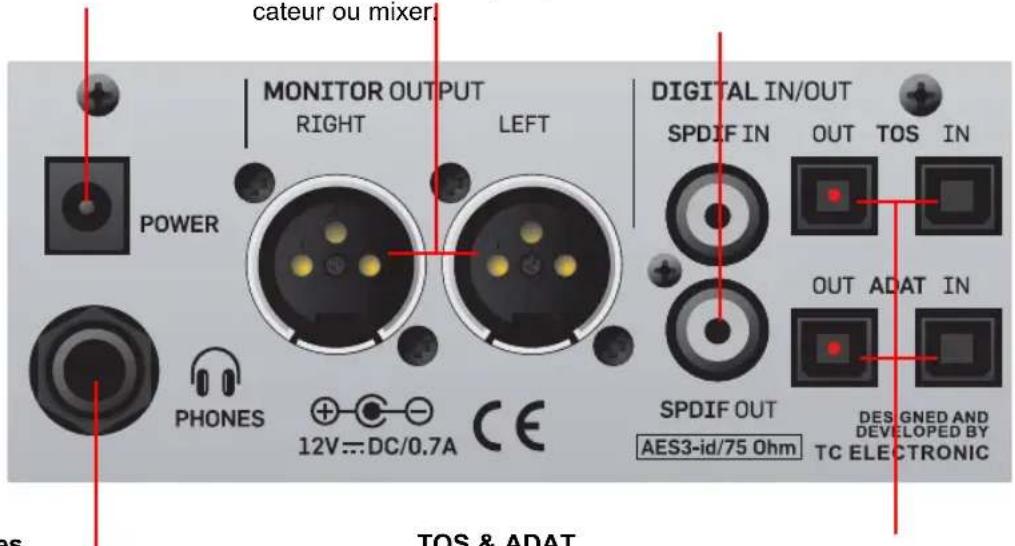

VUE GENERALE - PANNEAU ARRIERE
Power In
Utilisez l'alimentation 12V DC fournie.
Sorties Analogiques
Sorties analogiques symétriques pour moniteurs actifs, amplificateur ou mixer
SPDIF I/O
Entrée et sortie 24 Bit SPDIF/AES3-id sur connecteur RCA.
Phones
connection jack 1/4" pour casques.
TOS & ADAT
Entrées et sorties Lightpipe sur connecteurs standard TOSLINK (TOS: Canaux 1-2 - ADAT: Canaux 1-4).

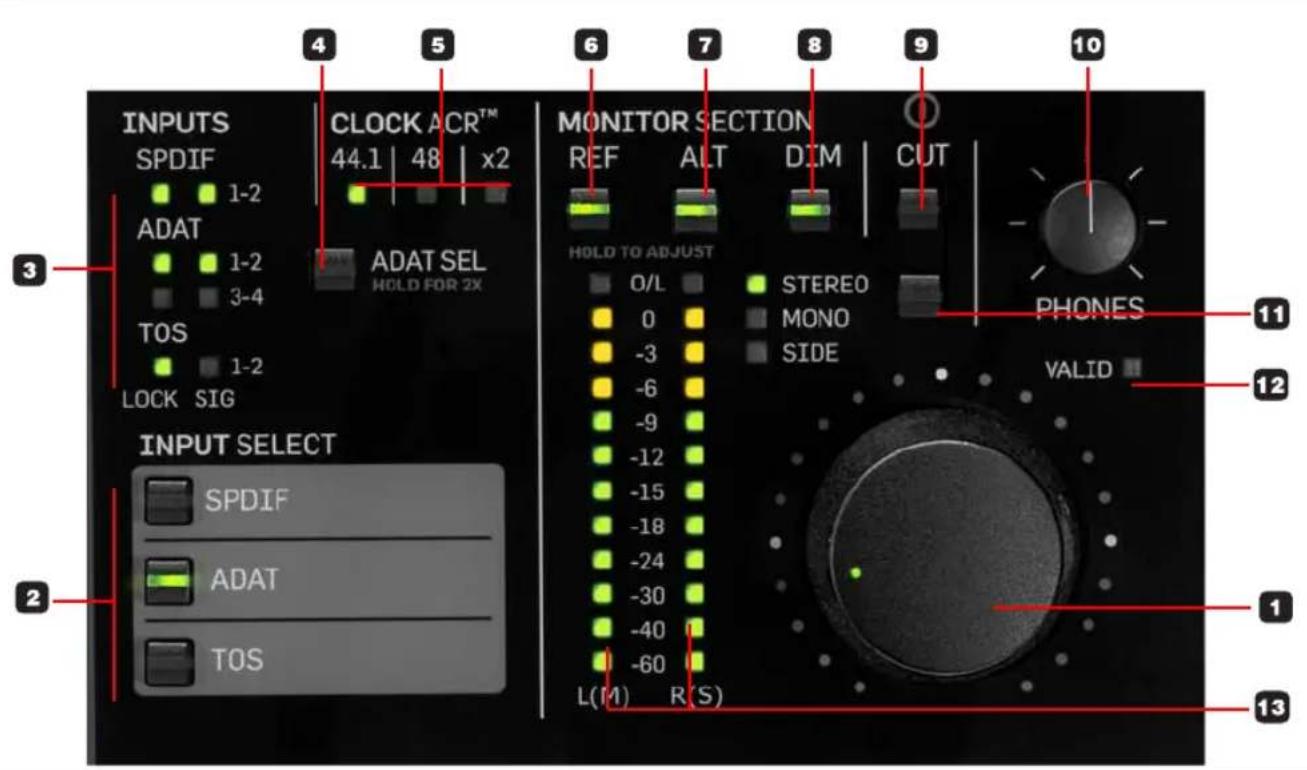

VUE GENERALE - FACE SUPERIEURE
OPERATION
1 - Contrôle Rotatif
Le bouton rotatif est toujours en fonction, sauf si Ref.
Level ou Cut sont actifs. La LED "Valid" et le point lumineux dans le bouton lui-même sont allumés lorsqu'il est actif.
Les marques autour de la roue correspondent à des demi-heures d'une pendule. Suivant ces marquages, la roue suit la distribution suivante de gains définis:
Min: Off
1er pas: -72 dB
9 heures: -42 dB
(a partir de la, chaque division d'une demi-heure
estégalea4dB)
Midi: -18 dB
(puis, chaque division 1 / 2h égale 3 dB)
3 heures: 0 dB
Max: +12 dB
Chaque potentiomètre a une fonction de transfert légèrement différente, ainsi les nombres donnés ci
dessus sont des indications. Une maniere plus précise de connaître le gain est de contrôler la Led sur la roue: elle clignote brievement à chaque pas de 6 dB. Ce flash survient lorsque le gain est à +/- 0,2 dB des 6 dB.
Pour s'assurer d'un réglage 0 dB bit transparent (à 3:00), la roue compte un cran à 0,0 dB dans une zone légersement plus large que le
point 0 dB.
Sauf si la touche Alt est activée, le bouton rotatif contrôle la sortie analogue des moniteurs L/R. Si vous sélectionnez Alt, les sorties analogiques sont coupées et la roue regle le niveau de la sortie numérique assignée à Alt (voir aussi section « 7-ALT »).
Par défaut ALT alimente la sortie S/PDIF/AES3.
2 - Touches INPUT SELECT
Les selecteurs INPUT déterminant quelles sources en entrée alimentent les haut-parleurs, les casques, les sorties S/PDIF, TOS et ADAT du BMC-2.
Lorsque vous commutez entre des sources d'entrée synchrones, BMC-2 effectue l'opération en cross-fade sans coupure. Si les sources d'entrée sont asynchrones, ou même à des taux d'échantillons différents une petite coupure est prévisible lors de la commutation.
Notez que le taux d'échantillons en entrée peut être identique sans que les sources soient synchrones. BMC-2 contrôle constamment et indiquer si les entrées sont synchrones à celle qui est active. Car la LED lock clignote, cela indique que les entrées sont asynchrones.
Tout format sélection en entrée est passé de manière bit-transparente vers toutes les sorties numériques exceptée vers la sortie assignée à Alt.
3-LEDs STATUT INPUT
Les LEDs de la colonne de gauche indiquent qu'un signal est détecté. Les LEDs de la colonne de droite indiquent qu'un signal audio est present sur cette entrée particulière.
ce bouton a deux fonctions.
sLECTION d'une paire de canaux ADAT:
Presser brievement la touche ADAT pour commuter entre les paires de canaux ADAT 1-2 et 3-4 (les paires 5-6 et 7-8 ne sont pas disponibles).
OPERATION
sLECTION du taux d'échantillons ADAT:
Le format ADAT double échantillon n'est pas détecté automatiquement; vous doivent désigner manuellement si nécessaire. Appuyez et maintenez la touche ADAT enforcée pendant environ trois secondes pour sélectionner le taux d'échantillons double (88,2 ou 96 Khz). Lorsque le taux double est sélectionné, la LED jaune "x2" s'allume.
La LED de statut d'horloge numérique indique le taux d'échantillonnage de l'entrée sélectionnée. Lorsque la LED "x2" est allumée, la LED 44.1 Khz représenté 88.2 Khz et la LED 48 indique 96 Khz.
6-Touche REF
L'écoute à niveau calibré facilité les transferts d'un studio à l'autre et évite une altiération accidentelle du mix, dans une recherche de loudness supplémentaire
mal guidée. De plus, la calibration rend l'équilibre spectral d'un mix plus prévisible (parce que l'on vis des cibles spectrales différentes lorsque le niveau de reproduction change).
En général une calibration s'effectue à l'aide de bruit rose à un niveau défini, par exemple -20 dBFS RMS. Avec un SPL mètre lisant une valeur C lente pondérée, réglez le niveau à votre position d'écoute pour une SPL donnée et par haut-parleur. En général les valeurs varient de 70 à 85 dB SPL, suivant l'application.
La touche REF retire le contrôle rotatif < 1> du chemin de signal du haut-parleur, et assigne un gain préréglé (SPL calibre) pour les haut-parleurs analogiques, et ceux qui sont assignés à ALT.
Lorsque vous appuyez sur REF, les bargraphes indiquent momentanément le gain préréglé, assigné aux hauts-parleurs (L) et casques (R) avant de reprenevre leur fonctionnement normal.
Calibration des haut-parleurs analogiques et des casques:
-
REF étant désactivé (LED éteinte), réglez le niveau désiré avec le bouton rotatif et le contrôle de niveau de casque.
-
Maintenez appuyée la touche REF pendant 5 secondes jusqu'à ce que le bargraphe clignote. Ne relachez la touche REF que lorsque les bargraphes sont redevenus stables.
Si vous le préférez, vous pouvez aussi programmer la fonction DIM pour être activée lorsque la touche REF est pressée.
Le réglage d'usine par défaut pour la touche REF est de -18 dB.
Vous pouvez calibrer independamment les deux sets de haut-parleurs, mais la calibration des casques s'effectue chaque fois qu'un nouveau niveau REF est reglé.
7-Touche ALT
ALT signifie « moniteurs alternatifs ». La fonction ALT vous permet de passer de la sortie moniteur analogique à la sortie ALT (la sortie ALT par défaut est S/PDIF/AES3).
Par défaut, la fonction ALT est assignée à la sortie S/PDIF/AES3. Cependant vous pouvez désir de
I'assigner aux sorties ADAT ou TOS.
Assignnation de ALT à la sortie numérique de votrechoix:
- D'abord désactivez ALT: la LED de la touche ALT est alors éteinte
- Puis sélectionnez le format de sortie numérique que vous pouze assigner à ALT en pressant la touche S/PDIF, ADAT ou TOS de la section "Input Select".
- Lorsque l'entrée est selectionnée maintenez ALT enforcée.
D'abord le format précédemment assigné à ALT s'allume et après environ cinq secondes le nouveau format assigné clignotera. Relâchez la touche ALT lorsque la LED se stabilise.
OPERATION
Le nouveau Set de sortie est maintainant assigné à la fonction ALT.
Calibration des niveaux pour les Monitors ALT:
- Pressez la touche ALT.
- REF étant désactivé (LED éteinte), réglez le niveau désiré à l'aide du bouton rotatif et le bargraphe de contrôle de niveau de casque.
- Maintenez appuyée la touche REF pendant 5 secondes jusqu'à ce que le bargraphe clignote. Ne relachez la touche REF que lorsque les bargraphes sont redevenus stables.
Reportez you à la la section 6 "6- REF" pour information additionnelle sur la calibration.
8-Touche DIM
La touche DIM active une atténuation de 18 db sur les sorties moniteurs analogiques et numériques. Cette fonction estend la plage dynamique et diminue la distorsion pour les sorties analogiques.
9 - Touche CUT / POWER OFF
Cette touche coupe la sortie des haut-parleurs (mais pas les casques). Maintenez CUT,enforcépendant trois secondes pour eteindre I'unité.
10-Bouton PHONES
Il contrôle la sortie des casques, sauf si BMC-2 est en mode REF. Lorsque le mode REF est actif, les sorties haut-parleurs et casques opèrent à un niveau calibré et non pas suivant le niveau régle par les potentiomètres speaker et Phones.
11 - Touche STEREO/MONO/SIDE
Cette touche alterne entre monitoring stéreo, mono et Side. D'un point de vue du signal, les deux opérations intervennent après le contrôle de gain des haut-parleurs.
L'unité démarre toujours en mode stéreoquel que soit le mode sélectionné à l'extinction.
L'écoute de la composante Side est particulièrement intéressante lorsqu'on compare un format réduit - tel que MP3 ou AAC - à un signal linéaire, ou à un signal compressé à un taux de bit différent.
12-LED VALID
Lorsque la LED VALID est allumée, la roue de volume est présente dans le flux du signal. Lorsqu'elle est eteinte, vous écoutez un niveau REF (voir « 6 - touche REF » pour plus d'informations).
13-BARGRAPHES de MESURES
Les bargraphes de niveaux indiquent le niveau de crête à l'échantillon pres pour l'entrée seLECTIONnée, sans changement de gain.
Si vous sélectionnez Mono ou Side, l'échelle de gauche indique la composante Mono, et la droite la composante Side.
(Cependant, les deux moniteurs reproduiront soit le Mono ou le Side, en fonction du réglage).
Comme BMC-2 ne gere que des signaux d'entretes numériques, et ne peux donc depasser le 0 dBFS, l'indicateur de surcharge ne peux pas etre invoque en
entree. S'il s'allume,ILA est du a une surcharge interne.
Des surcharges internes peuvent survenir lorsque un niveau d'entrée élevé estprésent et que la roue de contrôle, ou le niveau des casques est régé au-dessus de 0 dB (position 3:00).
Si les témoins de surcharge s'allument, réduisez le niveau avec la roue de volume, ou avec le contrôle des casques.
Mesure externe:
Si vous utilisez un instrument de mesure de niveau ou de loudness externe, avec BMC-2, il est essentiel que la roue de contrôle soit exclue du flux de signal. Les mesures externes doivent alors etre faites sur des sorties numeriques non assignees a ALT.Voir « 7- touche ALT ».Les sorties inutilisées pour ALT passent la source en entrée de manière bit-transparente, ce qui est requis pour une mesure externe.
APPENDICE
Horloge du BMC-2 & Rejet de Jitter
Un signal audionumérique repose sur deux composantes : le niveau et le temps. Les niveaux sont bien connus (bit) - mais le timing est aussi important pour éviter les bruits et distorsions.
Le Jitter est une variation indésirable du timing d'un signal audionumérique. On le detecte généralement lorsque la plage dynamique des convertisseurs AN/NA estompromise ; ou par des coupures et des clicks sur l'interface. Une horloge numérique stable est cruciale à la qualité du son, spécialement lorsque l'une des conversions citées s'effectue.
La stabilité de l'horloge et le rejet de Jitter du BMC-2 se base sur la technologie issue du TC System 6000, et ses performances dépassent largement celles d'équipement d'un prix démultié par rapport au BMC-2. L'excellent rejet de Jitter du BMC-2 permet aussi de nettoyer un signal numérique moins que parfait, en provenance d'une source externe, et arrange complètement le timing de votre studio tout en optimisant ses performances.
BMC-2 philosophie du concept
Lors de la conception du BMC-2 nous avons youlu insistier sur la fourniture d'un contrôle constant des moniteurs,quel que soit l'etat de votre ordinateur ou d'autres sources de signal.Un autre critere est de ne pas modifier le signal sauf si cela est nécessaire.
Par conséquent, le BMC-2 propose un design synchrone avec traitement des signaux de manière bit transparente, un rejet de Jitter impressionnant et un générateur de taux d'échéantillonnage compensant une fonction de verrouillage de mémoire, activée si l'horloge en entrée est déficiente. Les sorties XLR ont été optimisées pour le fonctionnement en symétrique et en asymétrique. Si vous achetez ou soudez des adaptateurs XLR/TRS, suivez le diagramme de câblage de la page suivante, ici pour supprimer tout risque de bruit de fond et de souffle, même en asymétrique.
Le BMC-2 offre une fonction importante qui permet d'eviter les bruits lorsqu'on switche entre différents taux
d'échantillonnage. Et même grâce à la fonction de verrouillage de mémoire du taux d'échantillonnage, BMC-2 peut:gérer une horloge numérique instable en entrée.BMC-2 continuera à fonctionner au dernier taux mesure, lorsque vous Airport express ou d'autres unités passeront en mode de Veille.
Nous essayons également de Traits vos moniteurs de la manière la plus douce, aussi si vous retirez brutalement l'alimentation du BMC-2 en tirant sur la prise, au lieu de l'eteindre, vous n'entendrez qu'une anomalie mineure.
Cependant, une chose reste au-delà de notre contrôle. Si vous reliez des moniteurs numériques et si vous commutez entre différents taux d'échantillonnage, il ne dépend que de ces moniteurs, si des bruits surviennent ou non. Cela dépend de la manière dont ils gérent un changement de taux d'échantillonnage lorsqu'ils sont actifs.
APPENDICE - DIAGRAMME DE CÂBLAGE
Si vous connectez les sorties symétriques du BMC-2 à un équipement asymétrique, il est possible de supprimer le bruit de fond en utilisant le câblage suivant.
Scheme de cablage pour connecter les sorties symétriques XLR à des Jack asymétrique 1/4"
APPENDICE - DIAGRAMME DE CÂBLAGE
Si vous envoyez un signal AES3 sur l'entrée S/PDIFAES3 du BMC-2, ou bien si vous alimentez l'entrée AES3 d'une autre unité à partir de la sortie S/PDIF/AES3 du BMC-2, nous recommendons de placer un petit circuit entre les unités pour permettre une longueur de cable optimale et conserver l'intégrité du signal. Ces circuits ne sont pas fournis par TC Electronic - veuillez contacter un technicien qualifié pour toute assistance.

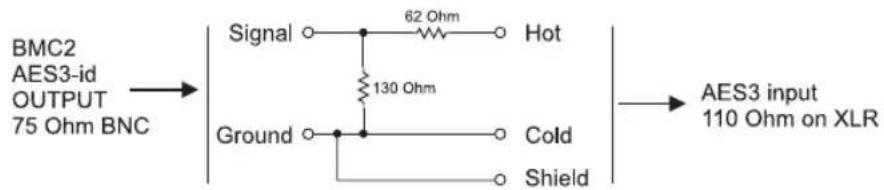

sortie BMC-2 vers entree AES3
Note : placer ce circuit près de l'entrée AES3 de l'unité cible !

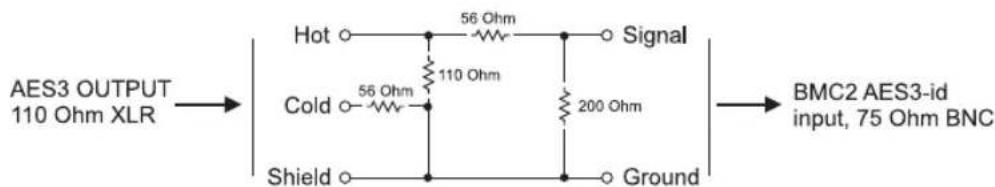

sortie AES3 vers entrée BMC-2
Note : placer ce circuit pres de l'entrée du BMC-2 !
APPENDICE- ÉCOUTE CALIBRÉE

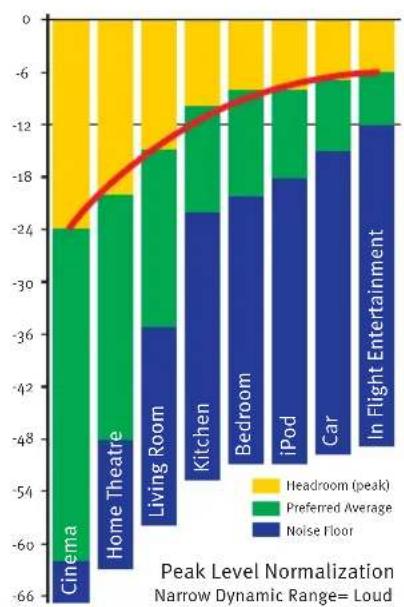

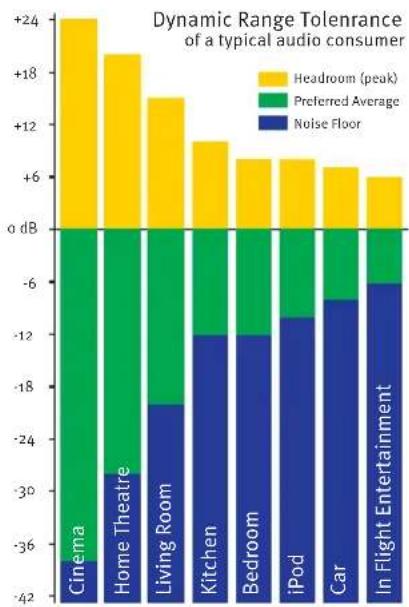

Un niveau REF bien calibre est essentiel au mixage.
L'audio pour différents publics requiert des plages différentes pour la dynamique (figure de gauche ci-dessous). Sans une écoute calibrée dans le studio, vous ne pourrez pas juger en confiance de la plage dynamique d'une piste.
APPENDICE - ÉCOUTE CALIBRée
Certains ingénieurs appliquent la tactique de "la boite écrasée" parce que la "sagesse populaire" prétend que cela produit un résultat plus fort. La ligne rouge de l'illustration de droite montre àquel point une source à plage dynamique faible, sonne fort lorsque le contrôle de niveau se base sur la mesure du niveau Crète ( comme on le faisaitAAParavant). Aujourd'hui, avec les principes de détction de loudness qui font leur entree dans l'electronique de consommation courante (ltunes, Dolby etc) et le broadcast, l'avantage de "la boite écrasée" disparait - ne laissant que de la distortion et un son mou.
D'autre part, l'écoute calibrée de BMC-2 assure des conditions d'écoute constantes, ce qui permet d'aboutir à des résultats fiables en studio - quel que soit le format cible et l'auditoire.
SPECIFICATIONS TECHNIQUES
entrees et sorties numériques
connecteurs (S/PDIF, AES3-id compatible)
Formats (S/PDIF et TOSLINK):
Connecteur (ADAT® ou TOSLINK):
Format (ADAT®):
Proesseur Numérique ES:
Horloge et Jitter
Taux échantillonnage interne (fallback):
Taux échantillonnage externes:
module rejet de Jitter:
Filtre de rejet de Jitter (4th order):
Phase Sortie (tes sortie numériques):
Réponse en fréquence ESN:
Sortie ligne canaux 1/2
Connecteurs:
Impedance:
Niveau sortiemax.:
Gain numérique:
THD:
Plage dynamique incl. DIM:
Réponse en fréquence:
Diaphonie:
RCA Phono, adapteur BNC inclu
75 Ohm, 1 Vpp (terminaison)
Ch. 1 à 4 @ 48 kHz, Ch. 1 à 4 SMUX @ 96 kHz
TCAT DICE JR, gere tous les formats ES
48 kHz
43 à 97 kHz, rejet de jitterer à tous les taux
technologie JET™ sur TCAT DICE JR
3dB@10Hz,>100dB@600Hz
< 1 ns peak, BW: 700 Hz à 100 kHz
<42 ps RMS, BW: 100 Hz à 40 kHz
< 0.5% par Periode d'échantillonnage
0.15/0.3 ms
DC à 23.9 kHz ± 0.01 dB @ 48 kHz
XLR symétrique avec detection de masse
< 100 Ohm
+13 dBu, -5 dBu DIM actif
Off +12 dB
+0/-0.2 dB, 20 Hz à 20 kHz
<-98dB,20Hzà20kHz
SPECIFICATIONS TECHNIQUES
Conversion N/A
Conversion Nvers A :
Délai N vers A:
24 bit, 128 x Oversampling Bitsstream
0.40 ms / 0.20 ms @ 48 kHz / 96 kHz
Sortie Casques
Connecteurs
Impedance
Niveau sortieMax:
Gain Numérique:
THD:
Plage dynamique:
Réponse en fréquence:
Puissance@ 40 Ohm:
Puissance@ 600 Ohm:
Jack 1/4" (Stereo)
80 Ohm
+20 dBu (sans charge)
Off a +12 dB
+0/-0.2 dB, 20 Hz à 20 kHz
200mW
93mW
EMC
Conforme a:
EN 55103-1 et EN 55103-2,
(toutes Entrées num.):
Alimentation Secteur:
Consummation
Garantie pieces et M.O.:
5.5^ × 2.5^ × 6.9^ (140 x 64 x 176 mm)
1.8 lb. (0.82 kg)
Panneau frontal en aluminium anodise et acrylique. Chassis plaqué et peint. plaques latérales enduites
1 LED par canal stereo
(acteé à -60 dBFs)
12 LEDs par canal
12 VDC
<8.4W
1 an
En raison de développement continu, ces specifications sont sujettes à modification sans préavis.
