MODE D'EMPLOI NAC3 LOWRANCE

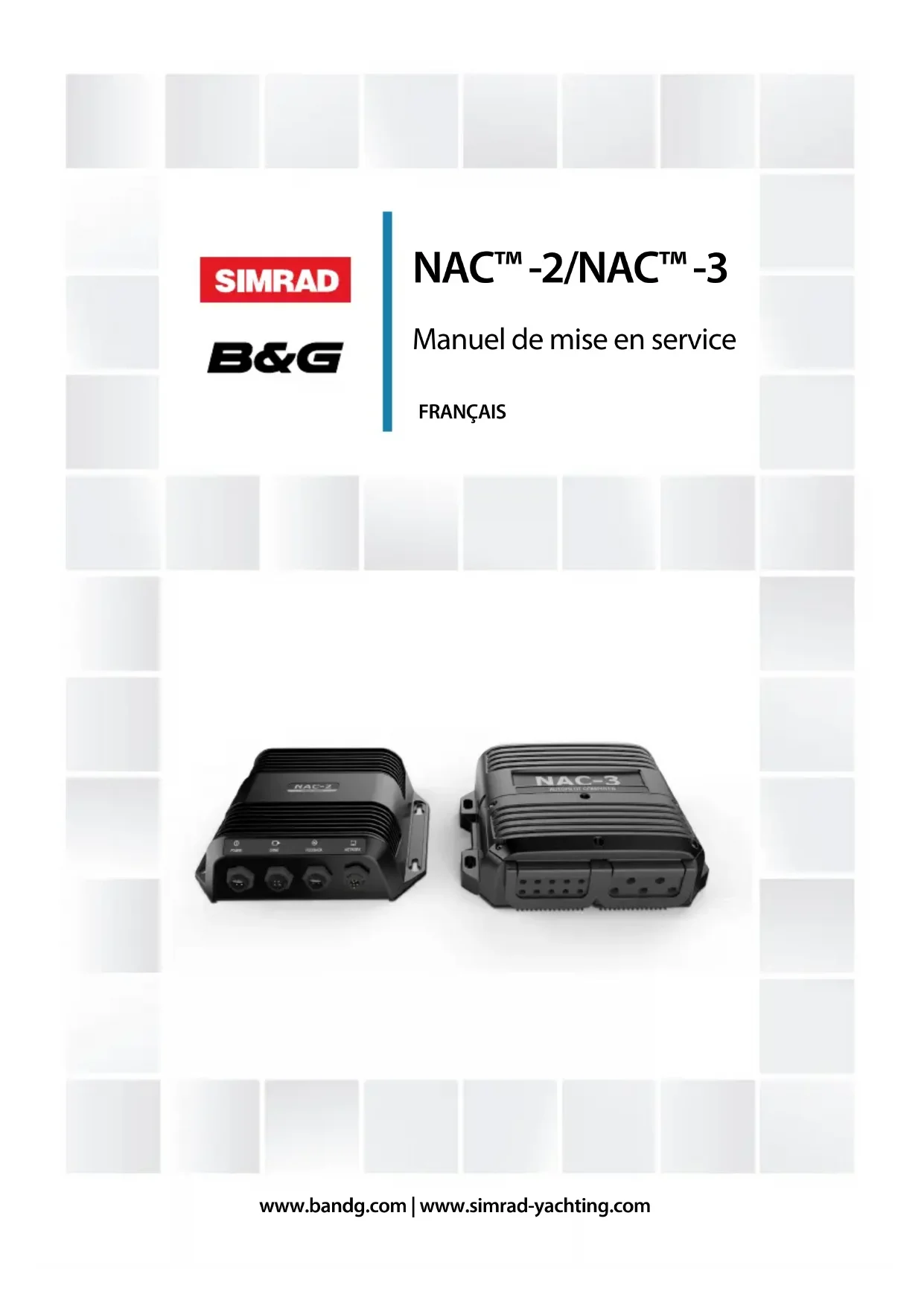

Manuel de mise en service www.bandg.com | www.simrad-yachting.comPréface Clause de non-responsabilité Comme Navico améliore continuellement ce produit, nous nous réservons le droit d'y apporter des modifications, sans que pour autant celles-ci soient indiquées dans la présente version du manuel. Pour toute information complémentaire, veuillez consulter votre distributeur. Le propriétaire est le seul responsable de l'installation et de l'utilisation du matériel et doit s'assurer qu'il ne provoque pas d'accidents, de blessures ou de dommages matériels. L'utilisateur de ce produit est l'unique responsable du respect des règles de sécurité maritime. NAVICO HOLDING AS. ET SES FILIALES, SUCCURSALES ET SOCIÉTÉS AFFILIÉES REJETTENT TOUTE RESPONSABILITÉ EN CAS DE MAUVAISE UTILISATION DE CE PRODUIT QUI SERAIT SUSCEPTIBLE DE PROVOQUER DES ACCIDENTS OU DES DOMMAGES, OU D'ENFREINDRE LA LOI. Le présent manuel décrit la version du produit en cours au moment où ce document a été imprimé. Navico Holding AS. et ses filiales, succursales et sociétés affiliées se réservent le droit de modifier les spécifications sans préavis. Langue gouvernante la présente déclaration, les manuels d'instructions, les modes d'emploi et toute autre information relative au produit (la documentation) pourraient être traduits ou ont été traduits à partir d'une autre langue (Traduction). Dans le cas de conflits entre une traduction quelconque de la Documentation, la version anglaise de la Documentation sera la seule version officielle de la Documentation. Copyright Copyright © 2022 Navico Holding AS. Garantie Le contrat de garantie est un document fourni indépendamment de cette notice. Pour toute demande relative à la garantie, veuillez consulter le site Web concernant votre appareil ou système : www.simrad-yachting.com Préface | NAC-2/NAC-3 Manuel de mise en service 3www.bandg.com www.lowrance.com

Préface | NAC-2/NAC-3 Manuel de mise en serviceDéclaration de conformité Europe Nous, Navico, déclarons par la présente, sous notre responsabilité exclusive, que le produit est conforme :

• à la norme CE au titre de la directive CEM 2014/30/UE ; Les déclarations de conformité pertinentes sont disponibles dans la section du produit aux adresses suivantes :

• www.bandg.com Royaume-Uni Nous, Navico, déclarons par la présente, sous notre responsabilité exclusive, que le produit est conforme :

• UKCA en vertu des réglementations sur la compatibilité électromagnétique de 2016. Les déclarations de conformité pertinentes sont disponibles dans la section du produit aux adresses suivantes :

• www.bandg.com États-Unis d'Amérique du Nord

Avertissement: Les changements apportés par

l'utilisateur, non expressément approuvés par la partie responsable de la conformité, sont susceptibles d'annuler l'autorisation d'utilisation de l'appareil. Préface | NAC-2/NAC-3 Manuel de mise en service 5Australie et Nouvelle Zélande Nous, Navico, déclarons par la présente, sous notre responsabilité exclusive, que le produit est conforme :

• aux critères requis pour les appareils de niveau 2 de la norme 2017 sur les communications radio (compatibilité électromagnétique) ; Marques ®Reg. U.S. Pat. & Tm. OFF et ™ marques de droit commun. Rendez- vous sur www.navico.com/intellectual-property pour consulter les droits de marque de Navico Holding AS.

• Navico® est une marque de Navico Holding AS.

• SIMRAD® est une marque de Kongsberg Maritime AS, concédée sous licence à Navico Holding AS.

• B&G® est une marque de Navico Holding AS.

• Lowrance® est une marque de Navico Holding AS.

• AP™ est une marque de Navico Holding AS.

• HDS® est une marque de Navico Holding AS.

• Live™ est une marque de Navico Holding AS.

• NAC™ est une marque de Navico Holding AS.

• NMEA® et NMEA 2000® sont des marques de la National Marine Electronics Association.

• NMEA 0183® est une marque de la National Marine Electronics Association.

• Precision™ est une marque de Navico Holding AS.

• SteadySteer™ est une marque de Navico Holding AS. À propos de ce manuel Les images utilisées dans ce manuel d'utilisation peuvent ne pas correspondre exactement à l'écran de votre appareil. Importantes conventions relatives au texte Les sections de texte importantes qui exigent l'attention particulière du lecteur sont signalées comme suit : Ú Remarque : Utilisé pour attirer l'attention du lecteur sur un commentaire ou une information importante.

Préface | NAC-2/NAC-3 Manuel de mise en serviceAvertissement: Utilisé pour avertir le personnel qu'il est nécessaire de procéder avec prudence pour éviter tout risque de blessure aux personnes et/ou de dommage aux équipements. Manuels traduits Des versions traduites de ce manuel sont disponibles sur le site Web suivant :

Préface | NAC-2/NAC-3 Manuel de mise en serviceSommaire 11 Introduction 11 Calculateurs de pilote automatique NAC-2 et NAC-3 11 L'interface utilisateur 12 Boîtiers de commande du pilote automatique 13 Configuration du calculateur de pilote automatique 15 Paramétrage à quai 15 Sélection des sources de données 15 Fonction d'entrée 16 Auto/Veille 16 Désengager 16 SteadySteer 17 Désactiver l'entrée 17 Caractéristiques du bateau 17 Configuration du pilote 21 Configuration de la barre 24 Paramétrages en mer 24 Configuration du compas 25 Vit. Transition 26 Config Zéro Barre 26 Paramétrer taux de giration 27 Réglage du pilote automatique 32 Paramètres utilisateur 32 Paramètres de profil de pilotage 34 Paramètres Voilier 35 Paramètres de gabarit de virage 39 Vérification de l'installation 39 Liste de contrôle 39 Réglages spécifiques du bateau 42 Maintenance 42 Maintenance préventive 42 Vérification des connecteurs 42 Mises à jour logicielle Sommaire | NAC-2/NAC-3 Manuel de mise en service 942 Réinitialisation du calculateur de pilotage automatique 44 Caractéristiques techniques

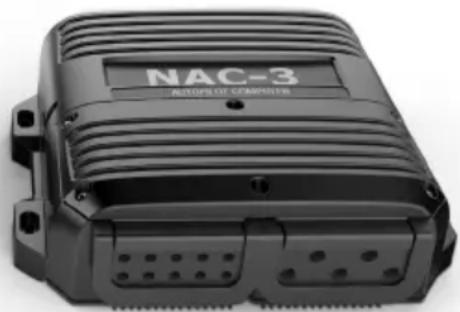

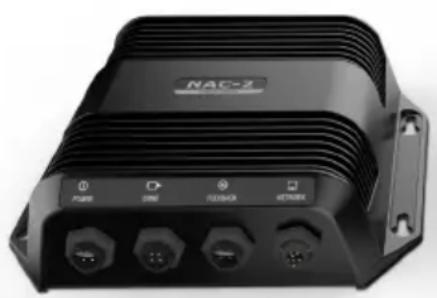

Sommaire | NAC-2/NAC-3 Manuel de mise en serviceIntroduction Calculateurs de pilote automatique NAC-2 et NAC-3 Les calculateurs de pilote automatique NAC-2 et NAC-3 contiennentles équipements électroniques nécessaires au fonctionnementd'une pompe de direction hydraulique ou d'un pilote mécanique,tout en assurant une interface avec les capteurs d'angle de barre etles appareils NMEA 2000.Le NAC-2 est conçu pour les bateaux jusqu'à 10 mètres (33 pieds) etpour les pompes, pilotes mécaniques ou électrovannes basseintensité (8 A en continu et 16 A en crête).Le NAC-3 est conçu pour les bateaux de 10 mètres (33 pieds) ouplus. Il est certifié pour une utilisation avec les pompes, pilotesmécaniques et électrovannes haute intensité (30 A en continu et50 A en crête). L'interface utilisateur Les fonctions du pilote automatique sont présentées un peudifféremment selon l'appareil utilisé (écrans multifonction (MFD) etpupitres de commande du pilote automatique (AP44 ou AP48) parexemple).Ce manuel présente des exemples d'écran provenant à la fois d'unécran multifonction exécutant le logiciel NOS et de l'AP48. Écrans MFD exécutant le logiciel NOS et pupitre de commande du pilote automatique Les instructions de ce manuel concernent les écrans multifonctionexécutant le logiciel NOS et les écrans du pupitre de commande dupilote automatique, tels que l'AP48.Les captures d'écran de ce manuel proviennent d'un écranmultifonction exécutant le logiciel NOS et de l'AP48. Écrans multifonction exécutant le logiciel NEON Si la page d'accueil de votre écran multifonction ressemble àl'illustration suivante, vous disposez d'un écran multifonctionexécutant le logiciel NEON. Introduction | NAC-2/NAC-3 Manuel de mise en service 11Pour mettre en service le pilote automatique connecté à votre système exécutant le logiciel NEON, sélectionnez le bouton Guide de réglage sur l'écran d'accueil et suivez les instructions de l'application de configuration. Vous pouvez également sélectionner le bouton des paramètres sur la page d'accueil et accéder à l'écran de configuration de l'appareil. La configuration des appareils connectés est décrite dans la documentation disponible pour l'écran multifonction exécutant le logiciel NEON.

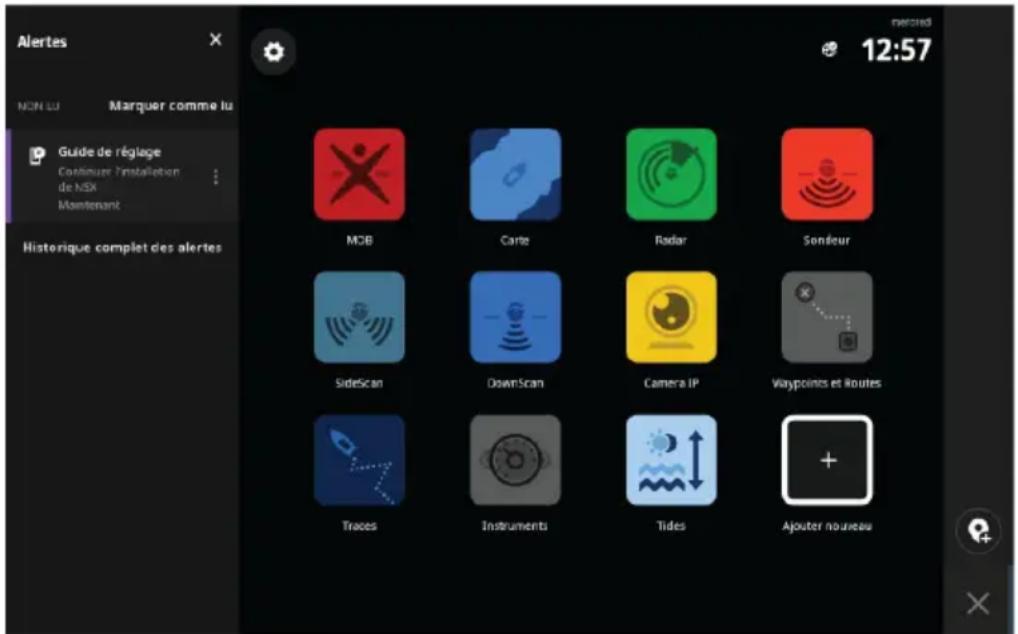

Boîtiers de commande du pilote automatique Le NAC peut être commandé par différents appareils de contrôle Navico. Il peut s'agir de pupitres de commande du pilote automatique dédiés, d'écrans multifonctions (MFD) et/ou de commandes de pilote automatique utilisés en association avec des systèmes d'instrumentation ou toute combinaison ci-dessus. Fonctions du pilote automatique Les appareils NAC-2 et NAC-3 intègrent un large éventail de fonctions, mais tous les boîtiers de commande de pilote automatique n'ont pas accès à l'ensemble des options. Par exemple, les systèmes de pilotage automatique incluant uniquement une commande de pilote automatique (sans afficheur) ne peuvent pas accéder aux gabarits de virage. Introduction | NAC-2/NAC-3 Manuel de mise en serviceConfiguration du calculateur de pilote automatique Une fois l'installation du pilote automatique terminée, la configuration du calculateur doit être effectuée. Une configuration incorrecte du pilote automatique peut aboutir à un mauvais fonctionnement de celui-ci. La configuration du pilote automatique comporte deux étapes principales :

• Paramètres d'installation - Y compris mise en service à quai et en mer. Voir "Paramétrage à quai" à la page 15 et "Paramétrages en mer" à la page 24

• Réglage des paramètres du pilote automatique par l'utilisateur - Réglage manuel selon les différentes conditions de fonctionnement et les préférences utilisateur. Reportez-vous à la section "Paramètres utilisateur" à la page 32 Ú Remarque : Les réglages à quai sont accessibles uniquement lorsque le pilote automatique est en mode Veille. Ú Remarque : Certains systèmes nécessitent une touche veille physique dédiée pour pouvoir effectuer les procédures d'installation. Cette touche peut se trouver sur le boîtier de commande de pilote automatique ou sur une commande de pilote automatique. Il peut également s'agir d'une touche de veille distincte.

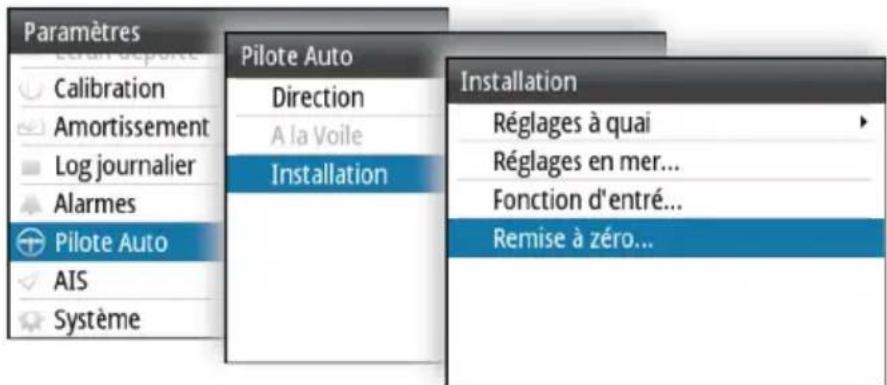

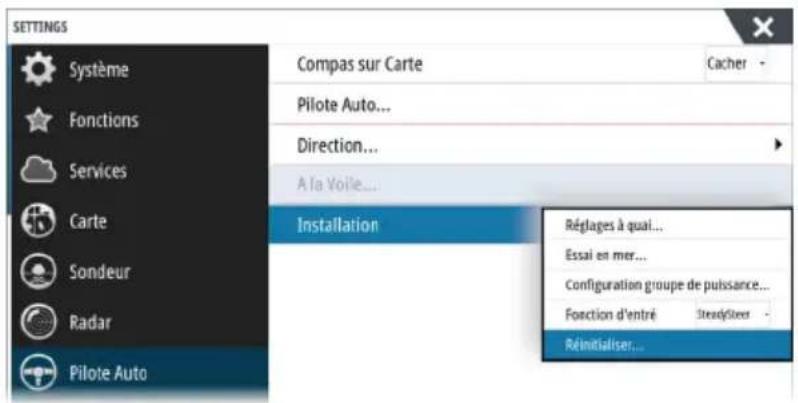

Avertissement: à la livraison du pilote automatique

et après chaque réinitialisation du pilote automatique, les paramètres d'installation sont restaurés avec les valeurs préréglées en usine (valeurs par défaut). Une notification s'affiche et une configuration complète doit être effectuée. Sinon, le pilote automatique risque de ne pas fonctionner correctement. Introduction | NAC-2/NAC-3 Manuel de mise en service 13Flux de travail de la configuration de l'installation

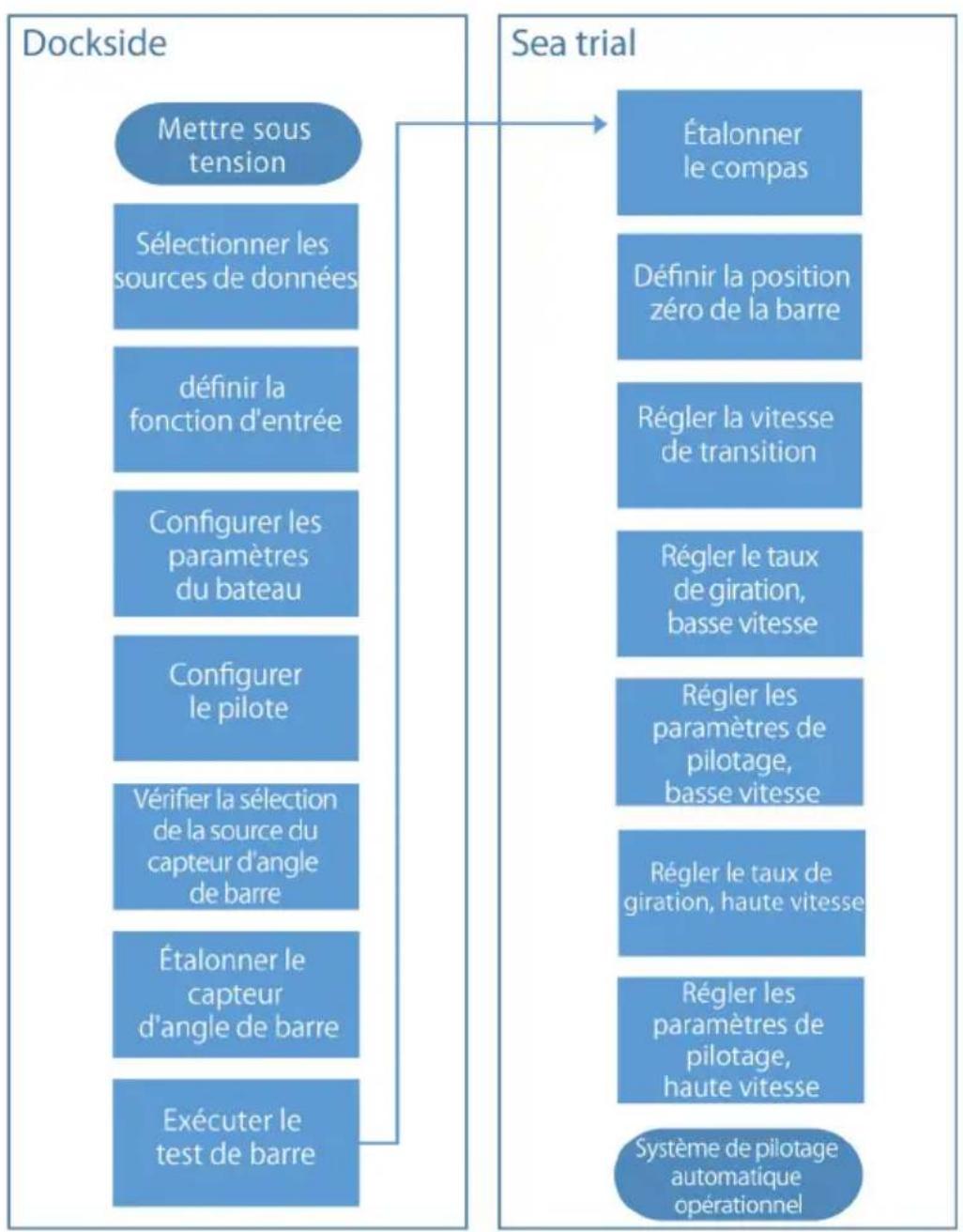

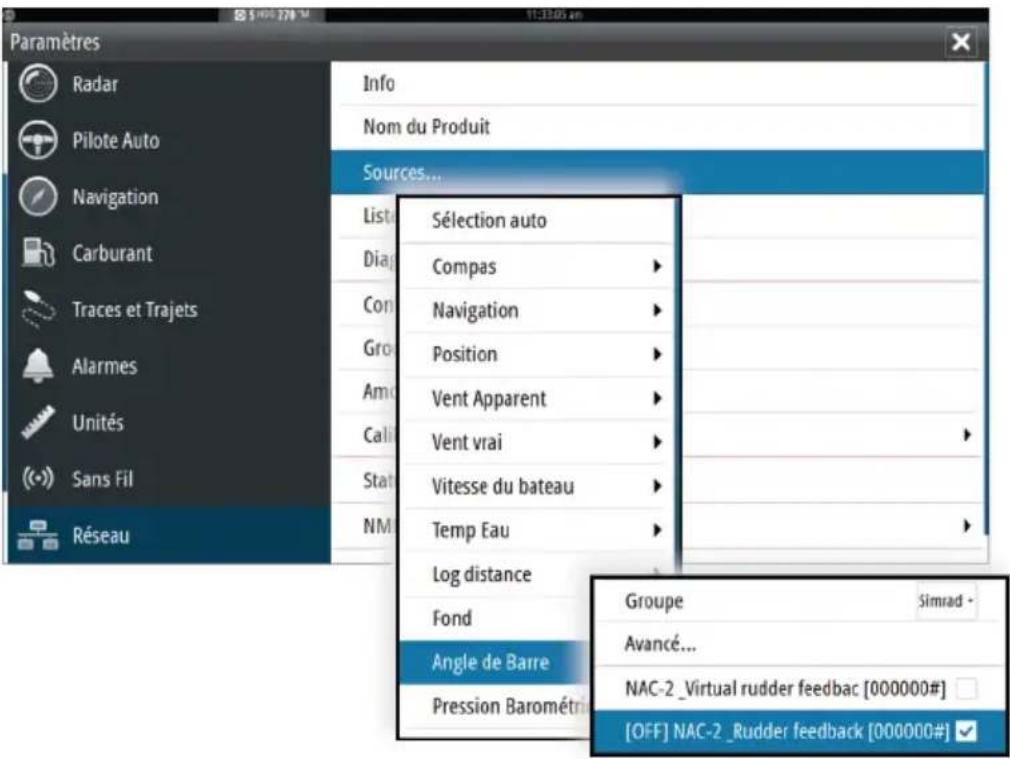

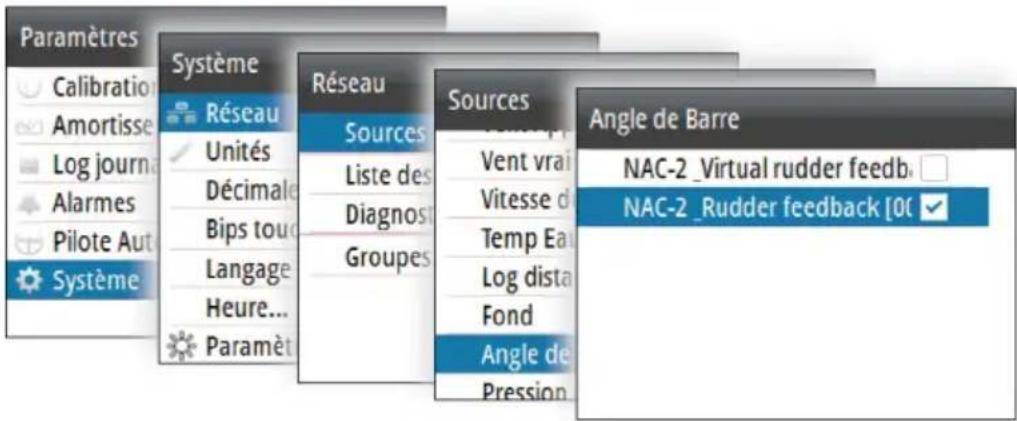

Introduction | NAC-2/NAC-3 Manuel de mise en serviceParamétrage à quai Sélection des sources de données Avant de commencer à configurer le calculateur de pilote automatique, des sources de données doivent être disponibles et configurées. La sélection de sources de données est requise au démarrage initial du système, si l'une des parties du réseau du bus CAN a été modifiée ou remplacée, ou si une autre source est disponible pour un type de données spécifique et que cette source n'a pas été automatiquement sélectionnée. Vous pouvez laisser le système sélectionner automatiquement vos sources ou configurer manuellement chaque source. Pour plus d'informations sur la procédure de sélection des sources de données, reportez-vous à la documentation du boîtier de commande du pilote automatique ou de l'afficheur. Fonction d'entrée Détermine |la façon dont le système/calculateur de pilote automatique réagit à une entrée externe. L'entrée externe peut être connectée au fil bleu/jaune du NAC-2 et au sélecteur de mode/ fonction du NAC-3. Pour plus de détails sur le câblage et les options, reportez-vous à la documentation d'installation. Boîte de dialogue d'installation du pilote automatique, écrans multifonctions

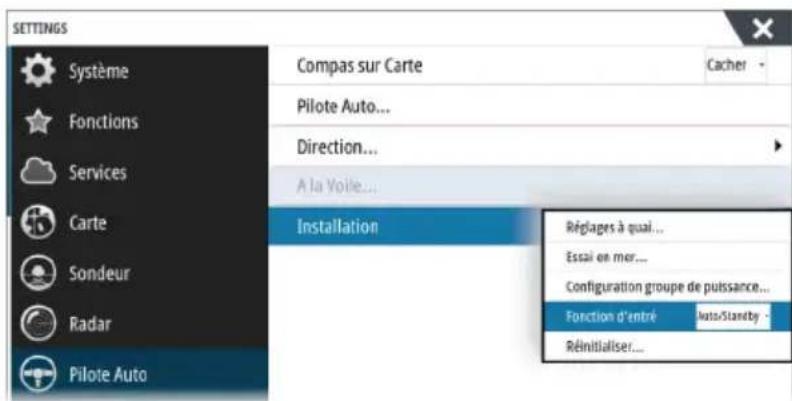

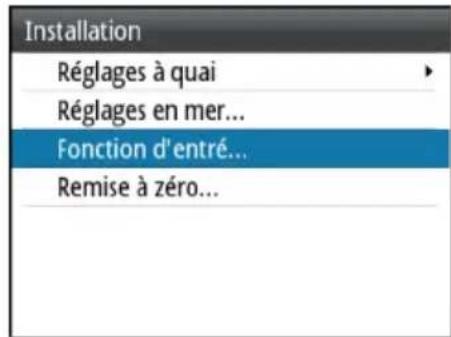

Paramétrage à quai | NAC-2/NAC-3 Manuel de mise en service 15Boîte de dialogue d'installation du pilote automatique, AP48 Auto/Veille Sélectionnez ce mode si un bouton bascule est connecté à votre calculateur de pilote automatique NAC-2. Appuyez sur le bouton pour basculer entre le mode Auto et le mode Veille. Désengager Sélectionnez ce mode si un commutateur de désengagement est connecté à votre calculateur de pilote automatique NAC-3.

• OUVERT – fonctionnement normal, peut être contrôlé par le contrôleur.

• FERMÉ à OUVERT – active le mode automatique quel que soit l'état précédent.

• FERMÉ – désengagé. Ne peut pas être contrôlé par le contrôleur. SteadySteer Sélectionnez ce mode si un SteadySteer est connecté à votre NAC-2/NAC-3.

• La direction manuelle neutralise le mode actif.

• Si le mode Auto ou le mode NoDrift était actif avant de passer en mode de direction manuelle, ils se réenclenchent automatiquement lorsque le navire s'est stabilisé sur un nouveau cap.

• Pour tous les autres modes, le pilote automatique passe en mode Veille.

• Si le mode NAV était actif avant de passer en direction manuelle, une boîte de dialogue s'affiche. - Confirmez le changement de cap pour réactiver le mode NAV.

Paramétrage à quai | NAC-2/NAC-3 Manuel de mise en service- Annulez le changement de cap pour activer le mode automatique sur le nouveau cap. - Si aucune action n'est effectuée, le pilote automatique passe en mode Veille. Désactiver l'entrée Sélectionnez cette option si aucune entrée externe n'est connectée ou pour désactiver l'entrée connectée (défaut). Caractéristiques du bateau Type bateau Affecte les paramètres de pilotage ainsi que les fonctions de pilote automatique disponibles. Vous disposez maintenant des options suivantes :

• Planant Ú Remarque : si le type de bateau est défini sur Voilier, le capteur d'angle de barre virtuel n'est pas disponible. Longueur bateau Utilisé par le système de pilote automatique pour calculer les paramètres de pilotage. Vit. Croisière Paramètre utilisé en l'absence d'information de vitesse disponible. Il est utilisé par le système de pilote automatique pour calculer les paramètres de pilotage. Configuration du pilote La configuration du pilote permet de gérer la manière dont le calculateur du pilote automatique contrôle le système de pilotage. Pour obtenir des caractéristiques détaillées, reportez-vous à la documentation relative à votre pilote. Paramétrage à quai | NAC-2/NAC-3 Manuel de mise en service 17Méthode de commande Utilisé pour régler la sortie de commande appropriée pour votre pilote. Vous disposez maintenant des options suivantes :

• Solénoïde Pour l'activation/la désactivation du pilotage des valves hydrauliques. Permet de régler une vitesse de barre fixe.

• Moteur réversible Pour les pompes/moteurs à vitesse variable. Drive Voltage (Tension de l'unité de puissance) Tension nominale spécifiée pour votre pilote.

• Options : 12 V et 24 V. Ú Remarque : la sortie en 24 V est disponible uniquement avec une alimentation 24 V. Le paramètre doit correspondre à la spécification des solénoïdes, de la pompe ou du moteur.

Avertissement: le choix d'un niveau de tension

inapproprié pour votre pilote peut endommager le pilote et le calculateur du pilote automatique même si les circuits de protection sont activés. Drive engage Définit la manière dont est utilisée la sortie entraînement. Vous disposez maintenant des options suivantes :

• Clutch (Embrayage) Si votre pilote/moteur/pompe a besoin de l'embrayage pour engager l'actionneur, il doit être connecté à la sortie « entraînement ». Permet de configurer la fonction « drive engage » en tant qu'embrayage. L'embrayage est activé lorsque le calculateur du pilote automatique contrôle la barre. En mode veille, l'embrayage est relâché pour permettre un pilotage manuel. Vérifiez les spécifications de votre pilote pour déterminer si l'embrayage est nécessaire ou non.

Paramétrage à quai | NAC-2/NAC-3 Manuel de mise en service• Auto Sortie activée lorsque le calculateur du pilote automatique est en mode Auto, NoDrift (Sans dérive) ou Navigation. Dans le cas d'un contrôle manuel de la barre (Veille, NFU et FU), la sortie n'est pas activée. Généralement utilisée pour basculer entre deux vitesses de barre sur une pompe qui fonctionne en continu. Elle est utilisée lorsque différentes vitesses de barre sont nécessaires pour un pilote automatique ou FU/NFU. Barre Mini Certains bateaux ont parfois tendance à ne pas réagir aux commandes de barre de faible amplitude lors d'un paramétrage de route, en raison d'un mouvement faible de la barre, de tourbillons/ perturbations au niveau du gouvernail ou parce qu'il s'agit d'un bateau à propulsion par jet d'eau. En augmentant le paramètre Barre minimale, vous pouvez améliorer les performances de direction sur certains bateaux. Cela augmente toutefois l'activité de la barre. Ú Remarque : contentez-vous d'activer la fonction Barre Mini si celle-ci fournit de meilleures performances de direction sur une mer calme. Elle doit être définie une fois les paramètres de pilotage du pilote automatique optimisés/réglés. Bande morte de barre Empêche la barre de chasser sous l'effet du jeu mécanique au niveau du mécanisme de direction ou de la barre. Vous disposez des options suivantes :

• Auto (Recommandé). La bande morte de barre est évolutive et constamment opérationnelle. Elle permet également d'optimiser la bande morte en fonction de la pression exercée sur la barre.

• Manuel Si le réglage automatique ne s'effectue pas correctement en raison d'une vitesse de barre extrême et/ou d'un dépassement, cette fonction peut être réglée manuellement. Elle peut également être utilisée pour réduire l'activité de la barre. Les commandes de barre inférieures à la taille de la bande morte seront ignorées. Paramétrage à quai | NAC-2/NAC-3 Manuel de mise en service 19Trouvez la plus petite valeur possible qui empêche la barre de chasser continuellement. Une bande morte trop importante entraîne des erreurs de pilotage. Il est recommandé de vérifier la stabilité de la barre en mode Auto à la vitesse de croisière afin d'obtenir une pression sur la barre. (La légère oscillation observée à quai peut disparaître à la vitesse de croisière.)

Paramétrage à quai | NAC-2/NAC-3 Manuel de mise en serviceConfiguration de la barre

Avertissement: au cours de l'étalonnage et du test

de la barre, le calculateur de pilotage automatique émet une série de commandes de barre. Tenez-vous éloigné du gouvernail et ne tentez pas de prendre manuellement le contrôle de la barre au cours du test. Source de barre La source de barre correcte doit être sélectionnée avant l'étalonnage de l'angle de barre. Sélection de la source de barre, MFD Paramétrage à quai | NAC-2/NAC-3 Manuel de mise en service 21Sélection de la source de barre, AP48 Étalonnage du capteur d'angle de barre virtuel Ú Remarque : disponible uniquement si un capteur d'angle de barre est installé et sélectionné comme source de la barre. L'étalonnage du capteur d'angle de barre détermine la direction de l'angle de barre.

• Suivez les instructions à l'écran pour étalonner la barre. Test de barre Ce test de barre vérifie le sens de l'entraînement. Il détecte l'alimentation électrique minimale pour diriger la barre et réduire la vitesse de barre si elle dépasse la vitesse maximale souhaitée pour le fonctionnement en pilote automatique. Ú Remarque : si le bateau est doté d'une direction assistée, le moteur thermique ou électrique qui l'active doit être allumé avant le début de ce test.

• Exécutez le test de barre tel que décrit par les instructions qui s'affichent à l'écran. - La barre doit amorcer un léger mouvement dans les 10 secondes, avant de se déplacer dans les deux sens. L'échec du test déclenche une alarme. Étalonnage du capteur d'angle de barre virtuel (VRF) Ú Remarque : disponible uniquement si la source de la barre est définie sur un capteur d'angle de barre virtuel.

Paramétrage à quai | NAC-2/NAC-3 Manuel de mise en serviceL'étalonnage du capteur d'angle de barre virtuel détermine le sens du mouvement de la barre, la sortie minimale requise pour permettre le déplacement de la barre, ainsi que le rapport entre la tension et la vitesse de barre. Pour effectuer l'étalonnage du VRF, vous devez être en mesure de voir le mouvement de la barre.

• Suivez les instructions à l'écran pour étalonner le capteur d'angle de barre virtuel. Ú Remarque : Lorsque vous êtes invité à indiquer si la barre a bougé, il se peut que vous deviez sélectionner no plusieurs fois pour vous assurer que la pompe fournit suffisamment de puissance pour faire tourner le moteur à une vitesse élevée. Paramétrage à quai | NAC-2/NAC-3 Manuel de mise en service 23Paramétrages en mer

Avertissement: Un pilote automatique est

uniquement conçu comme une aide supplémentaire à la navigation. Il NE REMPLACE PAS un navigateur humain ni une navigation prudente. Ne laissez jamais la barre sans surveillance. un réglage en mer ne peut être effectué qu'une fois les paramétrages à quai terminés. Ú Remarque : Un réglage en mer doit toujours être effectué dans des conditions calmes, en eaux ouvertes et à une distance de sécurité de tout autre bateau. Configuration du compas Pour obtenir des performances optimales, le compas doit être calibré ; les offsets doivent être utilisés pour compenser. La configuration doit être effectuée à partir d'un afficheur approprié. Selon l'appareil, l'accès à la configuration du compas est disponible à partir de la boîte de dialogue Appareil du compas, ou à partir d'une section Calibration dédiée dans le menu Paramètres de l'appareil. Boîte de dialogue Appareil, MFD

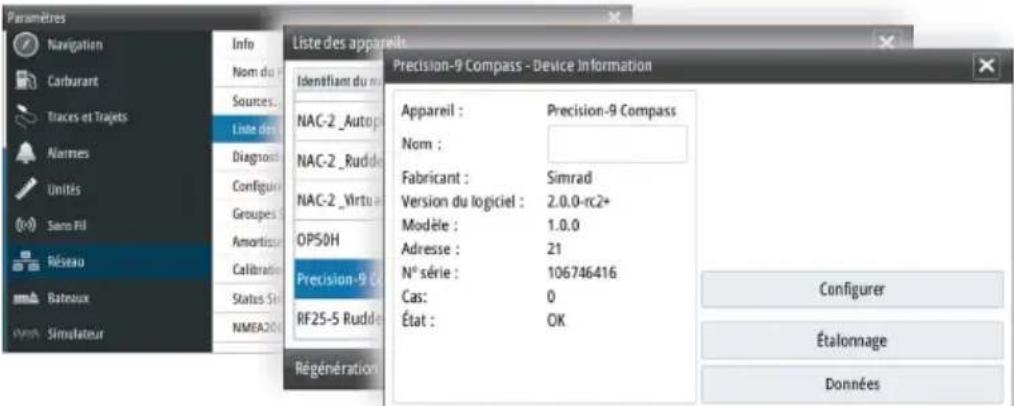

Paramétrages en mer | NAC-2/NAC-3 Manuel de mise en serviceOption Calibration, AP48 Ú Remarque : pour obtenir de bons résultats, la configuration du compas doit être effectuée par mer calme et par vent et courant faibles. Assurez-vous que l'étendue d'eau libre autour du bateau est suffisante pour effectuer un virage complet. Pour plus d'informations concernant votre appareil, consultez la documentation de votre capteur de cap. Vit. Transition Ú Remarque : Disponible uniquement si le type de bateau est configuré en tant que Planant. La vitesse de transition est la vitesse à laquelle le système passe automatiquement du profil Basse vitesse au profil Haute vitesse. Les profils permettent de tenir compte de la tendance des bateaux à présenter différentes caractéristiques de pilotage en fonction de la vitesse. Vous pouvez également définir vos propres préférences pour les performances de pilotage de votre bateau à basse et haute vitesse. Il est recommandé de définir une valeur qui représente la vitesse à laquelle changent les caractéristiques de pilotage du bateau. Par exemple, il peut s'agir du seuil de plané (recommandé) ou de la vitesse à laquelle vous souhaitez que le pilote automatique change de comportement. Une hystérésis de 2 nœuds permet d'éviter l'oscillation des paramètres haute/basse vitesse lorsque le bateau se déplace à la vitesse de transition ou à un niveau proche de cette vitesse. Exemple Paramétrages en mer | NAC-2/NAC-3 Manuel de mise en service 25La vitesse de transition est réglée à 9 nœuds.

• Le système passe d'un profil Low (Bas) à un profil High (Haut) lorsque la vitesse passe à 10 nœuds (= vitesse de transition plus 1 nœud).

• Le système passe d'un profil High (Haut) à un profil Low (Bas) lorsque la vitesse descend à 8 nœuds (= vitesse de transition moins 1 nœud). Le profil actif (Low (Bas) ou High (Low)) apparaît sur la page du pilote automatique (par exemple, AP44) et dans la fenêtre contextuelle du pilote automatique (MFD) : Page de l'AP48 Nouvelle barre de pilote automatique MFD Config Zéro Barre Permet de corriger la position zéro de la barre détectée lors des paramétrages à quai si un léger décalage de la barre est nécessaire pour permettre au bateau de se diriger en ligne droite. Ú Remarque : le réglage de la position zéro de la barre doit toujours être effectué dans des conditions calmes, sans vent ni courant susceptible d'affecter le pilotage. Placez la barre à la position dans laquelle le bateau navigue en ligne droite, puis activez l'option Config Zéro Barre pour enregistrer le paramètre zéro de la barre. Ú Remarque : sur les bateaux à deux moteurs, vérifiez que le régime moteur est égal sur les deux moteurs de sorte que les deux hélices génèrent une poussée équivalente. Dans le cas contraire, la position zéro de la barre est peut-être mal configurée. Paramétrer taux de giration Utilisé pour paramétrer le taux de giration préférentiel du bateau.

Paramétrages en mer | NAC-2/NAC-3 Manuel de mise en serviceAmenez le bateau à effectuer un virage avec un taux de giration sûr et confortable, puis activez l'option Paramétrer taux de giration pour enregistrer les paramètres de taux de giration. Ú Remarque : le taux de giration capturé sera conservé dans le profil de pilotage actif. Ce paramètre doit donc être répété pour chaque profil de pilotage. Réglage du pilote automatique Ú Remarque : Le réglage du pilote automatique doit être effectué séparément pour les profils de basse et haute vitesse. Les réglages automatiques et manuels doivent être tous deux effectués dans des conditions de mer calme à modérée. Si vous avez correctement entré le type, la longueur et la vitesse de croisière du bateau, vous n'aurez sans doute pas à effectuer de réglages manuels ou automatiques supplémentaires. Procédez comme suit pour vérifier que le pilotage est satisfaisant :

1. Stabilisez le bateau sur un cap, puis sélectionnez le mode

2. Observez les commandes de maintien de cap et de la barre.

- Le pilote automatique doit maintenir le bateau sur le cap prédéfini dans une plage de variations de +/-1 degré en moyenne, par mer calme et vent faible.

3. Effectuez de petits et de plus grands changements de cap sur

bâbord et tribord et observez comment le bateau s'adapte à ces nouveaux caps. - Le bateau doit avoir un minimum de dépassement. Voir "Gain de barre" à la page 29 et "Contre Barre" à la page 30. Si le pilote automatique ne maintient pas le cap ou n'effectue pas les virages de manière satisfaisante, vous pouvez essayer la fonction Réglage Auto ou passer directement au réglage manuel. Ú Remarque : si le bateau est d'une longueur supérieure à 30 m/100 pi environ ou si sa vitesse de croisière est très élevée, il peut être impossible d'effectuer un réglage automatique. Il est alors suggéré de procéder à un réglage manuel. Réglage Auto Lorsque vous réalisez un réglage automatique, le bateau effectue automatiquement une série de virages en S. En fonction du Paramétrages en mer | NAC-2/NAC-3 Manuel de mise en service 27comportement du bateau, le pilote automatique définit automatiquement les paramètres de pilotage les plus importants (Gain et Contre Barre).

• Stabilisez le vaisseau sur un cap et réglez la vitesse entre 5 et 10 nd, puis sélectionnez AutoTune. - Le pilote automatique passe maintenant en mode automatique et prend le contrôle du bateau. Ú Remarque : vous pouvez désactiver le réglage automatique à tout moment en appuyant sur la touche STBY du boîtier de commande du pilote automatique. La procédure de réglage automatique dure environ 3 minutes. Une fois la procédure terminée, le pilote automatique passe automatiquement en mode Veille et la barre doit être contrôlée manuellement. Ú Remarque : tous les paramètres définis lors du réglage automatique peuvent être réglés manuellement. Pour des performances de pilotage optimales, il est recommandé d'ajuster manuellement les paramètres de pilotage après l'exécution du réglage automatique. Réglage manuel Le gain de barre et la contre barre peuvent être réglés manuellement.

• Stabilisez le bateau sur un cap et réglez sa vitesse au milieu de la plage de profil (bien éloignée de la vitesse de transition) pour éviter tout changement de profil au cours du réglage. Activez ensuite l'option Gain de barre. Réglez la valeur selon les descriptions ci-dessous.

• Le cas échéant, ajustez légèrement l'option Contre barre.

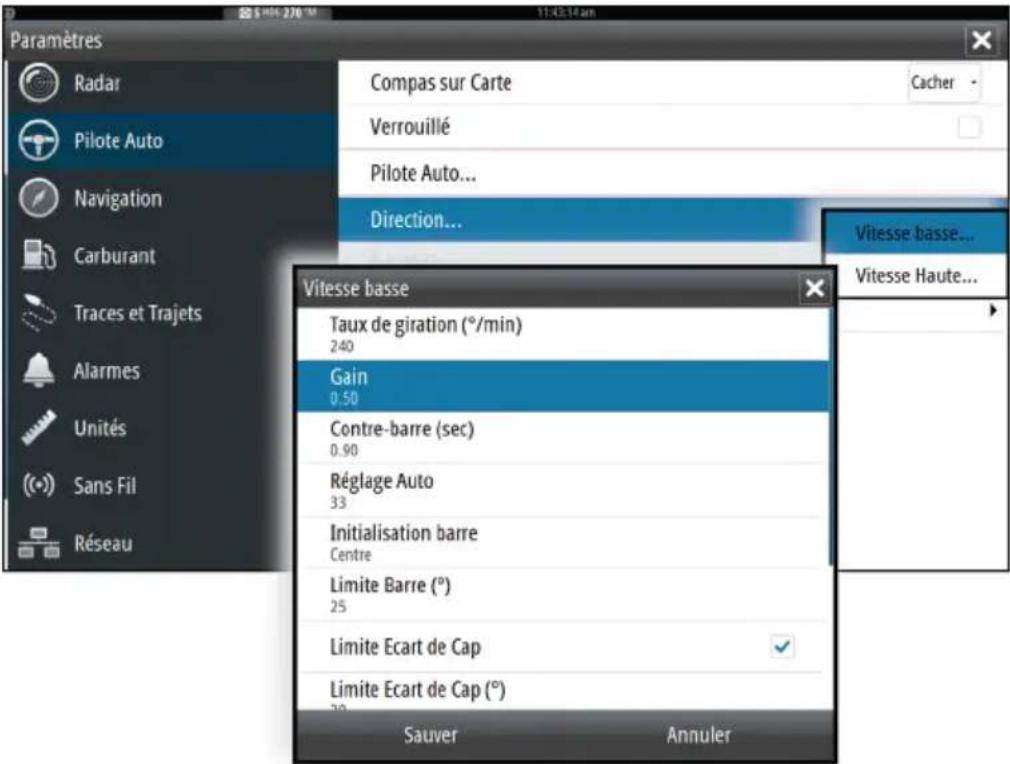

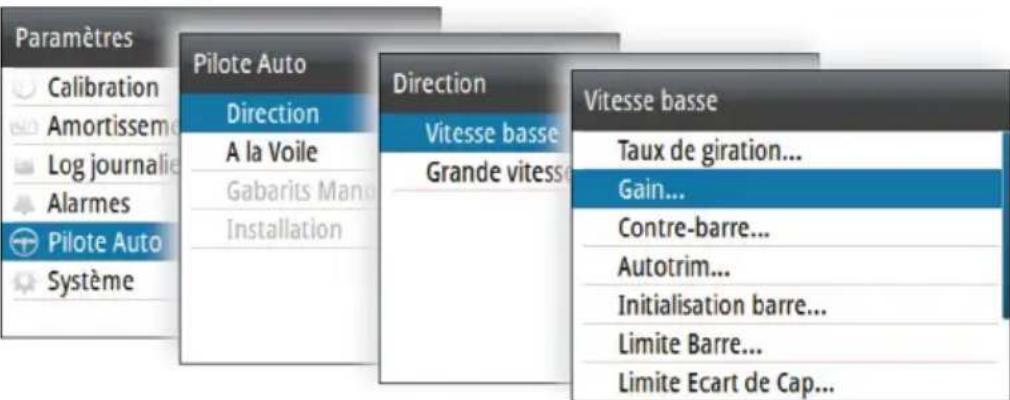

Paramétrages en mer | NAC-2/NAC-3 Manuel de mise en serviceRéglage des paramètres, MFD Réglage des paramètres, AP48 Gain de barre Ce paramètre détermine le rapport entre la barre commandée et l'erreur de cap. Plus la valeur du gain de barre est élevée, plus la barre est appliquée. Si la valeur est trop basse, la compensation d'une erreur de cap prendra beaucoup de temps et le pilote automatique ne parviendra pas à maintenir le cap. Si la valeur est trop élevée, le pilote automatique a tendance à surcompenser et le pilotage est instable. Paramétrages en mer | NAC-2/NAC-3 Manuel de mise en service 29A

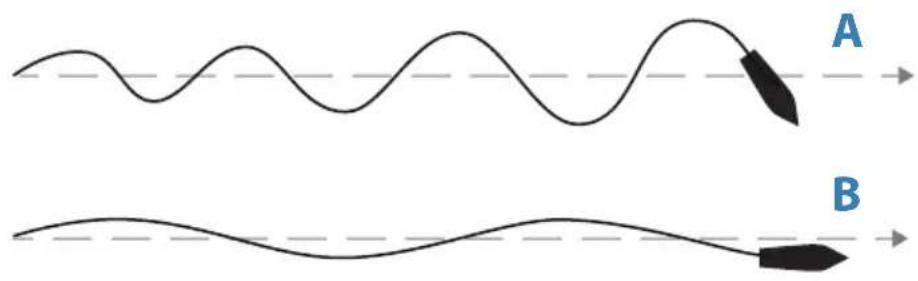

A La valeur définie est trop élevée. Le pilotage deviendra instable et le pilote automatique aura souvent tendance à sur-compenser. B La valeur définie est trop basse. La compensation d'une erreur de cap prendra beaucoup de temps et le pilote automatique ne parviendra pas à maintenir le cap. Contre Barre La contre barre est la quantité de contrepoids de barre (opposée) appliquée pour arrêter le virage à la fin d'un changement de cap important. Les paramètres dépendent des caractéristiques du navire, de l'inertie, de la forme de la coque et de l'efficacité de la barre.

• Si le bateau dispose d'une bonne stabilité dynamique, une valeur relativement petite est suffisante.

• Un bateau instable nécessite une valeur élevée.

• Plus l'inertie du bateau est grande, plus la valeur requise est grande. Augmenter la valeur de contre barre peut aboutir à une activité de barre plus élevée, même le long d'une route droite, en particulier en cas de fortes vagues. Les virements de bord constituent les meilleurs moments pour vérifier le réglage de contre barre. Les figures illustrent les effets de différents réglages de Contre Barre.

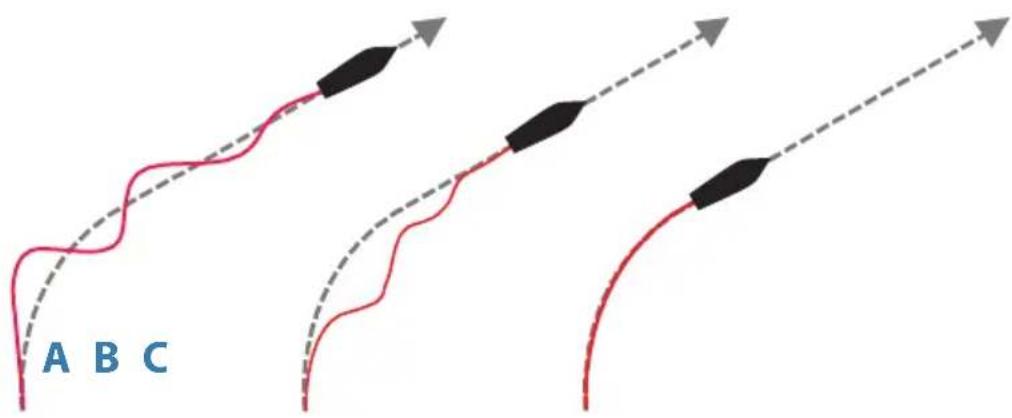

Paramétrages en mer | NAC-2/NAC-3 Manuel de mise en serviceA B C A Réglage trop faible de la contre barre = réponse excessive B Réglage trop élevé de la contre barre = réponse lente et progressive C Réglage correct de la contre barre = réponse idéale Effectuez divers changements de cap et observez comment le bateau se comporte sur le nouveau cap. Commencez avec de petits changements de 10 à 20 degrés, puis passez à des changements plus importants de 60 à 90 degrés. Ajustez la valeur de contre barre pour obtenir la réponse optimale comme illustré sur la figure C. Ú Remarque : comme de nombreux bateaux réagissent différemment selon qu'ils effectuent un virage sur tribord ou bâbord (en raison du sens de rotation de l'hélice), effectuez le changement de cap dans les deux directions. Vous pouvez aboutir à un compromis du réglage de contre barre avec une légère sur-compensation d'un côté et une réponse progressive de l'autre. Paramétrages en mer | NAC-2/NAC-3 Manuel de mise en service 31Paramètres utilisateur Les paramètres utilisateur peuvent être configurés différemment entre les différents profils, en fonction des caractéristiques de pilotage du bateau et des préférences utilisateur. Paramètres de profil de pilotage Les appareils NAC comprennent deux profils (Haut et Bas) selon que le bateau est configuré à haute vitesse ou à basse vitesse.Les paramètres initiaux sont automatiquement attribués lorsque vous sélectionnez le type de votre bateau. Au cours des paramétrages en mer, les paramètres sont réglés pour optimiser les performances de pilotage. Reportez-vous à la section "Réglage du pilote automatique" à la page 27.Les options répertoriées dans les pages suivantes sont disponibles pour les deux profils de vitesse (vitesse basse et grande vitesse).Pour le gain de barre et la contre barre, reportez-vous aux sections "Gain de barre" à la page 29 et "Contre Barre" à la page 30. Taux de Giration Permet de régler manuellement le taux de giration utilisé lorsque le changement de cap est supérieur à 5°. Auto Trim Définit la rapidité avec laquelle le pilote automatique va commander la barre pour compenser un écart de cap, par exemple lorsque des forces externes, comme le vent ou le courant, affectent le cap. Abaissez l'Auto Trim pour éliminer plus rapidement l'écart de cap. Initialisation barre Définit comment le système déplace la barre lors du passage du pilotage manuel (Veille, FU et NFU) à un mode automatique.Vous disposez maintenant des options suivantes :• CentreDéplace la barre en position zéro• Actuel

Paramètres utilisateur | NAC-2/NAC-3 Manuel de mise en serviceMaintient l'angle de la barre en supposant que l'angle de barre actuel correspond à l'assiette requise pour maintenir un cap stable. Limite de barre Permet de déterminer la plage dynamique de la barre avant que son mouvement ne soit restreint et que l'alarme ne soit déclenchée. En utilisation normale, il s'agit de limiter l'action de la barre liée aux écarts en mer. Ú Remarque : la limite de barre ne restreint pas outre mesure la portée de la barre, mais agit uniquement autour du point de consigne actuel. Cette limite de barre n'affecte pas le pilotage en mode NFU (Direction assistée) ou FU. Angle de limite hors cap Définit la limite pour l'alarme hors cap. Lorsque l'option d'alarme est activée, une alarme retentit si le cap réel dévie du cap défini d'une valeur supérieure à la limite sélectionnée. Réponse Trace Indique dans quelle mesure le pilote automatique doit forcer le bateau à se diriger vers le segment actif. Angle d'approche piste Ce paramètre permet d'éviter une approche de la piste trop inclinée. L'approche de la piste à des plus petits angles est autorisée en fonction de la distance transversale (XTD) et du paramètre de réponse Trace. Ce paramètre est utilisé lorsque vous commencez à naviguer et à chaque fois que le pilote automatique rapproche le bateau de son itinéraire. Confirmation angle de changement de route Définit la limite de changement de cap automatique vers le prochain waypoint dans un itinéraire lorsque le pilote automatique suit un itinéraire (mode NAV). Paramètres utilisateur | NAC-2/NAC-3 Manuel de mise en service 33Si le changement de cap dépasse cette limite définie, vous êtes invité à vérifier que le changement de cap à effectuer est acceptable. Paramètres Voilier Ú Remarque : disponible uniquement si le type de bateau est configuré en tant que VOILIER. Mode Vent Sélectionnez l'angle de vent vers lequel le pilote automatique doit prendre le cap. Vous disposez maintenant des options suivantes :

• Auto Si l'angle de vent vrai (TWA) est < 70º : le mode Vent suivra l'angle de vent apparent (AWA) Si l'angle de vent vrai est ≥ 70º : le mode Vent suivra l'angle de vent vrai

• Apparent Selon l'angle de vent apparent

• Vrai Selon l'angle de vent vrai

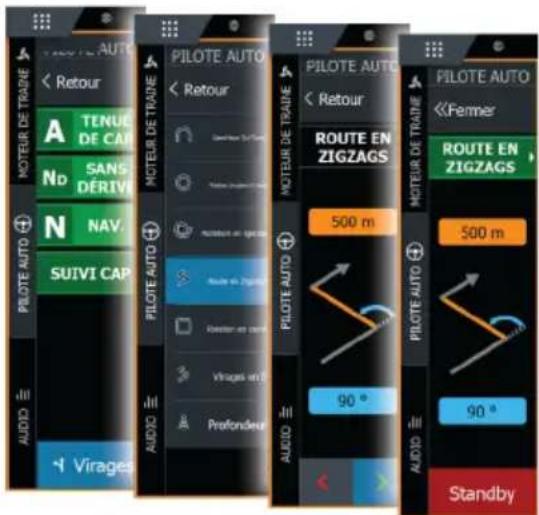

Durée du virement Contrôle la vitesse de virement du pilote automatique en mode Vent. Angle de virement Contrôle l'angle selon lequel vire le bateau en mode AUTO. Vitesse manuelle Si aucune donnée de vitesse du bateau ou de déplacement n'est disponible et/ou jugée fiable, vous avez la possibilité d'indiquer manuellement une valeur de vitesse qui sera utilisée par le pilote automatique pour simplifier les calculs de pilotage. Paramètres utilisateur | NAC-2/NAC-3 Manuel de mise en serviceParamètres de gabarit de virage Le calculateur de pilotage automatique comprend un nombre de fonctions de pilotage par gabarit de virage lorsque le pilote est en mode AUTO. Ú Remarque : le pilotage par gabarit de virage n'est pas disponible si le type de bateau est configuré comme Voilier. Tous les gabarits de virage, à l'exception du demi-tour, sont associés à des paramètres de gabarit de virage. En fonction du boîtier de commande du pilote automatique, ces paramètres de gabarit de virage peuvent être réglés avant ou pendant le virage. Paramètres de gabarit de virage, MFD Paramètres de gabarit de virage, AP48 Paramètres utilisateur | NAC-2/NAC-3 Manuel de mise en service 35Ú Remarque : tous les boîtiers de commande de pilote automatique n'intègrent pas de paramètres de gabarit de virage. Pour plus d'informations, reportez-vous au manuel de votre boîtier de commande de pilote automatique. Rotation circulaire (virage continu) Permet de faire faire un cercle au bateau.

• Variable de virage : - Taux de giration. Si vous augmentez la valeur, le bateau exécute un cercle plus petit. Demi-tour (U-turn) Change le cap actuel de 180° dans la direction opposée. Rotation en spirale Le bateau exécute une rotation en spirale avec un rayon décroissant ou croissant.

• Variables de virage : - Rayon initial - Changement/virage. Si cette valeur est configurée sur zéro, le bateau décrira des cercles. Une valeur négative entraîne un rayon décroissant et des valeurs positives un rayon croissant. Ú Remarque : Ce gabarit de virage n'est pas disponible pour les écrans multifonction HDS Live. Route en Zigzags Permet de faire faire des virages en zigzags au bateau.

Virage en carré Le bateau décrit des virages à 90° après avoir progressé sur une distance prédéfinie. Paramètres utilisateur | NAC-2/NAC-3 Manuel de mise en service• Variable de virage : - Distance segment Virage Le bateau décrit une route sinueuse autour du cap principal.

• Variables de virage :

Suivi de ligne de sonde (DCT) Permet au pilote automatique de suivre une ligne de sonde. Ú Remarque : le gabarit de virage DCT est uniquement disponible si le système reçoit des informations correctes sur la profondeur.

Avertissement: N'utilisez le gabarit de virage DCT

que si les fonds marins s'y prêtent. Ne l'utilisez jamais en cas de fonds rocheux où la profondeur peut varier considérablement sur des distances réduites.

• Variables de virage : - Gain de profondeur. Ce paramètre détermine le rapport entre l'angle de commande et l'écart de la ligne de sonde sélectionnée. Plus la valeur du gain de profondeur est élevée, plus le safran sera appliqué. Si la valeur est trop faible, la compensation des décalages par rapport à la ligne de sonde prend beaucoup de temps et le pilote automatique ne parvient pas à maintenir le bateau sur la profondeur souhaitée. Si la valeur est trop élevée, le pilote automatique a tendance à surcompenser et le pilotage est instable. - CCA. Le CCA est un angle ajouté au cap prédéfini ou déduit de celui-ci. Ce paramètre permet au bateau d'effectuer des lacets autour de la profondeur de référence. Plus le CCA est élevé, plus les écarts seront importants. Si vous configurez le CCA à zéro, le bateau ne serpentera pas. Paramètres utilisateur | NAC-2/NAC-3 Manuel de mise en service

37- Profondeur de réf. Il s'agit de la profondeur de référence pour

la fonction DCT. Lorsque le DCT est lancé, le pilote automatique calcule la profondeur actuelle et la définit comme la profondeur de référence. La profondeur de référence peut être modifiée lorsque la fonction est en cours d'exécution. Ú Remarque : si les données sur la profondeur sont perdues alors que la fonction DCT est activée, le pilote automatique passe directement en mode AUTO. Il est recommandé d'ACTIVER l'alarme Perte données de profondeur du pilote automatique lorsque vous utilisez la fonction DCT. Lorsque cette alarme est activée, elle se déclenche si les données sur la profondeur sont perdues lorsque la fonction DCT est activée.

Paramètres utilisateur | NAC-2/NAC-3 Manuel de mise en serviceVérification de l'installation Lorsque toutes les unités du système de pilotage automatique sontinstallées, que l'équipement externe est connecté et que le logicielest configuré conformément aux indications des chapitresprécédents, il est recommandé de vérifier l'installation selon la listede contrôle. Les réglages spécifiques du bateau doivent être notésdans les tableaux correspondants inclus dans ce chapitre. Liste de contrôle Descriptif RéférenceAppareils montés et fixésconformément aux instructionsInstructions d'installation desappareilsRéseau alimenté et raccordéconformément aux instructionsInstructions de câblage desappareilsSources sélectionnéesDocumentation de l'unité decommande de pilotageautomatiqueBateau configuré"Caractéristiques du bateau" à la page 17 Pilotes configurés et étalonnés "Configuration du pilote" à la page 17 Compas étalonné "Configuration du compas" à la page 24Réglage en mer terminé(manuel ou automatique)"Paramétrages en mer" à la page 24 Réglages spécifiques du bateau Bateau ParamètresType bateauLongueur bateauVit. CroisièreVitesse de transition Vérification de l'installation | NAC-2/NAC-3 Manuel de mise en service 39Pilotes Paramètres Type de pilote Méthode de commande du pilote Tension nominale du pilote Drive engage Barre Mini Bande morte de barre Bande morte manuelle Puissance de sortie minimale Puissance de sortie maximale Paramètres Voilier Paramètres Mode Vent Durée du virement Angle de virement Vitesse manuelle Profils de pilotage Paramètres Vitesse basse Haute vitesse Taux de giration Gain de barre Contre Barre Auto Trim Initialisation barre

Vérification de l'installation | NAC-2/NAC-3 Manuel de mise en serviceParamètres Vitesse basse Haute vitesse Limite de barre Off heading limit (Limite hors cap) Réponse Trace Angle d'approche piste Confirmation angle de changement de route Paramètres de gabarit de virage Paramètres Continu Taux de giration Rotation en spirale Rayon initial Changement/virage Route en Zigzag Changement de cap Distance segment Rotation en carré Distance segment Route en lacet Changement de cap Rayon de virage Ligne de sonde Gain de profondeur CCA Vérification de l'installation | NAC-2/NAC-3 Manuel de mise en service 41Maintenance

Maintenance préventive L'appareil ne contient aucun composant réparable sur site. Par conséquent, l'opérateur ne peut effectuer qu'un nombre très limité d'interventions de maintenance sur l'équipement. Vérification des connecteurs La vérification des connecteurs doit se limiter à une inspection visuelle. Insérez les connecteurs dans leur réceptacle. Si les connecteurs disposent d'un verrouillage, assurez-vous qu'ils sont correctement positionnés. Mises à jour logicielle Vous pouvez mettre à jour le logiciel du calculateur de pilotage automatique à partir d'un afficheur connecté au réseau. Vous pouvez vérifier la version du logiciel du calculateur de pilotage automatique à partir de la liste des appareils de l'afficheur. La dernière version du logiciel est disponible au téléchargement sur le site produit aux adresses www.lowrance.com, www.simrad- yachting et www.bandg.com. Réinitialisation du calculateur de pilotage automatique Vous pouvez réinitialiser le pilote automatique aux valeurs préréglées en usine. Maintenance | NAC-2/NAC-3 Manuel de mise en serviceRéinitialisation du calculateur de pilotage automatique, MFD Réinitialisation du calculateur de pilotage automatique, AP48 Lors de son premier démarrage et après chaque réinitialisation, le calculateur de pilotage automatique exécute la procédure de configuration automatique. Ú Remarque : à moins de devoir supprimer toutes les valeurs définies lors de la procédure d'installation, vous ne devez pas réinitialiser le calculateur de pilotage automatique. Maintenance | NAC-2/NAC-3 Manuel de mise en service 43Caractéristiques techniques Ú Remarque : La liste actualisée des spécifications est disponible sur : www.lowrance.com, www.simrad- yachting.com et www.bandg.com. NAC-2 Approvals Compliance EMC directive 2014/30/EU Electrical Supply voltage 9-31.2 V DC Power consumption - Max 500 W Power consumption - Typical As required to drive rudder actuator. See pump/motor power ratings Recommended fuse rating 20 A Environmental Operating temperature -25°C to +55°C (-13°F to 131°F) Storage temperature -30°C to +70°C (-22°F to 158°F) Waterproof rating IPx5 Humidity 100% Shock and vibration Acc to EN60945 Connectivity NMEA 2000 1 Micro-C port, 1 LEN Drive 12/24 V DC, min 10 mA, max 3 A Rudder Feedback Variable voltage/resistive 0‐5 V Physical Weight 0.6 kg (1.3 lbs) Compass Safe Distance 500 mm (20 inches) Warranty 2 years

Caractéristiques techniques | NAC-2/NAC-3 Manuel de mise en service*988-11431-003*
