TG H56 - Microphone BEYERDYNAMIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone serre-nuque
Marque	Beyerdynamic
Modèle	TG H56
Transducteur	Condensateur back-elect
Directivité	Omnidirectionnelle
Bande passante	20 – 20 000 Hz
Sensibilité	4 mV/Pa (-48 dBV) ± 3 dB
Impédance nominale	1 kΩ
Niveau de pression sonore max.	127 dB SPL
Rapport signal/bruit	47 dB (CCIR, Q-peak)
Niveau de pression sonore équivalent	35 dB (A, RMS)
Alimentation	Courant continu 2 – 9 V, 0,5 mA max
Connecteur	Mini XLR 4 broches femelle
Dimensions (tête)	Diamètre 3 mm
Longueur de câble	1,2 m
Poids (avec câble et connecteur)	18 g
Protection anti-vent fournie	Bonnette en mousse WS 56 (noire ou beige selon version)
Couleurs disponibles	Noir ou beige
Particularités	Bras de microphone orientable à 180°, arceaux repliables pour le transport, protection contre les projections d'eau
Instructions d'entretien	Nettoyer avec un chiffon doux humide et détergent doux ; bonnette lavable à l'eau claire
Précautions de sécurité	Protéger de l'humidité et des chocs ; ne pas souffler dans le microphone ; ne pas ouvrir le boîtier
Accessoires en option	Convertisseurs d'alimentation CV 18 / MA-PVA, câbles de raccordement MA-CH 56
Utilisation prévue	Comédies musicales, théâtre, manifestations sportives

FOIRE AUX QUESTIONS - TG H56 BEYERDYNAMIC

Quels sont les principaux atouts du TG H56 ?

Le TG H56 est un microphone serre-nuque discret qui offre un son équilibré. Il est omnidirectionnel, résistant aux projections d'eau et peut être monté des deux côtés grâce à un bras réglable. Idéal pour les comédies musicales, le théâtre et les événements sportifs.

Comment brancher le TG H56 sur un système filaire ?

Pour une liaison filaire, utilisez un convertisseur d'alimentation (CV 18 ou MA-PVA) sur une entrée micro avec alimentation fantôme. Ne branchez jamais directement le TG H56 sur une alimentation fantôme, cela pourrait détruire le microphone.

Puis-je remplacer le câble du microphone ?

Oui, le câble de raccordement est vissé sur le bras du micro et peut être remplacé par un autre câble. Des câbles de rechange sont disponibles en option (noir ou beige).

Comment ajuster le TG H56 à ma tête ?

Le serre-nuque est ajustable et les branches-oreilles sont flexibles. Le bras peut être tourné à 180° pour être porté à droite ou à gauche. Évitez de plier le bras inutilement pour ne pas le casser.

Comment entretenir le microphone ?

Nettoyez le micro et le câble avec un chiffon doux humidifié et un peu de produit vaisselle. N'utilisez pas de détergents agressifs. La bonnette en mousse doit être retirée, lavée à l'eau claire et séchée complètement avant de la remettre.

Que faire en cas de dommage ?

Contactez le service après-vente de beyerdynamic. N'ouvrez pas le microphone, vous perdriez la garantie.

Quelle est la différence entre les versions Opus et TG ?

La version Opus se connecte aux émetteurs de poche des systèmes sans fil Opus, tandis que la version TG est conçue pour les systèmes TG. Le connecteur (mini XLR 4 broches) est le même.

Le TG H56 est-il adapté aux personnes portant des lunettes ?

Oui, les branches-oreilles flexibles permettent un port confortable même avec des lunettes.

Comment ranger le microphone pour le transport ?

Les arceaux peuvent être repliés à plat pour faciliter le transport. Gardez la bonnette anti-vent sur la capsule.

Quels accessoires sont fournis avec le TG H56 ?

Le micro est livré avec une bonnette anti-vent en mousse (noire ou beige selon la version). Des convertisseurs d'alimentation et câbles de rechange sont disponibles en option.

MODE D'EMPLOI TG H56 BEYERDYNAMIC

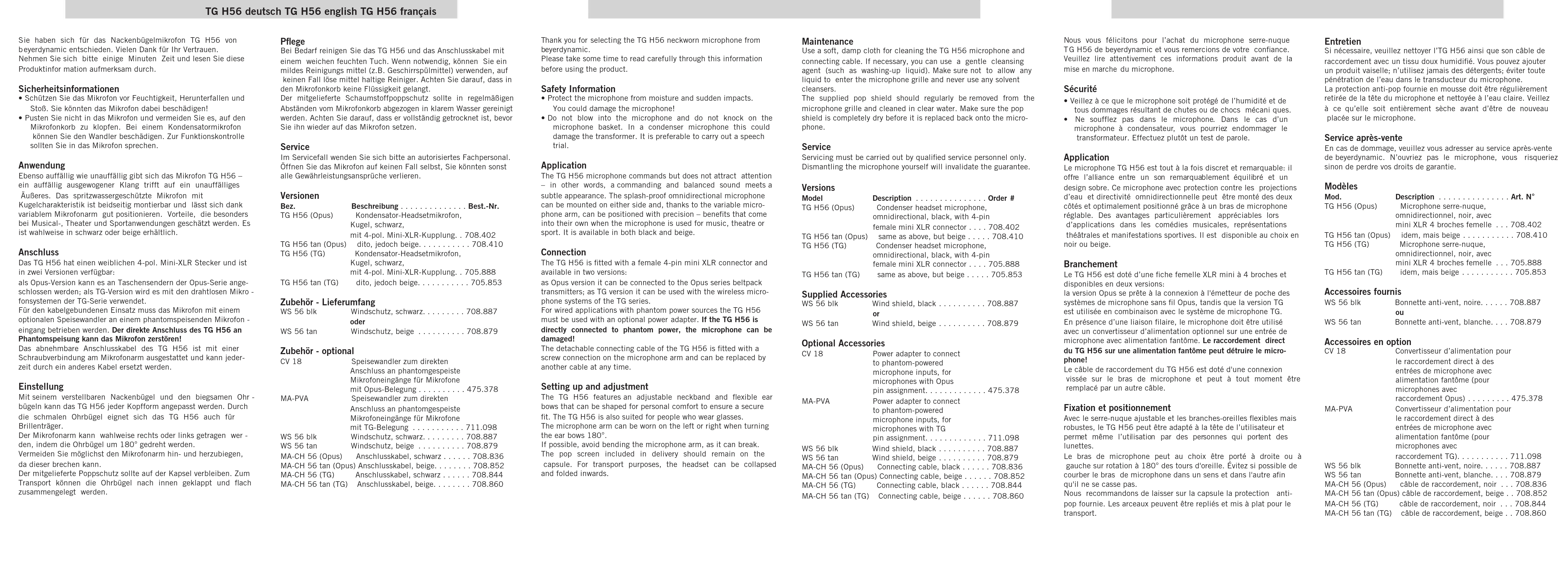

TG H56 deutsch TG H56 english TG H56 français

Nous vous félicitons pour l'achat du microphone serre-nuque TG H56 de beyerdynamic et vous remercions de votre confiance. Veuillez lire attentivement ces informations produit avant de la mise en marche du microphone.

Sécurité

- Veillez à ce que le microphone soit protégé de l'humidité et de tous dommages résultant de chutes ou de chocs mécani ques - Ne soufflez pas dans le microphone. Dans le cas d'un microphone à condensateur, vous pourriez endommager le transformateur. Effectuez plutôt un test de parole,

Application

Le microphone TG H56 est tout à la fois discret et remarquable: Il offre l'alliance entre un son remarquablement équilibré et un design sobre. Ce microphone avec protection contre les projections d'eau et directivité omnidirectionnelle peut être monté des deux côtés et optimalement positionné grâce à un bras de microphone réglable. Des avantages particulièrement appréciables lors d'applications dans les comédies musicales, représentations théâtrales et manifestations sportives. Il est disponible au choix en noir ou beige.

Branchement

Le TG H56 est doté d'une fiche femelle XLR mini à 4 broches et disponibles en deux versions: la version Opus se prête à la connexion à l'émetteur de poche des systèmes de microphone sans fil Opus, tandis que la version TG est utilisée en combinaison avec le système de microphone TG. En présence d'une liaison filaire, le microphone doit être utilisé avec un convertisseur d'alimentation optionnel sur une entree de microphone avec alimentation fantôme. Le raccordement direct du TG H56 sur une alimentation fantôme peut détruire le microphone! Le câble de raccordement du TG H56 est doté d'une connexion vissée sur le bras de microphone et peut à tout moment être remplacé par un autre câble.

Fixation et positionnement

Avec le serre-nuque ajustable et les branches-oreilles flexibles mais robustes, le TG H56 peut être adapté à la tête de l'utilisateur et permet même l'utilisation par des personnes qui portent des lunettes. Le bras de microphone peut au choix être porté à droite ou à gauche sur rotation à 180° des tours d'oreille. Évitez si possible de courber le bras de microphone dans un sens et dans l'autre afin qu'il ne se casse pas. Nous recommandons de laisser sur la capsule la protection anti-pop fournie. Les arceaux peuvent être repliés et mis à plat pour le transport.

Entretien

Si nécessaire, veuillez nettoyer l'TG H56 ainsi que son câble de raccordement avec un tissu doux humidifié. Vous pouvez ajouter un produit vaiselle; n'utilisez jamais des détergents; éviter toute pénétration de l'eau dans le transducteur du microphone. La protection anti-pop fournie en mousse doit être régulièrement retirée de la tête du microphone et nettoyée à l'eau claire. Veillez à ce qu'elle soit entièrement sèche avant d'être de nouveau placée sur le microphone.

Service après-vente

En cas de dommage, veuillez vous adresser au service après-vente de beyerdynamic. N'ouvriez pas le microphone, vous risqueriez sinon de perdre vos droits de garantie.

Modèles

Mod. Description .... Art. N° TG H56 (Opus) Microphone serre-nuque, omnidirectionnel, noir, avec mini XLR 4 broches femelle .... 708.402 TG H56 tan (Opus) idem, mais beige .... 708.410 TG H56 (TG) Microphone serre-nuque, omnidirectionnel, noir, avec mini XLR 4 broches femelle .... 705.888 TG H56 tan (TG) idem, mais beige .... 705.853

Accessoires fournis

WS 56 blk Bonnette anti-vent, noire. . . . . 708.887 ou WS 56 tan Bonnette anti-vent, blanche. . . . 708.879

Accessoires en option

CV 18 Convertisseur d'alimentation pour le raccordement direct à des entrées de microphone avec alimentation fantôme (pour microphones avec

MA-PVA Convertisseur d'alimentation pour le raccordement direct à des entrées de microphone avec alimentation fantôme (pour microphones avec

WS 56 blk Bonnette anti-vent, noire....708.887 WS 56 tan Bonnette anti-vent, blanche....708.879 MA-CH 56 (Opus) câble de raccordement, noir...708.836 MA-CH 56 tan (Opus) câble de raccordement, beige...708.852 MA-CH 56 (TG) câble de raccordement, noir...708.844 MA-CH 56 tan (TG) câble de raccordement, beige...708.860

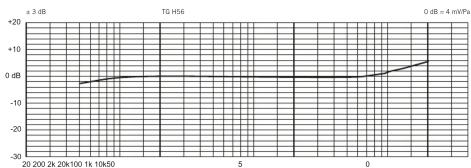

Frequenzkurve • Frequency response curve • Courbe de fréquence

Richtdiagramm • Polar pattern • Directivité

Spécifications techniques

Type of transducteur.	Condensateur (back-elect)
Fonctionnement	Microphone à pression
Directivité	Omnidirectionnel
Bande passante	20 - 20,000 Hz
Sensibilité	4 mVPa ( 48 dBV)* ± 3 dB
Impédance nominale	1 kΩ
Niveau de pression
sonore max.	127 dB SPL*
Rapport signal/bruit.	47 dB [CCIR, Q-Peik]*
Niveau de pression
sonore équivalent	.35 dB [A, RMS]*
Type d'alimentation	Courant continu
Consommation max.	0,5 mA
Tension d'alimentation	2 - 9 V
Connecteur.	Mini-KLR, 4 broches, femelle
Dimensions
Diamètre tête	3 mm
Longueur câble	1,2 m
Poids (avec câble/connecteur)	18 g

*mesurée avec MA-PVA

Evacuation

Ce symbole sur le produit, l'emballage ou dans le manuel signifie que votre équipement électrique et électronique doit être, en fin de vie, jeté séparement de vos déchets ménages. Il existe en France des systèmes de collecte différents pour les déchets recyclables. Pour plus d'information, veuillez contacter les autorités locales ou le revendeur chez qui vous avez acheté le produit.

www.beyerdynamic.com

beyerdynamic GmbH & Co. KG, Theresienstraße 8, 74072 Hellarons, Germany, Tel. [phone]. Fax [phone]. [e-mail]
