Type de produit	Micro-casque dynamique professionnel
Marque	Beyerdynamic
Modèle	DT 109
Principe de fonctionnement	Fermé
Transducteur casque	Dynamique
Bande passante casque	30 - 20 000 Hz
Impédance casque	400 Ω (par système)
Pression sonore	94 dB SPL
Distorsion	< 1%
Isolation contre bruits ambiants	env. 20 dBA
Poids casque (sans câble)	390 g
Type de microphone	Dynamique à bobine mobile
Bande passante micro	40 - 12 000 Hz
Directivité micro	Hypercardioïde
Suppression de bruit micro	> 30 dB
Impédance micro	200 Ω
Poids micro avec bras	48 g
Câble fourni	Non (accessoires en option)
Oreillettes	Remplaçables (cuir, peluche, tricot)
Bandeau serre-tête	Rembourré et remplaçable
Fonctions principales	Isolation parfaite, confort longue durée, micro hypercardioïde, montage micro modifiable
Entretien et nettoyage	Nettoyer avec chiffon humide ; mousses anti-pop lavables à l'eau tiède
Sécurité	Volume modéré recommandé ; écoute prolongée à niveau élevé peut causer des lésions auditives
Pièces détachées et réparabilité	Pièces disponibles (bandeau, oreillettes, câbles, etc.) ; construction modulaire
Informations générales	Livré sans câble ; pour studio, reportage, intercom

FOIRE AUX QUESTIONS - DT 109 BEYERDYNAMIC

Comment nettoyer le casque Beyerdynamic DT 109 ?

Utilisez un chiffon humide avec un produit doux (ex. liquide vaisselle). Évitez les détergents. Les mousses anti-pop se lavent à l'eau tiède et doivent être sèches avant remontage.

Puis-je remplacer les oreillettes du DT 109 ?

Oui, les oreillettes sont remplaçables. Références : EDT 100 S (softskin), EDT 100 P (peluche), EDT 100 T (tricot).

Comment inverser le micro du côté droit ?

Soulevez le couvercle, dévissez, retirez le disque, tournez-le à 180° (marque vers le haut), revissez et encliquetez. Puis intervertissez les fils gauche/droite dans la fiche du casque (brun/orange avec rouge/bleu) et changez les couvercles L/R.

Quel câble utiliser pour le DT 109 ?

Le DT 109 est livré sans câble. Accessoires recommandés : K 109.00 (extrémités libres, 1,5 m), K 109.28 (XLR 4 broches, 1,5 m), K 109.38 (XLR 5 broches, 1,5 m).

Quelle est l'impédance du casque DT 109 ?

L'impédance nominale du casque est de 400 Ω par système. Des versions 200/50 Ω et 200/400 Ω existent.

Le DT 109 est-il compatible avec un système intercom ?

Oui, il est conçu pour les systèmes intercom de concert et les reportages radio/télévision. Utilisez le câble adapté (XLR 4 ou 5 broches).

Comment éviter les effets pop avec le microphone ?

Placez le microphone à environ 2–3 cm de l'angle de la bouche. Utilisez la mousse anti-pop fournie.

Que faire si le son est défectueux ?

Vérifiez les connexions et l'état des câbles. Les câbles internes des oreillettes sont soudés (versions récentes) ou vissés (anciennes). Adressez-vous à un technicien agréé Beyerdynamic.

Où trouver des pièces de rechange pour le DT 109 ?

Consultez la liste des pièces détachées dans la notice : bandeau (BN 59-18/A), oreillettes (EDT 100), anti-pop (BN 56-79/A). Contactez un revendeur agréé.

Le casque DT 109 est-il adapté à un usage studio ?

Oui, il offre une isolation parfaite contre les bruits ambiants (env. 20 dBA) et un son neutre, idéal pour l'enregistrement et le monitoring.

MODE D'EMPLOI DT 109 BEYERDYNAMIC

Pièces de rechange....Page 18

Accessoires recommandées....Page 19

Spécifications techniques ..... Page 19

Evacuation Page 20

Courbe de fréquence, Directivité,

Diagrammes de câblage .... Page 22

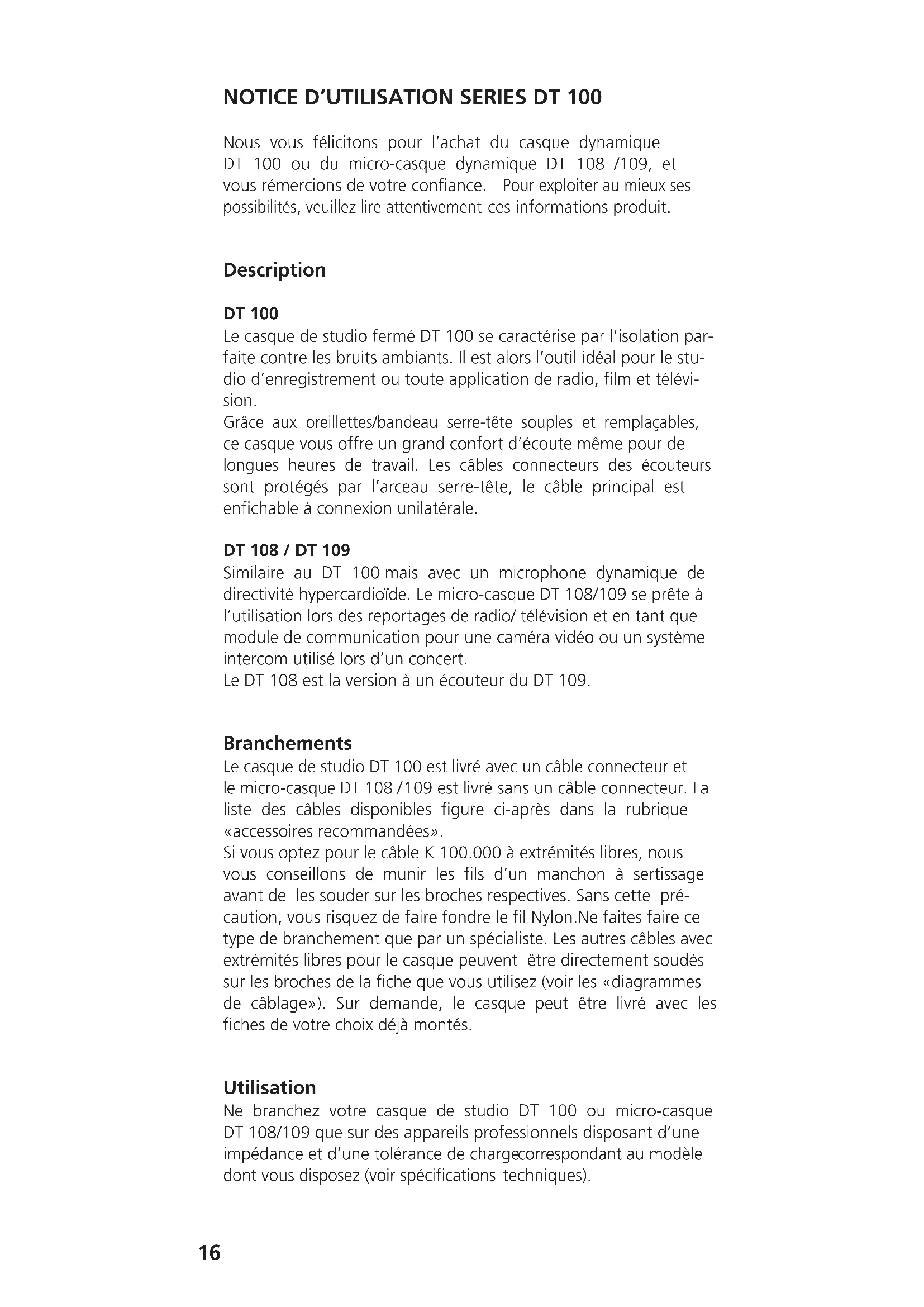

Nous vous félicitons pour l'achat du casque dynamique DT 100 ou du micro-casque dynamique DT 108 /109, et vous rémercions de votre confiance. Pour exploiter au mieux ses possibilités, veuillez lire attentivement ces informations produit.

Description

DT 100

Le casque de studio fermé DT 100 se caractérise par l'isolation parfaite contre les bruits ambiants. Il est alors l'outil idéal pour le studio d'enregistrement ou toute application de radio, film et télévision.

Grâce aux oreillettes/bandeau serre-tête souples et remplaçables, ce casque vous offre un grand confort d'écoute même pour de longues heures de travail. Les câbles connecteurs des écouteurs sont protégés par l'arceau serre-tête, le câble principal est enfichable à connexion unilatérale.

DT 108 / DT 109

Similaire au DT 100 mais avec un microphone dynamique de directivité hypercardioïde. Le micro-casque DT 108/109 se prête à l'utilisation lors des reportages de radio/ télévision et en tant que module de communication pour une caméra vidéo ou un système intercom utilisé lors d'un concert.

Le DT 108 est la version à un écouteur du DT 109.

Branchements

Le casque de studio DT 100 est livré avec un câble connecteur et le micro-casque DT 108/109 est livré sans un câble connecteur. La liste des câbles disponibles figure ci-après dans la rubrique «accessoires recommandées».

Si vous optez pour le câble K 100.000 à extrémités libres, nous vous conseillons de munir les fils d'un manchon à sertissage avant de les souder sur les broches respectives. Sans cette précaution, vous risquez de faire fondre le fil Nylon. Ne faites faire ce type de branchement que par un spécialiste. Les autres câbles avec extrémités libres pour le casque peuvent être directement soudés sur les broches de la fiche que vous utilisez (voir les «diagrammes de câblage»). Sur demande, le casque peut être livré avec les fiches de votre choix déjà montés.

Utilisation

Ne branchez votre casque de studio DT 100 ou micro-casque DT 108/109 que sur des appareils professionnels disposant d'une impédance et d'une tolérance de chargecorrespondant au modèle dont vous disposez (voir spécifications techniques).

Le microphone du micro-casque DT 108/109 est d'origine monté côté gauche. Son câble connecteur est protégé par l'arceau serretête. En cas de nécessité vous pouvez modifier ce montage pour avoir le micro côté droite.

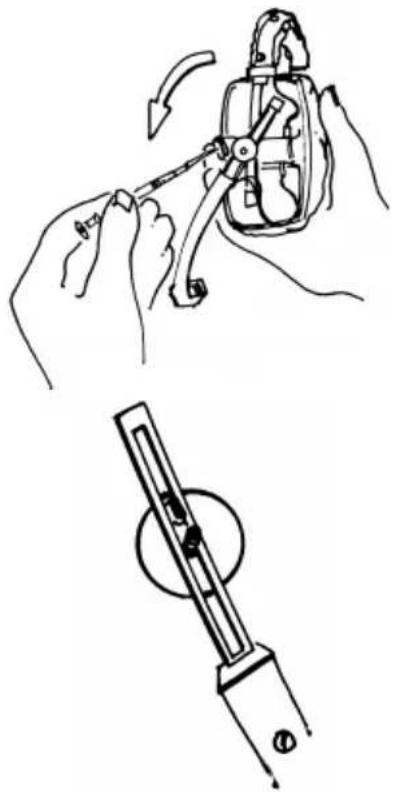

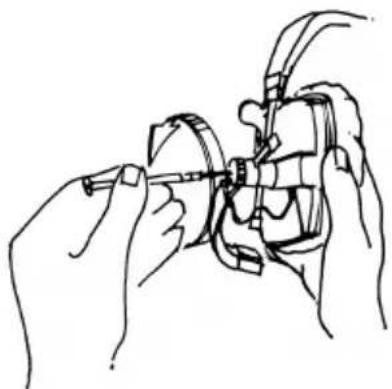

1 Soulevez le couvercle avec un petit tournevis.

3 Retournez le disque 180°. La marque du disque est orientévers le haut du bras de support.

4 Resserrez la vis et encliquetez le couvercle sur l'articulation.

Lorsque vous utilisez votre casque en stéréo il faut également intervertir les fils gauche / droite dans la fiche du casque (brun / orange [gauche] contre rouge / bleu [droite], voir «diagrammes de câblage»). De plus il faut changer les couvercles de signalisation L et R (gauche / droite).

Pour réduire au maximum le risque d'effets «POP» il faut placer le microphone à environ 2 - 3 cm de l'angle de la bouche.

Note importante!

Si vous désirez de remplacer vous-même les câbles connecteurs des écouteurs dans l'arceau serre-tête, veuillez noter que les anciennes versions de la série DT 100 avaient des câbles avec contacts vissés, tandis que les câbles connecteurs des versions les plus récentes sont soudés. Pour cette raison il faut veiller à commander les câbles appropriés en cas de réparation.

Entretien

Pour des raisons hygiéniques il est important de nettoyer le casque régulièrement avec un chiffon humide. N'utilisez que des produits de nettoyage doux (par ex., produit pour vaiselle), mais

en aucun cas des produits détergeants. Veillez à ce que l'eau ne s'infiltre pas dans les systèmes d'écoute.

Les mousses de protection anti-pop du micro-casque DT 108/109 se lavent simplement à l'eau tiède. Evitez de les replacer sur le microphone avant qu'elles ne soient totalement sèches.

La construction modulaire des modèles DT 100, DT 108/ 109 permet un service après-vente simple et rapide. Vous trouverez les références des pièces détachées sous «pièces de rechange». En cas de nécessité veuillez vous adresser à un technicien beyerdynamic autorisé.

Sécurité

Lorsque vous branchez le casque DT 100 ou le micro-casque DT 108/109 sur un amplificateur, veillez à ce que le volume d'écoute soit d'abord ramené au niveau minimum. N'ajustez le volume d'écoute qu'après avoir revêtu le casque. L'écoute au casque se fait généralement à un niveau plus élevé qu'avec des haut-parleurs. Sachez qu'une écoute prolongée à niveau élevé peut entraîner des lésions auditives irrémédiables. Protégez votre audition, les casques beyerdynamic restituent la plénitude du spectre sonore, même à volume réduit.

Versions

DT 100

Casque de studio professionnel, noir, avec câble K 100.07

(fiche Jack stéréo 6,35 mm), longueur 3 m, enfichable

16 Ω. Art. N° 474.177

400 Ω. Art. N° 421.464

DT 108

Microcasque mono-oreille, noir,

200/50 Ω. . . . . . . . . . . . . . . . Art. N° 402.958

200/400 Ω. . . . . . . . . . . . . . Art. N° 402.966

DT 109

Microcasque de première qualité, noir

200/50 Ω. . . . . . . . . . . . . . . Art. N° 402.974

200/400 Ω. . . . . . . . . . . . . . Art. N° 402.982

Pièces de rechange

BN 59-18/A Bandeau serre-tête ..... Art. N° 108.715

EDT 100 S. Oreillettes, Softskin .... Art. N° 907.003

EDT 100 P. Oreillettes, peluche .... Art. N° 945.576

EDT 100 T. Oreillettes, tricot .... Art. N° 945.584

BN 56-79/A Dispositif anti-pop (5 pièces, fournies avec DT 108/109). . . . Art. N° 108.677

Accessoires recommandées

DT 100

K 100.07 Câble droit, 3 m, avec fiche Jack stéréo 6,35 mm .... Art. N° 482.153

DT 108/109

K 109.00 - 1,5 M Câble droit, 1,5 m, extrémités libres. . . . . . . . . . Art. N° 101.907

K 109.28 - 1,5 M Câble droit, 1,5 m, avec douille XLR, 4 broches. . . . . . . . . . . Art. N° 220.132

K 109.38 - 1,5 M Câble droit, 1,5 m, avec fiche XLR, 5 broches. .... Art. N° 406.538

Spécifications techniques

Casque

Type de transducteur .... Dynamique Principe de fonctionnement .... Fermé Bande passante .... 30 - 20.000 Hz Impédance nominale .... 400 Ω ± 10% par système Pression sonore .... 94 dB SPL Distorsion.... < 1% Charge nominale efficace.... 1000 mW = 124 dB SPL Isolation contre les bruits ambiants .... env. 20 dBA Pression du serre-tête .... 4,5 N Poids (sans câble .... DT 100: 350 g DT 108: 283 g DT 109: 390 g

DT 108 / DT 109

Microphone

Type de transducteur .... Dynamique, bobine mobile Bande passante .... 40 - 12.000 Hz Directivité.... Hypercardioïde Suppression de bruit .... > 30 dB Tension de bruit à une distance de 5 cm.... env. 2,5 mV Impédance nominale .... 200 Ω Impédance de charge.... ≥ 1000 Ω Poids avec bras .... 48 g

Evacuation

Ce symbole sur le produit, l'emballage ou dans le manuel signifie que votre équipement électrique et électronique doit être, en fin de vie, jeté séparement de vos déchets ménages. Il existe en France des systèmes de collecte différents pour les déchets recyclables. Pour plus d'information, veuillez contacter les autorités locales ou le revendeur chez qui vous avez acheté le produit.

français

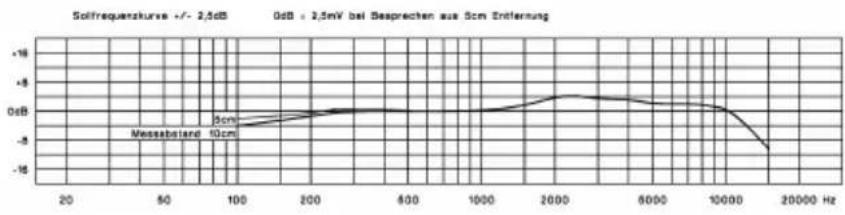

Frequenzkurve / Frequency Response Curve / Courbe de fréquence

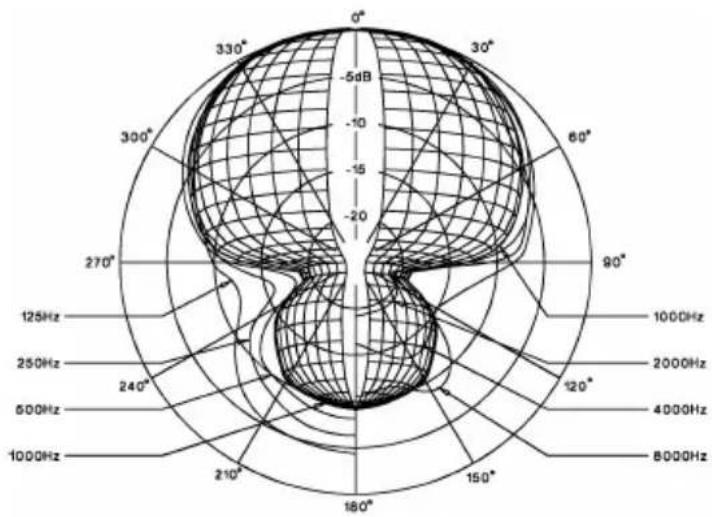

Richtdiagramm / Polar Pattern / Directivité

0° -5dB 30° 60° 90° 270° 125Hz 250Hz 500Hz 1000Hz 330° 240° 210° 180° 150° 120° 1000Hz 2000Hz 4000Hz 8000Hz
