Produkttyp	Professionelles dynamisches Headset
Marke	Beyerdynamic
Modell	DT 109
Funktionsprinzip	Geschlossen
Kopfhörer-Wandler	Dynamisch
Kopfhörer-Frequenzgang	30 - 20 000 Hz
Kopfhörer-Impedanz	400 Ω (pro System)
Schalldruckpegel	94 dB SPL
Klirrfaktor	< 1%
Umgebungsgeräuschisolierung	ca. 20 dBA
Kopfhörergewicht (ohne Kabel)	390 g
Mikrofontyp	Dynamisch mit Schwingspule
Mikrofon-Frequenzgang	40 - 12 000 Hz
Mikrofon-Richtcharakteristik	Hypercardioid
Mikrofon-Rauschunterdrückung	> 30 dB
Mikrofon-Impedanz	200 Ω
Mikrofongewicht mit Arm	48 g
Mitgeliefertes Kabel	Nein (Zubehör optional)
Ohrpolster	Austauschbar (Leder, Plüsch, Stoff)
Kopfband	Gepolstert und austauschbar
Hauptfunktionen	Perfekte Isolierung, Langzeitkomfort, Hypercardioid-Mikrofon, modifizierbare Mikrofonmontage
Pflege und Reinigung	Mit feuchtem Tuch reinigen; Anti-Pop-Schaumstoffe mit warmem Wasser waschbar
Sicherheit	Moderate Lautstärke empfohlen; längeres Hören bei hoher Lautstärke kann Gehörschäden verursachen
Ersatzteile und Reparierbarkeit	Ersatzteile verfügbar (Kopfband, Ohrpolster, Kabel usw.); modulare Bauweise
Allgemeine Informationen	Wird ohne Kabel geliefert; für Studio, Reportage, Intercom

Häufig gestellte Fragen - DT 109 BEYERDYNAMIC

Wie reinige ich den Beyerdynamic DT 109 Kopfhörer?

Verwenden Sie ein feuchtes Tuch mit einem milden Reinigungsmittel (z. B. Spülmittel). Vermeiden Sie Reinigungsmittel. Die Anti-Pop-Schaumstoffe können mit warmem Wasser gewaschen werden und müssen vor dem Zusammenbau trocken sein.

Kann ich die Ohrpolster des DT 109 austauschen?

Ja, die Ohrpolster sind austauschbar. Referenzen: EDT 100 S (Softskin), EDT 100 P (Plüsch), EDT 100 T (Stoff).

Wie kann ich das Mikrofon auf die rechte Seite umstellen?

Heben Sie die Abdeckung an, schrauben Sie sie ab, entfernen Sie die Scheibe, drehen Sie sie um 180° (Markierung nach oben), schrauben Sie sie wieder fest und rasten Sie sie ein. Tauschen Sie dann die linken/rechten Drähte im Kopfhörerstecker (braun/orange mit rot/blau) und wechseln Sie die L/R-Abdeckungen.

Welches Kabel soll ich für den DT 109 verwenden?

Der DT 109 wird ohne Kabel geliefert. Empfohlenes Zubehör: K 109.00 (offene Enden, 1,5 m), K 109.28 (XLR 4-polig, 1,5 m), K 109.38 (XLR 5-polig, 1,5 m).

Wie hoch ist die Impedanz des DT 109 Kopfhörers?

Die Nennimpedanz des Kopfhörers beträgt 400 Ω pro System. Es gibt Versionen mit 200/50 Ω und 200/400 Ω.

Ist der DT 109 mit einem Intercom-System kompatibel?

Ja, es ist für Intercom-Systeme bei Konzerten und für Radio-/Fernsehreportagen konzipiert. Verwenden Sie das entsprechende Kabel (XLR 4- oder 5-polig).

Wie vermeide ich Pop-Effekte beim Mikrofon?

Platzieren Sie das Mikrofon etwa 2–3 cm vom Mundwinkel entfernt. Verwenden Sie den mitgelieferten Anti-Pop-Schaumstoff.

Was tun, wenn der Ton defekt ist?

Überprüfen Sie die Verbindungen und den Zustand der Kabel. Die internen Kabel der Ohrpolster sind gelötet (neuere Versionen) oder geschraubt (ältere). Wenden Sie sich an einen autorisierten Beyerdynamic-Techniker.

Wo finde ich Ersatzteile für den DT 109?

Konsultieren Sie die Ersatzteilliste in der Anleitung: Kopfband (BN 59-18/A), Ohrpolster (EDT 100), Anti-Pop (BN 56-79/A). Kontaktieren Sie einen autorisierten Händler.

Ist der DT 109 Kopfhörer für den Studioeinsatz geeignet?

Ja, es bietet eine perfekte Isolierung gegen Umgebungsgeräusche (ca. 20 dBA) und einen neutralen Klang, ideal für Aufnahme und Monitoring.

BEDIENUNGSANLEITUNG DT 109 BEYERDYNAMIC

BEDIENUNGSANLEITUNG DT 100-SERIE

Charakteristik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Anschluss Seite 4

Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Pflege Seite 6

Sicherheitshinweis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Versionen Seite 6

Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Optionales Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Entsorgung. Seite 8

Frequenzkurve, Richtdiagramm,

Schaltbilder. Seite 22

OPERATING INSTRUCTIONS DT 100 SERIES

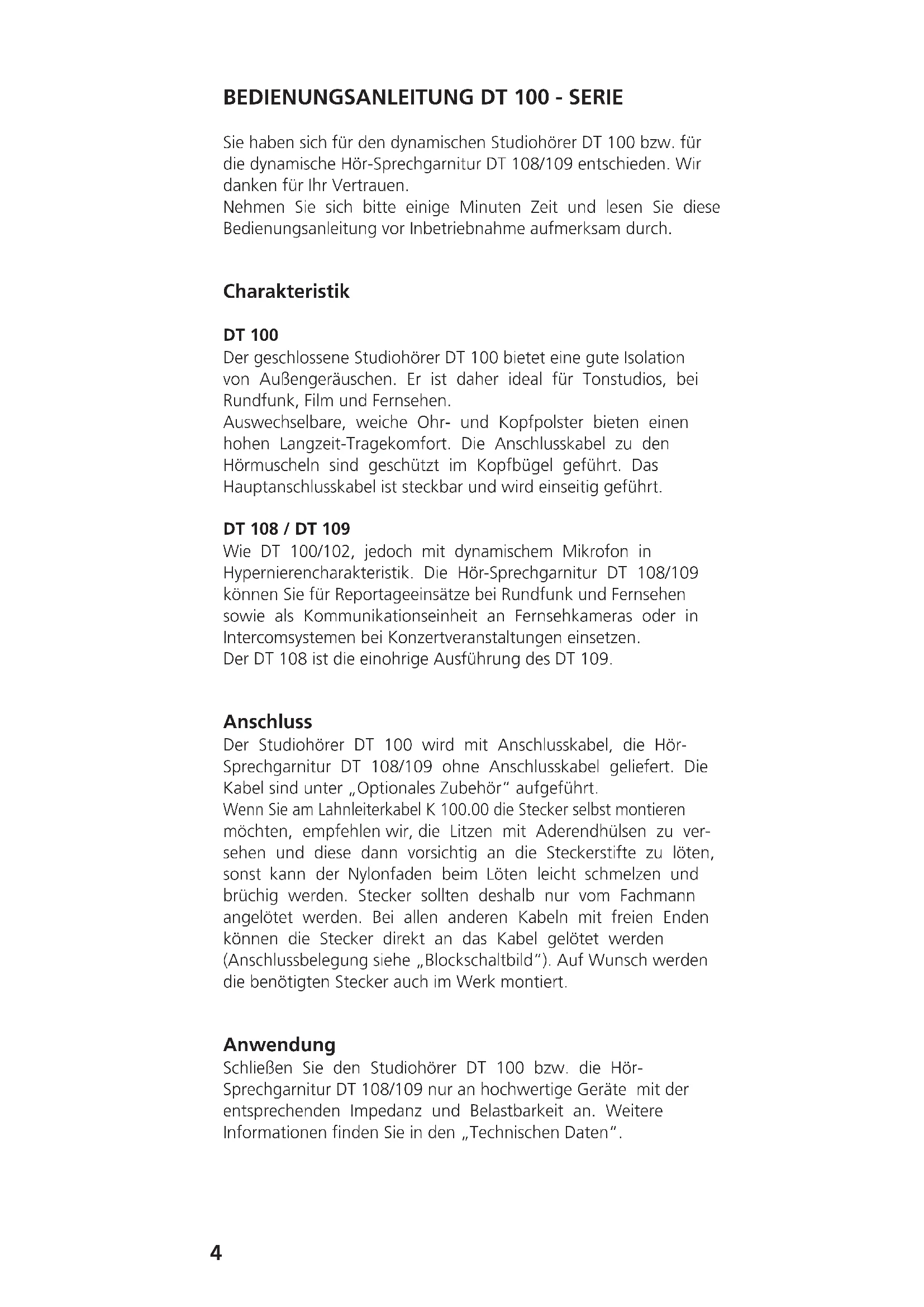

BEDIENUNGSANLEITUNG DT 100 - SERIE

Sie haben sich für den dynamischen Studiohörer DT 100 bzw. für die dynamische Hör-Sprechgarnitur DT 108/109 entschieden. Wir danken für Ihr Vertrauen.

Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Bedienungsanleitung vor Inbetriebnahme aufmerksam durch.

Charakteristik

DT 100

Der geschlossene Studiohörer DT 100 bietet eine gute Isolation von Außengeräuschen. Er ist daher ideal für Tonstudios, bei Rundfunk, Film und Fernsehen.

Auswechselbare, weiche Ohr- und Kopfpolster bieten einen hohen Langzeit-Tragekomfort. Die Anschlusskabel zu den Hörmuscheln sind geschützt im Kopfbügel geführt. Das Hauptanschlusskabel ist steckbar und wird einseitig geführt.

DT 108 / DT 109

Wie DT 100/102, jedoch mit dynamischem Mikrofon in Hypernierencharakteristik. Die Hör-Sprechgarnitur DT 108/109 können Sie für Reportageeinsätze bei Rundfunk und Fernsehen sowie als Kommunikationseinheit an Fernsehkameras oder in Intercomsystemen bei Konzertveranstaltungen einsetzen. Der DT 108 ist die einohrige Ausführung des DT 109.

Anschluss

Der Studiohörer DT 100 wird mit Anschlusskabel, die Hör-Sprechgarnitur DT 108/109 ohne Anschlusskabel geliefert. Die Kabel sind unter „Optionales Zubehör“ aufgeführt.

Wenn Sie am Lahnleiterkabel K 100.00 die Stecker selbst montieren möchten, empfehlen wir, die Litzen mit Aderendhülsen zu versehen und diese dann vorsichtig an die Steckerstifte zu löten, sonst kann der Nylonfaden beim Löten leicht schmelzen und brüchig werden. Stecker sollten deshalb nur vom Fachmann angelötet werden. Bei allen anderen Kabeln mit freien Enden können die Stecker direkt an das Kabel gelötet werden (Anschlussbelegung siehe „Blockschaltbild“). Auf Wunsch werden die benötigten Stecker auch im Werk montiert.

Anwendung

Schließen Sie den Studiohörer DT 100 bzw. die Hör-Sprechgarnitur DT 108/109 nur an hochwertige Geräte mit der entsprechenden Impedanz und Belastbarkeit an. Weitere Informationen finden Sie in den „Technischen Daten“.

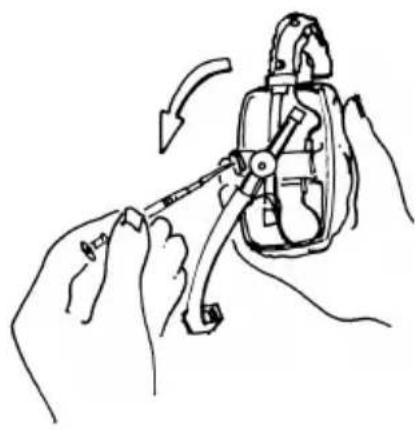

Bei der Hör-Sprechgarnitur DT 108/109 ist das Mikrofon ab Werk links montiert. Das Anschlusskabel zum Mikrofon ist verdeckt im Kopfbügel geführt. Bei Bedarf können Sie die Mikrohalterung ummontieren, so dass Sie das Mikrofon auch rechts tragen können.

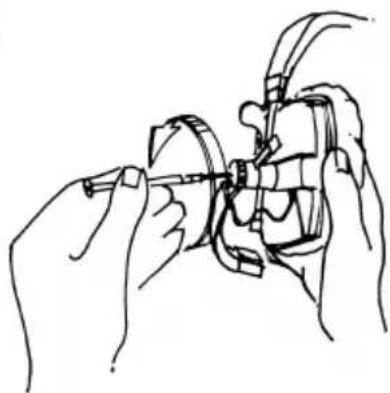

1 Kappe mit kleinem Schraubendreher abheben.

3 Scheibe um 180° drehen. Nase der Scheibe zeigt zum oberen Ende des Schwenkarms.

4 Schraube fest anziehen und Kappe auf Drehkopf aufstecken.

Wird der Kopfhörer im Stereobetrieb benutzt, sollten im Stecker die Anschlussdrähte für links und rechts getauscht werden (siehe „Blockschaltbild“), d.h. braun/orange (links) gegen rot/blau (rechts). Außerdem können die Deckel für L + R Kennzeichnung getauscht werden.

Das Mikrofon sollten Sie im Abstand von 2 - 3 cm neben dem Mundwinkel plazieren. So werden Poppgeräusche minimiert.

Wichtig!

Wenn Sie die Anschlusskabel zu den Hörmuscheln im Kopfbügel selbst austauschen möchten, beachten Sie, dass die Kabel bei den älteren Versionen der DT 100-Serie mit Schraubkontakten versehen sind. Die Anschlusskabel bei den neueren Versionen dagegen sind gelötet.

Bitte achten Sie darauf, dass Sie im Servicefall die richtigen Kabel bestellen.

Pflege

Aus hygienischen Gründen sollten Sie den Kopfhörer von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen. Verwenden Sie nur milde Reinigungsmittel (Geschirrspül mittel), auf keinen Fall lösemittelhaltige Reiniger. Achten Sie darauf, dass kein Wasser in die Wandler läuft.

Den Poppschutz der Hör-Sprechgarnitur DT 108/109 können Sie im warmen Wasser spülen. Achten Sie beim Einsetzen bzw. Aufsetzen auf das Mikrofon darauf, dass der Poppschutz vollständig trocken ist.

Die modulare Bauweise von DT 100, DT 108/109 ist besonders servicefreundlich, denn alle Teile können leicht ausgewechselt werden. Die Ersatzteile finden Sie mit der dazugehörigen Bestellnummer unter „Ersatzteile“.

Im Servicefall wenden Sie sich bitte an autorisiertes Fachper sonal.

Sicherheitshinweis

Wenn Sie den Studiohörer DT 100 oder die Hör-Sprechgarnitur DT 108/109 an Ihren Verstärker anschließen, achten Sie darauf, dass die Lautstärke (Volume) zunächst auf Minimum gedreht ist. Regeln Sie die Lautstärke erst nach Aufsetzen des Kopfhörers. Im allgemeinen wird mit Kopfhörern lauter abgehört als mit Lautsprechern. Hohe Lautstärken können, sofern sie über längere Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden führen. Schonen Sie Ihr gesundes Gehör - auch bei niedriger Lautstärke haben beyerdynamic-Kopfhörer ihren vollen Klang.

Versionen

DT 100

Professioneller Kopfhörer, schwarz, mit Kabel K 100.07

(Stereoklinke 6,35 mm), Länge 3 m, steckbar

16 Ω. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 474.177

400 Ω. . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 421.464

DT 108

Einohr/Hör-Sprechgarnitur, schwarz

200/50 Ω. . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 402.958

200/400 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 402.966

DT 109

Hör-Sprechgarnitur, schwarz

200/50 Ω. . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 402.974

200/400 Ω. . . . . . . . . . . . . . . . . . . . Best.-Nr. 402.982

Ersatzteile

BN 59-18/A Kopfbügelpolster ....Best.-Nr. 108.715

EDT 100 S Ohrmuschelsatz, Softskin. . . . . Best.-Nr. 907.003

EDT 100 P Ohrmuschelsatz, Plüsch ..... Best.-Nr. 945.576

EDT 100 T Ohrmuschelsatz, Trikot. . . . . . . Best.-Nr. 945.584

BN 56-79/A Poppschutz (5 Stück,

Lieferumfang bei DT 108/109) .. Best.-Nr. 108.677

Optionales Zubehör

DT 100

K 100.07 Gestrecktes Kabel, 3 m, mit Stereo- Klinkenstecker (6,35 mm) . . . . Best.-Nr. 482.153

DT 108/109

K 109.00 - 1,5 M

Anschlusskabel, 1,5 m,

mit freien Enden .... Best.-Nr. 101.907

K 109.28 - 1,5 M

Anschlusskabel, 1,5 m,

mit 4-pol. XLR-Buchse ..... Best.-Nr. 220.132

K 109.38 - 1,5 M

Anschlusskabel, 1,5 m,

mit 5-pol. XLR-Stecker ..... Best.-Nr. 406.538

Technische Daten

Kopfhörer

Wandlertyp ...... Dynamisch

Arbeitsweise . . . . . . . . . . . . . . . . . Geschlossen

Übertragungsbereich ..... 30 - 20.000 Hz

Nennimpedanz. 400 Ω ± 10% je System

Kennschalldruckpegel ..... 94 dB SPL

Klirrfaktor .... < 1%

Nennbelastbarkeit 1000 mW = 124 dB SPL

Isolierung von Außengeräuschen . . . ca. 20 dBA

Andruckkraft 4,5 N

Gewicht (o. Kabel) ..... DT 100: 350 g

DT 108: 283 g

DT 109: 390 g

DT 108 / DT 109

Mikrofon

Wandlerprinzip. Dynamisch, Tauchspule

Übertragungsbereich ..... 40 - 12.000 Hz

Richtcharakteristik ..... Hyperniere

Störschallauslöschung .... > 30 dB

Ausgangsspannung bei

Besprechung aus 5 cm Entfernung. . ca. 2,5 mV

Nennimpedanz....200 Ω

Nennabschlussimpedanz ....≥ 1000 Ω

Gewicht inkl. Schwenkarm.....48 g

Entsorgung

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist darauf hin.

deutsch

OPERATING INSTRUCTIONS DT 100 SERIES

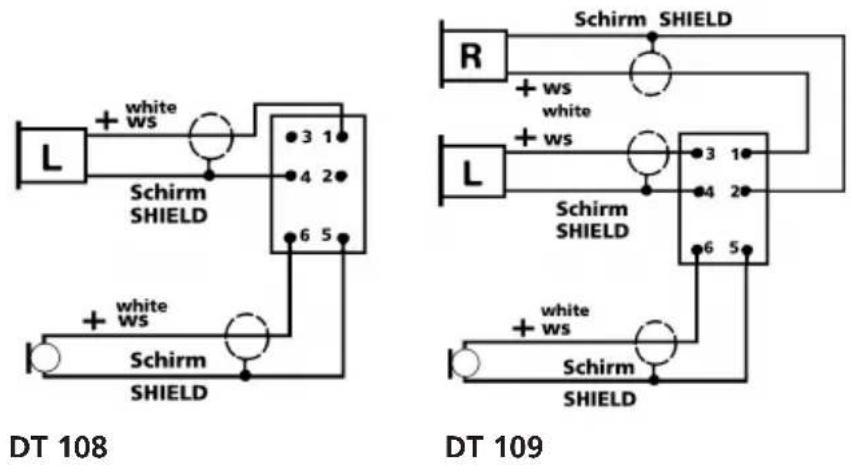

Schaltbilder / Wiring Diagrams / Diagrammes de câblage

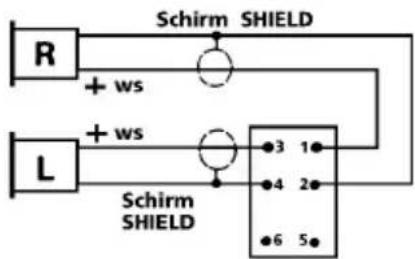

Schirm SHIELD R + ws L + ws Schirm SHIELD 3 1 4 2 6 5

DT 100

rt R+ or L+ br L- bl R-

K 100

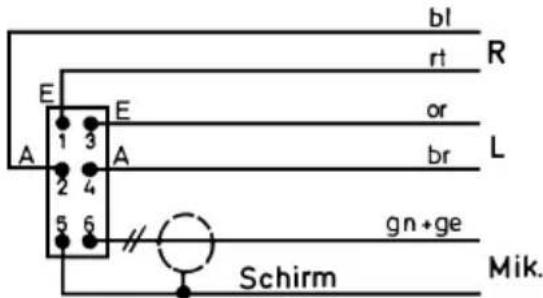

bl rt R or L br E E 1 3 A 2 4 5 6 gn+ge Schirm Mik.

K 109

bl = blau / blue / bleu

br = braun / brown / brun

ge = gelb / yellow / jaune

gr = grün / green / vert
