DT 790 - Casque audio BEYERDYNAMIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Micro-casque fermé avec microphone
Marque	Beyerdynamic
Modèle	DT 790
Principe de fonctionnement	Fermé
Type de transducteur (écouteurs)	Dynamique
Impédance nominale	80 Ω (système)
Pression sonore nominale à 1 kHz	100 dB SPL à 1 mW
Distorsion harmonique	< 0,2%
Atténuation du bruit ambiant	Environ 35 dBA
Pression du serre-tête	5,5 N
Poids sans câble	470 g
Type de microphone	Dynamique
Directivité du microphone	Hypercardioïde
Bande passante du microphone	40 - 12 000 Hz
Longueur de câble	1,5 m
Connectique (version DT 790.00)	Extrémités libres
Connectique (version DT 790.28)	Fiche femelle XLR 4 broches
Fonctions principales	Isolation phonique élevée, réduction de l'effet Larsen, reproduction sonore précise
Entretien et nettoyage	Chiffon doux humidifié avec produit doux ; ne pas laisser pénétrer de liquide dans le transducteur
Sécurité	Régler le volume au minimum avant branchement ; ne pas écouter à volume élevé ; éviter les mouvements brusques avec le câble
Pièces de rechange	Rembourrage tête BN 59-53/D, oreillettes EDT 770 S, protection anti-vent WS 97 AZ
Accessoires optionnels	Oreillettes velours EDT 770 V

FOIRE AUX QUESTIONS - DT 790 BEYERDYNAMIC

Comment régler correctement le volume du DT 790 ?

Avant de brancher le casque, assurez-vous que le volume est au minimum. Ensuite, enfilez le casque et augmentez progressivement le volume jusqu'à un niveau confortable. Ne dépassez pas un niveau d'écoute élevé pour éviter des dommages auditifs irréparables.

Comment nettoyer le micro-casque DT 790 ?

Utilisez un chiffon doux légèrement humidifié avec un produit nettoyant doux (ex: liquide vaisselle). N'utilisez jamais de détergents agressifs. Veillez à ce qu'aucun liquide ne pénètre dans le transducteur.

Comment remplacer les oreillettes du DT 790 ?

Les oreillettes sont sujettes à une usure naturelle. Vous pouvez les remplacer par des neuves (réf. EDT 770 S ou EDT 770 V en option). Retirez délicatement les anciennes et clipsez les nouvelles sur le casque.

Quelle est l'impédance du DT 790 ?

L'impédance nominale du système est de 80 Ω. Cela permet une utilisation avec une large gamme d'appareils audio.

Le microphone du DT 790 est-il détachable ?

Non, le microphone est intégré et solidaire du casque via un col de cygne orientable. Il n'est pas prévu pour être détaché.

Puis-je utiliser le DT 790 pour le monitoring sur scène ?

Oui, le DT 790 est conçu pour les environnements bruyants grâce à son isolation phonique d'environ 35 dBA et sa directivité hypercardioïde qui réduit l'effet Larsen.

Comment ajuster l'arceau du casque à ma tête ?

L'arceau est réglable via des branches crantées. Tirez ou poussez chaque côté pour l'adapter confortablement à la taille de votre tête.

Quels accessoires sont disponibles pour le DT 790 ?

Les accessoires optionnels incluent des oreillettes en velours (EDT 770 V) et des protections anti-vent (WS 97 AZ). Des pièces de rechange comme le rembourrage de tête (BN 59-53/D) sont aussi disponibles.

Comment éviter l'effet Larsen avec le DT 790 ?

Placez le microphone à une distance de 2-3 cm sur le côté de votre bouche. La directivité hypercardioïde du microphone réduit déjà fortement l'effet Larsen.

Que faire si le casque ne fonctionne plus correctement ?

Vérifiez d'abord les connexions et le câble. Si le problème persiste, contactez le service après-vente. La construction modulaire permet un remplacement facile des pièces.

MODE D'EMPLOI DT 790 BEYERDYNAMIC

Courbes de fréquence 20

Diagrammes de directivité 21

Schémas de connexion 22

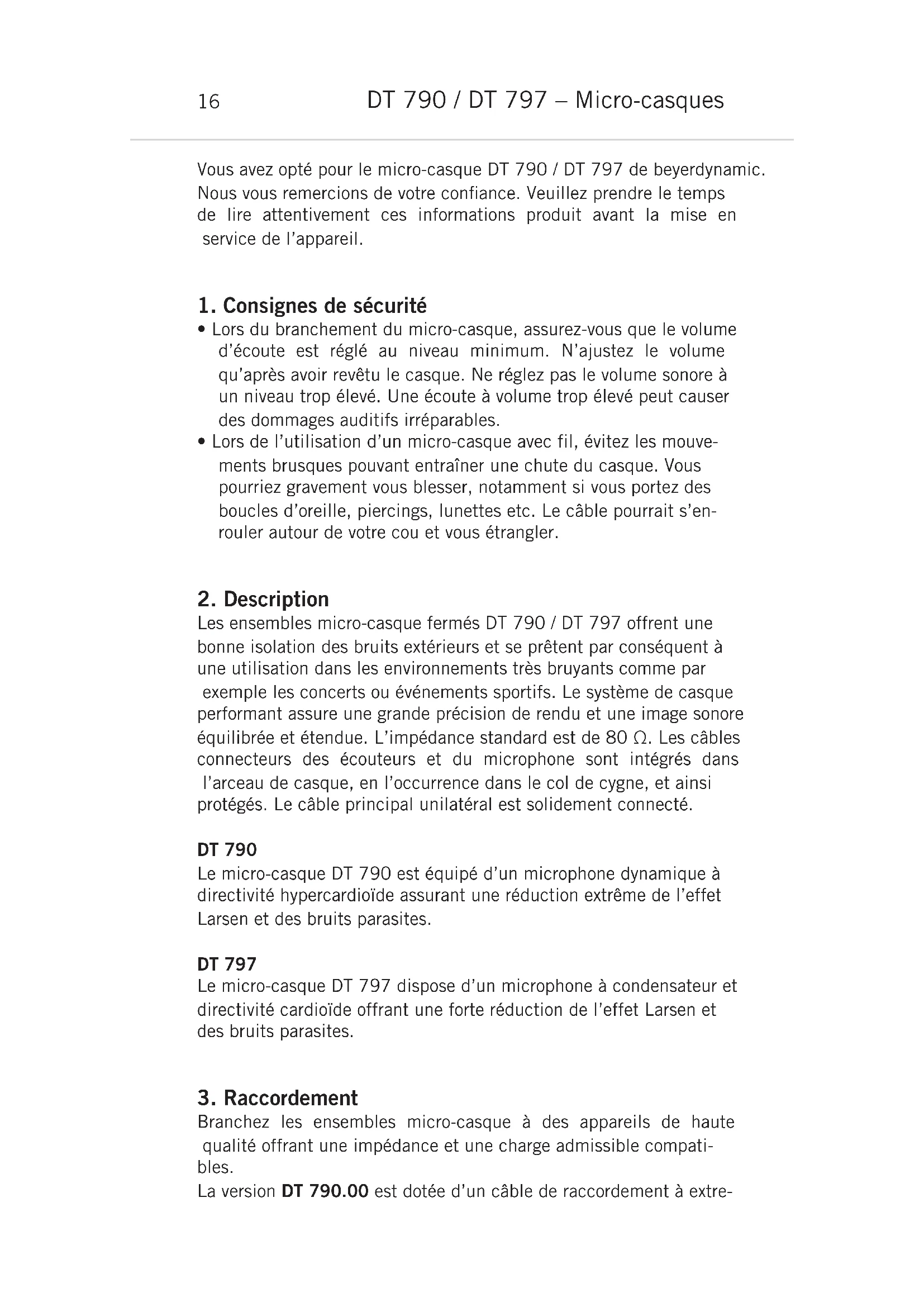

Vous avez opté pour le micro-casque DT 790 / DT 797 de beyerdynamic. Nous vous remercions de votre confiance. Veuillez prendre le temps de dire attentivement ces informations produit avant la mise en service de l'appareil.

1. Consignes de sécurité

• Lors du branchement du micro-casque, assurez-vous que le volume d'écoute est régle au niveau minimum. N'ajustez le volume qu'aupres avoir revetu le casque. Ne réglez pas le volume sonore à un niveau trop élevé. Une écoute à volume trop élevé peut cause des dommages auditifs irréparables.
• Lors de l'utilisation d'un micro-casque avec fil, évitez les mouvements brusques pouvant entraîner une chute du casque. Vous pourriez gravement vous blesser, notamment si vous portez des boucles d'oreille, piercings, lunettes etc. Le cable pourrait s'enrouler autour de votre cou et vous étrangler.

2.Description

Les ensembles micro-casque fermés DT 790 / DT 797 offrent une bonne isolation des bruits extérieurs et se présent par conséquent à une utilisation dans les environnements très bruyants comme par exemple les concerts ou événements sportifs. Le système de casque performant assure une grande précision de rendu et une image sonore équilibrée et étendue. L'impédance standard est de 80 . Les cables connecteurs des écouteurs et du microphone sont intégrés dans l'arceau de casque, en l'occurrence dans le col de cygne, et ainsi protégés. Le cable principal unilateral est solidement connecté.

DT 790

Le micro-casque DT 790 est équipé d'un microphone dynamique à directivité hypercardioïde assurant une réduction extrème de l'effet Larsen et des bruits parasites.

DT 797

Le micro-casque DT 797 dispose d'un microphone à condensateur et directivement cardioïde offrant une forte réduction de l'effet Larsen et des bruits parasites.

3. Raccordement

Branchez les ensembles micro-casque à des apparciels de haute qualité offrant une impédance et une charge admissible compatibles.

La version DT 790.00 est dotée d'un cable de raccordement à extre

mités libres. Vous pouvez monter vous-même les connecteurs souhaités. Sur demande, les connecteurs requis peuvent être montés à l'usine.

La version DT 790.28 est dotée d'une fiche femelle XLR à 4 broches et la version DT 797 PV d'une fiche maje XLR à 3 broches et une fiche jack stereo 6,35 mm.

4. Application

L'arceau de casque peut être ajusté à la taille de la tête grâce aux branches réglibres. Le support du microphone à col de cygne est orientable et permet de porter le microphone aussi bien à droite qu'à gauche.

Nous vous conseillons de placer le microphone à une distance de 2 - 3cm sur le côté de votre bouche. Ceci permettra d'eviter les bruits pop.

5. Entretien

Pour des raisons d'hygiene, nous vous recommendons de nettoyer de temps en temps le casque à l'aide d'un chiffon doux humidifié.

Veuillez n'utiliser que des produits nettoyants doux (par exemple liquide vaisselle), n'utilisez enaucun cas de produits détergents.

Veillez à ce qu'aucun liquide ne pénétre dans le transducteur.

Les oreillettes étant soumises à une usure naturelle, nous vous recommandons de les replacer régulièrement.

Si vous utilisez une protection anti-pop supplémentaire pour le microphone, vous pouvez nettoyer cette dernière à l'eau tiède. Veillez à ce qu'elle soit entiennent seché avant de la replacer sur le microphone.

La construction de ces ensembles micro-casque permet un service après-vente simple et rapide, toutes les pieces pouvant être facilement replacées.

6. Versions

DT 790.00 80 ohms, cable 1,5 m,
extrémités libres Art. n° 488.747

DT 790.28 80 ohms, cable 1,5 m,
fiche femelle XLR 4 broches . . . . . Art. n° 488.755

DT 797 PV 250 ohms, cable 1,5 m, fiche male XLR 3 broches et jack stéreo 6,35 mm. Art. n° 497.894

7. Pièces de rechange

BN 59-53/D Rembourse tete Art. n° 590.681

EDT 770 S Oreillettes, Softskin. Art. n° 904.783

WS 97 AZ Protection anti-vent, anthracite . . . . Art. n° 465.313

8. Accessoires en option

EDT 770 V Oreillettes, velours Art. n° 926.660

Type de transducteur ..... dynamique

Principé de fonctionnement . . . . . . . fermé

Impedance nominale 80Ω/système

Tension d'entrée nominale 2,8 V (= 100 mW à 80 Ω)

$$ = 1 2 0 \mathrm {d B S P L} $$

Pression sonore nominale à 1 kHz . . . . . 100 dB SPL à 1 mW

$$ = 0, 2 8 \mathrm {V} \dot {a} 8 0 \Omega $$

Distorsion harmonique. < 0,2%

Charge nominale maximale . 100 mW = 120 dB = 2,8 V

$$ \mathrm {a} 8 0 \Omega $$

Attenuation du bruit ambient. .env. 35 dBA

Pression du serre-tete. 5,5 N

Poids sans cable 470 g

Microphone

Type de transducteur ..... dynamique

Bande passante 40-12.000 Hz

Directivite hypercardioide

Tension de sortie pour

uneutilisationa 5cm de distance. .env.3mVenv.1,5V

Impedance nominale 200

Impedance de charge. 1000

Poids 40g

DT 797

Ecouteurs

Type de transducteur ..... dynamique

Principe de fonctionnement . . . . . . . . . . . . . . . . . . . . . . .

Impedance nominale 250Ω/système

Tension d'entrée nominale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

$$ 2 5 0 \Omega) = 1 2 0 \mathrm {d B} \text {S P L} $$

Pression sonore nominale à 1 kHz . . . . . . 100 dB

Distorsion harmonique. < 0,2%

Attenuation du bruit ambient. .env. 20 dBA

Pression du serre-tete. 4,5 N

Connexion . fiche jack stereo 6,35 mm

Poids sans cable 395g

Microphone

Type de transducteur condensateur (back-électret)

Bande passante 40-20.000 Hz

Directivité cardioïde

Tension de sortie pour

uneutilisationa 5cm de distance. . . . . .5,5mV/Pa

Impedance nominale 300Ω

Impedance de charge. 1000

Efficacité en champ libre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 mV pour f = 1 kHz

Pression sonore maximale. 136 dB

Rapport signal/bruit 64 dB

Longueur col de cygne 120 mm

Diametre tete. 19 mm

Poids 30g

10. Evacuation

Ce symbole sur le produit, l'emballage ou dans le manuel signifie que votre équipement électrique etlectronique doit etre, en fin de vie, jeté séparement de vos déchets menages. Il existe en France des systèmes de collecte différents pour les déchets recyclables. Pour plus d'information, veuillez contacter les autorités

locales ou le revendeur chez qui vous avez acheté le produit.

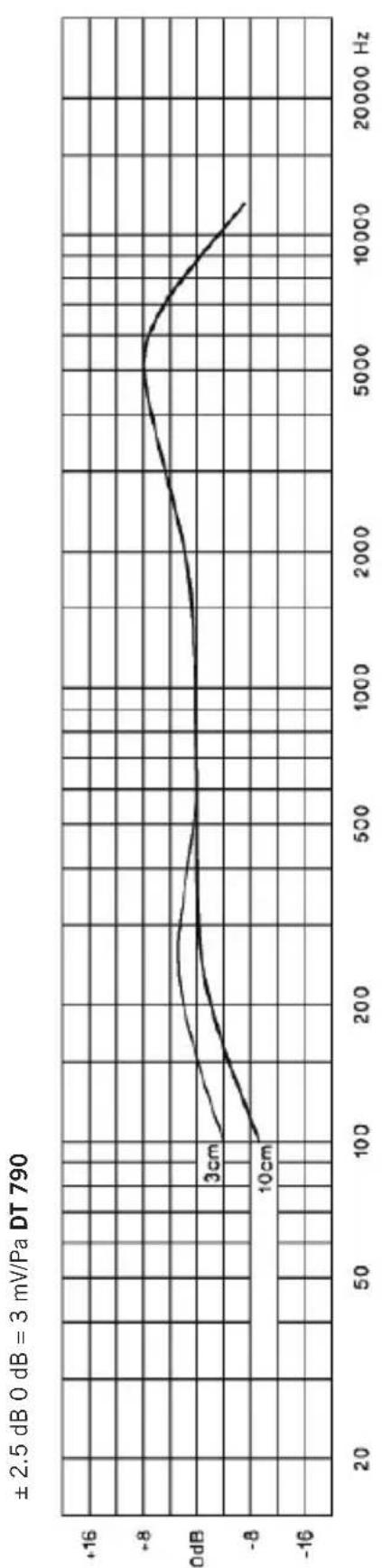

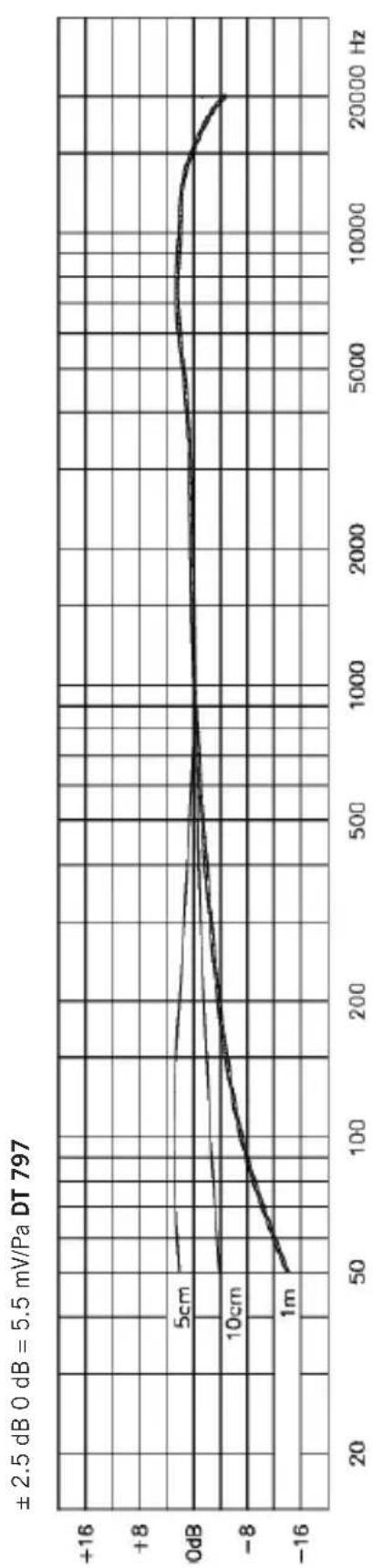

Frequenzkurven / Frequency Response Curves / Courbes de fréquence

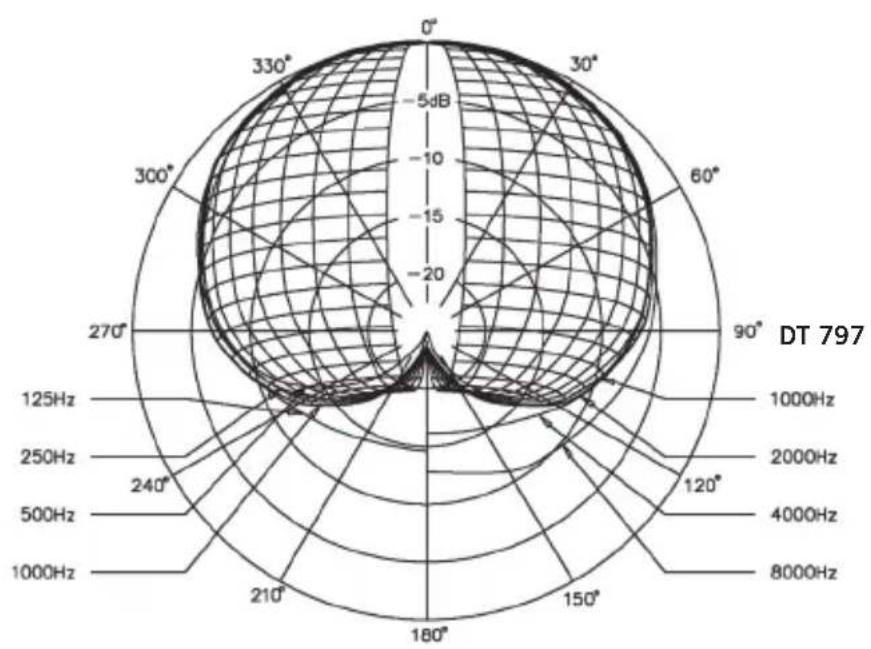

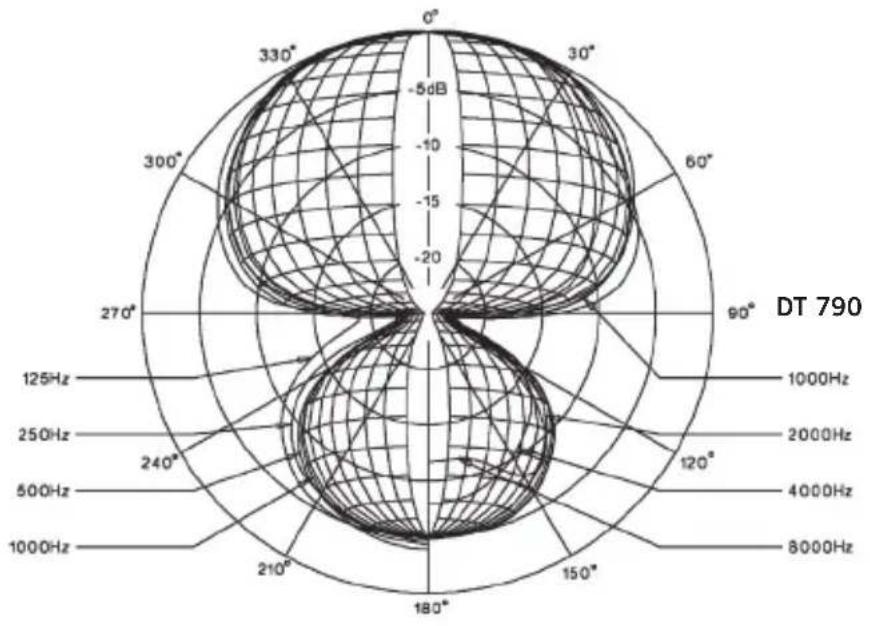

Richtdiagramme / Polar Patterns / Diagrammes de directivité

Schaltbilder / Wiring Diagrams / Schémas de connexion

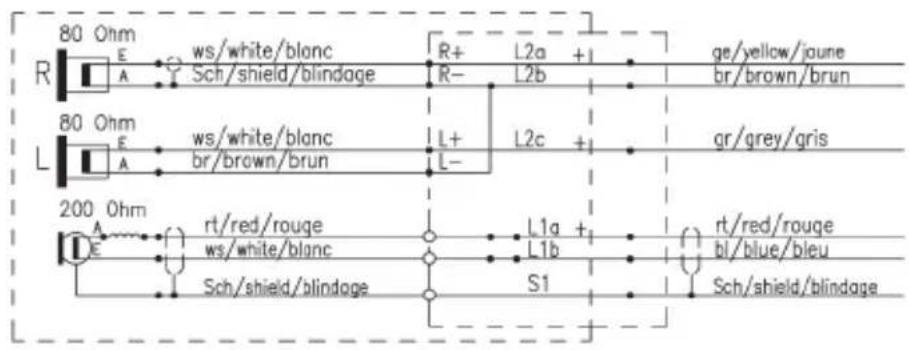

DT 790.00

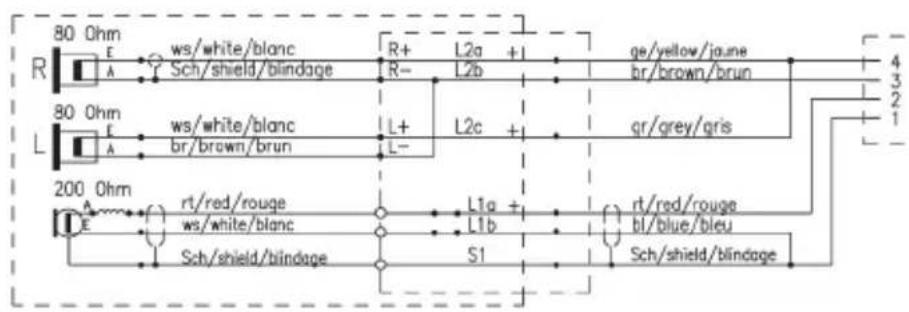

DT 790.28

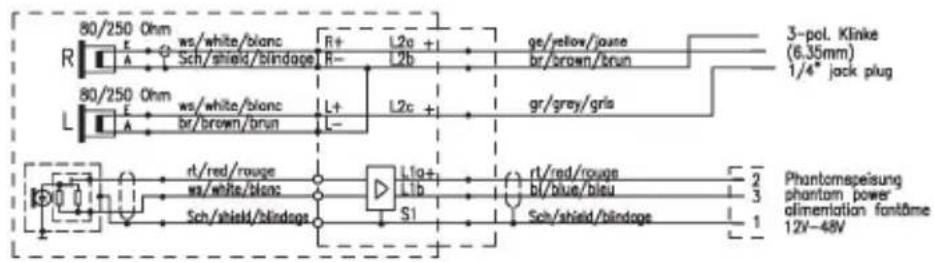

DT 797 PV
