Produkttyp	Geschlossener Mikro-Kopfhörer mit Mikrofon
Marke	Beyerdynamic
Modell	DT 790
Funktionsprinzip	Geschlossen
Wandlertyp (Kopfhörer)	Dynamisch
Nennimpedanz	80 Ω (System)
Nennschalldruck bei 1 kHz	100 dB SPL bei 1 mW
Klirrfaktor	< 0,2%
Umgebungsgeräuschdämpfung	Ca. 35 dBA
Kopfbügeldruck	5,5 N
Gewicht ohne Kabel	470 g
Mikrofontyp	Dynamisch
Mikrofonrichtcharakteristik	Hypernieren
Mikrofonbandbreite	40 - 12 000 Hz
Kabellänge	1,5 m
Anschluss (Version DT 790.00)	Freie Enden
Anschluss (Version DT 790.28)	XLR 4-polige Buchse
Hauptfunktionen	Hohe Schalldämmung, Reduzierung des Rückkopplungseffekts, präzise Klangwiedergabe
Pflege und Reinigung	Feuchtes, weiches Tuch mit mildem Reinigungsmittel; keine Flüssigkeit in den Wandler eindringen lassen
Sicherheit	Lautstärke vor dem Anschließen auf Minimum stellen; nicht bei hoher Lautstärke hören; plötzliche Bewegungen mit dem Kabel vermeiden
Ersatzteile	Kopfpolster BN 59-53/D, Ohrpolster EDT 770 S, Windschutz WS 97 AZ
Optionales Zubehör	Velours-Ohrpolster EDT 770 V

Häufig gestellte Fragen - DT 790 BEYERDYNAMIC

Wie stelle ich die Lautstärke des DT 790 richtig ein?

Stellen Sie vor dem Anschließen des Kopfhörers sicher, dass die Lautstärke auf Minimum ist. Setzen Sie dann den Kopfhörer auf und erhöhen Sie die Lautstärke allmählich auf ein angenehmes Niveau. Überschreiten Sie keine hohe Hörlautstärke, um irreparable Hörschäden zu vermeiden.

Wie reinige ich den Mikro-Kopfhörer DT 790?

Verwenden Sie ein weiches, leicht angefeuchtetes Tuch mit einem milden Reinigungsmittel (z.B. Spülmittel). Verwenden Sie niemals aggressive Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in den Wandler eindringt.

Wie tausche ich die Ohrpolster des DT 790 aus?

Die Ohrpolster unterliegen natürlichem Verschleiß. Sie können sie durch neue (Ref. EDT 770 S oder optional EDT 770 V) ersetzen. Entfernen Sie vorsichtig die alten und klippen Sie die neuen auf den Kopfhörer.

Welche Impedanz hat der DT 790?

Die Nennimpedanz des Systems beträgt 80 Ω. Dies ermöglicht die Verwendung mit einer breiten Palette von Audiogeräten.

Ist das Mikrofon des DT 790 abnehmbar?

Nein, das Mikrofon ist fest integriert und über einen schwenkbaren Schwanenhals mit dem Kopfhörer verbunden. Es ist nicht zum Abnehmen vorgesehen.

Kann ich den DT 790 für das Monitoring auf der Bühne verwenden?

Ja, der DT 790 ist für laute Umgebungen konzipiert, dank seiner Schalldämmung von ca. 35 dBA und der Hypernierencharakteristik, die Rückkopplungen reduziert.

Wie passe ich den Kopfbügel an meinen Kopf an?

Der Kopfbügel ist über gezahnte Schienen verstellbar. Ziehen oder drücken Sie jede Seite, um ihn bequem an Ihre Kopfgröße anzupassen.

Welches Zubehör ist für den DT 790 erhältlich?

Optional erhältliches Zubehör umfasst Velours-Ohrpolster (EDT 770 V) und Windschutz (WS 97 AZ). Ersatzteile wie das Kopfpolster (BN 59-53/D) sind ebenfalls verfügbar.

Wie vermeide ich Rückkopplungen mit dem DT 790?

Platzieren Sie das Mikrofon in einem Abstand von 2-3 cm seitlich von Ihrem Mund. Die Hypernierencharakteristik des Mikrofons reduziert Rückkopplungen bereits stark.

Was tun, wenn der Kopfhörer nicht mehr richtig funktioniert?

Überprüfen Sie zuerst die Anschlüsse und das Kabel. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst. Die modulare Bauweise ermöglicht einen einfachen Austausch von Teilen.

BEDIENUNGSANLEITUNG DT 790 BEYERDYNAMIC

1. Sicherheitsinformationen 4
   2.Beschreibung. 4
   3.Anschluss. 4
2. Anwendung 5
   5.Pflege. 5
3. Ausführungen 5
4. Ersatzteile 5
5. Optionales Zubehör 6
6. Technische Daten 6
7. Entsorgung 7

Frequenzkurven 20

Richtdiagramme 21

Schaltbilder 22

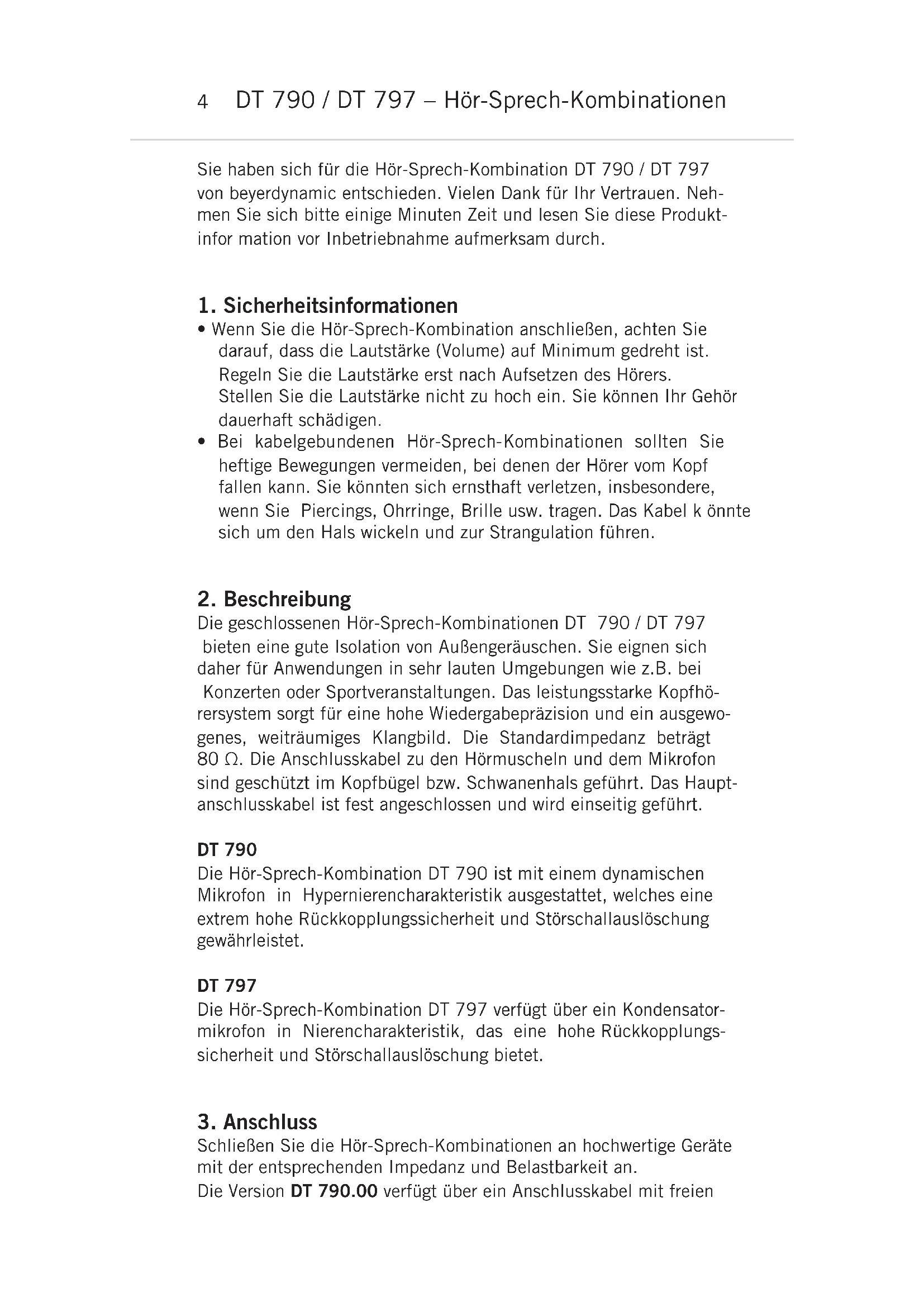

Sie haben sich für die Hör-Sprech-Kombination DT 790 / DT 797 von beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen. Nehmen Sie sichitte eine Minute Zeit undesen Sie diese Produkt-infor mation vor Inbetriebnahme aufmerksam durch.

1. Sicherheitsinformationen

• Wenn Sie die Hör-Sprech-Kombination anschließen, achten Sie daraufuf, dass die Lautstärke (Volume) auf Minimum gedreht ist. Regeln Sie die Lautstärke erst nach Aufsetzen des Hörers. Stellen Sie die Lautstärke nicht zu hoch ein. Sie können Ihr Gehör dauerhaft schädigen.
• Bei kabelgebundenen Hör-Sprech-Kombinationen sollen Sie heftige Bewegungen vermeiden, bei denen der Hörer vom Kopf fallen kann. Sie konnten sich ernsthaft verletzen, insbesondere, wenn Sie Piercings, Ohrringe, Brille usw.lagen. Das Kabel k Ontario sich um den Hals wickeln und zur Strangulation führen.

2. Beschreibung

Die geschlossenen Hör-Sprech-Kombinationen DT 790 / DT 797 bieten eine gute Isolation von Außengeräuschen. Sie eignen sich davon für Anwendungen in sehr lauten Umgebungen wie z.B. bei Konzerten oder Sportveranstaltungen. Das leistungsstarke Kopfhörsystem sorgt für eine hohe Wiedergabepazision und ein ausgewogenes, weiträumiges Klangbild. Die Standardimpedanz beträgt 80 Ω. Die Anschlusskabel zu den Hörsmecheln und dem Mikrofon sind geschützt im Kopfbügel bzw. Schwanenhals geführt. Das Hauptanschlusskabel ist fest angeschlossen und wird einseitig geführt.

DT 790

Die Hör-Sprech-Kombination DT 790 ist mit einem dynamischen Mikrofon in Hypernierencharakteristik ausgestattet, welche eine extrem hohe Rückkopplungssicherheit und Störschallauslösung gewährleistet.

DT 797

Die Hör-Sprech-Kombination DT 797 verfügbar über ein Kondensatormikrofon in Nierencharakteristik, das eine hohe Rückkopplungssicherheit und Störchallauslösung bietet.

3. Anschluss

SchlieBen Sie die Hör-Sprech-Kombinationen an hochwertige Geräte mit der entsprechenden Impedanz und Belastbarkeit an.

Die Version DT 790.00 verfügbar über ein Anschlusskabel mit freienden

Enden. Die gewünschten Stecker konnen Sie selbst montieren. Auf Wunsch werden die benöttigen Stecker auch im Werk montiert. Die Version DT 790.28 ist mit einer 4-pol. XLR-Buchse und die Version DT 797 PV mit einem 3-pol. XLR-Stecker und 6,35 mm Stereo-Klinkenstecker ausgestattet.

4. Anwendung

Der Kopfbügel kann über die verstelltbaren Gabelgelenke jeder Kopf-gröbe angepasst werden. Das Mikrofon kann sowohl links als auch rechts getragen werden, da die Halterung des Schwanenhalsmikro-fons drehbar ist.

Das Mikrofon sollenn Sie im Abstand von 2 - 3 cm darüber dem Mundwinkel plazieren. So werden Poppgeräuche minimiert.

5. Pflege

Aus hygienischen Gründen sollen den Sie den Kopfhörer von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen. Verwenden Sie nur milde Reinigungsmittel (Geschirrspulmittel), auf keinen Fall losemittelhaltige Reiniger. Achten Sie daraufuf, dass kein Wasser in den Wandler lauft.

Da die Ohrpolster einem natürlichen Verschleiss unterliegen, sollen den Sie sie gelegentlich austauschen.

Falls Sie einen Zusammenpoppschutz für das Mikrofon verwenden, können Sie diesen im warmen Wasser spulen. Achten Sie beim Aufsatzen auf das Mikrofon darauf, dass der Poppschutz vollständig trocken ist.

Die Bauweise der Hör-Sprech-Kombinationen ist entsprechers servicefreundlich, Denn alle Teile konnen leicht ausgewechselt werden.

6. Ausführungen

DT 790.00 80 Ohm, 1,5 m Kabel, offene Enden. Best.-Nr. 488.747

DT 790.28 80 Ohm, 1,5 m Kabel,

4-pol. XLR-Buchse .Best.-Nr. 488.755

DT 797 PV 250 Ohm, 1,5 m Kabel,

mit 3-pol. XLR-Stecker

und 6,35 mm Stereo-Klinke. . . . . Best.-Nr. 497.894

7. Ersatzteile

BN 59-53/D Kopfbandpolster Best.-Nr. 590.681

EDT 770 S Ohrpolster, Softskin. Best.-Nr. 904.783

WS 97 AZ Windschutz, anthrazit .Best.-Nr.465.313

8. Optionales Zubehör

EDT 770 V Ohrpolster, Velours. .Best.-Nr. 926.660

9. Technische Daten

DT 790

Hörer

Wandlerprinzip. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Arbeitsprinzip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Übertragungsbereich 5 - 35.000 Hz

Nennimpedanz 80Ω/System

Nenneingangsspannung 2,8 V (= 100 mW an

80Ω）=120dB SPL

Kennschalldruckpegel bei 1 kHz . . . . . . 100 dB SPL bei

1 mW = 0,28 V an 80 Ω

Klirrfaktor. < 0,2%

Nennbelastbarkeit 100 mW = 120 dB = 2,8 V

an 80 Ω

Isolierung von AuBengeräuschen . . . . . ca. 35 dBA

Nennandrückkraft 5,5 N

Gewicht ohne Kabel 470g

Mikrofon

Wandlerprinzip. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Übertragungsbereich 40 - 12.000 Hz

Richtcharakteristik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ausgangsspannung bei

Besprechen aus 5 cm Entfernung . . . . . ca. 3 mV ca. 1,5 V

Nennimpedanz 200Ω

Nennabschlussimpedanz 1000

Gewicht. 40 g

DT 797

Hörer

Wandlerprinzip . Dynamisch

Arbeitsprinzip. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Übertragungsbereich. 5 - 35.000 Hz

Nennimpedanz 250Ω/System

Nenneingangsspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 V (= 100 mW an

250Ω) = 120 dB SPL

Kennschalldruckpegel bei 1 kHz . . . . . . . 100 dB

Klirrfaktor. < 0,2%

Isolierung von AuBengeräuschen ca. 20 dBA

Nennandrückkraft. 4,5 N

Anschluss 6,35 mm Stereo-Klinke

Gewicht ohne Kabel 395g

Mikrofon

Wandlerprinzip . Kondensator

(Back-Elektret)

Übertragungsbereich. 40 - 20.000 Hz

Richtcharakteristik. Niere

Ausgangsspannung bei

Besprechen aus 5 cm Entfernung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nennimpedanz 300Ω

Nennabschlussimpedanz 1000

Feldleerlaufübertragungsfaktor. 5 mV/Pa bei f = 1 kHz

Max.Schalldruckpegel 136 dB

Gerauschspannungsabstand. 64 dB

Stromaufnahme. < 6mA

Phantomspeisung 12-48V

Anschluss 3-pol. XLR male

Abmessungen

Lange Schwanenhals 120 mm

Kopfdurchmesser 19 mm

Gewicht 30g

10. Entsorgung

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist daraufhin.

beyerdynamic GmbH & Co. KG - Theresienstraße 8 -

74072 Heilbronn · Germany · Phone [phone] · [e-mail]

Weitere Vertriebspartner weltweit finden Sie im Internet unter www.beyerdynamic.com Abbildungen nicht vertragsbindend. Änderungen vorbehalten.
