Caractéristique	Détails
Type de casque	Casque fermé dynamique
Impédance	80 Ohms
Réponse en fréquence	20 Hz - 20 kHz
Pression acoustique	104 dB
Poids	300 g
Connecteur	Jack 3,5 mm avec adaptateur 6,3 mm
Utilisation recommandée	Broadcast, studio d'enregistrement, monitoring
Type de microphone	Microphone à condensateur
Maintenance	Nettoyer régulièrement les coussinets et le bandeau
Sécurité	Éviter une exposition prolongée à des niveaux sonores élevés
Accessoires inclus	Câble détachable, adaptateur jack

FOIRE AUX QUESTIONS - DT 290 MK II BEYERDYNAMIC

Pourquoi mon casque BEYERDYNAMIC DT 290 MK II ne produit-il aucun son ?

Vérifiez d'abord que le casque est correctement branché à la source audio. Assurez-vous également que le volume est suffisamment élevé et que l'appareil source fonctionne correctement.

Comment nettoyer mon casque BEYERDYNAMIC DT 290 MK II ?

Utilisez un chiffon doux et sec pour essuyer les surfaces du casque. Évitez d'utiliser des produits chimiques agressifs. Les coussinets peuvent être retirés et nettoyés à l'eau tiède avec un peu de savon doux.

Mon casque fait des bruits de grésillement, que faire ?

Vérifiez les câbles et les connexions pour s'assurer qu'ils sont en bon état. Testez le casque avec un autre appareil pour déterminer si le problème vient du casque ou de la source audio.

Le casque est inconfortable après une utilisation prolongée, que puis-je faire ?

Assurez-vous que le casque est bien ajusté. Vous pouvez également envisager d'acheter des coussinets supplémentaires ou des accessoires pour améliorer le confort.

Comment puis-je régler le niveau de volume du casque ?

Le casque BEYERDYNAMIC DT 290 MK II n'a pas de contrôle de volume intégré. Vous devez régler le volume via l'appareil source auquel il est connecté.

Mon casque ne fonctionne pas avec mon smartphone, pourquoi ?

Le casque DT 290 MK II est conçu principalement pour un usage professionnel et peut ne pas être compatible avec toutes les applications de smartphone. Vérifiez que vous utilisez un adaptateur si nécessaire.

Le câble de mon casque est endommagé, que dois-je faire ?

Il est recommandé de ne pas utiliser le casque avec un câble endommagé. Contactez le service client de BEYERDYNAMIC pour discuter des options de réparation ou de remplacement du câble.

Comment puis-je stocker mon casque pour éviter d'endommager les coussinets ?

Il est préférable de stocker le casque dans un étui ou une housse de protection. Évitez de plier le câble et de laisser le casque dans des endroits exposés à la chaleur ou à l'humidité.

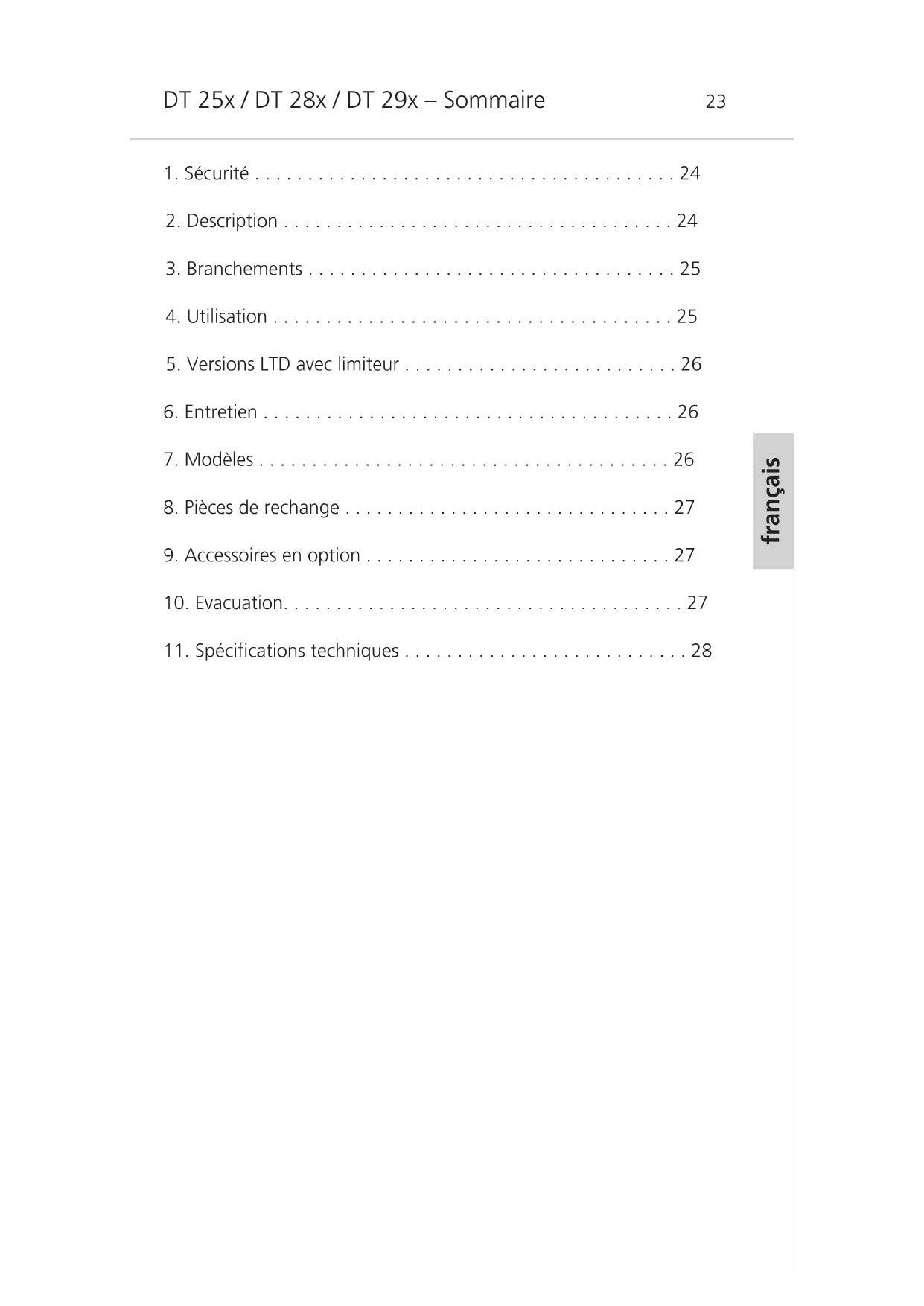

MODE D'EMPLOI DT 290 MK II BEYERDYNAMIC

1. Sécurité 24
   2.Description 24
2. Branchements 25
3. Utilisation 25
4. Versions LTD avec limiteur 26
5. Entretien 26
6. Modèles 26
7. Pièces de rechange 27
8. Accessoires en option 27
   10.Evacuation. 27
9. Specifications techniques 28

NOTICE D'UTILISATION DT 250 / DT 252 / DT 280 / DT 290 / DT 297

Nous vous felicitons pour l'achat de ce casque / micro-casque professionnel. Pour exploiter au moins ses possibilités, nous vous conseillons de dire attentivement cette note explicative.

1. Sécurité

Lorsque vous branchez le casque sur un amplificateur, veillez à ce que le volume d'écoute soit d'abord ramené au niveau minimum. N'ajustez le volume d'écoute qu'après avoir revêtu le casque.

L'écoute au casque se fait généralement à un niveau plus élevé qu'avac des hautparleurs. Sachez qu'une écoute prolongée à niveau élevé peut entrainer des léasons auditives irrémédiables. Protegez votre audition, les casques beyerdynamic restituent la plenitude du spectre sonore, même à volume réduit.

2.Description

DT 250 / DT 252

Le casque de studio fermé DT 250 / DT 252 se caractérisse par l'iso1ation parfaite contre les bruits ambiants. Il est alors l'outil idéal pour le studio d'enregistrement ou toute application de radiodiffusion et télévision. Grace aux oreillettes / bandeau serre-tete souples et replacables, ce casque vous offre un grand comfort d'ecoute même pour de longues heures de travail. Le système puissant d'aimants neodymes assure la haute précision et l'image sonore equilibrée du DT 250 / DT 252. L'impédance standard et de 80 . Un système particulièrement sophistiqué d'une impédance de 250 est livrable qui vous offre une fidélité audio extrémement précise. Les cables connecteurs des écouteurs sont protégés par l'arceau serre-tete, le cable principal est enchachieable à connexion unilatérale.

DT 280 / DT 290

Similaire au DT 250, mais avec le microphone dynamique DM 290 de directivité hypercardioïde. Le micro-casque DT 280 / DT 290 se préte à l'utilisation lors des reportages de radio/television. Le DT 280 dispose d'un préamplificateur de microphone intégré pour l'alimentation par cable audio.

DT 297

Similaire au DT 250, mais avec un microphone électret condensateur de directivité cardioïde.

Le micro-casque DT 297 PV est muni d'un préamplificateur intégré pour l'alimentation fantôme.

3. Branchements

Le casque de studio DT 250 / DT 252 est livré avec un cable répondant à uneutilisation spécifique. Les micro-casque DT 280 / DT 290 / DT 297 sont livrés sans un cable. La liste des cables disponibles figure ci-après dans la rubrique «Accessoires en option»

Les cables avec extrémités libres peuvent être directement soudés sur les broches de la fiche que vous utilisez (voir les «diagrammes de cablage»). Sur demande, le casque peut être livré avec les fiches de votrechioix déjà montées. Ne branchez le casque de studio ou le micro-casque que sur des apparciels professionnels disposant d'une impédance et d'une tolérance de charge correspondant au modele dont vous disposez.

Le micro-casque DT 280 / DT 290 est muni d'un microphone symé-trique qui peut aussi être branché sur une entree de microphone asymétrique.

Le micro-casque DT 297 PV sont concus pour des entrées de microphone symétriques avec alimentation fantôme. La sensibilité du microphone est de 13mV ou de 250mV pour une prise de son à 5cm .

Veuillez utiliser le micro-casque DT 280 avec préamplificateur intégré pour la connexion aux caméras video avec entrée de microphone conçue pour l'alimentation par cable audio. La sensibilité du microphone est régiable entre 52mV et 1,3V pour une prise de son à 5cm (volume de parole normal). La tension d'alimentation du préamplificateur peut varier de 6 à 27V .

4. Utilisation

Ajustez l'arceau serre-tete à la taille de votre crane. Le cable connecteur du microphone des micro-casques est protégé par l'arceau serre-tete. Pour réduire au maximum le risque d'effets «POP» il faut placer le microphone à environ 2 - 3 cm de l'angle de la bouche.

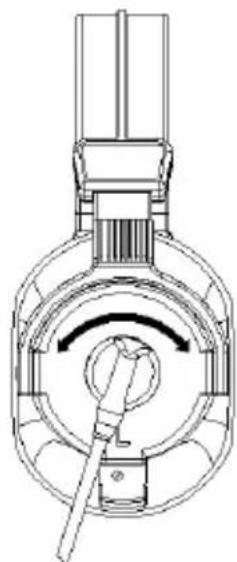

Toutes versions:

Gracé à sa fixation orientable, le microphone peut être porté à gauche ou à droite.

5. Versions LTD avec limiteur

Les casques peuvent également être commandés avec limitation de volume sonore intégrée. Cette option offre une protection de l'ouie de l'utilisateur durant toute la durée d'utilisation. Pour satisfaître aux critères de santé et de sécurité de plus en plus importants, un circuit passif a été mis au point qui permet d'obtenir une image sonore analogue à cette généraee au moyen d'un circuit limiteur electronicique complexe. Ce circuit passif constitue un système en deux phases : à l'approche du seuil de limiteur, le signal audio est soumis à un premier réglage retardur léger de 6 dB, puis, en aval, en présence d'un volume d'entrée toujours ascendant, radicalement limité par le biais d'un limiteur « Brickwall »

L'avantage de ce système par rapport à d'autres est la plage de transitionSouple, apparentee a un compresseur, entre le signal audio non limite et le deuxieme niveau dur de limitation. Cette plage offre encore un son de très bonne qualite, signale toutefois a l'utiliser que le seuil de limiteur est atteint sans generer immediatement de pointes de distorsion fortes. Tous les casques et ensembles micro-casque avec limiteur ont I'additif « LTD » et sont presentes au chapitre 7. « Versions ». Toutes les versions avec limiteur peuvent etre commandees avec le seuil de limiteur desirede necessaire.

6. Entretien

Pour des raisons hygieniques il est important de nettoyer le casque régulièrement avec un chiffon humide. N'utilisez que des produits de nettoyage doux (p.ex. produit pour vaisselle) mais enaucun cas des produits déteregeants. Veiliez à ce que l'eau ne s'infiltrte pas dans les systèmes d'écoute. Les mousse de protec tion «POP» des micros se lavent simplement à l'eau tiède. Évitez de les replacer sur le microphone avant qu'elles ne soient totally séches. Les oreillettes et les mousse «POP» étant soumises à une usure naturelle provoquee par la transpiration, la séborrhée et la salive, il est indispensable de les changer régulériquement. Les oreillettes se changent comme suit:

1. Enlevez l'oreillette de I'ecouteur en la libérant au niveau de I'anneau plastique.
2. Placez la nouvelle oreillette en veillant de placer les ergots face aux perforations.
3. Pressez sur l'oreillette jusqu'à ce que vous entendez l'encliquetage mécanique La construction modulaire de cette série de casques et micro-casques permet un service après-vente simple et rapide. Vous trouvez les références des pieces détachées sur la vue éclatée et la liste figurant sur son verso.

7. Modèles

DT 250 Casque de studio, 80 Ω, noir, avec cable
torsadé WK 250.07, enchachieable
(Jack stéreo 3,5 mm /
adaptateur 6,35 mm) Art. N° 442.844
DT 250 Casque de studio, 250 Ω, noir, avec cable
torsadé WK 250.07, enchachieable
(Jack stéreo 3,5 mm /
adaptateur 6,35 mm) Art. N° 443.530

DT 252 Casque de studio (version avec un seul écouteur), 80 Ω, noir, avec cable torsadé WK 250.07, enchachieable (Jack stéreo 3,5 mm / adaptateur 6,35 mm) Art. N° 445.177

DT 280 MK II Micro-casque avec un seul écouteur, 200/80 Ω. Art. N° 701.599

DT 280 MK II Micro-casque avec un seul écouteur, 200/250 Ω. Art. N° 701.602

DT 290 MK II Micro-casque, 200/80 Ω Art. N° 701.610

DT 290 MK II Micro-casque, 200/250 Ω Art. No 701.629

DT 297 PV MK II Micro-casque, 80 Ω, microphone à condensateur (cardioïde), pour alimentation fantôme 12 - 48 V Art. N° 701.467

DT 297 PV MK II idem, toutefois 250 Ω Art. N° 721.042

DT 250 LTD Casque de studio, 80 Ω, noir,
avec limiter et cable Art. N° 497.924

DT 250 LTD Casque de studio, 250 Ω, noir,
avec limiter et cable Art. N° 497.142

8. Pièces de rechange

BN 59-59/A Bandeau serre-tete Art. N° 503.886

EDT 250 V Oreillettes par pair, velours Art. N° 942.704

EDT 250 S Oreillettes par pair, plastique doux . . . . Art. N° 943.549

WS 97 AZ Bonnette anti-vent, anthracite . . . . . Art. N° 465.313

9. Accessoires en option

WK 250.07 Cable torsade pour DT 25^* avec Jack stereo 3,5 mm et adaptateur 6,35 mm Art. N° 442.070

K 190.00 Cable de connexion pour DT 28^ / DT29^ 1,5 m, extrémités libres Art. N° 431.575

K 190.28 Cable de connexion pour DT 28^ / DT29^ 1,5 m, avec prise XLR à 4 broches.... Art. N° 445.304

K 190.40 Cable de connexion pour DT 28^ / DT29^ 1,5 m, avec fiche XLR à 3 broches et Jack stéreo 6,35 mm Art. N° 445.894

K 190.41 Câble de connexion pour DT 28/DT29, 1,5 m, avec fiche XLR à 5 broches . . . . . Art. N° 445.312

10. Evacuation

Ce symbole sur le produit, l'emballage ou dans le manuel signifie que votre équipement électrique etlectronique doit être, en fin de vie, jeté séparement de vos déchets menages. Il existe en France des systèmes

de collecte différents pour les déchets recyclables. Pour plus d'information, veuillez contacter les autorités locales ou le revendeur chez qui vous avez acheté le produit.

Bande passante. 10 à 30.000 Hz (Optimisé pour l'intelligibilité parfaite chez les micro-casques)

Impedance nominale. 80 /250

a 1 kHz . 100 dB SPL à 1 mW 0,28 V à 80 Ω

100 dB SPL à 1 mW 0,5 V à 250 Ω

Charge nominale efficace 100 mW 120 dB 2,8 V à 80 Ω
100 mW 120 dB 5 V à 250 Ω

Distorsion harmonique. < 0,2%

Attenuation du bruit ambient. .env. 16 dBA

Pression du serre-tete 4,5 N

Poids sans cable

DT 250 / DT 290 / DT 297 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DT 252/DT 280 170g

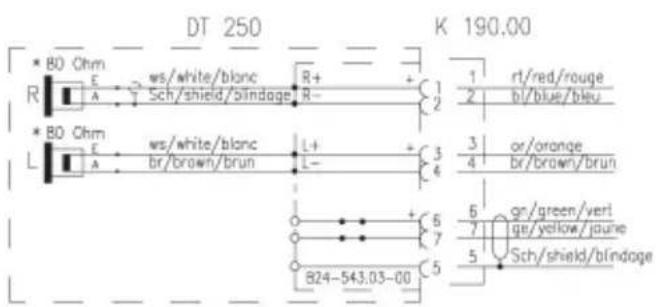

Diagramme de cablage DT 250

Sonderausführung 250 Ohm System lieferbar
- Special model 250 ohm system available

DT 280/DT 290

Microphone

Type de transducteur. dynamique

Bande passante. 40 - 12.000 Hz

Directivite hypercardioide

Suppression de bruit 30 dB

Voltage de sortie à 5 cm . . . . . . env. 1,3 mV/Pa

Impedance de sortie

nominale. env. 200 Ω

Diametre extérieur env. 23,2 mm

Poids. env. 45 g

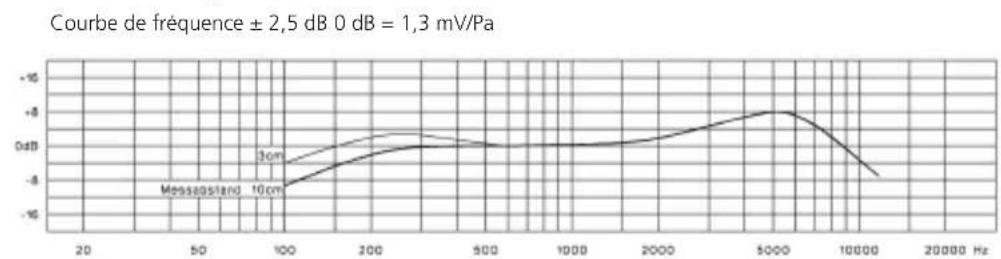

Courbe de fréquence

Diagramme de cablage

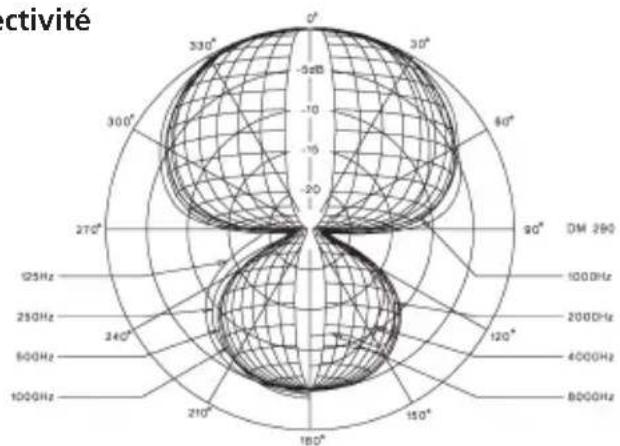

Directivité

DT 297 PV

Microphone

Type de transducteur. condensateur / electret

Bande passante. 40 à 20.000 Hz

Voltage de sortie à 5 cm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - 5,5 mV

Impedance de sortie nominale. 300 Ω

Impedance de charge pondérée . . . . ≥ 1000 Ω

Suppression de bruit 132 dB

Rapport signal/bruit. 62 dB

Consommation . env. 3,5 mA

Alimentation fantôme 12 - 48 V

Poids. env. 30 g

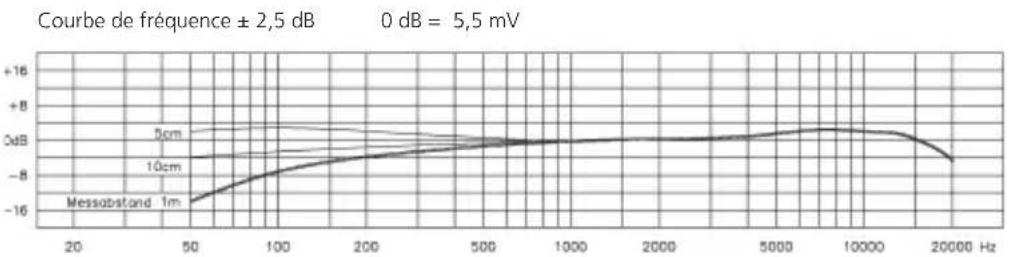

Courbe de fréquence

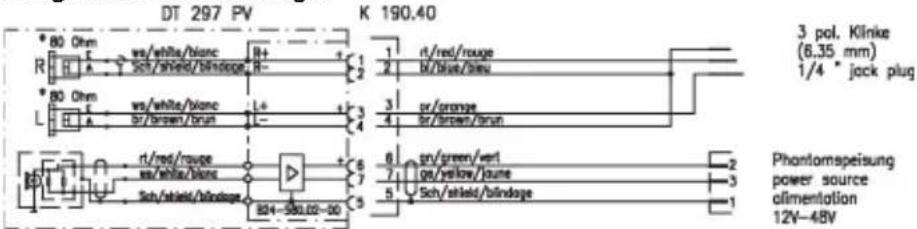

Diagramme de câblage

Sonderausfuhrung 250 Ohm System Referbor Special model 250 ohm system available

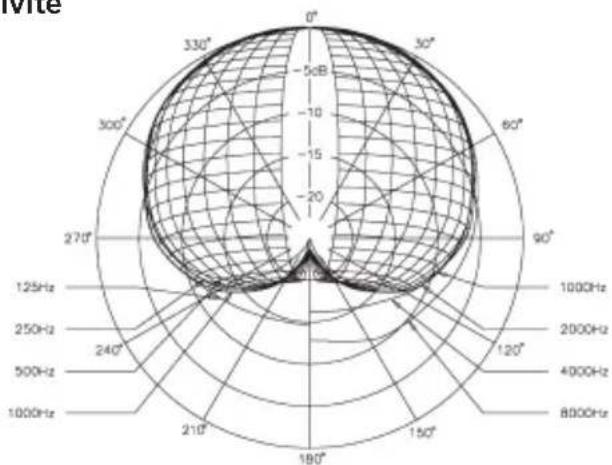

Directivite
