BEDIENUNGSANLEITUNG DT 290 MK II BEYERDYNAMIC
BEDIENUNGSPANLEITUNG
OPERATING INSTRUCTIONS
NOTICE D'UTILISATION
- Sicherheitshinweis 4
- Charakteristik 4
3.Anschluss 5 - Anwendung 5
- Limiter-LTD Versionen 6
6.Pflege 6 - Ausführungen 6
8.Ersatzteile 7 - Optionales Zubehor 7
- Entsorgung 7
- Technische Daten 8

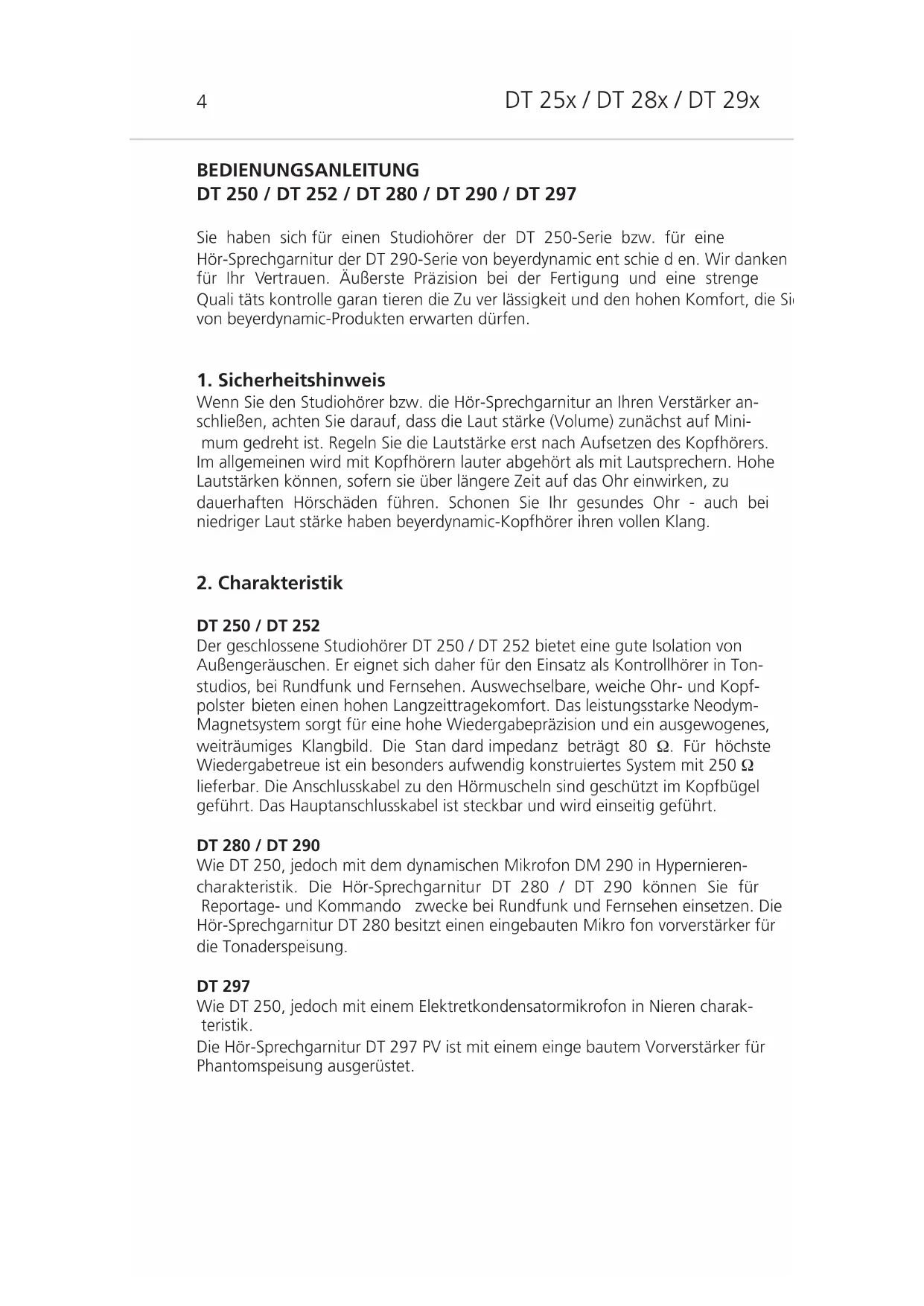

BEDIENUNGSPANLEITUNG
DT 250 / DT 252 / DT 280 / DT 290 / DT 297
Sie haben sich für einen Studiohörer der DT 250-Serie bzw. für eine Hör-Sprechgarnitur der DT 290-Serie von beyerdynamic ent schie d en. Wir danken für Ihr Vertrauen. Außerste Prazision bei der Fertigung und eine strenge Quali tats kontrolle garantieren die Zu ver lassigkeit und den hohen Komfort, die Si von beyerdynamic-Produkten erwarten dürfen.
1. Sicherheitshinweis
Wenn Sie den Studiohörer bzw. die Hör-Sprechgarnitur an ihren Verträger anschlieben, achen Sie daraufuf, dass die Laut stärke (Volume) zunachst auf Minimum gedreht ist. Regeln Sie die Lautstärke erst nach Aufsetzen des Kopfhörers. Im allgemeinen wird mit Kopfhörern lauter abgehört als mit Lautsprechem. Hohe Lautstärken können, sofern sie über langere Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden führen. Schonen Sie Ihr gesundes Ohr - auch bei niedriger Laut stärke haben beyerdynamic-Kopfhörer ihren vollen Klang.
2. Charakteristik
DT 250/DT 252
Der geschlossene Studiohörer DT 250/DT 252 betet eine gute Isolation von AuBengeräuschen. Er eignet sich daher für den Einsatz als Kontrollhörer in Tonstudios, bei Rundfunk und Fernsehen. Auswechselbare, wieche Ohr- und Koppfolster bieten einen hohen Langzeittragekomfort. Das leistungsstarke Neodym-Magnetsystem sorgt für eine hohe Wiedergabeprazision und ein ausgewogenes,weiträumiges Klangbild. Die Standard impedanz beträgt 80 Ω. Für hochste Wiedergabetreue ist ein besonders aufwendig konstruiertes System mit 250 Ω lieferbar. Die Anschlusskabel zu den Hörmscheln sind geschützt im Kopfbügel geführt. Das Hauptanschlusskabel ist steckbar und wird einseitig geführt.
DT 280 / DT 290
Wie DT 250, jedoch mit dem dynamischen Mikrofon DM 290 in Hypernierencharakteristik. Die Hör-Sprechgarnitur DT 280 / DT 290 können Sie für Reportage- und Kommando zwecke bei Rundfunk und Fernsehen einsetzen. Die Hör-Sprechgarnitur DT 280 besitz einen eingebauten Mikro fon vorverträker für die Tonaderspeisung.
DT 297
Wie DT 250, jedoch mit einem Elektretkondensatormikrofon in Nieren charakteristik.
Die Hör-Sprechgarnitur DT 297 PV ist mit einem einge bautem Vorveränder für Phantomspeitung ausgerüstet.
3. Anschluss
Der Studiohörer DT 250 / DT 252 wird mit passendem Anschlusskabel gefiefert. Die Hör-Sprech garnituren DT 280 / DT 290 / DT 297 werden standardmäßig ohne Anschlusskabel gefiefert. Passende Kabel finds Sie unter „Optionales Zubehör". Bei den Kabeln mit freienden Enden konnen Sie die gewünschten Stecker direkt an das Kabel loten (Anschlussbelegung siehe „Blockschaltbild"). Auf Wunsch werden die benöttigten Stecker auch im Werk montiert.
Schlieben Sie den Studiohörer bzw. die Hör-Sprechgarnitur an hochwertige Geräte mit der entsprechen den Impe dances und Belastbarkeit an.
Bei der Hör-Sprechgarnitur DT 280/DT 290 ist das Mikrofon symmetrisch herausgeführrt. Es kann aber auch an ein neu unsymmetrischen Mikrofoneingang angeschlossen werden.
Für symmetrische Mikrofoneingänge mit Phantomspeisung ist die Hör-Sprechgar-nituren DT 297 PV geeignet. Der Mikrofonpegel beträgt bei Besprechung aus 5 cm Entfer nung 13mV bzw. 250mV .
Für den Anschluss an Fernsehkameras mit Mikrofoneingang, welcher für Tonaderspeisung ausgelegt ist, verwenden Sie die Hör-Sprech garnitur DT 280 mit integriertem Vorverträger. Der Mikrofonpegel ist b bei Besprechen aus 5cm Entfernung bei normaler Sprech lautstarke von 52mV bis 1,3 V regelbar.
4. Anwendung
Der verstelltbare Kopfbügel kann jeder Kopfgroße an ge passt werden. Das Anschlusskabel zum Mikrofon ist verdeckt im Kopfbügel geführt. Das Mikrofon sollen den Sie im Abstand von 2 - 3 cm darüber dem Mundwinkel plazieren. So werden Poppgeräusahe minimiert.

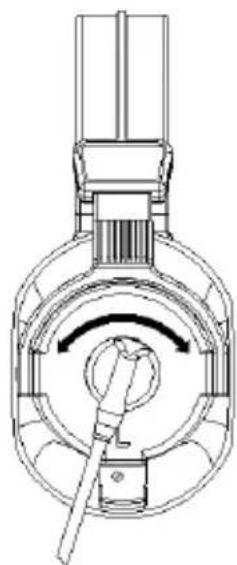

Alle Versionen:
Die Mikrofonhalterung ist drehbar, so dass Sie das Mikrofon rechts oder links tragen können.
5. Limiter - LTD Versionen
Kopfhörer können auch mit integrierter Lautstärkerbegrenzung bestellt werden. Diese Option sorgt damit, dass das Gehör des Nutzers während des Einsatzes zu jeder Zeit geschützt ist. Um den immer wichtiger werdenden Sicherheits- und Gesundheitsaspekt zu erfüllen, wurde die passive Schaltung entwickelt, welche ein ähnliches Klangbild wie bei einer aufwändigen elektronischen Limiterschaltung erreicht. Diese umfasst ein zwei-stufiges Konzept bei dem ab Erreichen der Limiterschwelle zuerst eine sanft einsetzende Zurückregelung des Audiosignals um 6 dB erfolgt und nachgeschaltet, eine zweite Limiterstufe, die bei weiter gesteigerter Eingangslautstärke das Audiosignal hart mit einem „Brickwall-Limiter" begrenzt.
Der Vorteil these Konzepts gegenüber anderen ist der weiche, kompressorähnliche Übernahmebereich zwischen dem unlimitierten Audiosignal und der harten zweiten Limiterstufe. Diese Bereich ist immer noch sehr wohlklingend, signalisiert dem Benutzer aber das Erreichen der Limiterschwelle ohne sofort harte Verzerrungsspitzen zu erzeugen. Alle Kopfhörer und Hör-Sprech-Kombinationen mit Limiter haben den Zusammenhang „LTD" und sind im Kapitel 7. „Ausführungen" aufgelistet. Alle Ausführungen mit Limiter können mit jeder erwünschten/benöttigen Limiterschwelle bestellt werden.
6. Pflege
Aus hygienischen Gründen sollen den Sie den Kopfhörer von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen. Ver wen den Sie nur milde Reinigungsmittel (Geschirrspulmittel), auf keinen Fall losemittelhaltige Reiniger. Achten Sie daraufuf, dass kein Wasser in den Wandler lauft.
Bei den Hör-Sprechgarnituren können Sie den Poppschutz im warmen Wasser spullen. Achten Sie beim Einsetzen bzw. Aufsetzen auf das Mikrofon daraufuf, dass der Poppschutz vollständig trocken ist.
Da die Ohrpolster einem natürlichen Verschleib unterliegen, sollen den Sie sie gelegentlich austauschen:
- Ohrpolster am Plastikring anfassen und vomGehauseteil ziehen.
- Neues Ohrpolster so aufsetzen, dass die Rastnasen in die vorgesehenen Locher einrasten konnen.
- Neues Ohrpólster fest an das Gehäuseteil drücken, bis es hörbar einrastet.
Die modulare Bauweise der Kopfhörer ist besonderss servicefreundlich, Denn alle Teile konnen leicht ausgewechselt werden.
7. Ausführungen
DT 250 Studio-Kopfhörer, 80 Ω, schwarz, mit
Wendelkabel WK 250.07, stackbar
(Stereoklinke 3,5 mm/Adapter 6,35 mm) Best.-Nr. 442.844
DT 250 Studio-Kopfhorer, 250 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm/Adapter 6,35 mm) Best.-Nr. 443.530
DT 252 Studio-Kopfhorer (Ein-Ohr-Version), 80 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm /Adapter 6,35 mm). .Best.-Nr. 445.177
DT 280 MK II Einohr/Hor-Sprechgarnitur, 200/80 Ω ... Best.-Nr. 701.599
DT 280 MK II dito,chodh 200/250Ω .Best.-Nr.701.602
DT 290 MK II Hör-Sprechgarnitur, 200/80 Ω. . . . Best.-Nr. 701.610
DT 290 MK II dito,chodoch 200/250Ω .Best.-Nr.701.629
DT 297 PV MK II Hörsprechgarnitur, 80 Ω, Kond.-Mikrofon (Niere), für Phantomspeisung 12 - 48 V.. Best.-Nr. 701.467
DT 297 PV MK II dito,chodoch 250Ω .Best.-Nr.721.042
DT 250 LTD Studio-Kopfhörer, 80 Ω, schwarz, mit Limiter und Kabel Best.-Nr. 497.924
DT 250 LTD Studio-Kopfhörer, 250 Ω, schwarz, mit Limiter und Kabel Best.-Nr. 497.142
8. Ersatzteile
BN 59-59/A Kopfpolster. Best.-Nr. 503.886
EDT 250 V Ohrmuschelsatz Velour, für DT 25/28/29*. Best.-Nr. 942.704
EDT 250 S Ohrmuschelsatz Softskin, für DT 25/28/29* . . . . . . Best.-Nr. 943.549
WS 97 AZ Windschutz, anthrazit .Best.-Nr.465.313
9. Optionales Zubehör
WK 250.07 Wendel-Anschlusskabel für DT 25* mit 3,5/6,35 mm Stereo-Klinkenstecker.. Best.-Nr. 442.070
K 190.00 Anschlusskabel für DT 28/DT29, 1,5 m, mit freienden Enden . . . . . . . . Best.-Nr. 431.575
K 190.28 Anschlusskabel für DT 28/DT29, 1,5 m, mit 4-pol. XLR-Buchse . . . . . . Best.-Nr. 445.304
K 190.40 Anschlusskabel für DT 28^ /DT29*, 1,5 m, mit 3-pol. XLR-Stecker und 6,35 mm-Stereo-Klinke . . . . . . . Best.-Nr. 445.894
K 190.41 Anschlusskabel für DT 28^ / DT29^ , 1,5 m, mit 5-pol. XLR-Stecker .Best.-Nr. 445.312
10. Entsorgung
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist daraufhin.
11. Technische Daten
DT 250/DT 252
DT 280 / DT 290 / DT 297
Hörer
Übertragungsbereich 10 - 30.000 Hz (bei Hör-Sprechgarnituren auf Beste Verständlichkeit optimiert)
Nennimpedanz 80Ω/250Ω
Kennschalldruckpegel
bei 1 kHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 dB SPL bei 1 mW = 0,28 V an 80 Ω
100 dB SPL bei 1 mW = 0,5 V an 250 Ω
Nennbelastbarkeit 100 mW = 120 dB = 2,8 V an 80 Ω
100 mW = 120 dB = 5 V an 250 Ω
Klirrfaktor. < 0,2%
Isolierung von
AuBengeräuschen ca. 16 dBA
Andruckkraft 4,5 N
Gewicht (ohne Kabel)
DT 250 / DT 290 / DT 297 . . . . . 240 g
DT 252/DT 280 170g

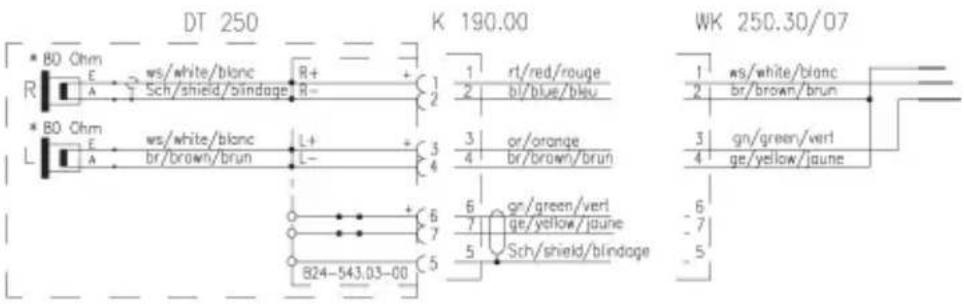

Schaltbild DT 250
Sonderausfuhrung 250 Ohm System lieferbar
* Special model 250 ohm system available
DT 280/DT 290
Mikrofon
Wandlerprinzip dynamisch
Übertragungsbereich. 40 - 12.000 Hz
Richtcharakteristik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Storschallauslösung 30 dB
Ausgangsspannung bei
Besprechung aus 5 cm Entfernung . ca. 1,3 mV/Pa
Nennimpedanz ca.200Ω
AuBendurchmesser ca.23,2 mm
Gewicht ca.45g

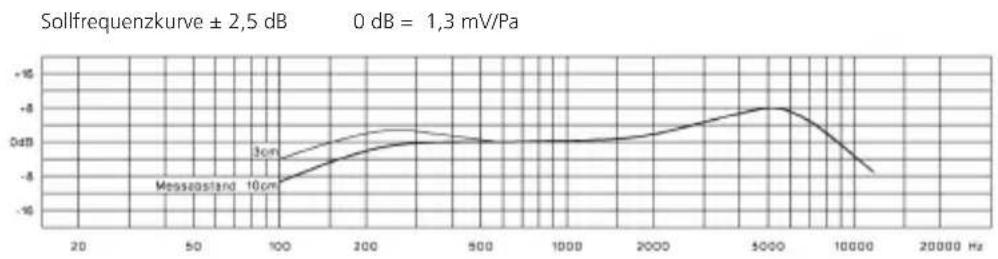

Frequenzkurve

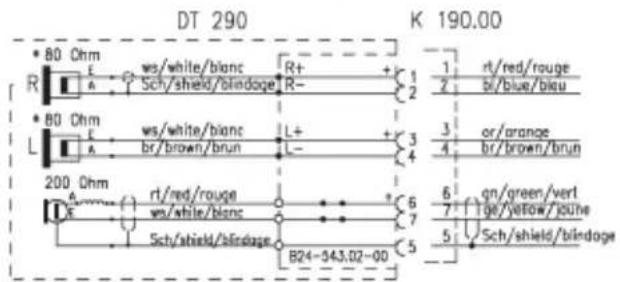

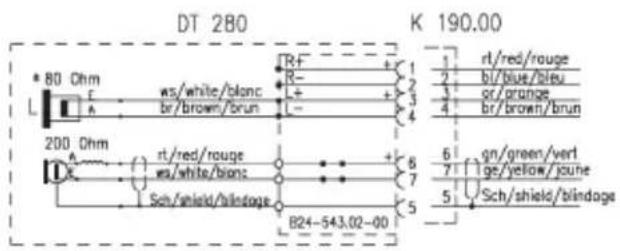

Schaltbild
Sonderausführung 250 Ohm System feferbor Special model 250 ohm system available

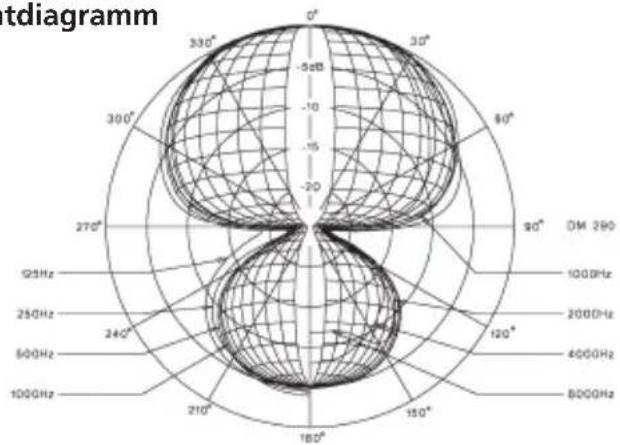

Richtdiagramm
DT 297 PV
Mikrofon
Wandlerprinzip . Kondensator (Back-Elektret)
Übertragungsbereich. 40 - 20.000 Hz
Richtcharakteristik. .Niere
Ausgangsspannung bei
Besprechung aus 5 cm Entfernung . . 5,5 mV
Nennimpedanz 300Ω
Nennabschlussimpedanz 1000
Max.Schaldruckpegel 132 dB
Gerauschspannungsabstand 62 dB
Stromaufnahme ca. 3,5 mA
Phantomspeisung 12-48V
Gewicht ca.30g

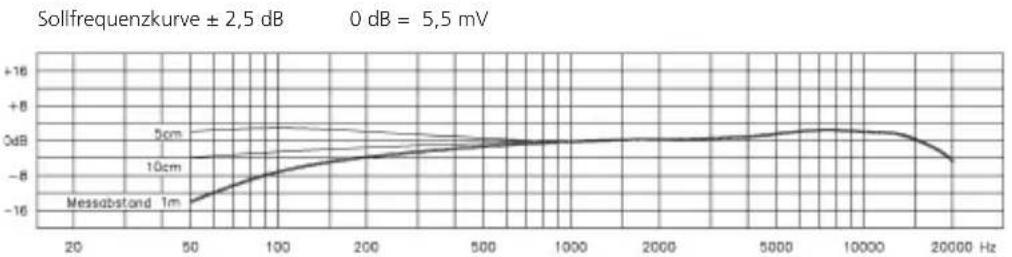

Frequenzkurve

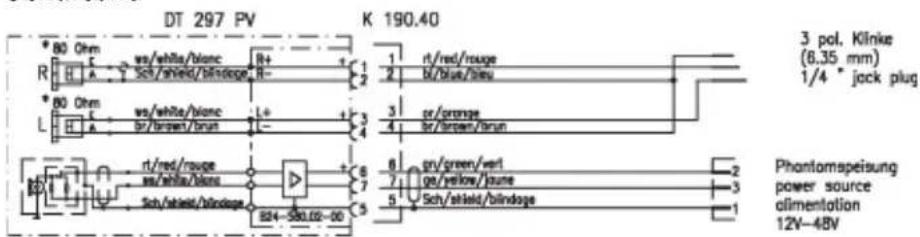

Schaltbild
Sondergauflhrung 250 Ohm System Eiferbar
* Special model 250 ohm system available

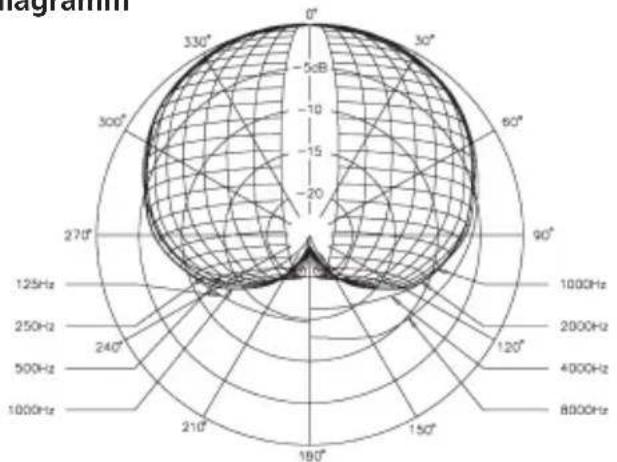

Richtdiagramm
beyerdynamic GmbH & Co. KG . Theresienstraße 8
74072 Heilbronn · Germany · Phone +49 7131 617-300 · info@beyerdynamic.de
Weitere Vertriebspartner weltweit finden Sie im Internet unter www.beyerdynamic.com
Abbildungen nicht vertragsbindend. Änderungen vorbehalten.
