Caractéristiques techniques	Détails
Type de microphone	Microphone dynamique
Directivité	Cardioïde

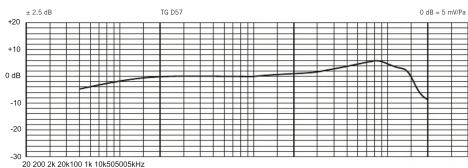

Réponse en fréquence	50 Hz - 18 kHz
Sensibilité	-54 dBV/Pa
Impédance de sortie	200 Ω
Connecteur	XLR 3 broches
Poids	300 g
Dimensions	Longueur : 170 mm
Utilisation	Idéal pour les performances live et les enregistrements en studio
Maintenance	Nettoyer régulièrement la grille, éviter l'humidité excessive
Sécurité	Ne pas exposer à des températures extrêmes ou à l'eau
Informations générales	Compatible avec la plupart des systèmes de sonorisation

FOIRE AUX QUESTIONS - TG D57 BEYERDYNAMIC

Comment connecter le microphone BEYERDYNAMIC TG D57 à ma table de mixage ?

Pour connecter le TG D57 à votre table de mixage, utilisez un câble XLR. Branchez le connecteur XLR mâle du câble au microphone et le connecteur XLR femelle à l'entrée de votre table de mixage.

Le microphone ne capte pas le son, que faire ?

Vérifiez d'abord que le microphone est correctement connecté et que la table de mixage ou l'enregistreur est allumé. Assurez-vous également que le niveau de gain est suffisamment élevé et que le microphone n'est pas en mode muet.

Quel est le niveau maximal de pression sonore (SPL) du BEYERDYNAMIC TG D57 ?

Le BEYERDYNAMIC TG D57 a un niveau maximal de pression sonore (SPL) de 150 dB, ce qui le rend adapté pour les instruments à haute puissance comme les tambours.

Comment entretenir mon microphone TG D57 ?

Pour entretenir votre microphone, nettoyez-le régulièrement avec un chiffon doux. Évitez de toucher la grille avec vos doigts et rangez-le dans un étui lorsque vous ne l'utilisez pas pour le protéger de l'humidité et des chocs.

Le TG D57 fonctionne-t-il avec des alimentations fantômes ?

Oui, le BEYERDYNAMIC TG D57 peut fonctionner avec une alimentation fantôme de 48V, mais il fonctionne également sans elle, car il est conçu pour être utilisé avec des appareils qui ne fournissent pas d'alimentation fantôme.

Puis-je utiliser le microphone TG D57 pour des podcasts ?

Oui, le TG D57 est un excellent choix pour les podcasts grâce à sa qualité sonore claire et à sa capacité à réduire les bruits ambiants.

Quelle est la réponse en fréquence du BEYERDYNAMIC TG D57 ?

La réponse en fréquence du TG D57 est de 20 Hz à 20 kHz, ce qui permet de capturer une large gamme de sons.

Le microphone est-il sensible à l'humidité ?

Oui, il est conseillé d'éviter l'exposition du microphone à l'humidité. Utilisez un pare-brise ou un filtre anti-vent lors de l'enregistrement à l'extérieur par temps humide.

Comment puis-je réduire les bruits de manipulation lors de l'utilisation du TG D57 ?

Pour réduire les bruits de manipulation, utilisez un support de microphone ou un bras articulé pour maintenir le microphone stable. L'utilisation d'un filtre anti-pop peut également aider à atténuer les bruits indésirables.

MODE D'EMPLOI TG D57 BEYERDYNAMIC

ous vous félicitons pour l’achat du microphone à condensateur

G D57 de beyerdynamic et vous remercions de votre confiance. Veuillez lire attentivement ces informations produit avant de la mise en marche du microphone. Sécurité

• Veillez à ce que le microphone soit protégé de l’humidité et de tous dommages résultant de chutes ou de chocs mécani- ques.

• Ne soufflez pas dans le microphone. Pour tester le bon fonctionnement, nous vous recommandons de parler dans le microphone ou de gratter très légèrement la tête du micro- phone.

• Note importante concernant le col de cygne Pour empêcher un allongement excessif et une usure précoce, le col de cygne doit être plié avec précaution et jusqu’à 90 degrés maximum! Applications

• Prise de son sur batterie, par exemple caisse claire ou toms

• Prise de son d’instruments à percussion tels que congas ou bongos Mise en service / Branchement

• Le TG D57 se compose d’une pince de microphone avec préamplificateur / convertisseur d’alimentation intégré et d’une capsule de microphone (cardioïde) sur un col de cygne.

• La pince de microphone est fixée sur le cercle de tom ou de matériel analogue. La capsule peut ensuite être optimalement dirigée vers la source sonore à l’aide du col de cygne.

• Pour le raccordement, le TG D57 est doté d’une fiche XLR 3 broches. Vous pouvez brancher le microphone sur toutes les entrées de microphone symétriques avec une alimentation fantôme de 12 – 52 V. Alimentation fantôme recommandée: 48 V Entretien Le cas échéant, nettoyez le TG D57 à l’aide d’un chiffon doux humidifié. Si nécessaire, vous pouvez utiliser un produit nettoyant doux (p. ex. produit vaisselle), n’utilisez en aucun cas de solvants. Veillez à ce qu’aucun liquide ne pénètre dans la tête de microphone. Service après-vente En cas de nécessité veuillez vous adresser à un technicien beyerdynamic autorisé. N’ouvrez jamais le microphone, vous risquerez sinon de perdre vous droits de garantie. Modèle Mod. Description . . . . . . . . . . . . . . . . . . . . . Art. N° TG D57 Microphone pour batterie avec pince intégrée, condensateur électret, cardioïde . . . . . . 707.015 Accessoires en option BMC 05 FM Câble de microphone standard, XLR-XLR, longueur: 5 m . . . . . . . . . . . 434.787 BMC 10 FM Câble de microphone standard, XLR-XLR, longueur: 10 m . . . . . . . . . . 434.795 WS 97 Bonnette anti-vent, noire . . . . . . . . . . . 465.313 Evacuation Ce symbole sur le produit, l’emballage ou dans le manuel signifie que votre équipement électrique et électronique doit être, en fin de vie, jeté séparement de vos déchets ménages. Il existe en France des systèmes de collecte différents pour les déchets recyclables. Pour plus d’information, veuillez contacter les autorités locales ou le revendeur chez qui vous avez acheté le produit.TG D57 english TG D57 françaisTG D57 deutsch Technical Specifications Transducer type . . . . . . . . . . . . . . . Condenser (back electret) Operating principle . . . . . . . . . . . . . Pressure gradient Polar pattern . . . . . . . . . . . . . . . . . Cardioid Frequency response: Close miking . . . . . . . . . . . . . . . . 20 - 20,000 Hz Distant miking (measured at 1 m). . 35 - 20,000 Hz Open circuit voltage . . . . . . . . . . . . 5 mV/Pa (-46 dBV) ±2.5 dB Nominal impedance . . . . . . . . . . . . 200 Ω Load impedance . . . . . . . . . . . . . . . ≥ 1 kΩ Max. SPL at 24 V and 48 V phantom power . . . 140 dB S/N ratio . . . . . . . . . . . . . . . . . . . . 59 dB [CCIR; Q-Peak] 70 dB [A; RMS] Equivalent SPL. . . . . . . . . . . . . . . . 35 dB [CCIR; Q-Peak] 24 dB [A; RMS] Power supply . . . . . . . . . . . . . . . . . Phantom power: P12; P24; P48 (recommended: 48 V) Power consumption. . . . . . . . . . . . . 4.7 mA Connection. . . . . . . . . . . . . . . . . . . XLR, 3-pin, male Dimensions: Clamp (W x H) . . . . . . . . . . . . . . 85 x 118 mm Gooseneck length . . . . . . . . . . . . 72 mm Weight. . . . . . . . . . . . . . . . . . . . . . approx. 145 g Spécifications techniques Type de transducteur . . . . . . . . . . . Condensateur (back électret) Principe de travail . . . . . . . . . . . . . Gradient de pression Directivité . . . . . . . . . . . . . . . . . . . Cardioïde Bande passante: à proximité . . . . . . . . . . . . . . . . . 20 à 20 000 Hz à distance (distance 1 m) . . . . . . 35 à 20 000 Hz Efficacité en champs libre. . . . . . . . 5 mV/Pa (-46 dBV) ±2,5 dB Impédance nominale. . . . . . . . . . . . 200 Ω Impédance de charge min. . . . . . . . ≥ 1 kΩ Pression sonore max. avec 24 V et 48 V alimentation fantôme . . . . . . . . . . . . . . . . . . . . . 140 dB Rapport signal-bruit . . . . . . . . . . . . 59 dB [CCIR; Q-Peak] 70 dB [A; RMS] Niveau de pression sonore équivalent. . . . . . . . . . . . . . . 35 dB [CCIR; Q-Peak] 24 dB [A; RMS] Alimentation . . . . . . . . . . . . . . . . . fantôme: P12; P24; P48 (recommandée: 48 V) Consommation . . . . . . . . . . . . . . . . 4,7 mA Connecteur. . . . . . . . . . . . . . . . . . . XLR, 3 broches, mâle Dimensions: Pince de microphone (L x H) . . . . 85 x 118 mm Longueur col de cygne . . . . . . . . . 72 mm Poids. . . . . . . . . . . . . . . . . . . . . . . env. 145 g Technische Daten Wandlerprinzip . . . . . . . . . . . . . . . . Kondensator (Back-Elektret) Arbeitsprinzip. . . . . . . . . . . . . . . . . Druckgradientenempfänger Richtcharakteristik . . . . . . . . . . . . . Niere Übertragungsbereich: Nahfeld . . . . . . . . . . . . . . . . . . . 20 - 20.000 Hz Fernfeld (Entfernung 1 m) . . . . . . 35 - 20.000 Hz Feldleerlaufübertragungsfaktor. . . . . . . 5 mV/Pa (-46 dBV) ±2,5 dB Nennimpedanz . . . . . . . . . . . . . . . . 200 Ω Nennabschlussimpedanz . . . . . . . . . ≥ 1 kΩ Max. Grenzschalldruckpegel bei 24 V u. 48 V Phantomspeisung . . 140 dB Geräuschspannungsabstand. . . . . . . 59 dB [CCIR; Q-Peak] 70 dB [A; RMS] Äquivalentschalldruckpegel . . . . . . . 35 dB [CCIR; Q-Peak] 24 dB [A; RMS] Spannungsversorgung . . . . . . . . . . . Phantomspeisung: P12; P24; P48 (empfohlen: 48 V) Stromaufnahme . . . . . . . . . . . . . . . 4,7 mA Anschluss . . . . . . . . . . . . . . . . . . . XLR, 3-pol., male Abmessungen: Klammer (B x H) . . . . . . . . . . . . . 85 x 118 mm Länge Schwanenhals . . . . . . . . . . 72 mm Gewicht . . . . . . . . . . . . . . . . . . . . . ca. 145 g
