Caractéristique	Détails
Type de microphone	Microphone dynamique
Directivité	Cardioïde
Réponse en fréquence	40 Hz - 20 kHz
Sensibilité	-54 dBV/Pa
Impedance	300 Ohms
Connecteur	XLR 3 broches
Poids	320 g
Utilisation recommandée	Vocal, instruments, enregistrement studio, performances live
Maintenance	Nettoyer régulièrement la grille, vérifier les connexions
Sécurité	Éviter l'exposition à l'humidité excessive, ne pas exposer à des températures extrêmes
Informations générales	Conçu pour une utilisation professionnelle, robuste et durable

FOIRE AUX QUESTIONS - TG 534 BEYERDYNAMIC

Comment puis-je connecter le microphone BEYERDYNAMIC TG 534 à ma console audio ?

Pour connecter le microphone BEYERDYNAMIC TG 534, utilisez un câble XLR standard. Branchez une extrémité au microphone et l'autre à l'entrée XLR de votre console audio.

Quelles sont les spécifications techniques du microphone BEYERDYNAMIC TG 534 ?

Le BEYERDYNAMIC TG 534 est un microphone dynamique avec une réponse en fréquence de 40 Hz à 20 kHz et une impédance de 300 ohms.

Pourquoi mon microphone BEYERDYNAMIC TG 534 ne capte-t-il pas de son ?

Vérifiez que le microphone est correctement connecté et que la console audio est alimentée. Assurez-vous également que le niveau de gain est suffisamment élevé et que le microphone n'est pas en mode muet.

Le BEYERDYNAMIC TG 534 nécessite-t-il une alimentation fantôme ?

Non, le BEYERDYNAMIC TG 534 est un microphone dynamique et ne nécessite pas d'alimentation fantôme pour fonctionner.

Comment nettoyer mon microphone BEYERDYNAMIC TG 534 ?

Pour nettoyer le microphone, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou de mouiller le microphone.

Puis-je utiliser le BEYERDYNAMIC TG 534 pour des enregistrements en studio ?

Oui, le BEYERDYNAMIC TG 534 est adapté pour des enregistrements en studio, en particulier pour les voix et les instruments.

Quelle est la durée de vie typique du microphone BEYERDYNAMIC TG 534 ?

Avec un usage approprié et un entretien adéquat, le BEYERDYNAMIC TG 534 peut durer plusieurs années.

Où puis-je acheter des accessoires pour le BEYERDYNAMIC TG 534 ?

Des accessoires, comme des supports de microphone ou des filtres anti-pop, peuvent être achetés en ligne ou dans des magasins spécialisés en matériel audio.

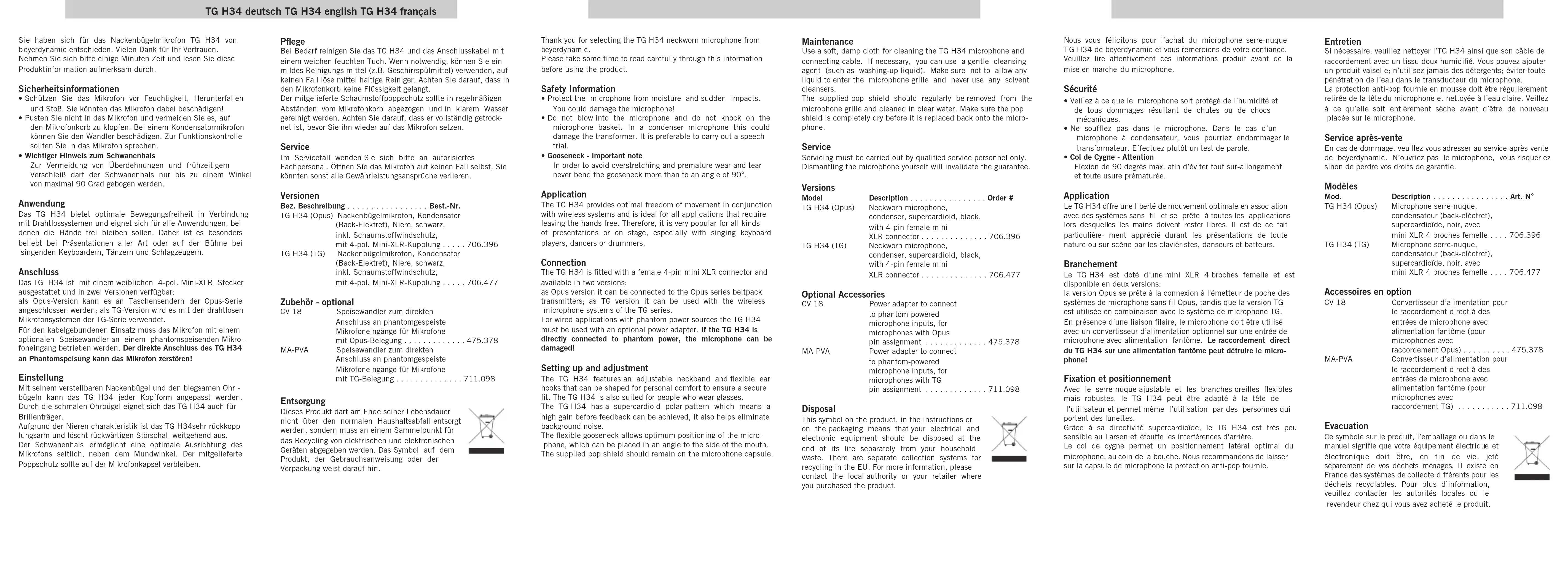

MODE D'EMPLOI TG 534 BEYERDYNAMIC

ous vous félicitons pour l’achat du microphone serre-nuque

G H34 de beyerdynamic et vous remercions de votre confiance. Veuillez lire attentivement ces informations produit avant de la mise en marche du microphone. Sécurité

• Veillez à ce que le microphone soit protégé de l’humidité et de tous dommages résultant de chutes ou de chocs mécaniques.

• Ne soufflez pas dans le microphone. Dans le cas d’un microphone à condensateur, vous pourriez endommager le transformateur. Effectuez plutôt un test de parole.

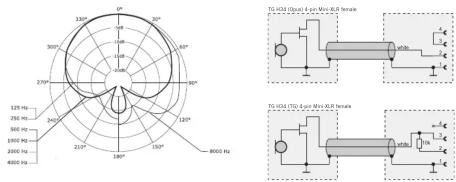

• Col de Cygne - Attention Flexion de 90 degrés max. afin d’éviter tout sur-allongement et toute usure prématurée. Application Le TG H34 offre une liberté de mouvement optimale en association avec des systèmes sans fil et se prête à toutes les applications lors desquelles les mains doivent rester libres. Il est de ce fait particulière- ment apprécié durant les présentations de toute nature ou sur scène par les claviéristes, danseurs et batteurs. Branchement Le TG H34 est doté d'une mini XLR 4 broches femelle et est disponible en deux versions: la version Opus se prête à la connexion à l'émetteur de poche des systèmes de microphone sans fil Opus, tandis que la version TG est utilisée en combinaison avec le système de microphone TG. En présence d’une liaison filaire, le microphone doit être utilisé avec un convertisseur d’alimentation optionnel sur une entrée de microphone avec alimentation fantôme. Le raccordement direct du TG H34 sur une alimentation fantôme peut détruire le micro- phone! Fixation et positionnement Avec le serre-nuque ajustable et les branches-oreilles flexibles mais robustes, le TG H34 peut être adapté à la tête de l’utilisateur et permet même l’utilisation par des personnes qui portent des lunettes. Grâce à sa directivité supercardioïde, le TG H34 est très peu sensible au Larsen et étouffe les interférences d’arrière. Le col de cygne permet un positionnement latéral optimal du microphone, au coin de la bouche. Nous recommandons de laisser sur la capsule de microphone la protection anti-pop fournie. Entretien Si nécessaire, veuillez nettoyer l’TG H34 ainsi que son câble de raccordement avec un tissu doux humidifié. Vous pouvez ajouter un produit vaiselle; n’utilisez jamais des détergents; éviter toute pénétration de l’eau dans le transducteur du microphone. La protection anti-pop fournie en mousse doit être régulièrement retirée de la tête du microphone et nettoyée à l’eau claire. Veillez à ce qu’elle soit entièrement sèche avant d’être de nouveau placée sur le microphone. Service après-vente En cas de dommage, veuillez vous adresser au service après-vente de beyerdynamic. N’ouvriez pas le microphone, vous risqueriez sinon de perdre vos droits de garantie. Modèles Mod. Description . . . . . . . . . . . . . . . . Art. N° TG H34 (Opus) Microphone serre-nuque, condensateur (back-eléctret), supercardioïde, noir, avec mini XLR 4 broches femelle . . . . 706.396 TG H34 (TG) Microphone serre-nuque, condensateur (back-eléctret), supercardioïde, noir, avec mini XLR 4 broches femelle . . . . 706.477 Accessoires en option CV 18 Convertisseur d’alimentation pour le raccordement direct à des entrées de microphone avec alimentation fantôme (pour microphones avec raccordement Opus) . . . . . . . . . . 475.378 MA-PVA Convertisseur d’alimentation pour le raccordement direct à des entrées de microphone avec alimentation fantôme (pour microphones avec raccordement TG) . . . . . . . . . . . 711.098 Evacuation Ce symbole sur le produit, l’emballage ou dans le manuel signifie que votre équipement électrique et électronique doit être, en fin de vie, jeté séparement de vos déchets ménages. Il existe en France des systèmes de collecte différents pour les déchets recyclables. Pour plus d’information, veuillez contacter les autorités locales ou le revendeur chez qui vous avez acheté le produit.TG H34 english TG H34 françaisTG H34 deutsch Technical Specifications Transducer type . . . . . . . . . . . . . Condenser (back electret) Operating principle. . . . . . . . . . . Pressure gradient Polar pattern . . . . . . . . . . . . . . . Supercardioid Frequency response: Close miking . . . . . . . . . . . . . 20 - 13,000 Hz Distant miking (measured at 1 m) . . . . . . . . . 180 - 13,000 Hz Open circuit voltage. . . . . . . . . . . . 6.0 mV/Pa (-44.5 dBV)* ±3 dB Nominal impedance . . . . . . . . . . approx. 700 Ω Load impedance . . . . . . . . . . . . > 3.5 kΩ Max. SPL at 1 kHz. . . . . . . . . . . 119 dB* Equivalent SPL . . . . . . . . . . . . . 31.5 dB SPL* Power supply . . . . . . . . . . . . . . . Direct current 1.5 - 9 V Max. power consumption . . . . . . 780 µA Connector . . . . . . . . . . . . . . . . . Mini-XLR, 4-pin, female Dimensions: Diameter . . . . . . . . . . . . . . . . 15 mm Length microphone boom . . . . 95 mm Weight . . . . . . . . . . . . . . . . . . . 36 g *measured with a supply voltage of U = 5 V DC and a load resistance of 2.2 kΩ Spécifications techniques Type de transducteur . . . . . . . . . . . Condensateur (back-électret) Fonctionnement acoustique . . . . . . . Gradient de pression Directivité . . . . . . . . . . . . . . . . . . . Supercardioïde Bande passante: à proximité . . . . . . . . . . . . . . . . . 20 - 13.000 Hz à distance (distance 1 m) . . . . . . 180 - 13.000 Hz Sensibilité . . . . . . . . . . . . . . . . . . . 6,0 mV/Pa (-44,5 dBV)* ±3 dB Impédance nominale. . . . . . . . . . . . env. 700 Ω Impédance de charge nom. . . . . . . . > 3.5 kΩ Niveau de pression sonore max. à 1 kHz . . . . . . . . . . . . . . . . . . . . . 119 dB* Niveau de pression sonore équivalent. . 31,5 dB SPL* Type d’alimentation . . . . . . . . . . . . Courant continu 1,5 - 9 V Consommation max. . . . . . . . . . . . . 780 µA Connexion . . . . . . . . . . . . . . . . . . . Mini-XLR, 4 broches, femelle Dimensions: Diamètre . . . . . . . . . . . . . . . . . . 15 mm Longueur bras du microphone . . . 95 mm Poids. . . . . . . . . . . . . . . . . . . . . . . 36 g *mesuré avec une tension d'alimentation de U = 5 V DC et une résistance dynamique de 2,2 kΩ Technische Daten Wandlerprinzip. . . . . . . . . . . . . . Kondensator (Back-Elektret) Arbeitsprinzip . . . . . . . . . . . . . . Druckgradientenempfänger Richtcharakteristik . . . . . . . . . . . Superniere Übertragungsbereich: Nahfeld . . . . . . . . . . . . . . . . . 20 - 13.000 Hz Fernfeld (Entfernung 1 m) . . . . 180 - 13.000 Hz Freifeldübertragungsfaktor . . . . . . 6,0 mV/Pa (-44,5 dBV)* ±3 dB Nennimpedanz. . . . . . . . . . . . . . ca. 700 Ω Nennabschlussimpedanz. . . . . . . > 3,5 kΩ Max. Grenzschalldruckpegel bei 1 kHz . . . . . . . . . . . . . . . . . 119 dB* Äquivalentschalldruckpegel. . . . . 31,5 dB SPL* Art der Stromversorgung . . . . . . . Gleichstrom 1,5 - 9 V Max. Stromaufnahme . . . . . . . . . 780 µA Anschluss . . . . . . . . . . . . . . . . . Mini-XLR, 4-pol., female Abmessungen: Durchmesser . . . . . . . . . . . . . 15 mm Länge Mikrofonarm . . . . . . . . . 95 mm Gewicht. . . . . . . . . . . . . . . . . . . 36 g *gemessen mit einer Versorgungsspannung von U = 5 V DC und einem Arbeitswiderstand von 2,2 kΩ Richtdiagramm • Polar pattern • Directivité Frequenzkurve • Frequency response curve • Courbe de fréquence ± 3 dB TG H34 0 dB = 6.0 mV/Pawww.beyerdynamic.com beyerdynamic GmbH & Co. KG . Theresienstraße 8 . 74072 Heilbronn . Germany . Tel. [phone] . Fax [phone] . [e-mail] Vertriebspartner weltweit finden Sie im Internet unter www.beyerdynamic.com Abbildungen nicht vertragsbindend. Änderungen vorbehalten.For further distributors worldwide, please go to www.beyerdynamic.com Non-contractual illustrations. Subject to change without notice.DE-EN-FR 3 / TG H34 (03.18) TG H34 NACKENBÜGELMIKROFON NECKWORN MICROPHONE MICROPHONE SERRE-NUQUE Informations de produit Product Information Produktinformation Schaltbild • Wiring Diagram • Diagramme de câblage white
