W10869845 - Sèche-linge WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-linge avec kit de superposition
Marque	Whirlpool
Modèle	W10869845
Hauteur empilée maximale	1969 mm
Dégagement latéral requis	152 mm
Dégagement arrière requis	127 mm
Dégagement avant requis	25 mm
Ouverture d'aération minimale (placard)	310 cm² (haut) / 155 cm² (bas)
Outillage nécessaire	Tournevis Phillips #2, clé à molette 2", pince, mètre ruban
Pièces fournies	2 brides, 2 attaches plastique, 4 vis à tête bombée
Alimentation	Électrique ou gaz (selon modèle de sécheuse)
Sécurité	Poids excessif – nécessite 2 personnes pour le déplacement
Installation en résidence mobile	Fixation au sol requise, ensemble supplémentaire n° 346764
Compatibilité	Laveuses et sécheuses à chargement frontal
Garantie	Voir notice complète

FOIRE AUX QUESTIONS - W10869845 WHIRLPOOL

Quel est le modèle exact du kit de superposition ?

Le kit de superposition est référencé sous le numéro W10869845 pour les laveuses et sécheuses Whirlpool à chargement frontal.

Quels outils sont nécessaires pour installer ce kit ?

Vous aurez besoin d'un tournevis Phillips #2, d'une clé à molette de 2" (51 mm), d'une pince ou pince articulée, et d'un mètre ruban.

Quelles sont les dimensions de l'ensemble empilé ?

La hauteur totale de l'ensemble laveuse-sécheuse empilé est de 1969 mm (77 1/2"). Prévoyez des dégagements : 152 mm sur les côtés, 127 mm à l'arrière et 25 mm à l'avant.

Puis-je installer ce kit dans un placard ?

Oui, à condition de respecter les ouvertures d'aération : 310 cm² en haut et 155 cm² en bas. L'installation doit permettre une circulation d'air suffisante.

Le kit est-il compatible avec une sécheuse à gaz ?

Oui, le kit est compatible avec les sécheuses électriques et à gaz. Pour une sécheuse à gaz, suivez les instructions de débranchement du gaz avant l'installation.

Combien de personnes sont nécessaires pour installer le kit ?

Deux personnes au minimum sont requises en raison du poids élevé de la sécheuse. Le non-respect peut entraîner des blessures.

Comment fixer la sécheuse sur la laveuse ?

Après avoir retiré les pieds d'origine de la sécheuse (si présents), installez les nouveaux pieds fournis. Placez la sécheuse sur la laveuse en la faisant légèrement déborder à l'arrière, puis fixez les brides à l'aide des attaches plastique et des vis.

Puis-je installer ce kit dans une résidence mobile ?

Oui, mais des exigences supplémentaires s'appliquent : fixation au sol avec l'ensemble n° 346764, conduit d'évacuation métallique et ouverture d'admission d'air extérieur.

Que faire si ma laveuse ou sécheuse est encore dans son emballage ?

Placez l'appareil emballé près de l'emplacement final. Coupez le film plastique pour la laveuse ou le carton pour la sécheuse selon les lignes pointillées indiquées dans la notice. Ne retirez pas les vis de calage avant la fin de l'installation.

Où trouver les instructions de démontage si je dois désinstaller l'ensemble ?

Les instructions de désinstallation sont dans la notice d'installation d'origine de votre laveuse et sécheuse. Le kit W10869845 ne contient que les éléments de superposition.

MODE D'EMPLOI W10869845 WHIRLPOOL

Installation Instructions Instrucciones de instalación Instructions d'installation

Stack Kit

Ensemble numéro W10869845

Pour utilisation avec laveuses et sécheuses à chargement par l'avant seulement

Table of Contents

Outillage et pièces .... 12

Exigences d'emplacement ..... 13

Désinstallation de la laveuse

et de la sécheuse....14

Si la laveuse ou la sécheuse

est encore dans son emballage..14

INSTRUCTIONS

D'INSTALLATION 15

Achever l'installation....16

STACK KIT SAFETY

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

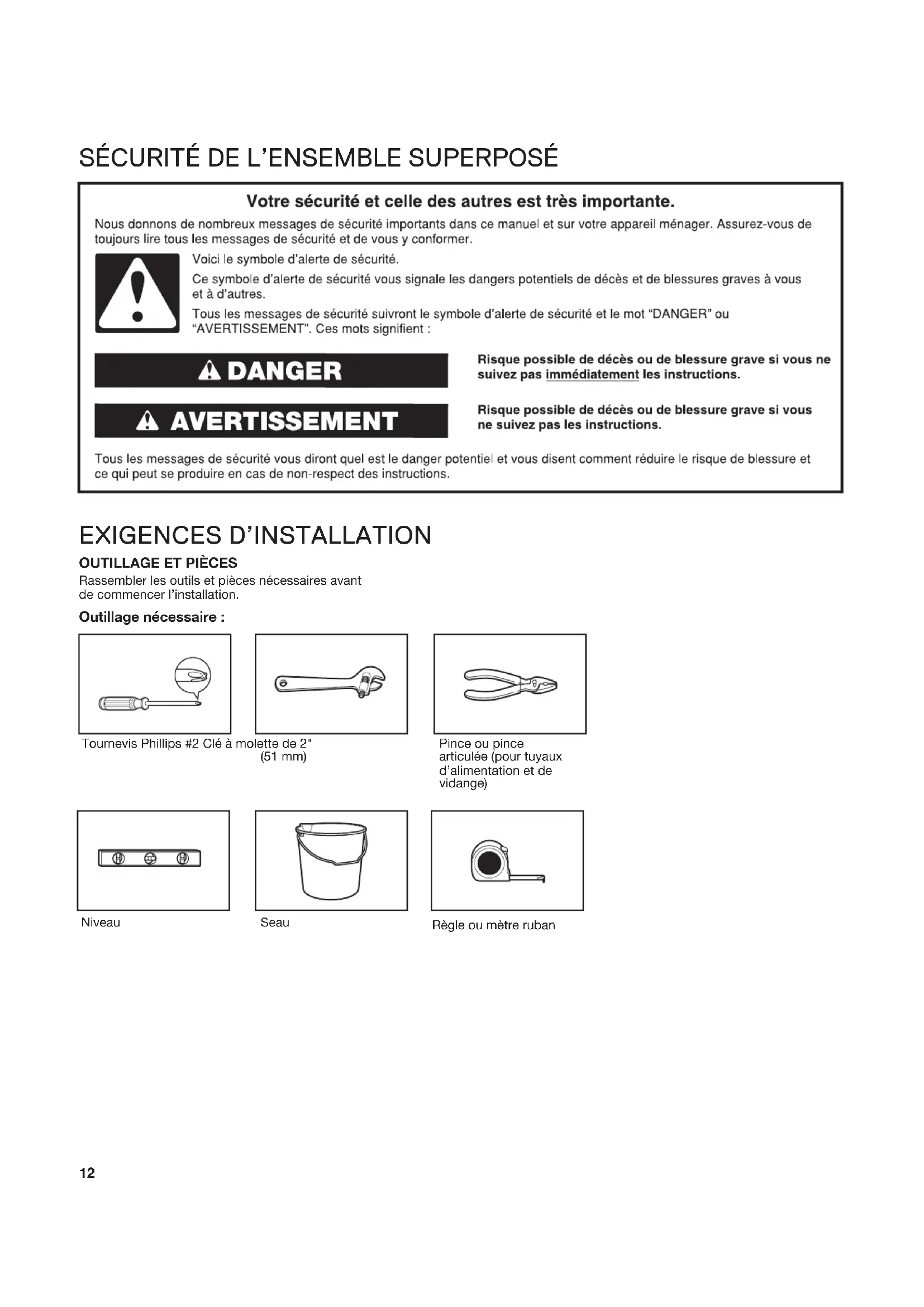

EXIGENCES D'INSTALLATION

OUTILLAGE ET PIÈCES

Rassembler les outils et pièces nécessaires avant de commencer l'installation.

Outillage nécessaire :

Tournevis Phillips #2 Clé à molette de 2" (51 mm)

Pince ou pince articulée (pour tuyaux d'alimentation et de vidange)

Règle ou mètre ruban

Pièces fournies :

Brides avec extrémité en crochet (2)

Attaches en plastique (2)

Vis à tête bombée (4)

EXIGENCES D'EMPLACEMENT

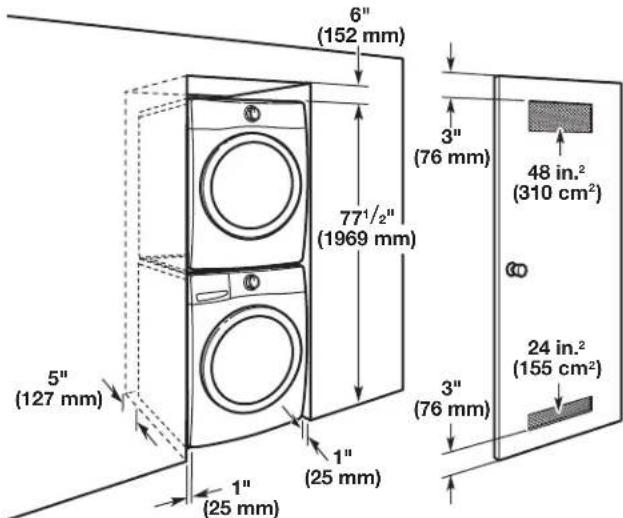

Instructions d'installation dans un encastrement ou un placard

IMPORTANT : On peut installer l'ensemble superposé laveuse/sécheuse dans un encastrement. Identifier la position des robinets d'arrivée d'eau, des prises de courant électriques reliées à la terre et de la canalisation d'arrivée de gaz (sécheuse à gaz seulement). Selon l'application, il peut être nécessaire d'utiliser des tuyaux d'arrivée d'eau, des cordons d'alimentation électrique et un conduit flexible d'acier inoxydable pour le raccordement de canalisation de gaz plus longs que ceux qui sont fournis avec l'ensemble laveuse/sécheuse.

Si des modifications sont nécessaires sur les robinets d'arrivée d'eau, prises de courant électriques, canalisation d'arrivée de gaz ou cordons d'alimentation, demander à un plombier, un électricien ou un technicien du gaz d'exécuter ces modifications.

Installation dans une résidence mobile - Exigences additionnelles à respecter

Cette sécheuse peut être installée et utilisée dans une résidence mobile. L'installation doit satisfaire aux critères de la norme Manufactured Home Construction and Safety Standard / Normes de construction et sécurité pour résidences préfabriquées, Titre 24 CFR, Partie 3280 (anciennement la norme fédérale Standard for Mobile Home Construction and Safety, Titre 24, HUD Partie 280) ou de la norme Canadian Manufactured Home Standard CAN/CSA-Z240 MH.

L'installation dans une résidence mobile implique l'emploi de composants spéciaux (voir la liste plus bas) que l'on peut acquérir dans un commerce local ou auprès d'un centre de service.

Un ensemble laveuse/sécheuse superposées doit être solidement fixé au sol.

Pièces nécessaires :

On doit acquérir l'ensemble d'installation en résidence mobile - pièce n° 346764. Commander 2 ensembles pour pouvoir fixer au sol l'avant et l'arrière de l'appareil.
■ Matériel pour circuit d'évacuation (conduits métalliques).

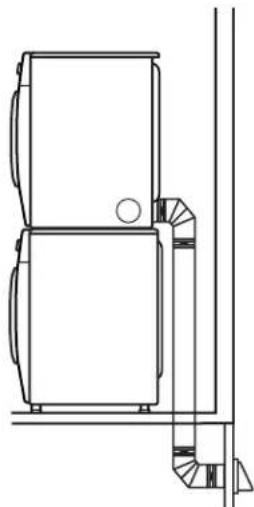

Dans le cas de l'installation dans que résidence mobile, on doit tenir compte des besoins d'admission d'air extérieur jusqu'à la sécheuse. La taille de l'ouverture utilisée à cette fin (par exemple une fenêtre voisine) doit être au moins le double de la taille de l'orifice de la sécheuse.

Le conduit d'évacuation de l'air humide doit être solidement fixé à la partie non combustible de la charpente structurale de la résidence mobile. Le point de décharge du conduit d'évacuation doit se trouver à l'extérieur.

IMPORTANT : Si l'ensemble de laveuse et sécheuse est déjà installé, on doit le désinstaller.

S'il est nécessaire de désinstaller la laveuse ou la sécheuse, consulter les "Instructions d'installation" fournies avec l'appareil, au sujet des outils nécessaires.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer la laveuse ou la sécheuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Désinstallation de la laveuse

1. Fermer les robinets d'arrivée d'eau chaude et d'eau froide.
2. Débrancher le cordon d'alimentation électrique.
3. Desserrer doucement les raccords des tuyaux d'alimentation sur les robinets pour libérer la pression de l'eau. Utiliser une éponge ou une serviette pour absorber l'eau libérée.
4. Déconnecter les tuyaux d'arrivée d'eau chaude et d'eau froide de l'arrière de la laveuse. Laisser l'eau dans les tuyaux s'écouler dans un seau.
5. Retirer le tuyau d'évacuation flexible du tuyau rigide raccordé à l'égout ou de l'évier adjacent, et vider dans un seau toute l'eau présente dans le tuyau.

Désinstallation de la sécheuse électrique

1. Débrancher le cordon d'alimentation électrique.
2. Écarter la sécheuse du mur suffisamment pour pouvoir desserrer la bride du conduit d'évacuation. Desserrer la bride et déconnecter délicatement le conduit d'évacuation de la bouche de décharge de la sécheuse.

Modèles vapeur uniquement :

1. Fermer le robinet d'eau.
2. Retirer le tuyau d'arrivée d'eau du robinet, et vider dans un seau, l'eau présente dans le tuyau.

Désinstallation de la sécheuse à gaz

1. Débrancher le cordon d'alimentation électrique.
2. Fermer l'arrivée de gaz.
3. Écarter la sécheuse du mur suffisamment pour pouvoir desserrer la bride du conduit d'évacuation. Desserrer la bride et déconnecter délicatement le conduit d'évacuation de la bouche de décharge de la sécheuse.
4. Déconnecter le conduit flexible de la canalisation de gaz de la sécheuse. Obturer avec du ruban adhésif l'ouverture de chaque raccord de la canalisation de gaz.

Modèles vapeur uniquement :

1. Fermer le robinet d'eau

2. Retirer le tuyau d'arrivée d'eau du robinet, et vider dans un seau, l'eau présente dans le tuyau.

SI LA LAVEUSE OU LA SÉCHEUSE EST ENCORE DANS SON EMBALLAGE

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer la laveuse ou la sécheuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Positionner l'appareil emballé à proximité de l'emplacement d'installation final. Découper l'emballage comme suit :

Laveuse : couper le film de plastique le long de la ligne pointillée autour de la base. Enlever l'emballage. Ne pas enlever les vis de calage.
■ Sécheuse : Découper l'emballage de carton autour du sommet et sur les angles en descendant le long des lignes de découpage pointillées. Jeter le sommet de l'emballage de carton, les garnitures d'angle et les côtés. Laisser le fond de l'emballage de carton sous la sécheuse.

INSTRUCTIONS D'INSTALLATION

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer la laveuse ou la sécheuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

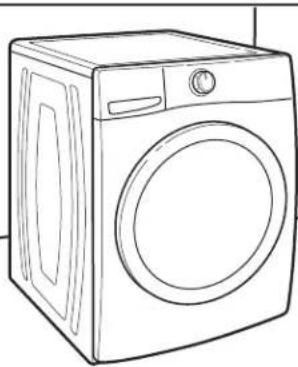

1. Déplacer la laveuse à son emplacement final

Laisser un espace pour pouvoir travailler derrière la laveuse. Ne pas enlever les vis de calage.

2. Vérifier le bon aplomb de la laveuse

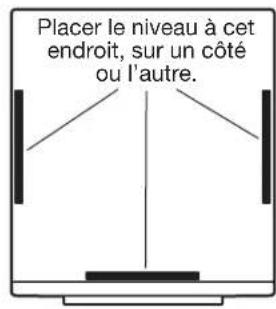

Placer un niveau sur les bords supérieurs de la laveuse en contrôlant chaque côté et l'avant. Si elle n'est pas d'aplomb, faire basculer la laveuse et régler les pieds vers le haut ou vers le bas tel qu'indiqué dans les Instructions d'installation, et recommencer si nécessaire.

N'est pas d'aplomb

D'APLOMB N'est pas

d'aplomb

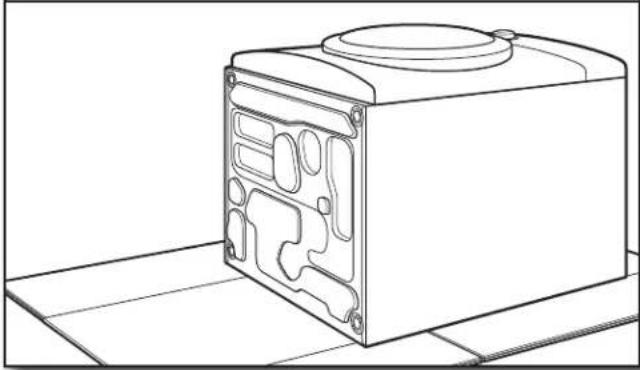

3. Sur un matériau de protection, coucher la sécheuse sur le côté ou sur le dos

Afin d'éviter tout dommage, placer un matériau de protection sur le sol – telle une feuille de carton ou une couverture. Coucher la sécheuse sur le côté ou le dos avec précaution, sur le matériau de protection.

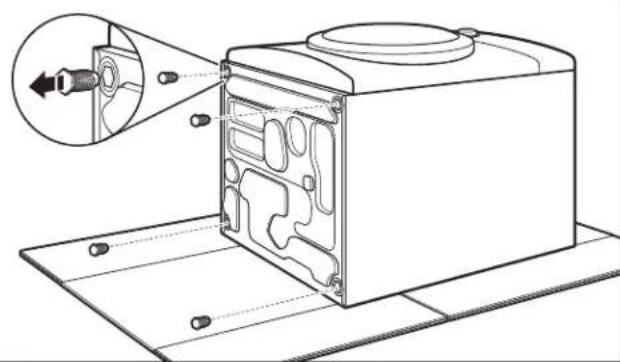

4. Retirer les pieds existants le cas échéant

À l'aide d'une clé ou d'une pince articulée, retirer les pieds existants le cas échéant.

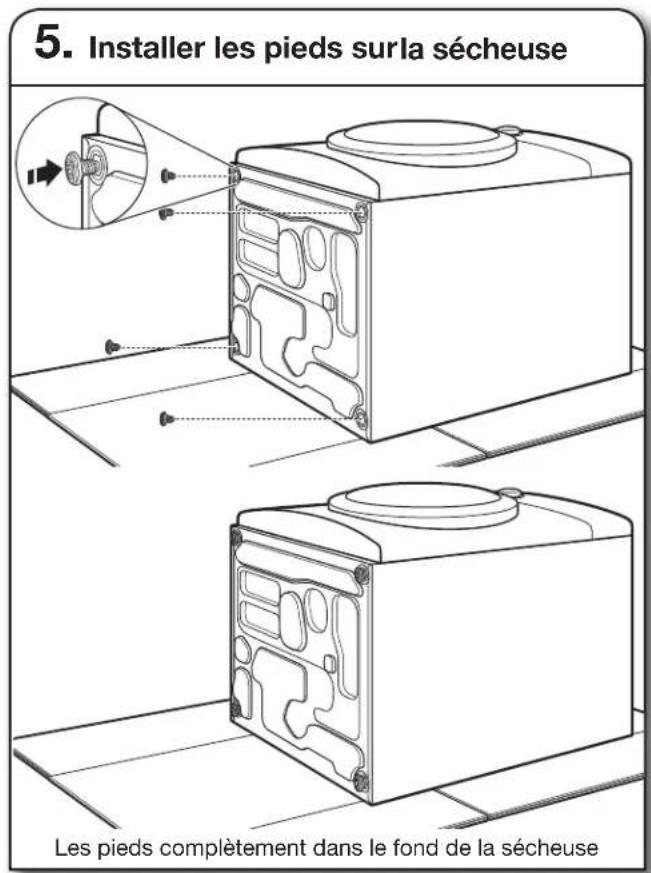

À l'aide d'une clé ou d'une pince articulée, installer les pieds nouveaux, en les tournant complètement dans le fond de la sécheuse.

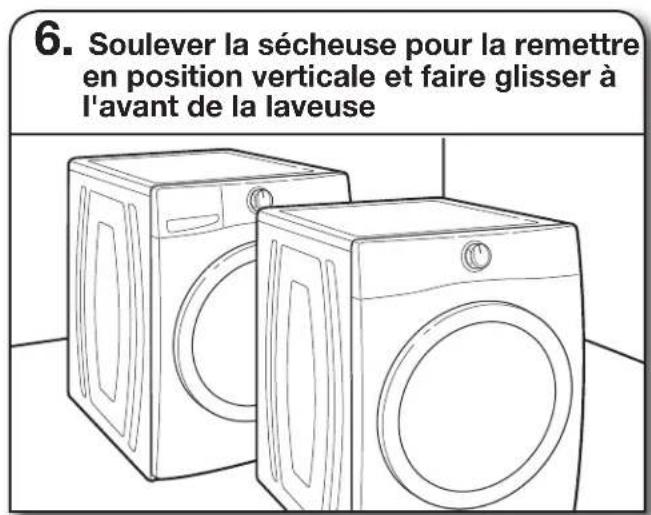

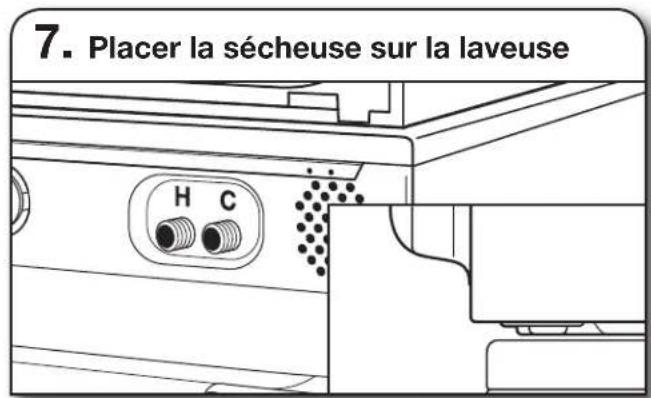

Soulever la sécheuse pour la remettre en position verticale en la maintenant sur le carton (ou le fond de la boîte en carton). Faire glisser la sécheuse à l'avant de la laveuse à l'aide du carton, pour éviter d'endommager les pieds de caoutchouc.

Soulever la sécheuse et l'installer solidement au sommet de la laveuse. Faire légèrement déborder la sécheuse par rapport à l'arrière de la laveuse. Si la sécheuse déborde excessivement, les pieds arrière pourraient glisser du sommet arrière de la laveuse.

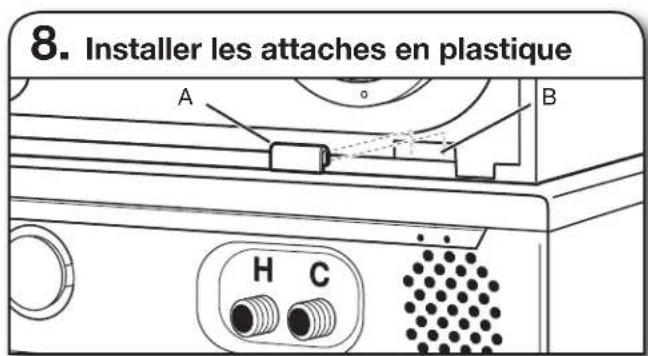

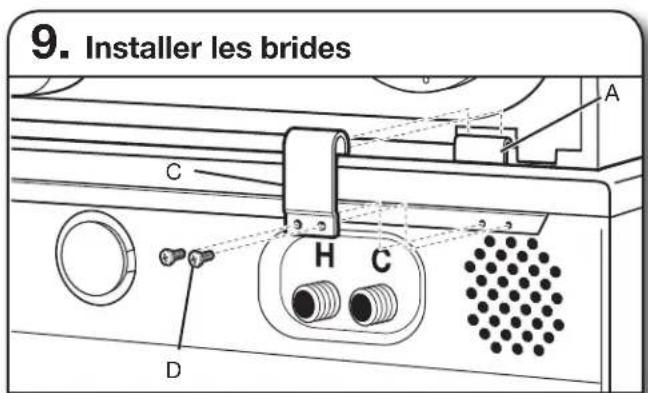

Prendre les attaches en plastique (2), les brides (2), et les vis de tôlerie à tête bombée (4) dans le sachet de pièces. Prendre une attache en plastique (A) et avec le côte plat vers l'extérieur, la pousser vers le bas sur le bord inférieur de la fente (B) à l'arrière de la sécheuse. Un tournevis à lame plate peut être utile pour entouvrir l'attache en plastique. Faire de même de l'autre côté.

Introduire l'extrémité en crochet (E) de la bride sur l'attache en plastique (A). Un tournevis à lame plate peut être utile pour engager la bride sur l'attache en plastique. Ajuster la position de la sécheuse vers l'avant selon le besoin et fixer la bride C) sur la laveuse avec les vis de tête bombée (D). Bien serrer les vis. Faire de même de l'autre côté.

ACHEVER L'INSTALLATION

Suivre les instructions d'installation fournies avec la laveuse et la sécheuse pour enlever les vis de calage et terminer l'installation.

®/TM © 2016. Tous droits réservés. Emploi sous licence au Canada.
