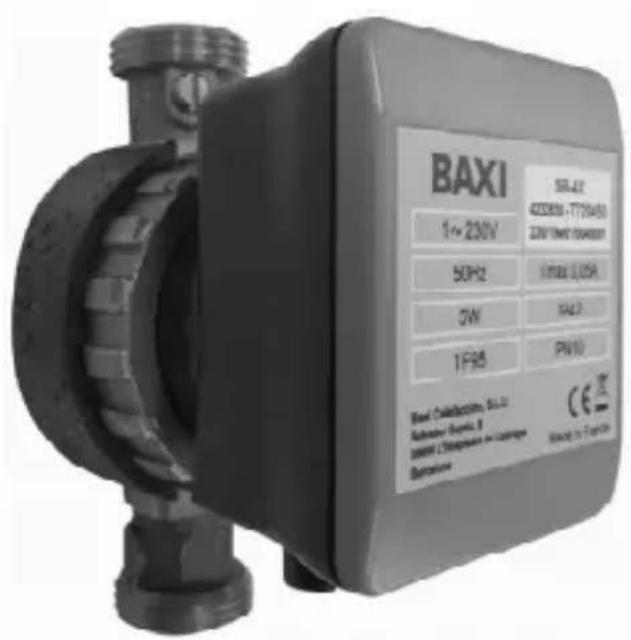

Type de produit	Circulateur d'eau chaude sanitaire
Marque	Baxi
Modèle	SB10 YA
Tension d'alimentation	230 V / 50 Hz monophasé
Indice de protection	IP 42
Diamètre de raccordement	R 1/2 (15 mm)
Longueur de construction	84 mm
Pression de service max.	10 bar
Plage de température du fluide	+2°C à +65°C (temporaire +70°C)
Température ambiante max.	+40°C
Dureté d'eau max.	36 °fH
Raccord fileté	Rp 1/2 avec vannes d'arrêt
Application	Eau potable (ECS)
Fonctions	Clapet anti-retour intégré, vanne d'arrêt, tête de moteur orientable et remplaçable
Isolation thermique	Coquille d'isolation thermique fournie
Fourniture	Pompe, isolation, bagues d'étanchéité, connecteur, notice
Entretien	Nettoyage extérieur avec chiffon humide sans détergent
Sécurité	Débrancher avant intervention ; ne pas plonger dans l'eau
Pièces de rechange	Tête de moteur disponible ; utiliser pièces d'origine
Garantie	Consulter la notice ou le vendeur

FOIRE AUX QUESTIONS - SB10 YA Baxi

Comment installer la pompe Baxi SB10 YA ?

L'installation doit être réalisée par un personnel qualifié. Avant tout travail, couper l'alimentation électrique. Rincer le circuit hydraulique, monter la pompe sans contrainte mécanique, respecter le sens d'écoulement indiqué par la flèche. Ouvrir la vanne d'arrêt et purger l'air après remplissage.

Quel type de fluide peut circuler dans la pompe SB10 YA ?

Cette pompe est conçue uniquement pour l'eau potable (eau chaude sanitaire). Ne pas l'utiliser pour d'autres liquides.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique : fusibles, disjoncteur. Si le moteur est bloqué par des dépôts, faites démonter la pompe par un professionnel pour nettoyer la roue.

Comment nettoyer la pompe SB10 YA ?

Nettoyez l'extérieur avec un chiffon légèrement humidifié sans produit de nettoyage. Ne pas plonger la pompe dans l'eau.

Puis-je utiliser la pompe pour autre chose que l'eau ?

Non, la pompe est destinée exclusivement à l'eau potable. Toute autre utilisation peut endommager l'appareil et annuler la garantie.

Comment remplacer la tête du moteur ?

Fermez les vannes d'arrêt, laissez refroidir la pompe, débranchez le connecteur, dévissez la tête du moteur et remplacez-la par une tête d'origine. Faites appel à un artisan spécialisé si nécessaire.

Quelle est la pression maximale de service ?

La pression de service maximale autorisée est de 10 bars.

Comment purger la pompe après installation ?

La chambre du rotor se purge automatiquement après quelques minutes de fonctionnement. Pour accélérer, allumez et éteignez la pompe 5 fois pendant 30 secondes chacune.

Que faire en cas de bruits anormaux ?

Les bruits peuvent provenir de dépôts dans le moteur, d'un manque d'eau ou d'air dans la pompe. Vérifiez que les vannes sont ouvertes, purgez l'air, ou faites nettoyer la roue par un professionnel.

Où trouver des pièces de rechange pour la SB10 YA ?

Utilisez exclusivement des pièces d'origine Baxi. Contactez votre installateur ou le service après-vente Baxi pour commander la tête de moteur ou d'autres accessoires.

MODE D'EMPLOI SB10 YA Baxi

Les instructions d'installation,

Montage et fonctionnement pour le

INSTALLLATEUR et UTILISATEUR

Fig. 1: Fig. 2:

Fig. 3: Fig. 4:

Fig.5: Fig.6:

Fig. 7a:

Fig. 7b:

Fig. 7c:
Fig. 7d:

Fig. 7e: Fig. 8:

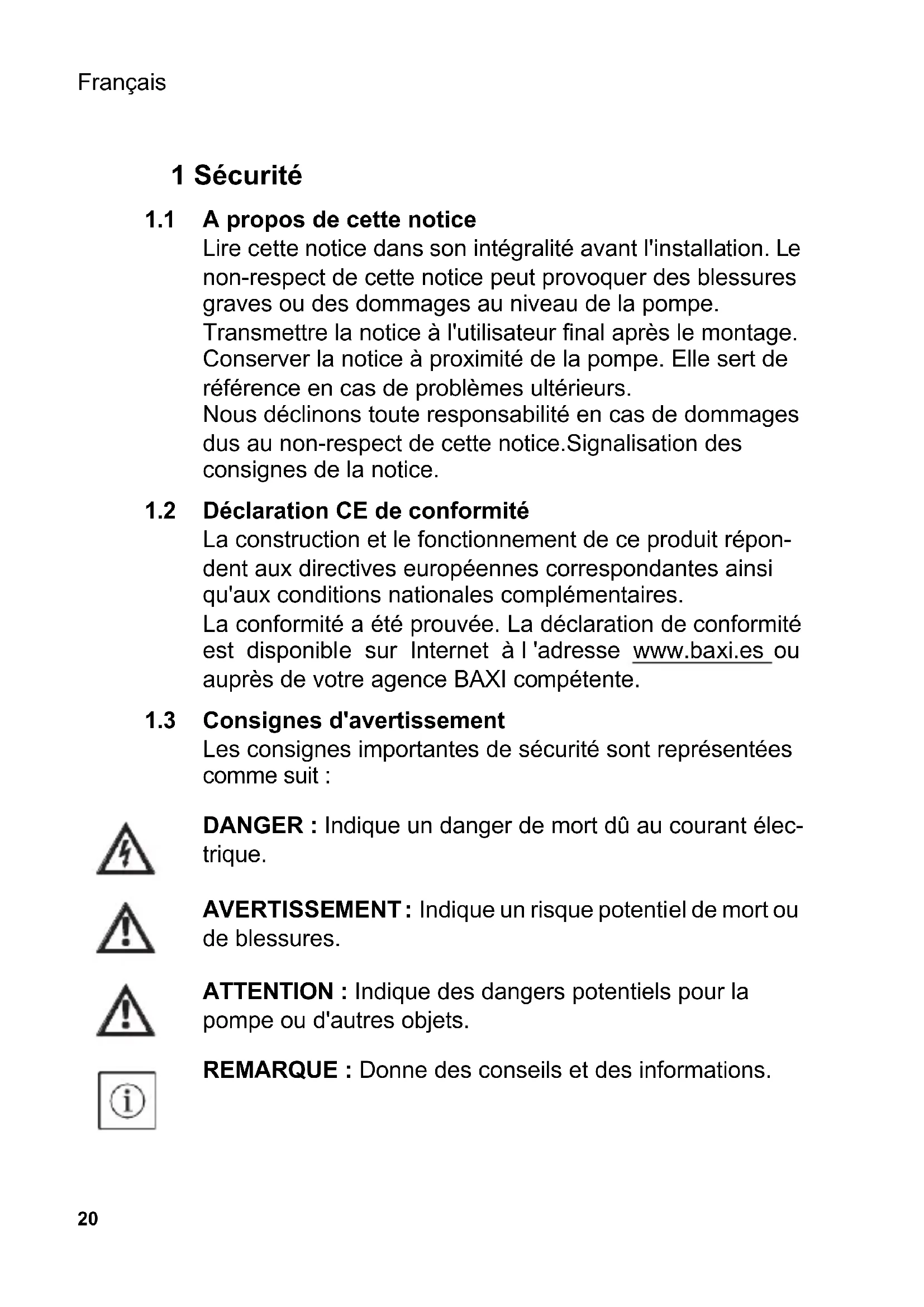

1 Safety

1.1 A propos de cette notice

Lire cette notice dans son intégralité avant l'installation. Le non-respect de cette notice peut provoquer des blessures graves ou des dommages au niveau de la pompe.

Transmettre la notice à l'utilisateur final après le montage. Conserver la notice à proximité de la pompe. Elle sert de référence en cas de problèmes ultérieurs.

Nous déclinons toute responsabilité en cas de dommages dus au non-respect de cette notice. Signalisation des consignes de la notice.

1.2 Déclaration CE de conformité

La construction et le fonctionnement de ce produit repondent aux directives europeennes correspondantes ainsi qu'aux conditions nationales complémentaires.

La conformité a été provée. La déclaration de conformité est disponible sur Internet à l'adresse www.baxi.es ou auprès de votre agence BAXI compétente.

1.3 Consignes d'advertisement

Les consignes importantes de sécurité sont représentées comme suit :

DANGER: Indique un danger de mort d'au courant électric.

AVERTISSEMENT: Indique un risque potentiel de mort ou de blessures.

ATTENTION : Indique des dangers potentiels pour la pompe ou d'autres objets.

REMARQUE : Donne des conseils et des informations.

1.4 Qualification

Le montage de la pompe doit être effectué uniquement par du personnel qualifié. Ce produit ne doit pas être mis en marche ni être utilisé par des personnes dont la responsabilité de leurs actes est limitée (enfants compris) ou sans connaissances techniques correspondantes.

Des exceptions sont permises uniquement en suivant les instructions correspondantes des personnes responsables de la sécurité. Le branchement électrique doit uniquement être effectué par unElectricien qualifié.

1.5 Prescriptions

Respecter lors de l'installation les dernières prescriptions en vigueur :

Prescriptions de prévention des accidents
Fiche du travail
- Autres prescriptions locales

1.6 Modification, pieces de rechange

La pompe ne doit pas etre modifiee ni transformee d'un point de vue technique. Il est interdit d'ouvrir le moteur de la pompe en retardant le couvercle en plastique. Utiliser uniquement des pieces de rechange d'origine.

1.7 Transport

Dès réception de la pompe, déballer et contrôle toutes les pieces des accessoires. Signaler immédiatement les dommages dus au transport. Envoyer la pompe uniquement dans son emballage d'origine.

1.8 Courant electrique

L'utilisation d'électricité peut provoquer un choc électrique.

En conséquence :

François

• Couper le courant avant toute manipulation avec la pompe et la sécuriser contre toute remise sous tension.
• Ne pas plier ni coincer le cable électrique ou éviter qu'il neRTC entre en contact avec des sources de chaleur.
• La pompe est protégée contre les gouttes d'eau selon l'indice de protection IP 42. Protéger la pompe contre les projections d'eau et ne pas la plonger dans l'eau ou d'autres liquides.

2 Caracteristiques techniques

2.1 Denomination

SB-4X Gamme : Circulateur d'eau chaude sanitaire standard, pompe à rotor noyé avec vannes d'arrêt

Raccord fileté : 15 (Rp 12 ) et vannes d'arrêt

2.3 Données

	SB-4X
Tension d'alimentation	monophasé 230 V / 50 Hz
Indice de protection	IP 42
Diamètre nominal des tuyaux de raccordement	R 1⁄2
Longueur de construction	84 mm (type A/C: 138 mm)
Pression de service max. autorisée	10 bars
Plage de température admissible du fluide	+2°C à +65 °C, en service-temporaire jusqu'à 2 heures +70 °C
Température ambiente max. +40 °C
Dureté d'eau max. dans les systèmes de bouclage d'eau chaude sanitaire	36° fH

Pour d'autres données, cf. la plaque signalétique ou le catalogue.

2.4 Etendue de la fourniture

• Pompe
• Coquille d'isolation thermique
  Bagues d'étanchéité
• Connecteur
• Notice de montage et de mise en service

3 Mode de fonctionnement

3.1 Application

Ce circulateur convient seulement pour l'eau potable.

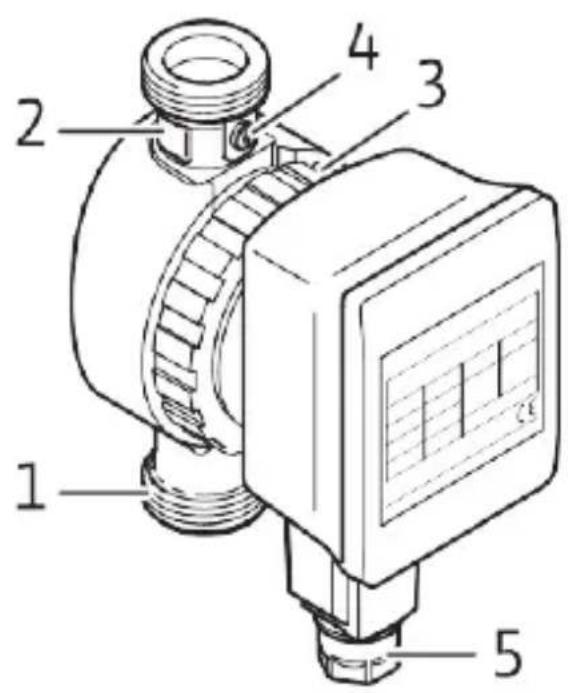

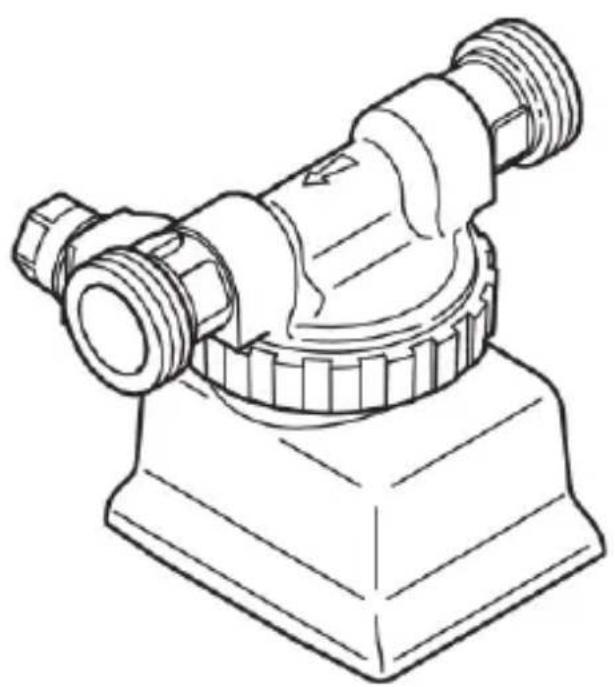

3.2 Fonctions (Fig. 2)

Soupapes

Le SB-4X sont équi- pées côté refoulement d'un clapet anti-retour (1) et côté aspiration d'une vanne d'arrêt (2). Pour replacer la tête du moteur (3), il suffit de débrancher le Connector (5) en le retardant et de fermer la vanne d'arrêt au niveau de l'orifice rotatif (4). La tête du moteur peut ensuite être dévissee simplement → Page 25.

4 Installation

4.1 Installation mécanique

DANGER: S'assurer avant le début des travaux que la pompe a bien eté séparée de l'alimentation électrique.

Pour le montage, prévoir une piece bien ventilée, protégée contre les intempérières, la poussière et le gel. Choisir un lieu de montage facile d'accès.

ATTENTION: La saleté peut donc restreir la pompe inopérationnelle. Avant le montage, rincer le circuit hydraulique.

REMARQUE: La vanne d'arrêt et le clapet anti-retour sont prémontés.

1. Préparer le lieu de montage de sorte que la pompe puisse être montée sans tensions mécaniques.

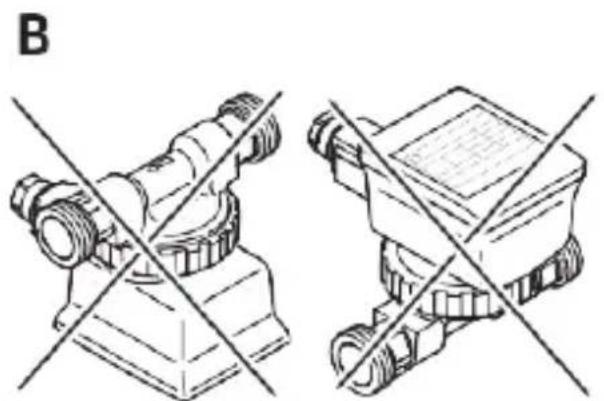

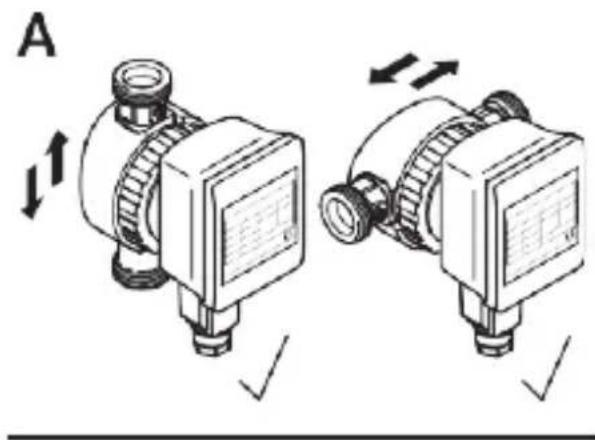

2. Choiser la bonne position de montage comme indiqué sur la (Fig. 3 A). La flèche sur la face arrêté du corps indique le sens d'écoulement.

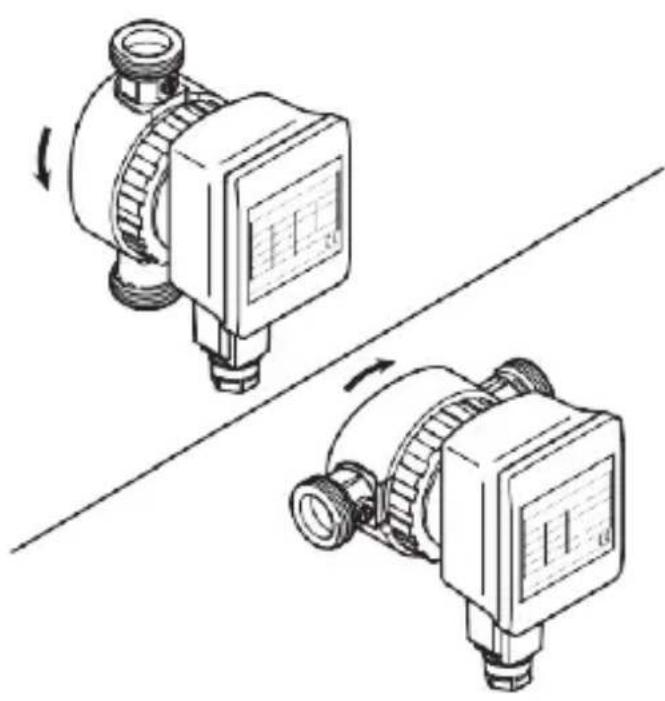

Tournier ou retirer la tete du moteur (Fig. 4)

1. Desserrer le manchon et le dévisser entièrement si nécessaire.

ATTENTION: Ne pas endommager le joint du corps. Remplacer les joints endommages.

1. Tourner la tête du moteur de sorte que le connector soit placé vers le bas

ATTENTION: En cas de position incorrecte, de l'eau peut s'infiltrer et détruire la pompe.

1. Resserer le manchon.

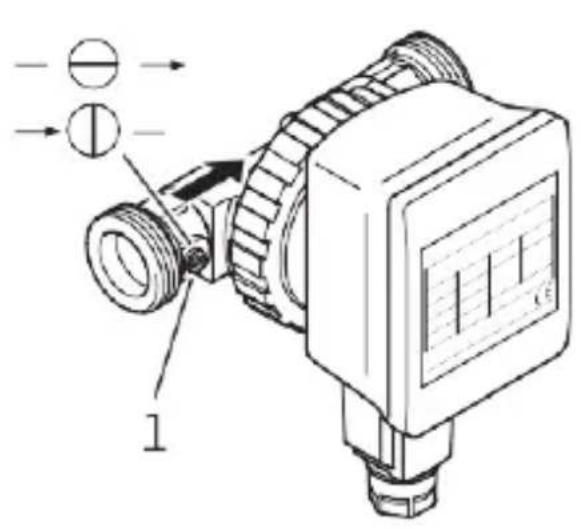

Ouvrir la vanne d'arrêt (Fig. 5)

1. Tourner l'orifice (1) à l'aide d'un tournevis de sorte qu'il soit parallèle au sens d'écoulement.

REMARQUE: Pour fermer, placer l'orifice en diagonale par rapport au sens d'écoulement.

1. Placer la coquille d'iso1ation thermique.

ATTENTION: Les pièces en plastique du moteur ne doivent pas été équipées d'isolation thermique pour protéger la pompe contre toute surchauffe.

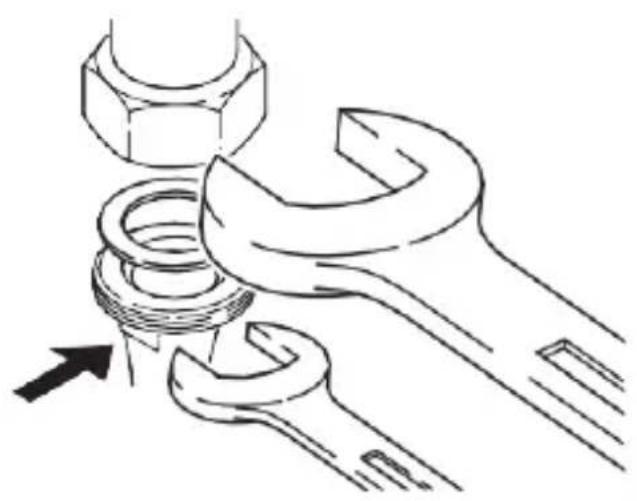

Raccorder (Fig. 6)

1. Raccorder les tuyaux.

ATTENTION : Pour les versions avec clapet anti-retour et vanne d'arrêt, ils sont déjà prémontés de manière étanche avec couple de serrage de 15 Nm (à la main). Un couple de serrage trop élevé lors du vissage détruit le raccord filtré de la soupape et le joint torique. Lors du montage, bloquer la soupape avec une clé à fourche contre toute torsion !

4.2 Raccordement électrique

DANGER : Des travaux sur le raccordement électrique doivent uniquement etre executés par un electricien qualifié.

S'assurer avant le branchement que la ligne de raccordement est hors tension.

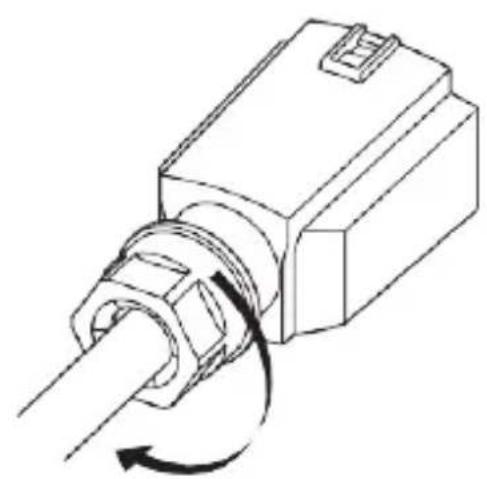

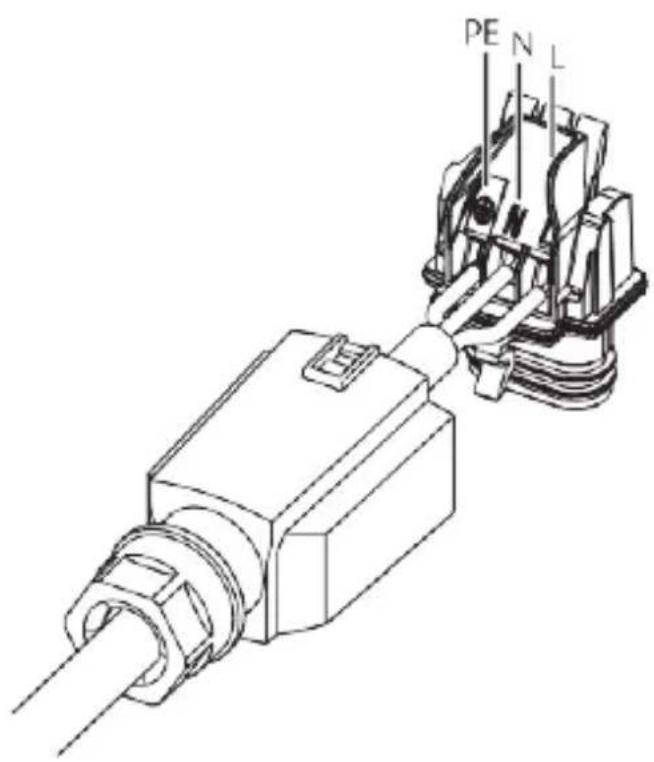

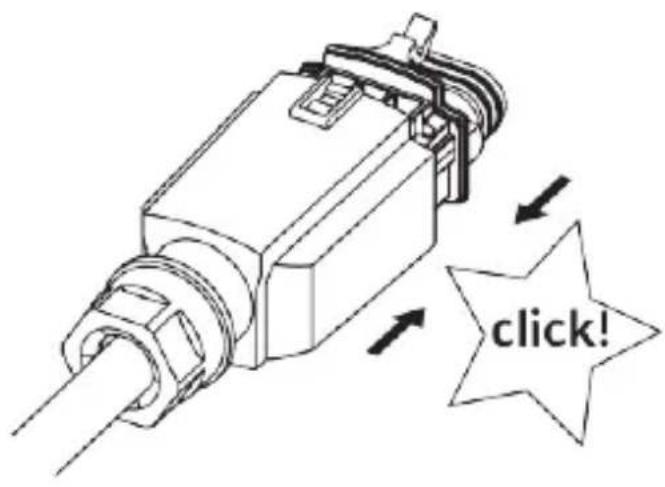

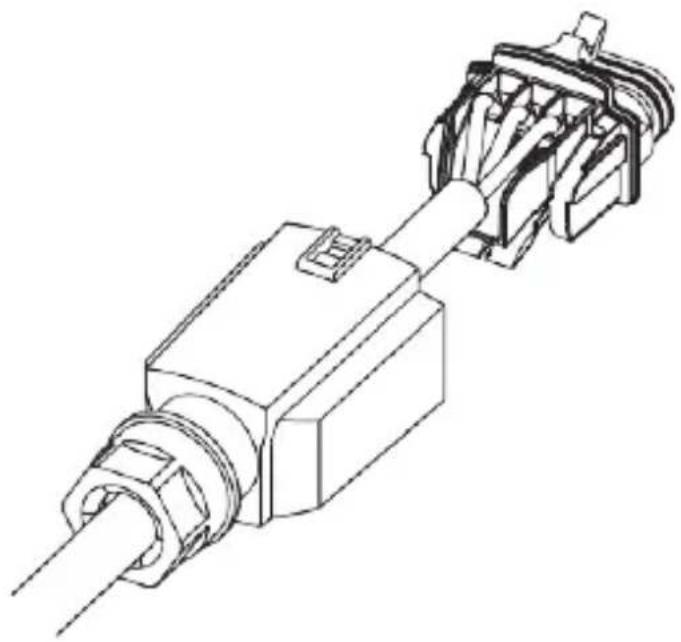

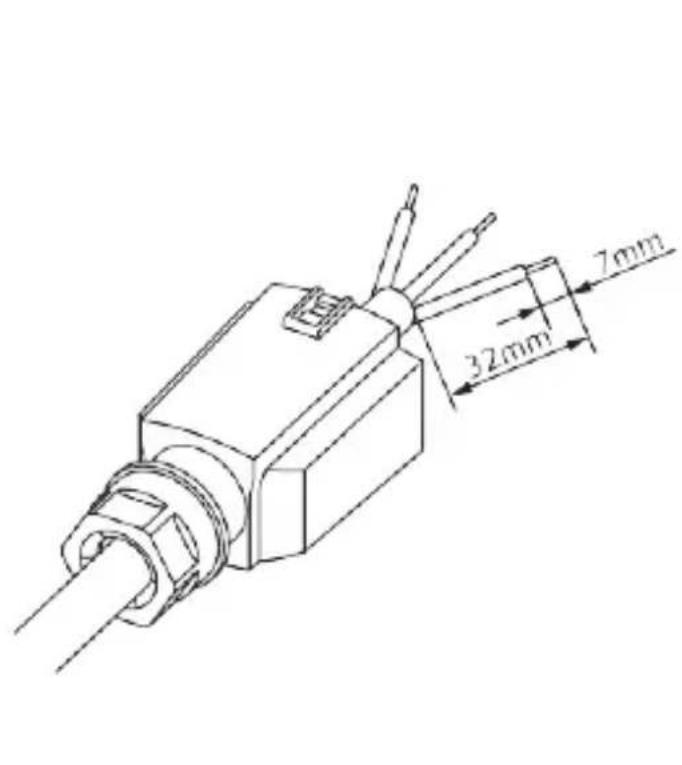

Effectuer le raccordement électrique comme suit : (Fig. 7a - Fig. 7e)

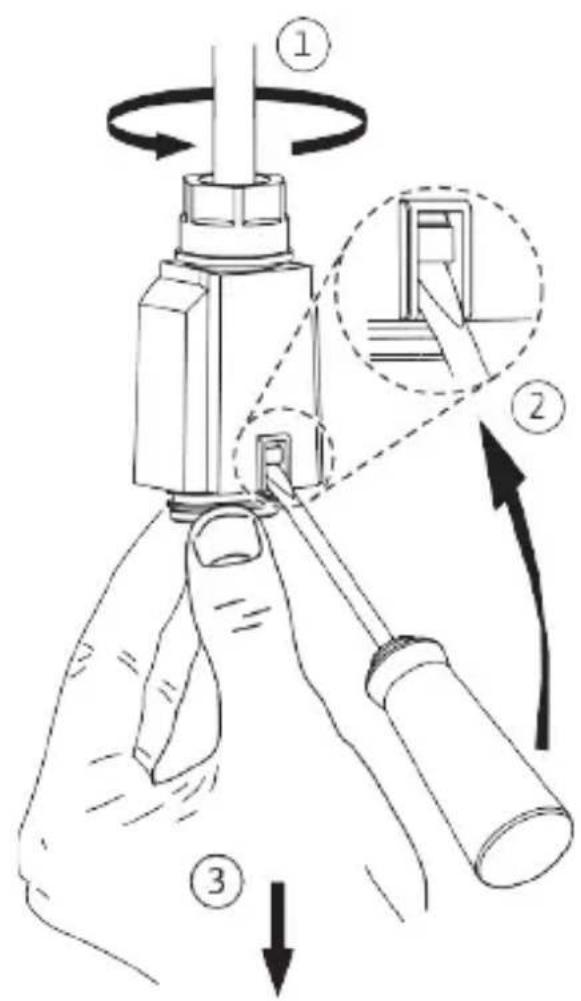

Ouvrir le connector comme suit : (Fig. 8)

4.3 Remplissage et purgege

1. Remplir l'installation.

2. La chambre du rotor de la pompe se purge automatiquement après une courte durée de fonctionnement. A ce moment-là, des bruits peuvent survenir. Le cas échéant, un démarriage et un arrêt repétés peut accélérer la purge. Un fonctionnement à sec de courte durée n'endommage pas la pompe.

5 Entretien/pannes

Nettoyer

Nettoyer l'extérieur de la pompe uniquement avec un chiffon légèrement humidifié sans produit de nettoyage.

Remplacer la tete du moteur

AVERTISSEMENT : Lors du démontage de la tête du moteur ou de la pompe, du fluide chaud peut s'échapper sous l'effect de la forte pression. Laisser la pompe refroidir aparavant.

Fermer les vannes d'arrêt avant le démontage Page 25.

REMARQUE : Lorsque le moteur est démontré et en marche, des bruits et des changements de rotation peuvent survenir. Dans cette situation, il s'agit d'un état normal.

Le bon fonctionnement n'est garantie que lorsque la pompe en marche se trouve dans le fluide.

Remplacement de la tete du moteur Page 25.

Commander un moteur de service auprès des artisans spécialisés.

Pannes	Causes	Remède
La pompe ne démarre pas.	Interruption dans l'alimentation de courant, court-circuit ou fusibles défectueux.	Faire vérifier l'alimentation en courant par un électricien qualifié.
	Le moteur est bloqué, p. ex. à cause de dépôts provenant du circuit hydraulique.	Faire démonter la pompe par du personnel qualifiée → Page 25. Faire rétablit le bon fonctionnement de la roue en tournant et en enlevant les impuretés.
La pompe émet des bruits.	Le moteur frotte, p. ex. à cause de dépôts provenant du circuit hydraulique.
	Fonctionnement à sec, pas assez d'eau.	Contrôler les vannes d'accêt, elles doivent être complètement ouvertes.
	Présence d'air dans la pompe.	Allumer/arrêté la pompe 5x, pendant respectivement 30 s.

REMARQUE: S'il est impossible de supprimer la panne, contacter un artisan spécialisé.

6 Elimination

Une élimination réglementaire et un recyclage approprié de ce produit permettent de prévenir les dommages causés à l'environnement et les risques pour la santé.

• Pour l'élimination du produit et des pieces, faire appel aux sociétés d'élimination de déchets, publiques ou privées.
• Pour davantage d'informations sur l'élimination appropriée du produit, s'adresser à la municipalité, au service de collecte et de traitement des déchets ou au point de vente où le produit a été acheté.
