Tipo de produto	Circulador de água quente sanitária
Marca	Baxi
Modelo	SB10 YA
Tensão de alimentação	230 V / 50 Hz monofásico
Índice de proteção	IP 42
Diâmetro de ligação	R 1/2 (15 mm)
Comprimento de construção	84 mm
Pressão de serviço máx.	10 bar
Faixa de temperatura do fluido	+2°C a +65°C (temporário +70°C)
Temperatura ambiente máx.	+40°C
Dureza da água máx.	36 °fH
Conexão roscada	Rp 1/2 com válvulas de corte
Aplicação	Água potável (AQS)
Funções	Válvula de retenção integrada, válvula de corte, cabeça do motor orientável e substituível
Isolamento térmico	Casco de isolamento térmico fornecido
Fornecimento	Bomba, isolamento, anéis de vedação, conector, manual
Manutenção	Limpeza exterior com pano húmido sem detergente
Segurança	Desligar antes de intervir; não mergulhar na água
Peças de reposição	Cabeça do motor disponível; usar peças originais
Garantia	Consultar o manual ou o vendedor

Perguntas frequentes - SB10 YA Baxi

Como instalar a bomba Baxi SB10 YA?

A instalação deve ser realizada por pessoal qualificado. Antes de qualquer trabalho, desligar a alimentação elétrica. Enxaguar o circuito hidráulico, montar a bomba sem tensão mecânica, respeitar o sentido de fluxo indicado pela seta. Abrir a válvula de corte e purgar o ar após o enchimento.

Que tipo de fluido pode circular na bomba SB10 YA?

Esta bomba foi concebida apenas para água potável (água quente sanitária). Não utilizar para outros líquidos.

O que fazer se a bomba não arrancar?

Verifique a alimentação elétrica: fusíveis, disjuntor. Se o motor estiver bloqueado por depósitos, mande desmontar a bomba por um profissional para limpar o rotor.

Como limpar a bomba SB10 YA?

Limpe o exterior com um pano ligeiramente humedecido sem produto de limpeza. Não mergulhar a bomba em água.

Posso usar a bomba para outra coisa que não água?

Não, a bomba destina-se exclusivamente à água potável. Qualquer outra utilização pode danificar o aparelho e anular a garantia.

Como substituir a cabeça do motor?

Feche as válvulas de corte, deixe a bomba arrefecer, desligue o conector, desaperte a cabeça do motor e substitua por uma cabeça original. Chame um profissional especializado se necessário.

Qual é a pressão máxima de serviço?

A pressão de serviço máxima autorizada é de 10 bar.

Como purgar a bomba após a instalação?

A câmara do rotor purga-se automaticamente após alguns minutos de funcionamento. Para acelerar, ligue e desligue a bomba 5 vezes durante 30 segundos cada.

O que fazer em caso de ruídos anormais?

Os ruídos podem vir de depósitos no motor, falta de água ou ar na bomba. Verifique se as válvulas estão abertas, purgue o ar ou mande limpar o rotor por um profissional.

Onde encontrar peças de reposição para a SB10 YA?

Utilize exclusivamente peças originais Baxi. Contacte o seu instalador ou o serviço pós-venda Baxi para encomendar a cabeça do motor ou outros acessórios.

MANUAL DE UTILIZADOR SB10 YA Baxi

Instruções de Instalação.

Montagem e Funcionamento para o

INSTALADOR e UTENTE

6%；6%；

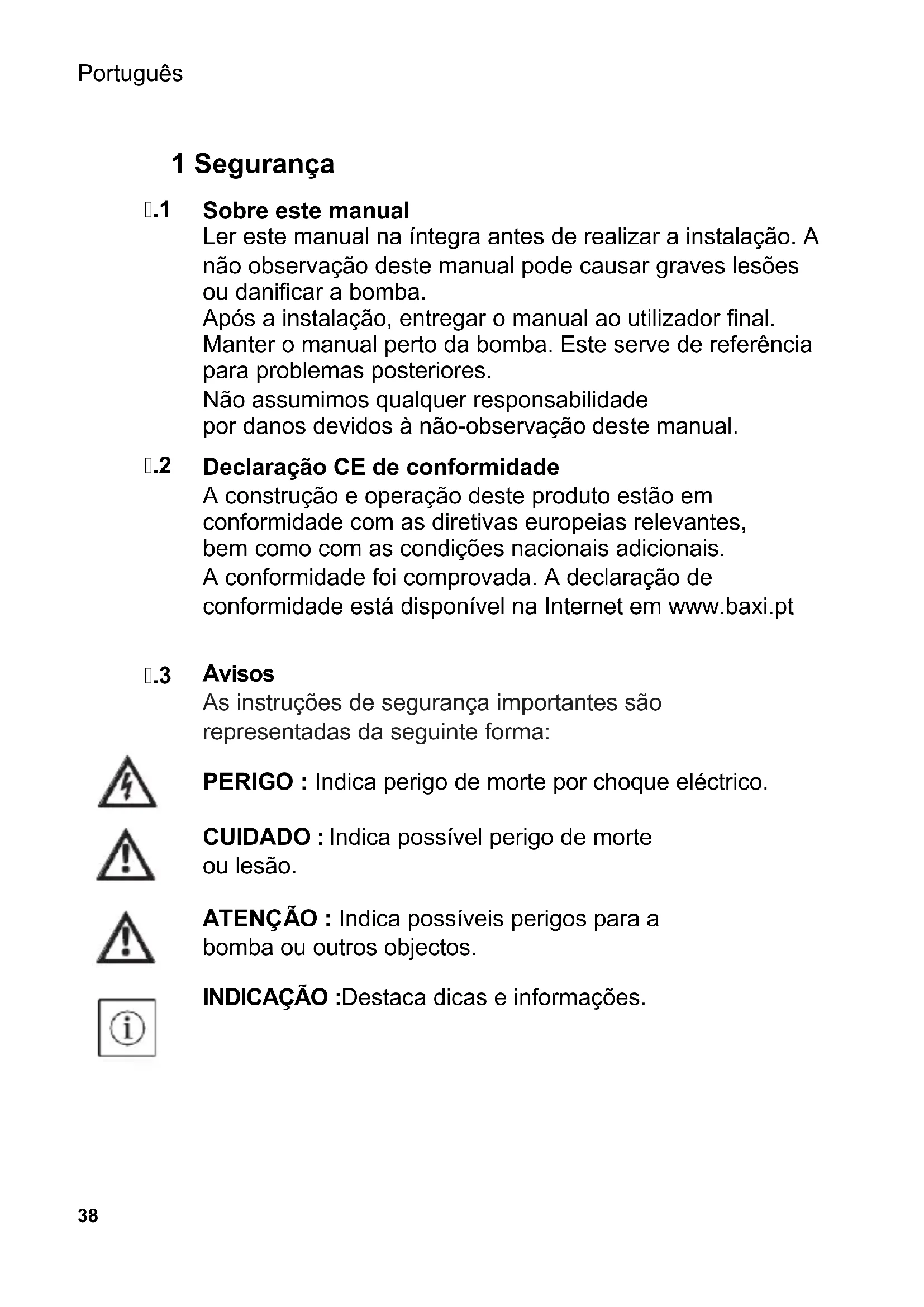

Ler este manual na integra antes de realizar a instalação. A não observação destemanual podecausargraveslesoes oudanificarabomba.

Apos a instalação, entrega o manual ao utiliser final.
Manter omanual perto da bomba. Este serve de referencia para problemas posteriores.

Não assumimos qualquer responsabilitadepor danos devidos à não-observacao deste manual.

1.2 Declariação CE de conformidade

A construção e operação deste produit está em conformidade com as direitivas europeias relevantes, bem como com as condições{nacionais adiconais.

A conformidade foi comprovada. A declaração de conformidade está disponible na Internet em www.baxi.pt

1.3 Avisos

As instruções de segurarça importantes são representadas da mesma forma:

PERIGO : Indica perigo de morte porCHOque electrico.

CUIDADO : Indica possível perigo de morte ou lesão.

ATENÇA: Indica possíveis perigos para a bomba ou outros objectos.

INDICACAO:DestacaDICAS e informacoes.

1.4 Qualificacao

A instalação da bomba é deve ser realizada por tecnicos especializados. Este produit não deve ser colocado em funcção sem operado por pessoas alheias ao服务于 (inclusive crianças) ou que não possuem os conheçimentos tecnicos adequados. Excepções são permitidas sob a supervisão dos responsaveis. A ligação eletrica é deve ser realizada por um electricista.

1.5 Normas

Ao instalar, observar as seguintes normas na versao actual:

• Normas de prevenção contra acidentes
• Outras normas locais

1.6 Remodelação, peças sobressalentes

A bomba não deve ser modificada na sua forma técnica nem remodelada. É proibidourar a cobertura de plácico para Abrir o motor da bomba. Utilizar aspenas peças de substituição originals.

7 Transporte

No acto de entrega,(desbalar a bomba e todos os acessórios e verificá-los. Participar imeditamente danos de transporte.

Enviar a bombasolenaembalagemoriginal.

Perigo deCHOque eletrico devidao a corrente eletrica.Tero segunte em atencao:

• Antes de起初 os tratualhos na bomba, desligar a corrente e bloquear contra nova ligação.
• Não fazer, entalar nem deleiarentrar emcontacto com fontes de calor.
• A bomba está protegida contra gotejamento de acordo com o tipo de proteção IP 42. Proteger a bomba contra salpicos de água e não a imergir em água ou outros liquidos.

Dados技术和

1.1 Código

SB-4X Série:

1.2 Ligações (Fig. 1)

SB-4X

Ligação roscada: 15 (Rp 12 ) e guarrições de fecho

1.3 Dados

	SB-4X
Tensão de rede	1 ~ 230 V / 50 Hz
Tipo de proteção	IP 42
Diâmetro nominal dos tubos de ligação	R 1⁄2
Comprimento de construição	84 mm (type A/C: 138 mm)
Pressão de funct ionamento max.	10 bar
Área de temperatura permitida para o fluido	+2°C à +65 °C; em funct ionamento breve(até 2 horas, 70 °C
Temperatura ambiente max.	+40 °C
Dureza maior. permitida em sistemas de circulação de água	36° fH

Ver outros dados na placar de identificacao ou catalogo.

1.4 Conteudo da embalagem

• Bomba
• Isolamento tírmico
  Anéis de vedação
• Conector
• Manual de instalacao e functi冗amento

Modo de funciona

1.1 Aplicacao

Esta bomba de circulacao destina-se apenas a agua potavel.

1.2 Fonções (Fig. 2)

Válvulas

A SB-4X está equipada no lado da pressão com uma valvula de retençao (1) e no lado de aspiração com uma valvula de fecho (2).

Para substituir aCESSA do motor (3) basta retirar o conector (5) para desligá-lo da corrente e fechar a valvula de fecho na ranhura rotativa(4). ACESSA do motor pode ser fácilmente desaparafusada → Pág 43.

Instalacao

1.1 Instalação mecânia

PERIGO : Antes de起初 os trathestos, certificar-se que a bomba foi separada da alimentacao eletrica.

Local de montagem (Fig. 3)

Selezione um local de montagem acessivel, protegido contra intermpéries, sem gelo nem po e bem ventilado.

CUIDADO : A sujidade pode avariar a bomba. Lavar o Sistema de tubos antes de montar.

INDICACAO: As valvulas de fecho e de retenção está pre-montadas.

1. Preparar o local de montagem, de modo a que a bomba possa ser montada sem tensões mecânicas.

2. Escolher a posicao de montagem correcta, so como indica na (Fig. 3A). A seta na parte deTRS da caixa indica a direccao da circulação dos fluidos.

Rodar ou retiring aCESSA do motor (Fig. 4)

1. Soltar a porca de união. Se necessario, disenroscar completeness.

ATENÇÃO: Não danIFICAR aVEDAZão do corpo. Substituir as vedazões danificadas.

1. Rodar aCESSA do motor de modo a que o conector aponte para baixo.

ATENÇÃO : Em caso de posicao Incorrecta, podeentrar agua e danificar a bomba.

1. Voltar a aperture a porca de uniao.

Abrir a valvula de dato (Fig. 5)

1. Rodar a ranhura (1) com uma chave de fendas de forma a que fique paralela à circulação dos fluidos.

INDICACAO: Para fechar, colocar a ranhura perpendicular à circulacao dos fluidos.

1. Colocar o isolamento tírmico.

ATENÇÃO: As peças de plácico do motor não devem ter isolamento tírmico, para proteger a bomba de sobraquecimento.

Ligar (Fig. 6)

1. Ligar a tubagem.

ATENÇÃO : Nas versões com valvulas de retenção efeito, estas já está premontadas estanques com um torque de aperto de 15 Nm (manual).

Um torque de aperto demasiado alto ao aparafusar destrói a união roscada da valvula e o O-ring. Ao montar, proteger a valvula contra torço com uma chave de bocas.

1.2 Ligação eletrica

PERIGO : Os lavorhos na ligação elétrica são devem ser realizados por um electricista. Antes de ligar, certificar-se que o cabo de ligação está desconectado da corrente.

Realizar a ligação eletrica como indicaça a seguir:

(Fig. 7a - Fig. 7e)

Abrir o conector da segunte forma: (Fig. 8)

1.3 Encher e purgar o ar

1. Encher o equipamento.
2. O compartmento do rotor das bombas purga automaticamente antes um curto periodo de funcionalmente. Podem ser produzidos ruidos. Se necessario, pode-se ligar e desligar varias vezes para acelerar a purga. Um funcionalto a seco de curta duração não danifica a bomba.

Manutenção/avarias

Limpar

Limpar a bomba por fora so com um pano ligeiramente humedecido sem detergente.

Substituir aCESSA do motor

CUIDADO: Ao desmontar aCESSA do motor ou a bomba, pode sair fluido quente sob alta pressão. Deixar a bomba arrefecer antes. Antes desmontar a bomba, fechar as valvulas→ Pág 43.

INDICACÇÃO: Como o motor desmontado e a funciona, pode ser produzidos rúidos e alterações na rotação. Neste caso, tratata-se de um estado normal. O functimento impecávelsoleg garantido quando a bomba funcionar com fluido.

Substituição daCESSA do motor → Pág 43. ACESSA do motor pode ser adquirida num concessionário do Serviço Oficial BAXI.

Avarias	Causa	Solução
A bomba não arranca.	Interruções na alimentação de corrente, curto circuito ou fusíveis queimados.	Mandar um electricista verificar a alimentação de corrente.
	O motor está bloqueado, p. ex. devido a depósitos no circuito de água.	Mandar um técnico desmontar a bomba → Pág 43. Rodar eutar a sujidade do impulsor para queVolte a mover-se.
A bomba produz ruidos	O motor arrasta, p.ex.devido a depósitos do circuito de agua.
	Funcionamento a seco,água insufficiente	VerIFICar as guarériões de fecho. Devem estarpletamente abertas.
	Ar na bomba.	Ligar/desligar a bomba5x, durante 30 seg / 30seg respectivamente.

INDICACAO: Se não for possível reparar a avaria, contactar um técnico especialista.

Rim de vida

Não eliminar a bomba juntamente com o lixo dométrico.

• Encaminhar a bomba para a reciclagem.
• Em caso de duvida, contactar as autoridades municipais do local e as entreprises especializadas em tratamento de resíduos.

DECLARATION DE CONFORMIDAD CE / DECLARATION DE CONFORMIDADE CE

BAXI CALEFACCIION, S.L.U.

Lopez de Hoyos, 35, Planta Baja

28002 Madrid

ESPAN

Declaraba bajo su exclusiva responsabilitad la conformidad del producto: Circulador Declara, sob sua exclusiva responsabilitad, a conformidade do produit: Circulador

Marca: BAXI

Serie: SB-4X

com as disponções essentials das Direcitas a seguir indicadas, com base na aplicação das Normas que se citam.
