Téléchargez la notice de votre Chaudière de chauffage central au format PDF gratuitement ! Retrouvez votre notice 32 AF - Baxi et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 32 AF de la marque Baxi.
MODE D'EMPLOI 32 AF Baxi
4.1.2 DHW SOLAR PLANT CASE
| A BOILER SENSOR (AVAILABLE AS ACCESSORY) |
| B PANEL SENSOR (AVAILABLE AS ACCESSORY) |
| C SOLAR CIRCUIT PUMP |
5. ACCESS TO PARAMETERS
11.1 DHW RECIRCULATION PUMP
- AVANT-PROPOS 37
- DESCRIPTION ACCESSOIRE 37
- MONTAGE SUR LE TABLEAU DE BORD DE LA CHAUDIÈRE 37
- RACCORDEMENTS ÉLECTRIQUES ACCESSOIRE AGU 2.550 38
4.1 RACCORDEMENT ELECTRIQUE DES ACCESSOIRES EXTERNES 39 - ACCES AUX PARAMÉTRES 40
- INSTALLATION DE CHAUFFAGE MIXTE 40
6.1 SCHEMA 1 41
6.2 SCHEMA 2 42
6.3 SCHEMA 3 43 - INSTALLATION DE CHAUFFAGE PAR ZONES 44
7.1 SCHEMA 4 44
7.2 SCHEMA5 45 - BRANCHEMENT ELECTRIQUE DU THERMOSTAT D'AMBIANCE 46

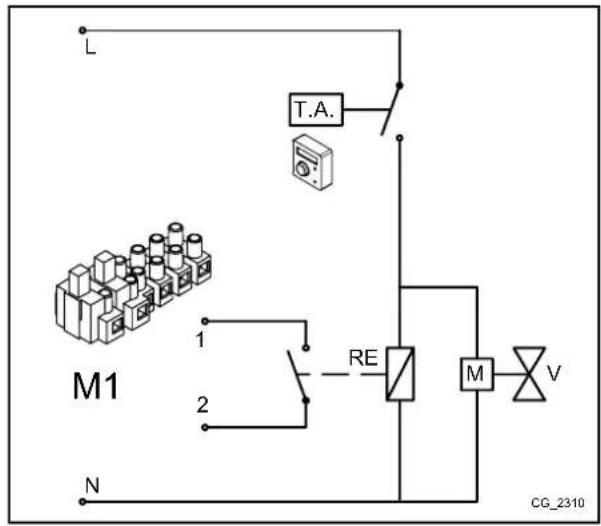

8.1 CAS - 1 - Branchement d'un thermostat d'ambiance simple dans une zone à haute température. 46
8.2 CAS - 2 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à haute température. 46
8.3 CAS - 3 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température. ....46

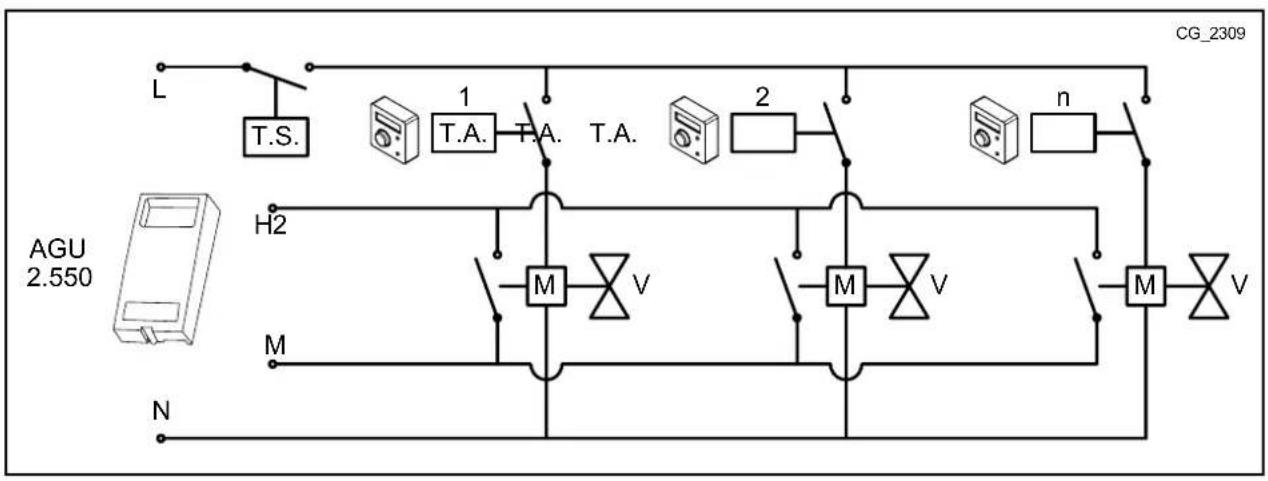

8.4 CAS - 4 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température
avec micro-interrupteurs de fin de course dans les vannes de zone. 47 - INSTALLATION SOLAIRE D'EAU CHAUBE SANITAIRE 47
- PROGRAMMATION PARAMÉTRES 48
10.1 INSTALLATION DE CHAUFFAGE 48
10.2 INSTALLATION EAU CHAUBE SANITAIRE 49 - AUTRES FONCTIONS 50
11.1 POMPE DE RECIRCULATION ECS 50

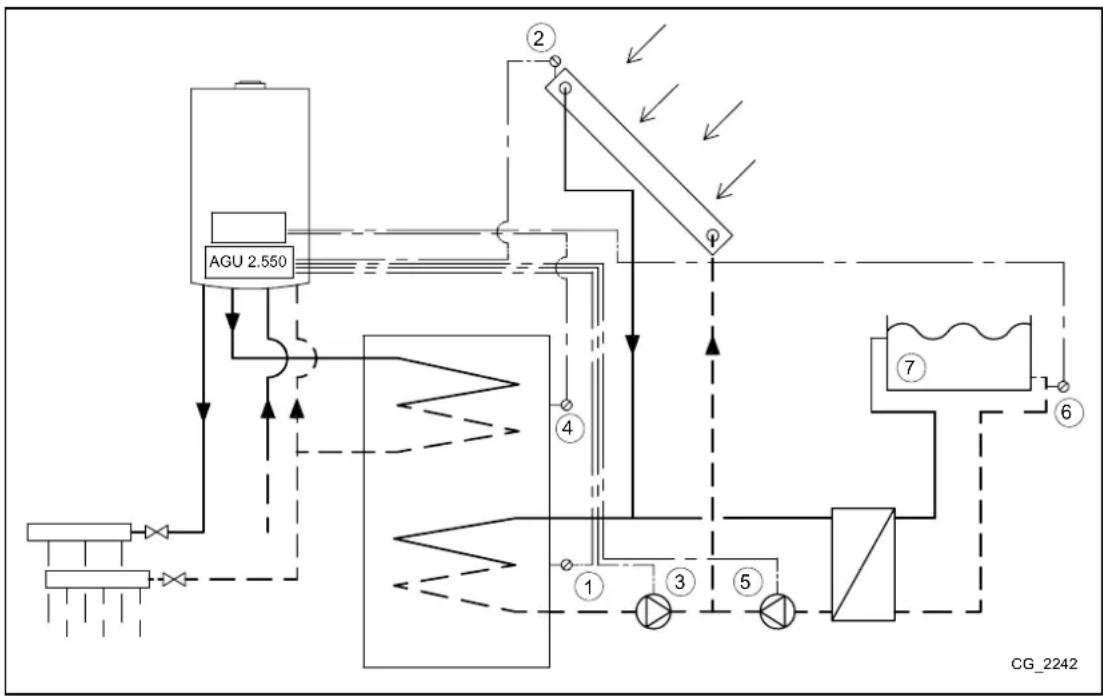

11.2 INSTALLATION SOLAIRE POUR PISCINE 50
11.3 DEMANDE DE CHALEUR GENÉRALE 51
11.4 AUTRES CONFIGURATIONS 51 - LISTES DES ANOMALIES 52
- CARACTERISTIQUES TECHNIQUES 52
Selon sa politique d'amélioration continue des produits, se réserve la possibilité de modifier les données reportées dans cette documentation à tout moment et sans aucun préavis. La presente documentation n'est fournie qu'à titre d'information et n'a aucune implication contractuelle vis-à-vis des tiers.
DESCRIPTION SYMBOLES
AVERTISSEMENT
Risque d'endommagement ou anomalie de fonctionnement de l'appareil. Faire très attention aux averissements qui concernent des risques dommages aux personnes.
DANGER HAUTE TENSION
Pièces électriques sous tension, risque de chocoléctrique.
INFORMATIONS IMPORTANTES
Informations à litre très attentivement car elles sont utiles pour le fonctionnement correct de la chaudière.

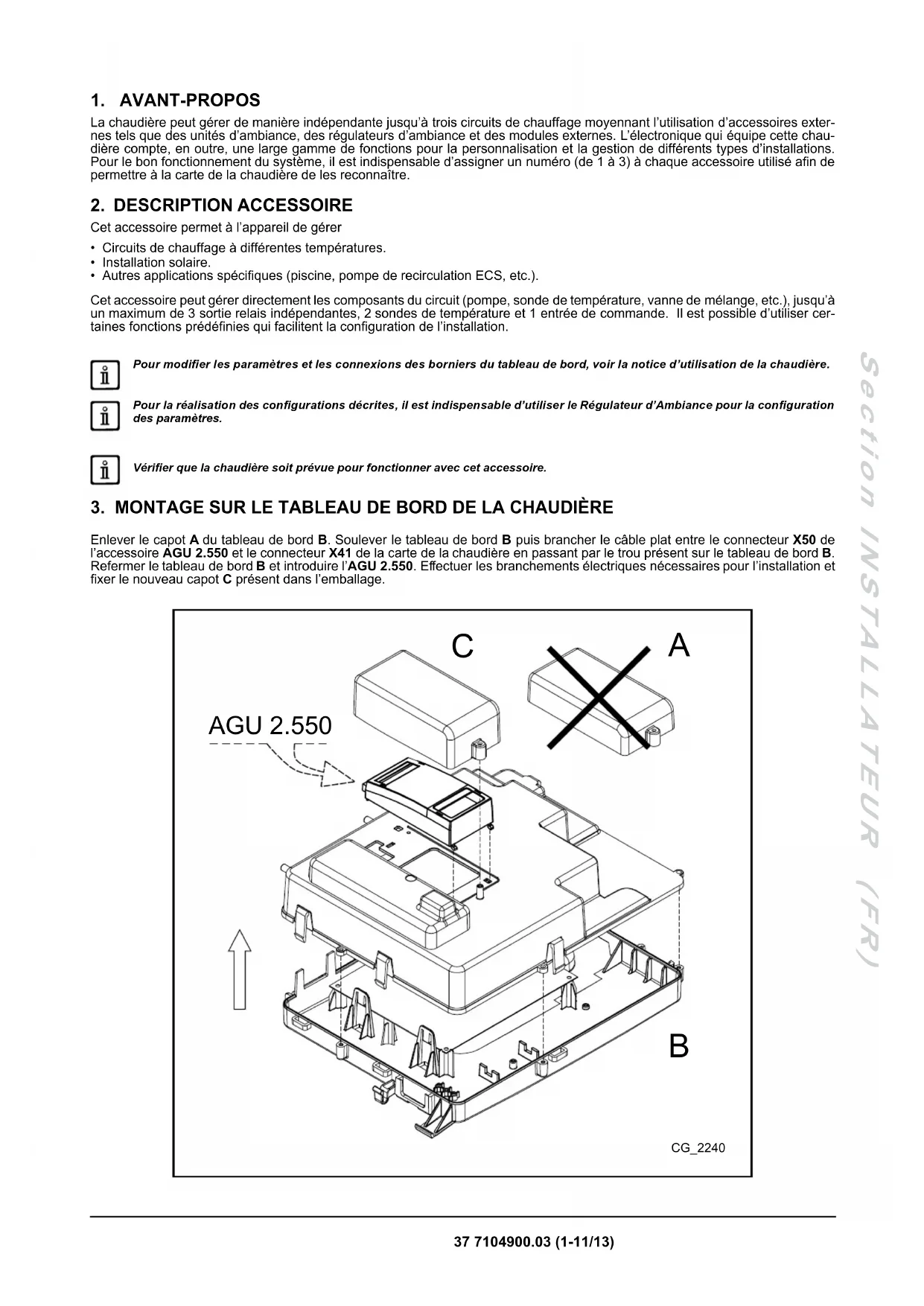

1. AVANT-PROPOS
La chaudiere peut gerer de maniere independante jusqu'a trois circuits de chauffage moyennant l'utilisation d'accessoires externes tels que des unites d'ambiance, des regulateurs d'ambiance et des modules externes. L'électronique qui equipe cette chaudiere compte, en outre, une large gamme de fonctions pour la personalisation et la gestion de differents types d'installations. Pour le bon fonctionnement du systeme, il est indispensable d'assigner un numero (de 1 a 3) a chaque accessoire utilisé afin de permettre à la carte de la chaudiere de les reconnaître.
2.DESCRIPTION ACCESSOIRE
Cet accessoire permet à l'appareil de gérer
- Circuits de chauffage à différentes températures.
- Installation solaire.
- Autres applications spécifiques (piscine, pompe de recirculation ECS, etc.).
Cet accessoire peut gérer directement les composants du circuit (pompe, sonde de température, vanne de mélange, etc.), jusqu'à un maximum de 3 sortie reliés indépendantes, 2 sondes de température et 1 entrée de commande. Il est possible d'utiliser certaines fonctions prédéfinies qui facilitent la configuration de l'installation.
Pour modifier les parametes et les connexions des borniers du tableau de bord, voir la notice d'utilisation de la chaudière.
Pour la réalisation des configurations décrites, il est indispensable d'utiliser le Régulateur d'Ambiance pour la configuration des paramètres.
Vérifier que la chaudière soit prévue pour fonctionner avec cet accessoire.
3. MONTAGE SUR LE TABLEAU DE BORD DE LA CHAUDIÈRE
Enlever le capot A du tableau de bord B. Soulever le tableau de bord B puis brancher le cable plat entre le connecteur X50 de l'accessoire AGU 2.550 et le connecteur X41 de la carte de la chaudiere en passant par le trou present sur le tableau de bord B. Refermer le tableau de bord B et introduire l'AGU 2.550. Effectuer les branchements électriques nécessaires pour l'installation et fixer le nouveau capot C present dans l'emballage.

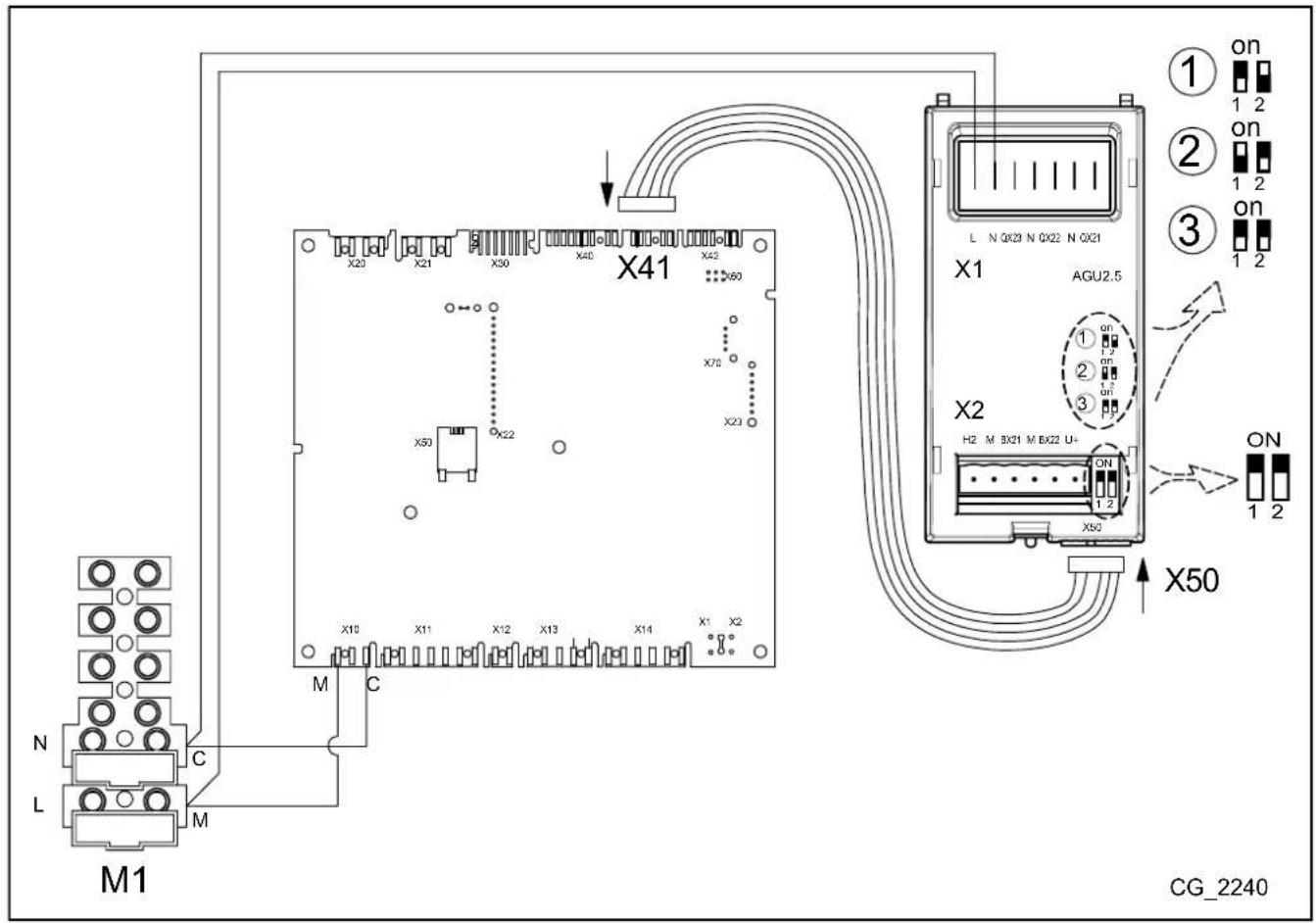

4. RACCORDEMENTS ÉLECTRIQUES ACCESSOIRE AGU 2.550
| LÉGENDE RACCORDEMENTS CONNECTEURS | |
| X50 | Connecteur pour le raccordement à l'aide d'un cable plat entre la carte électronique de la chaudière et l'accessoire AGU 2.550 |
| X1 (L-N) | Raccordement au bornier dans la chaudière pour l'alimentation électrique |
| X1 (QX21-N) | Sortie relais 230 V programmableX1 (QX22-N) |
| X1 (QX23-N) | |
| X2(H2-M) | Entrée numérique 12 V - DC ou analogique 0 -10 V DC programmable |
| X2 (BX21-M) | Entrée sonde NTC 10K / Pt1000 programmable |
| X2 (BX22-M) | |
| X2 (U+) Sortie 12 | V DC |
Le bornier M1 est sous haute tension. Avant d'effectuer le branchement couper l'alimentation électrique de l'appareil.
Si l'appareil est raccordé à une installation au sol, l'installeur devra prévoir un thermostat de sécurité assurant la protection de l'installation contre les surtemperatures.
Vérifier que l'absorption nominale totale des accessoires raccordés à l'AGU 2.550 est inférieure à 0,5 A. Si elle est par contre supérieure, interposer un relais entre l'AGU 2.550 et l'accessoire (p. ex.: pompe).
CONFIGURATION GÉNÉRALE
Configurer l'accesso AGU 2.550 en utilisant le selecteur indique dans la figure comme module (1) (le reglage est seregrié sur le corps de l'accessaire). En cas d'utilisation d'accessoires supplémentaires, les configurer comme modules (2) et (3).
4.1 RACCORDEMENT ÉLECTRIQUE DES ACCESSOIRES EXTERNES
Pour le raccordement de l'accessoire AGU 2.550 aux accessoires externes, proceeder de la façon suivante (utiliser des cables harmonisés « HAR H05 VV-F » de 1mm^2 de section):
CAS CIRCUIT MÉLANGE (voir schéma par. 4.1)
- Relier la pompe de la zone mélangée au connecteur QX23 de l'AGU 2.550.
- Relier la sonde de refoulement de la cascade au connecteur BX21 de l'AGU 2.550 (QAD36 disponible comme accessoire).
- Connecter la vanne de mélange au connecteur QX22-QX21
- Relier le thermostat d'ambiance au connecteur H2 de l'AGU 2.550.

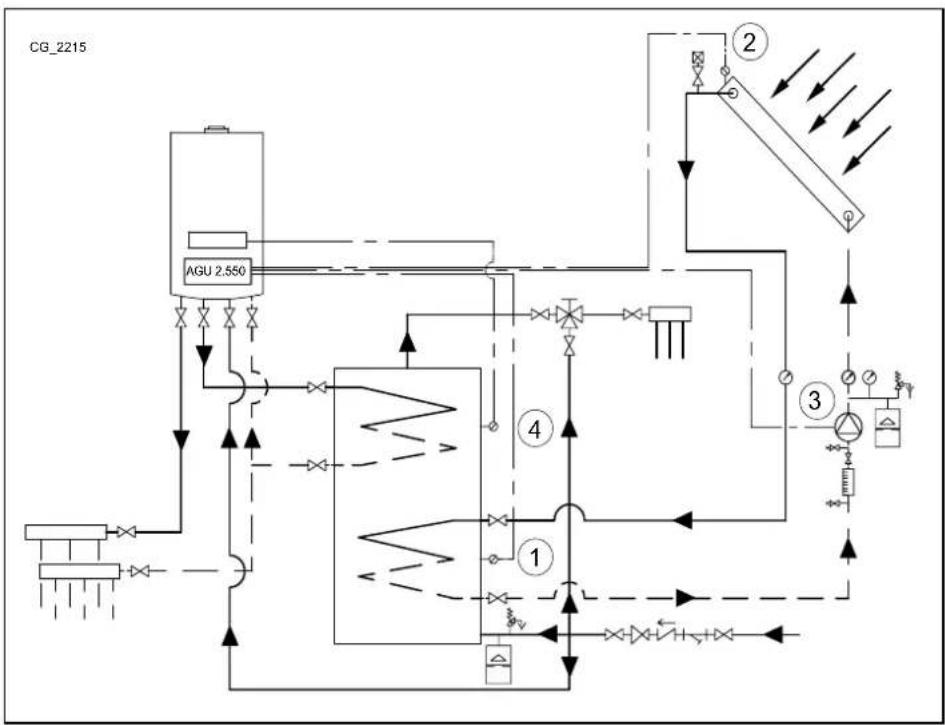

CAS INSTALLATION SOLAIRE ECS (voir schéma au par. 4.2)
- Relier la pompe de l'installation solaire au connecteur QX23 de l'AGU 2.550.
- Connecter la sonde du ballon d'eau chaude solaire au connecteur BX22 de l'AGU 2.550.
- Connecter la sonde des panneaux solaires au connecteur BX21 de l'AGU 2.550.
4.1.1 CAS CIRCUIT MELANGÉ
| A SONGDE DE REFOULEMENT QAD36 |
| B VANNE DE MÉLANGE |
| C POMPE ZONE MÉLANGÉE |

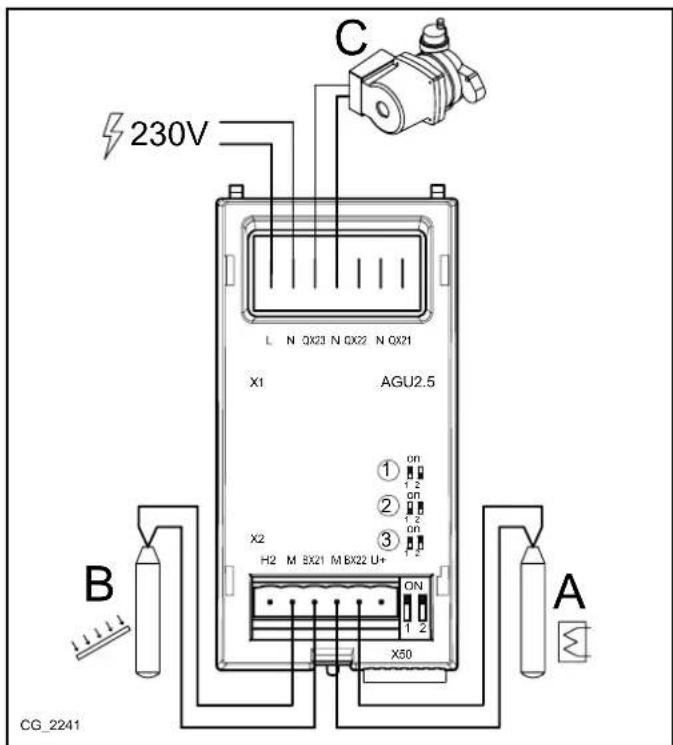

4.1.2 CAS INSTALLATION SOLAIRE ECS
| A SONDE BALON (DISPONIBLE COMME ACCESSOIRE) |
| B SONDE PANNEaux (DISPONIBLE COMME ACCESSOIRE) |
| C POMPE CIRCUIT SOLAIRE |

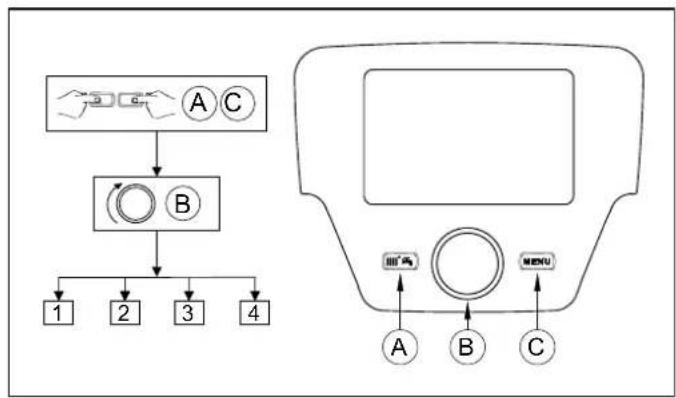

5. ACCÉS AUX PARAMÉTRES
Pour proceder à la configuration, acceder au menu paramétres du Régulateur d'Ambiance comme cela est indiqué ci-après :
LEGEnde MENU FIGURE
| 1 | Utilisateur final | 3 | Professionnel |
| 2 | Mise en service | 4 | OEM |
La procédure d'accès aux quatre menus permettant de programme la chaudière est la suivante :
- depuis le menu principal C.
A etC (maintenir appuyé pendant environ 6 se
condes) B menu 1-2-3-4 (voir la figure ci-contre
et la légende). - C appuyer dessus plusieurs fois pour revenir en arrêté d'un menu à la fois jusqu'àu menu principal.
FONCTION DES TOUCHES POUR LA MODIFICATION DES PARAMÉTRES
| B | Le menu / faire défiler les paramètres à l'intérieur du menu / désir la valeur du paramètre |
| B | Entrer dans le menu désiré / sélectionner le paramètre à modifier / valider la valeur modifiée |
| C | Revenir au menu précédent |
Dans toutes les configurations représentées, si l'on utilise un Régulateur d'Ambiance ou bien un apparil d'ambiance en les config. ruant comme apparil d'ambiance 1, il est possible de gerer, en plus de la zone de chauffage 1, également les fonctions d'eau chaude sanitaire et le stand-by de la chaudiere. En le configurant comme apparil d'ambiance 2 ou apparil d'ambiance 3 il est uniquement possible de gerer respectivement les zones de chauffage 2 et 3. Voir la notice d'utilisation des accessoires correspondants pour ce qui est de la procedure de configuration.
À la fin de la configuration de chaque installation, executer la procédure suivant pour enregistrer dans la chaudière les composants utilisés.
- Acceder au menu 2, en agissant comme indiqué au début de ce chapitre.
- OB Configuration B B ligne de programme 6200 puis B.
B Oui,puis B pour valider.
6. INSTALLATION DE CHAUFFAGE MIXTE
ll est possible de configurer l'accessaire AGU 2.550 pour la gestion d'un circuit a bassé température. De cette façon, l'AGU 2.550 est en mesure de contrcler la pompe, la vanne de melange et la sonde de depart du circuit de chauffage selectionné selon les schémas suivants.
Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotechnique.
Modifier le paramètre correspondant au temps de fermeture de la vanne de melange en fonction du modele utilisé conformément aux instructions suivantes.
Les schémas indiqués ci-après se référent à des chaudières d'une puissance inférieure à 35 kW. Pour les chaudières de puissance supérieure à 35 kW, il faut prévoir un séparateur hydraulique en aval de la chaudière et les zones doivent être équipées de pompes de zone à la place de l'électrovanne.

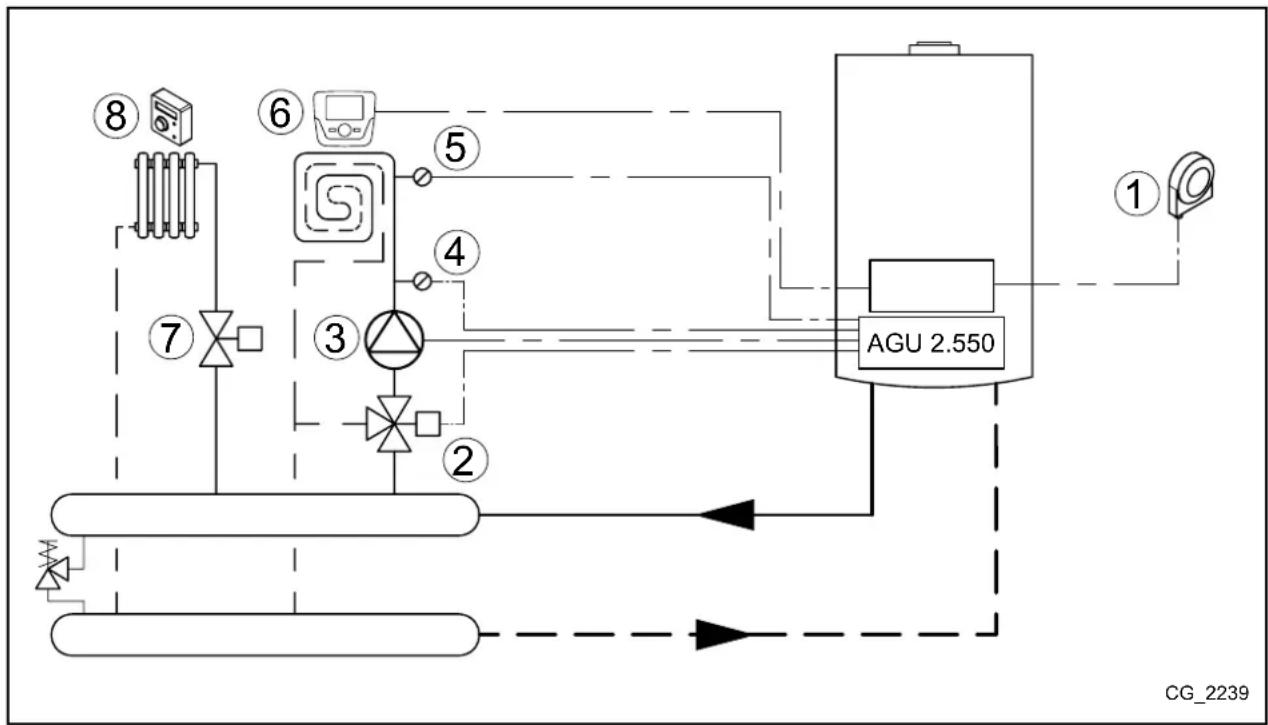

6.1 SCHEMA 1
Zone a bassé température avec unité d'ambiance - circuit de chauffage (1)
Zone a haute température avec thermostat d'ambiance - circuit de chauffage (2)
| 1 Sondere externe - bornier M2 (4-5) de chaudière | |
| 2 | Vanne de mélange zone basse température (QX21-N-QX22) |
| 3 Pompe circuit basse température (QX23-N) | |
| 4 Sondere circuit basse température (BX21-M) | |
| 5 Thermostat de sécurité (12V) circuit basse température (H2-M) | |
| 6 Appareil d'ambiance - bornier M2 (1-2-3) de chaudière | |
| 7 Électrozanne ou pompé zone haute température à alimentation externe | |
| 8 | Thermostat d'ambiance zone haute température (pour la connexion voir le paragraphe 8.1) |
Connector le thermostat de sécurité, pour protégé le circuit à basse température, à l'entrée H2 (H2-M) de l'accessoire AGU 2.550. En utilisant le Régulateur d'Ambiance, acceder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants :
| MENU | LIGNE DE PROGRAMME | PARAMÈTRE | VALEUR À CONFIGUGER | DESCRIPTION |
| CONFIGURATION | 5715 Circuit chauffage 2 Marche Activation di circuit de chauffage 2 | |||
| 5977 Fonction entrée H5 | Thermostat d'ambiance CC2 | Activation du thermostat pour le circuit 2 (bornier M1 (1-2) sur carte) | ||
| 6020 Fonction module d'extension 1 | Circuit chauffage 1 | Activation de la zone basse température | ||
| 6046 | Fonction de l'entrée H2 du module 1 | Thermostat de sécurité CC | Entrée H2 activée comme protection de la zone basse température | |
| CIRCUIT CHAUFFAGE 1 | 742 | Point de consigné départ avec thermostat d'ambiance | --- | Activation de la température de départ modulante (zone basse température) |
| 834 Tempes course servomoteur Déaut 180 s Temps de fermeture de la vanne de mélange | ||||
L'unité d'ambiance peut contröler directement la zone à bassé température en fonction de la température ambiente souhaitée dans le local. Lorsque, en tournant le bouton B, l'afficheur visualise la température de refoulement de la chaudière au lieu de la température ambiente 742 cette signifie que la configuration n'a pas été effectué correctement.

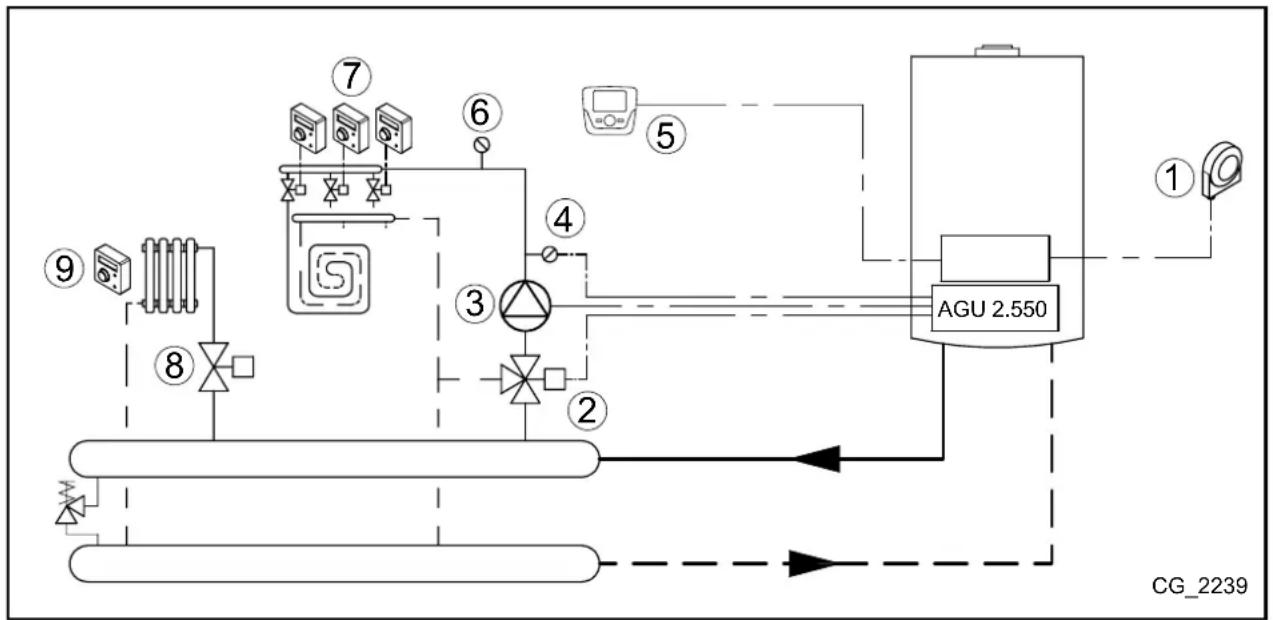

6.2 SCHEMA 2
Plusieurs zones à basse température avec thermostat d'ambiance et unité d'ambiance commune - circuit de chauffage (1)
Zone à haute température avec thermostat d'ambiance - circuit de chauffage (2)
| 1 Sonde externe - bornier M2 (4-5) de chaudière | |
| 2 | Vanne de mélange zone basse température (QX21-N-QX22) |
| 3 Pompe circuit basse température (QX23-N) | |
| 4 Sonde circuit basse température (BX21-M) | |
| 5 Appareil d'ambiance - bornier M2 (1-2-3) de chaudière | |
| 6 | Thermostat de sécurité circuit basse température (relier en série aux electromovannes, voir par. 8.4) |
| 7 Entrée thermostat d'ambiance (12V) zone basse température (H2-M) | |
| 8 Électrovanne ou pompe zone haute température à alimentation externe | |
| 9 Thermostat d'ambiance zone haute température (pour la connexion voir le paragraphe 8.1) | |
En utilisant le Régulateur d'Ambiance, acceder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants:
| MENU | LIGNE DE PROGRAMME | PARAMÈTRE | VALEUR À CONFIGURER | DESCRIPTION |
| CONFIGURATION | 5715 Circuit chauffage 2 Marche Activation | di circuit de chauffage 2 | ||
| 5977 Fonction entrée H5 | Thermostat d'ambiance CC2 | Activation du thermostat pour le circuit 2 (bornier M1 (1-2) dans chaudière) | ||
| 6020 | Fonction module d'extension 1 | Circuit chauffage 1 | Activation de la zone basse température | |
| 6046 | Fonction de l'entrée H2 du module 1 | Thermostat d'ambiance CC1 | Entrée H2 activée comme thermostat d'ambiance de la zone basse température | |
| CIRCUIT CHAUFFAGE 1 | 710 Consigne comport 35 °C | Point de consigne du local à chauffe (zone basse température) | ||
| CIRCUIT CHAUFFAGE 1 | 834 | Temps course servomoteur | Défaut 180 s | Temps de fermeture de la vanne de mélange |
En configurant la température de comport à la valeur maximum (35 °C) on assure le bon fonctionnement des zones à basse temperature. En effet, de cette façon, l'unité d'ambiance ne bloque pas la demande de chaleur des divers thermostats d'ambiance qui géront les sous-zones.
Dans ce cas, l'unité d'ambiance s'occappe de la gestion de l'installation à basse température mais elle ne peut pas être utilisée pour la gestion de la température de l'un des locaux. En tournant le bouton B, l'afficheur montre la température de départ de la chaudière. Le circuit de chauffage fonctionné à refoulement fixe.
Brancher un thermostat de protection de la zone à basse température en série à l'alimentation des électrovannes de zone de façon à fermer complètement le circuit en cas d'anomalie.
6.3 SCHEMA 3
Zones de bassé température - circuit de chauffage (1) et de haute température - circuit de chauffage (2) avec thermostat d'ambiance
| 1 Sondere externe - bornier M2 (4-5) de chaudière | |
| 2 | Vanne de mélange zone basse température (QX21-N-QX22) |
| 3 Pompe circuit basse température (QX23-N) | |
| 4 Sondere circuit basse température (BX21-M) | |
| 5 | Thermostat de sécurité circuit basse température (relier en série à la pompe de zone, voir par. 8.3) |
| 6 Entrée thermostat d'ambiance (12V) zone basse température (H2-M) | |
| 7 Électrovanne ou pompe zone haute température à alimentation externe | |
| 8 Thermostat d'ambiance zone haute température (pour la connexion voir le paragraph 8.1) | |
En utilisant le Régulateur d'Ambiance acceder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants:
| MENU | LIGNE DE PROGRAMME | PARAMÈTRE | VALEUR À CONFIGURER | DESCRIPTION |
| CONFIGURATION | 5715 Circuit chauffage 2 Marche Activation di circuit de chauffage 2 | |||
| 5977 Fonction entrée H5 | Thermostat d'ambiance CC2 | Activation du thermostat pour le circuit 2 (bornier M1 (1-2) dans chaudière) | ||
| 6020 Fonction module d'extension 1 | Circuit chauffage 1 | Activation de la zone basse température | ||
| 6046 | Fonction de l'entrée H2 du module 1 | Thermostat d'ambiance CC1 | Entrée H2 activée comme thermostat d'ambiance de la zone basse température | |
| CIRCUIT CHAUFFAGE 1 | 834 Temps course servomoteur Défaut 180 s Temps de fermeture de la vanne de mélange | |||
Il est recommandé de connecter le thermostat de protection de la zone à basse température en série à la pompe 3.
7. INSTALLATION DE CHAUFFAGE PAR ZONES
Lorsqu'il faut gerer des installations melangées, il est possible d'utiliser I'accessaire AGU 2.550 pour commander des pompes/électrovannes de zone, comme cela est illustré ci-après :
Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotechnique.
7.1 SCHEMA 4
Deux zones avec unité d'ambiance circuits de chauffage (1 et 2) et 1 zone avec thermostat d'ambiance circuit de chauffage (3).
| 1 | Sonde externe bornier M2 (4-5) de chaudière | 5 | Appareil d'ambiance circuit 2 bornier M2 (1-2-3) de chaudière |
| 2 | Électrovanne ou pompé de zone circuit 1 (QX21-N)* | 6 | Électrovanne ou pompé de zone circuit 3 à alimentation exter |
| 3 | Appareil d'ambiance circuit 1 bornier M2 (1-2-3) de chaudière 7 | Thermostat d'ambiance circuit 3 (pour la connexion voir le paragraphe 8.1) | |
| 4 | Electrovanne ou pompé de zone circuit 2 (QX22-N)* |
* L'accessoire AGU 2.550 n'est pas en mesure de commander directement une électrovanne à 3 fils. Il faut pour cela utiliser un relais avec un contact d'échange.
Les unités d'ambiance 3 et 5 sont connectées en parallèle.
Les unités d'ambiance peuvent contröler directement les zones respectives en fonction de la température ambiente désirée dans les locaux. En utilisant le Régulateur d'Ambiance, acceder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants :
| MENU | LIGNE DE PROGRAMME | PARAMÈTRE | VALEUR À CONFIGURER | DESCRIPTION |
| CONFIGURATION | 5715 | Circuit chauffage 2 | Marche | Activation di circuit de chauffage 2 |
| 5721 | Circuit chauffage 3 | Marche | Activation di circuit de chauffage 3 | |
| 5977 Fonction entrée H5 | Thermostat d'ambiance CC3 | Activation du thermostat pour le circuit 3 (bornier M1 (1-2) sur carte) | ||
| 6020 | Fonction module d'extension 1 | Multifonction | - | |
| 6030 | Sortie relais QX21 module 1 | Pompe CC1 Q2 | Contrôle de la pompe/électrovanne du circuit 1 | |
| 6031 | Sortie relais QX22 module 1 | Pompe CC2 Q6 | Contrôle de la pompe/électrovanne du circuit 2 | |
| CIRCUIT CHAUFFAGE 1 | 742 | Point de consigne départ avec thermostat d'ambiance | --- | Activation de la température de départ modulante (circuit de chauffage 1) |
| CIRCUIT CHAUFFAGE 2 | 1042 | Point de consigne départ avec thermostat d'ambiance | --- | Activation de la température de départ modulante (circuit de chauffage 2) |
Les unités d'ambiance peuvent contröier directement les zones respectives en fonction de la température ambiente désirée dans les locaux. Lorsque, en tournant le bouton B, l'afficheur visualise la température de refoulement de la chaudière au lieu de la température ambiente, cela signifie que la configuration des paramètres 742 et 1042 n'a pas été effectuee correctement.
7.2 SCHEMA 5
Trois zones avec unité d'ambiance (circuits de chauffage 1, 2 et 3)
| 1 | Sonde externe - bornier M2 (4-5) de chaudière | 5 | Apparil d'ambiance circuit 2 - bornier M2 (1-2-3) de chaudière |
| 2 | Électrovanne ou pompe de zone circuit 1 (QX21-N)* | 6 | Électrovanne ou pompe de zone circuit 3 (QX23-N)* |
| 3 | Apparil d'ambiance circuit 1 - bornier M2 (1-2-3) de chaudière | 7 | Apparil d'ambiance circuit 3 - bornier M2 (1-2-3) de chaudière |
| 4 | Électrovanne ou pompe de zone circuit 2 (QX22-N)* |
* L'accessoire AGU 2.550 n'est pas en mesure de commander directement une électrovanne à 3 fils. Il faut pour cela utiliser un relais avec un contact d'échange.
Les unités d'ambiance 3, 5 et 7 sont connectées en parallele.
Les unités d'ambiance peuvent contröler directement les zones respectives en fonction de la température ambiente désirée dans les locaux. En utilisant le Régulateur d'Ambiance, acceder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants :
| MENU | LIGNE DE PROGRAMME | PARAMÈTRE | VALEUR À CONFIGURER | DESCRIPTION |
| CONFIGURATION | 5715 | Circuit chauffage 2 | Marche | Activation di circuit de chauffage 2 |
| 5721 | Circuit chauffage 3 | Marche | Activation di circuit de chauffage 3 | |
| 5977 | Fonction entrée H5 | Sans | Désactivation du thermostat sur bornier M1 (1-2) dans chaudière | |
| 6020 | Fonction module d'extension 1 | Multifonction | - | |
| 6030 | Sortie relais QX21 module 1 | Pompe CC1 Q2 | Contrôle de la pompe/électrovanne du circuit 1 | |
| 6031 | Sortie relais QX22 module 1 | Pompe CC2 Q6 | Contrôle de la pompe/électrovanne du circuit 2 | |
| 6032 | Sortie relais QX23 module 1 | Pompe CC2 Q20 | Contrôle de la pompe/électrovanne du circuit 3 | |
| CIRCUIT CHAUFFAGE 1 | 742 | Point de consigne départ avec thermostat d'ambiance | --- | Activation de la température de départ modulante (circuit de chauffage 1) |
| CIRCUIT CHAUFFAGE 2 | 1042 | Point de consigne départ avec thermostat d'ambiance | --- | Activation de la température de départ modulante (circuit de chauffage 2) |
| CIRCUIT CHAUFFAGE 3 | 1342 | Point de consigne départ avec thermostat d'ambiance | --- | Activation de la température de départ modulante (circuit de chauffage 3) |
Les unités d'ambiance peuvent contröler directement les zones respectives en fonction de la température ambiente désirée dans les locaux. Lorsque, en tournant le bouton B, l'afficheur visualise la température de refoulement de la chaudière au lieu de la température ambiente, cela signifie que la configuration des paramétres 742 e 1042 n'a pas été effectué correctement.
8. BRANCHEMENT ÉLECTRIQUE DU THERMOSTAT D'AMBIANCE
La température de fonctionnement est identique pour tous les circuits.
Les relais peuvent etre remplacés par des vannes equipées de micro-interrupteurs de fin de course et inversement.
8.1 CAS - 1 - Branchement d'un thermostat d'ambiance simple dans une zone à haute température.
Connector le thermostat d'ambiance au réseau de distribution électriche externe (230 V) qui alimenttera la vanne de zone (ou pompe) et la bobine du relais et connecter le contact du relais au bornier M1 (1-2) de la chaudière.
8.2 CAS - 2 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à haute température.
Connector les thermostats d'ambiance en parallèle au réseau de distribution électrique externe (230 V) qui alimenteront les vannes de zone (ou les pompes) et les bobines des relais et connecter les contacts des relations en parallèle au bornier M1 (1-2) de la chaudière.
8.3 CAS - 3 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température.
Connector les thermostat d'ambiance en parallèle au réseau de distribution électrique externe (230 V) qui alimenteront les vannes de zone (ou les pompes) et la bobine du relais et connecter le contact du relais aux bornes H2-M de l'AGU 2.550.
Brancher un thermostat de protection de la zone à basse température en série à l'alimentation des electrovannes de zone de façon à fermer complètement le circuit en cas d'anomalie.
8.4 CAS - 4 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température avec micro-interrupteurs de fin de course dans les vannes de zone.
Connector les thermostats d'ambiance en parallèle au réseau de distribution électrique externe (230 V) qui alimentent les vannes de zone et brancher les contacts des micro-interrupteurs en parallèle aux bornes H2-M de l'AGU 2.550.
Brancher un thermostat de protection de la zone à basse température en série à l'alimentation des electrovannes de zone de façon à fermer complètement le circuit en cas d'anomalie.
9. INSTALLATION SOLAIRE D'EAU CHAUBE SANITAIRE
Dans cette configuration, l'accessoire AGU 2.550 est en mesure de gerer la pompe du circuit solaire, la sonde du collecteur et la sonde du ballon d'eau chaude (relative au circuit solaire) selon le schema suivant :
| 1 | sonde ballon solaire B31 (BX22-M) | 3 | pompe circuit solaire Q5 (QX23-N) |
| 2 | sonde collecteur solaire B6 (BX21-M) | 4 | sonde ballon B3 - bornier M2 (9-10) dans chaudière |
Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotechnique.
En utilisant le Régulateur d'Ambiance, acceder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants:
| MENU | LIGNE DE PROGRAMME | VALEUR À CONFIGURER | DESCRIPTION |
| CONFIGURATION | 6020 Solaire ECS | Activation de la fonction solaire |
Ci-après la liste des paramètres utilisables. En cas d'utilisation de panneaux solaires munis de tubes sous vide, activer la fonction de protection spécifique (paramètres 3830, 3831):
| MENU | LIGNE DE PROGRAMME | VALEUR DESCRIPTION |
| CONFIGURATION | 3810 Défaut 8°C | Différence de température entre collecteur et sonde solaire ballon pour activation pompe solaire |
| 3811 Défaut 4°C | Différence de température entre collecteur et sonde solaire ballon pour arrêt pompe solaire | |
| 3850 Défaut "----" | Température au-dessus de laquelle la pompe du collecteur est activée (uniquement si la température maximum du ballon n'est pas atteinte) |
Acceder au menu 3
(paragraphe 5.2)
| SOLAIRE | 3830 Défaut "----" | Temps maximum blocage pompe solaire si la température du collecteur atteint sa valeur maximum (paramètre 3850) dans le temps minimum de circulation (paramètre 3831) | |
| 3831 Défaut 30s Temps minimum de circulation pompe collecteur | |||
Le symbole affiche signale que la pompe de l'installation solaire est en fonctionnement pour chauffer le ballon.
10.PROGRAMMATIONPARAMÉTRES
10.1 INSTALLATION DE CHAUFFAGE
| Panneau de commande | MENU CIRCUIT CHAUFFAGE CR 1, 2, 3 | Valeur d'usine | Minimum | Maximum | |||
| CR1 | CR2 | CR3 | |||||
| 700 | 1000 | 1300 | Éteint-protection antigel d'ambiance : la chaudière s'allume lorsque la température ambiente est < 6 °CAutomatique : la température du local àchauffer dépend de la plage horsere sélectionnéeRéduit : la température du local àchauffer correspond à la température modeRéduitConfort : la température du local àchauffage correspond à la températureConfort | - | Confort | - | |
| 710 | 1010 | 1310 | Température ambiente de comfort | °C | 20 | Réduite | Comfort maximum |
| 712 | 1012 | 1312 | Température ambiente mode Réduit | °C | 16 | Fluide anti-gel | Comfort |
| 714 | 1014 | 1314 | Température ambiente mode Antigel | °C | 6 | 4 | Réduite |
| 720 | 1020 | 1320 | Sélection de la courbe climatique pour sonde externe | - | 1,5 | 0,1 | 4 |
| 730 | 1030 | 1330 | En présence de sonde externe et avec le mode de fonctionnement automatique, on a le contrôle automatique du chauffage (ON-OFF) en fonction de la température (externe) sélectionnée | °C | --- | 8 | 30 |
| 740 | 1040 | 1340 | Valeur minimum de départ(p. ex. avec la fonction de départ modulante active) | °C | 25 | 8 | Consignemax |
| 741 | 1041 | 1341 | Valeur maximum de départ(p. ex. avec la fonction de départ modulante active) | °C | 80 | Consignemini | 95 |
| 742 | 1042 | 1342 | Température de départ en présence d'unité d'ambiance( --- = activation départ modulant) | °C | 80 | Consignemini | Consignemax |
| 750 | 1050 | 1350 | Importance de la température ambiente par rapport à la température externeret inversement (fonction influence de l'ambiance) :--- %: climatique pure1 ÷ 99 % : climatique avec compensation ambiente100 % : ambiente pure | % | 50 | 1 | 100 |
| 760 | 1060 | 1360 | Différentiel d'accret de la chaudière en fonction de la température ambiente désirée | °C | 0,5 | 0,5 | 4 |
| 809 | 1109 | 1409 | La pompé de la chaudière et la pompe du circuit restent actives 24h | - | non | - | - |
| 834 | 1134 | 1434 | Temps de fermeture de la vanne de mélange pour la basse température | s | 180 | 30 | 873 |
| 850 | 1150 | 1450 | Il est commandé d'utiliser la fonction « Manuel » | - | arrêt | ||
| 851 | 1151 | 1451 | Température de départ à laquelle la fonction sèche-chape | °C | 25 | 0 | 95 |
| 855 | 1155 | 1455 | Température de départ actuelle de la fonction sèche-chape | °C | - | - | - |
| 856 | 1156 | 1456 | Jour de la semaine lors de l'activation de la fonction sèche-chape | - | - | - | - |
CR = Circuit de chauffage
10.2 INSTALLATION EAU CHAUBE SANITAIRE
| Panneau de commande | MENU CIRCUIT SANITAIRE | Valeur d'usine Minimium Max | ||
| 1600 | Type de fonctionnementArrêt = point de consigné égal à consigne antigelMarche = point de consigne nominaleco = préchauffage désactivé | - | marche -- | |
| 1610 Point deconsigne nominal du circuit sanitaire °C 60 35 60 | ||||
| 1612 | Point de consigne du circuit sanitaire réduit | °C | 35 | 8 |
| 1620 | Activation de la programmation hora | - | 24h/24 | - |
| 1640 | Type de fonctionnement de la fonction anti-légionellose :ArrêtPériodiqueJour de semaine fixe | - | arrêt | -- |
| 1641 Jours entre une fonction anti-légionellose et l'autre (1 ÷ 7) | - | 7 | - | - |
| 1642 Jour de la fonction anti-légionellose (de lundi à dimanche) | - | Lundi | - | - |
| 1644 | Heure de début de la fonction anti-légionellose | - | --- | - |
| 1660 | Mode d'utilisation de la pompé de recirculation ECS | - | Libération ECS | - |
| 1663 | Température à laquelle la pompé de recirculation ECS s'accrite | °C | 45 | 8 |
10.3 PARAMÉTRES DIVERS
| Panneau de commande | MENU DE CONFIGURATION | Valeur d'usine | |
| 5710 | Activation di circuit de chauffage 1 | marche | |
| 5721 | Activation di circuit de chauffage 3 | arrêt | |
| 5730 | Configuration de la sonde ECS en fonction du type de chaudière(accumulation ou instantanée) | ||
| 5731 | Type d'actionneur pour le contrôle de la priorité ECS | Vanne directionnelle | |
| 5970 | Capteur de priorité ECS (pour chaudières de type instantané) | - | |
| 5971 | Position du contact au repos | - | |
| 5973...5976 | Paramètres pour la détermination du début d'eau du prélèvement sanitaire | - | |
| 5977 | Entrée pour thermostat d'ambiance d'un des circuits de chauffage | Thermostat d'ambiance zone 1 | |
| 5978 | - | ||
| 6020 | Multifonction : il est possible de configurer manuellement les entrées et les sortiesCircuit chauffage 1, 2 ou 3 : gère une zone mélangée (1, 2 ou 3 - chapitre 6)Régulateur temp. retour : pas utilisé | - | |
| 6021 | - | ||
| 6022 | Solaire ECS : gère une installation solaire avec 2 sondes et une pompe (chapitre 8)Régulateur/pompe première : pas utilisé | - | |
| 6024 | Pas utilisés | - | |
| 6026 | - | ||
| 6028 | - | ||
| 6030...6038 | Voir chapitre 10 | - | |
| 6040...6045 | Voir chapitre 10 | - | |
| 6046...6068 | Voir chapitre 10 | - | |
| 6097 | Type de sonde utilisé pour le collecteur solaire | Pt 1000 | |
| 6200 | Enregistrement de toutes les sondes connectées dans la sonde et dans les accessoires (paragraphe 5.2) | - | |
| 6212 | Information producteur | - | |
| 6213 | Information producteur | - | |
| 6215 | Information producteur | - | |
| 6217 | Information producteur | - | |
| 6230 | Information producteur | - | |
| 6231 | Information producteur | - | |
| 6704 | Activation visualisation code interne | oui | |
| 6705 | Code interne de l'erreur actuellément présente | - | |
| 6706 | Phase du brûleur où l'erreur est apparue | - | |
| 6710 | RAZ d'une alarme externe (chapitre 10) | non | |
| 6800 | Dernière erreur survenue | - | |
| 6805 | Code interne de la的最后一erreir erreur survenue | - | |
| 6806 | Phase du brûleur de la的最后一erreir erreur survenue | - | |
| de 6810 à 6996 | Journal des erreurs précédentes | - | |
Les configurations illustrées sont valables également pour les autres relais/sondes/entrees de la carte, comme par exemple le reliais QX1 (ligne 5890) ou les sondes BX2 (ligne 5931) et BX3 (ligne 5932).
11. AUTRES FONCTIONS
En plus des paramétrages précédemment décrits, il est possible de configurer les entrées et les sorties en fonction des exigences de l'installation. Les exemples suivants montrent la sortie relais QX21 et la sonde BX21 de l'accessoire, mais cela est également valable pour les reliats QX22, QX23 et la sonde BX22. Dans tous les cas, il est nécessaire de régler l'accessoire sur « Multifonction
| MENU Ligne | DE PROGRAMME PARAMÉTRE VALEUR À CONFIGUGER DESCRIPTION |
| CONFIGURATION | 6020 Fonction module d'extension 1 Multifonction Activation de la fonction solare |
11.1 POMPE DE RECIRCULATION ECS
En cas d'utilisation d'unallon pour l'eau chaude sanitaire, il est possible de controller la pompe de recirculation. L'activation de la fonction est liée à la programmation horaire de l'ECS. Pour réduire les pertes de circulation, la fonction active la pompe pendant 10 minutes, suivie d'une pause de 20 minutes. Se servir du panneau de commande pour acceder au menu 2, comme cela est décrit au chapitre 5 :
| MENU Ligne | DE PROGRAMME VALEUR DESCRIPTION | ||
| CONFIGURATION | 6030 | Pompe bouclage ECS Q4 | Activation de la pompe de recirculation ECS ( sortie relais QX21) |
| 6040 | Sonde circulation ECS B39 | Activation de la sonde de recirculation ECS (sonde BX21) | |
| EAU CHAUBE SANITAIRE | 1663 | d'usine = 45 °C | Température circuit ECS en-dessous de laquelle la pompe est activé (consigne de recirculation) |
11.2 INSTALLATION SOLAIRE POUR PISCINE
Le chauffage de la piscine à l'aide de panneaux solaires peut avoir lieu de la façon suivante.
| 1 | Sonde ballon solaire B31 (BX22-M) | 5 | Pompe de la piscine (QX21-N) |
| 2 | Sonde collecteur solaire B6 (BX21-M) | 6 | Sonde de retour chauffage piscine - bornier M2 dans chaudière |
| 3 | Pompe circuit solaire Q5 (QX23-N) | 7 | Piscine |
| 4 | Sonde ballon B3 - bornier M2 (9-10) de chaudière | ||
Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotechnique.
Effectuer la configuration comme cela est decrit au chapitre 8. Le système est maintainant configuré pour l'utilisation des panneaux solaires pour l'eau chaude sanitaire. Se servir du panneau de commande pour acceder au menu 2, comme cela est decrit au chapitre 5:
| MENU | LIGNE DE PROGRAMME | VALEUR | DESCRIPTION |
| CONFIGURATION | 5931 | Sonde piscine B13 | Activation de la sonde de la piscine (Entrée sonde BX2) |
| 6030 | Ppe/vanne piscine sol K18 | Activation de la pompe pour rechauffer la piscine (Sortie relatais QX21) | |
| EAU CHAUBE SANITAIRE | 6046 | Libération piscine, solaire | Activation pour le chauffage de la piscine (par exemple, avec flotteur ou commande manuelle) |
L'utilisation du contact H2 est importante car elle assure le bon fonctionnement du système en permettant l'échange de chaleur avec la piscine seulement si celle-ci le permet. S'assurer ensuite que la piscine est réalisée d'eau et fonctionnelle.
11.3 DEMANDE DE CHALEUR GÉNÉRALE
Une commande de chaleur générale est une demande qui ne provient pas de l'un des trois circuits de chauffage disponibles et/ou du circuit d'ECS. Cette demande est appelée demandé appeareil et sert pour fournir de la chaleur à des unités externes, comme par exemple pour chauffer l'eau d'une piscine.
Pour activer cette fonction, il est nécessaire de procéder à la configuration suivante. Se servir du panneau de commande pour acceder au menu 2, comme cela est décrit au chapitre 5:
| MENU | LIGNE DE PROGRAMME | PARAMÈTRE VALEUR DESCRIPTION | |
| CONFIGURATION | 6030 Sortie relais QX21 module 1 | Ppe circuit. consomm. 1 Q5 | Activation de la pompe pour la demande externe 1 |
| CIRCUIT | 6046 Fonction entrée H2 module 1 | Demande circuit consomm. 1 | Contact pour la demande externe 1 |
| CONSOMMATEURS 1 | 1859 | Point de consigné température de départ chauffage circuit consomm. 1 | valeur d'usine = 70 °C |
| Température de départ chauffage pour la demande externe 1 |
Si la demande d'un apparéil est fournie par le biais d'un signal analogique 0-10 V, il faut régler le paramètre 6046 sur « Demande apparéil CR1 10V » Il faut en outre régler la caractéristique du signal en utilisant les paramètres :
| 6049 | Valeur tens. 1 H2 module 1 | 6050 | Valeur fonct. 1 H2 module 1 | 6051 | Valeur tens. 2 H2 module 1 | 6052 | Valeur fonct. 2 H2 module 1 |
11.4 AUTRES CONFIGURATIONS
Ci-après d'autres configurations représentées de façon succincte :
Relais QX21
| Sortie d'alarme K10 Alarme (p. | ex.: copropriété) |
| Pompe primaire Q14 Pompe activée à chaque demande de chauffage ou demande externe | |
| Programme horsaire 5 K13 Cont. | act commandé par le « programme horsaire aux » |
| Demande rafraîch. K28 Demande | de froid par le circuit du froid 1 |
| Remplissage d'eau K34 | Vanne de chargement automatique chaudière |
| Arrêt ventilateur K38 | Commande ventilateur externe |
Sonde BX21
| Sonde gallon stockage B4 | Sonde gallon pour le chauffage (supérieur) |
| Sonde gallon stockage B41 | Sonde gallon pour le chauffage (inférieur) |
| Sonde gallon stockage B42 | Troisième sonde gallon pour chauffage (à la moitié du gallon) |
Entree H2
| Message erreur/alarme Signal d'alarme externe | |
| Interrupteur débit chaudière | Commande fluxostat de chaudière (à utiliser uniquement si elle n'est pas dejareshenu la chaudière) |
| Thermostat chaudière | Commande thermostat de chaudière (à utiliser uniquement si elle n'est pas dejareshenu dans la chaudière) |
| Demande circ. consom.1 10V | Demande externe 1 avec signal 0-10V (*) |
| Mesure de pression 10V | Mesure de pression avec signal 0-10V (*) |
| Puisance prescrite 10V | Réglage de la puissance de la chaudière en fonction du signal 0-10V (*) |
- Pour pouvoir utiliser les fonctions, il est nécessaire de configurer la caractéristique du signal analogique en utilisant les paramétresprésents dans le menu Configuration du Régulateur d'Ambiance :
| 6049 | Valeur tens. 1 H2 module 1 | 6050 | Valeur fonct. 1 H2 module 1 | 6051 | Valeur tens. 2 H2 module 1 | 6052 | Valeur fonct. 2 H2 module 1 |
12. LIST DES ANOMALIES
| E | Anomalie Description | anomalie |
| 10 Capteur sonde extérieure | Circuit de chauffage activé sans aucune commande (thermostat, apparéil d'ambiance ou apparéil externe) ou sonde externe en panne | |
| 84 | BSB, conflit d'adresse | 2 apparéils d'ambiance ou plus configurés pour le même circuit de chauffage |
| 98 | Module additionnel 1 | Accessoires AGU 2.550 non détecté ou non reconnu |
| 99 | Module additionnel 2 | Accessoires AGU 2.550 non détecté ou non reconnu |
| 373 | Module additionnel 3 | Accessoires AGU 2.550 non détecté ou non reconnu |
| 30 Snde départ 1 Sonde du circuit | mélangié 1 non détectée | |
| 32 Snde départ 2 Sonde du circuit | mélangié 2 non détectée | |
| 260 Snde départ 3 Sonde du circuit | mélangié 3 non détectée | |
| 335 BX21 aucune fonction Sonde | BX21 non configurée | |
| 336 BX22 aucune fonction Sonde | BX22 non configurée | |
| 324 BX mêmes capteurs Deux sordes ou plus sont configurées pour la même fonction | ||
| 52 Sonde ECS 2 Sonde sanitaire | solaire non détectée | |
| 73 Sonde collecteur 1 Sonde collecteur solaire non détectée | ||
| 57 Sonde circulation ECS Sonde de circulation ECS non détectée | ||
| 243 Sonde piscine Sonde de la piscine non détectée | ||
| 25 | Sonde chaudière au bois | Sonde de la chaudière à biomasse non détectée |
| 346 | Pompe chaud. Q10absente | Pompe de la chaudière à biomasse non détectée |
13. CARACTERISTIQUES TECHNIQUES
| Alimentation | Tension d'alimentation | 230 VCA (± 10 %) | ||||
| Fréquence de fonctionnement | 50/60 Hz | |||||
| Puisance absorbée | 4 VA | |||||
| Fusible d'alimentation (alimentation et sorties) | max. 10 AT | |||||
| Câblage | fil rigide ou flexible (torsadé ou à embout) | - | ||||
| unipolaire | 0,5 ÷ 2,5 mm² | |||||
| bipolaire | 0,5 ÷ 1,5 mm² | |||||
| Données fonctionnelles | Classe logiciel | A | ||||
| Mode d'opération EN 60 730 | 1b (opération automatique) | |||||
| Entrées | Entrée numérique H2 | - | ||||
| très BASSE tension de sécurité pour contact propre | - | |||||
| contact en basse tension | - | |||||
| tension avec contact ouvert | 12 V CC | |||||
| courant avec contact fermé | 3 mA CC | |||||
| Entrée analogique H2 | - | |||||
| très BASSE tension de protection | - | |||||
| plage | 0 ÷ 10 VCC | |||||
| résistance interne | > 100 kΩ | |||||
| Entrée L | 230 VCA (± 10%) | |||||
| résistance interne | > 100 kΩ | |||||
| Entrée capteurs BX21, BX22 | NTC 10k | |||||
| câbles de raccordement admis (cuivre) - section | mm² | 0,25 | 0,5 | 0,75 | 1,0 | |
| longueur maximum | m | 20 40 | 60 80 | 120 | ||
| Sorties | Relais de sortie | - | ||||
| plage de courant | 0,02 ÷ 2 (2) A CA | |||||
| courant d'appli maximaum | 15 A pour ≤ 1 s | |||||
| courant maximum (pour tous les relais) 6 ACA | ||||||
| plage de tension | 24 ÷ 230 VCA (pour contact propre) | |||||
| Interface | BSB | connexion avec 2 câbles, non interchangeables | ||||
| longueur unité de base - dispositifs périphériques | max. 150 m | |||||
| longueur totale | max. 300 m (capacité maximum du cable 60 nF) | |||||
| section du cable | 0,5 mm² | |||||
| N° maximum de chaudière pouvant être connectées en cascade | 16 | |||||
INHALT
8.3 CAZUL 3 - Conectarea termostatel de ambient pour ou instalatie cu mai multe zone de joasa temperatura .97
8.4 CAZUL 4 - Conectarea termostatelor de ambient pursuant o instalatie cu mai multe zone de joasa temperatura
cu valve de zona dotate cu microintrerupatoare de sfarsit de cursa 98
9. INSTALATIA SOLARADEPREPARAREAPEICALDE MENAJERE 98
10. SETAREAPARAMETRILOR 99
10.1 INSTALATIA DE INCALZIRE 99
10.2 INSTALATIA DE APÁ CALDA MENAJERA 100
11. FUNCII 101
11.1 POMPDA DE CIRCULATIE A CIRCUITULUI DE APA CALDA MENAJERA 101
11.2 INSTALATIA SOLARÄ PENTRU PISCINA 101
11.3 CERERE DE CALDURA GENERICA 102
11.4 ALTE CONFIGURÄRl 102
12. LISTÄ ANOMALII 103
13. CHARACTERISTIC TEHNICE 103
Partes électricas en tension, peligro de descargas électricas.
