SPL300 - Recepteur Skytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur / Amplificateur stéréo
Marque	Skytec
Modèle	SPL300
Puissance de sortie stéréo max	2 x 150 W
Impédance de charge minimale	4 Ω
Connecteurs d'entrée	2 x Cinch (RCA)
Connecteurs de sortie	Borniers haut-parleur
Sensibilité d'entrée	775 mV
Impédance d'entrée	10 kΩ
Bande passante	20 Hz - 20 kHz ±3 dB
Distorsion (THD+N)	< 0.5 %
Rapport signal/bruit	> 95 dB
Cross-talk	> 82 dB à 1 kHz
Voyants	Clip, Signal, Power
Alimentation secteur	220-240 V~ / 50 Hz
Fusible	T1 A
Dimensions (L x P x H)	482 x 290 x 88 mm
Poids	3.2 kg
Fonctions principales	Réglages de volume A/B, indicateurs LED, protection contre les clips
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser d'aérosols
Sécurité	Éteindre avant branchement ; éviter l'humidité ; ne pas exposer à des SPL >85 dB
Pièces détachées et réparabilité	Contacter un technicien qualifié ; ne pas réparer soi-même

FOIRE AUX QUESTIONS - SPL300 Skytec

Quelle est la puissance de sortie du Skytec SPL300 ?

Le SPL300 délivre une puissance de sortie stéréo de 2 x 150 W en maximum.

Quelle impédance de haut-parleur puis-je utiliser avec le SPL300 ?

L'impédance de charge minimale est de 4 Ω. Utilisez des haut-parleurs d'au moins 4 Ω pour éviter d'endommager l'amplificateur.

Comment brancher des sources audio sur le SPL300 ?

Branchez la sortie de votre table de mixage ou source audio aux prises d'entrée RCA (Cinch) situées à l'arrière de l'amplificateur.

Que signifie le voyant CLIP ?

La LED CLIP s'allume ou clignote en cas de distorsion sonore due à un niveau d'entrée trop élevé. Diminuez le volume pour éviter d'endommager les enceintes.

Quelles sont les précautions de sécurité importantes ?

Éteignez toujours l'amplificateur avant de brancher/débrancher des câbles, ne l'exposez pas à l'humidité, évitez une exposition prolongée à des niveaux sonores supérieurs à 85 dB, et ne placez pas de liquides ou bougies sur l'appareil.

Le SPL300 peut-il être utilisé en extérieur ?

Non, il est conçu pour une utilisation en intérieur uniquement. Ne l'utilisez jamais dans des pièces humides ou en extérieur pour éviter tout risque de choc électrique ou de dommage.

Comment entretenir et nettoyer l'amplificateur ?

Utilisez un chiffon sec pour nettoyer le boîtier. N'utilisez pas d'aérosols ou de produits liquides qui pourraient endommager les interrupteurs ou les composants internes.

Quelles sont les dimensions et le poids du SPL300 ?

L'appareil mesure 482 x 290 x 88 mm (L x P x H) et pèse 3,2 kg. Il est conçu pour être monté en rack 19 pouces.

Que faire en cas de dysfonctionnement ?

N'essayez pas de réparer l'appareil vous-même. Contactez un technicien qualifié ou votre revendeur. Toute intervention non autorisée annule la garantie.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil dans les ordures ménagères. Déposez-le dans un point de collecte spécifique pour le recyclage des déchets électroniques.

MODE D'EMPLOI SPL300 Skytec

Nous vous remercions d'avoir acheté cet ampli SPL. Veuillez lire la notice avec attention avant tout usage.

INSTRUCTIONS DE SECURITE

• DOMMAGES SUR L'AUDITION : Les enceintes génèrent des pressions sonores élevées pouvant causer des troubles de l'audition parmi les utilisateurs, le personnel, le public. Veillez à éviter toute exposition prolongée à des SPL supérieurs à 85 dB.
• Assurez-vous que l'amplificateur est éteint lorsque vous branchez et débranchez l'enceinte.
• Ne surchargez pas l'amplificateur ou les enceintes pour éviter tout dommage sur les composants.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Si la prise secteur et / ou le cordon secteur sont endommagés, ils doivent être remplacés par un technicien qualifié.
• Reliez l'amplificateur à une prise secteur 220-240 V\~/50 Hz) avec fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.
• Pendant le fonctionnement, le boîtier est très chaud. Ne le touchez pas pendant le fonctionnement et juste après.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.

• Ne forcez pas les réglages.

• Ne placez pas de bougie par exemple sur le dessus - RISQUE D'INCENDIE.

• Assurez-vous que l'amplificateur est installé sur une surface solide et stable.
• Ne placez pas de liquide sur l'amplificateur, protégez-le de l'humidité. Elle peut limiter considérablement la durée de vie.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur.
• N'essayez pas de réparer l'appareil vous-même. Seul un technicien qualifié et autorisé peut effectuer les réparations.
• Avant d'allumer l'amplificateur, mettez les réglages de volume sur le minimum.
• Conservez toujours l'appareil hors de la portée des enfants.
• Eteignez l'appareil avant de le débrancher et / ou de débrancher les appareils reliés. Débranchez toujours l'ensemble des cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas endommagé, que personne ne peut y marcher dessus Vérifiez-le avant toute utilisation.

Protégez l'environnement. Recyclez l'emballage.

Ne jetez pas l'appareil dans la poubelle domestique, déposez-le dans un point de collecte spécifique ; de nombreux éléments sont recyclables.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. SkyTronic ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

Branchements

Avant toute manipulation, vérifiez les caractéristiques de l'amplificateur et assurez-vous qu'elles sont compatibles avec vos enceintes. Faites particulièrement attention à la puissance et à l'impédance. Assurez-vous que l'amplificateur est éteint avant d'allumer les enceintes.

ATTENTION : Respectez la polarité (+/-). Les conducteurs de même couleur doivent être reliés au même signe de chaque côté, il faut que le + de l'amplificateur soit relié au + de l'enceinte. Si les branchements sont inversés, la qualité sonore sera diminuée. Utilisez uniquement des câbles haut-parleur de qualité, définis pour la puissance et la distance entre l'amplificateur et les enceintes.

DESCRIPTIF :

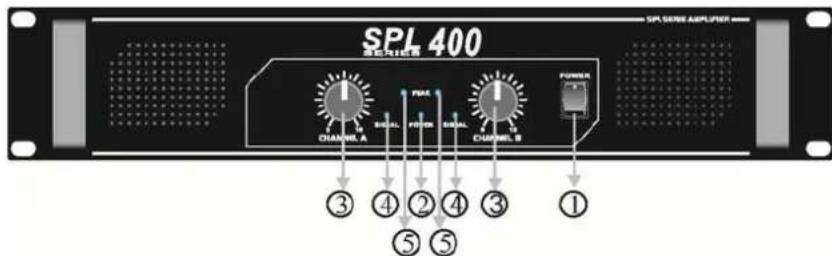

Face avant

SPL 400 SPS SENSSE AMPLIFIER CHANNEL A PWR CHANNEL B POWER ③ ④ ② ④ ③ ① ⑤ ⑤

1. Interrupteur secteur
2. LED Power on/off
3. Réglage volume canal A & B
4. LED Signal canal A & B
5. LED Clip

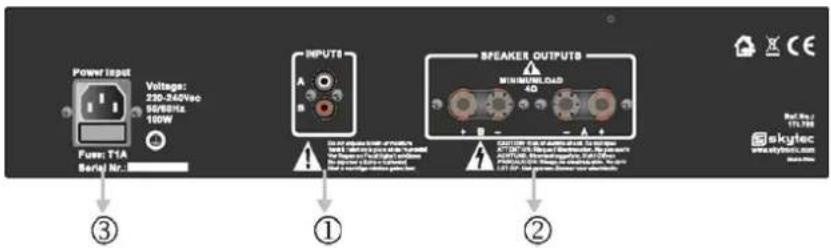

1. Entrées canal A & B (RCA)
2. Sortie canal A & B
3. Prise secteur et porte fusible

FONCTIONNEMENT

1. Reliez le système haut-parleur (impédance minimale 4 ohms) avec une puissance suffisante aux borniers de sortie de l'amplificateur.
2. Reliez la sortie de la table de mixage (ou autre signal source adéquat) aux prises d'entrée correspondantes de l'amplificateur.
3. Reliez le cordon secteur à une prise secteur.
4. Mettez les réglages de gain sur le minium et allumez l'amplificateur.
5. Réglez les réglages de volume au niveau souhaité. Attention : si le signal audio d'entrée est trop élevé, des distorsions peuvent apparaître, la LED CLIP brille. Si elle brille en continu ou clignote, il faut diminuer le niveau.

Pour un fonctionnement durable et sans problèmes, respectez les points ci-dessous :

• Assurez-vous que tous les branchements d'entrée et de sortie sont corrects et bien effectués.
• La capacité des haut-parleurs doit correspondre à la sortie de l'amplificateur.
• Utilisez toujours l'amplificateur dans un endroit correctement ventilé.
• Protégez l'appareil de tout choc.
- Ne branchez pas et ne débranchez pas les haut-parleurs pendant le fonctionnement de l'enceinte. Cela pourrait endommager sérieusement l'amplificateur.

CARACTERISTIQUES TECHNIQUES

		SPL 300 SPL 400
Puissance de sortie stéréo max. 2 x 150 W 2 x 200 W
Impédance de charge min. 4 Ohm
Connecteurs	Entrée	Cinch Buchse
Sortie Lautsprecherklemmeiste
Sensibilité d'entrée 775 mV
Impédance d'entrée 10 K min.
Bande passante 20 Hz - 20 KHz ±3 dB
THD +N		< 0.5 %
Rapport S/B		>95 δB
Cross-talk		>82δB ατ 1KHζ
Voyants		Clip / Signal / Power
Alimentation secteur		220~240 Vac(Euro) / 50 Hz
Fusibles		T1 A
Dimensions (L X P X H)		482 X 290 X 88mm
Poids		3.2 kg
