SPL300 - Recepteur Skytec - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor / Amplificador estéreo
Marca	Skytec
Modelo	SPL300
Potencia de salida estéreo máx	2 x 150 W
Impedancia de carga mínima	4 Ω
Conectores de entrada	2 x Cinch (RCA)
Conectores de salida	Borneras de altavoz
Sensibilidad de entrada	775 mV
Impedancia de entrada	10 kΩ
Ancho de banda	20 Hz - 20 kHz ±3 dB
Distorsión (THD+N)	< 0.5 %
Relación señal/ruido	> 95 dB
Diafonía	> 82 dB a 1 kHz
Indicadores luminosos	Clip, Señal, Power
Alimentación de red	220-240 V~ / 50 Hz
Fusible	T1 A
Dimensiones (An x Pr x Al)	482 x 290 x 88 mm
Peso	3.2 kg
Funciones principales	Ajustes de volumen A/B, indicadores LED, protección contra clipping
Mantenimiento y limpieza	Limpiar con un paño seco; no usar aerosoles
Seguridad	Apagar antes de conectar; evitar la humedad; no exponer a SPL >85 dB
Piezas de repuesto y reparabilidad	Contactar a un técnico calificado; no reparar usted mismo

Preguntas frecuentes - SPL300 Skytec

¿Cuál es la potencia de salida del Skytec SPL300?

El SPL300 ofrece una potencia de salida estéreo de 2 x 150 W como máximo.

¿Qué impedancia de altavoz puedo usar con el SPL300?

La impedancia de carga mínima es de 4 Ω. Use altavoces de al menos 4 Ω para evitar dañar el amplificador.

¿Cómo conectar fuentes de audio al SPL300?

Conecte la salida de su mesa de mezclas o fuente de audio a las tomas de entrada RCA (Cinch) situadas en la parte trasera del amplificador.

¿Qué significa el indicador CLIP?

El LED CLIP se enciende o parpadea en caso de distorsión sonora debido a un nivel de entrada demasiado alto. Baje el volumen para evitar dañar los altavoces.

¿Cuáles son las precauciones de seguridad importantes?

Apague siempre el amplificador antes de conectar/desconectar cables, no lo exponga a la humedad, evite la exposición prolongada a niveles de sonido superiores a 85 dB, y no coloque líquidos ni velas sobre el aparato.

¿Se puede usar el SPL300 en exteriores?

No, está diseñado solo para uso en interiores. No lo use nunca en habitaciones húmedas o en exteriores para evitar el riesgo de descarga eléctrica o daños.

¿Cómo mantener y limpiar el amplificador?

Use un paño seco para limpiar la carcasa. No use aerosoles ni productos líquidos que puedan dañar los interruptores o componentes internos.

¿Cuáles son las dimensiones y el peso del SPL300?

El aparato mide 482 x 290 x 88 mm (An x Pr x Al) y pesa 3,2 kg. Está diseñado para montaje en rack de 19 pulgadas.

¿Qué hacer en caso de mal funcionamiento?

No intente reparar el aparato usted mismo. Contacte a un técnico calificado o a su distribuidor. Cualquier intervención no autorizada anula la garantía.

¿Cómo desechar el aparato al final de su vida útil?

No tire el aparato en la basura doméstica. Deposite en un punto de recogida específico para el reciclaje de residuos electrónicos.

MANUAL DE USUARIO SPL300 Skytec

Manual de instrucciones

V1.1

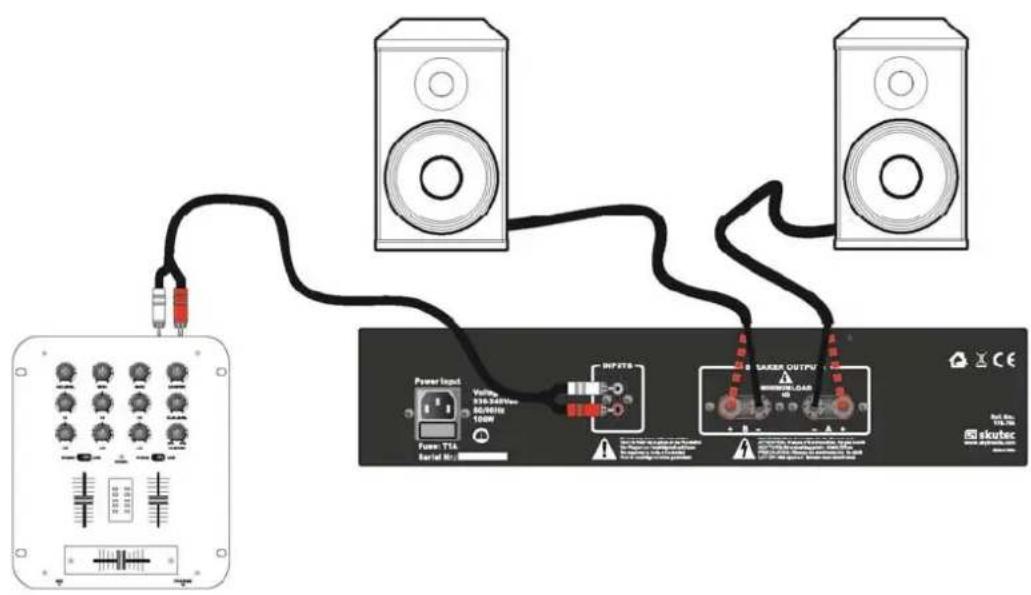

Basis aansluiting /Basic connections / Connexions de base / Grundanschlüsse/Conexiones básicas:

Enhorabuena por la compra de nuestro amplificador SPL. Lea atentamente las instrucciones antes de usar el aparato.

INSTRUCCIONES DE SEGURIDAD

• Daños auditivos:
  Los altavoces pueden generar fácilmente altos niveles de presión acústica (SPL) suficientes para causar daños auditivos permanentes a los artistas, equipo de producción y a los espectadores. Debería vigilarse de no exponerse prolongadamente a SPL que sobrepasen los 85 dB.
• Asegúrese de que el amplificador está apagado cuando conecte o desconecte los altavoces.
• No sobrecargue el amplificador o los altavoces para evitar dañar los componentes.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, han de reemplazarse por un técnico cualificado.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vac/50Hz) protegida por un fusible de 10-16A.
• Desenchufe el aparato durante una tormenta o si no va a ser usado durante un largo período de tiempo. La norma es: Desenchúfelo cuando no lo vaya a usar.
• Si el aparato no se ha usado por un largo período de tiempo, puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca lo utilice en lugares húmedos o en exteriores.
• Durante el funcionamiento, la carcasa se calienta mucho. No la toque mientras funciona o inmediatamente después.
• No utilice sprays de limpieza para limpiar los interruptores. Los residuos de estos sprays provocan depósitos de polvo y grasa. En caso de un mal funcionamiento, siempre pida consejo a un especialista.

• No fuerce los controles.

• No coloque nada que tenga llama (velas, etc.) encima o cerca - PELIGRO DE INCENDIO

• Asegúrese de que el amplificador está colocado en una superficie sólida y estable.
• No coloque líquidos encima del amplificador y protéjalo de la humedad. La humedad puede acortar considerablemente la vida útil del aparato.
• Si el aparato está dañado hasta el grado de que se pueden ver sus partes internas, NO conecte el aparato y NOT lo encienda. Contacte con su distribuidor.
• Nunca intente reparar el aparto por su cuenta. No contiene partes reemplazables por el usuario. Todas las reparaciones deben llevarse a cabo por técnicos cualificados.
• Ajuste el amplificador al mínimo volumen antes de encenderlo.
• Mantenga el aparato fuera del alcance de los niños.
• Apague el aparato antes de desenchufarlo o desconectarlo de otros equipos. Desconecte todos los cables antes de mover el aparato.
• Asegúrese de que el cable no puada dañarse cuando lo pise la gente. Compruebe el cable de alimentación antes de cada uso para ver si hay daños.

Proteja el medioambiente. Recicle el material de embalaje siempre que sea posible.

No tire un aparato estropeado a un contenedor normal de basura sino llévelo a un punto especial de recogida. Gran parte puede ser reciclado.

No intente hacer reparaciones por su cuenta ni cambios en el aparato. Esto invalidaría la garantía. La garantía no es aplicable en caso de accidentes o daños producidos por el uso inapropiado o por no seguir las advertencias contenidas en este manual. SkyTronic no se hace responsable de los daños personales causados por no seguir las recomendaciones de seguridad y las advertencias. También es aplicable a cualquier tipo de daño.

CONEXIONES

Antes de nada, compruebe que las especificaciones del amplificador se ajustan a sus altavoces. Preste especial atención en la potencia y la impedancia. Compruebe que el amplificador esté apagado. Si lo está, puede encender los altavoces. ¡ATENCIÓN! Vigile la polaridad (+/-). Los cables del mismo color han de conectarse a la misma pestaña en ambos lados. P.ej. el + del amplificador debe conectarse al + del altavoz. Si se invierten las conexiones, la calidad del sonido disminuirá. Utilice solo cables de altavoz de alta calidad que sean adecuados para la potencia y la distancia entre el amplificador y los altavoces.

DESCRIPCIÓN:

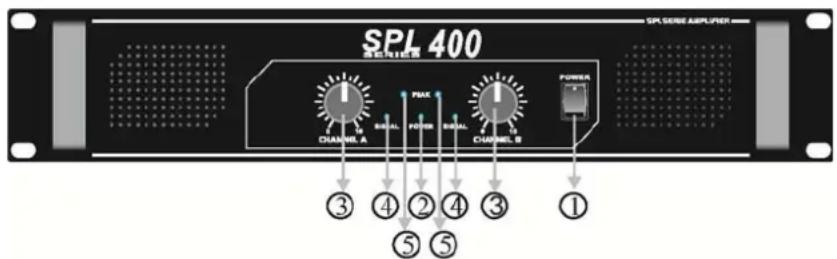

Panel frontal

SPL 400 SPL SERE AMPLIPER CHANNEL A PEAK CHANNEL B POWER ③ ④ ② ④ ③ ① ⑤ ⑤

1. Interruptor
2. Indicador de encendido
3. Control de volumen canales A & B
4. LED señalizador canal A & B
5. Indicador de Clip

Power Input Voltage: 230-0.4V/Hz 50/10Hz 150W Fuse: TIA Bortu Mr. INPUTS A B ① ② SPEAKER OUTPUTS MINIMUMLOAD 4Ω ③ ① ② Best High: TITLE Skytec www skytec.com

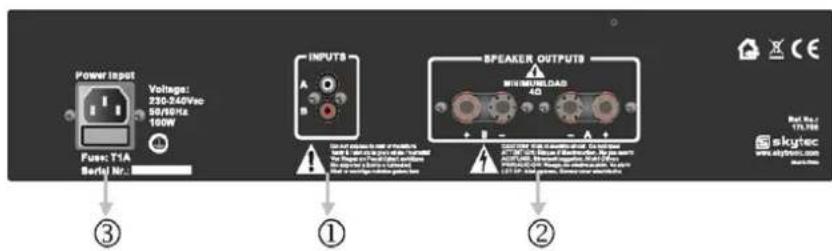

Panel posterior

1. Entradas canal A & B (Bases RCA)
2. Salida canales A & B
3. Entrada de alimentación & portafusibles

FUNCIONAMIENTO

1. Conecte el sistema de altavoces (carga MÍNIMA 4 ohms) con suficiente potencia de trabajo a los terminales de salida del amplificador.
2. Conecte la salida de un mezclador (o cualquier otra fuente de señal adecuada) a las bases de entrada apropiadas del amplificador.
3. Conecte el cable de alimentación a la toma de corriente.
4. Gradúe los controles de ganancia al mínimo, encienda el amplificador.
5. Ajuste los controles de volumen al nivel requerido. NOTA. Si la señal de entrada de audio es demasiado elevada, resultará en distorsión y el indicador de CLIP se encenderá. Si el LED de CLIP permanece encendido o si parpadea, debería reducirse el nivel

Para un funcionamiento fiable y sin problemas, por favor observe los siguientes puntos:

• Asegúrese de que las conexiones de entrada / salida son correctas y seguras.
• La potencia de trabajo de los altavoces es la adecuada para la salida del amplificador.
• Siempre coloque el amplificador en un lugar bien ventilado
• Proteja el aparato de golpes
• No enchufe o desenchufe los altavoces mientras funciona el amplificador. Esto dañaría seriamente el amplificador.

ESPECIFICACIONES

		SPL 300 SPL 400
Potencia Max de Salida @ 4 Ohm 2 x 150 W 2 x 200 W
Impedancia mínima de carga 4 Ohm
Conectores	Entrada	Cinch	Buchse
Salida Lautsprecherklemmleiste
Sensibilidad de entrada 775 mV
Impedancia de entrada 10 K min.
Respuesta de frecuencia		20 Hz - 20 KHz ±3 dB
THD +N		< 0.5 %
Relación señal/ruido.		>95 δB
Cross-talk		>82δB ατ 1KHζ
Indicadores		Clip / Signal / Power
Alimentación		220~240 Vac(Euro) / 50 Hz
Fusibles		T1 A
Dimensiones(W X D X H)		482 X 290 X 88mm
Peso		3.2 kg
