RS5000 - Lecteur de code barre ZEBRA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lecteur de code-barres sans fil, technologie Bluetooth, portée de lecture jusqu'à 10 mètres.
Type de codes-barres pris en charge	1D, 2D (QR Code, Data Matrix, etc.)
Utilisation	Idéal pour les environnements de vente au détail, d'entrepôt et de logistique.
Alimentation	Batterie rechargeable, autonomie de plusieurs heures selon l'utilisation.
Maintenance	Nettoyage régulier de la lentille, mise à jour du firmware recommandée.
Sécurité	Conforme aux normes de sécurité électrique, utilisation recommandée dans des environnements secs.
Informations générales	Compatible avec divers systèmes d'exploitation, facilité d'intégration avec les logiciels de gestion.

FOIRE AUX QUESTIONS - RS5000 ZEBRA

Comment connecter le lecteur de code barre ZEBRA RS5000 à mon appareil ?

Pour connecter le lecteur ZEBRA RS5000, activez le Bluetooth sur votre appareil. Ensuite, maintenez enfoncé le bouton d'alimentation du lecteur jusqu'à ce qu'il émette un signal sonore. Recherchez le ZEBRA RS5000 dans la liste des appareils Bluetooth disponibles et sélectionnez-le.

Pourquoi le lecteur ne scanne-t-il pas les codes-barres ?

Assurez-vous que le lecteur est chargé et allumé. Vérifiez également que le code-barres est bien éclairé et à portée de lecture. Si le problème persiste, essayez de réinitialiser le lecteur en le redémarrant.

Comment charger le lecteur ZEBRA RS5000 ?

Utilisez le câble USB fourni pour connecter le lecteur à une source d'alimentation. Laissez-le charger pendant environ 4 heures pour une charge complète. Le voyant LED indiquera l'état de la charge.

Comment réinitialiser le lecteur ZEBRA RS5000 ?

Pour réinitialiser le lecteur, éteignez-le, puis maintenez simultanément les boutons d'alimentation et de scan pendant 10 secondes. Relâchez les boutons et le lecteur redémarrera.

Comment mettre à jour le firmware du ZEBRA RS5000 ?

Téléchargez le dernier firmware depuis le site de ZEBRA. Connectez le lecteur à votre ordinateur via USB, puis suivez les instructions fournies dans le manuel pour mettre à jour le firmware.

Que faire si le lecteur se déconnecte fréquemment ?

Vérifiez la distance entre le lecteur et l'appareil connecté. Assurez-vous qu'il n'y a pas d'obstacles empêchant la connexion. Si le problème persiste, essayez de réinitialiser le lecteur et de le reconnecter.

Comment changer les paramètres de configuration du lecteur ?

Utilisez l'application de configuration ZEBRA pour ajuster les paramètres de votre lecteur. Assurez-vous que le lecteur est connecté à l'appareil avant d'effectuer des modifications.

MODE D'EMPLOI RS5000 ZEBRA

Guide de démarrage rapide

Zebra se réserve le droit de modifier tout produit afin d'en améliorer la fiabilité, la fonction ou le design.

Zebra décline toute responsabilité consécutive ou liée à l'application ou à l'utilisation du produit, du circuit ou de l'application détaillé dans le présent document. Aucune licence n'est concédée, expressément ou par répercussion, par fin de non-recevoir, ou par tout autre brevet ou droit de propriété industrielle, couvrant ou relatif à tout système, combinaison, appareil, machine, matériel, méthode ou procédé pour lesquels les produits Zebra seraient utilisés. Il existe une licence implicite uniquement pour les terminaux, les circuits et les sous-systèmes contenus dans les produits Zebra.

Garantie

Pour consulter la déclaration de garantie du matériel Zebra dans son intégralité, rendez-vous à l'adresse suivante : http://www.zebra.com/warranty.

Informations sur les services

Si vous avez des difficultés à utiliser cet équipement, contactez votre responsable d'assistance technique ou système. Si l'équipement est défectueux, celui-ci contactera le service d'assistance Zebra Global Customer Support Center à l'adresse : http://www.zebra.com/support.

Pour consulter la dernière version de ce guide, rendez-vous sur le site suivant : http://www.zebra.com/support.

Introduction

Le lecteur à bague RS5000 est un lecteur imageur modulaire et portable qui permet à l'opérateur de lire des codes-barres en mode mains libres. Le lecteur s'utilise avec un terminal portable.

Le RS5000 se fixe à l'index de l'opérateur et dispose d'une gâchette actionnée par le pouce. Le RS5000 se connecte via un câble d'interface au terminal portable, qui assure l'alimentation et effectue la collecte des données.

Le RS5000 est disponible en trois configurations :

• RS5000-LCFSWR : version avec un câble court pour une connexion à un WT6000 fixé au poignet.
- RS5000-LCFLWR : version avec un câble long pour une connexion à un WT6000 fixé à la hanche.
- RS5000-LCBSWR : version avec un câble court et un tampon d'alimentation pour une connexion à un WT41N0 fixé au poignet.

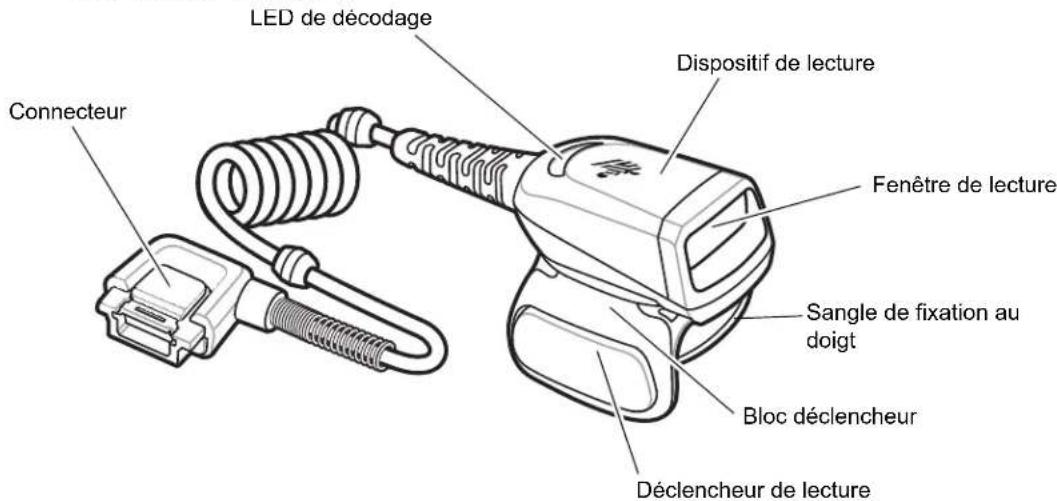

LED de décodage Connecteur Dispositif de lecture Fenêtre de lecture Sangle de fixation au doigt Bloc déclencheur Déclencheur de lecture

Figure 1 RS5000 avec câble court

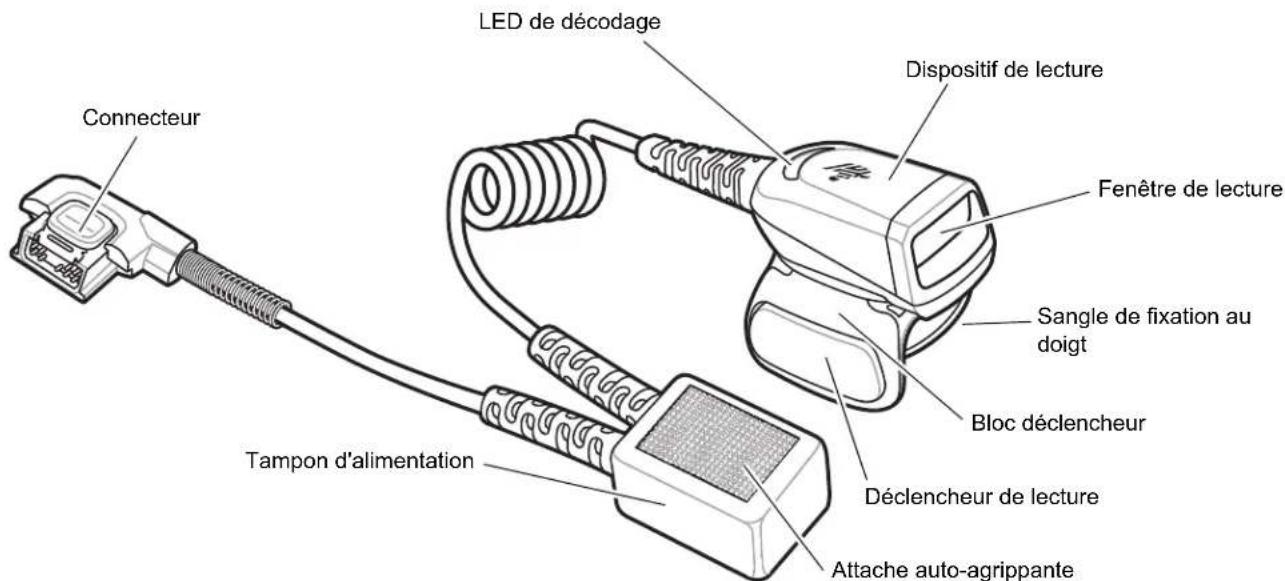

LED de décodage Connecteur Dispositif de lecture Fenêtre de lecture Sangle de fixation au doigt Bloc déclencheur Tampon d'alimentation Déclencheur de lecture Attache auto-agrippante

Figure 2 RS5000 avec câble court et tampon d'alimentation

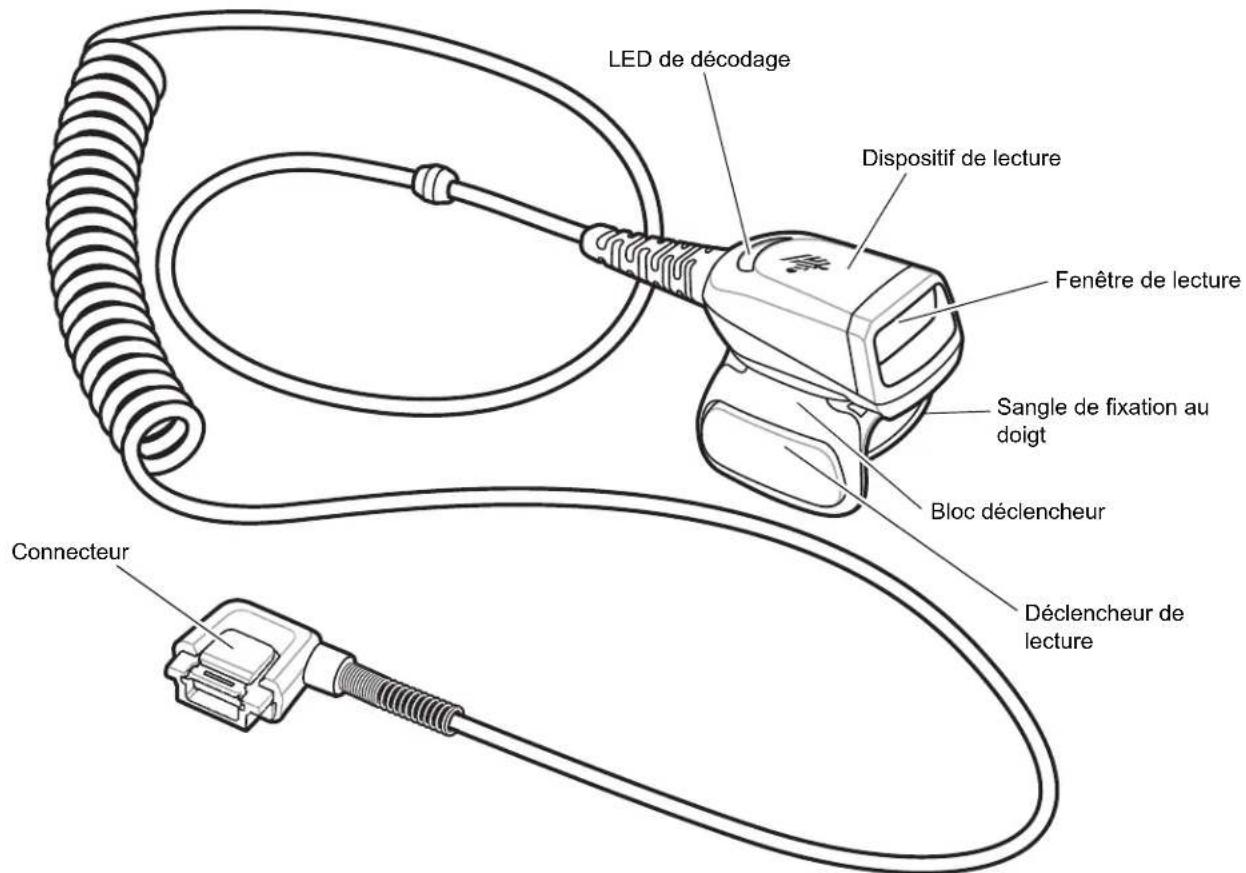

LED de décodage Dispositif de lecture Fenêtre de lecture Sangle de fixation au doigt Bloc déclencheur Déclencheur de lecture Connecteur

Figure 3 RS5000 avec câble long

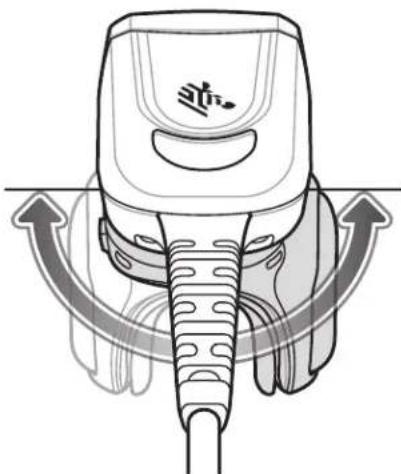

Changement de la position de la gâchette

Il est possible de tourner le bloc déclencheur du RS5000 de manière à utiliser le lecteur de la main gauche ou de la main droite.

ATTENTION Le bloc déclencheur ne pivote que de 180° autour de l'axe arrière du dispositif de lecture. Ne tournez pas le bloc déclencheur au-delà de ces limites.

1. Déterminez si le RS5000 sera utilisé de la main gauche ou de la main droite.

Figure 4 Rotation du bloc déclencheur

1. Tournez le bloc déclencheur de manière à ce que le déclencheur de lecture se trouve à côté du pouce lorsque le RS5000 est fixé à l'index.

Installation

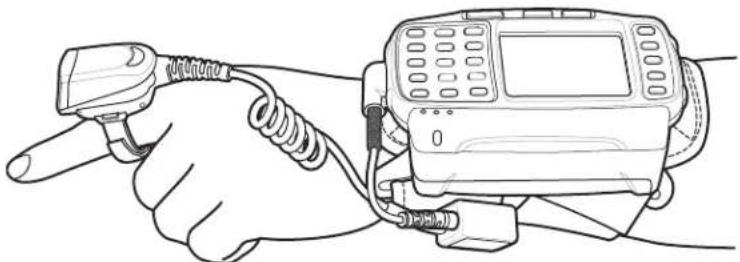

Le RS5000 se connecte au terminal portable et se fixe à l'index.

1. Si vous utilisez le terminal portable WT41N0, retirez le couvercle du connecteur.
2. Connectez le câble d'interface du RS5000 au connecteur d'interface du terminal portable. Dans le cas d'une connexion à un terminal portable fixé au poignet, reliez-le au connecteur d'interface le plus proche du poignet.

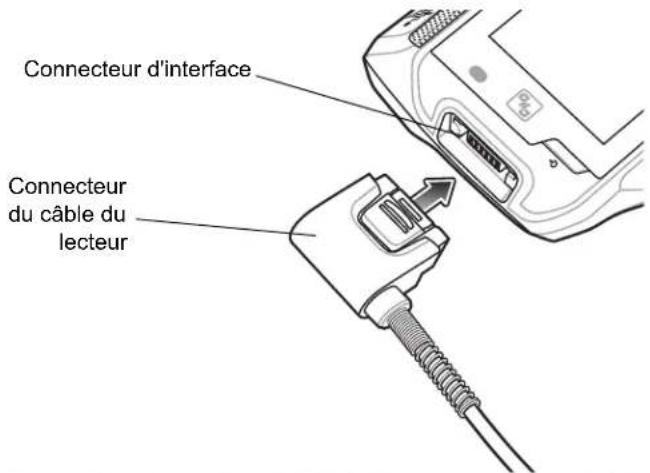

Connecteur d'interface Connecteur du câble du lecteur

Figure 5 Connexion du RS5000 au terminal portable WT6000

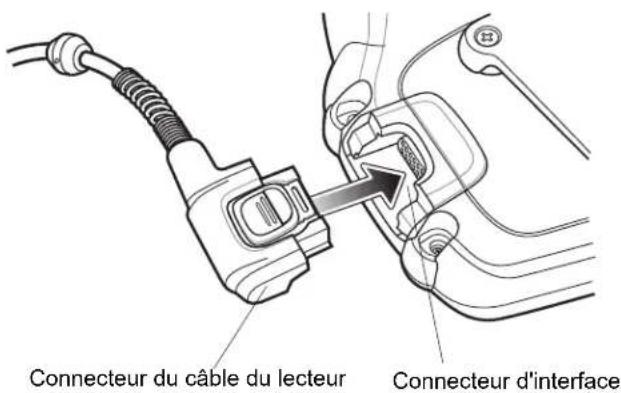

Connecteur du câble du lecteur Connecteur d'interface

Figure 6 Connexion du RS5000 au terminal portable WT41N0

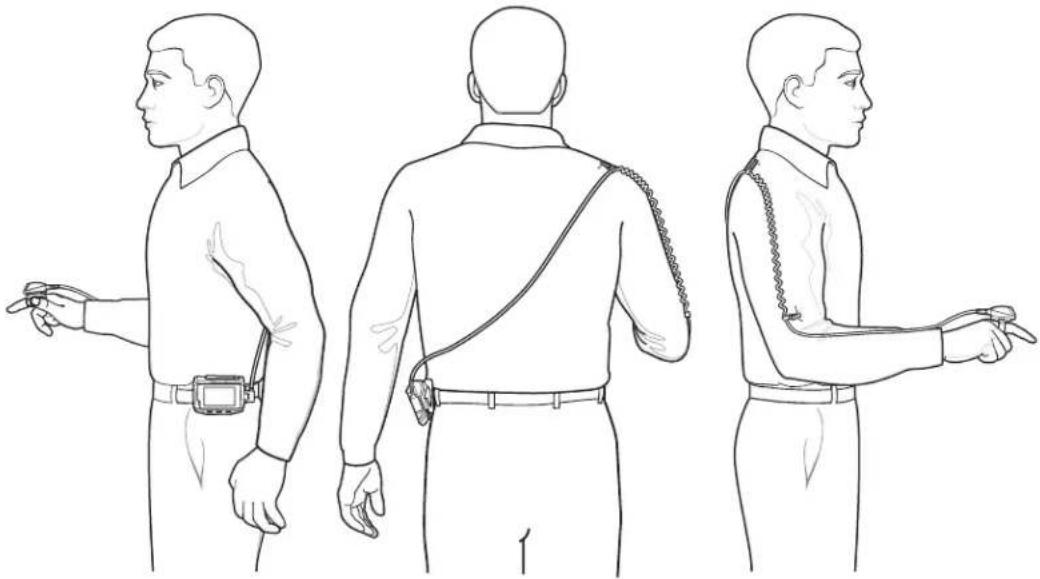

1. Si vous utilisez la configuration par câble long, passez le câble du lecteur sur le haut de l'épaule et faites-le descendre vers la main sur laquelle il est fixé. Attachez deux clips pour câble au vêtement et fixez-y le câble.

Figure 7 Installation du clip pour câble

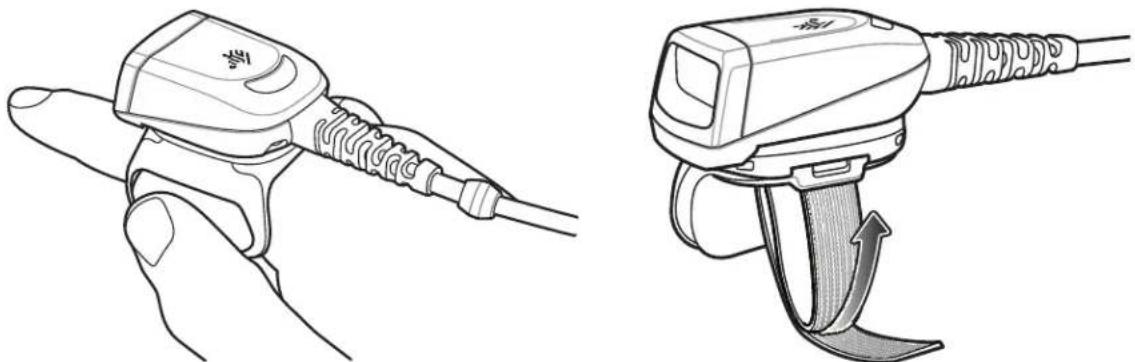

1. Faites pivoter le bloc déclencheur pour le placer dans la position appropriée à la main sur laquelle est fixé le lecteur.

2. Faites glisser le RS5000 sur l'index, le déclencheur de lecture se trouvant à côté du pouce.

1. Serrez la sangle de fixation au doigt.

2. Le cas échéant, coupez la partie redondante de la sangle de fixation au doigt.

3. Pour le WT41N0, fixez le tampon d'alimentation à l'accessoire de fixation au poignet à l'aide de l'attache auto-agrippante.

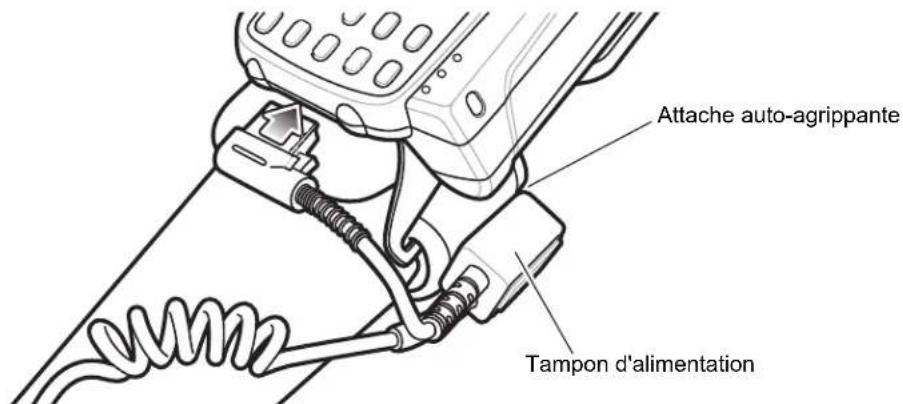

Attache auto-agrippante Tampon d'alimentation

Figure 9 Fixation du tampon d'alimentation

1. Redémarrez à chaud le terminal portable.

Mise à jour du micrologiciel RS5000

Zebra fournit régulièrement des mises à jour du micrologiciel pour le lecteur RS5000. Pour mettre à jour le micrologiciel sur le RS5000, le RS5000 doit être connecté au WT6000.

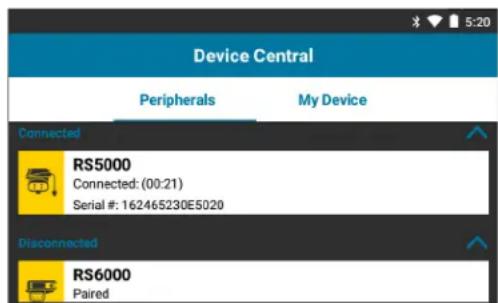

Affichage de la version du micrologiciel

Pour afficher la version actuelle du micrologiciel pour le RS5000 :

1. Connectez le RS5000 au terminal portable WT6000. Consultez la section Installation à la page 6.
2. Sur le WT6000, appuyez sur >

1. Dans l'onglet Peripherals, appuyez sur les informations de périphérique du RS5000 pour ouvrir l'écran Device Details.
2. Faites défiler vers le bas pour afficher Firmware Version.

Mise à jour du micrologiciel du RS5000

Mettez le micrologiciel du RS5000 à jour à l'aide d'un terminal portable WT6000 doté de l'application Device Central :

1. Téléchargez le package de mise à jour du micrologiciel à partir du site Web d'assistance Zebra.

a. Rendez-vous à l'adresse http://www.zebra.com/support.
b. Enregistrez le fichier à un emplacement sur un ordinateur hôte.

1. Copiez le fichier de mise à jour du micrologiciel sur le terminal portable WT6000 dans le dossier /sdcard/Android/data/com.symbol.devicecentral/files/. Pour en savoir plus sur l'enregistrement des fichiers sur le WT6000, consultez le Guide d'intégration du WT6000.

2. Connectez le RS5000 au terminal portable WT6000. Consultez la section Installation à la page 6.

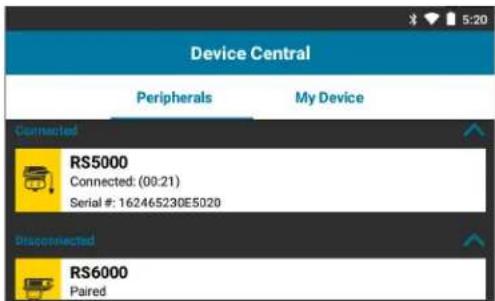

3. Sur le WT6000, appuyez sur

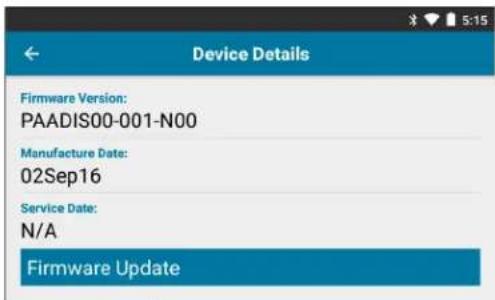

1. Dans l'onglet Peripherals, appuyez sur les informations de périphérique du RS5000 pour ouvrir l'écran Device Details.
2. Faites défiler jusqu'en bas de l'écran Device Details.

1. Appuyez sur Firmware Update.

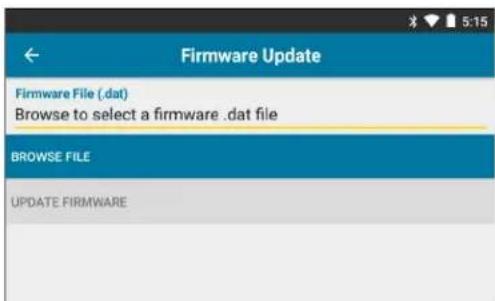

Firmware Update Firmware File (.dat) Browse to select a firmware .dat file BROWSE FILE UPDATE FIRMWARE

Figure 14 Écran Firmware Update

1. Appuyez sur Browse File et sélectionnez le fichier de mise à niveau du micrologiciel du RS5000.

2. Appuyez sur Update Firmware.

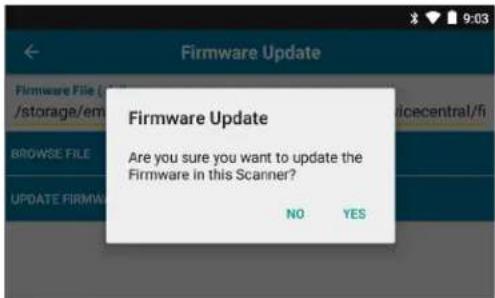

3. Appuyez sur Yes pour confirmer la mise à jour du micrologiciel.

Figure 15 Confirmer la mise à jour du micrologiciel

ATTENTION Lorsque la mise à jour du micrologiciel commence, ne débranchez pas le lecteur à bague.

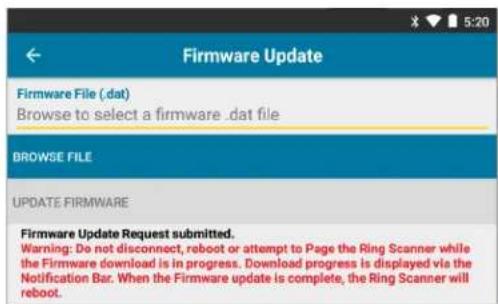

Figure 16 Mise à jour du micrologiciel transmise

1. Tirez la barre de notifications vers le bas pour afficher la progression de la mise à jour du micrologiciel.

Figure 17 Progression de la mise à jour du micrologiciel

1. Lorsque la mise à jour est terminée, déconnectez le RS5000, puis reconnectez-le sur le WT6000 pour redémarrer le lecteur.

Vérifiez la nouvelle version du micrologiciel. Consultez la section Affichage de la version du micrologiciel à la page 9.

Utilisation du lecteur

REMARQUE Le lecteur ne doit pas être utilisé dans des conditions de condensation.

Pour lire des codes-barres :

1. Mettez sous tension le terminal portable.
2. Lancez une application de lecture.

Si vous utilisez le RS5000 avec un terminal portable WT41N0, patientez quelques minutes pour que le RS5000 se recharge.

REMARQUE Lorsque le RS5000 avec tampon d'alimentation est connecté à un WT41N0, le rechargement du RS5000 après sa mise hors tension pendant une période prolongée peut prendre plusieurs minutes.

1. Appuyez sur le déclencheur de lecture et dirigez le RS5000 vers un code-barres.

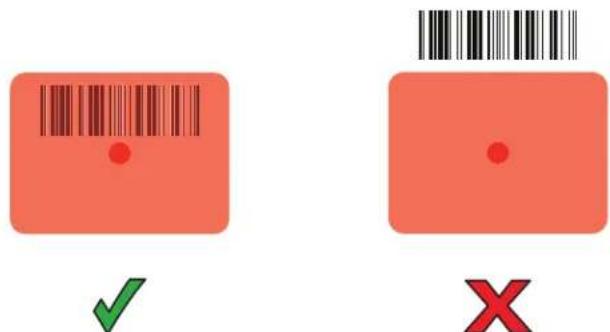

2. Assurez-vous que le code-barres se trouve dans la zone délimitée par la trame de visée laser. Le point de visée est conçu pour améliorer la visibilité dans des conditions d'éclairage très lumineux.

Figure 18 Trame de visée

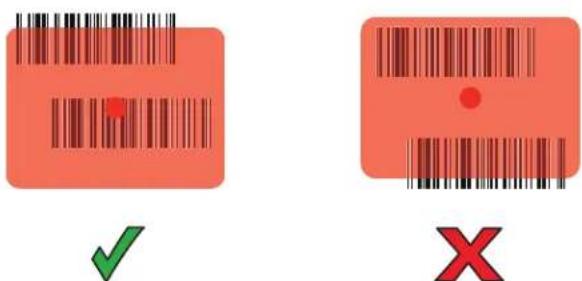

Figure 19 Mode Liste de prélèvement avec plusieurs codes-barres

1. Si le décodage est réussi, la LED s'allume en vert. Le terminal émet un bip sonore s'il est programmé en conséquence.

Conseils sur la lecture

• Pour les codes-barres plus grands, éloignez un peu plus le RS5000.
• Pour les codes-barres dont les barres sont proches les unes des autres, rapprochez le RS5000.
• La distance de lecture optimale varie avec la densité des codes-barres, mais elle se situe généralement entre 10 et 25 cm. Entraînez-vous à calculer la distance qui vous convient le mieux.
• Le RS5000 ne doit pas être placé perpendiculairement au code-barres lu, car la lumière risque d'être renvoyée dans la fenêtre de lecture et d'empêcher le bon déroulement du décodage.

Remplacement de la sangle de fixation au doigt

La sangle de fixation au doigt peut être changée régulièrement ou en fonction de l'utilisateur. Pour changer la sangle de fixation au doigt :

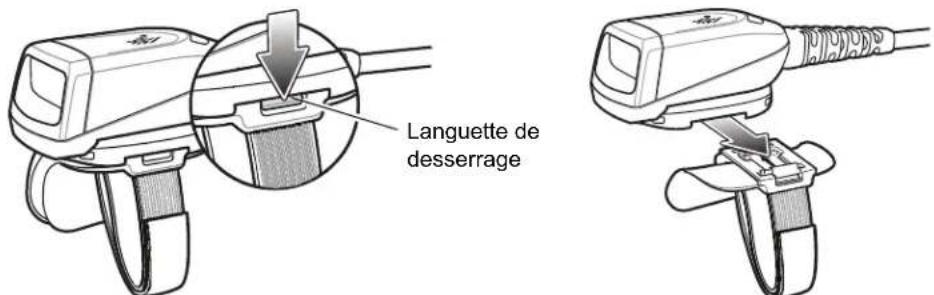

1. Appuyez sur la languette de desserrage de la sangle de fixation au doigt.

Languette de desserrage

Figure 20 Remplacement de la sangle de fixation au doigt

1. Faites glisser la sangle de fixation au doigt hors du bloc déclencheur.
2. Alignez une nouvelle sangle de fixation au doigt sur le logement du bloc déclencheur.
3. Poussez la sangle de fixation au doigt dans le bloc déclencheur jusqu'à ce que la languette s'enclenche.
4. Insérez votre index dans la sangle de fixation au doigt. Serrez la sangle et appuyez sur le dispositif de fermeture.
5. Le cas échéant, coupez la partie redondante de la sangle de fixation au doigt.

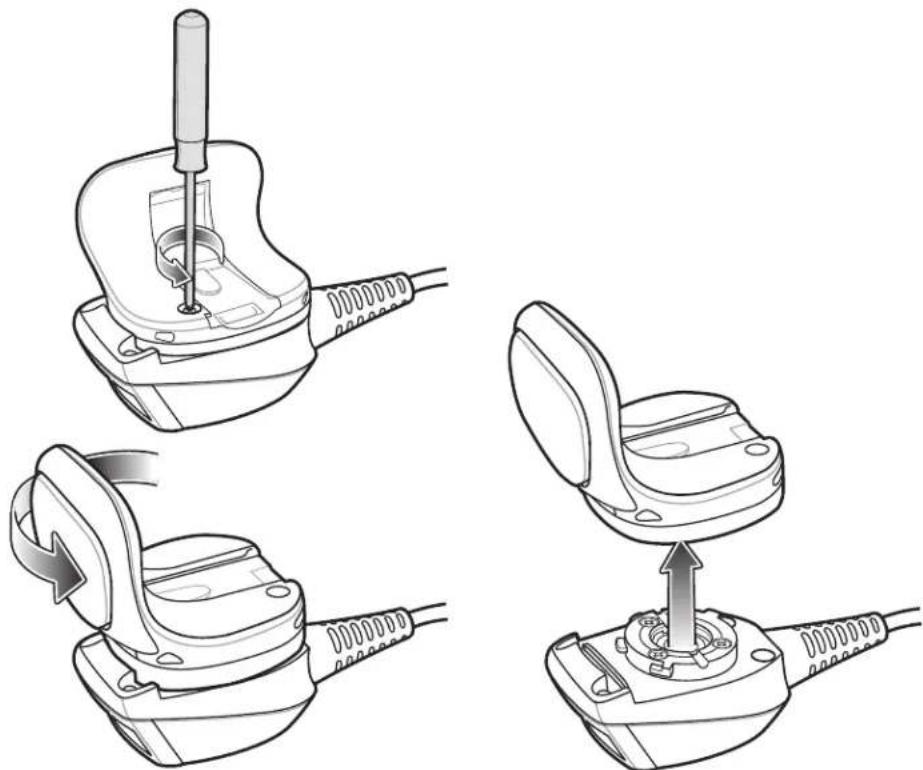

Remplacement du bloc déclencheur

Pour remplacer le bloc déclencheur :

1. Retirez la sangle de fixation au doigt.
2. Retournez le RS5000.
3. Retirez la vis avec un tournevis.

Figure 21 Remplacement du bloc déclencheur

1. Tournez le bloc déclencheur dans le sens inverse des aiguilles d'une montre jusqu'à ce que la fenêtre de lecture s'aligne sur le déclencheur de lecture.
2. Enlevez le bloc déclencheur du dispositif de lecture.
3. Alignez le bloc déclencheur de remplacement avec le dispositif de lecture.
4. Tournez le bloc déclencheur d'un quart de tour dans le sens des aiguilles d'une montre.
5. Serrez la vis avec un tournevis.
6. Remettez la sangle de fixation au doigt en place.

Nettoyage

ATTENTION Portez systématiquement une protection oculaire. Lisez l'étiquette d'avertissement sur les produits de type air comprimé ou alcool avant de les utiliser. Si vous devez utiliser un autre produit pour des raisons médicales, contactez Zebra pour plus d'informations.

AVERTISSEMENT! Évitez de mettre ce produit en contact avec de l'huile chaude ou un autre liquide inflammable. Si cela devait se produire, débranchez l'appareil et nettoyez-le immédiatement en respectant les instructions contenues dans ce manuel.

Composants actifs des produits d'entretien approuvés

Tous les composants actifs de tout produit d'entretien doivent être constitués d'un ou d'une combinaison des produits suivants : alcool isopropylique, javel/hypochlorite de sodium, peroxyde d'hydrogène ou liquide vaisselle doux.

Composants nocifs

Il est reconnu que les produits chimiques suivants endommagent les pièces en plastique du RS5000 et ne doivent donc en aucun cas entrer en contact avec celui-ci : solutions d'ammoniaque, composés d'amines ou d'ammoniaque, acétone, cétones, éthers, hydrocarbures aromatiques et chlorés, solutions aqueuses alcalines ou solutions d'alcool alcalines, éthanolamine, toluène, trichloroéthylène, benzène, phénol et lysoforme-TB.

Instructions de nettoyage

N'appliquez pas de liquides directement sur le RS5000. Humidifiez un chiffon doux ou utilisez des lingettes préalablement imbibées. N'enveloppez pas l'appareil dans le chiffon ou la lingette, mais essuyez-le doucement. Veillez à ce qu'aucun liquide ne s'accumule autour de l'écran ni à d'autres endroits de l'appareil. Laissez l'appareil sécher à l'air avant de l'utiliser.

Remarques spéciales sur le nettoyage

De nombreux gants en vinyle contiennent des additifs de phtalate qui ne sont généralement pas recommandés dans le cadre d'une utilisation médicale ; il est reconnu qu'ils endommagent le boîtier du RS5000. Ne manipulez pas le RS5000 lorsque vous portez des gants en vinyle contenant des phtalates. Une fois que vous avez ôté les gants, lavez-vous les mains pour éliminer tout résidu de contaminant avant de le manipuler. Si vous utilisez un produit à base de l'un des composants nocifs indiqués ci-dessus (tel qu'un désinfectant pour les mains contenant de l'éthanolamine), veillez à bien vous sécher les mains avant de manipuler le RS5000 afin d'éviter d'endommager ses pièces en plastique.

Matériel nécessaire

• Lingettes alcoolisées
• Chiffon de nettoyage pour verres optiques
• Bâtonnets ouatés
• Alcool isopropylique
  • Bombe d'air comprimé avec tige

Nettoyage du RS5000

Boîtier

Nettoyez le boîtier à l'aide d'une lingette alcoolisée.

Fenêtre de lecture

Essuyez régulièrement la fenêtre de lecture du lecteur avec du papier optique ou tout autre matériau de nettoyage d'équipement optique, comme par exemple un nettoyant pour lunettes.

Connecteur

1. Déconnectez le RS5000 du terminal portable.
2. Trempez un bâtonnet ouaté dans de l'alcool isopropylique.
3. Passez-le à plusieurs reprises sur le connecteur. Veillez à ne laisser aucun résidu de coton sur le connecteur.
4. Répétez l'opération au moins trois fois.
5. Nettoyez la zone entourant le connecteur à l'aide d'un bâtonnet ouaté imbibé d'alcool isopropylique.
6. Répétez les étapes 3 à 5 avec un coton-tige sec.

ATTENTION N'orientez pas la tige vers vous ou vers d'autres personnes et veillez à ne jamais la diriger vers votre visage.

1. Nettoyez la zone du connecteur avec de l'air comprimé en approchant l'extrémité de la tige à environ 2 cm de la surface.

2. Répétez l'opération s'il reste des taches.

Fréquence de nettoyage

La fréquence de nettoyage dépend des environnements dans lesquels le terminal mobile est utilisé. Nettoyez-le aussi souvent que nécessaire. Dans un environnement salissant, il est conseillé de nettoyer périodiquement la fenêtre de lecture du lecteur pour des performances optimales.

Résolution de problèmes

Tableau 1 Dépannage du RS5000

Symptôme Cause	probable Action
Le point de visée ne s'affiche pas lorsqu'on appuie sur la gâchette.	Il existe un problème au niveau du câble d'interface.	Vérifiez que le câble d'interface est bien branché.
	Le RS5000 n'est pas alimenté. Le	RS5000 est alimenté par le terminal portable.Vérifiez que le terminal portable dispose d'une batterie chargée.
	L'application de lecture du terminal portable n'est pas exécutée.	Lancez l'application de lecture du terminal portable.
Le RS5000 ne décode pas un code-barres.	Le code-barres est illisible. Vérifiez	que le code-barres n'est pas défectueux,c'est-à-dire taché ou cassé.
	La fenêtre de lecture est sale. Nettoyez la fenêtre de lecture avec un chiffon, tel qu'un chiffon pour verres optiques. N'utilisez pas de chiffon humecté de lotion.
	Le code-barres n'est pas activé. Consultez votre administrateur système.
De la condensation apparaît sous ou sur la fenêtre de lecture.	Le lecteur à bague a été utilisé dans une chambre froide, puis dans un environnement chaud et humide.	Essuyez la condensation de la fenêtre de lecture à l'aide d'un chiffon doux.Pour la condensation située à l'intérieur de la fenêtre de lecture, réservez le lecteur à bague à un usage en chambre froide ou en environnement chaud et humide. Ne passez pas d'un environnement à un autre avec le même lecteur à bague.
Le RS5000 ne se connecte pas à l'ordinateur portable.	Configuration incorrecte pour l'ordinateur portable.	Consultez votre administrateur système pour connaître la bonne configuration du RS5000.

Recommandations en matière d'ergonomie

ATTENTION Pour éviter ou réduire le risque potentiel de blessure lié à un défaut d'ergonomie, respectez les recommandations suivantes. Consultez votre responsable local de l'hygiène, de la santé et de la sécurité pour vous assurer que vous respectez les consignes de sécurité de votre entreprise, qui ont pour but d'éviter toute blessure des employés.

• Réduisez ou supprimez les mouvements répétitifs
• Maintenez une position naturelle
• Réduisez ou éliminez toute force excessive
• Conservez les objets fréquemment utilisés à portée de main
  • Effectuez toutes les tâches à une hauteur correcte
• Réduisez ou éliminez les vibrations
• Réduisez ou éliminez toute pression directe
• Prévoyez un dégagement suffisant
• Prévoyez un cadre de travail approprié
  • Améliorez les procédures de travail

ZEBRA

Lincolnshire, IL 60069, États-Unis

http://www.zebra.com

Zebra et l'illustration de la tête de zèbre sont des marques commerciales de ZIH Corp, déposées dans de nombreuses juridictions dans le monde entier. Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.

© 2017 ZIH Corp et/ou ses filiales. Tous droits réservés. ZEBRA et l'illustration de la tête de zèbre sont des marques commerciales de ZIH Corp, déposées dans de nombreuses juridictions dans le monde entier. Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.

MN-002933-02FR Révision A - Mars 2017
