Marque	Auna
Modèle	AB450
Type de produit	Amplificateur 4 canaux pour autoradio
Puissance de sortie	90 W x 4 canaux (sous 2 ohms)
Réponse en fréquence	20 Hz - 20 kHz (±1 dB)
Filtre passe-bas	Réglable de 30 à 250 Hz
Sensibilité d'entrée haut niveau	1.0 - 2.0 V, impédance 100 Ω
Sensibilité d'entrée bas niveau (RCA)	0.1 - 1.0 V, impédance 10 kΩ
Alimentation électrique	CC 14.4 V (batterie voiture)
Courant maximal	15 A
Impédance des enceintes compatible	2 - 16 Ω
Dimensions (L x H x P)	35 x 5 x 25,5 cm
Poids	Environ 2.1 kg
Contenu de la livraison	Amplificateur, 2 câbles haut niveau, matériel de montage, fusible de rechange, mode d'emploi
Garantie	2 ans (sous réserve d'utilisation appropriée)
Nettoyage	Chiffon sec uniquement
Recyclage	Ne pas jeter avec les ordures ménagères ; déposer dans un point de collecte pour équipements électriques et électroniques
Fabricant	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne

FOIRE AUX QUESTIONS - AB450 Auna

Quelle est la puissance de l'amplificateur AB450 ?

L'amplificateur AB450 délivre une puissance de 90 W x 4 canaux sous 2 ohms.

Comment brancher l'amplificateur à un autoradio sans sorties RCA ?

Utilisez les câbles haut niveau fournis. Connectez les sorties d'enceintes de l'autoradio aux entrées haut niveau de l'amplificateur via l'adaptateur HIGH LEVEL.

Quelle tension d'alimentation est requise ?

L'alimentation doit être en CC 14.4 V (batterie de voiture). Le câble rouge se connecte au pôle positif de la batterie, le noir à la carrosserie (masse).

Comment allumer et éteindre l'amplificateur automatiquement ?

Connectez le câble orange (allumage à distance) à un câble électrique de l'autoradio qui s'allume avec le contact. Ainsi, l'amplificateur s'allume et s'éteint avec l'autoradio.

Quel type d'enceintes puis-je utiliser avec l'AB450 ?

Les enceintes doivent avoir une impédance comprise entre 2 et 16 Ω et une capacité de puissance suffisante pour supporter la puissance de l'amplificateur.

Comment régler le filtre passe-bas ?

Le filtre passe-bas est réglable de 30 à 250 Hz. Tournez le potentiomètre pour ajuster la fréquence de coupure selon vos enceintes (caisson de basses, etc.).

L'amplificateur chauffe-t-il ?

Oui, l'appareil chauffe fortement en fonctionnement. Assurez une ventilation suffisante autour de l'amplificateur et ne le recouvrez pas.

Comment entretenir l'amplificateur ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez pas de liquides volatils ni de bombes insecticides. Évitez le contact prolongé du caoutchouc ou du plastique.

Que faire en cas de panne ou de dysfonctionnement ?

Ne pas ouvrir l'appareil vous-même, cela annule la garantie. Contactez un service technique qualifié. Conservez le fusible de rechange fourni.

Comment recycler l'amplificateur en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte pour équipements électriques et électroniques conformément à la réglementation locale.

MODE D'EMPLOI AB450 Auna

AB-250 / AB-450 / AB-650

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Veuillez tire attentivement et respecter les consignes suivantes de branchements et d'utilisation pour éviter d'eventuels dommages techniques.

Consignes de sécurité

• Ce mode d'emploi sert à vous familiariser aux fonctions de ce produit. Conservez-le bien afin de pouvoir vous y référer à tout moment.
• L'achat de ce produit donne droit à une garantie de deux ans en cas de défectuosité de l'appareil sous réserve d'une utilisation appropriée de celui-ci.
  Veiller à utiliser le produit conformément à l'utilisation pour lequel il a été créé. Une mauvaise utilisation est susceptible d'endommager le produit ou son environnement.
• Tout démontage ou toute modification de l'appareil porte atteinte à la sécurité du produit.
• Ne jamais ouvrir le produit de son propre chef et ne jamais le réparer soit!
• Manipuler le produit avec précaution. Les chocs, les coups ou les chutes - même de faible hauteur - peuvent endommager l'appareil.
• Ne pas exposer le produit à l'humidité ou à une chaleur extréme.
• Ne pas laisser tomber d'objet métallique dans cet apparéil.
• Ne pas poser d'objet lourd sur l'appareil.
• Nettoyer l'appareil uniquement avec un chiffon sec.
  Utiliser uniquement les accessoires commandés par le fabricant ou par une entreprise spécialisée et qualifiée.

Toute ouverture non autorisée de l'appareil entraine l'annulation de la garantie.

Petits objets / éléments d'emballage (sac plastique, carton, etc.): Tenir les petits objets (par exemple les vis et le matériel d'assemblage, les cartes mémoire) et le matériel d'emballage hors de la portée des enfants pour éviter qu'ils ne les avertent. Empêcher les enfants de jouer avec les films de protection. Il existe un risque d'étouffement!

Transport de l'appareil : Conserver l'emballage d'origine. Pour garantir une protection suffisante de l'appareil pendant son transport, emballer l'appareil dans son emballage d'origine.

Nettoyage en surface de l'appareil: Ne pas utiliser de liquides volatiles comme ceux contenus dans les bombes insecticides. Une pression trop importante exerçée sur la surface de l'appareil pendant le nettoyage peut l'endommager. Éviter le contact prolongé du caoutchouc ou du plastique avec l'appareil. Utiliser un chiffon sec.

• L'amplificateur nécessite une intensité maximale de 15 A. Si l'amplificateur est utilisé pendant que le moteur est étant, il arrive que les piles se déchargent. Veiller à tout昼夜 allumer le moteur avant d'utiliser l'amplificateur.
  Utiliser uniquement un cordon d'alimentation de diametre adapte.
• Cet apparéil est conçu pour fonctionner avec des enceintes d'une impédance de 2-16 Ω. Les enceintes doivent avoir une capacité suffisante pour supporter une plus grande puissance de l'apparéil.

Fiche technique

Item #	10000849 10001277 10001278	AB-450 AB-250 AB-650	90W x 4 CH 90W x 2 CH 90W x 6 CH	20Hz - 20KHz @ 2 Ohms
Réponse en fréquence	20Hz-20KHz à 1dB
Filtre passe-bas	Modulable (30-250Hz)
Sensibilité d'entrée	Haute: 1.0 - 2.0 V impédance 100 Ω Basse: 0.1 - 1.0 V impédance 10 KΩ
Alimentation électrique	DC 14.4V
Dimensions/Poids	10000849 10001277 10001278	35 x 5 x 25,5cm (LxHxP) env. 2,1 kg 25 x 5,2 x 24,5cm (LxHxP) env. 1,8 kg 36 x 5,2 x 24,5cm (LxHxP) env. 2,5 kg
Contenu de la livraison	Appareil, 2 x câbles haut niveau, matériel de montage, fusible de remplace- ment, mode d'emploi

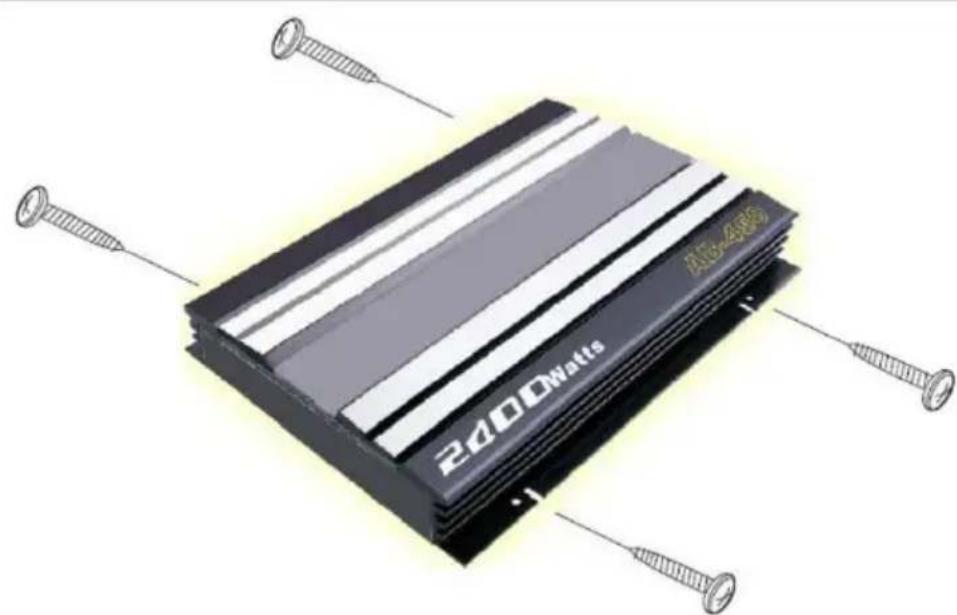

Montage

ATTENTION : l'appareil chauffe fortement. Veiller à menager de l'espace autour de l'amplificateur pendant le montage. Ne pas recouvrir l'amplificateur pendant son utilisation.

Branchements /Mise en marche 10000849

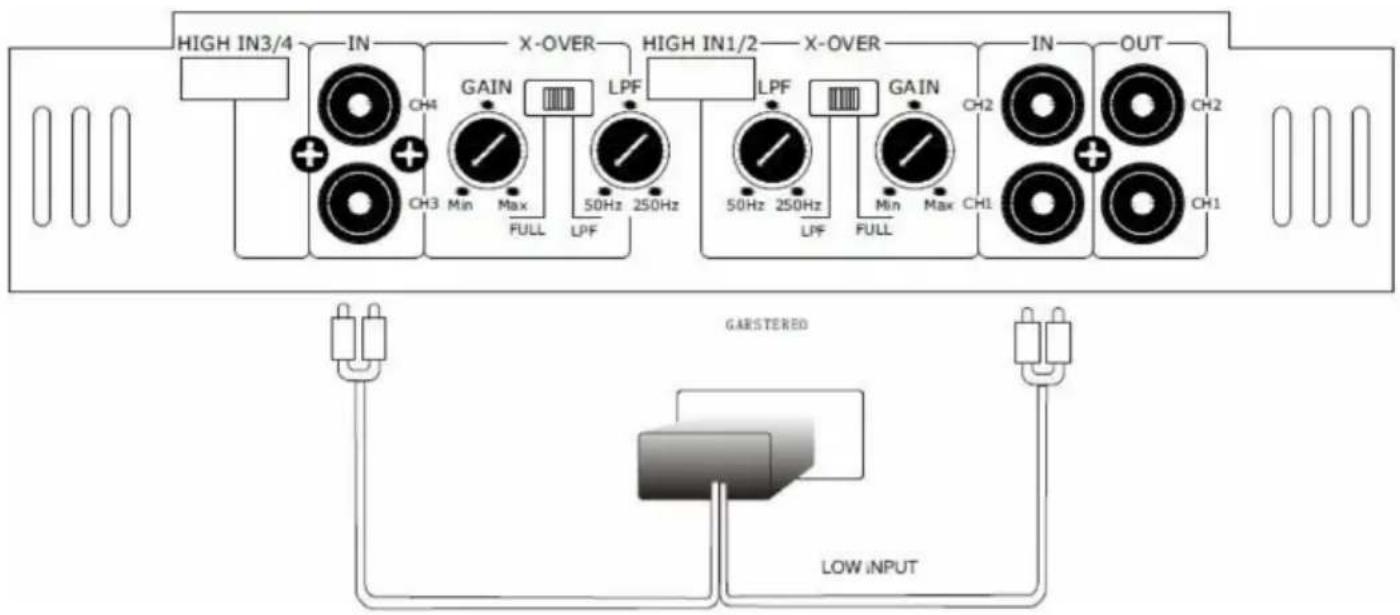

Branchement à l'autoradio :

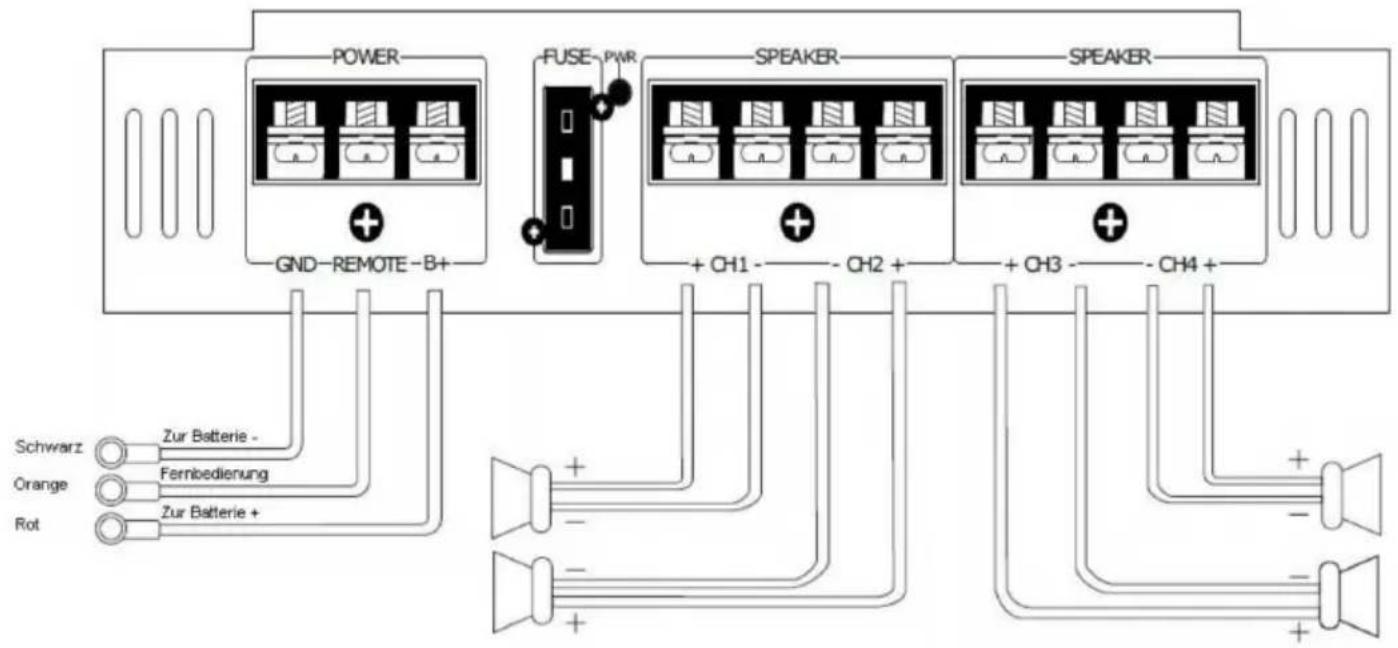

Branchement des enceintes et de la source d'alimentation :

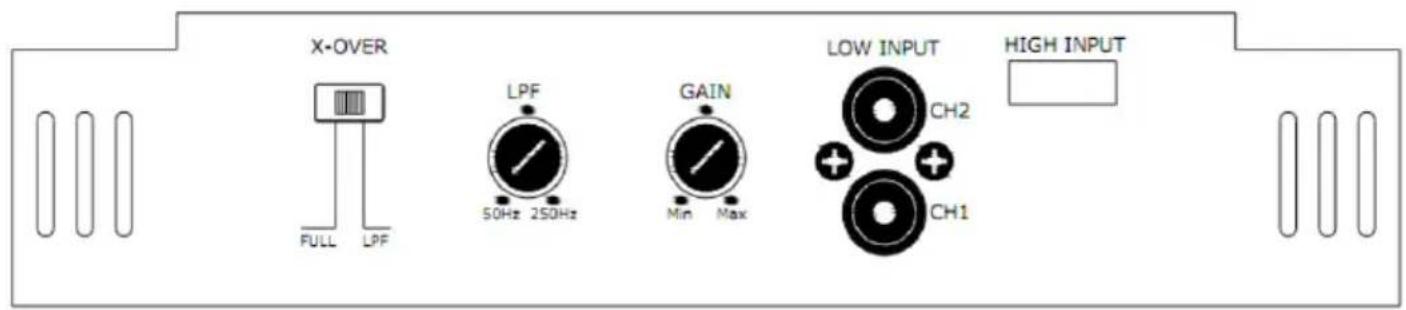

Branchements /Mise en marche 10001277

Branchement à l'autoradio :

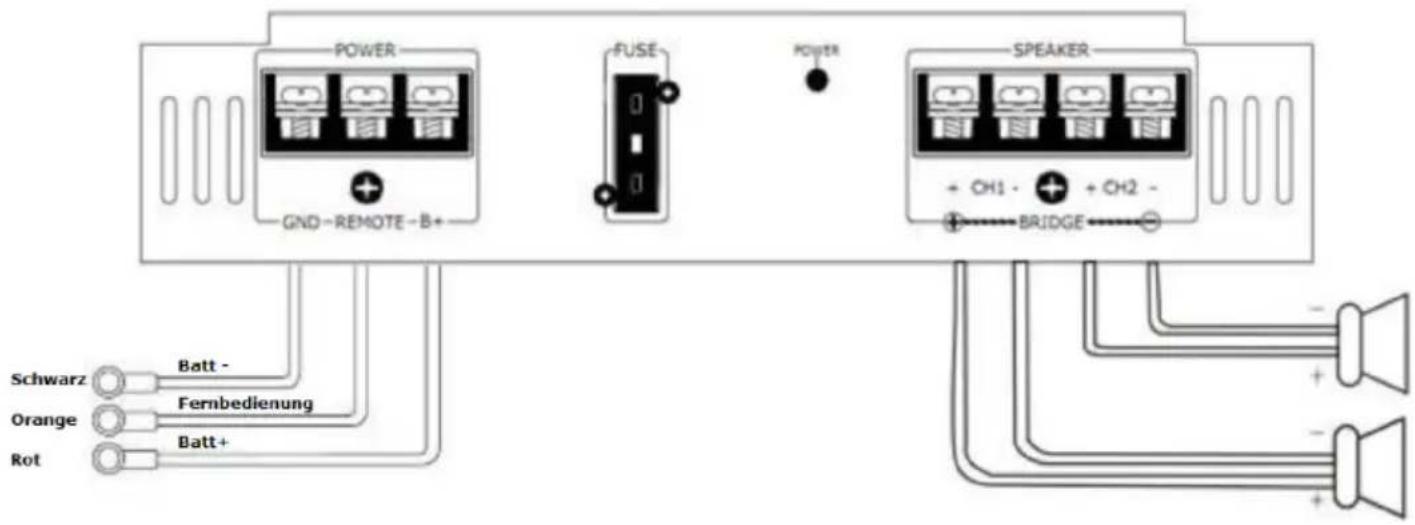

Branchement des enceintes et de la source d'alimentation :

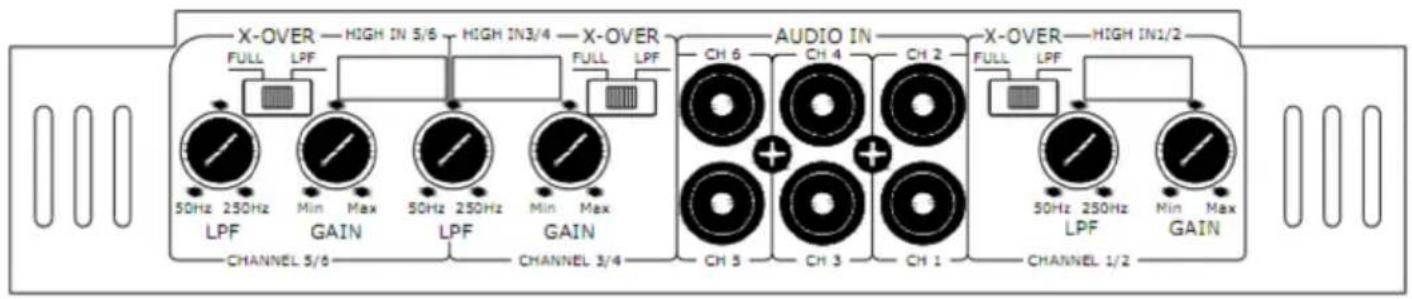

Branchements /Mise en marche 10001278

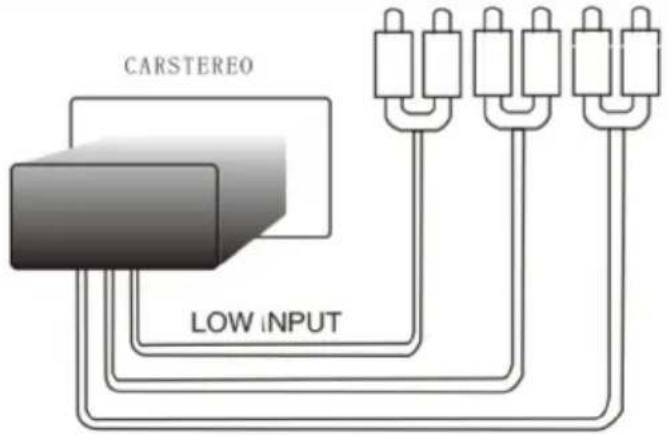

Branchement à l'autoradio :

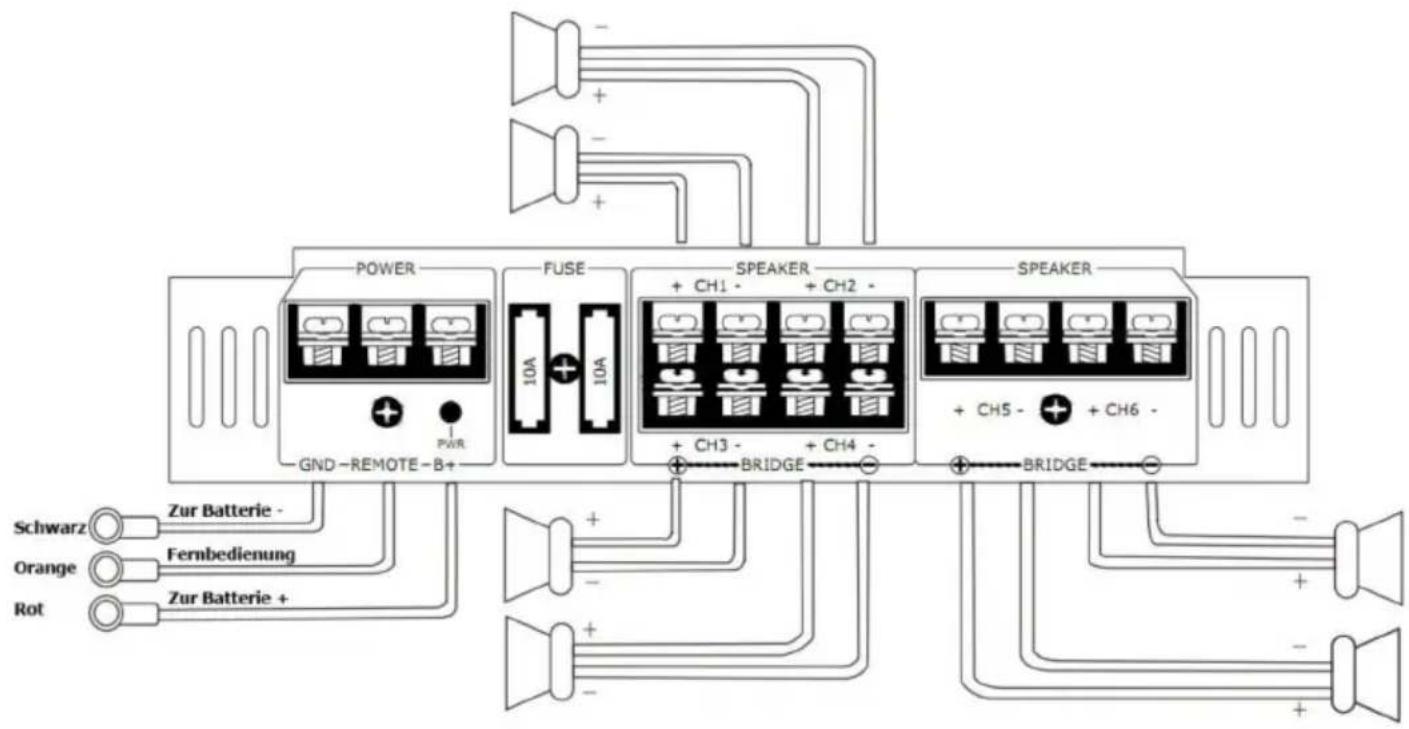

Branchement aux enceintes et à la source d'alimentation :

Branchement à la source d'alimentation

Connector le cable rouge au pôle (+) de la batterie dans le cas d'une utilisation du cable avec le support du fusible.

Connector le cable noir en le serrer avec une vis à une autre partie (conductrice en électricité!) de la carrosserie de la voiture après avoir retire le vernis. Ceci est nécessaire pour une mise à la terre parfaite.

Cable d'allumage / d'éteinte à distance

Connector le cable orange à un cable électric quallume de l'autoradio. Il permet de contrcler l'allumage et I'eteinte de I'amplificateur. Le cable électric connecté peut fonctionner comme antenne radio.

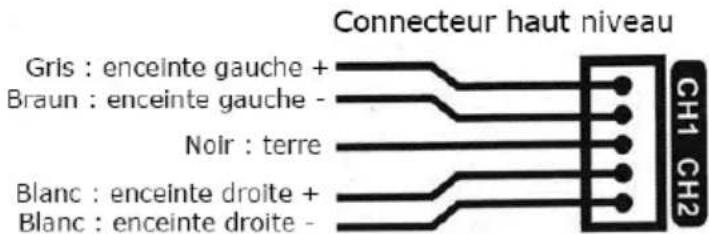

Branchement d'entrée haut niveau

Les autoradios qui ne possèdent aucune sortie Pre-out peuvent être connecté à l'étage de sortie via les sorties cable des enceintes grâce à l'adaptateur HIGH LEVEL fourni.

Connector les sorties d'enceinte de l'autoradio avec l'adaptateur High Level comme schématisé ci-dessous :

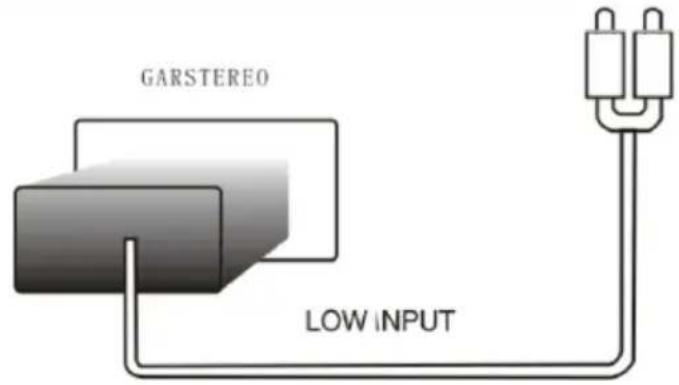

Branchement d'entrée bas niveau

Si l'autoradio possède des sorties RCA, connecter simplement celles-ci aux prises déquates marquées IN.

Branchement de la prise AUX :

Connector le cable d'entrée AUX à la prise RCA comme suit : « Blanc » à la sortie du préamplificateur gauche de l'autoradio. « Rouge » à la sortie du préamplificateur droite de l'autoradio.

Avant de connecter la sortie du préamplificateur de l'autoradio ou d'autres apparèils, s'assurer que l'impédance et la sensibilité correspondant à celles de la prise AUX.

CONSEILS POUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques etlectroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet apparéil ne doit pas être jeté avec les ordures menagères. Vousdezce le déposer dans un point de collecte pour le recyclage des équipements électriques et electroniques. La mise au rebut conforme aux régles protège l'environnement et la santé de vossemblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter vous autorité locale ou votre service de recyclage des déchets menagers.

FABRICANT

CE UK CA

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
