BEDIENUNGSANLEITUNG AB450 Auna

2/4/6-Kanal-Verstärke

Sehr geehrter Kunde,

zunachst möchten wir Ihnen zum Erwerb Ihr's Gerätes gratulieren.

Bitte lessen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen.

Wichtige Hinweise

• These Bedienungsanleitung dient dazu, Sie mit der Funktionseise dieser Produktes vertraut zu machen. Bewahren Sie diese Anleitung davon stets gut auf, damit Sie jederzeit darauf auf zugreifen können.
• Sie erhalten bei Kauf these Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
  -itte verwenden Sie das Produkt nur in seiner bestimmungsgemaien Art und Weise. Eine anderweitige Verwendung fuhrt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktssicherheit.
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selbst aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöbe, Schläge oder den Fall aus bereits geringen Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Lassen Sie keine Gegenstände aus Metall in diesen Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf diesen Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualifizierten Fachhandel empfohlenes Zubehör. Die Gewährleistung verfüllt bei Fremdeingriffen in das Gerät.

Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.): Bewahren Sie keine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschlucht werden konnen. Lassen Sie keine Kinder nicht mit Folie speiten. Es besteht Erstickungsgefahr!

Transport des Gerätes:itte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung.

Reinigung der äußerten Oberfläche: Verwenden Sie keine flüchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim Abwischen konnen die Oberflächen beschädigt werden. Gummi- oder Plastikteile sollenn nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

• Der Verständner benötigt bei Höchstleistung 15A. Wenn der Verständner verwendet wird, während der Motor abgeschelt ist, kann es passieren, dass die Batterie entladen wird.itte schalten Sie den Motor immer an, bevor Sie den Verständner verwenden.
• Verwenden Sie nur Stromkabel mit geeignetem Querschnitt.
• Dieses Gerät ist für Lautsprecher mit einer Impedanz von 2-16 Ω geeignet. Die Lautsprecher mussen genug Kapazität besitzen, um mehr Leistung des Gerätes aufnehmen zu konnen.

Technische Daten

Item #	10000849 10001277 10001278	AB-450 AB-250 AB-650	90W x 4 CH 90W x 2 CH 90W x 6 CH	20Hz - 20KHz @ 2 Ohms
Frequenzgang	20Hz-20KHz bei 1dB
Tiefpass	einstellbar (30-250Hz)
Eingangssensibilität	Hoch: 1.0-2.0V Impedanz 100 Ω Niedrig: 0.1-1.0V Impedanz 10 KΩ
Stromversorgung	DC 14.4V
Abmessungen / Gew.	10000849 10001277 10001278	35 x 5 x 25,5cm (BxHxT) ca. 2,1kg 25 x 5,2 x 24,5cm (BxHxT) ca. 1,8kg 36 x 5,2 x 24,5cm (BxHxT) ca. 2,5kg
Lieferumfang	Gerät, 2 x Hochpegel-Kabel, Montagematerial, Ersatzsicherung, Bedienungs-anleitung

Montage

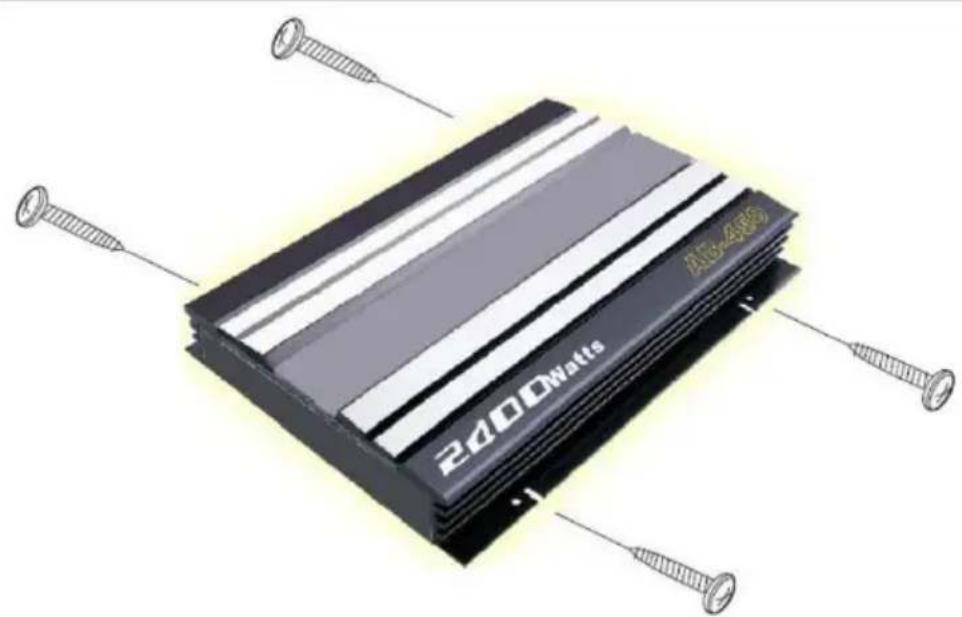

VORSICHT: Das Gerät heizt sich stark auf.itte{lssen Sie bei der Montage Platz um den Verstärker.Decken Sie den Verstärker während des Gebrauchs nicht ab.

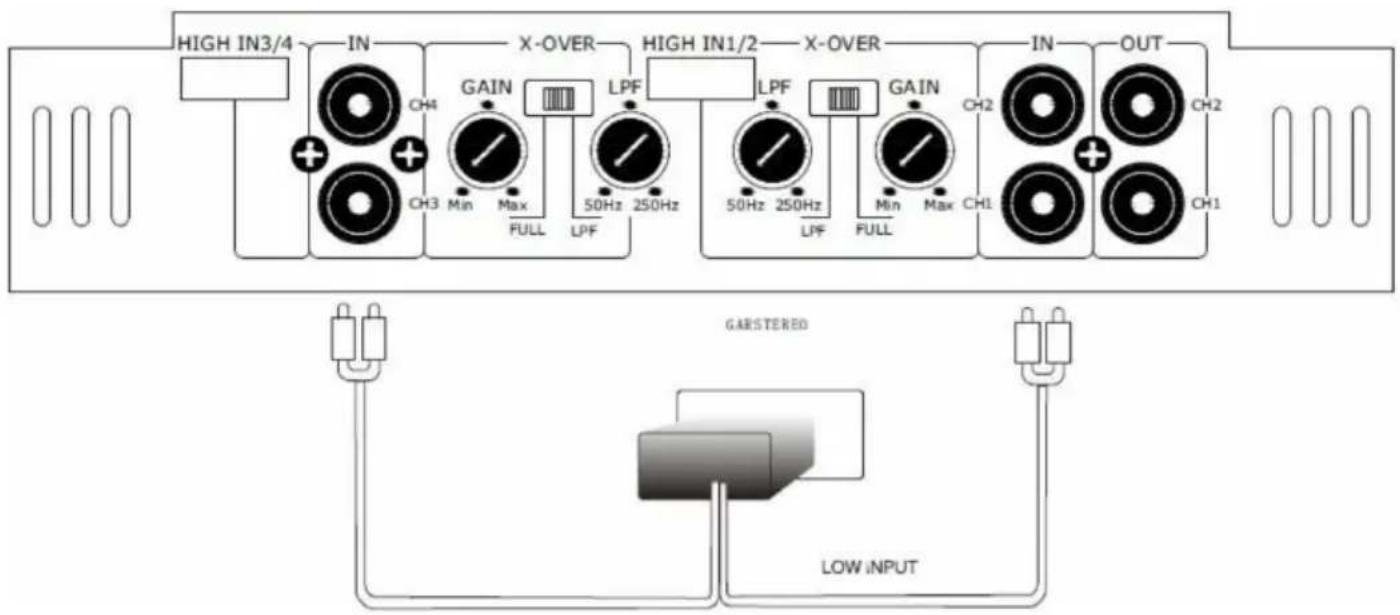

Anschlüsse / Inbetriebnahme 10000849

Verbindung mit dem Autoradio:

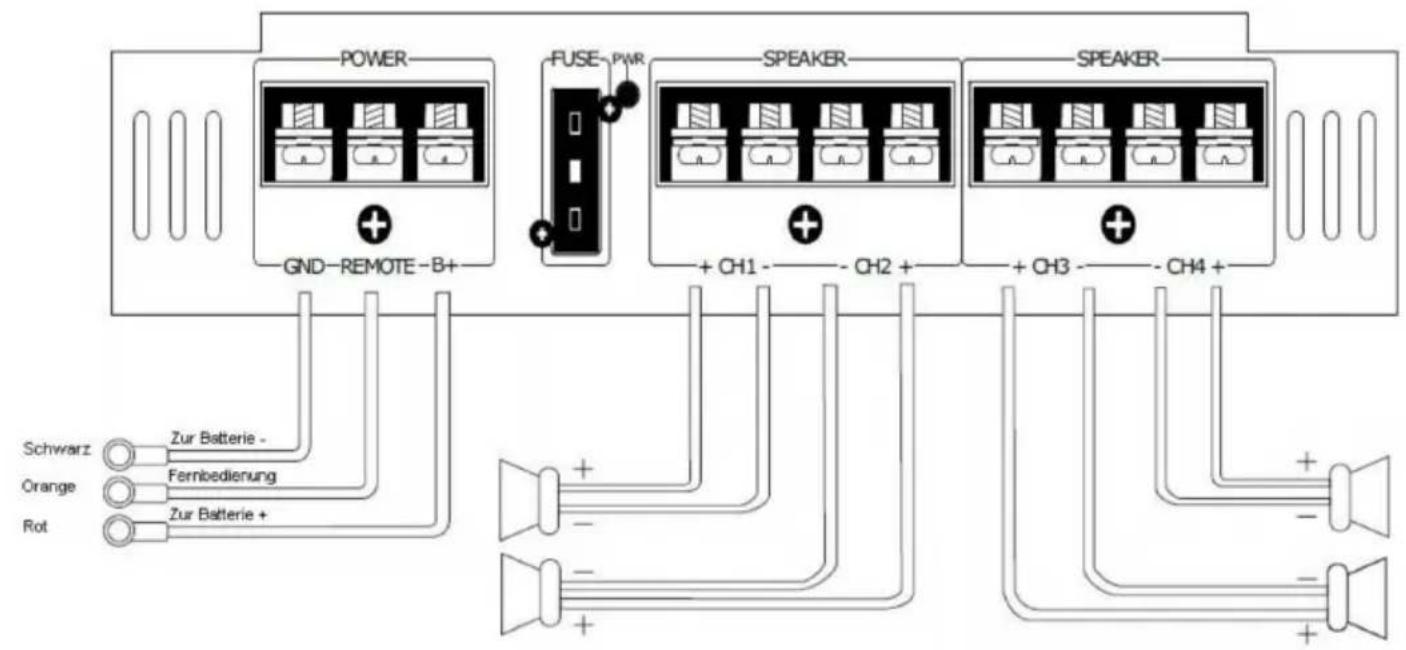

Anschluss der Laufsprecher und Stromquelle:

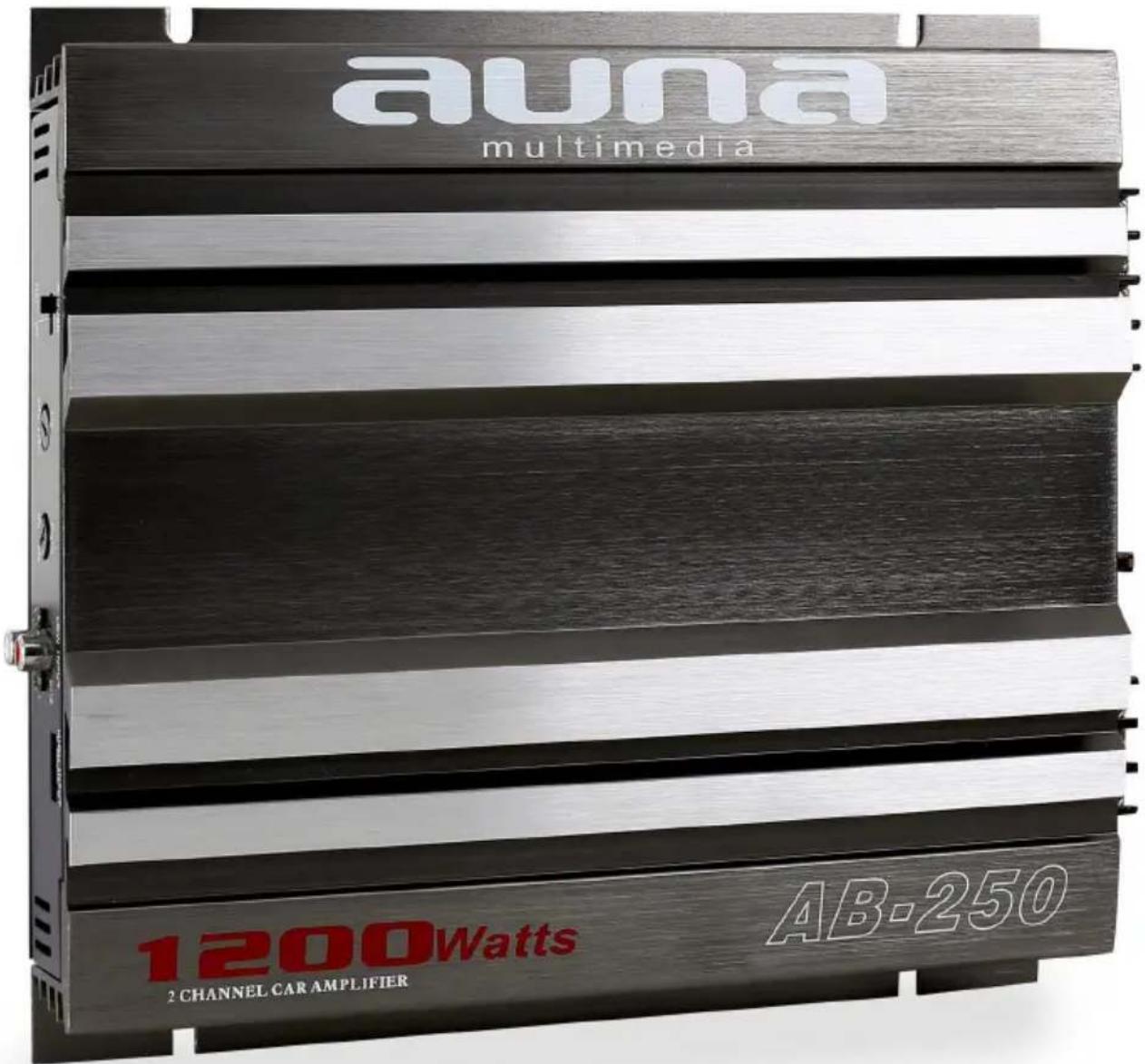

Anschlüsse / Inbetriebnahme 10001277

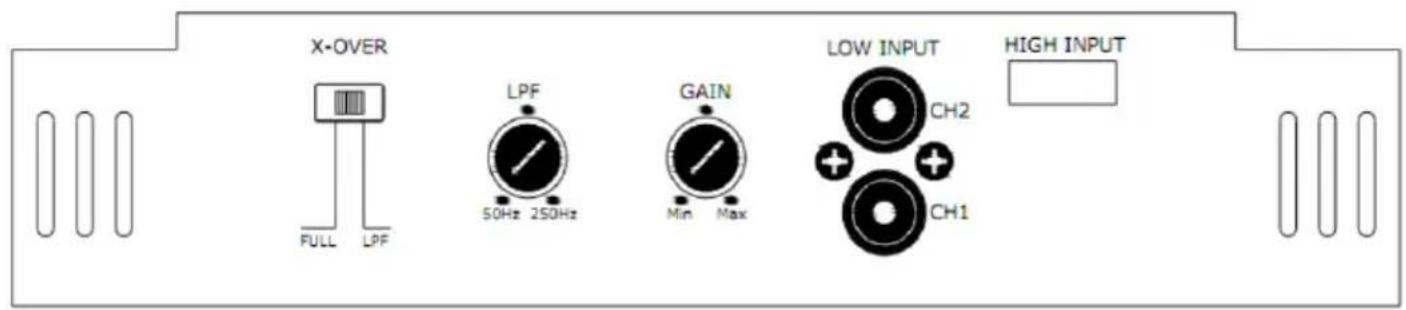

Verbindung mit dem Autoradio:

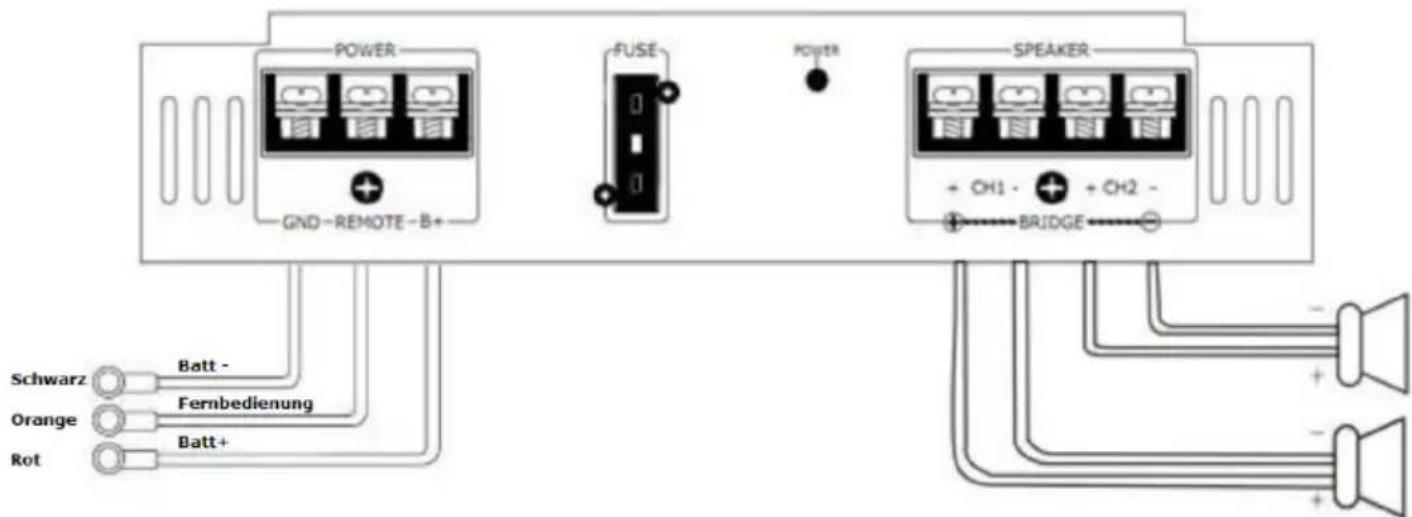

Anschluss der Laufsprecher und Stromquelle:

Anschlüsse / Inbetriebnahme 10001278

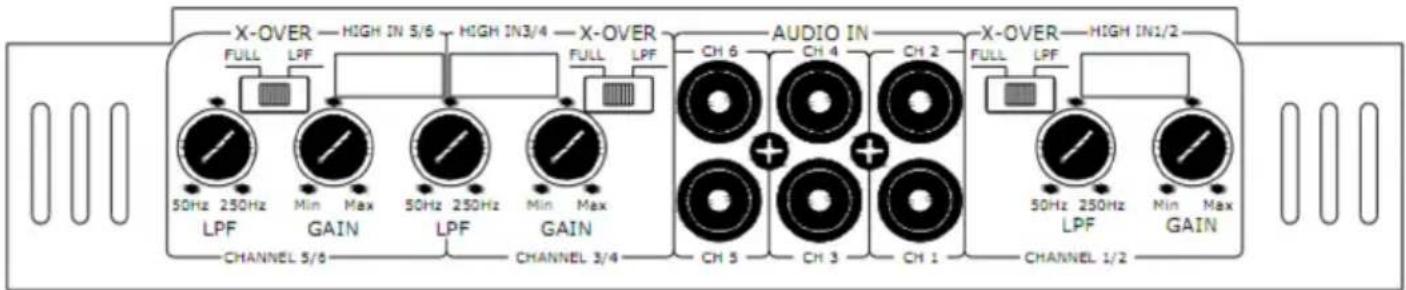

Verbindung mit dem Autoradio:

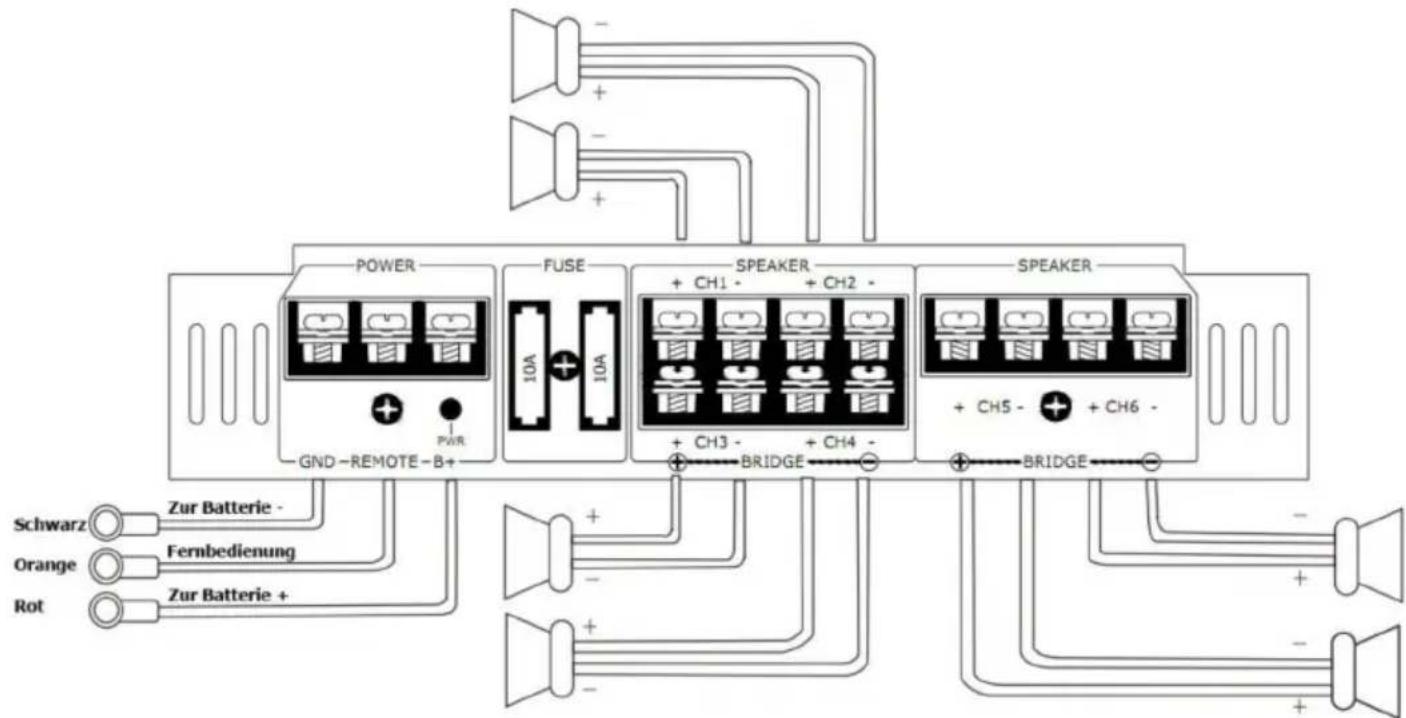

Anschluss der Laufsprecher und Stromquelle:

Verbinden der Stromquelle

Verbinden Sie das rote Kabel mit dem (+)-Pol Ihrer Batterie unter Verwendung des Kabels mit dem Sicherungshalter.

Verbinden Sie das Schwarze Kabel fest mit einer Schraube oder einen anderen (elektrisch leitenden!) Teil der Karosserie Ihres Autos, nach dem Sie den Lack entfernt haben. Dies ist notwendig für eine einwandfrei Erdung.

Fern-Ein-/Abschalt-Kabel

Verbinden Sie das orange Kabel mit einem geschalteten Stromkabel des Autoradios. Dies kontrolliert die An- und Abschaltung des Verständers. Das verbundene Stromkabel kann als Antenne des Radios wirken.

High-Input Verbindung

Autoradios, die keine Pre-Out Ausgabe haben, können über die Laufsprecherkabelausgänge mit dem mitgelieferten HIGH LEVEL Adapter mit der Endstufe verbunden werden.

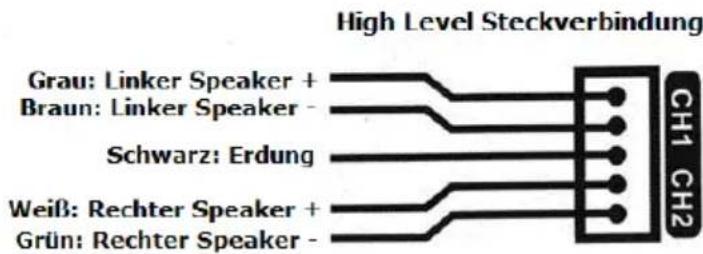

Verbinden Sie die Laufsprecher-Ausgänge des Autoradios mit dem High Level Adapter wie in dieser Diagramm zu sehen:

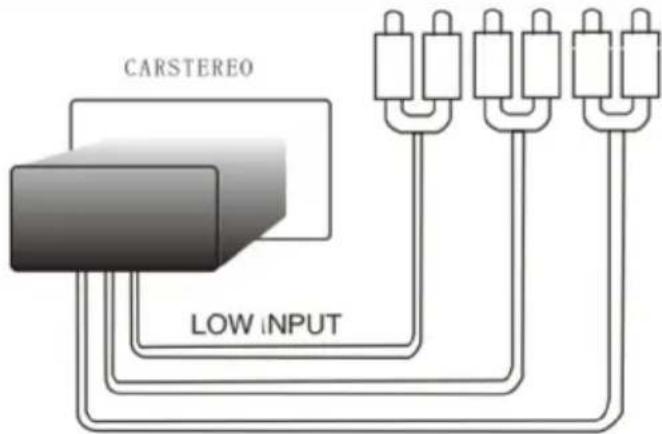

Low-Input-Verbindung

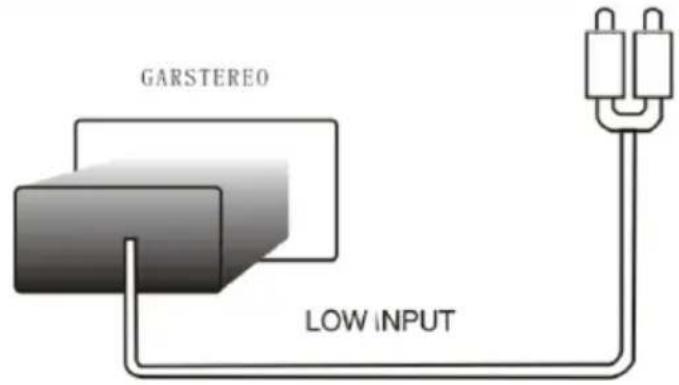

Hat Ihr Autoradio Cinch-Ausgänge, verbinden Sie diese einfach mit den entsprechend gekennzeichneten IN Buchsen.

Verbindung des AUX-Anschlusses:

Verbinden Sie das AUX-Eingangskabel mit dem Chinch-Anschluss wie beschrieben: „Weiß" zun linken Vorverstärkerausgang des Autoradios. „Rot" zum rechten Vorverstärkerausgang des Autoradios.

Bevor Sie den Vorverstärkerausgang des Autoradios oder anderer Geräte verbinden, stellen Sie sicher, dass die Impedanz und die Sensibilität mit diesen AUX-Anschluss übereinstimmen.
