LCI 6021 BK - Cuisinière CATA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à gaz avec four électrique
Marque	CATA
Modèle	LCI 6021 BK
Couleur	Noir
Nombre de brûleurs	4 brûleurs à gaz
Puissance totale des brûleurs	Environ 10 kW
Type d'allumage	Automatique avec batterie (piles LR20/R20S 1,5 V)
Dispositif de sécurité	Soupape de sécurité thermocouple sur chaque brûleur
Surface de cuisson	Vitrocéramique (Crystal) avec grilles en acier inoxydable
Type de four	Four électrique (non détaillé dans la notice)
Alimentation gaz	Gaz naturel (G20) ou GPL (butane/propane)
Pression d'alimentation gaz	20 mbar pour gaz naturel, 28-30 mbar pour GPL (selon injecteurs)
Tension électrique	230 V / 50 Hz
Puissance électrique	Environ 3000 W (pour le four et l'allumage)
Dimensions (L x P x H)	60 x 60 x 85 cm (estimation)
Poids	Environ 50 kg
Installation	Encastrable dans un plan de travail (voir notice pour découpe)
Entretien et nettoyage	Nettoyage des brûleurs à l'eau chaude et détergent, surface vitrocéramique avec paillette métallique et produit spécifique
Piles pour allumage	1 pile type D (LR20/R20S) 1,5 V, compartiment derrière la plaque
Réglage du gaz	Injecteurs interchangeables pour différents types de gaz, réglage du minimum par vis
Accessoires fournis	Joint d'étanchéité, injecteurs de rechange (selon modèle), notice d'utilisation

FOIRE AUX QUESTIONS - LCI 6021 BK CATA

Comment allumer un brûleur sur la cuisinière CATA LCI 6021 BK ?

Pour allumer un brûleur, poussez et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre jusqu'à la position maximale (grande flamme). Sur les modèles à allumage automatique, une étincelle électrique enflamme le gaz. Si le brûleur est équipé d'une sécurité thermocouple, maintenez la manette enfoncée pendant 3 à 5 secondes après allumage. Vous pouvez ensuite régler la flamme à la hauteur souhaitée.

Que faire si un brûleur ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la pile d'allumage (type D, 1,5 V) n'est pas épuisée. Si le compartiment de la pile est situé derrière la plaque en bas à gauche. Remplacez la pile si nécessaire. Assurez-vous également que les orifices du brûleur ne sont pas obstrués. Si le problème persiste, contactez le service client.

Quel type de piles utiliser pour l'allumage ?

Utilisez une pile de type D (LR20 ou R20S) de 1,5 V. Insérez-la dans le compartiment situé derrière la plaque de cuisson, en bas à gauche, en respectant la polarité (+ et -).

Comment nettoyer la surface vitrocéramique ?

Enlevez d'abord les résidus alimentaires avec une paillette métallique. Nettoyez ensuite la zone chaude avec un produit spécifique (type Sidol ou Stahfix) et du papier absorbant. Rincez à l'eau claire et essuyez avec un chiffon propre. Évitez les éponges abrasives, les détergents chimiques agressifs et les nettoyeurs vapeur.

Puis-je utiliser des casseroles en terre cuite sur les brûleurs ?

Non, l'utilisation de marmites en terre cuite et de diffuseurs est interdite. Utilisez des casseroles adaptées au diamètre des brûleurs pour éviter que la flamme ne dépasse du fond.

Comment adapter la cuisinière à un gaz différent (GPL) ?

Remplacez les injecteurs par ceux correspondant au nouveau gaz (voir tableau des caractéristiques des injecteurs). Ensuite, ajustez le réglage du minimum en tournant la vis située sur le robinet avec un tournevis. Pour le GPL, serrez la vis à fond. Assurez-vous que la pression d'alimentation est conforme.

L'appareil doit-il être installé par un professionnel ?

Oui, toutes les opérations d'installation (branchement électrique, connexion gaz) doivent être effectuées par des spécialistes qualifiés, conformément aux normes en vigueur. Une installation incorrecte peut entraîner des dommages et des blessures.

Où se trouve le numéro de série de l'appareil ?

La plaque signalétique se trouve au fond de la cuisinière. Elle indique le numéro de série, la tension, la puissance et les caractéristiques du gaz.

Que faire en cas de fuite de gaz ?

Fermez immédiatement le robinet d'arrivée de gaz et débranchez l'appareil. Ne pas utiliser de flamme ou d'interrupteur. Aérez la pièce et contactez un installateur agréé pour vérifier l'étanchéité des raccords.

Quels ustensiles sont recommandés pour la cuisson au gaz ?

Utilisez des casseroles à fond plat et de diamètre adapté au brûleur (ne dépassant pas la flamme). Évitez les ustensiles à grille sur les plans Crystal. Ne laissez jamais de casseroles vides sur le feu.

MODE D'EMPLOI LCI 6021 BK CATA

FR Instructions pour l'installation, l'utilisation, l'entretien

merci et sincères félicitations pour le choix que vous avez fait.

Ce nouveau produit, développé avec soin et fabriqué avec des matières de toute première qualité, a été soigneusement rodé pour satisfaire toutes Vos exigences d'une cuisson parfaite.

Veuillez lire attentivement les instructions simples portées sur cette notice qui vous permettront d'obtenir d'excellents résultats dès la première utilisation. Nous vous souhaitons une entière et pleine satisfaction quant à l'utilisation de cet appareil moderne.

LE CONSTRUCTEUR

INDEX

MODÈLES COMPRENANT DES PILES

Garantie

Paquet

Installation et efficacité

NOTICE D'EMPLOI

Installation

Mode d'emploi

Entretien

MODALITÉS D'INSTALLATION

Installation

Connexion gaz

Branchement électrique

Caractéristiques injecteurs

CE PRODUIT EST CONÇU EXCLUSIVEMENT POUR USAGE DOMESTIQUE. LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DOMMAGES ET BLESSURES CAUSÉES PAR UNE INSTALLATION INCORRECTE OU PAR UN USAGE IMPROPRE, ERRONÉ OU ABSURDE.

NOTICE D'EMPLOI

Installation

Toutes les opérations relatives à l'installation (branchement électrique) doivent être effectuées par des spécialistes suivant les normes en vigueur.

Pour les instructions spécifiques, voir la partie qui concerne les modalités d'installation.

Mode d'emploi

Brûleurs à gaz (Fig. 1).

On allume le brûleur en approchant une petite flamme aux trous de sa partie supérieure en poussant et tournant dans le sens contraire des aiguilles d'une montre la manette correspondant jusqu'à faire coïncider l'aiguille avec la position de maximum. Quand le brûleur est en marche, régler la flamme selon la nécessité. La position de minimum se trouve à la fin de la rotation contraire au sens des aiguilles d'une montre.

Pour les modèles à allumage automatique tourner la manette comme indiqué ci-dessus, en poussant en meine temps le bouton spécial. Pour les modèles à allumage automatique/simultané (à une main), il suffit d'agir sur le bouton correspondant, comme il est indiqué ci-dessus. La décharge électrique entre la petite bougie et le brûleur allume le brûleur intéressé. Quand le brûleur est allumé, lâcher la manette, et regler la flamme selon nécessité.

Dans le cas de modèles doués de sûreté thermo-électrique, l'allumage du brûleur a lieu comme dans les cas décrits ci-dessus en appuyant à fond sur la manette placée à la position maximale pendant environ 3/5 secondes. Au moment où vous relâchez la manette, assurez-vous que le brûleur est allumé.

N.B.: - on Vous conseille d'utiliser des casseroles avec un diamètre proportionné aux brûleurs évitant que la flamme au maximum déborde de leur fond

- ne laissez jamais de casseroles vides sur le feu allumé

- n'employez pas d'ustensiles pour cuisson à grille sur les plans Crystal.

A la fin de la cuisson il faut fermer le robinet principal du conduit et/ou de la bouteille.

GAZ

* avec grille de reduction

La garantie (service de garantie) ne couvre pas les piles.

Le fabricant de la plaque de cuisson à gaz dégage toute responsabilité en cas de défaillance des piles.

Paquet

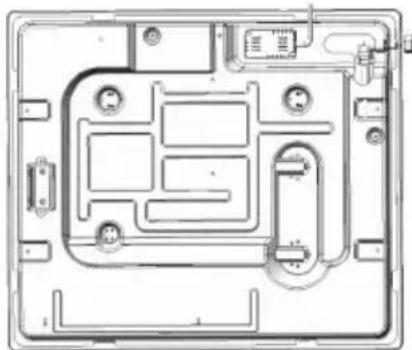

Certains modèles sont livrés avec des piles (de type D, LR20 ou R20S, de 1,5 V) pour la fonction d'allumage automatique. Compartiment (dispositif) de logement de la pile situé derrière la plaque, en bas à gauche, représenté sur la figure.

Si la pile n'est pas fournie, celle-ci doit être achetée séparément.

Installation et efficacité

Avant de procéder à l'installation de la plaque de cuisson sur un plan de travail, insérer une pile (préter attention à l'orientation des pôles « + » et « - ») dans le compartiment prévu à cet effet représenté sur la figure et situé derrière la plaque, en bas à gauche.

Avant de fixer définitivement la plaque de cuisson à un plan de travail au moyen de mastic spécial à base adhésive (fournie), vérifier le bon fonctionnement de l'allumage automatique. Pour ce faire, appuyer sur n'importe quel bouton et le tourner dans le sens inverse des aiguilles d'une montre de manière à ce que le repère soit dirigé vers le symbole de la flamme. Attendre de jaillissement d'étincelles suivi des bruits de crépitement caractéristiques.

Si l'allumage automatique ne fonctionne pas correctement, s'assurer que la pile n'est pas épuisée et la remplacer si nécessaire.

Si le problème persiste, contacter le Service clientèle ou le Service de maintenance.

Entretien

Gaz/Électric

Avant de toute opération, débrancher l'appareil du réseau électrique. Pour assurer une longue vie a l'appareil il faut absolument effectuer de temps en temps un nettoyage général soigneux en gardant à l'esprit ce qui suit:

• les parties en vitre, acier et/ou émaillées doivent être nettoyées avec des produits appropriés (faciles à trouver ans les magasins) non abrasifs ni corrosifs. Eviter les produits qui contiennent du chlore (eau de Javel, etc.)
• éviter de laisser sur la table de travail des substances acides ou alcalines (vinaigre, sel, jus de citron, etc.)
• les orifices du bruleûr et les chapeaux (pièces mobiles du bruleur) doivent être fréquemment lavés avec de l'eau bouillante et du détergent, en ayant soin d'enlever tout incrustation, ensuite ils doivent être essuyés soigneusement, en contrôlant que tous les trous soient débouchés.
• les plaques électriques doivent être nettoyées avec un torchon humide et un peu huilées quand elles sont encore tièdes.
• les grilles inox du plan de travail après avoir été chauffées prennent une couleur bleuâtre qui ne deterieoure pas leur qualité. Pour leur rendre leur aspect original employer un produit un peu abrasif.

N.B.: - Le graissage éventuel des robinets doit être faite par des spécialités, qui doivent être appelés en cas d'anomalie de fon ctionnement. Contrôler de temps en temps l'état de conservation du conduit flexible d'alimenlalion gaz.

Si il y a des fuites remplacer immédiatement. Dans tous les cas ne pas oublier de la changer avant la date limite indiquée sur le tube.

Entretien surface vitrocéramique

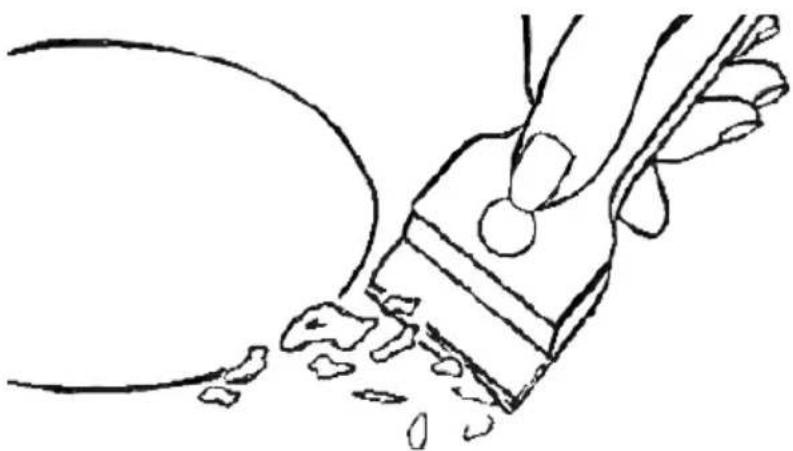

(Fig.-2) Avant tout enlever les restes de nourriture et les giclées de graisse de la surface de cuisson avec une paillette métallique. Nettoyer ensuite dans la zone chaude avec Sidol ou Stahfix et du papier de cuisine, rincer par de l'eau et essuyer avec un chiffon propre.

Les traces d'aluminium, d'objets en plastique, de sucre ou de nourriture très riche en sucre doivent être enlevés instamment da la zone chaude de cuisson par l'aide d'une paillette métallique pour éviter de possible dégâts à la surface du plan.

N'utiliser absolument pas d'éponges ou de torchons abrasifs; éviter aussi l'emploi de détergen ts chimiques agressifs comme Fornospray ou de dégraisseurs.

Ne pas utiliser de nettoyeurs à vapeur pour nettoyer le plan de cuisson.

Cet appareil n'est pas pourvu de dispositif d'évacuation des produits de la combustion. On doit donc l'installer dans des endroits suffisamment aérés suivant les dispositions des lois en vigueur. La quantité d'air nécessaire à la combustion ne doit pas elre inférieure à 2.0 m³/h pour chaque kW de puissance installer. Voir ableau puissances brûleurs.

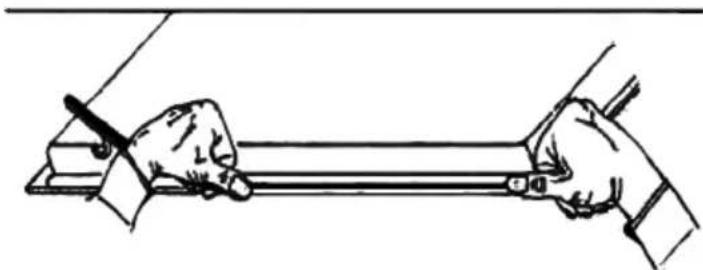

Positionnement

L'appareil est prévu pour être encastré dans un plan de travail comme indiqué dans la Avant d'installer le plan de cuisson, placer le joint d'étanchéité sur tout le périmètre de l'ouverture.

- l'installation a une connexion de terre efficace suivant les normes et les dispositions de loi en vigueur. La mise à terre est obligatoire aux tenues delà loi.

Si l'appareil n'a pas de câble et/ou de prise cor-respondante, ne utiliser que des câbles et des prises, selon les données indiquées sur la plaque signalétique et à la température de travail. Le câble ne devra jamais atteindre une température supérieure de 50°C à celle de l'ambiance.

Si on désire une connexion directe au réseau, il faut prévoir un dispositif de coupure omnipolaire avec une distance d'ouverture entre les contacts de 3 mm dimensionné pour la puissance absorbée et qui suit les normes en vigueur (le fil de terre de couleur jau-ne/vert ne doit pas être coupé par l'interrupteur). La prise ou l'interrupteur omnipolaire doivent être facilement accessibles après la mise en place de l'appareil.

Le Constructeur décline toute responsabilité au cas où ces normes et les autre nonnes contre les accidents ne seraient pas observées.

Si le câble d'alimentation est endommagé, le remplacer par un câble neuf ou par un kit spécial fourni par le fabricant ou par le service après-vente.

L'emploi de silicone d'étanchéité est interdit. Seul le joint d'étanchéité fourni doit être utilisé.

L'utilisation de marmites en terre cuite et de diffuseurs est interdite.

CONNEXION GAZ

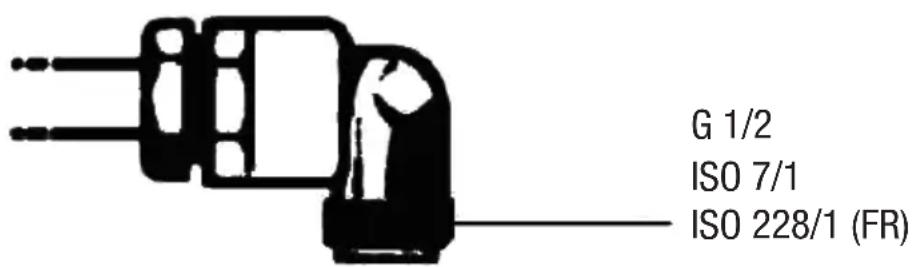

(Fig. 4) Effectuer la connexion de l'appareil à la bouteille ou à l'installation selon les prescriptions des normes en vigueur s'assurant à l'avance que l'appareil est réglé pour le type de gaz disponible. En cas contraire voir: "Adaptation à un type de gaz différent". Verifier aussi que la pression d'alimentation correspond aux valeurs du tableau: "Caractéristiques injecteurs".

Branchement métallique rigide/semirigide

Effectuer le branchement avec des raccords à conduits métalliques (meme flexibles) de façon à ne pas provoquer de contraintes aux organes internes à l'appareil.

N.B.: - Quand l'installation est terminée, contrôler, avec une solution savonneuse, la parfaite etoncheité de tout le système de branchement.

Fig. 4

Branchement électrique

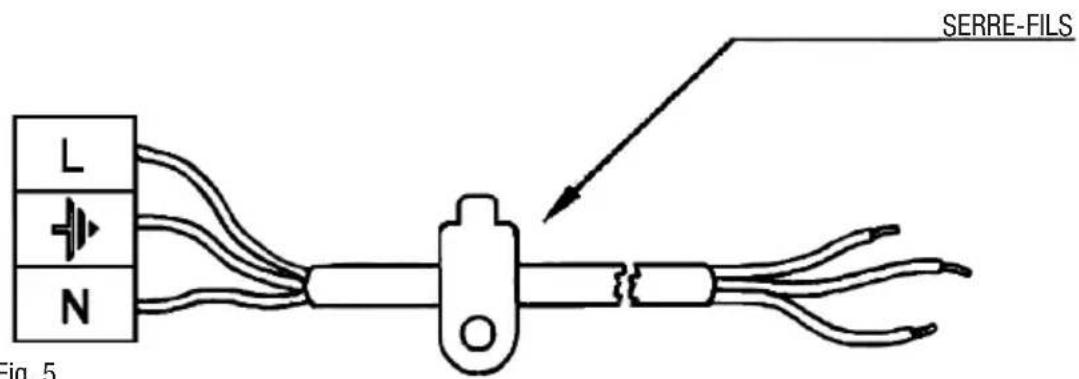

(Fig. 5) Avant d'effectuer le branchement électrique, s'assurer que:

- la tension de rinstallation électrique correspond au voltage indiqué sur la plaque signalélique appliquée au fond du plan;

Fig. 5

- l'installation a une connexion de terre efficace suivant les normes et les dispositions de loi en vigueur. La mise à terre est obligatoire aux tenues delà loi.

Si l'appareil n'a pas de câble et/ou de prise cor-respondante, ne utiliser que des câbles et des prises, selon les données indiquées sur la plaque signalétique et à la température de travail. Le câble ne devra jamais atteindre une température supérieure de 50°C à celle de l'ambiance.

Si on désire une connexion directe au réseau, il faut prévoir un dispositif de coupure omnipolaire avec une distance d'ouverture entre les contacts de 3 mm dimensionné pour la puissance absorbée et qui suit les normes en vigueur (le fil de terre de couleur jau-ne/vert ne doit pas être coupé par l'interrupteur). La prise ou l'interrupteur omnipolaire doivent être facilement accessibles après la mise en place de l'appareil.

Le Constructeur décline toute responsabilité au cas où ces normes et les autre nonnes contre les accidents ne seraient pas observées.

Si le câble d'alimentation est endommagé, le remplacer par un câble neuf ou par un kit spécial fourni par le fabricant ou par le service après-vente.

Adaptation à un différent type de gaz

(Fig. 6) Si l'appareil prévoit un type de gaz différent de celui d'alimentation disponible, on doit procéder:

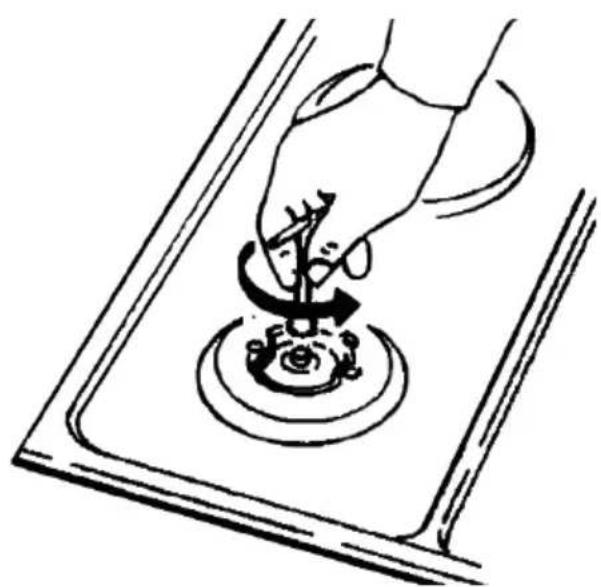

- à la substitution des injecteurs (Fig. 6) avec ceux correspondants au type de gaz qu'il faut utiliser (voir tableau "Caractéristiques injecteurs").

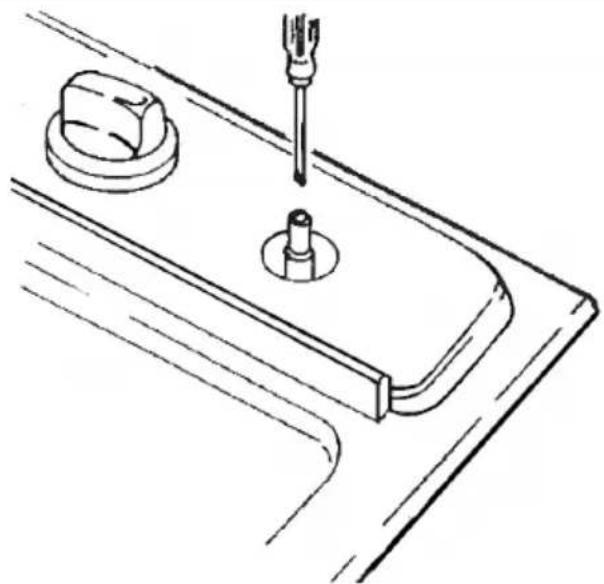

- pour le réglage au minimum, tournez à l'aide d'un tournevis approprié la vis qui se trouve sur le robinet (Fig. 7) après avoir placé le robinet sur la position du minimum. Pour GPL (butane / propane) serrez à fond.
