Tipo de producto	Cocina de gas con horno eléctrico
Marca	CATA
Modelo	LCI 6021 BK
Color	Negro
Número de quemadores	4 quemadores de gas
Potencia total de los quemadores	Aproximadamente 10 kW
Tipo de encendido	Automático con batería (pilas LR20/R20S 1,5 V)
Dispositivo de seguridad	Válvula de seguridad termopar en cada quemador
Superficie de cocción	Vitrocerámica (Crystal) con rejillas de acero inoxidable
Tipo de horno	Horno eléctrico (no detallado en el manual)
Alimentación de gas	Gas natural (G20) o GLP (butano/propano)
Presión de alimentación de gas	20 mbar para gas natural, 28-30 mbar para GLP (según inyectores)
Tensión eléctrica	230 V / 50 Hz
Potencia eléctrica	Aproximadamente 3000 W (para el horno y el encendido)
Dimensiones (An x Prof x Alt)	60 x 60 x 85 cm (estimación)
Peso	Aproximadamente 50 kg
Instalación	Empotrable en una encimera (ver manual para recorte)
Mantenimiento y limpieza	Limpieza de los quemadores con agua caliente y detergente, superficie vitrocerámica con estropajo metálico y producto específico
Pilas para encendido	1 pila tipo D (LR20/R20S) 1,5 V, compartimento detrás de la placa
Ajuste del gas	Inyectores intercambiables para diferentes tipos de gas, ajuste del mínimo con tornillo
Accesorios incluidos	Junta de estanqueidad, inyectores de repuesto (según modelo), manual de uso

Preguntas frecuentes - LCI 6021 BK CATA

¿Cómo encender un quemador en la cocina CATA LCI 6021 BK?

Para encender un quemador, empuje y gire la maneta correspondiente en el sentido contrario a las agujas del reloj hasta la posición máxima (llama grande). En los modelos con encendido automático, una chispa eléctrica enciende el gas. Si el quemador está equipado con un termopar de seguridad, mantenga la maneta presionada durante 3 a 5 segundos después del encendido. Luego puede ajustar la llama a la altura deseada.

¿Qué hacer si un quemador no se enciende?

Verifique primero que el aparato esté correctamente enchufado y que la pila de encendido (tipo D, 1,5 V) no esté agotada. El compartimento de la pila está situado detrás de la placa en la parte inferior izquierda. Reemplace la pila si es necesario. También asegúrese de que los orificios del quemador no estén obstruidos. Si el problema persiste, contacte al servicio técnico.

¿Qué tipo de pilas usar para el encendido?

Use una pila tipo D (LR20 o R20S) de 1,5 V. Insértela en el compartimento situado detrás de la placa de cocción, en la parte inferior izquierda, respetando la polaridad (+ y -).

¿Cómo limpiar la superficie vitrocerámica?

Primero retire los residuos de alimentos con un estropajo metálico. Luego limpie la zona caliente con un producto específico (tipo Sidol o Stahfix) y papel absorbente. Enjuague con agua limpia y seque con un paño limpio. Evite esponjas abrasivas, detergentes químicos agresivos y limpiadores de vapor.

¿Puedo usar cacerolas de barro en los quemadores?

No, está prohibido el uso de ollas de barro y difusores. Use cacerolas adaptadas al diámetro de los quemadores para evitar que la llama sobrepase el fondo.

¿Cómo adaptar la cocina a un gas diferente (GLP)?

Reemplace los inyectores por los correspondientes al nuevo gas (consulte la tabla de características de los inyectores). Luego, ajuste la regulación del mínimo girando el tornillo situado en la llave con un destornillador. Para GLP, apriete el tornillo a fondo. Asegúrese de que la presión de alimentación sea la correcta.

¿Debe ser instalado el aparato por un profesional?

Sí, todas las operaciones de instalación (conexión eléctrica, conexión de gas) deben ser realizadas por especialistas cualificados, de acuerdo con las normas vigentes. Una instalación incorrecta puede provocar daños y lesiones.

¿Dónde se encuentra el número de serie del aparato?

La placa de características se encuentra en la parte trasera de la cocina. Indica el número de serie, la tensión, la potencia y las características del gas.

¿Qué hacer en caso de fuga de gas?

Cierre inmediatamente la llave de paso del gas y desconecte el aparato. No use llamas ni interruptores. Ventile la habitación y contacte a un instalador autorizado para verificar la estanqueidad de las conexiones.

¿Qué utensilios se recomiendan para cocinar con gas?

Use cacerolas con fondo plano y de diámetro adecuado al quemador (sin que la llama sobrepase el fondo). Evite utensilios de rejilla sobre las superficies Crystal. No deje nunca cacerolas vacías al fuego.

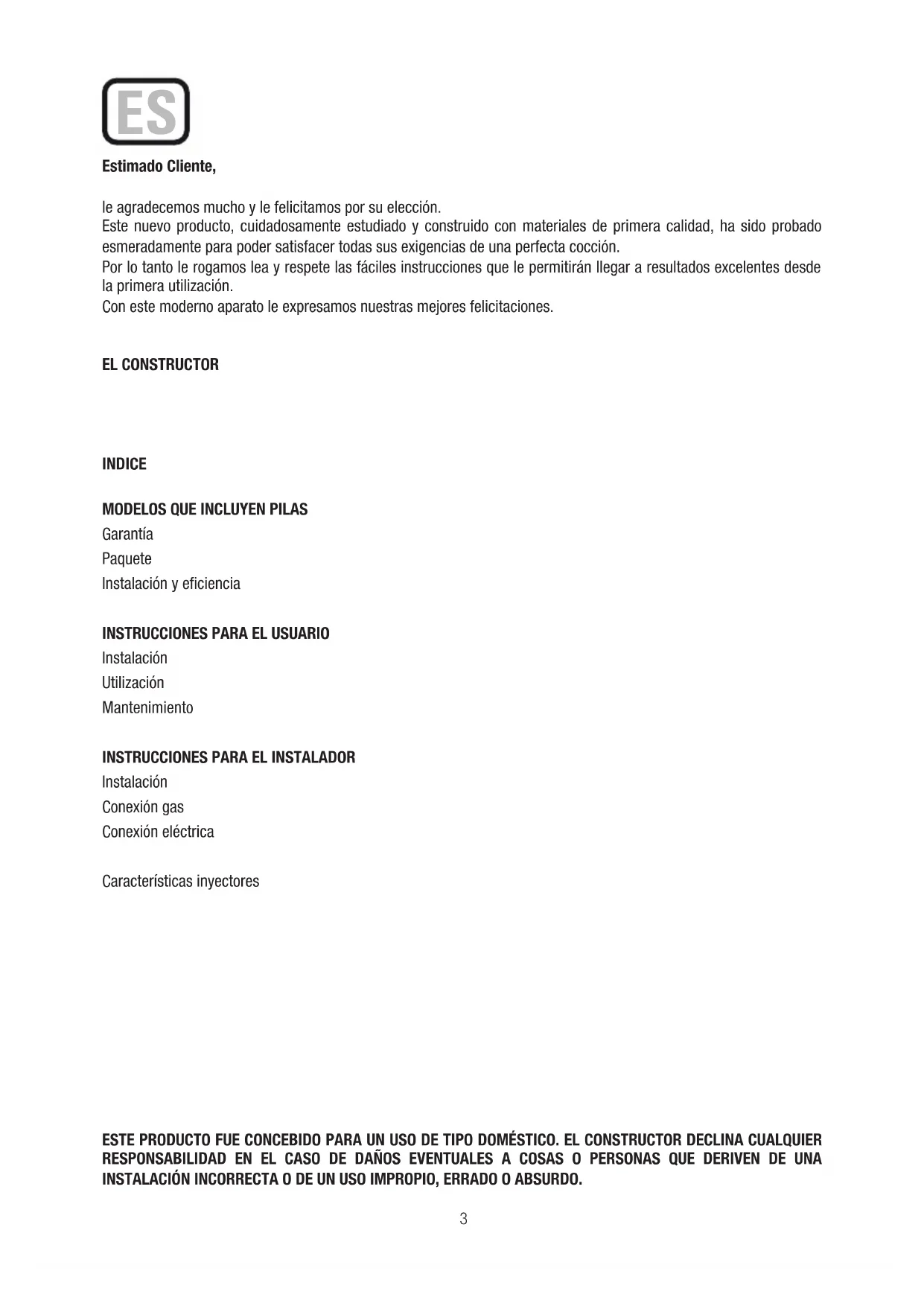

MANUAL DE USUARIO LCI 6021 BK CATA

ES Instrucciones para la instalación, el uso, el mantenimiento

le agradecemos mucho y le felicitamos por su elección.

Este nuevo producto, cuidadosamente estudiado y construido con materiales de primera calidad, ha sido probado esmeradamente para poder satisfacer todas sus exigencias de una perfecta cocción.

Por lo tanto le rogamos lea y respete las fáciles instrucciones que le permitirán llegar a resultados excelentes desde la primera utilización.

Con este moderno aparato le expresamos nuestras mejores felicitaciones.

EL CONSTRUCTOR

INDICE

MODELOS QUE INCLUYEN PILAS

Garantía

Paquete

Instalación y eficiencia

INSTRUCCIONES PARA EL USUARIO

Instalación

Utilización

Mantenimiento

INSTRUCCIONES PARA EL INSTALADOR

Instalación

Conexión gas

Conexión eléctrica

Características inyectores

ESTE PRODUCTO FUE CONCEBIDO PARA UN USO DE TIPO DOMÉSTICO. EL CONSTRUCTOR DECLINA CUALQUIER RESPONSABILIDAD EN EL CASO DE DAÑOS EVENTUALES A COSAS O PERSONAS QUE DERIVEN DE UNA INSTALACIÓN INCORRECTA O DE UN USO IMPROPIO, ERRADO O ABSURDO.

INSTRUCCIONES PARA EL USUARIO

Instalación

Todas las operaciones relativas a la instalación (conexión eléctrica) tienen que ser efectuadas por personal cualificado según las normas vigentes.

Para las instrucciones específicas véase la parte reservada al instalador.

Utilización

Quemadores de gas (Fig. 1).

El encendido del quemador tiene lugar acercando una llama a los agujeros de la parte de arriba del mismo quemador presionando y girando en sentido antihorario el puño correspondiente hasta que su indicador coincida con la posición de máximo. Una vez efectuado el encendido regular la llama según la necesidad. La posición de mínimo está al final de la rotación antihoraria.

En los modelos con encendido automático actuar sobre el puño como descrito arriba, presionando contemporáneamente el apropiado pulsador. En los modelos con encendido automático/simultáneo (con una mano) es suficiente accionar el mando respectivo como se indicó anteriormente.

La descarga eléctrica entre bujía y quemador provoca el encendido del quemador interesado. Una vez efectuado el encendido soltar inmediatamente el pulsador regulando la llama según la necesidad.

El encendido de los quemadores en los modelos con seguridad termoeléctrica se efectúa como en los casos ya descritos, manteniendo el mando presionado a fondo en la posición de máximo durante unos 3/5 segundos. Al soltar la perrilla asegurarse que el quemador permanezca encendido.N.B.: - se aconseja utilicen sartenes de diámetro apto a los quemadores evitando que la llama al máximo salga del fondo de las mismas

- no dejar ollas vacías con el fuego encendido

- sobre los planos Crystal no usar accesorios de cocción a la parrilla.

Al final de la cocción se aconseja cierren el grifo principal del tubo y/o de la bombona.

GAS

* con rejilla de reducción

La garantía (servicio de garantía) no cubre las pilas.

El fabricante de la placa de gas está exento de responsabilidad alguna por fallos de las pilas.

Paquete

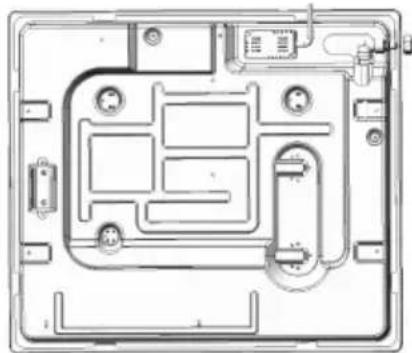

Algunos modelos incluyen pilas (tipo D o LR20 o R20S; 1,5 V) para la función de autoencendido. Compartimento (dispositivo) para instalar la pila situado en la parte trasera inferior izquierda de la placa, representado en la figura.

Si la pila no está incluida, hay que comprarla por separado.

Instalación y eficiencia

Antes de instalar la placa en una encimera, insertar una pila (prestando atención a la orientación de los polos «+» y «-») en el dispositivo especial situado en la parte trasera inferior izquierda de la placa, representado en la figura.

Antes de fijar la placa en una encimera de forma definitiva con sellante especial (relleno) con base adhesiva (incluida), asegurarse de que el autoencendido funciona correctamente. Para ello, presionar cualquier botón y girarlo en sentido contrario a las agujas del reloj de forma que la marca señale hacia el símbolo de la llama. Esperar a que se produzcan chispas seguidas de los característicos sonidos crepitantes.

Si el autoencendido no funciona bien, comprobar si la pila está desgastada y cambiarla.

Si el problema persiste, llamar al Servicio de Atención al Cliente o al de mantenimiento.

Mantenimiento

Gas/Eléctrico

Antes de cualquier operación desconectar eléctricamente el aparato.

Para una mayor duración del aparato es indispensable efectuar periódicamente una cuidadosa limpieza general teniendo en cuenta lo siguiente:

• las partes en vidrio, de acero y/o esmaltadas tienen que ser limpiadas con productos idóneos (que se pueden encontrar a la venta) no abrasivos ni corrosivos. Eviten productos a base de cloro (lejía de algas, ecc.)
• eviten dejar sobre el tablero de trabajo substancias ácidas o alcalinas (vinagre, sal, zumo de limón, ecc.)
• los rompellamas y las tapaderas (partes movibles del quemador) tienen que ser lavados a menudo con agua muy caliente y detergente teniendo el cuidado de quitar toda incrustación, tienen que ser secados cuidadosamente, y hay que controlar que ninguno de los agujeros de los rompellamas esté obturado, ni siquiera parcialmente.
• las placas eléctricas se limpian con un estropajo húmedo y se engrasan ligeramente con aceite lubricante cuando estén todavía tibias.
• las rejillas inox de la superficie de cocción después de haber sido calentadas toman una coloración azulada que no daña su calidad. Para que vuelvan a su apariencia original utilicen un producto ligeramente abrasivo.

N.B.: - La eventual lubricación de los grifos tiene que ser efectuada por personal cualificado con el cual se aconseja ponerse en contacto en caso de anomalías de funcionamiento.

Controlar periódicamente el estado de conservación del tubo flexible de alimentación gas. En caso de pérdidas solicitar la intervención inmediata del personal cualificado para su sustitución.

Mantenimiento vidriocerámico

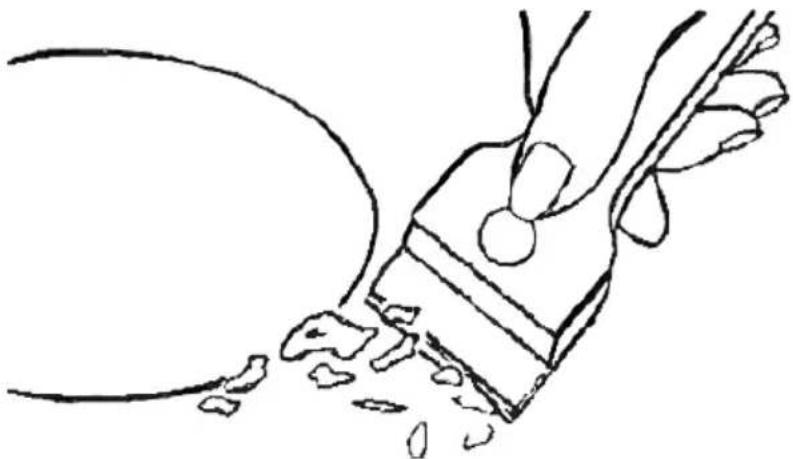

(Fig. 2) Antes de todo quitar los residuos de comida y las salpicaduras de grasa de la superficie de cocción con una raedera. Luego limpiar en la zona caliente con Sidol o Stahifix con papel de cocina. Luego aclarar con agua y secar con un trapo limpio.

Trazas de papel de aluminio, de objetos de plástico, azúcar o comidas muy sacaríferas tienen que ser quitadas inmediatamente de la zona caliente de cocción con una raedera para evitar posibles daños a la superficie de cocción. En ningún caso utilicen e-sponjas o estropajos; eviten también utilizar detergentes químicos agresivos como Fornospray o quitamanchas.

No utilice aparatos de vapor para limpiar el plano de cocción.

Fig. 2

INSTRUCCIONES PARA EL INSTALADOR

Instalación

Este aparato no tiene un dispositivo de descarga de los productos de la combustión. Se aconseja instalarlo en locales suficientemente aireados según las disposiciones de ley vigentes. La cantidad de aire necesaria a la combustión no tiene que ser menos que 2.0 m³/h por cada kW de potencia instalado. Véase tabla potencias quemadores.

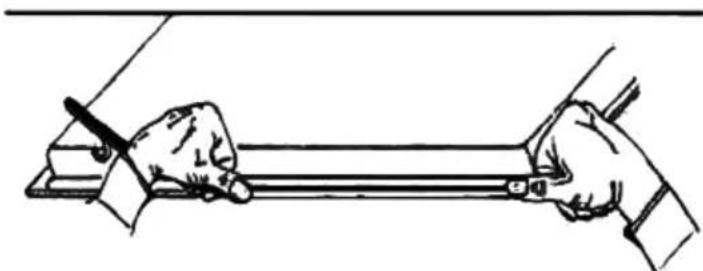

Colocación

El aparato está preparado para ser empotrado en un tablero de trabajo como ilustrado en la relativa figura. Antes de introducir el plano predisponer la junta de sellado sobre todo el perímetro del agujero del empotrado.

- que la instalación tenga una eficaz conexión de tierra según las normas y las prescripciones de ley vigentes. La puesta a tierra es obligatoria por ley.

En el caso de que el aparato no tenga el cable y/o el relativo enchufe utilizar material apto para la absorción indicado en la placa matrícula y para la temperatura de trabajo. El cable en ningún punto tendrá que llegar a una temperatura superior de 50°C a la temperatura ambiente.

Si se quiere una conexión directa a la red, es necesario interponer un interruptor omnipolar con abertura mínima entre los contactos de 3 mm dimensionado para la carga de placa y responder a las normas vigentes (el cable de tierra amarillo/verde no tiene que ser interrumpido por el interruptor). El enchufe o el interruptor omnipolar tienen que ser fácilmente alcanzables con el aparato instalado.

El constructor declina cualquier responsabilidad en el caso de que lo dicho arriba y las usuales normas contra los infortunios no sean respetadas.

Si el cable de alimentación está dañado, debe ser sustituido por un cable o conjunto especial a suministrar por el fabricante o servicio post venta.

Se prohibe la utilizacion de silicona para el sellado. Solo se permite utilizar la junta de estanqueidad suministrada.

Se prohibe el uso de ollas de barro y difusores.

CONEXIÓN GAS

(Fig. 4) Conectar el aparato a la bombona o a la instalación según las prescripciones de las normas vigentes comprobando antes que el aparato esté preparado para el tipo de gas disponible. En caso contrario véase: “Adaptación a un distinto tipo de gas”. Además comprobar que la presión de alimentación esté dentro de los valores citados en la tabla “Características inyectores”.

Conexión metálica rígida/semirígida

Efectuar la conexión con rácores y tubos metálicos (también flexibles), de manera que no se provoquen solicitaciones a los órganos interiores del aparato.

N.B.: - Una vez efectuada la instalación controlen, con una solución jabonosa, la perfecta estanqueidad de todo el sistema de conexión.

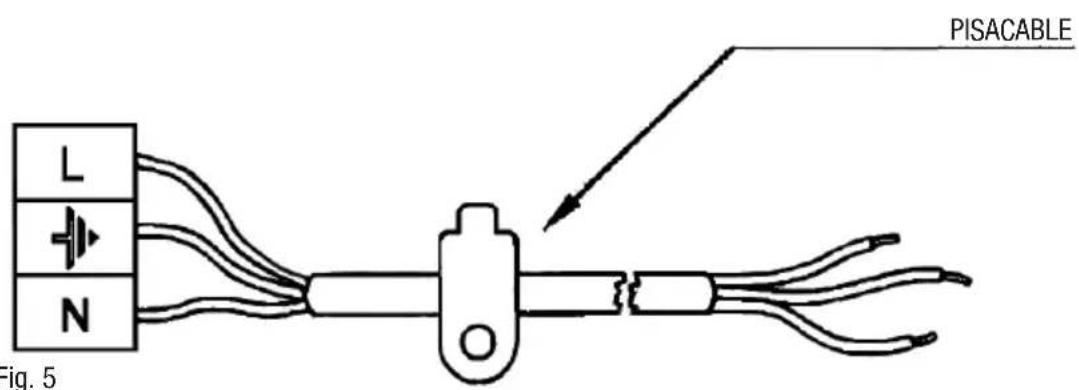

(Fig. 5) Antes de efectuar la conexión eléctrica comprobar que:

- las características de la instalación satisfagan cunato indicado en la placa matrícula colocada sobre el fondo de la superficie de cocción;

- que la instalación tenga una eficaz conexión de tierra según las normas y las prescripciones de ley vigentes. La puesta a tierra es obligatoria por ley.

En el caso de que el aparato no tenga el cable y/o el relativo enchufe utilizar material apto para la absorción indicado en la placa matrícula y para la temperatura de trabajo. El cable en ningún punto tendrá que llegar a una temperatura superior de 50°C a la temperatura ambiente.

Si se quiere una conexión directa a la red, es necesario interponer un interruptor omnipolar con abertura mínima entre los contactos de 3 mm dimensionado para la carga de placa y responder a las normas vigentes (el cable de tierra amarillo/verde no tiene que ser interrumpido por el interruptor). El enchufe o el interruptor omnipolar tienen que ser fácilmente alcanzables con el aparato instalado.

El constructor declina cualquier responsabilidad en el caso de que lo dicho arriba y las usuales normas contra los infortunios no sean respetadas.

Si el cable de alimentación está dañado, debe ser sustituido por un cable o conjunto especial a suministrar por el fabricante o servicio post venta.

Adaptación a un tipo diferente de gas

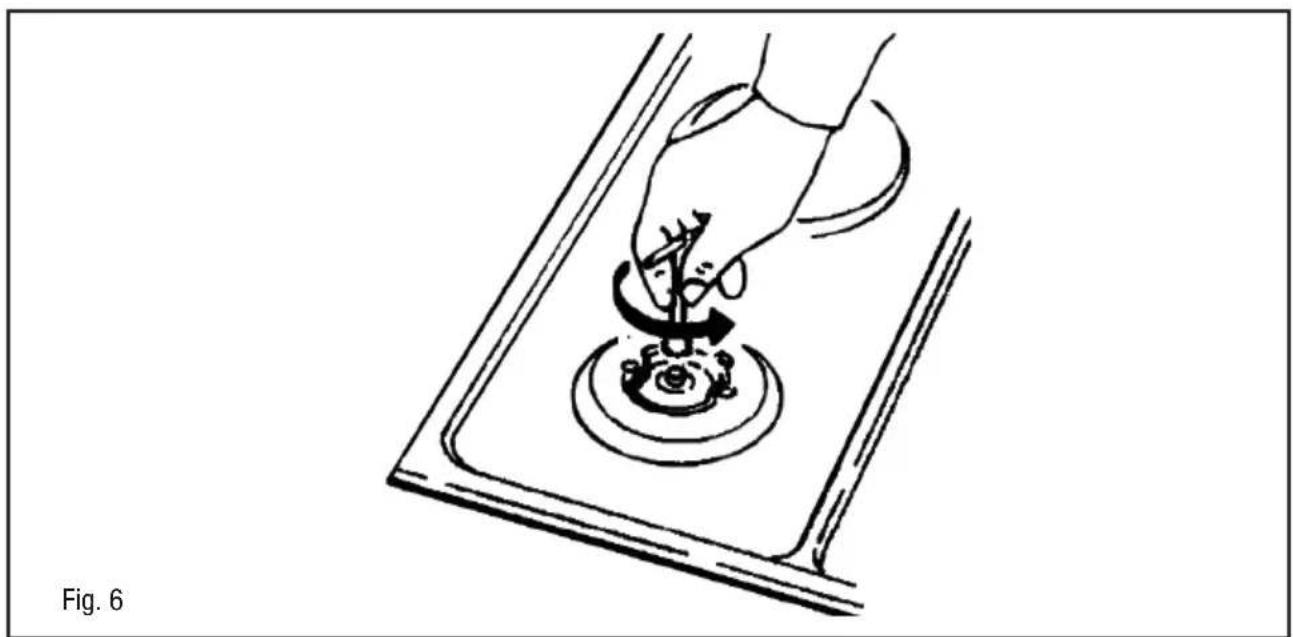

(Fig. 6) Si el aparato estuviera preparado para un tipo de gas diferente del de la alimentación disponible, hay que efectuar:

- la sustitución de los inyectores (Fig. 6) con los correspondientes al tipo de gas a utilizar (véase tabla “Características inyectores”).

- para la regulación del mínimo, usar un destornillador apropiado en el tornillo puesto sobre la llave (Fig. 7) después de averio girado en la posición de mínimo. Para GPL (Butano / propano) atornillar a fondo.

A descarga eléctrica entre a velazinha e o queimador de gás acenderá este último.

Controlar periódicamente el estado de conservación del tubo flexible de alimentación gas. En caso de pérdidas solicitar la intervención inmediata del personal cualificado para su sustitución.
