W10536162 - Four MAYTAG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de garnitures décoratives latérales pour four encastré
Marque	Maytag
Modèle	W10536162
Catégorie	Four encastré combiné micro-ondes/conventionnel
Compatibilité	Modèles homologués UL : WOC54EC7A, WOC54EC0A, WOC95EC0A, MMW9730A
Dimensions du produit (largeur)	93,6 cm (36 5/8 po)
Pièces fournies	Garniture décorative gauche, garniture décorative droite
Outils nécessaires	Tournevis Phillips, niveau, mètre ruban, tournevis à lame plate
Exigences d'installation	Respecter les codes et règlements en vigueur
Alimentation électrique	Déconnecter la source de courant avant installation
Consignes de sécurité	Risque de choc électrique ; utiliser deux personnes pour déplacer le four
Utilisation	Garniture décorative latérale pour four encastré
Entretien	Nettoyer avec un chiffon doux et un nettoyant non abrasif
Nettoyage	Éviter les produits chimiques agressifs
Poids (estimé)	1,5 kg (non précisé, estimation raisonnable)
Garantie	Se référer au guide d'utilisation et d'entretien
Réparabilité	Pièces détachées disponibles auprès du concessionnaire
Assistance	Contacter le service après-vente Maytag

FOIRE AUX QUESTIONS - W10536162 MAYTAG

Quels sont les modèles de four compatibles avec la garniture W10536162 ?

La garniture décorative latérale W10536162 est compatible avec les modèles Maytag suivants : WOC54EC7A, WOC54EC0A, WOC95EC0A et MMW9730A (homologation UL).

Faut-il débrancher le four avant d'installer la garniture ?

Oui, il est impératif de déconnecter la source de courant électrique avant toute intervention pour éviter tout risque de choc électrique.

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont : un tournevis Phillips, un niveau, un mètre ruban et un tournevis à lame plate.

Combien de personnes sont recommandées pour l'installation ?

Il est recommandé d'être au moins deux personnes pour déplacer et installer le four en raison de son poids.

Les garnitures sont-elles livrées avec les vis de fixation ?

Oui, les vis n°8-14 x 1 pouce sont fournies pour fixer le four au meuble et maintenir les garnitures en place.

Puis-je installer la garniture sur un four déjà encastré ?

Oui, si le four est déjà installé, vous devez d'abord le sortir partiellement du meuble (environ 2,5 cm) pour accéder aux vis du tableau de commande.

Que faire si l'affichage ne s'allume pas après l'installation ?

Vérifiez que la source de courant est reconnectée. Si 'PF' n'apparaît pas, consultez la section 'Assistance ou service' du guide d'utilisation ou contactez le revendeur.

Y a-t-il un risque de choc électrique lors de l'installation ?

Oui, le manuel signale un risque de choc électrique. Il est essentiel de couper l'alimentation avant de commencer et de remettre les panneaux en place avant de rétablir le courant.

Comment nettoyer les garnitures décoratives ?

Utilisez un chiffon doux avec un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Où trouver des pièces de rechange ou une assistance ?

Contactez le concessionnaire auprès duquel la trousse a été achetée ou consultez la section 'Assistance ou service' du guide d'utilisation et d'entretien.

MODE D'EMPLOI W10536162 MAYTAG

Ensemble de gamitures decoratives laterales pour four encastré simple W10536160

Utilisation homologuée UL pour les modèles : WOS51EC7A, WOS92EC7A, MEW7527A, MEW9527A,

WOS51EC0A, WOS92EC0A, MEW7530A et MEW9530A

Ensemble de garnitures decoratives laterales pour four encastré double W10536161

Utilisation homologuée UL pour les modèles : WOD51EC7A, WOD93EC7A, MEW7627A, MEW9627A,

WOD51EC0A, WOD93EC0A, MEW7630A et MEW9630A

Ensemble de garnitures décoratives laterales pour four encastré combiné

micro-ondes/conventionnel W10536162

Utilisation homologue UL pour les modèles : WOC54EC7A, WOC54EC0A, WOC95EC0A et MMW9730A

Table of Contents/Table des matieres

Outillage et pieces. 5

Exigences d'emplacement. 5

INSTRUCTIONS D'INSTALLATION.

Installation de l'ensemble de garnitures decoratives laterales...6

Installation du four électricne encastré simple, double et combiné micro-ondes/conventionnel. 7

Achever l'installation 7

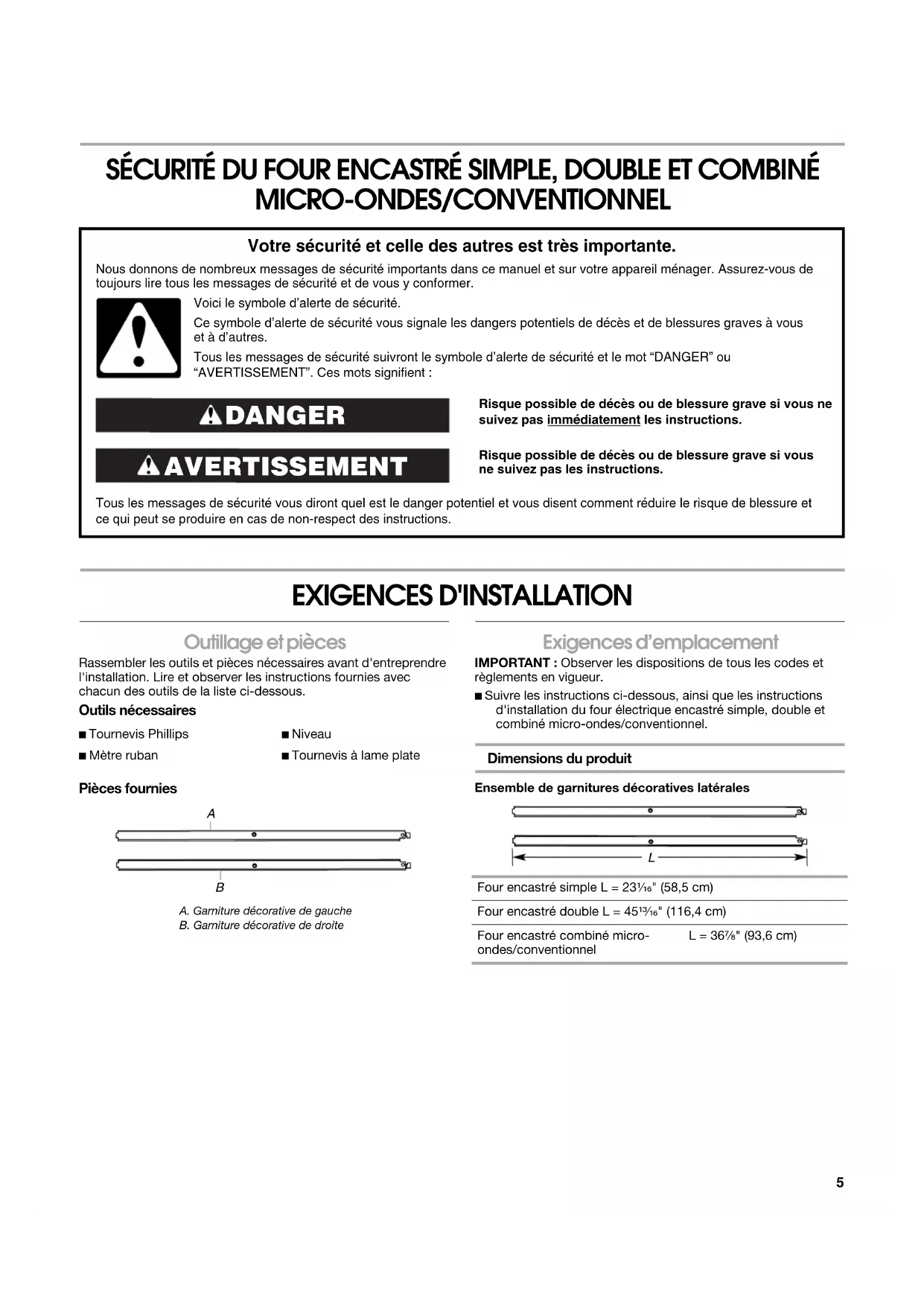

BUILT-IN SINGLE OVEN, DOUBLE OVEN AND MICROWAVE/OVEN COMBINATION SAFETY

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil menager. Assurez-vous de plusieurs jours dire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVENTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

EXIGENCES D'INSTALLATION

Outillage et pieces

Rassembler les outils et pieces nécessaires avant d'entrepandre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

Tournevis Phillips

Niveau

Metre ruban

Tournevis à lame plate

Pieces fouries

A. Garniture decorative de gauche B. Garniture decorative de droite

Exigences d'emplacement

IMPORTANT: Observer les dispositions de tous les codes et règlements en vigueur.

Suisse les instructions ci-dessous, ainsi que les instructions d'installation du four électricque encastré simple, double et combiné micro-ondes/conventionnel.

Dimensions du produit

Four encastré combiné micro- L = 36% (93,6 cm) ondes/conventionnel

INSTRUCTIONS D'INSTALLATION

Installation de l'ensemble de gamitures decoratives laterales

Suivre les instructions ci-dessous pour installer l'ensemble de garnitures décoratives laterales sur un four encastré.

AVERAGE

Risque de chocolélectrique

Déconnecter la source de courant électrique avant l'entretien.

Replacing pieces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut cause un décès ou un choc électrique.

1. Déconnecter la source de courant électric.
2. Enlever la/les portes(s) du/des four(s). Pour plus d'informations, consulter la section "Dépose de la porte du four" figurant dans les instructions d'installation du four. Si le four encastré est déjà installé dans le meuble, passer à l'étape 3. Si le four encastré n'est pas installé dans le meuble, passer à l'étape 5.

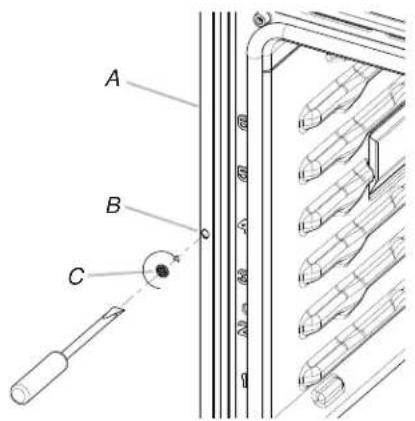

3. À l'aide d'un tournevis Phillips, Œter les vis n°8-14 x1" qui maintiennent le four au meuble. Œter les ceillets du trou menaged dans la glissière de montage en y introduisant un tournevis plat et en le tournant de ¼ de tour dans le sens horsaire.

A. Glissiere de montage
B. Trou de la glissière de montage
C. CEillet

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le four.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

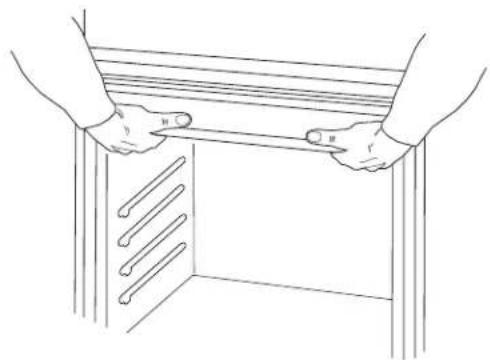

1. À deux personnes au moins, sorting le four de 1" (2,5 cm) de l'ouverture du meuble. Utiliser l'ouverture du four comme zone de prise.

REMARQUE: Pour sortir le four du meuble, tirer au niveau du joint du four sur le chassis avant. Ne pas tirer au niveau des bords externes.

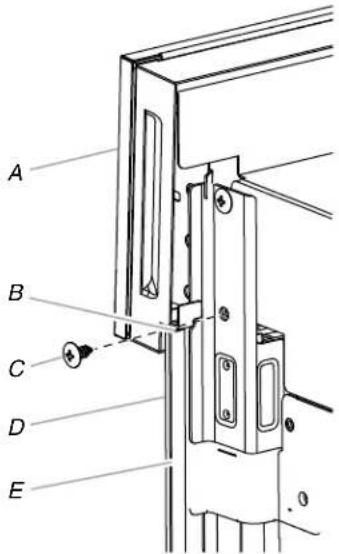

1. Oter la vis inférieure de chaque cote du tableau de commande. Incliner suffisamment le tableau de commande vers l'extérieur pour insérer les garnitures decoratives laterales droite et gauche derriere le tableau. Aligner les garnitures laterales avec le haut et le cote de la glissiere de montage

Vue arriré du côte droit

A. Tableau de commande
B. Haut de la glissière de montage
C. Vis inférieure
D. Garniture decorative de croite
E. Côté de la glissière de montage

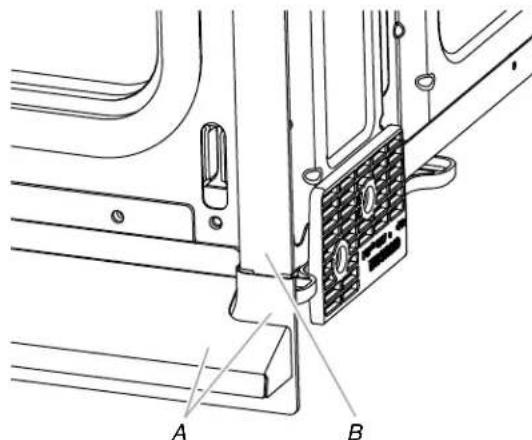

1. Insérer le bas des garnitures décoratives laterales derrière l'objet du four.

Vue avant du cote croit

A. Évent du four
B. Garniture décorative de droite

1. Incliner le tableau de commande contre la garniture latérale et replacer la vis inférieure de chaque côté du tableau de commande. Ne pas serrer excessivement les vis.

Installation du four électrique encastré simple, double et combiné micro-ondes/conventionnel

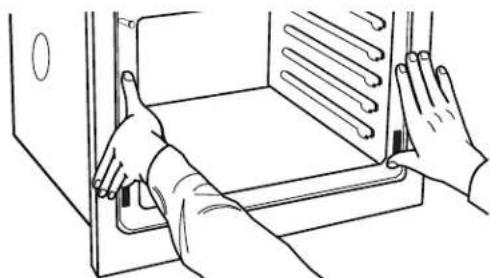

1. À deux personnes au moins, pousser au niveau du joint du chassinis avant pour introduire le four dans le meuble, jusqu'à ce que la surface arrière du chassinis avant soit au contact de la paroi avant du meuble.

1. Fixer solidement le four au meuble à l'aide des vis n° 8-14 x 1" fournies. Insérer les vis dans le trou de la garniture latérale. Ne pas serrer excessivement les vis.
2. Suivre les instructions d'installation du four pour terminer l'installation.

REMARQUE: Si le four encastre n'est pas installé dans le meuble, consulter les sections "Spcifications electriques" et "Raccordement electrique" et toutes les autres sections des instructions d'installation avant d'installer le four.

1. Reconnecter la source de courant électrique.
2. Le tableau d'affichage s'allume brievement et "PF" doit apparaitre sur l'affichage.
3. Si le tableau d'affichage ne s'allume pas, consulter la section "Assistance ou service" du guide d'utilisation et d'entretien ou contacter le marchand auprès duquel le four a été acheté.

Achever l'installation

1. Verifier que toutes les pieces sont maintainant installées. S'il reste une piece, passer en revue les différentes étapes pour découvert laquelle aurait ete oubliee.
2. Vérifier la présence de tous les outils.
3. Eliminer/recycler tous les matériaux d'emballage.

Si vous avez besoin d'assistance ou de service :

Consulter la section "Assistance ou service" du guide d'utilisation et d'entretien ou contacter le concessionnaire auprès duquel la trousse d'entretoise pour four à micro-ondes encastré a été achetée.
