W10469903 - Four à micro-ondes MAYTAG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four à micro-ondes encastrable
Marque	Maytag
Modèle	W10469903
Dimensions (modèle 27")	Largeur 67,9 cm, Hauteur 49,4 cm, Profondeur 55,5 cm
Dimensions (modèle 30")	Largeur 75,6 cm, Hauteur 49,4 cm, Profondeur 55,5 cm
Poids	32 kg (environ)
Alimentation électrique	120 V, 60 Hz, 1000 W
Capacité	1,6 pi³ (estimation)
Fonctions principales	Micro-ondes, décongélation, cuisson par capteur
Nettoyage	Essuyer avec un chiffon humide et un détergent doux
Sécurité	Verrouillage enfant, arrêt automatique, symboles d'alerte
Pièces fournies	Barres de calage (2), évent inférieur (1), vis rondelle tête hexagonale 3/8" (4), vis à tête cylindrique bombée 3/4" (4)
Réparabilité	Contacter le service après-vente ou le concessionnaire
Garantie	Consulter le guide d'utilisation et d'entretien

FOIRE AUX QUESTIONS - W10469903 MAYTAG

Comment installer mon four micro-ondes Maytag W10469903 ?

Suivez les instructions d'installation fournies dans la notice. Assemblez d'abord la trousse d'entretoise, fixez-la dans l'ouverture du placard, puis installez le four à micro-ondes avec l'aide de deux personnes au moins. Respectez les dimensions de découpe indiquées.

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont : un tournevis Phillips, un niveau, un tournevis à douille hexagonale de 1/4" (6,3 mm), une perceuse, un mètre ruban et un foret de 1/8" (3,2 mm).

Quelles sont les dimensions de l'ouverture pour un modèle 27" ?

Pour le modèle 27", l'ouverture doit avoir une largeur minimale de 27" (68,6 cm), une hauteur recommandée de 19 7/16" (49,4 cm) et une profondeur minimale de 21 7/8" (55,5 cm).

Puis-je installer le four moi-même ?

Oui, mais il est recommandé d'être au moins deux personnes en raison du poids. Suivez scrupuleusement les instructions d'installation et respectez les consignes de sécurité pour éviter les blessures.

Comment assembler la trousse d'entretoise ?

Fixez l'évent inférieur aux barres de calage à l'aide des quatre vis rondelle à tête hexagonale de 3/8". Assurez-vous que les rebords des barres de calage sont orientés vers l'extérieur.

Que faire si une pièce manque ?

Vérifiez toutes les étapes de l'installation. Si une pièce est manquante, contactez le concessionnaire où vous avez acheté la trousse d'entretoise ou le service après-vente Maytag.

Comment nettoyer le four à micro-ondes ?

Nettoyez l'intérieur et l'extérieur avec un chiffon humide et un détergent doux. Évitez les produits abrasifs. Ne pas utiliser de nettoyants agressifs.

Quelles précautions de sécurité observer ?

Respectez les symboles d'alerte et les mots DANGER et AVERTISSEMENT. Ne pas toucher les surfaces chaudes, utiliser des gants, et ne pas faire fonctionner le four vide. Lisez tous les messages de sécurité.

Comment utiliser la fonction de décongélation ?

La fonction de décongélation est standard sur ce modèle. Placez les aliments dans un plat adapté, sélectionnez le poids et le type d'aliment. Le four ajuste automatiquement le temps de cuisson. Consultez le guide d'utilisation pour plus de détails.

Où trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées auprès du service après-vente Maytag ou chez un revendeur agréé. Utilisez le numéro de modèle W10469903 pour identifier les pièces.

MODE D'EMPLOI W10469903 MAYTAG

Outillage et pièces.... 6

Exigences d'emplacement.... 6

INSTRUCTIONS D'INSTALLATION 7

Assemblage de la trousse d'entretoise 7

Installation de la trousse d'entretoise.... 7

Installation du four à micro-ondes.... 7

Achever l'installation 8

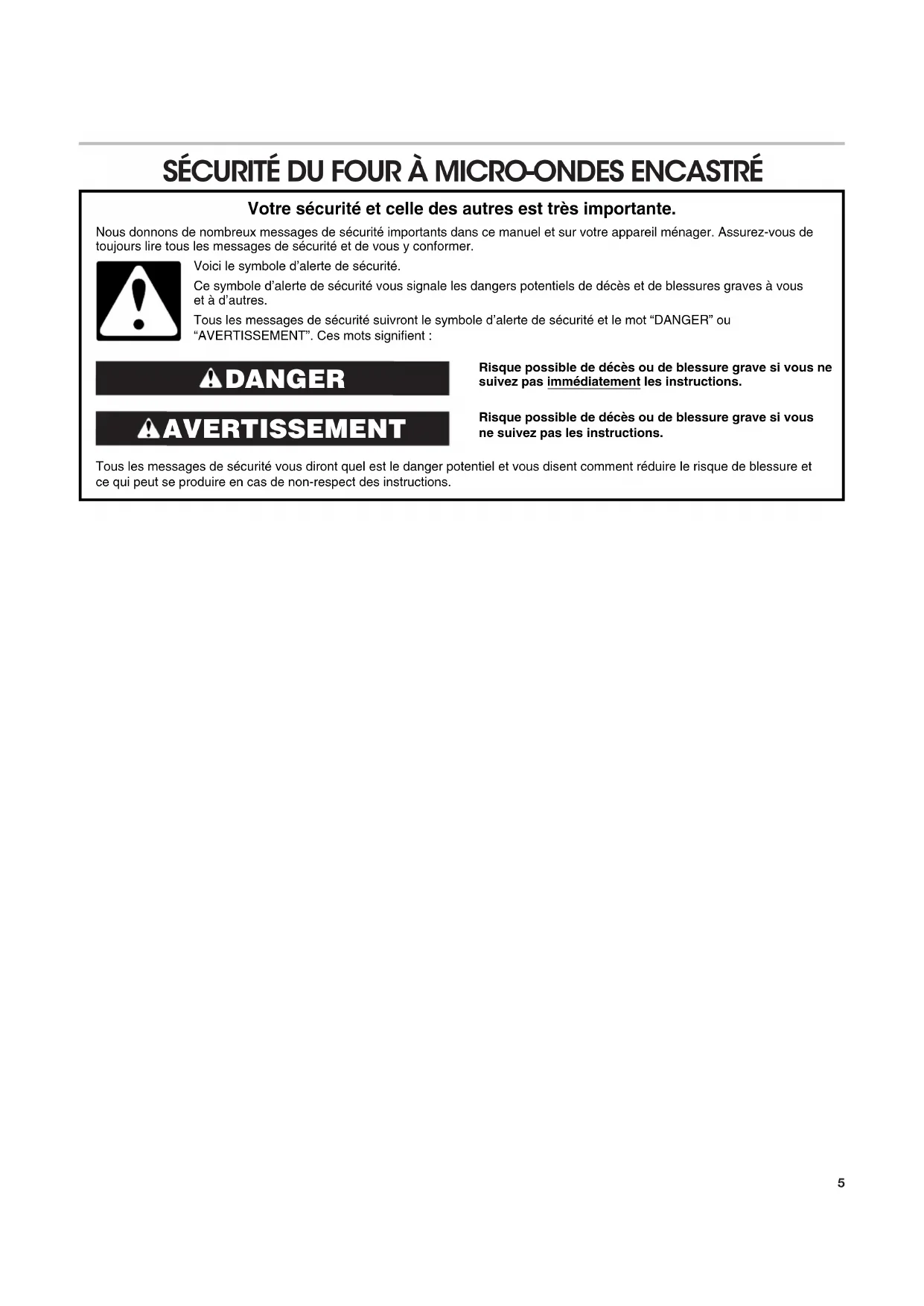

BUILT-IN MICROWAVE OVEN SAFETY

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

⚠️ AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

EXIGENCES D'INSTALLATION

Outillage et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

■Tournevis Phillips

Niveau

■Tournevis à douille hexagonale de 1/4" (6,3 mm)

Perceuse

■Mètre ruban

■Foret de 1/8" (3,2 mm)

Pièces fournies

A. Barres de calage (2)
B. Évent inférieur (1)
C. Vis rondelle à tête hexagonale de 38 " (4)
D. Vis à tête cylindrique bombée de 34 " (4)

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

■Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des dégagements de séparation minimaux nécessaires pour le four à micro-ondes.
■L'espace d'installation doit permettre la formation d'une enceinte complète autour de la partie encastrée du four à micro-ondes.
■La surface de support du four à micro-ondes doit être robuste, horizontale et en affleurement avec le bas de l'ouverture découpée dans le placard. Le plancher doit pouvoir supporter un poids de 90 lb (41 kg).

IMPORTANT : Afin d'éviter d'endommager les placards, consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d'autres dommages. Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194°F (90°C) pour les placards en bois.

Dimensions du produit

Trousses d'entretoise pour four à micro-ondes de 27" (68,6 cm) et 30" (76,2 cm)

Modèles de 27" (68,6 cm)

A. 26 ^3/4 " (67,9 cm) largeur totale

Modèles de 30" (76,2 cm)

A. 29 ^3/4 " (75,6 cm) largeur totale

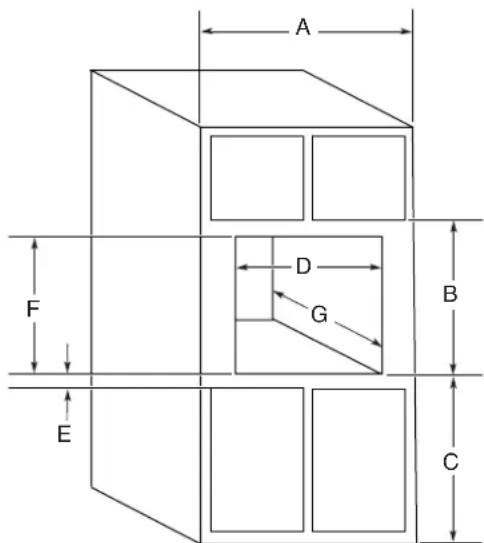

Dimensions du placard

Trousses d'entretoise pour four à micro-ondes de 27" (68,6 cm) et 30" (76,2 cm)

Modèles de 27" (68,6 cm)

A. 27" (68,6 cm) min. de largeur de placard
B. 20 ^7/16 " (51,9 cm) entre le bas de l'encastrement et le bas de la porte du placard supérieur
C. 40" (101,2 cm) du fond de l'encastrement au plancher (recommandé)
D. 25½" (64,8 cm) de largeur d'encastrement
E. 1½" (3,8 cm) min. du bas de l'encastrement au dessus de la porte du placard
F. Hauteur recommandée de l'ouverture découpée de 19 ^7/16 " (49,4 cm) (convient à une hauteur d'encastrement de 19 ^1/4 " [48,9 cm] à 19 ^11/15 " [50,0 cm])
G. 21 ^7/8 " (55,5 cm) min. de profondeur d'encastrement

Modèles de 30" (76,2 cm)

A. 30" (76,2 cm) min. de largeur de placard
B. 207/15" (51,9 cm) entre le bas de l'encastrement et le bas de la porte du placard supérieur
C. 40" (101,2 cm) du fond de l'encastrement au plancher (recommandé)
D. 28 ^1/2 " (72,4 cm) de largeur d'encastrement
E. 1½" (3,8 cm) min. du bas de l'encastrement au dessus de la porte du placard
F. Hauteur recommandée de l'encastrement de 19 ^7/18 " (49,4 cm) (convient à une hauteur d'encastrement de 19 ^1/4 " [48,9 cm] à 19 ^1/16 " [50,0 cm])
G. 21 ^7/8 " (55,5 cm) min. de profondeur d'encastrement

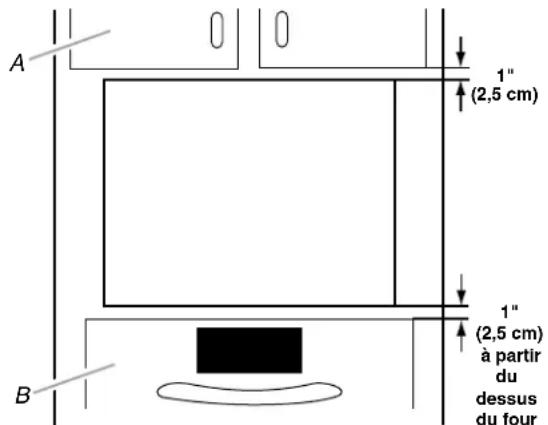

Distances de dégagement minimales pour l'installation

Pour une installation correcte, les distances de dégagement minimales suivantes doivent être respectées au-dessus et audessous de l'ouverture à découper.

Installation au-dessus - Four encastré simple

A. Placard supérieur
B. Four inférieur simple

INSTRUCTIONS D'INSTALLATION

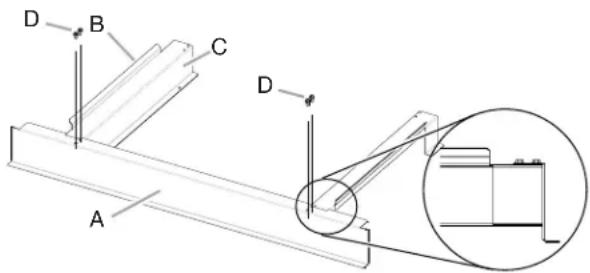

Assemblage de la trousse d'entretoise

1. Fixer l'évent du bas aux barres de calage à l'aide des quatre vis rondelle à tête hexagonale de 38 ".

REMARQUE : Les rebords des barres de calage doivent être orientés vers l'extérieur.

A. Évent inférieur
B. Rebords extérieurs des barres de calage
C. Barres de calage
D. Vis rondelle à tête hexagonale de 36 "

Installation de la trousse d'entretoise

1. Centrer la trousse d'entretoise du four à micro-ondes assemblé contre le rebord inférieur avant de l'ouverture découpée dans le placard.
2. À l'aide d'un foret de 1/8" (3,2 cm), percer dans les trous de montage des barres de calage pour créer des avant-trous.
3. Fixer la trousse d'entretoise assemblée au placard à l'aide des quatre vis à tête cylindrique bombée de 34 ". Ne pas serrer excessivement les vis.

A. Vis à tête cylindrique bombée de 34 "
B. Trousse d'entretoise

Installation du four à micro-ondes

Suivre les instructions ci-dessous ainsi que les instructions fournies dans les instructions d'installation du four à micro-ondes électrique encastré.

Lire les sections “Spécifications électriques” et “Raccordement électrique” ainsi que toutes les autres sections des instructions d’installation avant d’installer le four à micro-ondes.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le four à micro-ondes.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

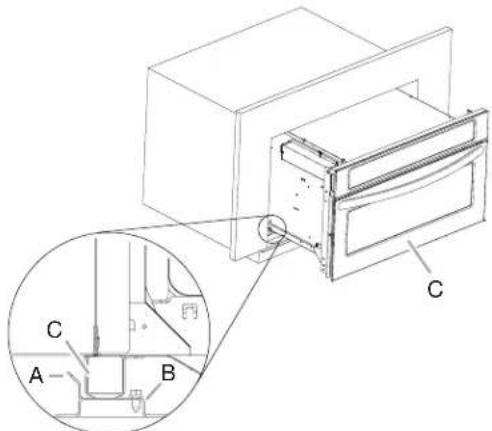

1. À l'aide d'au moins 2 personnes, soulever partiellement le four à micro-ondes dans l'ouverture découpée du placard audessus de la trousse d'entretoise et installer le four à microondes entre les rebords extérieurs des barres de calage.

REMARQUE : Ouvrir la porte du four à micro-ondes et pousser sur la zone du joint du châssis avant du four à microondes lorsque l'on introduit le four à micro-ondes dans le placard. Ne pas pousser contre les bords externes.

1. Pousser contre le châssis avant du four à micro-ondes pour introduire le four dans le placard. Enfoncer complètement le four à micro-ondes dans le placard et le centrer dans la cavité du placard.

A. Rebord extérieur de la barre de calage
B. Barre de calage
C. Four à micro-ondes

Achever l'installation

1. Vérifier que toutes les pièces sont maintenant installées. S'il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Éliminer/recycler tous les matériaux d'emballage.

Si vous avez besoin d'assistance ou de service :

Consulter la section "Assistance ou service" du guide d'utilisation et d'entretien ou contacter le concessionnaire auprès duquel la trousse d'entretoise pour four à micro-ondes encastré a été achetée.
