HD 7144 M Cage - Nettoyeur haute pression Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression
Marque	Kärcher
Modèle	HD 7144 M Cage
Pression de service	14 MPa (140 bar)
Surpression de service max.	21 MPa (210 bar)
Débit d'eau	11,5 l/min
Puissance raccordée	3,4 kW
Tension secteur	400 V / 3 phases / 50 Hz
Type de protection	IPX5
Température d'alimentation max.	60 °C
Poids opérationnel typique	42 kg
Dimensions (L x l x H)	460 x 420 x 970 mm
Capacité du réservoir d'huile	0,35 l
Type d'huile	0W40
Niveau de pression acoustique	68 dB(A)
Valeur de vibrations main-bras	2,7 m/s²
Système de raccordement	EASY!Lock
Fonctions principales	Régulation pression/débit, arrêt automatique, fonctionnement avec détergent, protection antigel
Éléments de sécurité	Soupape de sécurité, pressostat, cran de sécurité sur pistolet, protection IPX5
Entretien périodique	Nettoyage filtre toutes les semaines, vidange d'huile toutes les 500 heures
Accessoires inclus	Pistolet haute pression EASY!Force, lance EASY!Lock, flexible haute pression, buse, guidon

FOIRE AUX QUESTIONS - HD 7144 M Cage Kärcher

Comment mettre en service le nettoyeur haute pression HD 7144 M Cage ?

Pour la mise en service, déroulez le câble secteur, branchez-le sur une prise adaptée. Raccordez l'alimentation en eau (pression max 1 MPa, température max 60 °C) avec un flexible d'au moins 7,5 m et un séparateur de système. Ouvrez l'arrivée d'eau, purgez l'appareil en dévissant la buse et en laissant couler l'eau jusqu'à disparition des bulles. Remettez la buse, mettez l'interrupteur principal sur « I », débloquez le pistolet en poussant le cran de sécurité vers l'arrière, puis actionnez la gâchette.

Comment utiliser la fonction détergent ?

Pour utiliser du détergent, retirez la lance standard et montez la buse à mousse (optionnelle) sur le pistolet. Remplissez le réservoir de détergent en choisissant le niveau d'obturateur (1=faible, 2=moyen, 3=élevé). Vaporisez sur la surface sèche, laissez agir sans sécher, puis rincez au jet haute pression. Après utilisation, rincez la buse à mousse à l'eau claire.

Comment interrompre et reprendre le fonctionnement ?

Pour interrompre, relâchez la gâchette du pistolet : l'appareil s'éteint automatiquement. Poussez le cran de sécurité vers l'avant pour bloquer le pistolet. Pour reprendre, débloquez le cran vers l'arrière et actionnez la gâchette. Lors de la coupure, la pression chute d'environ 70 %, ce qui réduit l'effort et augmente la durée de vie.

Comment terminer l'utilisation et ranger l'appareil ?

Fermez l'arrivée d'eau, ouvrez le pistolet, faites fonctionner l'appareil 5 à 10 secondes, puis fermez le pistolet. Mettez l'interrupteur sur « 0 », débranchez la fiche. Retirez l'arrivée d'eau, ouvrez le pistolet pour évacuer la pression, puis bloquez-le. Rangez la lance sur le support, enroulez le câble et le flexible autour du porte-câble.

Comment protéger l'appareil contre le gel ?

Le gel peut endommager l'appareil. Stockez-le dans un endroit hors gel. Si ce n'est pas possible, vidangez complètement l'eau en faisant fonctionner l'appareil 1 minute avec un antigel à base de glycol (type antigel automobile). Suivez les instructions du fabricant d'antigel.

Quel entretien régulier est nécessaire ?

Avant chaque utilisation, vérifiez le câble et le flexible pour détecter d'éventuels dommages. Toutes les semaines, nettoyez le filtre du raccord d'alimentation en eau. Toutes les 500 heures de service (au moins une fois par an), faites effectuer la maintenance par le service après-vente et changez l'huile (type 0W40, quantité 0,35 l).

Que faire si l'appareil ne se met pas sous pression ?

Vérifiez la taille de la buse (calibre 043 pour ce modèle). Purgez l'appareil. Nettoyez le filtre du raccord d'alimentation en eau. Assurez-vous que le débit d'alimentation est suffisant (min 15 l/min). Nettoyez la buse. Si le problème persiste, contactez le service après-vente.

Comment changer l'huile de la pompe ?

Débranchez l'appareil. Retirez le capot (4 vis). Basculez le flexible de vidange vers le bas, retirez le bouchon, attendez que l'huile s'écoule complètement. Replacez le bouchon, remontez le flexible. Remplissez avec 0,35 l d'huile 0W40 dans le réservoir, remettez la mousse et le couvercle. Consultez le service après-vente si nécessaire.

Quels sont les symboles de sécurité sur l'appareil ?

L'appareil ne doit pas être raccordé au réseau d'eau potable public. Ne dirigez pas le jet sur des personnes, animaux ou équipements électriques. Protégez l'appareil contre le gel. Les dispositifs de sécurité (soupape, pressostat) ne doivent pas être modifiés.

Où trouver des accessoires et pièces de rechange ?

Utilisez exclusivement des accessoires et pièces de rechange originaux Kärcher. Vous pouvez les commander sur le site www.kaercher.com ou auprès de votre revendeur. Des accessoires comme la rotabuse (pour encrassements résistants) ou la buse à mousse sont disponibles.

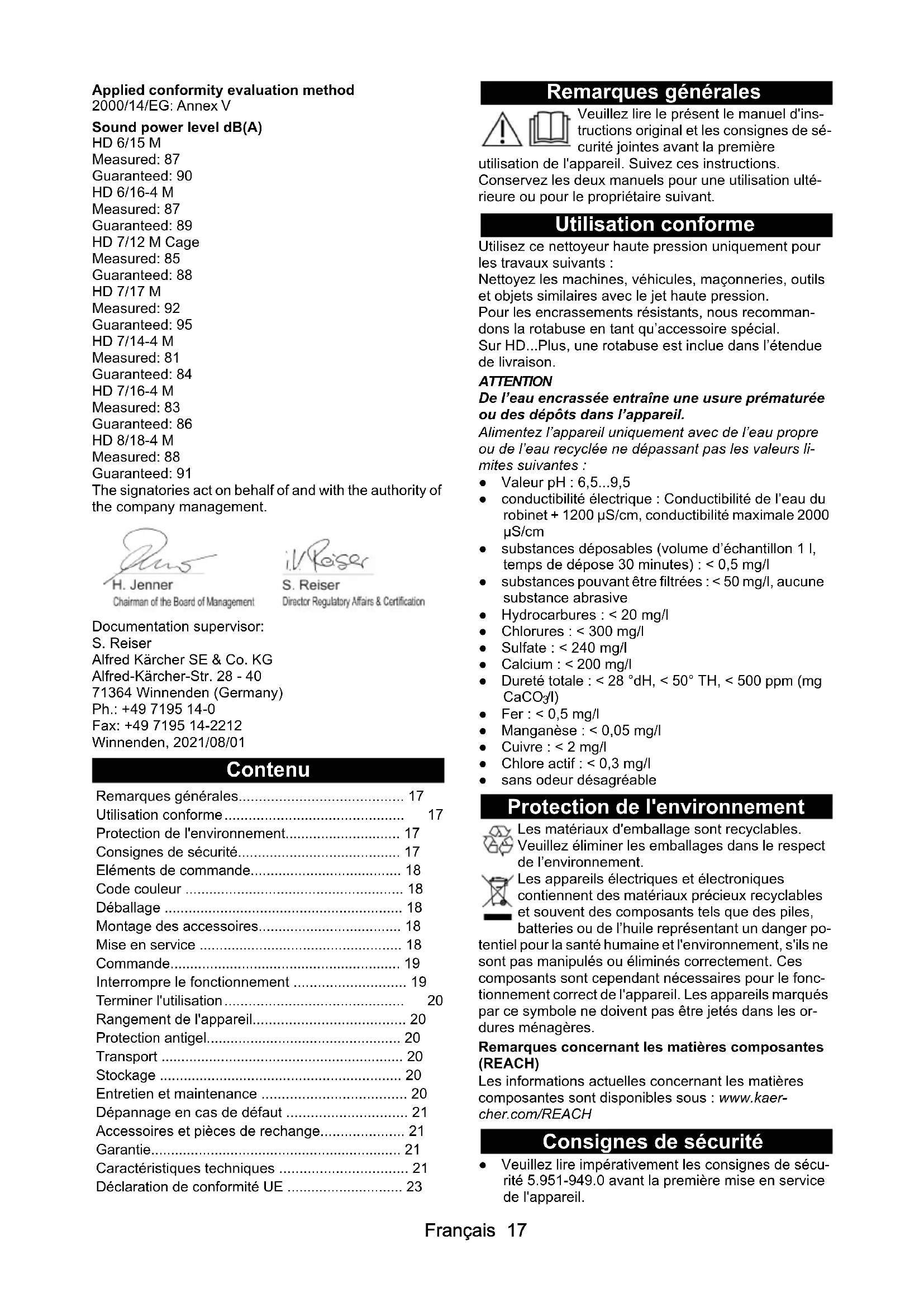

MODE D'EMPLOI HD 7144 M Cage Kärcher

Remarques générales.... 17

Utilisation conforme.... 17

Protection de l'environnement.... 17

Consignes de sécurité.... 17

Eléments de commande.... 18

Code couleur 18

Déballage 18

Montage des accessoires.... 18

Mise en service 18

Commande.... 19

Interrompre le fonctionnement 19

Terminer l'utilisation 20

Rangement de l'appareil.... 20

Protection antigel.... 20

Transport 20

Stockage 20

Entretien et maintenance 20

Dépannage en cas de défaut 21

Accessoires et pièces de rechange.... 21

Garantie.... 21

Caractéristiques techniques 21

Déclaration de conformité UE 23

Remarques générales

Veuillez lire le présent le manuel d'instructions original et les consignes de sécurité jointes avant la première

utilisation de l'appareil. Suivez ces instructions.

Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.

Utilisation conforme

Utilisez ce nettoyeur haute pression uniquement pour les travaux suivants :

Nettoyez les machines, véhicules, maçonneries, outils et objets similaires avec le jet haute pression.

Pour les encrassements résistants, nous recommandons la rotabuse en tant qu'accessoire spécial.

Sur HD...Plus, une rotabuse est inclue dans l'étendue de livraison.

ATTENTION

De l'eau encrassée entraîne une usure prématurée ou des dépôts dans l'appareil.

Alimentez l'appareil uniquement avec de l'eau propre ou de l'eau recyclée ne dépassant pas les valeurs limites suivantes :

• Valeur pH : 6,5...9,5
- conductibilité électrique : Conductibilité de l'eau du robinet + 1200 μS/cm, conductibilité maximale 2000 μS/cm
- substances déposables (volume d'échantillon 1 l, temps de dépose 30 minutes) : < 0,5 mg/l
- substances pouvant être filtrées : < 50 mg/l, aucune substance abrasive
• Hydrocarbures : < 20 mg/l
• Chlorures : < 300 mg/l
• Sulfate : < 240 mg/l
• Calcium : < 200 mg/l
- Dureté totale : < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
- Fer : < 0,5 mg/l
• Manganèse : < 0,05 mg/l
• Cuivre : < 2 mg/l
• Chlore actif : < 0,3 mg/l
• sans odeur désagréable

Protection de l'environnement

Les matériaux d'emballage sont recyclables.

Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,

batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaer-cher.com/REACH

Consignes de sécurité

- Veuillez lire impérativement les consignes de sécurité 5.951-949.0 avant la première mise en service de l'appareil.

• Observez les directives nationales pour les lances à liquides.
• Observez les directives nationales de prévention des accidents. Les lances à liquides doivent être contrôlées régulièrement. Le résultat de contrôle doit être documenté par écrit.
• Ne modifiez ni l'appareil, ni les accessoires.

Symboles sur l'appareil

L'appareil ne doit pas être raccordé au réseau d'eau potable public.

Ne dirigez pas le jet haute pression sur des personnes, des animaux, des équipements électriques sous tension ou sur l'appareil lui-même. Protégez l'appareil contre le gel.

Dispositifs de sécurité

Les dispositifs de sécurité sont destinés à la protection de l'utilisateur et ne doivent ni être mis hors service, ni shuntés.

Les soupapes de recyclage, pressostats et soupapes de sécurité sont réglés et plombés en usine. Seul le service après-vente est habilité à réaliser les réglages.

Soupape de recyclage avec pressostat

La réduction du volume d'eau par régulation de la pression/quantité ouvre la soupape de recyclage et une partie de l'eau revient vers le côté aspiration de la pompe. Lorsque la gâchette du pistolet haute pression est relâchée, le pressostat éteint la pompe haute pression et le jet haute pression est arrêté.

La pompe se rallume lorsque la gâchette est tirée.

Soupape de sécurité

La soupape de sécurité ouvre en cas de dépassement de la surpression de service admissible et l'eau revient vers le côté aspiration de la pompe.

Eléments de commande

Voir la page des graphiques

① Organe de protection
② Buse
③ Régulation de la pression et de la quantité *
④Lance EASY!Lock
⑤Pistolet haute pression EASY!Force
⑥ Cran de sécurité
⑦ Gâchette
⑧ Levier de déverrouillage
⑨ Flexible haute pression EASY!Lock
⑩ Guidon
⑪ Support de la lance
⑫ Support de transport pour nettoyeur de surface*, ro-tabuse*
⑬ Poignée-étoile du guidon
⑭Raccord haute pression EASY!Lock
⑮Ecrou-raccord
⑯ Raccord de flexible
⑰Tamis

⑱Raccord d'alimentation en eau
19Interrupteur principal
20 Porte-câble, porte-flexible

* non inclus à l'étendue de livraison de tous les modèles d'appareil

Code couleur

• Les éléments de commande pour le processus de nettoyage sont jaunes.
• Les éléments de commande pour la maintenance et le service sont gris clair.

Déballage

1. Vérifier le contenu de l'emballage lors du déballage.
2. Informer immédiatement le vendeur en cas de dommage dû au transport.

Montage des accessoires

Remarque

Le système EASY!Lock relie des composants par un filetage rapide serré avec une rotation unique.

1. Insérer la buse haute pression sur la lance.
2. Monter l'écrou-raccord et le serrer à la main (EASY!Lock).
3. Relier la lance avec le pistolet haute pression et serrer à la main (EASY!Lock).

Figure A

1. Monter le guidon.

Figure B

Monter le flexible haute pression

1. Relier le flexible haute pression avec le pistolet haute pression et le raccord haute pression de l'appareil et serrer à la main (EASY!Lock).

Mise en service

Raccordement électrique

△DANGER

Risque de blessure dû à un choc électrique

Reliez l'appareil au secteur à l'aide d'une fiche. Toute liaison non isolante avec le secteur est interdite. La fiche sert à la coupure du secteur.

Pour la puissance raccordée, voir la plaque signalétique ou les caractéristiques techniques.

1. Dérouler le câble secteur et le poser au sol.
2. Brancher la fiche secteur dans une prise de courant.

Raccord d'alimentation en eau

Raccordement à une conduite d'eau

⚠AVERTISSEMENT

Risque pour la santé dû au retour d'eau encrassée dans le réseau d'eau potable.

Observez les directives de l'entreprise d'approvisionnement en eau.

Conformément aux directives en vigueur, ne jamais utiliser l'appareil au réseau d'eau potable sans séparateur de système. Utilisez un séparateur de système de KÄRCHER ou un séparateur de système selon EN 12729, de type BA. L'eau ayant traversé un séparateur de système n'est plus considérée comme potable. Raccordez systématiquement le séparateur de système à l'alimentation en eau, jamais au raccord d'alimentation en eau de l'appareil.

1. Vérifiez la pression d'alimentation, la température d'alimentation et le débit d'alimentation de l'alimen-

tation en eau. Exigences, voir la section « Caractéristiques techniques ».

1. Reliez le séparateur de système et le raccord d'alimentation en eau de l'appareil avec un flexible (longueur minimale 7,5 m, diamètre minimal 1").

Le flexible d'alimentation n'est pas inclus dans l'étendue de livraison.

1. Ouvrir l'arrivée d'eau.

Aspirer l'eau du réservoir.

1. Vissez le tuyau d'aspiration (référence 4.440-207.0) et le filtre (référence 4.730-012.0) au raccord d'alimentation en eau.

2. Purger l'appareil.

Purger l'appareil

1. Dévisser la buse de la lance.

2. Laisser couler l'appareil jusqu'à ce qu'il n'y ait plus de bulles dans l'eau.

3. En cas de problème de purge, laisser couler l'appareil 10 secondes avant de le couper. Répéter le processus plusieurs fois.

4. Éteindre l'appareil.

5. Revisser la buse.

Commande

△DANGER

Risque de blessure dû au jet d'eau sous haute pression

Ne fixez jamais la gâchette et le levier de sécurité en position actionnés.

N'utilisez pas le pistolet haute pression si le levier de sécurité est endommagé.

Avant tous les travaux sur l'appareil poussez le cran de sécurité du pistolet haute pression vers l'avant.

Ouvrir/fermer le pistolet haute pression

1. Ouvrir le pistolet haute pression : Actionner le levier de sécurité et la gâchette.

2. Fermer le pistolet haute pression : Relâcher le levier de sécurité et la gâchette.

Fonctionnement avec la haute pression

L'appareil fonctionne debout ou couché.

Remarque

L'appareil est équipé d'un pressostat. Le moteur ne démarre que lorsque le pistolet haute pression est ouvert.

1. Mettre l'interrupteur principal sur « I ».

2. Débloquer le pistolet haute pression, pour ce faire, pousser le cran de sécurité du pistolet haute pression vers l'arrière.

3. Ouvrir le pistolet haute pression.

4. Sur les appareils à régulation de la pression et du débit : Régler la pression de travail en tournant la régulation de pression et de débit.

Fonctionnement avec détergent

Remarque

Pour le fonctionnement avec détergent, une lance à mousse du bac (en option) est requise.

⚠AVERTISSEMENT

Risque pour la santé dû à une mauvaise manipulation du détergent

Observer les consignes de sécurité inscrites sur le détergent.

ATTENTION

Des détergents non adaptés peuvent endommager l'appareil et l'objet à nettoyer.

Utilisez exclusivement des détergents autorisés par KÄRCHER.

Observez les conseils de dosage et remarques fournies avec le détergent.

Pour la protection de l'environnement, utilisez le détergent avec parcimonie.

Les détergents KÄRCHER garantissent un fonctionnement sans défaut. Veuillez demander conseil ou commander notre catalogue ou nos fiches d'informations sur les détergents.

Figure C

① Buse à mousse

2 Réservoir

③ Jeu d'obturateurs Ajout de détergent : 3=élevé, 2=moyen, 1=faible

④ Tuyau d'aspiration

⑤Pistolet haute pression EASY!Force

1. Dévisser le réservoir.

2. Insérer l'obturateur souhaité dans le tuyau d'aspiration.

3. Remplir le détergent dans le réservoir.

4. Visser le réservoir sur la buse à mousse.

5. Retirer la lance du pistolet haute pression.

6. Monter la buse à mousse sur le pistolet haute pression et serrer à la main.

7. Mettre le nettoyeur haute pression en service.

Méthode de nettoyage conseillée

1. Vaporiser avec parcimonie le détergent sur la surface sèche et laisser agir (mais pas sécher).

2. Rincer les salissures détachées avec le jet haute pression.

Rincer la lance à mousse

Il faut rincer la lance à mousse après utilisation pour empêcher les dépôts de détergent.

1. Dévisser le réservoir.

2. Reverser le reste de détergent dans l'emballage de livraison.

3. Remplir le réservoir en eau propre.

4. Visser le réservoir sur la buse à mousse.

5. Faire fonctionner la buse à mousse pendant env. 1 minute pour rincer les restes de détergent.

6. Vider le réservoir.

Interrompre le fonctionnement

1. Fermer le pistolet haute pression, l'appareil s'éteint.

2. Bloquer le pistolet haute pression, pour ce faire, pousser le cran de sécurité vers l'avant.

Remarque

Lors de la coupure de l'appareil, la pression de l'eau chute d'env. 70%. La force d'actionnement du pistolet haute pression baisse alors et la durée de vie de l'appareil augmente.

Continuer le fonctionnement

1. Débloquer le pistolet haute pression, pour ce faire, pousser le cran de sécurité vers l'arrière.

2. Ouvrir le pistolet haute pression, l'appareil se remet en marche.

Terminer l'utilisation

1. Fermer l'arrivée d'eau.
2. Ouvrir le pistolet haute pression.
3. Tourner l'interrupteur principal sur « I » et laisser fonctionner l'appareil de 5 à 10 secondes.
4. Fermer le pistolet haute pression.
5. Mettre l'interrupteur principal sur « 0/OFF ».
6. Débrancher la fiche secteur de la prise uniquement avec les mains sèches.
7. Retirer l'arrivée d'eau.
8. Ouvrir le pistolet haute pression jusqu'à ce que l'appareil soit hors pression.
9. Bloquer le pistolet haute pression, pour ce faire, pousser le cran de sécurité vers l'avant.

Rangement de l'appareil

1. Déposer la lance avec le pistolet haute pression sur le support de la lance.
2. Enrouler le câble d'alimentation autour du porte-câble/porte-flexible.
3. Enrouler le flexible haute pression et l'accrocher au-dessus du porte-câble/porte-flexible.

Protection antigel

ATTENTION

Le gel détruit l'appareil dont l'eau n'est pas complètement vidée.

Rangez l'appareil à un endroit hors gel.

Si le stockage hors gel n'est pas possible :

1. Vidanger l'eau.
2. Pomper une protection antigel du commerce dans l'appareil.
3. Laisser fonctionner l'appareil pendant 1 minute au plus jusqu'à ce que la pompe et les conduites soient vides.

Remarque

Utiliser une protection antigel pour véhicules automobiles du commerce à base de glycol. Observer les consignes de manipulation du fabricant de protection antigel.

Transport

⚠ PRÉCAUTION

Risque de blessure, risque d'endommagement

Observez le poids de l'appareil pour le transport.

ATTENTION

Risque d'endommagement

Protégez la gâchette du pistolet haute pression des dommages.

1. Pour le transport sur de longues distances, tirer l'appareil derrière soi par le guidon.
2. Pour monter un escalier, tirer l'appareil vers le haut, marche après marche.
3. En cas de transport de l'appareil dans des véhicules, le bloquer contre le glissement et le basculement suivant les normes en vigueur.

Support de transport pour nettoyeur de surface ou rotabuse

1. Insérer la tubulure de raccordement du nettoyeur de surface ou de la rotabuse sur le support de transport sur le cadre du tube.
2. Dévisser l'écrou-raccord d'environ 1 tour.

Stockage

△PRÉCAUTION

Risque de blessure, risque d'endommagement.

Observez le poids de l'appareil pour le stockage.

1. Stockez l'appareil uniquement à l'intérieur.

Entretien et maintenance

△DANGER

Risque de blessure dû au démarrage intempestif de l'appareil et à un choc électrique.

Coupez et débranchez la fiche secteur de l'appareil avant tous les travaux.

Inspection de sécurité/contrat de maintenance

Vous pouvez convenir d'une inspection de maintenance régulière ou conclure un contrat de maintenance avec votre distributeur. Demandez conseil.

Avant chaque fonctionnement

1. Vérifier l'absence de dommage sur le câble de raccordement, faire remplacer immédiatement le câble endommagé par le service après-vente autorisé ou un électricien.
2. Vérifier l'absence de dommage sur le flexible haute pression, remplacer immédiatement le flexible haute pression endommagé.
3. Vérifier l'étanchéité de l'appareil. 3 gouttes d'eau par minute sont admissibles. En cas de fuite plus importante, consulter le service après-vente.

Toutes les semaines

1. Nettoyer le filtre dans le raccord d'alimentation en eau.

Nettoyer le filtre dans le raccord d'alimentation en eau

1. Dévisser l'écrou-raccord.
2. Sortir le raccord de flexible avec le filtre.
3. Nettoyer et rincer l'extérieur du filtre.
   Remarque : Orientez le six pans du raccord de flexible vers le raccordement dans l'appareil.
4. Insérer le raccord de flexible avec le filtre.
5. Serrer l'écrou-raccord.

Toutes les 500 heures de service, au moins une fois par an

1. Faire réaliser la maintenance de l'appareil par le service après-vente.

2. Changer l'huile.

Remplacement de l'huile

Remarque

Quantité et type d'huile, voir la section

« Caractéristiques techniques ».

1. Desserrer les 4 vis.

2. Retirer le capot de l'appareil.

Figure D

1. Basculer le flexible de vidange d'huile vers le bas et le maintenir au-dessus d'un collecteur d'huile.

2. Retirer le bouchon du flexible de vidange d'huile.

3. Retirer le couvercle.

4. Sortir la mousse du réservoir d'huile.

5. Attendre que l'huile soit complètement écoulée.

Figure E

1. Insérer le bouchon dans le flexible de vidange d'huile.

2. Basculer le flexible de vidange d'huile vers le haut et l'enclencher.

3. Remplir la quantité d'huile mesurée.
4. Insérer la mousse dans le réservoir d'huile.
5. Poser et bien appuyer le couvercle.

Figure F

Dépannage en cas de défaut

△DANGER

Risque de blessure dû au démarrage intempestif de l'appareil et à un choc électrique.

Coupez et débranchez la fiche secteur de l'appareil avant tous les travaux.

Faites contrôler et réparer les sous-ensembles électriques uniquement par le service après-vente autorisé.

En cas de défauts non évoqués dans ce chapitre, en cas de doute et en cas de remarque expresse, consultez un service après-vente autorisé.

Impossible de démarrer l'appareil

• Vérifier l'absence de dommages sur le câble de raccordement.
• Contrôler la tension du secteur.
• Si l'appareil surchauffe : a Mettre l'interrupteur principal sur « 0 ». b Laisser refroidir l'appareil pendant au moins 15 minutes. c Mettre l'interrupteur principal sur « 1 ».
• En cas de défaut électrique, consulter le service après-vente.

L'appareil ne se met pas sous pression.

• Contrôler la taille de la buse, dimensions requises, voir le chapitre « Caractéristiques techniques ».
• Purger l'appareil, voir le chapitre « Purger l'appareil ».
• Nettoyer le filtre dans le raccord d'alimentation en eau.

• Contrôler le débit d'alimentation de l'eau, quantité requise, voir le chapitre « Caractéristiques techniques ».

• Nettoyer la buse.

• En cas de besoin, consulter le service après-vente.

La pompe fuit

3 gouttes de fuite d'eau sont admissibles au maximum par minute.

- En cas de fuite plus importante, faire contrôler l'appareil par le service après-vente.

La pompe frappe

• Vérifier l'étanchéité de la conduite d'eau.
• Purger l'appareil, voir le chapitre « Purger l'appareil ».
• En cas de besoin, consulter le service après-vente.

Ajout de détergent trop faible

• Remplir le bac de la buse à mousse.
• Insérer un obturateur plus grand dans le tuyau d'aspiration.
• Contrôler l'absence de dépôts de détergent sur le tuyau d'aspiration et la buse à mousse. Retirer les dépôts à l'eau tiède.

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat.

(Voir l'adresse au dos)

Caractéristiques techniques

		HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Variante pays
Pays EU CH EU GB
Raccordement électrique
Tension du secteur V 230 230 230 230-240
Phase	~	1	1	1	1
Fréquence	Hz	50	50	50	50
Puissance raccordée	kW	3,1 2,3 3,3 3,1
Type de protection		IPX5	IPX5	IPX5	IPX5
Fusible principal (lent)	A	16	10	16	13
Câble de rallonge 30 m	mm^2	2,5 2,5 2,5 2,5
Raccord d'alimentation en eau
Pression d'alimentation (max.)	MPa	1	1	1	1
Température d'alimentation (max.)	°C	60	60	60	60
Débit d'alimentation (min.)	l/min	13	13	13	13
Hauteur d'aspiration (max.)	m	0,5 0,5 0,5 0,5
Caractéristiques de puissance de l'appareil
Calibre de la buse standard		033 038 034 045
Pression de service MPa 15 12 16 12
Surpression de service (max.) MPa 22,5 18 24 18
Débit, eau l/min 9,3 9,6 9,9 11,7
Force de recul du pistolet haute pression N 28,6 28,6 30,0 29,5
Dimensions et poids
Poids opérationnel typique kg 33 33 42	43
Longueur	mm	460	460	460	460
Largeur	mm	420	420	420	420
Hauteur	mm	970	970	970	970
Quantité d'huile	l	0,25 0,25 0,35 0,35
Type d'huile	Type	15W40	0W40	0W40	0W40
Valeurs déterminées selon EN 60335-2-79
Valeur de vibrations main-bras	m/s^2	2,4 2,4 2,8	2,8
Incertitude K	m/s^2	0,7 0,7 0,9	0,9
Niveau de pression acoustique	dB(A)	74	74	74	72
Incertitude K_pA	dB(A)	3	3	3	3
Niveau de puissance acoustique L_WA + in-certitude K_WA	dB(A)	90	90	89	88
		HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Variante pays
Pays		EU EU	EU EU
Raccordement électrique
Tension du secteur	V	230	400	400	400
Phase	~	1	3	3	3
Fréquence	Hz	50	50	50	50
Puissance raccordée	kW	3,4 4,2 4,2 4,6
Type de protection		IPX5 IPX5 IPX5 IPX5
Fusible principal (lent)	A	16	16	16	16
Câble de rallonge 30 m	mm^2	2,5 2,5 2,5	2,5
Raccord d'alimentation en eau
Pression d'alimentation (max.)	MPa	1	1	1	1
Température d'alimentation (max.)	°C	60	60	60	60
Débit d'alimentation (min.)	l/min 15 15 15		16
Hauteur d'aspiration (max.)	m	0,5 0,5 0,5 0,5
Caractéristiques de puissance de l'appareil
Calibre de la buse standard		043	042	040	042
Pression de service MPa 14 16 17 18
Surpression de service (max.) MPa 21	24 25,5 27
Débit, eau l/min 11,5	11,6	11,6	12,5
Force de recul du pistolet haute pression N 32,3 34,5 35,5 41,8
Dimensions et poids
Poids opérationnel typique kg 42	43 36 45
Longueur	mm	460	460	460	460
Largeur	mm	420	420	420	420
Hauteur	mm	970	970	970	970
Quantité d'huile	l	0,35 0,35 0,20 0,35
		HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Type d'huile Type 0W40 SAE 90 SAE 90 SAE 90
Valeurs déterminées selon EN 60335-2-79
Valeur de vibrations main-bras m/s	^2	2,7 2,4 3,0 2,3
Incertitude K m/s	^2	0,8 0,7 0,8 0,7
Niveau de pression acoustique dB(A) 68 70 79 75
Incertitude K_pA	d	B	(	A	) 3
Niveau de puissance acoustique L_WA + in-certitude K_WA	dB(A)	84	86	95	92

Sous réserve de modifications techniques.

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : Nettoyeur haute pression

Type : 1.150-xxx

Type : 1.151-xxx

Type : 1.524-xxx

Normes UE en vigueur

2000/14/CE

Normes harmonisées appliquées

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18

EN 61000-3-3: 2013

HD 7/14

EN 61000-3-11: 2000

Méthode d'évaluation de conformité appliquée

2000/14/CE : Annexe V

Niveau de puissance acoustique dB(A)

HD 6/15 M

Mesuré : 87

Garanti : 90

HD 6/16-4 M

Mesuré : 87

Garanti : 89

HD 7/12 M Cage

Mesuré : 85

Garanti : 88

HD 7/17 M

Mesuré : 92

Garanti : 95

HD 7/14-4 M

Mesuré : 81

Garanti : 84

HD 7/16-4 M

Mesuré : 83

Garanti : 86

HD 8/18-4 M

Mesuré : 88

Garanti : 91

Les signataires agissent sous ordre et avec le pouvoir de la direction.

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Télécopie : [phone]

Enregistrez votre produit et bénéficier de nombreux avantages.

Évaluer votre produit et dites-nous votre opinion.
