Intitulé	Description
Type de produit	Haut-parleur encastrable
Dimensions	Diamètre : 230 mm, Profondeur : 100 mm
Puissance nominale	60 W
Impédance	8 Ohms
Réponse en fréquence	50 Hz - 20 kHz
Type de haut-parleur	2 voies
Installation	Encastrable dans les murs ou plafonds
Utilisation recommandée	Sonorisation de salons, bureaux, espaces commerciaux
Maintenance	Nettoyage régulier avec un chiffon doux, vérification des connexions
Sécurité	Installation par un professionnel recommandée pour éviter les risques électriques
Garantie	2 ans

FOIRE AUX QUESTIONS - Phantom K60 Dali

Le haut-parleur Dali Phantom K60 ne s'allume pas, que faire ?

Vérifiez que le haut-parleur est correctement branché à une source d'alimentation et que l'interrupteur est activé. Assurez-vous également que la prise fonctionne en branchant un autre appareil.

La qualité du son est médiocre, comment l'améliorer ?

Assurez-vous que le haut-parleur est correctement positionné et qu'il n'y a pas d'obstacles autour. Vérifiez également les paramètres audio de votre appareil source et ajustez-les si nécessaire.

Comment connecter le Dali Phantom K60 à un téléviseur ?

Utilisez un câble audio approprié pour relier la sortie audio de votre téléviseur à l'entrée du Dali Phantom K60. Cela peut être un câble RCA, optique ou HDMI selon les ports disponibles.

Le haut-parleur fait des bruits étranges, que dois-je vérifier ?

Inspectez les connexions pour vous assurer qu'elles sont bien en place. Vérifiez également si le haut-parleur est placé sur une surface stable et exempte de vibrations.

Comment nettoyer le Dali Phantom K60 ?

Utilisez un chiffon doux et sec pour essuyer la surface du haut-parleur. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la finition.

Le Dali Phantom K60 est-il compatible avec des systèmes de son surround ?

Oui, le Dali Phantom K60 peut être intégré dans un système de son surround, mais assurez-vous que votre récepteur audio est compatible et que vous avez les câbles nécessaires pour la connexion.

Quels sont les formats audio pris en charge par le Dali Phantom K60 ?

Le Dali Phantom K60 prend en charge divers formats audio analogiques et numériques, mais il est recommandé de consulter le manuel d'utilisation pour une liste complète des formats.

Comment régler le volume du Dali Phantom K60 ?

Le volume peut être réglé via l'appareil source auquel le haut-parleur est connecté, ou par le biais d'un contrôleur externe si disponible.

Le haut-parleur émet un son faible, que faire ?

Vérifiez le niveau de volume sur votre appareil source et assurez-vous qu'il n'est pas réglé trop bas. Examinez également les paramètres d'égalisation qui pourraient affecter le son.

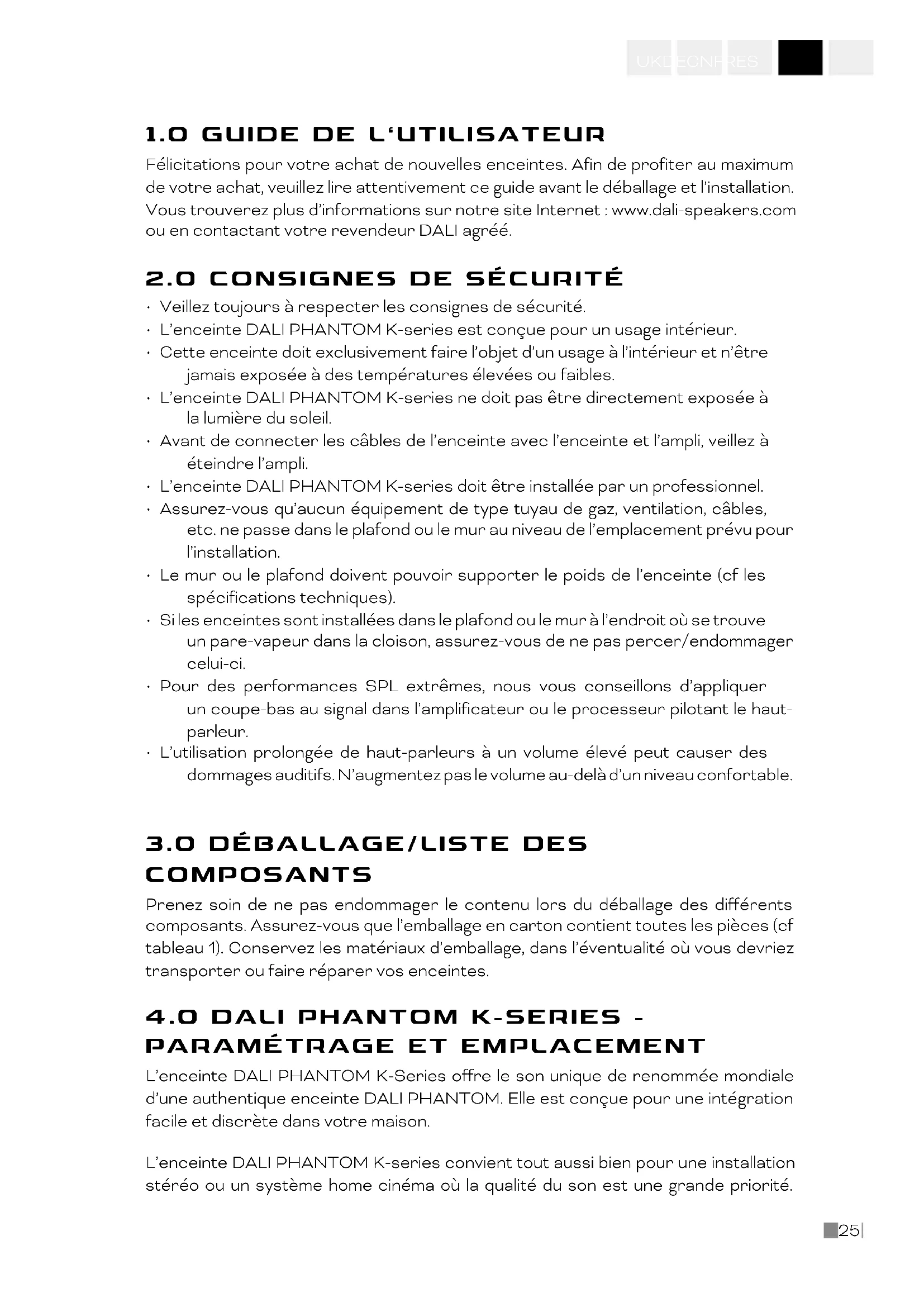

MODE D'EMPLOI Phantom K60 Dali

Félicitations pour votre achat de nouvelles enceintes. Afin de profiter au maximum de votre achat, veuillez tire attentivement ce guide avant le déballage et l'installation. Vous trouvrez plus d'informations sur notre site Internet: www.dali-speakers.com ou en contactant votre revendeur DALI/agréé.

2.0 CONSIGNES DE SECURITE

Veillez toujours à respecter les consignes de sécurité.
L'enceinte DALI PHANTOM K-series est conse pour un usage interieur.
- Cette enceinte doit exclusivement faire l'objet d'un usage à l'intérieur et n'était jamais exposée à des températures élevées ou faibles.
L'enceinte DALI PHANTOM K-series ne doit pas etre directement exposée à la lumière du soleil.
- Avant de connecter les cables de l'enceinte avec l'enceinte et l'ampli, voirlez à étéindre l'ampli.
L'enceinte DALI PHANTOM K-series doit'être installee par un professionnel.
- Assurez-vous qu'aucun équipement de type tuyau de gaz, ventilation, cables, etc. ne passé dans le plafond ou le mur au niveau de l'emplacement prévu pour l'installation.
- Le mur ou le plafond doit pouvoir supporter le poids de l'enceinte (cf les spécifications techniques).
- Siles enceintes sont installées dans le plafond ou le mur à l'endroit où se trouve un pare-vapeur dans la cloison, assurez-vous de ne pas percer/endommager celui-ci.
Pour des performances SPL extrêmes, nous vous conseillons d'appliquer un coupe-bas au signal dans l'amplificateur ou le processeur pilotant le haut-parleur.
· L'utilisation prolongée de haut-parleurs à un volume élevé peut cause des dommages auditifs. N'augmentez pas le volume au-delà d'un niveau comfortable.

3.0 DÉBALLAGE/LISTE DES COMPOSANTS

Prenez soit de ne pas endommager le contenu lors du déballage des différents composants. Assurez-vous que l'emballage en carton contient toutes les pieces (cf tableau 1). Conservez les matériaux d'emballage, dans l'eventualité où vous devriez transporter ou faire réparer vos enceintes.

4.0 DALI PHANTOM K-SERIES - PARAMÉTRAGE ET EMPLACEMENT

L'enceinte DALI PHANTOM K-Series offre le son unique de renommée mondiale d'une authenteque enceinte DALI PHANTOM. Elle est concue pour une intégration facile et discrète dans votre maison.

L'enceinte DALI PHANTOM K-series convient tout aussi bien pour une installation stéréo ou un système home cinema où la qualité du son est une grande priorité.

L'enceinte DALI PHANTOM K-series est également idéale dans des espaces plus vastes où l'on recherche une haute qualité de son, par exemple dans les halls d'entrée ou les zones de boutiques. DALI conseille l'association d'un caisson de grave avec l'enceinte DALI PHANTOM K-series afin de permettre la reproduction des fréquences basses et l'optimisation des performances globales de votre système audio.

Dans le cas d'une utilisation au sein d'un système stéreo ou home cinéma, nous conseillons de positionner vos enceintes de façon symétrique autour de votre position d'écoute favorites afin d'obtenir un rendu sonore optimal (cf. schémas 1A + 1B + 1C ). Afin d'éviter d'influencer négativement la clarté de l'enceinte, il est également important de ne pas situer l'enceinte à un endroit trop éloigné de la position d'écoute favorites. Nous recommendons que l'angle d'écoute hors axe n'excède pas 45 degrés (mesuré entre le centre de l'axe de l'enceinte et la position d'écoute favorites. Cf. schéma 2).

Dans un système sonore paramétré de façon distribuée, il est important de positionner les enceintes de telle façon que la principale zone de la pièce (ou des pieces) soit couverte par le son (cf. paragraphe 4.4). Pour que le son se répande de façon uniforme, les enceintes doivent être installées à égale distance dans la (les) pièce(s) (cf. schéma 3).

La présence d'objets situés entre l'enceinte et la position d'écoute peut avoir un effet négatif sur la qualité sonore. L'enceinte PHANTOM K-series est conscience pour appliquer notre principe de dispersion large du son. L'utilisation d'enceintes équipées d'une technologie de dispersion large du son garantit que la distorsion dans la zone d'écoute principale sera réduite et l'intégration de la piece optimisée. Le principe de diffusion large garantit également une répartition homogène du son dans le grand espace de la piece d'écoute.

Chaque piece possède des caractéristiques acoustiques uniques, qui influencent la manière dont nous entendons le son provenant d'une enceinte. Le son que vous entendez est constitué du son direct provenant des enceintes et du son réfléchi provenant du sol, du plafond et des murs. Ce dernier affectera votre expérience du son. La règle fondamentale consiste à essayer d'éviter d'avoir de grandes surfaces dures et réfléchissantes à proximité de vos enceintes, car celles-ci provoqueront généralement de puissants effets de réflexion pouvant ALTERER la précision et la spatialisation de la restitution sonore. Les objets souples, tels que les tapis, les rideaux, etc. peuvent également être utiles si le son semble trop aigu.

Le volume et la qualité des graves dépendent de la taille et de la forme de la pierce, ainsi que de la position des enceintes. Les graves seront accentués si un mur se trouve sur le côte ou à l'arrière de vos enceintes. Positionner vos enceintes dans un coin accentuera encore ce phénomène et augmentera également le phénomène de réflexion.

4.1 Installation des supports angulaires muraux

Des supports angulaires pour le plafond/le mur sont compris dans la livraison de l'enceinte DALI PHANTOM K-series. Les supports fixent solidement l'enceinte à

l'arrête de la surface sur laquelle elle est installée. Les supports angulaires muraux forment un angle à 90 degrés lorsque les vis sont serrées (cf. schéma 4). Les vis doivent être bien serrerées afin que les enceintes soient maintainues en place, sans pour autant trop les serrer. Servez-vous d'un embout approprié afin de serrer les vis. L'embout peut être utilisé soit sur un tournevis manuel à embouts, soit sur une perceuse avec couple de serrage régiable intégré. Les vis sont serrerées correctement lorsque le joint à l'arrière de l'enceinte est compressé et la bague rotative de l'enceinte est alignée avec la surface de montage.. Les vis sont serrerées de manière appropriée lorsque le joint situé à l'arrière de l'enceinte est comprimé et que la face de l'enceinte est au même niveau que la surface de montage.

Si vous doivent rester l'enceinte, desserrez les vis d'environ 5 à 20 tours dans le sens inverse des aiguilles d'une montre et les supports desserreront leur prise. REMARQUE: Ne pas dévisser en tournant plus de 20 ou 25 tours car les supports pourrait sortir du pas de vis.

Si vous souhaitez installer l'enceinte sur un mur composé d'un matériel très écais, il sera peut-être nécessaire de démonter les supports angulaires muraux en les retardant des vis, puis de les réinstaller ensuite dans une position inversée. L'installation en position inversée des supports angulaires muraux permettra de fixer les enceintes sur des panneaux d'une épaissur pouvant atteindre jusqu'à 2.56"/65 mm (cf. schéma 5). Il n'est pas possible de returner les fixations à pattes sur le K-60 LP en raison de sa faible profondeur d'installation. L'épaissur maximale du panneau pour le K-60 LP est de 28 mm / 1,10', et l'épaissur minimale du panneau est de 10.5 mm / 0,41'.

4.2 Grille

La grille frontale est maintainue en place par les aimants intégrés dans le baffle frontal de l'enceinte DALI PHANTOM K-series.

REMARQUE: Une grille carre est disponible en option.

REMARQUE: Un morceau de tissu non-tissé est placé sur la face interieure de la grille. Disposé sur la grille, il sert à protégger les enceintes de la poussière et des salissures. Pour cette raison, il est important de le maintainir sur la grille.

4.3 Réglage des commutateurs

Lorsque la grille est retiree de l'enceinte, vous verrez le woofer et le tweeter et un ou deux interrupteurs (voir figure 6). Les commutateurs peuvent servir a modifier le son de l'enceinte et autenir un reglage personnalise. Le reglage de chaque commutateur n'influe pas sur I'autre.

L'un des commutateurs permet d'augmenter le niveau du tweeteter de 3dB lorsqu'il passé du réglage "Normal" à « High+ ».

L'autre commutateur peut augmenter le niveau des mediums de 3 dB lorsqu'il passé du réglage « Normal » au réglage « Mid+ ». Le K-60 LP ne compte que le commutateur High+.

4.4 Rotation de l'enceinte - Utiliser la boussole

Une fois la grille retiree, yous pouez voir une boussole avec anneau (kompas en danois) autour du bord du cadre de l'enceinte. Le tweeteter est legement decentre et doit etre positionne de maniere a etre le plus proche de la position d'ecoute principale (voir figure 7).

4.5 Connexion des cables/Sélection des cables

La sélection des cables est une phase cruciale de votre installation. Veuillez notes que le remplacement des cables s'avere difficile après l'installation. Il faut donc sélectionner des cables de qualité dès le départ. Veuillez consulter votre revendeur DALI autorisé pour obtenir tous les renseignements nécessaires sur les cables adaptés.

Lorsque vous connectez le cable avec l'enceinte et l'ampli, il est important de connecter l'enceinte en respectant les phases. La borne rouge (+) de l'amplificateur doit être connectée à la borne rouge (+) de l'enceinte. La borne noire (-) de l'amplificateur doit être connectée à la borne noire (-) de l'enceinte. Si les enceintes ne sont pas connectées en respectant les phases, la conséquence typique est que l'espace sonore sera diffus et les basses seront faibles.

Pour insérer l'extrémité du cable sur les bornes à ressort de l'enceinte, retirez le matériel d'isolement du cable afin qu'il soit nu sur env. 1/2''/12 mm. Appuyer sur le haut du terminal en pressant vers le bas, puis insérer le cable nu dans l'ouverture. Relâcher la pression une fois le cable bien en place. Assurez-vous qu'aucun brin du fil ne soit saillant. Le cable est désormais connecté. Veuillez vous référer au schéma 8 pour vérifier la connexion correct des cables.

5.0 GABARIT DE DÉCOUPE

Le gabarit de découpe joint (cf. schéma 9) peut être utilisé afin de visualiser a priori quèl serait le positionnement correct de votre enceinte et de marquer les emplacements des découpes. Fixez le gabarit à l'emplacement d'installation souhaité avec du ruban adhési fān que vous puissiez marquer les perforations nécessaires. La profondeur de montage minimale pour les modèles DALI PHANTOM K se trouve dans les spécifications techniques.

6.0 INSTALLATION

Veuillez tire et respecter les consignes de sécurité indiquées à la section 2.0 de cette notice! Demandez à un professionnel formé d'intervenir pour vous assurer que toutes les consignes de sécurité sont respectées et que l'enceinte ne puisse pas tomber.

Les outils et matériels suivants sont nécessaires pour bien installer vos appareils :

• Mété ruban
• Crayon, scie ou couteau
• Embout ou tournevis approprié
• Du ruban adhésif
  Gabarit de découpe

Une fois l'emplacement correct déterminé, fixez le gabarit d'installation sur la surface. Marquez la zone à évider avec un crayon.

Retirer le gabarit et percez les trough en insererant une scie ou un couteau. Découpez/ Coupez minutieusement le long de la ligne marquee au crayon.

Une fois le trou peut pour l'enceinte, assurez-vous que le cable de l'enceinte ne pendent pas de façon lâche derrière le plafond/le mur. Celui-ci doit être arrimé d'une façon sécurisée derrière le plafond/le mur afin d'empêcher que le cable subisse une quelconque tension lorsqu'il sera connecté aux bornes des enceintes. S'il n'est pas arrimé, le cable sera susceptible de se désolidariser petit à petit, ce qui déteriorera la qualité de la connexion électrique entre le cable et les enceintes (cf. schéma 8 pour la connexion correcte du cable).

Une fois le cable arrimé et le trou percé, vous étés prét à connecter les cables de l'enceinte. Connexion du cable avec les enceintes : voirlez à connecter correctement la borne rouge de l'ampli (+) avec la borne rouge (+) de l'enceinte et la borne noire (-) de l'ampli avec la borne noire (-) de l'enceinte. Veuillez consulter la section 4.5 de cette notice.

Une fois les cables connectés, mettez le système sous tension. Vérifiez la qualité d'écoute avant de procéder au montage final afin de vous assurer que toutes les connexions sont correctes. Insérez l'enceinte dans le plafond/le mur et alignez l'enceinte comme décrit dans la section 4.4.

REMARQUE: Veillez à ne pas toucher les baffles pendant l'installation. Une fois l'enceinte alignée, serrez les 4 vis dans les supports avec un tournevis/un embout approprié afin de garantir que l'enceinte est fermement arrimée à sa place. Veillez à ne pas trop serrer les vis et à ne pas écraser les cables.

7.0 RODAGE

Attendez-vous à ce que la qualité sonore de vos nouvelles enceintes s'améliore graduèlement durant la première période d'utilisation. Aucun geste particulier ne doit être effectué afin de roder les enceintes, mais sachez que le rodage peut nécessiter jusqu'à 100 heures de playback avant que la performance optimale soit atteinte (la durée exacte est fonction du niveau du playback).

8.0 BLINDAGE MAGNETIQUE

Les enceintes produit un champ magnétique susceptible d'interférer avec les télévisions/moniteurs à tube cathodique, les disques durs, les cassettes video et audio, ainsi que les cartes magnétiques. Veillez donc à tener ce type d'équipement à distance de vos enceintes afin d'éviter de les endommager. Les écrans/moniteurs LCD et plasma ne sont pas influencés par les champs magnétiques.

9.0 ENTRETIEN

Le nettoyage des surfaces des enceintes peut s'effectuer avec des détergents menagers usuels. Évitez l'utilisation de produits abrasifs ou à base d'acide, de solutions

alcalines ou d'agents anti-bactériens. Évitez d'utiliser des aérosols. Évitez le contact direct des détergents sur les hauts-parleurs. Nettoyez-les avec beaucoup de précautions, particulièrement le tweeteter. La grille peut être nettoyée à l'aide d'un aspirateur ou d'une Brosse à vêtements usable.

10.0 INFORMATIONS CONCERNANT L'ENVIRONNEMENT ET LA MISE AU REBUT.

Les produits DALI sont conçus pour respecter les directives internationales concernant la limitation des substances dangereuses et la mise au rebut des déchets d'équipements électriques et électroniques. Le symbole de poubelle sur roues/barree d'une croix indique que les enceintes sont conformes à ces directives (cf. schéma 10). Les enceintes doivent être recyclées et traitées conformément à ces directives. Pour tous conseils, n'hésitez pas à prendre contact avec l'autorité locale compétente dans ce domaine.

11.0 CARACTERISTIQUES TECHNIQUES

Le tableau 2 (cf. page 4) présente les caractéristiques essentielles de nos enceintes. N'oubliez pas que la qualité sonore d'une enceinte ne peut être jugée sur la seule base de ses caractéristiques techniques. Pour comparer différentes enceintes, nous vous recommendons découter les différentes enceintes en question.
