BEDIENUNGSANLEITUNG Phantom K60 Dali

2.0 VORSICHTSMASSNAHMEN 13

5.0 AUSSCHNITTSCHABLONE 16

8.0 MAGNETISCHE ABSCHIRMUNG 17

11.0 TECHNISCHE DATEN 1813

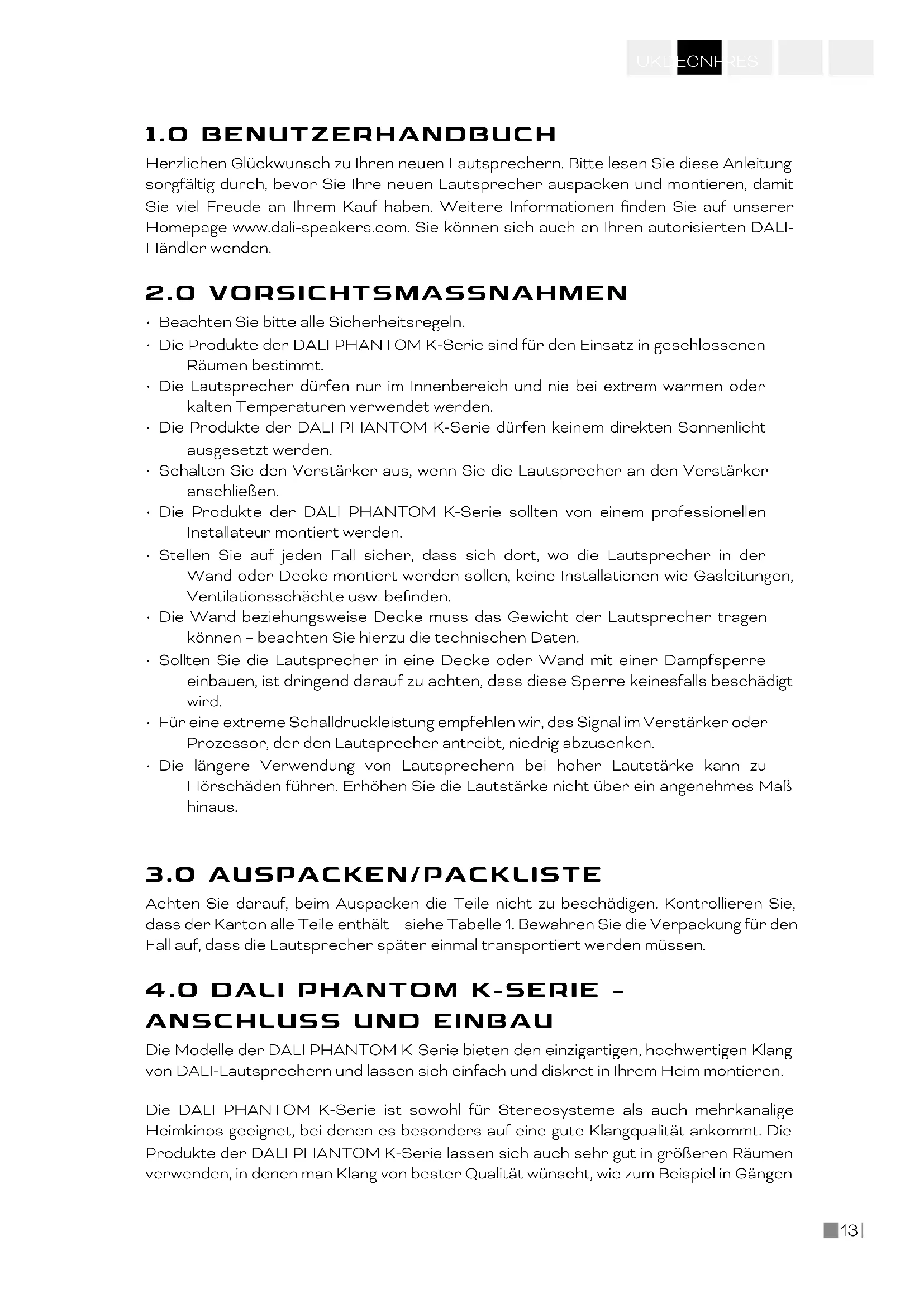

Herzlichen Glückwunsch zu Ihren neuen Lautsprechern. Bie lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihre neuen Lautsprecher auspacken und montieren, damit Sie viel Freude an Ihrem Kauf haben. Weitere Informationen finden Sie auf unserer Homepage www.dali-speakers.com. Sie können sich auch an Ihren autorisierten DALI- Händler wenden.

2.0 VORSICHTSMASSNAHMEN

• Beachten Sie bie alle Sicherheitsregeln.

• Die Produkte der DALI PHANTOM K-Serie sind für den Einsatz in geschlossenen Räumen bestimmt.

• Die Lautsprecher dürfen nur im Innenbereich und nie bei extrem warmen oder kalten Temperaturen verwendet werden.

• Die Produkte der DALI PHANTOM K-Serie dürfen keinem direkten Sonnenlicht ausgesetzt werden.

• Schalten Sie den Verstärker aus, wenn Sie die Lautsprecher an den Verstärker anschließen.

• Die Produkte der DALI PHANTOM K-Serie sollten von einem professionellen Installateur montiert werden.

• Stellen Sie auf jeden Fall sicher, dass sich dort, wo die Lautsprecher in der Wand oder Decke montiert werden sollen, keine Installationen wie Gasleitungen, Ventilationsschächte usw. befinden.

• Die Wand beziehungsweise Decke muss das Gewicht der Lautsprecher tragen können – beachten Sie hierzu die technischen Daten.

• Sollten Sie die Lautsprecher in eine Decke oder Wand mit einer Dampfsperre einbauen, ist dringend darauf zu achten, dass diese Sperre keinesfalls beschädigt wird.

• Für eine extreme Schalldruckleistung empfehlen wir, das Signal im Verstärker oder Prozessor, der den Lautsprecher antreibt, niedrig abzusenken.

• Die längere Verwendung von Lautsprechern bei hoher Lautstärke kann zu Hörschäden führen. Erhöhen Sie die Lautstärke nicht über ein angenehmes Maß hinaus.

3.0 AUSPACKEN/PACKLISTE

Achten Sie darauf, beim Auspacken die Teile nicht zu beschädigen. Kontrollieren Sie, dass der Karton alle Teile enthält – siehe Tabelle 1. Bewahren Sie die Verpackung für den Fall auf, dass die Lautsprecher später einmal transportiert werden müssen.

4.0 DALI PHANTOM K-SERIE –

ANSCHLUSS UND EINBAU

Die Modelle der DALI PHANTOM K-Serie bieten den einzigartigen, hochwertigen Klang von DALI-Lautsprechern und lassen sich einfach und diskret in Ihrem Heim montieren. Die DALI PHANTOM K-Serie ist sowohl für Stereosysteme als auch mehrkanalige Heimkinos geeignet, bei denen es besonders auf eine gute Klangqualität ankommt. Die Produkte der DALI PHANTOM K-Serie lassen sich auch sehr gut in größeren Räumen verwenden, in denen man Klang von bester Qualität wünscht, wie zum Beispiel in Gängen14 oder Verkaufsbereichen. DALI empfiehlt, in Kombination mit der DALI PHANTOM K-Se- rie einen Subwoofer einzusetzen, weil so auch die tiefsten Frequenzen wiedergegeben werden können und die Klangqualität insgesamt verbessert wird. Bei Stereosystemen und Heimkinos empfehlen wir, dass Sie die Lautsprecher symme- trisch um die am meisten genutzte Hörposition herum platzieren, weil so ein optimaler Klangeindruck entsteht (siehe hierzu die Abbildungen 1A, 1B und 1C). Um die Klarheit des Klangbildes nicht zu beeinträchtigen, ist es ebenfalls wichtig, die Lautsprecher nicht zu weit entfernt von der Hörposition anzubringen. Wir empfehlen, dass der Winkel von der Mielachse (Linie von Hörposition zur Mie zwischen den Lautsprechern – siehe Ab- bildung 2) zu den Lautsprechern nicht mehr als 45 Grad betragen sollte. Bei der Aufstellung eines aus mehreren Lautsprechern bestehenden Systems ist es wichtig, dass die Lautsprecher so aufgestellt werden, dass der Hauptbereich des Rau- mes beschallt wird (siehe Kapitel 4.4). Um eine gleichmäßige Klangabdeckung zu errei- chen, sollten die Lautsprecher gleichmäßig im Raum verteilt installiert werden (siehe Ab- bildung 3). Wenn sich zwischen den Lautsprechern und der Hörposition Gegenstände befinden, kann dies die Klangqualität verschlechtern. Die Lautsprecher der DALI PHANTOM K-Serie wurden so konstruiert, dass ein möglichst breiter Abstrahlwinkel erzielt wird. Lautsprecher mit einer breiten Abstrahlung weisen weniger Verzerrungen im Haupthör- bereich auf und lassen sich besser im Raum integrieren. Eine breite Abstrahlung stellt auch sicher, dass der Klang gleichmäßig in einem großen Bereich des jeweiligen Raumes zu hören ist. Jeder Raum besitzt seine eigene Akustik, welche die Art und Weise, wie wir den Klang eines Lautsprechers erleben, beeinflusst. Der Klang, den Sie hören, besteht sowohl aus dem Schall, welchen die Lautsprecher direkt abstrahlen, als auch aus dem von Wänden und Decke reflektierten Schall. Letzteres wird in wesentlichem Umfang Ihr Klangerlebnis beeinflussen. Grundsätzlich sollte die Montage der Lautsprecher in unmielbarer Nähe von größeren harten und stark reflektierenden Bereiche vermieden werden. Solche Flächen bewirken pischerweise starke Reflexionen, was die Präzision sowie die Räum- lichkeit der Klangwiedergabe negativ beeinflusst. Weiche Gegenstände wie Teppiche, Vorhänge o. ä. schaen eventuell Abhilfe, wenn der Klang zu höhenreich ist. Die Intensität sowie Qualität der tiefen Bässe hängen von Größe und Form des Raumes sowie der Platzierung der Lautsprecher ab. Eine Platzierung der Lautsprecher nahe ei- ner Seiten- oder Rückwand hebt die Bässe hervor. In einer Raumecke werden sie noch weiter verstärkt, dort erhöhen sich auch die Schallreflexionen.

4.1 Montagehalterungen

Zur DALI PHANTOM K-Serie gehören Halterungen für die Wand- beziehungsweise De- ckenmontage. Diese Halterungen verbinden die Lautsprecher fest mit der Rückseiten der Fläche, auf denen sie angebracht werden. Die Halterungen stehen in einem rechten Winkel heraus, wenn die Schrauben angezogen werden (siehe Abbildung 4). Die Schrau- ben sollten so weit angezogen werden, dass der Lautsprecher sicher verankert ist. Ach- ten Sie jedoch darauf, die Schrauben nicht zu fest anzuziehen. Verwenden Sie zum An- ziehen der Schrauben einen passenden Schraubendreher / ein passendes Schraubbit. Das Schraubbit sollte mit einem Bithalter oder einem Akkuschrauber mit Drehmoment- vorwahl angezogen werden. Wenn Sie einen Akkuschrauber verwenden, wählen Sie bie15 UK DE CN FR ES den geringsten Widerstand. Die Schrauben sitzen optimal, wenn die Dichtung auf der Rückseite des Lautsprechers komprimiert wird und die Frontblende plan zur Einbau- oberfläche ist. Wenn Sie den Lautsprecher wieder ausbauen wollen, lösen Sie die Schrauben um circa 5 bis 20 Umdrehungen entgegen dem Uhrzeigersinn. Dadurch werden die Halterungen gelöst. BITTE BEACHTEN: Drehen Sie die Schrauben nicht weiter als 20 bis 25 Umdre- hungen heraus, weil sonst die Halterungen von den Schrauben fallen. Wenn Sie den Lautsprecher in einer sehr dicken Wand montieren, kann es erforderlich sein, die Schauben aus den Halterungen ganz herauszudrehen und die Halterungen da- nach umzudrehen. Wenn die Halterungen auf diese Weise umgedreht montiert werden, können die Lautsprecher in Plaen von bis zu 65 mm / 2,56 Zoll Dicke eingebaut werden (siehe Abbildung 5). Ein Umdrehen der Halterungen ist beim K-60 LP aufgrund der gerin- gen Einbautiefe nicht möglich. Die maximale Plaendicke für den K-60 LP beträgt 28 mm / 1,10 Zoll. Die minimale Plaendicke beträgt 10,5 mm / 0,41 Zoll.

Die Lautsprecher-Abdeckung wird durch Magnete, die in den Gehäusen der Lautspre- cher der DALI PHANTOM K-Serie integriert sind, in Position gehalten. HINWEIS: Als optionales Zubehör gibt es für die Lautsprecher quadratische Abde- ckungen. HINWEIS: Auf der Innenseite der Abdeckung befindet sich ein Stück Vlies. Dieses Vlies schützt die Chassis vor Staub und Schmutz. Deshalb muss es auf der Abdeckung ver- bleiben.

4.3 Schalter einstellen

Wenn Sie die Abdeckung vom Lautsprecher abgenommen haben, sind Tieöner, Hoch- töner sowie einen oder zwei Schalter zu sehen (siehe Abbildung 6). Mit den Schaltern kann der Klang des Lautsprechers verändert werden. Die Schalter können voneinander unabhängig eingestellt werden. Wenn Sie den ersten Schalter von „Normal“ auf „High+“ stellen, wird der Schalldruck- pegel der Hochtöner um 3dB erhöht. Wenn Sie den anderen Schalter von „Normal“ auf „Mid+“ stellen, wird der Schalldruck- pegel der Mien um 3dB erhöht. Der K-60 LP ist nur mit dem „High+“-Schalter aus- gestaet. 4.4. Drehung der Lautsprecher – Verwendung des Kompass Wenn die Frontabdeckung entfernt wurde, sehen Sie die Skaleneinteilung eines Kom- passrings um den Rand des Lautsprechers. Diese Skaleneinteilung kann benutzt wer- den, um den Lautsprecher an Fixpunkten (Beispielsweise: Orientierung an einer Linie an der Decke) auszurichten. Der Hochtöner ist etwas außerhalb des Zentrums und sollte so platziert sein, dass er dem Haupthörplatz näher ist (siehe Bild 7).

4.5 Auswahl und Anschluss der Kabel

Die Auswahl der Kabel hat einen großen Einfluss auf die Klangqualität der Lautsprecher. Denken Sie daran, dass es schwierig ist, die Kabel nach dem Einbau auszuwechseln.16 Wählen Sie deshalb gleich von Anfang an Qualitätskabel. Bie wenden Sie sich an Ihren autorisierten DALI-Händler, um sich bei der Wahl der Kabel beraten zu lassen. Achten Sie auf einen phasenrichtigen Anschluss der Kabel an Lautsprecher und Ver- stärker. Die rote (+) Lautsprecherklemme muss mit dem roten (+) Verstärkeranschluss verbunden werden. Die schwarze (-) Lautsprecherklemme muss mit dem schwarzen (-) Verstärkeranschluss verbunden werden. Wenn die Lautsprecher nicht phasenrichtig angeschlossen sind, wird der Klang wahrscheinlich dius und bassschwach wirken. Um die Kabelenden in die Federklemmen einzusetzen, ist die Isolierung so weit zu ent- fernen, dass circa 12 mm blankes Kabel freigelegt sind. Drücken Sie das Oberteil der Klemme herunter und führen Sie das blanke Kabel in die Önung ein. Wenn das Kabel eingesetzt ist, lassen Sie die Anschlussklemme los. Achten Sie darauf, dass anschließend keine einzelnen Kabeladern herausstehen. Das Kabel ist jetzt angeschlossen. Siehe auch Abbildung 8 – hier wird der korrekte Anschluss dargestellt.

5.0 AUSSCHNITTSCHABLONE

Verwenden Sie die beiliegende Ausschnischablone (siehe Abbildung 9), um die Einbau- position des Lautsprechers zu bestimmen und den Ausschni für den Einbau zu markie- ren. Heen Sie die Schablone mit Klebeband an die gewünschte Stelle, so dass Sie den Ausschni markieren können. Die Mindesteinbautiefe für die DALI PHANTOM K-Mo- delle können Sie den Technischen Daten entnehmen.

Bie lesen und beachten Sie die Sicherheitshinweise in Kapitel 2.0 dieser Anleitung! Die Lautsprecher der DALI PHANTOM E Serie sollten von einem ausgebildeten Installateur eingebaut werden, der gewährleisten kann, dass alle Sicherheitsanforderungen erfüllt werden und der Lautsprecher nach der Montage nicht herausfällt. Für einen ordnungsgemäßen Einbau werden die folgenden Werkzeuge und Gegenstän- de benötigt:

• Bleisti und Säge oder Messer

• Passendes Schraubbit oder Schraubendreher

• Ausschnischablone Wenn der richtige Platz für den Einbau gefunden wurde, ist die Ausschnischablone mit Klebeband auf der Oberfläche anzuheen. Markieren Sie mit dem Bleisti den Aus- schni. Entfernen Sie die Schablone, und bohren Sie Löcher für den Einstich der Säge bezie- hungsweise des Messers. Schneiden beziehungsweise sägen Sie sorgfältig entlang des Bleististriches. Wenn Sie den Ausschni für den Lautsprecher vorgenommen haben müssen Sie si- cherstellen, dass das Lautsprecherkabel in der Wand beziehungsweise Decke nicht lose hängt. Das Kabel muss auf sichere Weise an der Innenseite der Decke beziehungsweise Wand befestigt werden, um eine Zugspannung zu verhindern, wenn das Kabel mit den Lautsprecheranschlüssen verbunden ist. Wenn das Kabel nicht befestigt wird, kann es17 UK DE CN FR ES sich allmählich lösen, wodurch sich die elektrische Verbindung zwischen Kabel und An- schlüssen verschlechtern kann. Abbildung 8 zeigt die korrekte Befestigung des Kabels. Wenn das Lautsprecherkabel befestigt und der Ausschni für den Lautsprecher vor- bereitet ist, können Sie das Lautsprecherkabel anschließen. Verbinden Sie das Kabel mit den Anschlüssen. Achten Sie dabei darauf, den roten (+) Anschluss des Verstärkers mit der roten (+) Klemme des Lautsprechers und den schwarzen (-) Anschluss des Ver- stärkers mit der schwarzen (-) Klemme des Lautsprechers zu verbinden. Bie lesen Sie hierzu Abschni 4.5 dieser Anleitung. Wenn die Kabel angeschlossen sind, schalten Sie das System ein und machen vor dem endgültigen Einbau eine Hörprobe, um sicherzustellen, dass alle Verbindungen korrekt sind. Setzen Sie den Lautsprecher in den Wand- beziehungsweise Deckenausschni und richten Sie ihn wie in Kapitel 4.4 beschrieben aus. HINWEIS: Achten Sie beim Einbau darauf, die Chassis nicht zu berühren. Wenn der Lautsprecher ausgerichtet ist, ziehen Sie die vier Schrauben der Halterungen mit einem passenden Schraubendreher oder Schraubbit an, so dass der Lautsprecher sicher an seinem Platz gehalten wird. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen und die Gewinde nicht zu beschädigen.

Sie sollten damit rechnen, dass sich die Klangqualität der neuen Lautsprecher im Laufe der ersten Zeit allmählich verbessert. In dieser Einlaufzeit Ihrer Lautsprecher ist nichts Besonderes zu tun. Rechnen Sie jedoch mit bis zu 100 Betriebsstunden (abhängig von der Lautstärke), bis das volle Leistungsniveau erreicht ist.

8.0 MAGNETISCHE ABSCHIRMUNG

Die Lautsprecherchassis erzeugen ein Magnetfeld, das die Bildröhren von Fernsehge- räten oder Monitoren, Festplaen, Ton- und Videobänder sowie Magnetkarten stören kann. Daher sollten sich solche Gegenstände nicht in der Nähe der Lautsprecher be- finden, um Störungen oder Beschädigungen zu vermeiden. LCD- und Plasmabildschirme werden von Magnetfeldern nicht beeinflusst.

Die Oberfläche der Lautsprecher kann mit gewöhnlichen Haushaltsreinigungsmit- teln gereinigt werden. Es dürfen jedoch keine Reinigungsmiel verwendet werden, die scheuern; Säuren, Alkali oder antibakterielle Wirkstoe enthalten. Verwenden Sie keine Sprays. Es sollten grundsätzlich keine Reinigungsmiel an die Lautsprecherchassis ge- langen. Reinigen Sie die Chassis nur mit größter Vorsicht. Dies gilt insbesondere für den Hochtöner. Die Lautsprecherabdeckung kann mit einem Staubsauger oder einer nor- malen Kleiderbürste gereinigt werden.

10.0 UMWELTINFORMATIONEN UND

ENTSORGUNG Die Erzeugnisse von DALI entsprechen der EU-Richtlinie 2002/95/EG zur Beschrän- kung der Verwendung bestimmter gefährlicher Stoe in Elektro- und Elektronikgeräten sowie der EU-Richtlinie 2002/96/EG zur Entsorgung von Elektro- und Elektronik-Altge-18 räten. Das Abfall-Kennzeichen zeigt an, dass die Lautsprecher den genannten Direktiven entsprechen (siehe Abbildung 10). Die Lautsprecher müssen ordnungsgemäß entsorgt und recycelt werden. Bie wenden Sie sich für weitere Informationen an Ihr örtliches Entsorgungsunternehmen.

11.0 TECHNISCHE DATEN

In Tabelle 2 (Seite 4) finden Sie eine Aufstellung der wichtigsten technischen Daten Ihrer Lautsprecher. Bie denken Sie jedoch daran, dass die Klangqualität eines Lautspre- chers nicht allein aufgrund technischer Daten beurteilt werden kann. Um verschiedene Lautsprecher zu vergleichen, empfehlen wir Ihnen, sich diese anzuhören.19 UK DE CN FR ES
