MODE D'EMPLOI SnapShot Cloud 4G Dörr

08.3 Sources d’alimentation électrique alternatives

08.4 Insertion de la carte mémoire SD/SDHC

08.5 Déverrouillage de la carte SD

08.6 Insertion de la carte SIM

11.1 Réglage de la date et de l’heure

11.2 Génération d’un code QR dans la caméra

11.3 Téléchargement de l’application DÖRR

11.4 Enregistrement dans l’application DÖRR et connexion à la caméra

11.5 Configuration dans l’application

15.1 Suppression/Réenregistrement d’une caméra

16.5 Achage des images et vidéos à l’écran de la caméra

16.6 Suppression des captures + Formatage de la carte SD

17 | POSITIONNEMENT DE LA CAMÉRA/CAPTURES TEST ET MONTAGE

17.1 Positionnement de la caméra/Captures test

17.2 Montage de la caméra

17.3 Sécuriser la caméra contre le vol

17.4 Remarques sur le montage

21.1 Élimination des piles

21.5 Déclaration UE de conformité simplifiée04

Votre caméra équipée d’un boîtier protecteur résistant aux intempéries selon la classe de protection IP66 (étanche à la poussière et aux projections d’eau) est adaptée à une utilisation en extérieur. Cependant protégez-la quand même des intempéries extrêmes et de l’ensoleillement direct.

Attention ! N’utilisez que des piles Mignon AA LR 6 1,5 V alcali-manganèse ou NiMh rechargeables de même type et même fabricant. Ne mélangez jamais les piles alcali-manganèse et NiMh rechargeables. Faites attention à la polarité lorsque vous les insérez. Retirez les piles si vous n’utilisez pas la caméra pendant un long moment.

Ne laissez jamais la caméra tomber sur une surface dure. N’utilisez pas la caméra si elle est tombée. Dans ce cas, faites-la contrôler par un électricien qualifié avant de la remettre en marche.

Si la caméra est endommagée ou défectueuse, n’essayez pas de la désassemblez ou de la réparer vous-même. Risque de choc électrique. Veuillez contacter votre revendeur spécialisé.

L’ouverture du boîtier de la caméra (hors couvercle et compartiment des piles) annule la garantie. Seuls les spécialistes de DÖRR sont autorisés à ouvrir le boîtier de la caméra.

Les personnes dont certaines capacités physique ou cognitives sont limitées dev- raient utiliser la caméra en présence et sur instruction d’un responsable.

Comme cet appareil émet des champs magnétiques, les porteurs d’un pace- maker, défibrillateur ou de tout autre implant électrique ne doivent pas s’en approcher de moins de 30 cm.

N’utilisez pas la caméra à proximité directe d’appareils générant des champs élec- tromagnétiques puissants.

Les sources lumineuses LED ne peuvent être remplacées que par les spécialistes de DÖRR GmbH.

Évitez de toucher l’objectif de la caméra avec les doigts.

Protégez la caméra de l’encrassement. Ne nettoyez pas la caméra avec de l’essence ou un détergent agressif. Nous vous conseillons d’utiliser un chiffon microfibre non pelucheux légèrement humide pour nettoyer l’objectif et les parties extérieures de la caméra. Veillez à retirer les piles avant le nettoyage.

Lorsque vous ne l’utilisez pas, conservez la caméra dans un lieu sec, sans pous- sière et non chauffé.

Cet appareil n’est pas un jouet. Tenez-le, ses accessoires et son emballage éloignés des enfants et des animaux domestiques pour prévenir tout risque d’accident et d’asphyxie.

Lorsque la caméra est défectueuse ou n’a plus d’utilité, veillez à l’éliminer con- formément à la directive DEEE relative aux déchets d’équipements électriques et électroniques. Si vous avez des questions, contactez les services responsables de l’élimination des déchets de votre localité.

02 | AVERTISSEMENTS RELATIFS AUX PILES

N’utilisez que des piles de qualité. Faites attention à la polarité (+/-) lorsque vous les insérez. Ne mélangez pas de piles de type diérent et remplacez-les toujours toutes en même temps. Ne mélangez pas piles neuves et piles/batteries en cours d’utilisation. Veillez à retirer les piles si vous n’utilisez pas l’appareil pendant une longue période. Ne jetez pas les piles dans le feu, ne les court-circuitez pas et ne les ouvrez pas. Ne rechargez que les piles rechargeables. Risque d’explosion ! Reti- rez sans délai les piles de l’appareil pour éviter les fuites d’acide. Retirez immédia- tement les piles qui ont fui. Avant d’insérer une nouvelle pile, nettoyez ses contacts. Risque de blessures lié à l’acide des piles ! En cas de contact avec l’acide des piles, rincez immédiatement les parties touchées à l’eau claire et consultez un médecin. Avaler une pile peut être mortel. Tenez-les éloignées des enfants et des animaux domestiques. Ne jetez jamais les piles avec les déchets ménagers (voir section « Élimination des piles »).

Dans chaque pays s’appliquent des dispositions légales relatives à la protection des données. Mais comme ces dispositions peuvent diérer d’un pays à l’autre, nous vous conseillons de les demander à l’administration et au délégué à la protection des données de votre localité et de les lire attentivement. Dans tous les cas:

N’utilisez pas la caméra pour surveiller des espaces publics comme trottoirs, les rues, les parkings, etc.

N’utilisez pas la caméra pour surveiller des personnes à leur poste de travail.

Veillez à ne pas porter atteinte au droit de la personnalité et à l’image.

Ne publiez pas d’images sur lesquelles des personnes sont visibles sans avoir auparavant demandé leur consentement. Ne publiez pas d’images sur lesquelles une plaque d’immatriculation de véhicule est lisible.

Informez par un panneau et/ou personnellement le public, les voisins et les visi- teurs de la présence d’un système de photo et de vidéo-surveillance. 04 | FRAIS DE TÉLÉPHONIE MOBILE INDUIS PAR

L’échange de données par communication mobile itinérante implique toujours des frais. Ces derniers peuvent varier d’un fournisseur à l’autre et ne sont pas compris dans l’achat de cette caméra. Veuillez-vous informer des tarifs et des coûts qui y sont liés auprès de votre fournisseur de téléphonie mobile.

NOUS VOUS REMERCIONS d’avoir choisi un produit de qualité DÖRR. Avant de l’utiliser veuillez lire soigneusement la notice d’utilisation et les con- signes de sécurité. Conservez cette notice d’utilisation avec l’appareil pour une utilisation ultérieure. Si d’autres personnes utilisent cet appareil, veuillez la mettre à disposition. Si vous vendez cet appareil, cette notice d’utilisation en est partie intégrante et doit être livrée en même temps. DÖRR ne saurait être tenu responsable des dommages liés à une utilisation non conforme ou au non-respect des consignes de sécurité et du contenu de cette notice d’utilisation.05

05 | DESCRIPTION DU PRODUIT

La DÖRR SnapShot CLOUD 4G est spécialement conçue pour répondre aux exi- gences de surveillance et peut être utilisée de façon polyvalente de jour comme de nuit. La liaison 4G LTE rapide permet d’enregistrer les images dans le Cloud et ainsi de les mettre dans le monde entier à votre disposition, dans l’application DÖRR ou sur notre site Internet. La SnapShot Cloud 4G, avec son temps de dé- clenchement de 0,4 secondes, est extrêmement rapide et capture avec en réso- lution 12 mégapixels chaque détail. Les 57 LED Black Vision invisibles permettent une surveillance discrète des lieux. La portée de son flash est d’env. 20 mètres avec un angle de vision d’env. 50°. 06 | CARACTÉRISTIQUES

Captures photo ou vidéographiques, fonction prise de vues en rafale

Temps de déclenchement de seulement 0,4 s

Résolution 12 MP, 8 MP (capteur 5 MP)

Prend en charge les cartes mémoire de type SD/SDHC de 4 à 32 Go (non livrée)

Écran couleur TFT 2" (5 cm)

Menu disponible en plusieurs langues

Boîtier résistant aux intempéries avec indice de protection IP66

07 | DESCRIPTION DES COMPOSANTS

01 Antennes/Raccordements des antennes 02 27 LED infrarouges 03 Capteur de mouvement (capteur PIR) 04 Microphone 05 Objectif de la caméra 06 30 LED infrarouges 07 Achage LED/Capteur de luminosité 08 Fermeture à genouillère 09 Œillet pour cadenas (cadenas en option) 10 Logement pour carte Mini-SIM 11 Écran de la caméra LCD 12 Touche de menu MENU 13 Curseur ON/SETUP/OFF 14 Haut-parleur 15 Touche OK 16 Touches de navigation et (aussi touche de lecture ) 17 Touches de navigation et 18 Logement pour carte SD 19 Prise mini-USB 20 Prise pour batterie externe 21 Compartiment des piles 22 Filetage de raccordement ¼“ 23 Traversée pour le câble antivol (cadenas en option) 24 Œillets pour la sangle de montage 25 Adaptateur micro-SIM + nano-SIM 26 Câble de données USB 27 Sangle de fixation

08 | PREMIÈRE MISE EN SERVICE

Retirez le film de protection de l’écran de la caméra LCD (11). ATTENTION: La caméra doit être éteinte pour effectuer les opérations suivantes (curseur 13 sur OFF). Sinon, la caméra pourrait être endommagée.

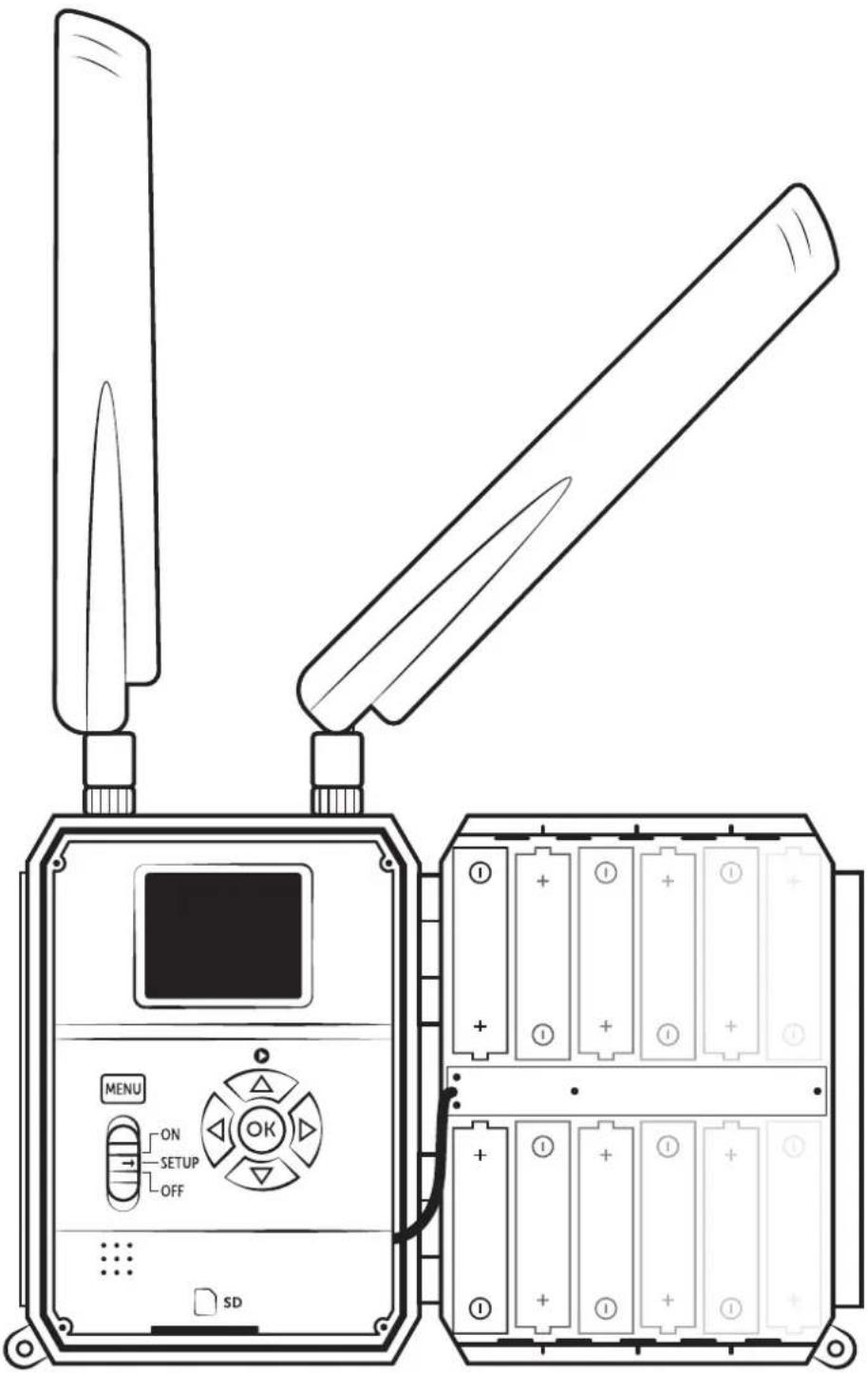

08.1 MONTAGE DE L’ANTENNE

Retirez les caches des raccords d’antennes (01) et vissez les antennes livrées.

08.2 INSERTION DES PILES

Ouvrez la caméra par sa fermeture à genouillère latérale (08). Vérifiez que le curseur (13) est bien sur OFF. Insérez 12 piles AA 1,5 V ou NiMh (en option) dans le compartiment des piles (21). Faites attention à respecter la polarité (+/-). ATTENTION: N’utilisez que des piles Mignon AA LR6 1,5V alcali-manganèse ou des NiMh AA rechargeables de même type et même fabricant. Ne mélangez jamais les piles alcali-manganèse et NiMh rechargeables. Faites attention à la polarité lorsque vous les insérez. Retirez les piles si vous n’utilisez pas la camé- ra pendant un long moment. REMARQUE Si vous mettez dans la caméra des piles rechargeables NiMH, sélectionnez dans l’onglet « Autre » la section Type de pile rechargeable, pour assurer l’exactitude de l’achage de leur statut (voir section 16.4).

08.3 SOURCES D’ALIMENTATION ÉLECTRIQUE ALTERNATIVES

Pour assurer un fonctionnement durable de votre appareil, utilisez le Panneau solaire DÖRR avec batterie lithium-ion intégrée 1500 mAh: Référence 204442 DÖRR Panneau solaire SP-1500 12V Pour la surveillance en intérieur avec alimentation électrique externe, vous pouvez utiliser le bloc d’alimentation dédié: Référence 204441 DÖRR Bloc d’alimentation 12V, 2A pour SnapShot Cloud 4G Vous pouvez aussi utiliser une batterie 12 V externe avec notre câble de batterie DÖRR dédié : Référence 204347 Batterie plomb 12V/12Ah pour SnapShot 4G Référence 204363 DÖRR Câble de batterie 2m pour caméras SnapShot avec fiche plate Faston F1 N° 187/4,8 mm Le panneau solaire, le bloc d’alimentation et la batterie externe sont équipés d’un raccord CC 12 V (20) pour la caméra. Les piles AA n’ont pas besoin d’être retirées de la caméra en cas d’utilisation d’une alimentation électrique externe. La caméra y aura automatiquement recours dès qu’elle est séparée de l’alimentation électrique.

08.4 INSERTION DE LA CARTE MÉMOIRE SD/SDHC

Glissez une carte mémoire SD/SDHC (en option) avec son étiquette vers le haut dans le logement pour carte SD (18) jusqu’à ce qu’elle s’encliquète complètement. Assurez-vous que la carte SD est correctement formatée et déverrouillée. La caméra prend en charge les cartes SD/SDHC de 4 à 32 Go. Le formatage de la carte SD avec la caméra de surveillance est détaillé dans la section 16.6.

Pour utiliser la fonction de transmission, une carte SIM (en option) doit être in- sérée dans le logement pour carte SIM. Pour assurer que vous insérez bien la carte SIM, faites attention au symbole au-dessus du logement pour carte SIM (10) et glissez-la jusqu’à ce qu’elle s’encliquète complètement.Le logement pour carte SIM est au format Mini SIM. Les cartes Micro-SIM et Nano-SIM ne peuvent être utilisées qu’avec les adaptateurs livrés (25). Veillez à bien déverrouiller la carte SIM avant de l’utiliser (sans code PIN) (à l’achat ou avec un portable). Assurez-vous que votre carte SIM est bien activée pour la transmission de données mobile et que le compte associé est susam- ment approvisionné. La caméra a besoin des informations du fournisseur de téléphonie mobile pour la transmission de données mobile. En général, la caméra les récupère automa- tiquement. Cependant, dans certains cas, cela doit se faire manuellement dans le menu de la caméra. Vous trouverez les détails de cette procédure dans la

ASTUCE Pour garantir la transmission de données mobile fluide nous vous conseillons la carte SIM indépendante du réseau simHERO avec les tarifs éco- nomiques de DÖRR (référence 204445). Dès que la carte SIM est insérée et la caméra est sur ON ou SETUP, l’appareil cher- che et/ou rejoint le réseau mobile. Ceci peut durer jusqu’à 1 minute. Pendant ce temps, il n’est pas possible d’eectuer des réglages sur la caméra. L’écran LCD (11) ache la puissance du signal lorsque la connexion est établie.

09 | UTILISATION DES TOUCHES DE COMMANDE

Avec le curseur (13), vous allumez (position ON) et éteignez (position OFF) la ca- méra ou la mettez en mode SETUP. Cette position vous permet d’acher le menu de la caméra en appuyant sur la touche MENU (12). Appuyez sur les touches de navigation et (17) pour choisir un onglet de la caméra : L’onglet de la caméra sélectionné est en rouge sur fond blanc. Achez l’onglet de la caméra sélectionné en appuyant sur la touche OK (15). Appuyez sur les touches de navigation et (16) pour choisir le sous-menu con- tenant les paramètres que vous voulez modifier. Le sous-menu sélectionné est en rouge. Appuyez sur la touche OK (15) pour acher le sous-menu. Servez-vous des touches de navigation (16) et (17) pour définir et modifier les paramètres. Appuyez sur la touche OK (15) pour enregistrer vos paramètres. Ap- puyez sur la touche MENU (12) pour acher la présentation, l’écran d’accueil ou l’image en temps réel. Cam PIR 4G Other Réglages (voir section 16.1) Réglages (voir section 16.2) Réglages (voir section 16.3) Réglages (voir section 16.4) 10 | AFFICHAGE À L’ÉCRAN DE LA CAMÉRA Mode Caméra Taille de l’image Image(s) par déclenchement Puissance du signal Mémoire restante de la carte SD Statut des piles 12M 1P 0000/0000 Mode Caméra Taille de l’image Résolution vidéo Puissance du signal Mémoire restante de la carte SD Statut des piles 12M 0000/0000

ATTENTION: En général, la caméra récupère la date et l’heure du réseau. Pour assurer le fonctionnement correct de votre caméra, vous devez absolument vérifier la date et l’heure et régler le décalage horaire UTC: Mettez le curseur (13) de la caméra sur SETUP. Attendez que la recherche de réseau soit terminée. Appuyez sans relâcher la touche (17) jusqu’à ce que l’écran ache la date, l’heure et le fournisseur de téléphonie mobile. Si la date est correctement achée, saisissez le décalage UTC actuel de votre région dans le sous-menu «Automatique»: Appuyez sur la touche MENU (12). Avec la touche de navigation (17), allez dans l’onglet de la caméra «Autre». Appuyez sur la touche OK (15) pour acher le sous- menu. Avec la touche de navigation (16), allez dans le sous-menu «Date/Time». Appuyez sur la touche OK (15) pour acher le sous-menu «Automatique». Réglez le décalage horaire UTC au format +/- HH:MM. Exemple pour l’Allemagne: Heure d’hiver UTC +01 : 00 Heure d’été UTC +02 : 00 Si la date n’est pas correctement achée, saisissez la date et l’heure dans le sous- menu «Manuel» au format: JJ/MM/AAAA HH:MM:SS. Éteignez la caméra en mettant son curseur (13) sur OFF.

11.2 GÉNÉRATION D’UN CODE QR DANS LA CAMÉRA

Mettez le curseur (13) de la caméra sur SETUP. Appuyez sur la touche MENU (12). Avec la touche de navigation (17), allez dans l’onglet de la caméra « Autre » et appuyez sur la touche OK (15) pour acher le sous-menu. Avec la touche de navi- gation (16), allez dans le sous-menu «QR Code». Appuyez sur la touche OK (15) pour générer un code QR qui sera aché sur l’écran de la caméra (11).07 La caméra se connecte à l’application et est configurée en ligne. Ceci peut durer quelques minutes. ATTENTION: Assurez-vous que la caméra est allumée et la carte SIM correctement insérée. Une fois la configuration initiale réussie, vous pouvez modifier les paramètres suivants dans l’application (les paramètres préréglés sont en vert): Saisissez l’une après l’autre dans l’application les données suivantes: Serial number of camera (Numéro de série) Automatiquement récupéré lors du scan du code QR. Phone number of SIM card (Numéro de telephone) Saisissez le numéro de téléphone de la carte SIM avec son préfixe. Origin country of SIM card (Pays de la carte SIM) Automatiquement récupéré à partir du préfixe. Camera name Cam ID (Nom de la caméra) Donnez un nom à la caméra. Appuyez sur Confirm (Suivant) Le système ache le scanner QR. Scannez avec votre smartphone le code QR aché sur l’écran de la caméra (11). Vous pouvez aussi saisir le numéro de série. Vous trouverez le numéro de série à gauche dans le boîtier de la caméra ou sur son carton. Allumez maintenant la caméra en mettant son curseur (13) sur ON puis refermez le boîtier de la caméra avec la fermeture à genouillère (08).

11.3 TÉLÉCHARGEMENT DE L’APPLICATION DÖRR

Pour installer l’application DÖRR, scannez avec votre smartphone le code QR pour Android ou pour iOS à l’intérieur du carton ou téléchargez-la directement du Play Store (Android) ou de l’App Store (iOS).

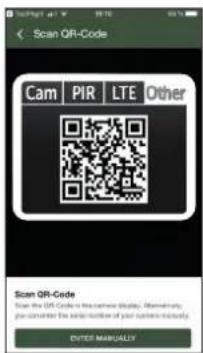

11.4 ENREGISTREMENT DANS L’APPLICATION DÖRR ET CONNEXION À LA CAMÉRA

Enregistrez-vous avec une adresse e-mail et un mot de passe. Vous recevrez à l’adresse e-mail un message de DÖRR. Suivez le lien contenu dans ce message pour finaliser l’enregistrement. Connectez-vous dans l’application avec vos identifiants de connexion. Appuyez sur Appuyez sur Appuyez sur Add camera (Ajouter une caméra)08

Sélectionnez le mode de la caméra: Camera mode (Mode de la caméra) Photo (Images) La caméra capture les images en fonction des réglages des paramètres Taille des images et Images en rafale. Photo & Video (Images et vidéos) Tout d’abord, la caméra capture au moins une image puis une vidéo en fonction de vos ré- glages Taille des images et Images en rafale + Résolution des vidéos + Longueur des vidéos. Attention, cette vidéo ne sera pas transmise. Elle est enregistrée sur la carte SD. Si une vidéo a été capturée, une icône est achée dans le menu Images de l’application. SD-card overwrite (Écraser la carte SD)

(Activer) Si la carte SD est pleine, la caméra écrase les captures les plus anciens. OFF (Désactiver) Si la carte SD est pleine, la caméra désactive la fonction de capture jusqu’à ce que la carte soit remplacée ou formatée. Origin country of SIM card (Pays de la carte SIM) (conformément à votre enregistrement) Phone number of SIM card (Numéro de téléphone de la carte SIM) (conformément à votre enregistrement) Camera Name (Nom de la caméra) (conformément à votre enregistrement) PHOTO IMAGES Sélectionnez la résolution de l’image: Image size (Taille des images) 12M 12 MP (4032x3024) 8M 8 MP (3264x2448) 5M 5 MP (2560x1920) Multi shot (Images en rafale) 1 Pic Sélectionnez le nombre d’images capturées par mouvement/déclenchement. Vous pouvez choisir de 1 à 5 images en rafale. 2 Pics 3 Pics 4 Pics 5 Pics Réglage de 00:00:05 à 23:59:59 Time lapse (Accéléré)

(Activer) Définissez ici un intervalle fixe selon lequel la caméra capturera une image/vidéo, indépendamment du capteur de mouvement. Exemple pour un réglage de 01:00:00: Toutes les heures, la caméra capture une image/vidéo, qu’il y ait ou non un mouvement. Si le capteur de mouvement PIR est activé, la caméra capturera en plus des images/vidéos en cas de mouvement. Si le capteur de mouvement PIR est désactivé, la caméra ne capturera des images/vidéos que selon l’intervalle défini. OFF (Désactiver) Si cette option est désactivée, la caméra ne capturera qu’en cas de mouvement ou de diérence de température et selon le réglage du paramètre Délai. Réglage de 00:00:03 à 23:59:59 Delay (Délai)

(Activer) Définissez la période durant laquelle le capteur de mouvement doit ne pas réagir après un déclenchement. Ce réglage évite que la caméra ne capture trop d’images/vidéos. Exemple pour un réglage de 00:01:00: Après s’être déclenchée, la caméra attend 1 minute avant qu’un nouveau mouvement ne redéclenche la capture d’une image/vidéo. OFF (Désactiver) La caméra va se déclencher conformément aux paramètres Accéléré. FLASH LED SETTINGS PARAMÈTRES DU FLASH Sélectionnez la portée du flash: Flash LED All – max. flash (Flash maximal) Toutes les 57 LED IR sont actives dans l’obscurité (portée jusqu’à 20 m) Part – min. flash (Flash minimal) Seules les 27 LED IR supérieures sont activées (portée jusqu’à 8 m) Sélectionnez la qualité des captures de nuit en fonction de vos besoins: Night mode (Mode Nuit) Max. Range (Qualité max.) Durée d’exposition longue avec portée du flash IR étendue pour une meilleure vue de nuit. Balanced (Équilibré) Mode nocturne intelligent automatique Min. Blur (Qualité min.) Durée d’exposition plus courte avec portée du flash IR plus faible, plus de netteté pour une meilleure qualité de l’image.09 PIR MOTION DETECTOR CAPTEUR DE MOUVEMENT PIR PIR switch On/O (Capteur de mouvement)

(Activer) Le capteur infrarouge passif (Passive Infrarot Sensor, PIR) se déclenche, lorsque un mouve- ment et des températures diérentes sont détectés dans la zone qu’il couvre. OFF (Désactiver) CAUTION: La caméra ne fait pas de captures. Mettez l’option Accéléré sur ACTIVER pour commencer les captures. Définissez la sensibilité du capteur de mouvement: Sensitivity (Sensibilité) High (Haute) (Conseillée): La caméra détecte les mouvements et les modifications de température les plus faibles. Zone couverte maximale. Middle (Moyenne) Si la caméra se déclenche trop souvent en raison des conditions environnementales (bran- ches qui tombent, rayonnement solaire intense, etc.) (zone couverte plus petite). Low (Faible)

VIDEO SETTINGS PARAMÈTRES VIDÉO

(aché seulement si la caméra est en mode: Images et vidéos) Video size (Résolution des vidéos) FHD-1080P FHD 1080P (1920x1080) HD-720P HD720P (1280x720) WVGA WVGA (848x480) Video length (Longueur des vidéos) 05 - 59 Réglez la longueur des captures vidéo entre 5 et 59 secondes.

Définissez une période fixe pendant laquelle la caméra est active. Timer 1 (Période 1)

(Activer) En dehors de cette période, elle ne capture rien et ne réagit pas aux mouvements. Exemple pour le réglage 14.00 – 17.00: La caméra n’est active que de 14h à 17h. HH : MM Saisissez l’heure de début (format 24 heures) HH : MM Saisissez l’heure de fin (format 24 heures) OFF (Désactiver) La caméra est active 24h/24 Timer 2 (Période 2)

(Activer) Définissez une seconde période pendant laquelle la caméra est active (voir Période 1). HH : MM Saisissez l’heure de début (format 24 heures) HH : MM Saisissez l’heure de fin (format 24 heures) OFF (Désactiver) La caméra est active 24h/24 ou selon la période 1.

CONFIRM SETTINGS ENREGISTRER LES RÉGLAGES

REMARQUE Les réglages eectués lors de la configuration initiale sont repris directement par la caméra. Les réglages eectués pendant le fonctionnement de la caméra ne seront repris qu’avec un délai de jusqu’à 24 h. Les réglages eectués dans l’application ont priorité et écrasent ceux directement eectués dans la caméra. Réglez donc les paramètres de la caméra dans l’application ou dans l’interface sur Internet. Votre caméra est maintenant opérationnelle. Les images capturées sont visibles dans le menu «Images» de l’application. Conseils pour l’orientation et le montage de la caméra, voir le Chapitre 17.

12 | FONCTIONS DANS L’APPLICATION10

MENU Images Présentation des images capturées. Recherche d’images avec les filtres. Marquer comme favorite/Enregistrer/Partager/ Supprimer une image Appuyez sur l’image souhaitée. Pour marquer l’image comme favorite, appuyez sur (réappuyez pour annuler la sélection ). Pour enregistrer l’image en local ou la partager, par exemple sur WhatsApp ou par e-mail, appuyez sur . Pour supprimer l’image, ap- puyez sur Delete (Supprimer) Favourites (Favoris) Présentation des images marquées comme favorites. Recherche d’images avec les filtres. Cameras (Caméras) Présentation des caméras enregistrées. Appuyez sur une caméra pour acher ses informations et ses réglages: Informations Firmware Version du firmware installée. Pour mettre à jour le firmware, appuyez sur et suivez les instructions dans l’application. Battery (Pile) Statut de la pile Next synchronisation (Prochaine synchronisation) Date et heure de la prochaine synchronisation Synchronised (Synchronisée) Synchronisation réussie Settings (Paramètres) Camera Settings (Paramètres de la caméra) > Achage des paramètres de la caméra (voir section 11.5). Push Autoriser les notifications Push Share (Partager) Friends (Amis) > Avec l’application DÖRR (enregistrement préalable requis), vous pou- vez partager certaines images de la caméra sélectionnée avec d’autres per- sonnes. Appuyez sur + et saisissez l’adresse e-mail de votre correspondant. Appuyez sur Invite (Inviter). Votre correspondant reçoit par e-mail une invitation à s’enregistrer. Ceci fait, il pourra voir les images de la caméra partagée. Pour supprimer le partage des images avec un correspondant, appuyez sur son adresse e-mail puis sur Delete (Supprimer). E-Mail > Vous pouvez envoyer par e-mail (sans enregistrement préalable) cer- taines images de la caméra sélectionnée à d’autres personnes. Appuyez sur + et saisissez l’adresse e-mail de votre correspondant. Pour importer une adresse e-mail de vos contacts, appuyez sur . Pour supprimer l’option d’envoi des images avec un correspondant, ap- puyez sur son adresse e-mail puis sur Delete (Supprimer). My account (Mon compte) User (Utilisateur) Présentation/Modification de vos données d’utilisateur. Overview subscriptions (Présentation des abonnements) Présentation de vos abonnements Qualité d’image et Mémoire. ATTENTION: Vous ne pouvez pas souscrire à un abonnement dans l’application. Pour souscrire aux abonnements Mémoire et Qualité Full HD, connectez-vous à notre site Internet: camera.doerr-outdoor.de Legal notice (Mentions légales) Privacy policy (Protection des données) Webshop (Boutique en ligne) Dans notre boutique en ligne, découvrez une large sélection d’accessoires de caméra Wild ainsi que notre catalogue varié Chasse et Outdoor. www.doerr-outdoor.de/en-us/ Logout (Se déconnecter)11 13 | SITE INTERNET DÖRR SNAPSHOT CLOUD 4G Vous pouvez vous enregistrer et vous connecter à notre site Internet à partir de tablette ou de votre ordinateur: camera.doerr-outdoor.de. Nous vous conseillons d’utiliser le navigateur Google Chrome . Toutes les fonctions décrites ci-dessus y sont réunies. 14 | ABONNEMENTS POUR PLUS DE CAPACITÉ DE MÉMOIRE ET UNE QUALITÉ FULL HD Pour chaque caméra enregistrée, vous disposez d’une capacité de mémoire de base de 1000 images en qualité standard, dont 200 favorites. Allez dans My account (Mon compte) pour souscrire à plus de capacité ou à la qualité FULL HD. ASTUCE L’abonnement souscrit est valide pour toutes les caméras enregistrées. Les abonnements peuvent être résiliés chaque mois. ATTENTION: Les abonnements ne peuvent être souscrits que sur notre site Internet: camera.doerr-outdoor.de 15 | SUPPRESSION/RÉENREGISTREMENT D’UNE CAMÉRA/VOL

15.1 SUPPRESSION/RÉENREGISTREMENT D’UNE CAMÉRA

Si vous désirez vendre votre caméra, procédez comme suit:

1. Supprimez la caméra dans l’application:

Appuyez sur la caméra à supprimer

Delete camera (Supprimer la caméra) 2. Réinitialisez la caméra à sa configuration d’usine (voir section 16.4). La caméra peut maintenant être enregistrée dans l’application DÖRR par vous-même ou son nouveau propriétaire.

Si votre caméra a été volée, NE LA SUPPRIMEZ PAS de l’application, car c’est le seul moyen de garantir qu’elle ne pourra pas être enregistrée par le voleur. Contactez notre service Client.12 16 | FONCTIONS DE LA CAMÉRA MODE HORS LIGNE SANS CARTE SIM Si vous voulez l’utiliser sans carte SIM, vous devez régler les paramètres directement dans la caméra. Les images et vidéos seront enregistrées sur la carte SD.

(Les paramètres préréglés sont en vert) Donnez un nom à la caméra, long d’au maximum 12 caractères (1-9 et A-Z). ID caméra MARCHE

Le nom de la caméra sera aché sur chaque image, ce qui est conseillé lorsque vous en utilisez plusieurs. ARRÊT (sans nom de caméra) Sélectionnez le mode de la caméra: Mode caméra Photo La caméra capture les images en fonction des réglages des paramètres Taille des images et Images en rafale. Photo + Vidéo Tout d’abord, la caméra capture au moins une image puis une vidéo en fonction de vos réglages Taille des images et Images en rafale + Résolution des vidéos + Longueur des vidéos. Set the desired flash range: Flash LED Toutes Sélectionnez la portée du flash: Toutes les 57 LED IR sont actives dans l’obscurité (portée jusqu’à 20 m) Part Seules les 27 LED IR supérieures sont activées (portée jusqu’à 8 m) Sélectionnez la résolution de l’image: Taille photo 12M 12 MP (4032x3024) 8M 8 MP (3264x2448) 5M 5 MP (2560x1920) Sélectionnez la qualité des captures de nuit en fonction de vos besoins: Mode Nuit Max. range (Qualité max.) Durée d’exposition longue avec portée du flash IR étendue pour une meilleure vue de nuit. Balanced (Équilibré) Mode nocturne intelligent automatique Min. Blur (Qualité min.) Durée d’exposition plus courte avec portée du flash IR plus faible, plus de netteté pour une meilleure qualité de l’image. Multi-Shot (Images en rafale) 1 P Sélectionnez le nombre d’images capturées par mouvement/déclenchement. Vous pouvez choisir de 1 à 5 images en rafale. 2 P 3 P 4 P 5 P Sélectionnez la résolution de la vidéo: Taille vidéo FHD-1080P FHD 1080P (1920x1080) HD-720P HD720P (1280x720) WVGA WVGA (848x480) Durée vidéo 05 - 59 Sélectionnez la longueur de la vidéo, de 5 à 59 secondes.13

(Les paramètres préréglés sont en vert) Activez/Désactivez le capteur de mouvement Détecteur PIR ARRÊT ATTENTION: La caméra ne fait pas de captures. Mettez l’option Accéléré sur MARCHE pour commencer les captures. MARCHE Le capteur infrarouge passif (Passive Infrarot Sensor, PIR) se déclenche, lorsque un mouvement et des modifications de température sont détectés dans la zone qu’il couvre. Définissez la sensibilité du capteur de mouvement Sensibilité Haute (Conseillée): La caméra détecte les mouvements et les modifications de température les plus faibles. Zone couverte maximale. Moyenne Si la caméra se déclenche trop souvent en raison des conditions environnementales (branches qui tombent, rayonnement solaire intense, etc.) (zone couverte plus petite). Bas Délai ARRÊT Sélectionnez MARCHE et définissez la période durant laquelle le capteur de mouvement doit ne pas réagir après un déclenchement. Ce réglage évite que la caméra ne capture trop d’images/ vidéos. Exemple pour un réglage de 00:01:00: Après s’être déclenchée, la caméra attend 1 minute avant qu’un nouveau mouvement ne redéclenche la capture d’une image/vidéo. MARCHE 00:00:03 – 23:59:59 Lapse de temps ARRÊT Sélectionnez MARCHE et définissez ici un intervalle fixe selon lequel la caméra capturera une image/vidéo, indépendamment du capteur de mouvement. Exemple pour un réglage de 01:00:00: Toutes les heures, la caméra capture une image/vidéo, qu’il y ait ou non un mouvement. Si le capteur de mouvement PIR est activé, la caméra cap- turera en plus des images/vidéos en cas de mouvement. Si le capteur de mouvement PIR est désactivé, la caméra ne capturera des images/vidéos que selon l’intervalle défini. MARCHE 00:00:05 – 23:59:59 Timer 1 (Période 1) ARRÊT Sélectionnez MARCHE et définissez une période fixe pendant laquelle la caméra est active. En dehors de cette période, elle ne capture rien et ne réagit pas aux mouvements. Exemple pour le réglage 14.00 – 17.00: La caméra n’est active que de 14 h à 17 h. Si vous sélectionnez ARRÊT, la caméra est active 24 h/24. MARCHE 00:00 – 00:00 Timer 2 (Période 2) ARRÊT Définissez une seconde période pendant laquelle la caméra est active (voir Période 1). MARCHE 00:00 – 00:0014

(Les paramètres préréglés sont en vert) Auto-détection SIM Auto Manuel APN: Saisissez l’APN (Access Point Name = point d’accès) de la carte SIM Nom utilisateur: Saisissez le nom d’utilisateur de l’APN Mot de passe: Saisissez le mot de passe de l’APN REMARQUE La données de type APN, nom d’utilisateur et mot de passe vous sont remis par votre fournisseur de téléphonie mobile. Pour saisir ces données: Appuyez sur la touche MENU (12) pour naviguer entre les chires, les majuscules, les minuscules et les caractères spéciaux. Appuyez sur les touches de navigation (16 + 17) pour sélectionner un caractère (= devient rouge). Confirmez votre sélection en appuyant sur la touche OK (15). Pour supprimer le dernier caractère saisi, sélectionnez < (en rouge) et confirmez en appuyant sur la touche OK (15). Si la saisie est correcte et complète, sélectionnez ^ (en rouge) et enregistrez-la en appuyant sur la touche OK (15).15

(Les paramètres préréglés sont en vert) Langue Allemand Sélectionnez la langue des menus de la caméra. Anglais Français Italien Russe Polonais Hongrois Tchèque Définissez la date et l’heure. REMARQUE: En mode Hors ligne, la date et l’heure servent essentiellement à prévenir les dysfonctionnements. Date/Heure Automatique Heure zone UTC +/- 00:00 Non disponible en mode Hors ligne. Réglez la manuellement. Manuel Date 00/00/0000 Heure 00:00:00 Définissez manuellement la date et l’heure. Sélectionnez le format de la date: Format date YY/MM/TT-(CN) Année/Mois/Jour Par exemple: 20/12/31 MM/TT/YY-(US) Mois/Jour/Année Par exemple: 12/31/20 TT/MM/YY(-EU) Jour/Mois/Année Par exemple: 31/12/20 Type batterie Pile Alcaline Sélectionnez le type des piles insérées Alcaline ou rechargeables NiMh. Pile rechargeable NI-MH Fréquence 50Hz Réglez le taux de rafraîchissement de l’écran de la caméra LCD (11). 60Hz Écriture SD ARRÊT Si la carte SD est pleine, la caméra désactive la fonction de capture jusqu’à ce que la carte soit remplacée ou formatée. MARCHE Si la carte SD est pleine, la caméra écrase les captures les plus anciens. Sécurité Avec un mot de passe, vous pouvez protéger votre caméra contre une utilisation non autorisée. Si la fonction de mot de passe est activée, ce mot de passe sera demandé par la caméra immédiatement après son allumage. REMARQUE: Nous vous conseillons de noter et de conserver ce mot de passe à l’abri des regards, car sans lui, vous ne pourrez plus utiliser la caméra. ARRÊT Sans protection par mot de passe MARCHE 000000 Saisissez un code à 6 chire Remise à 0 NON Configuration d’usine Réinitialiser la caméra - Veuillez nous contacter. OUI Mise à jour Seulement avec l’application DÖRR ou en se connectant à camera.doerr-outdoor.de QR Code La caméra génère un code QR pour l’application DÖRR A propos de Ache la version du logiciel et le numéro de série (IMEI) de la caméra. Ces informations ne peuvent être modifiées.16

16.5 AFFICHAGE DES IMAGES ET VIDÉOS À L’ÉCRAN DE LA CAMÉRA

Mettez le curseur (13) sur SETUP. Appuyez sur la touche de lecture (16). L’écran de la caméra (11) ache la dernière capture. S’il s’agit d’une vidéo, le sys- tème ache en bas à gauche de l’écran de la caméra Démarrez la vidéo en appuyant sur la touche OK (15). Appuyez sur les touches de navigation et (17) pour naviguer dans les captures. Appuyez sur la touche de lecture (16) pour revenir à l’écran d’accueil.

16.6 SUPPRESSION DES CAPTURES + FORMATAGE DE LA CARTE SD

Pour supprimer des captures ou formater la carte SD, appuyez sur la touche de menu MENU (12) dans la présentation des images. Sélectionnez «Supprimer» puis si vous voulez supprimer 1 fichier ou toutes les captures. Sélectionnez «Formater» pour formater la carte SD. ATTENTION: Ceci supprimera définitivement toutes les captures de la carte SD. Appuyez sur la touche MENU (12) puis sur la touche de lecture (16) pour revenir à l’écran d’accueil. 17 | POSITIONNEMENT DE LA CAMÉRA/CAPTURES TEST ET MONTAGE

17.1 POSITIONNEMENT DE LA CAMÉRA/CAPTURES TEST

Nous vous conseillons de suspendre la caméra à une hauteur comprise entre 0,75 et 1,00 m. L’objectif de la caméra (05) doit être dirigé vers l’objet de l’observation. Pour contrôler l’angle de vision de la caméra, nous vous conseillons de faire des captures test. Pour cela, mettez le curseur (13) sur SETUP et maintenez la caméra à la hauteur et selon l’angle souhaités. Appuyez sur la touche OK (15) pour déclencher une capture test. Appuyez sur la touche de lecture (16) pour acher l’image test. La caméra doit être orienté de telle façon que l’objet observé soit au milieu de l’image. Réorientez au besoin la caméra et recommencez le test.

17.2 MONTAGE DE LA CAMÉRA

Faites passer la sangle de fixation (27) livrée par les œillets (24) du dos de la caméra et fixez cette dernière à un arbre, un poteau ou tout objet adapté. Notre support DÖRR breveté est un accessoire en option vous permettant d’accrocher la caméra rapidement et facilement à un arbre, un mur ou autre. Elle s’encliquète de façon sûre dans le support et peut être rapidement retirée pour la changer de place. La tête sphérique et sa vis de blocage permettent une orientation flexible de la caméra. Le support pivote à 360° et s’incline de 30° dans toutes les directions. Référence 204490 Support DÖRR pour SnapShot Multi camouflage

17.3 SÉCURISER LA CAMÉRA CONTRE LE VOL

Glissez un cadenas (en option dans le commerce) dans les œillets (09) du boîtier de la caméra. Vous pouvez aussi insérer un câble antivol (accessoire en option), dans le passage dédié (23) au dos de la caméra pour la protéger encore plus du vol. Référence 204450 Câble antivol MASTERLOCK Python camouflage Référence 204451 Câble antivol MASTERLOCK Python noir Dans les cas où une sécurité maximale est requise, notre Boîtier de protection en métal à revêtement par poudre DÖRR protègera de façon optimal votre caméra du vol, du vandalisme et des influences environnementales. Référence 204463 DÖRR Boîtier de protection en métal GH-4 pour SnapShot Cloud 4G Dans notre boutique en ligne, découvrez une large sélection d’accessoires de ca- méra Wild ainsi que notre catalogue varié Chasse et Outdoor! www.doerr-outdoor.de/en-us/

17.4 REMARQUES SUR LE MONTAGE

Capteur de mouvement Le capteur de mouvement réagit, dans certaines conditions et au sein d’une zone définie. La détection du mouvement dépend fortement de la température ambi- ante, de la végétation, des surfaces réfléchissantes éventuelles, etc. Quand les conditions et l’orientation sont optimales et que la sensibilité est maximale, le déclenchement peut se produire lorsqu’un mouvement est décelé jusqu’à 20 mètres. Normalement, comptez sur une distance d’environ 15 mètres. Vous devrez éventuellement faire plusieurs essais pour trouver la bonne position de la caméra. N’oubliez pas que les animaux sont bien plus petits que les êtres humains et peu- vent donc passer dans la zone couverte sans que le capteur ne réagisse. Conditions lumineuses Comme pour la photographie en général, le contre-jour direct n’est pas recom- mandé. Positionnez la caméra pour qu’elle soit à l’ombre ou que la lumière ne tom- be pas directement sur l’objectif. Protection contre les intempéries Même si la caméra est résistante aux intempéries et adaptée à une utilisation en extérieur (IP66 : étanche à la poussière et aux projections d’eau), nous vous conseil- lons de l’accrocher dans un lieu protégé et non exposée aux intempéries. Ni la pluie battante, ni le rayonnement solaire continu ne sont bons pour la caméra. Après une longue période d’humidité, par exemple une période de brouillard, nous vous conseillons de conserver la caméra quelques jours dans un endroit sec.

17.5 ALLUMER LA CAMÉRA

Pour allumer la caméra, mettez le curseur (13) sur ON et refermez son boîtier. La caméra est active après environ 10 secondes et commence les captures selon les réglages enregistrés.

18 | NETTOYAGE ET CONSERVATION

Ne nettoyez pas la caméra avec de l’essence ou un détergent agressif. Nous vous conseillons d’utiliser un chion microfibre non pelucheux légèrement humide pour nettoyer les parties extérieures de la caméra. Retirez les piles avant de nettoyer la caméra. Lorsque vous ne l’utilisez pas, conservez la caméra dans un lieu sec, sans poussière et non chaué. Cet appareil n’est pas un jouet. Tenez-le éloigné des en- fants. Tenez-le aussi éloigné des animaux domestiques.17

19 | CARACTÉRISTIQUES TECHNIQUES

Options de capture Images/Images + Vidéos avec son Fonction combinée Images et vidéos Oui Nombre de LED 57 (27 en haut + 30 en bas) Type des LED LED infrarouges invisibles Black Vision, 940 nm Portée du flash max. env. [m] 20 Zone couverte par le capteur de mouvement env. 20 m / 50° Angle de vision env. 52° Temps de réaction du capteur de mouvement PIR env. 0,35 - 0,4 s Capteur d’image CMOS 5 MP Couleur Résolution des images 5 MP (2560x1920) / 8 MP interpolée (3264x2448) / 12 MP interpolée (4032x3024) Résolution des vidéos Full HD 1080P (1920x1080) / HD720P (1280x720) / WVGA (848x480) Longueur des vidéos 5 - 59 s Format Images numériques JPEG Format Vidéos numériques MOV Transmission des images Oui Transmission des vidéos non Achage des images Oui Achage des vidéos Oui Son Oui Objectif de la caméra F=3.0/52° Écran LCD TFT 2" (39x31 mm), RGB, 262 k Images en rafale (images par déclenchement) 1-5 Délai Capteur de mouvement PIR 3 secondes à 24 heures Nombre de périodes par jour 2 Fonction Accéléré Oui Horodatage/Informations sur image Nom de la caméra, statut des piles, température (°F/°C), phase de la lune, Date, heure Sensibilité Capteur de mouvement PIR Haute, Moyenne, Faible Langue de l’interface DE, GB, FR, IT, RU, PL, HU, CZ Protection par mot de passe Oui Carte mémoire SD/SDHC 4 à 32 Go (en option) Format de la carte SIM Mini-SIM (Micro-SIM et Nano-SIM avec adaptateur) Téléphonie mobile 4 G LTE (rétro compatible) Indice de protection IP66 Filetage de raccordement 1/4" Oui Compatible avec le support DÖRR (Référence 204490) Oui Consommation énergétique env. En fonctionnement, env. 170 mA le jour et 750 mA la nuit, En veille 0,21 mA Durée de fonctionnement en mode Veille env. jusqu’à 8 mois avec 12 piles AA Tension de service CC 12 V Alimentation électrique 12 piles Mignon AA, LR6 1,5 V Alcaline ou rechargeables NiMh Alimentation électrique externe avec non Prise pour batterie externe Oui Température de service env. -25°C à +60°C Humidité de l’air 5% à 95% Température de stockage env. -30°C à +70°C Dimensions env. 12 x 14,5 x 8 cm / Hauteur avec antennes: 37 cm Poids sans les piles env. 464 g La société DÖRR se réserve le droit d’eectuer sans préavis des modifications techniques.

Les piles sont marquées du symbole de la poubelle barrée d’une croix. Ce symbole signale que les piles vides et ne pouvant être rechargées ne doivent pas être jetées avec les déchets ménagers. En eet, les piles contiennent éventuellement des substances nocives pour la santé et l’environnement. En tant que consommateur final, vous êtes légalement tenu (la loi allemande sur les batteries §11) de retourner les anciennes piles. Après leur utilisation, vous pouvez retourner gratuitement les piles au point de vente ou, à proximité immédiate, dans les points de collecte ou dans les magasins, par exemple. Vous pouvez aussi renvoyer les piles par la poste au vendeur.

La directive DEEE relative aux déchets d’équipements électriques et électroniques, entrée en vigueur dans la législation européenne le 13 février 2003, a entraîné un large changement au niveau de l’élimination des appareils électriques usagés. L’objectif principal de cette directive est la prévention des déchets électriques et l’encouragement à la réutilisation, au recyclage et aux autres formes reconditionnement destinées à réduire les déchets. Le logo DEEE (poubelle) sur le produit et son emballage signale qu’il ne doit pas être jeté avec les déchets ménagers. Il est de votre responsabilité de remettre aux points de collecte correspondants les appareils électriques et électroniques usagés. La collecte séparée et le recyclage des déchets électriques aide à économiser les ressources naturelles. De plus, le recyclage des déchets électriques contribue à préserver l’environnement et ainsi la santé de tous. Vous trouverez d’autres informations sur l’élimination des appareils électriques et électroniques, le retraitement et les points de collecte auprès du fabricant de l’appareil, des autorités et des entreprises d’élimination locales et dans le commerce.

Ce produit satisfait les exigences de la directive européenne RoHS relative à la limitation de l’utilisation de certaines substances dangereuses dans les appareils élec- triques et électroniques et leurs modifications.

Le marquage CE sur l’appareil indique que ce dernier satisfait les exigences des normes et directives européennes en vigueur correspondantes.

21.5 DÉCLARATION UE DE CONFORMITÉ SIMPLIFIÉE

Le soussigné, DÖRR GmbH, déclare que l'équipement radioélectrique du type [204440] est conforme à la directive 2014/53/UE. Le texte complet de la décla- ration UE de conformité est disponible à l'adresse internet suivante: http://www.doerr-outdoor.de19doerr-outdoor.de DÖRR GmbH · Messerschmittstr. 1 · D-89231 Neu-Ulm · Fon +49 731.970 37 69 · info@doerrfoto.de · doerr-outdoor.de Référence 204440
