Caractéristiques techniques	Récepteur audio stéréo, compatible avec divers formats audio, connectivité Bluetooth, entrée USB, entrée auxiliaire.
Utilisation	Idéal pour une utilisation domestique, permettant de diffuser de la musique à partir de plusieurs sources audio.
Maintenance et réparation	Vérifiez régulièrement les connexions et nettoyez les ports pour éviter les problèmes de connectivité.
Sécurité	Utiliser uniquement avec des accessoires compatibles pour éviter tout dommage. Éviter l'exposition à l'humidité.
Informations générales	Produit de la marque TEAC, réputée pour sa qualité audio. Vérifiez la compatibilité avec vos appareils avant l'achat.

FOIRE AUX QUESTIONS - AP701 TEAC

Comment réinitialiser le TEAC AP701 en cas de problème de fonctionnement ?

Pour réinitialiser le TEAC AP701, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' pendant environ 10 secondes jusqu'à ce que l'écran clignote. Cela rétablira les paramètres d'usine.

Pourquoi mon TEAC AP701 ne se connecte-t-il pas au réseau Wi-Fi ?

Vérifiez d'abord que le routeur Wi-Fi est allumé et fonctionne correctement. Assurez-vous également que vous avez entré le bon mot de passe. Si le problème persiste, essayez de redémarrer le récepteur et le routeur.

Comment mettre à jour le firmware du TEAC AP701 ?

Pour mettre à jour le firmware, accédez au menu des paramètres, puis sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran pour télécharger et installer la dernière version.

Que faire si le son est déformé ou saccadé ?

Vérifiez les connexions des câbles audio et assurez-vous qu'ils sont bien branchés. Testez également avec d'autres sources audio pour déterminer si le problème vient du récepteur ou de la source.

Comment connecter mon TEAC AP701 à un téléviseur ?

Pour connecter le TEAC AP701 à un téléviseur, utilisez un câble HDMI ou un câble audio-optique. Branchez une extrémité sur la sortie audio du récepteur et l'autre sur l'entrée correspondante du téléviseur.

Le TEAC AP701 ne s'allume pas, que faire ?

Vérifiez que le récepteur est correctement branché à une prise électrique fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez de remplacer le fusible ou de contacter le service client.

Comment appairer mon smartphone avec le TEAC AP701 pour le streaming ?

Activez le Bluetooth sur votre smartphone et mettez le TEAC AP701 en mode de découverte Bluetooth via le menu des paramètres. Sélectionnez le TEAC AP701 sur votre smartphone pour établir la connexion.

Le TEAC AP701 ne détecte pas mes stations radio, que faire ?

Assurez-vous que l'antenne est correctement installée et orientée. Essayez de faire une recherche automatique de stations via le menu des paramètres radio.

MODE D'EMPLOI AP701 TEAC

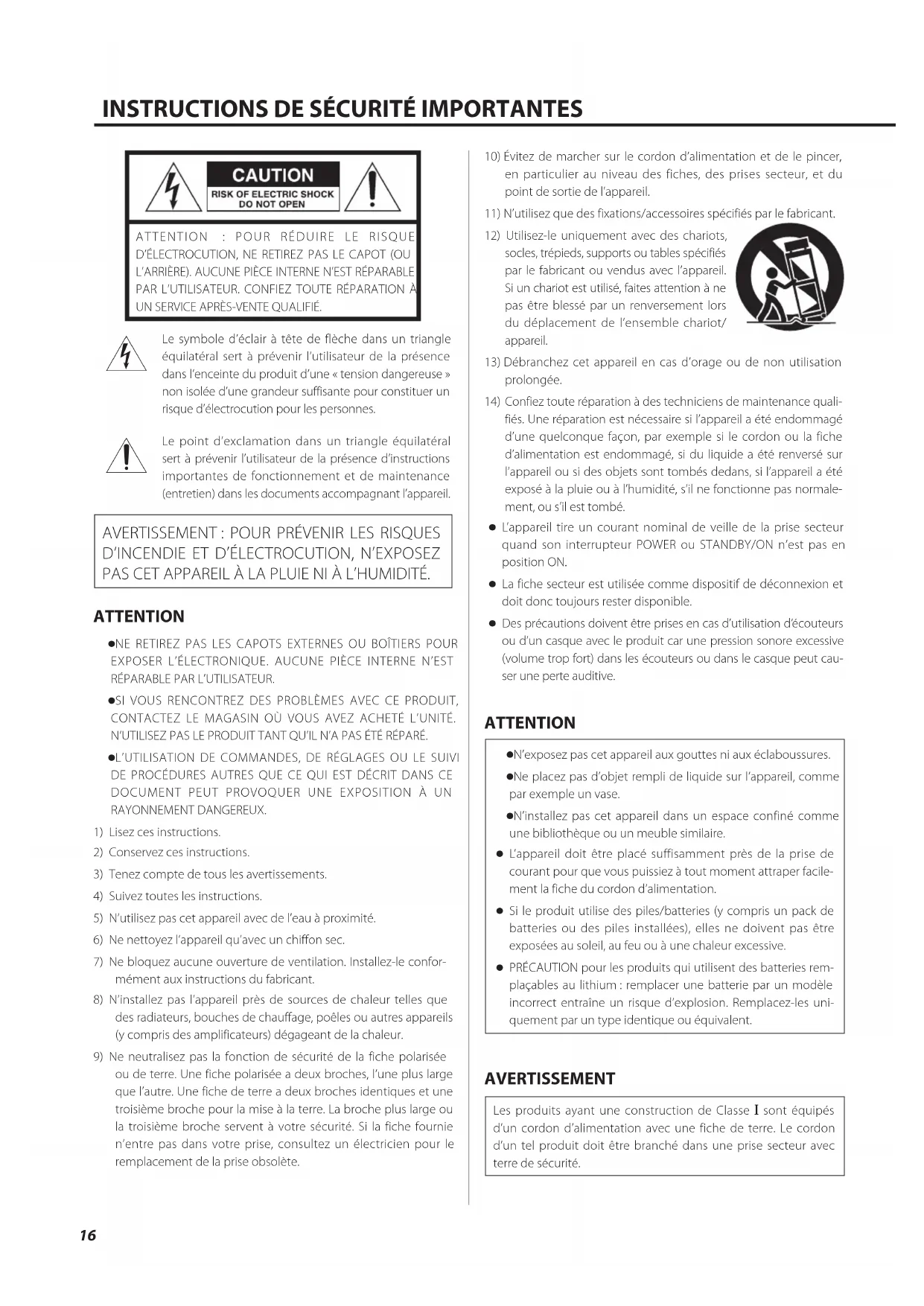

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT : POUR PRÉVENIR LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ.

ATTENTION

• NE RETIREZ PAS LES CAPOTS EXTERNES OU BOÎTIERS POUR EXPOSER L'ÉLECTRONIQUE. AUCUNE PIÈCE INTERNE N'EST RÉPARABLE PAR L'UTILISATEUR.
  ●SI VOUS RENCONTREZ DES PROBLÈMES AVEC CE PRODUIT, CONTACTEZ LE MAGASIN OÙ VOUS AVEZ ACHETÉ L'UNITÉ. N'UTILISEZ PAS LE PRODUIT TANT QU'IL N'A PAS ÉTÉ RÉPARÉ.
• L'UTILISATION DE COMMANDES, DE RÉGLAGES OU LE SUIVI DE PROCÉDURES AUTRES QUE CE QUI EST DÉCRIT DANS CE DOCUMENT PEUT PROVOQUER UNE EXPOSITION À UN RAYONNEMENT DANGEREUX.

1) Lisez ces instructions.
2) Conservez ces instructions.
3) Tenez compte de tous les avertissements.
4) Suivez toutes les instructions.
5) N'utilisez pas cet appareil avec de l'eau à proximité.
6) Ne nettoyez l'appareil qu'avec un chiffon sec.
7) Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.
8) N'installez pas l'appareil près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.
9) Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.

10) Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
11) N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12) Utilisez-le uniquement avec des chariots, socles, trépieds, supports ou tables spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/appareil.
13) Débranchez cet appareil en cas d'orage ou de non utilisation prolongée.
14) Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
- L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
- La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
- Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une pression sonore excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.
• Si le produit utilise des piles/batteries (y compris un pack de batteries ou des piles installées), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits qui utilisent des batteries remplaçables au lithium : remplacer une batterie par un modèle incorrect entraîne un risque d'explosion. Remplacez-les uniquement par un type identique ou équivalent.

AVERTISSEMENT

Les produits ayant une construction de Classe I sont équipés d'un cordon d'alimentation avec une fiche de terre. Le cordon d'un tel produit doit être branché dans une prise secteur avec terre de sécurité.

AUX USA/CANADA, UTILISEZ UNIQUEMENT UNE TENSION D'ALIMENTATION DE 120 V.

Modèle pour le Canada

Déclaration de conformité d'Industrie Canada : CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA

Modèle pour l'Europe

Ce produit est conforme aux directives européennes et aux autres réglementations de la Commission européenne.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques et des piles et/ou accumulateurs

a) Tout équipement électrique/électronique et pile/accumulateur hors d'usage doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
b) En vous débarrassant correctement des équipements électriques/électroniques et piles/accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
c) Le traitement incorrect des équipements électriques/électroniques et piles/accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques/électroniques et piles/accumulateurs doivent être collectés et traités séparément des déchets ménagers.
Si une pile ou un accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) spécifiées dans la directive sur les piles et accumulateurs (2006/66/CE, 2013/56/UE), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.
c) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques/électroniques et piles/accumulateurs hors d'usage, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Sommaire

Nous vous remercions d'avoir choisi TEAC.

Lisez ce mode d'emploi avec attention pour tirer les meilleures performances de cette unité.

Après l'avoir lu, gardez-le en lieu sûr pour vous y référer ultérieurement.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES....16

Accessoires fournis 18

Utilisation du site international TEAC....18

Entretien 18

Avant l'utilisation....19

Note sur les pieds de découplage ....19

Parties et fonctions (face avant)....20

Parties et fonctions (face arrière)....21

Branchement des enceintes 22

Notes sur les câbles d'enceintes ....22

Comment brancher les enceintes....22

Branchements....23

Utilisation en mode de sortie STEREO....23

Utilisation en mode de sortie BI-AMP 24

Synchronisation de l'alimentation avec celles d'appareils externes (fonction de déclenchement) 25

Fonctionnement de base....26

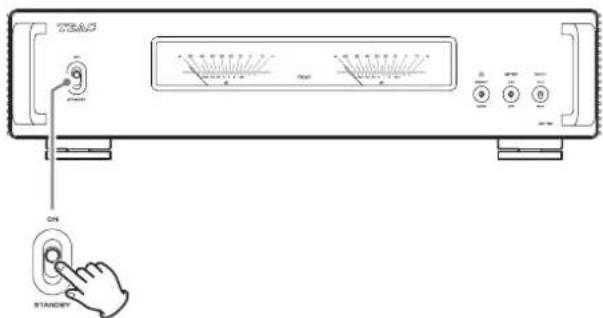

Mise sous tension 26

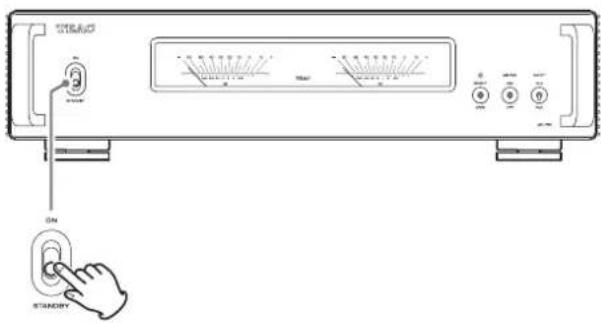

Mise hors tension 26

Atténuateur de luminosité....27

Changement du fonctionnement des indicateurs de niveau ... 27

Changement d'entrée 27

Fonction d'économie automatique d'énergie .....27

Guide de dépannage....28

Caractéristiques techniques....29

Amplificateur....29

Contrôle externe 29

Générales ...... 29

Accessoires fournis 29

Les noms de société et de produit cités dans ce document sont des marques de commerce ou déposées de leurs détenteurs respectifs.

Accessoires fournis

Vérifiez que l'emballage contient bien tous les éléments indiqués ci-dessous.

Veuillez contacter le magasin dans lequel vous avez acheté cette unité si l'un de ces éléments manque ou a été endommagé durant le transport.

Cordon d'alimentation × 1

Patins de pied × 3

Mode d'emploi (ce document, y compris la garantie) × 1

- Pour plus d'informations sur la garantie, les utilisateurs vivant aux États-Unis et au Canada doivent consulter les pages 44–45 et le dos de la couverture (document de garantie). Les utilisateurs vivant en Europe et dans d'autres régions doivent consulter la page 45.

Utilisation du site international TEAC

Vous pouvez télécharger des mises à jour pour cette unité depuis le site international TEAC :

Cliquez sur Language en haut à droite de la page et sélectionnez le pays ou la région qui vous intéresse pour accéder à une page dans la langue correspondante.

Entretien

Essuyez les saletés du capot supérieur et des autres surfaces au moyen d'un chiffon doux légèrement humidifié avec un nettoyant neutre dilué.

N'utilisez pas de lingettes de nettoyage imbibées de produit chimique, de diluant ou d'autres agents chimiques. Cela pourrait endommager la surface.

Pour votre sécurité, débranchez le cordon d'alimentation de la prise secteur avant tout nettoyage.

Presautions concernant l'emplacement

• Placez l'unité sur une surface stable près du système audio qui sera utilisé avec elle.
• N'installez pas cette unité dans un lieu qui pourrait chauffer. Cela comprend les endroits exposés directement au soleil ou près d'un radiateur, d'un chauffage, d'une cuisinière ou d'autres appareils chauffants. En outre, ne la placez pas au-dessus d'un amplificateur ou autre équipement dégageant de la chaleur. Cela pourrait causer une décoloration, une déformation ou un mauvais fonctionnement.

Évitez aussi les endroits sujets aux vibrations ou exposés à une poussière excessive, au froid et à l'humidité.

• Quand vous installez cette unité, laissez un peu d'espace (au moins 3 cm) entre elle et les murs et d'autres appareils afin de permettre une bonne dissipation thermique.
  Si vous la placez par exemple sur une étagère, laissez 5 cm de libre au-dessus d'elle et 10 cm derrière. Ne pas laisser ces espaces peut faire monter la température au risque d'entraîner un incendie.
• Ne placez pas de CD, CD-R, cassettes, autres équipements audio ou autres éléments sensibles à la chaleur sur l'unité. Cela pourrait endommager ces articles.
• Ne posez pas de tissu sur l'unité et ne placez pas celle-ci sur du linge de maison ou sur une épaisse moquette. Cela pourrait entraîner la surchauffe de l'unité et l'endommager.
• Ne déplacez pas l'unité durant l'utilisation.
• La tension fournie à l'unité doit correspondre à la tension imprimée à l'arrière de l'unité. Si vous avez des doutes à ce sujet, consultez un électricien.
• N'ouvrez pas le boîtier de l'unité car cela peut endommager les circuits ou causer un choc électrique. Si un objet étranger pénètre dans l'unité, consultez votre revendeur.
• Quand vous débranchez le cordon d'alimentation de la prise secteur, tirez toujours sur sa fiche, jamais sur le cordon.

Note sur les pieds de découplage

Des pieds à pointeau métallique de haute précision sont fixés à la plaque inférieure de cette unité.

Les pieds à pointeau et leur plateau sont lâches, mais ils soutiennent l'unité une fois celle-ci posée et dispersent efficacement les vibrations.

Châssis Pied à pointeau (métal)

Plateau de pied (métal) Vis de fixation du plateau de pied

- Les patins de pied fournis sont destinés à protéger la surface sur laquelle est placée l'unité. Fixez-les sous les pieds de protection pour éviter de rayer la surface sur laquelle est placée l'unité.

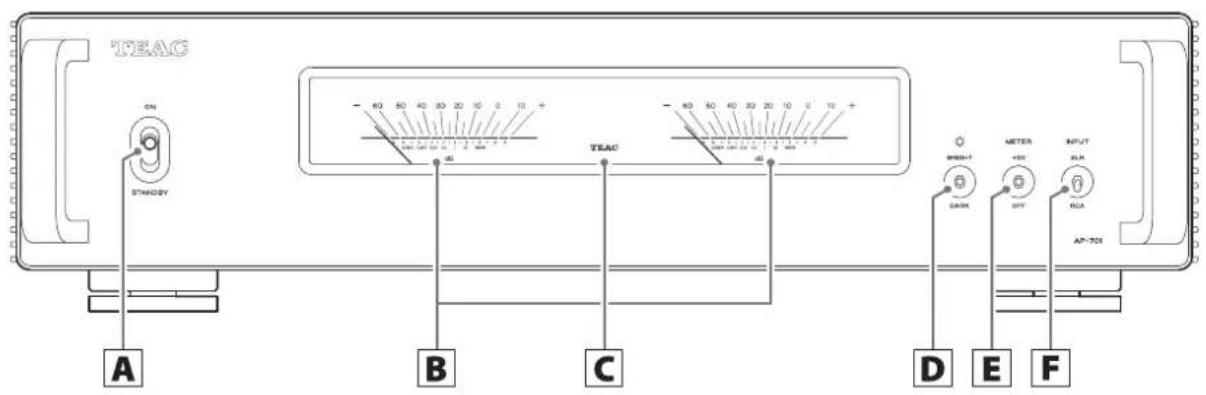

TEAC ON STAGOY A B C D E F TEAC - 60 50 40 30 20 10 0 10 + - 40 50 40 30 20 10 0 10 + METER GND METER OUT INPUT RCA AP-701

A Interrupteur STANDBY/ON

Utilisez-le pour mettre l'unité en veille ou pour l'allumer.

B Indicateurs de niveau

Ils affichent les niveaux de sortie.

- Les indicateurs de niveau sont allumés quand la sortie de l'amplificateur est activée.

C Voyant d'état

Indique l'état de fonctionnement de l'unité.

Allumé

Le son est coupé

Clignotant

Circuit de protection de l'amplificateur en service (sortie de l'amplificateur désactivée)

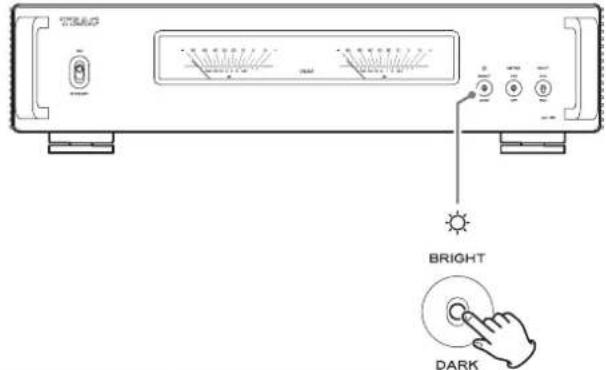

D Sélecteur de luminosité (☀️)

Utilisez-le pour régler la luminosité des indicateurs de niveau (page 27).

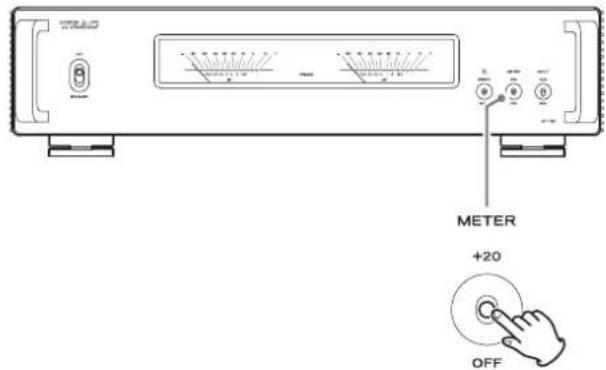

E Sélecteur de gain des indicateurs de niveau (METER)

Utilisez-le pour changer le fonctionnement des indicateurs de niveau (page 27).

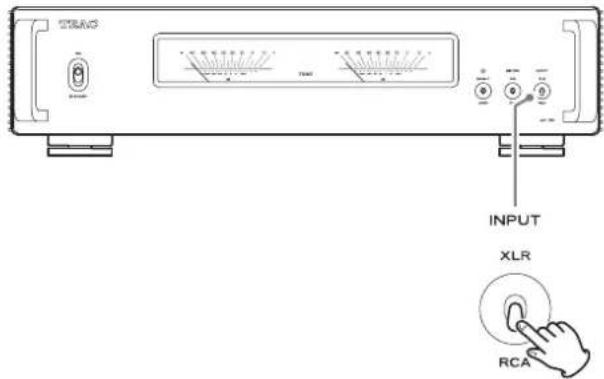

F Sélecteur d'entrée (INPUT)

Utilisez-le pour choisir entre les entrées RCA et XLR (page 27).

Ne changez pas son réglage quand l'unité est allumée. Le non-respect de cette consigne peut entraîner des bruits forts et soudains risquant d'endommager les haut-parleurs et votre audition.

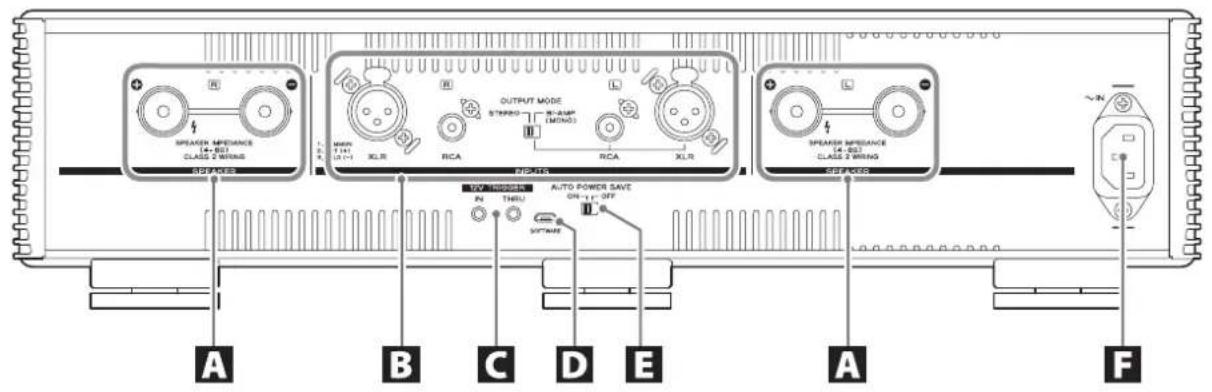

A Borniers pour enceintes (SPEAKER)

Les enceintes ayant une impédance nominale comprise entre 4 Ω et 8 Ω sont prises en charge.

Utilisez des câbles d'enceinte du commerce pour brancher les enceintes.

B Prises d'entrée audio analogique (INPUTS)

Servent à recevoir l'audio analogique stéréo. Reliez-les aux prises de sortie audio d'un préamplificateur ou d'un autre appareil tel qu'un convertisseur N/A (DAC) ayant une fonction de préamplificateur.

- Les prises XLR de cette unité ont le « point chaud » sur la broche 2.

Utilisez des câbles audio du commerce pour les branchements.

RCA : câbles RCA

XLR : câbles XLR

Sélecteur OUTPUT MODE

Il détermine le mode de sortie.

STEREO : amplificateur de puissance stéréo (page 23)

BI-AMP : bi-amplificateur mono (page 24)

Débranchez toujours les enceintes avant de changer le mode de sortie. Rebranchez les enceintes après avoir changé de mode.

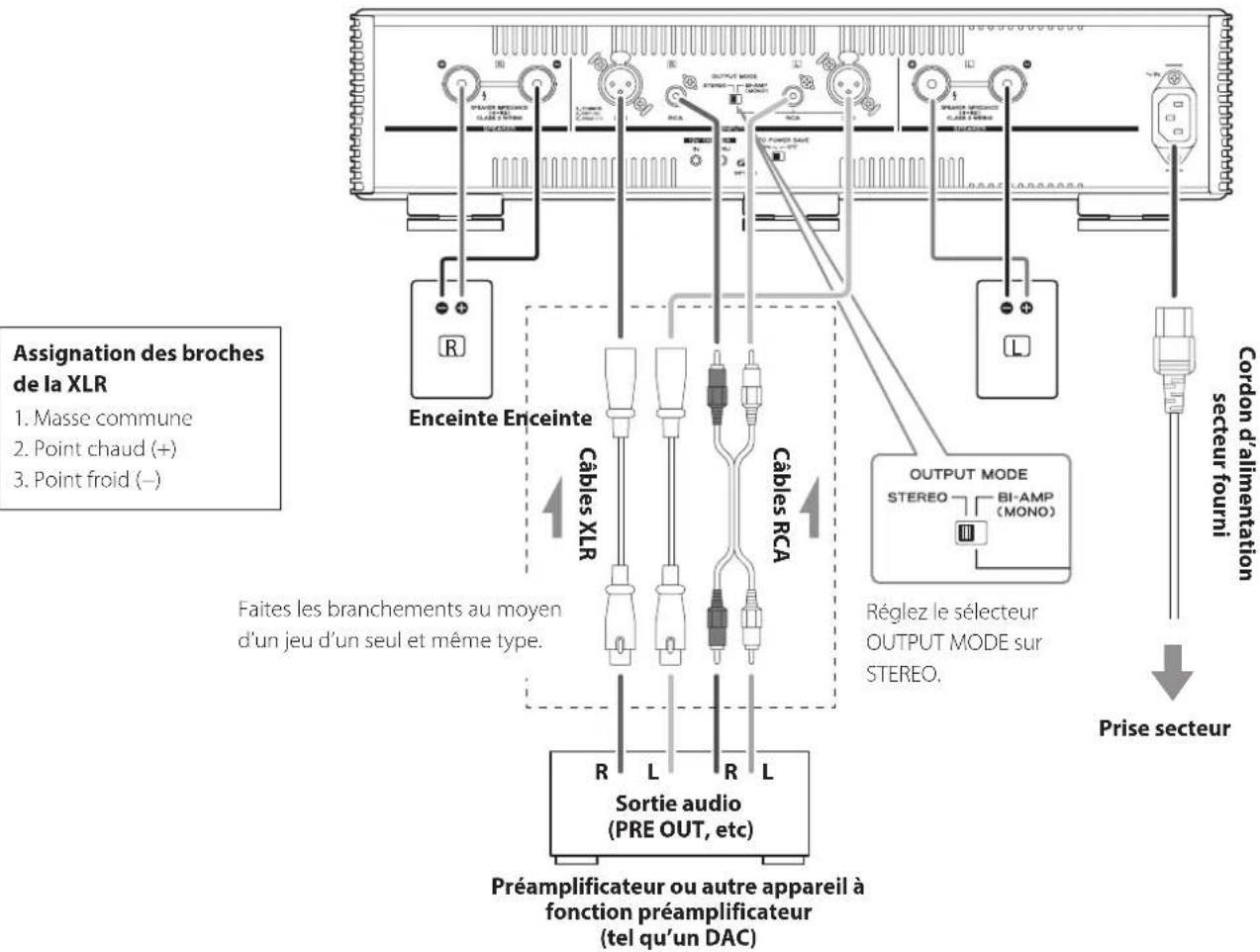

Utilisation en mode de sortie STEREO

Reliez la prise d'entrée R (droite) de cette unité à la prise de sortie R de l'appareil audio source, et la prise d'entrée L (gauche) de cette unité à la prise de sortie L de l'autre appareil (page 23).

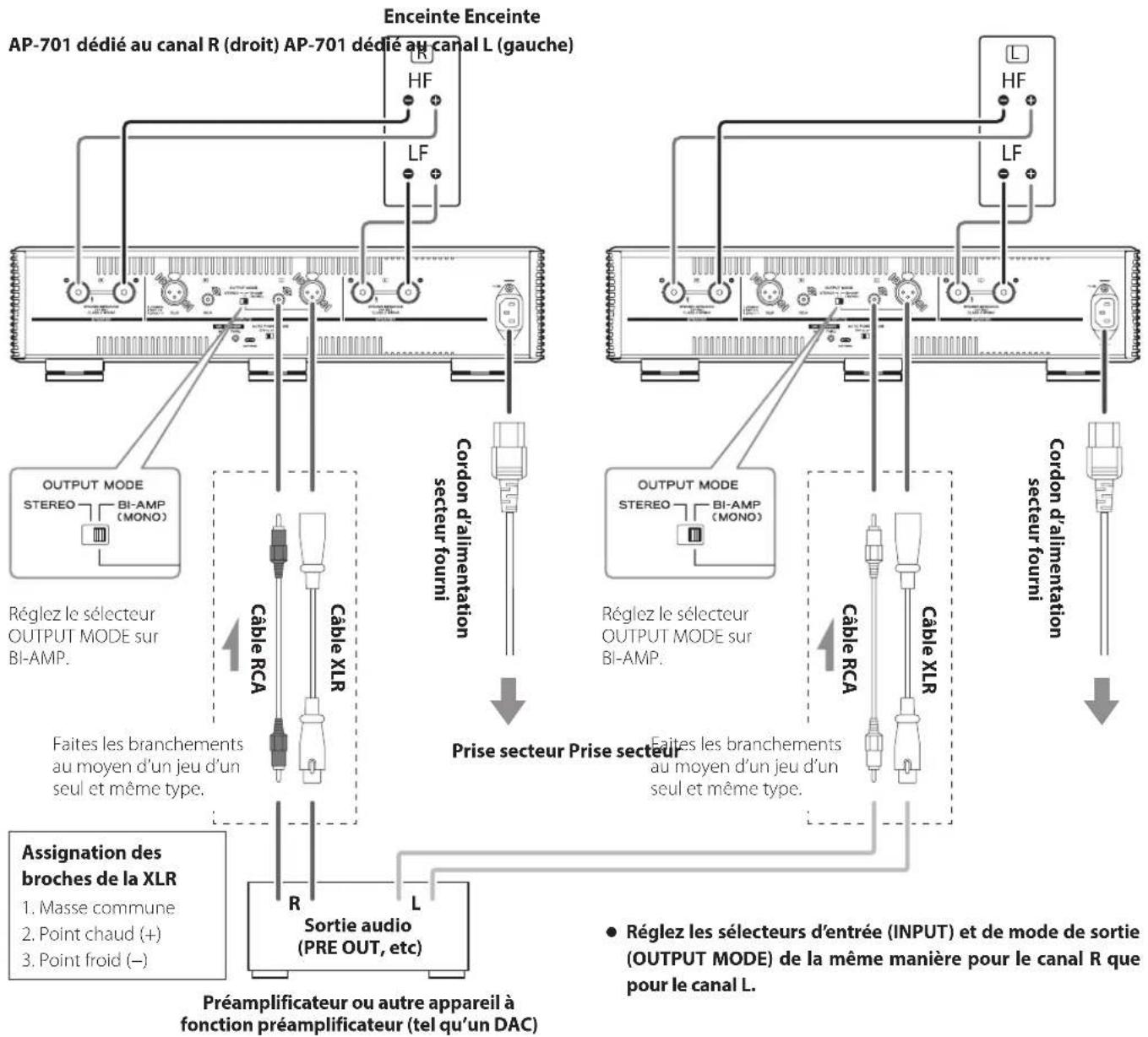

Utilisation en mode de sortie BI-AMP

Reliez la prise L (gauche) de cette unité à la prise L ou R de l'appareil audio source. La prise R de cette unité n'est pas utilisée (page 24).

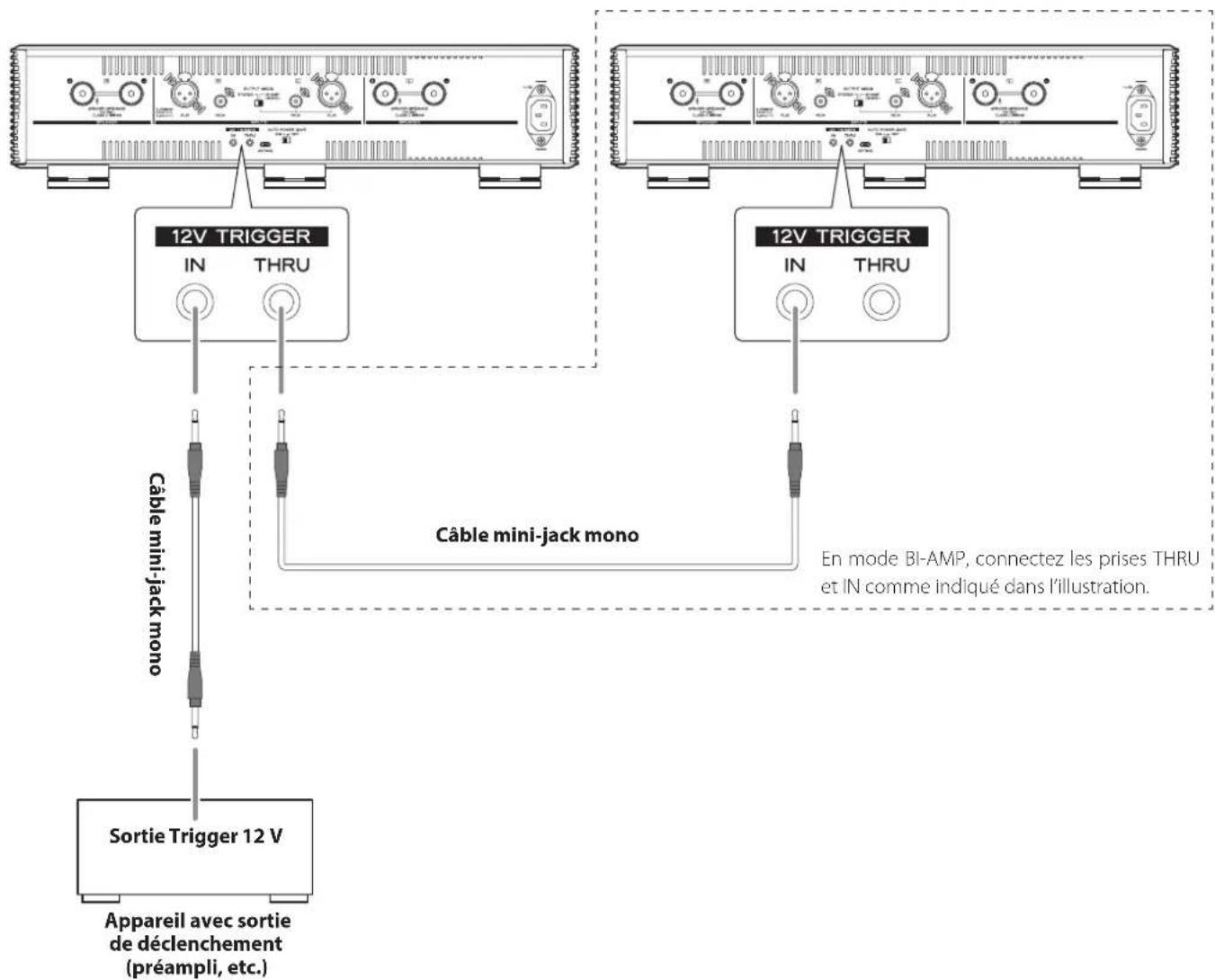

C Prises de déclenchement (12V TRIGGER)

Utilisez-les pour contrôler l'alimentation depuis une source externe.

Ne branchez rien à ces prises lorsque vous ne les utilisez pas (page 25).

Pour le branchement, utilisez des câbles à fiche mini-jack mono du commerce.

D Port de maintenance (SOFTWARE)

Sert à la maintenance. N'y branchez rien sauf si vous êtes invité à le faire par notre service après-vente.

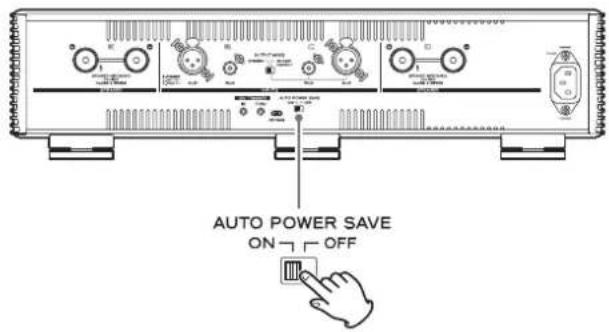

E Commutateur d'économie automatique d'énergie (AUTO POWER SAVE)

Cette unité a une fonction d'économie automatique d'énergie. Quand celle-ci est activée, l'unité passe automatiquement en mode de veille après environ 30 minutes sans recevoir de signal audio.

F Prise d'entrée d'alimentation (\~IN)

Branchez ici le cordon d'alimentation fourni.

Une fois tous les autres branchements terminés, raccordez la fiche du cordon d'alimentation à une prise secteur.

N'utilisez aucun cordon d'alimentation autre que celui fourni avec cette unité. L'utilisation d'autres cordons d'alimentation peut entraîner un incendie ou un choc électrique.

Débranchez le cordon de la prise secteur en cas de non-utilisation prolongée de l'unité.

Notes sur les câbles d'enceintes

• Utilisez des câbles d'enceinte du commerce pour brancher les enceintes.
• Utilisez les câbles d'enceinte les plus courts possibles. Plus le câble est long, plus grande est la valeur de la résistance et plus les performances en matière d'amortissement sont réduites. En outre, la longueur accroît également l'inductance et la capacité, dégradant la qualité sonore dans les hautes fréquences.
• Utilisez des câbles de même longueur pour les enceintes gauche et droite.

autions lors du branchement des enceintes

• Branchez le cordon d'alimentation une fois toutes les autres connexions faites.
• Lisez attentivement les modes d'emploi des appareils que vous branchez et suivez leurs instructions quand vous faites les branchements.
• Lorsque les masses gauche et droite sont communes par exemple dans un caisson de graves avec amplificateur intégré, certaines conditions de connexion peuvent rendre l'utilisation impossible.

ATTENTION

• Cette unité prend en charge les enceintes qui ont une impédance nominale comprise entre 4 Ω et 8 Ω. Si des enceintes d'impédance plus basse sont utilisées, le circuit de protection peut intervenir, entraînant l'arrêt du son. Dans certains cas, leur utilisation peut même causer des dommages à cette unité ou aux enceintes.
• Le bornier rouge de cette unité est le plus (⊕) et son bornier noir le moins (⊖). Généralement, le conducteur ⊕ du câble d'enceinte est marqué pour le distinguer du conducteur ⊖. Branchez le conducteur marqué au bornier ⊕ rouge, et le conducteur non marqué au bornier ⊖ noir.
• Si l'extrémité dénudée d'un conducteur de câble d'enceinte entre en contact avec un autre câble ou bornier, un court-circuit peut en résulter.
• Ne laissez jamais les câbles d'enceinte causer un court-circuit.
• Pour éviter tout ronflement ou bruit parasite, ne regroupez pas les câbles avec le cordon d'alimentation secteur ou d'autres câbles.

Comment brancher les enceintes

Utilisation de fils d'enceinte dénudés

1 Dénudez les extrémités des câbles d'enceinte sur environ un centimètre et épissez bien les conducteurs.
2 Dévissez les capuchons de bornier en les tournant dans le sens anti-horaire.

3 Insérez les fils conducteurs dans les borniers et revissez les capuchons en les tournant dans le sens horaire afin que les fils soient bien tenus.

- Connectez-les de façon à ce qu'aucune partie de l'isolant ne touche le bornier.

4 Vérifiez que les câbles sont solidement fixés en tirant doucement dessus.

Utilisation de cosses à fourche

Insérez les cosses entre le capuchon et la base des borniers. Puis revissez bien le capuchon.

- Lorsque vous connectez des enceintes avec des cosses à fourche, ces dernières doivent avoir un diamètre intérieur d'au moins 8 mm.

Utilisation de fiches bananes

La connexion est aussi possible au moyen de fiches bananes du commerce. D'abord, montez les fiches bananes sur les câbles d'enceinte, puis connectez les fiches aux borniers.

●Maintenez les capuchons vissés pendant l'utilisation.
- Lisez attentivement les instructions concernant les fiches bananes que vous utilisez.

ATTENTION

Remarque concernant le modèle européen

Conformément aux réglementations de sécurité européennes, le branchement de fiches bananes à des borniers d'enceinte n'est pas autorisé sur les modèles européens.

Les orifices dans lesquels pourraient s'insérer les fiches bananes ont été occultés par des capuchons noirs. Branchez les enceintes à l'aide de câbles dénudés ou de cosses à fourche.

Si un capuchon noir sort de son bornier, remettez-le en place.

ATTENTION

Cette unité n'a pas de réglage de volume. Connectez-la à un préamplificateur ou autre appareil tel qu'un convertisseur N/A (DAC) ayant une fonction de préamplificateur, et utilisez ce dernier pour régler le volume. Si vous connectez cette unité à un appareil qui ne permet pas de régler son volume de sortie, vous ne pourrez pas régler le volume pendant la lecture. Le son peut être émis par les enceintes à un volume très élevé, risquant d'endommager l'audition ou l'équipement.

Le mode d'utilisation des deux canaux d'amplification interne de cette unité dépend du réglage de son sélecteur OUTPUT MODE. Des exemples de connexion sont fournis ci-dessous pour chaque mode.

FR

Effectuez toutes les autres connexions avant de basculer l'interrupteur STANDBY/ON sur ON.

• Lisez attentivement les modes d'emploi des appareils que vous branchez et suivez leurs instructions quand vous faites les branchements.
• Ne regroupez pas les câbles de connexion avec des cordons d'alimentation. Cela pourrait entraîner des bruits.
• Branchez à fond toutes les fiches.

Utilisation en mode de sortie STEREO

Réglez le sélecteur OUTPUT MODE sur STEREO.

Exemple de connexion

Assignation des broches de la XLR 1. Masse commune 2. Point chaud (+) 3. Point froid (−) Enceinte Enceinte Câbles XLR Faites les branchements au moyen d'un jeu d'un seul et même type. R L R L Sortie audio (PRE OUT, etc) Préamplificateur ou autre appareil à fonction préamplificateur (tel qu'un DAC) OUTPUT MODE STEREO BI-AMP (MONO) Réglez le sélecteur OUTPUT MODE sur STEREO. Cordon d'alimentation secteur fourni Prise secteur

Utilisation en mode de sortie BI-AMP

Cette unité peut être utilisée comme bi-amplificateur mono.

Réglez les sélecteurs OUTPUT MODE des unités sur BI-AMP pour les canaux L et R.

En mode BI-AMP, utilisez deux unités pour la lecture stéréo.

Qu'est-ce que la bi-amplification ?

Cette méthode fait fonctionner les amplificateurs indépendamment pour les haut-parleurs des basses fréquences et des hautes fréquences.

NOTE

• Le son entrant par les prises audio analogiques INPUTS L sera produit par les prises SPEAKER L et R.
• La bi-amplification n'est pas possible avec des enceintes qui n'ont pas de connecteurs distincts pour les hautes fréquences (HF) et les basses fréquences (LF).
• Pour les connexions en bi-amplification, retirez les cavaliers reliant les borniers des haut-parleurs et supprimez les connexions entre les borniers et des haut-parleurs.
• Ne branchez rien aux prises audio analogiques INPUTS R de l'unité. Cela pourrait entraîner des dommages.

Exemple de connexion

Enceinte Enceinte AP-701 dédié au canal R (droit) AP-701 dédié au canal L (gauche) OUTPUT MODE STEREO BI-AMP (MONO) Réglez le sélecteur OUTPUT MODE sur BI-AMP. Faites les branchements au moyen d'un jeu d'un seul et même type. Câble RCA Câble XLR Prise secteur Prise secteur R L Sortie audio (PRE OUT, etc) Préamplificateur ou autre appareil à fonction préamplificateur (tel qu'un DAC) Réglez les sélecteurs d'entrée (INPUT) et de mode de sortie (OUTPUT MODE) de la même manière pour le canal R que pour le canal L. Cordon d'alimentation secteur fourni Réglez le sélecteur OUTPUT MODE sur BI-AMP. Eaites les branchements au moyen d'un jeu d'un seul et même type. Câble RCA Câble XLR Cordon d'alimentation secteur fourni

Synchronisation de l'alimentation avec celles d'appareils externes (fonction de déclenchement)

L'alimentation de cette unité peut être synchronisée avec celle d'un préampli ou d'un autre appareil connecté prenant en charge les fonctions de déclenchement (« trigger »).

Pour le branchement, utilisez des câbles à fiche mini-jack mono du commerce.

ATTENTION

Pour utiliser la fonction de déclenchement (« trigger »), réglez le commutateur STANDBY/ON de cette unité sur ON.

Prises 12V TRIGGER

IN

Branchez-la au connecteur de sortie de déclenchement d'un préampli ou d'un autre appareil.

Ainsi, la commutation de l'alimentation de ce préampli ou autre appareil contrôlera parallèlement cette unité, la mettant en veille ou en service.

THRU (sortie de renvoi)

Les signaux entrés par la prise IN ressortent inchangés.

En connectant cette prise à un appareil qui accepte de recevoir un signal de déclenchement (par exemple un amplificateur de puissance ou un caisson de basses), son alimentation peut également être synchronisée avec celle de l'appareil connecté à la prise IN de cette unité.

12V TRIGGER IN THRU Câble mini-jack mono Sortie Trigger 12 V Appareil avec sortie de déclenchement (préampli, etc.) Câble mini-jack mono En mode BI-AMP, connectez les prises THRU et IN comme indiqué dans l'illustration.

Pour protéger les enceintes, mettez sous et hors tension les systèmes auxquels cette unité est connectée dans l'ordre suivant.

NOTE

Cette explication suppose qu'un préamplificateur est connecté à cette unité.

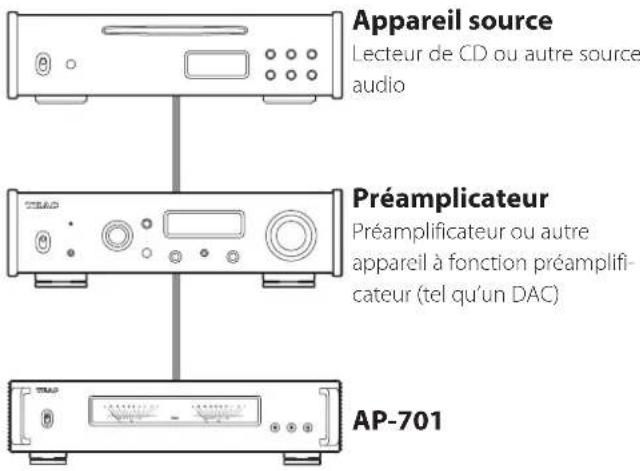

Exemple de connexion

Appareil source Lecteur de CD ou autre source audio Préamplicateur Préamplificateur ou autre appareil à fonction préamplifi- cateur (tel qu'un DAC) AP-701

Mise sous tension

1 Ramenez le volume du préamplificateur au minimum.
Si vous utilisez un appareil dont le volume ne peut pas être réglé lorsqu'il est éteint, réduisez le volume au minimum après l'avoir allumé.
2 Allumez la source audio.
3 Allumez le préamplificateur.
4 Allumez cette unité.

TEAD CN STANDER

Le voyant d'état s'allume et la fonction de coupure du son est activée. Quand l'amplificateur s'est stabilisé, le voyant s'éteint et la fonction de coupure du son est désactivée.

5 Lancez la lecture sur l'appareil source connecté et réglez le volume sur le préamplificateur.

Réglez le volume du préamplificateur une fois le voyant d'état éteint.

Mise hors tension

1 Si un appareil source est en cours de lecture, arrêtez la lecture.
2 Ramenez le volume du préamplificateur au minimum.
3 Mettez l'unité en veille.

STREAD ON STANDRY

4 Éteignez le préamplificateur.
5 Éteignez la source audio.

Atténuateur de luminosité

Vous pouvez changer la luminosité des indicateurs de niveau. Le sélecteur de luminosité (※) a trois positions. La position de ce sélecteur permet de régler la luminosité comme suit.

TRAG BRIGHT DARK

Position Luminosité
	BRIGHT Forte
	Normale
	DARK Atténuée

Changement du fonctionnement des indicateurs de niveau

Le sélecteur de gain METER a trois positions. Ses positions donnent les fonctionnements suivants.

TREAD METER +20 OFF

Position Fonctionnement
	+20 +20 dB
	Normal
	OFF Désactivé

- Avec un réglage de fonctionnement à +20 dB, les mouvements d'aiguille seront plus importants.

Changement d'entrée

Le sélecteur INPUT a deux positions. Sa position détermine l'entrée comme suit.

Né changez pas son réglage quand l'unité est allumée. Le non-respect de cette consigne peut entraîner des bruits forts et soudains risquant d'endommager les haut-parleurs et votre audition.

Fonction d'économie automatique d'énergie

Cette unité a une fonction d'économie automatique d'énergie.

Quand la fonction d'économie automatique d'énergie est activée, l'unité passe automatiquement en mode de veille après environ 30 minutes sans recevoir de signal audio.

AUTO POWER SAVE ON ~ OFF

Si vous rencontrez un problème avec l'unité, veuillez prendre un moment pour lire les informations suivantes avant de solliciter une réparation. Si cette unité ne fonctionne toujours pas correctement, contactez le revendeur chez qui vous l'avez achetée.

L'unité ne s'allume pas.

→Vérifiez que le cordon d'alimentation est enfoncé à fond dans la prise secteur. Si la prise a un commutateur, vérifiez que celui-ci est en position ON.

→ Branchez un autre appareil électrique à la prise pour vérifier qu'elle fournit bien du courant.

Du bruit se produit.

Éloignez autant que possible l'unité des téléviseurs, fours à micro-ondes et autres appareils à fort champ magnétique.

Il y a un bruit de ronflement.

→ Si un câble de liaison est proche d'un cordon d'alimentation, d'un éclairage fluorescent ou d'une cause de parasites similaire, écartez-les autant que possible l'un de l'autre.

Aucun son n'est produit.

→Utilisez le bouton de volume du préamplificateur pour régler le volume (page 26).

→ Avec le préamplificateur, choisissez la source que vous désirez entendre (page 26).

→Revérifiez les branchements aux autres équipements.

→Vérifiez le réglage du sélecteur INPUT.

Le voyant d'état clignote et aucun son ne sort.

Les fils ⊕ et ⊖ d'une enceinte sont peut-être en court-circuit. Mettez l'interrupteur STANDBY/ON sur STANDBY et vérifiez les connexions des enceintes.

Le son se coupe soudainement et le voyant d'état clignote.

Le circuit de protection peut s'être activé à cause d'une température élevée, d'une charge excessive ou d'une autre raison. Mettez l'interrupteur STANDBY/ON sur STANDBY, vérifiez les connexions d'alimentation et des enceintes et attendez quelques minutes avant de le rebasculer sur ON. Si cette unité chauffe, augmentez l'espace qui la sépare des murs et des autres appareils pour faciliter la dissipation de la chaleur.

L'économiseur automatique d'énergie a fait passer l'unité en veille.

→ Mettez l'interrupteur STANDBY/ON sur STANDBY, puis ramenez-le sur ON.

Amplificateur

Sortie efficace maximale

Fonctionnement en mode STEREO ou BI-AMP .... 260 W + 260 W

(4 Ω, 1 kHz, JEITA)

170 W + 170 W

(8 Ω, 1 kHz, JEITA)

Sortie nominale

Fonctionnement en mode STEREO ou BI-AMP .... 230 W + 230 W

(4 Ω, 1 % de DHT, 1 kHz)

135 W + 135 W

(8 Ω, 1 % de DHT, 1 kHz)

Impédance d'enceinte acceptable 4-8Ω

Distorsion harmonique totale 0,003 %

(8 Ω, 1 kHz, 55 W, JEITA)

Rapport signal/bruit 110 dB

(8 Ω, 1 kHz, IHF-A)

Réponse en fréquence....10 Hz - 50 kHz (+0 dB, -6 dB)

(8 Ω, JEITA)

Sensibilité d'entrée

Prises RCA.... 1,6 V

Prises XLR 1,6 V

Impédance d'entrée

Prises RCA....32 kΩ (en mode STEREO)

Entrée de déclenchement (12V TRIGGER IN)....1

(mini-jack 3,5 mm mono)

Niveau d'entrée 12 V, 1 mA

Sortie de déclenchement (12V TRIGGER THRU)....1

(mini-jack 3,5 mm mono)

Générales

Alimentation électrique

Modèle Europe..... CA 220-240 V, 50/60 Hz

Modèle USA/Canada CA 120 V, 60 Hz

Consommation électrique

Modèle Europe....95 W

Modèle USA/Canada 97 W

Modèle Europe....10,1 kg

Modèle USA/Canada 9,9 kg

Température de fonctionnement ....+5 °C à +35 °C

Hygrométrie de fonctionnement ... 5 % - 85 % (sans condensation)

Température de stockage.... -20 °C à +55 °C

Accessoires fournis

Cordon d'alimentation × 1

Patins de pied × 3

Mode d'emploi (ce document, y compris la garantie) × 1

- Pour plus d'informations sur la garantie, les utilisateurs vivant aux États-Unis et au Canada doivent consulter les pages page 44–45 et le dos de la couverture (document de garantie). Les utilisateurs vivant en Europe et dans d'autres régions doivent consulter la page 45.

- Conception et caractéristiques techniques sont sujettes à modifications sans préavis.

- Le poids et les dimensions sont des valeurs approchées.

- Les illustrations de ce mode d'emploi peuvent légèrement différer des modèles de production.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

Terminales RCA.... 1,6 V

Terminales XLR 1,6 V

Conditions de garantie (États-Unis et Canada uniquement)

Durée de la garantie

La garantie pièces et main d'oeuvre sera valable un (1) an à compter de la date d'achat initial des produits non utilisés dans un but commercial. Pour les produits à utilisation commerciale, la garantie des têtes magnétiques et capteurs optiques est de quatre-vingt dix (90) jours, elle est d'un (1) an pour les autres pièces et quatre-vingt dix (90) jours pour la main d'oeuvre.

Bénéficiaire de la garantie

Cette garantie n'est valable qu'aux États-Unis et au Canada, selon le pays d'achat initial, et ne s'applique qu'à l'acquéreur initial dans le pays d'achat. Cette garantie n'est pas valable si le produit a été acheté auprès d'un revendeur non autorisé.

Ce qui n'est pas couvert par cette garantie

• Les dommages ou détériorations du boîtier externe.
• Les dommages résultant d'un accident, d'une mauvaise utilisation, d'un abus ou d'une négligence.
• Les dommages résultant du non-respect des instructions contenues dans le mode d'emploi du produit ou fournies avec le produit.
• Les dommages survenus durant le transport du produit (les réclamations doivent être adressées au transporteur).
• Les dommages résultant d'une réparation ou tentative de réparation effectuée par toute personne extérieure au service après-vente TEAC ou agréé par TEAC.
• Les dommages résultant d'une modification ou tentative de modification de produit non autorisée par TEAC.

- Les dommages résultant de causes autres que des défauts de produit, y compris le manque d'aptitude technique, de compétence ou d'expérience de l'utilisateur.

- Les dommages de toute unité ayant été modifiée ou dont le numéro de série a été effacé, modifié ou retiré.

Frais pris en charge par TEAC

TEAC prendra en charge tous les frais de pièces et main d'oeuvre pour les articles couverts par la garantie. Les frais d'expédition sont évoqués dans la section suivante.

Comment obtenir une intervention sous garantie

Votre unité doit être réparée par un service après-vente agréé par TEAC dans le pays d'achat du produit. Si vous ne trouvez pas de service après-vente agréé dans votre région, veuillez contacter TEAC à l'adresse appropriée donnée à la fin de cette garantie. VEUILLEZ NE PAS RENVOYER VOTRE UNITÉ CHEZ TEAC SANS NOTRE AUTORISATION PRÉALABLE. Si le produit doit être renvoyé pour réparation, les frais d'expédition sont à votre charge. Toutefois, si les réparations nécessaires sont couvertes par la garantie, nous prendrons à notre charge les frais de retour vers toute destination dans le pays d'achat du produit. Lorsqu'une réparation sous garantie est requise, vous devez présenter comme preuve de couverture par la garantie la facture d'achat originale datée ou une autre preuve d'achat mentionnant le lieu et la date d'achat.

LIMITATION DES GARANTIES IMPLICITES

TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET D'ADÉQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À LA DURÉE DE CETTE GARANTIE.

EXCLUSION DE DOMMAGES

LA RESPONSABILITÉ DE TEAC VIS-À-VIS DE TOUT PRODUIT DÉFECTUEUX EST LIMITÉE À LA RÉPARATION OU AU REMPLACEMENT DU PRODUIT, AU GRÉ DE TEAC. TEAC NE POURRA ÊTRE TENU POUR RESPONSABLE DE QUELCONQUES DOMMAGES SE RAPPORTANT AU DÉRANGEMENT, À LA PERTE D'USAGE DU PRODUIT, À L'INTERRUPTION DE L'UTILISATION, AUX PERTES COMMERCIALES OU DE PROFITS, NI D'AUCUN AUTRE DOMMAGE, QU'IL SOIT ACCESSOIRE, INDIRECT, PUNITIF OU AUTRE.

CERTAINS ÉTATS OU PROVINCES N'AUTORISENT PAS DE LIMITATIONS DE DURÉE D'UNE GARANTIE IMPLICITE ET/OU N'AUTORISENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU INDIRECTS, AUQUEL CAS LES LIMITATIONS ET EXCLUSIONS CI-DESSUS PEUVENT NE PAS VOUS ÊTRE APPLICABLES.

CETTE GARANTIE VOUS DONNE DES DROITS SPÉCIFIQUES QUI PEUVENT ÊTRE DIFFÉRENTS DE CERTAINS DROITS OCTROYÉS PAR LA LOI. CES DROITS PEUVENT VARIER D'UN ÉTAT À L'AUTRE OU D'UNE PROVINCE À L'AUTRE.

Europe/Europa

Ce produit est sujet aux réglementations concernant la garantie légale dans le pays d'achat. En cas de défaut ou de problème, veuillez contacter le revendeur chez qui vous avez acheté le produit.

WARRANTY/GARANTIE (United States and Canada only/États-Unis et Canada uniquement)

Model/Modèle : AP-701

Serial No./N° de série

Owner's address/Adresse du propriétaire

Date du purchase Date de l'acha Dealer's name/Nom Sample Owners name/Nom du propriétaire Dealer's address/Adles

Dealer's name/Nom du détaillant

Dealer's address/Adresse du détaillant

TEAC

TEAC CORPORATION

1-47 Ochiai, Tama-shi, Tokyo 206-8530, Japan
