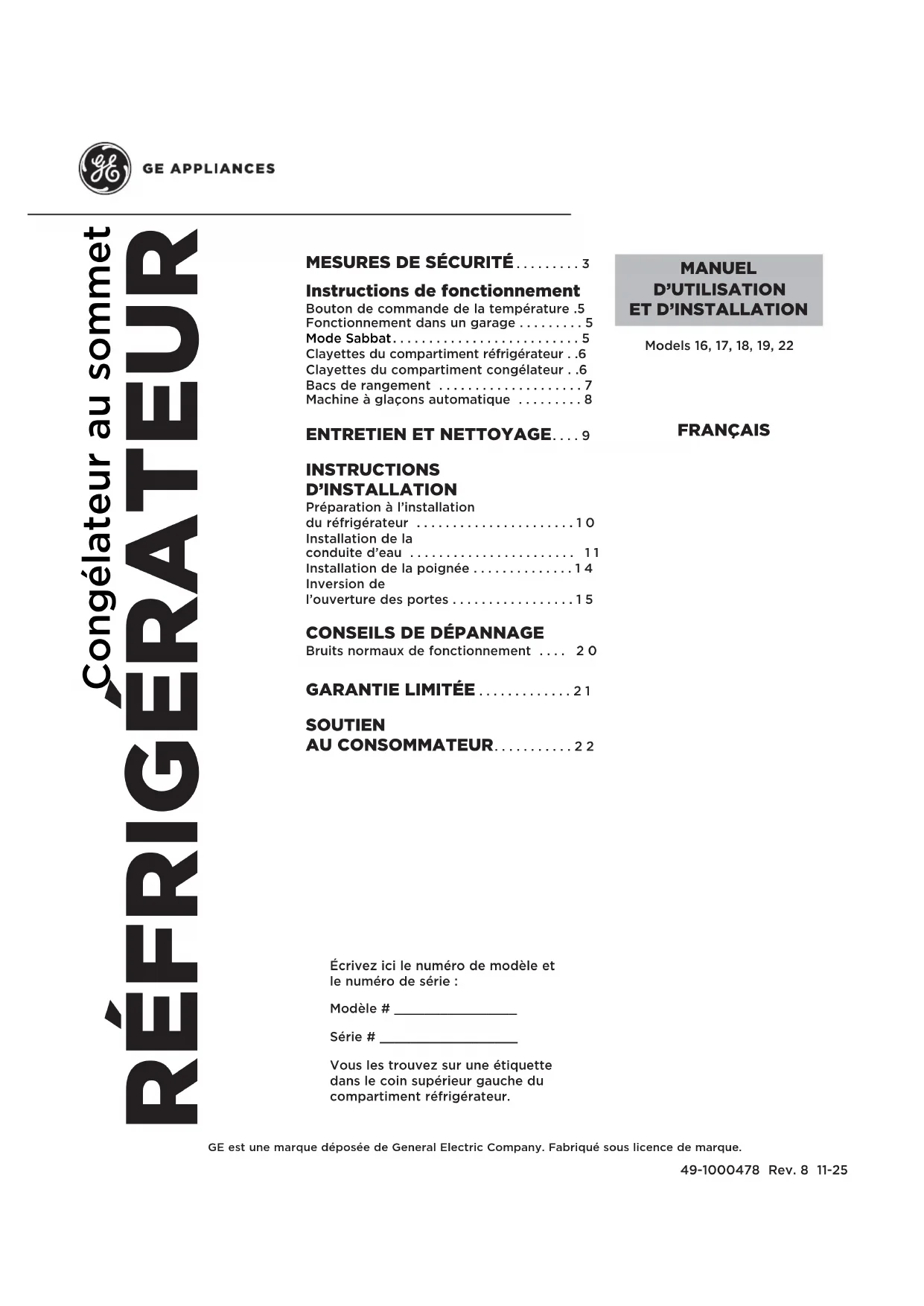

MODE D'EMPLOI GTS18HYNRFS GE
Congélateur au sommet
RÉFRIGÉRATEUR
MESURES DE SÉCURITÉ 3
Instructions de fonctionnement
Bouton de commande de la température 5
Fonctionnement dans un garage 5
Mode Sabbat 5
Clayettes du compartiment réfrigérateur 6
Clayettes du compartiment congélateur 6
Bacs de rangement 7
Machine à glaçons automatique 8
ENTRETIEN ET NETTOYAGE 9
INSTRUCTIONS
D'INSTALLATION
Préparation à l'installation du réfrigérateur 10

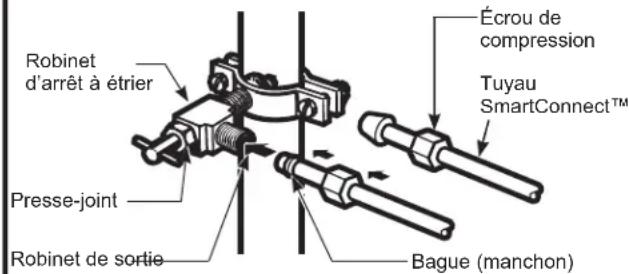

Installation de la conduite d'eau 11

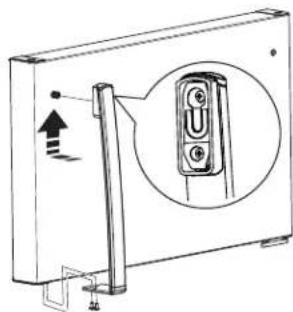

Installation de la poignée 14

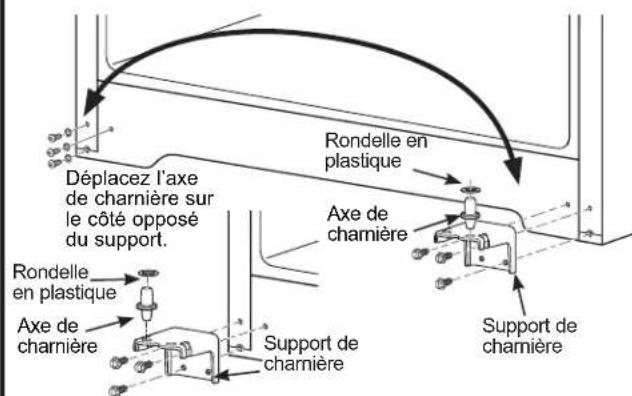

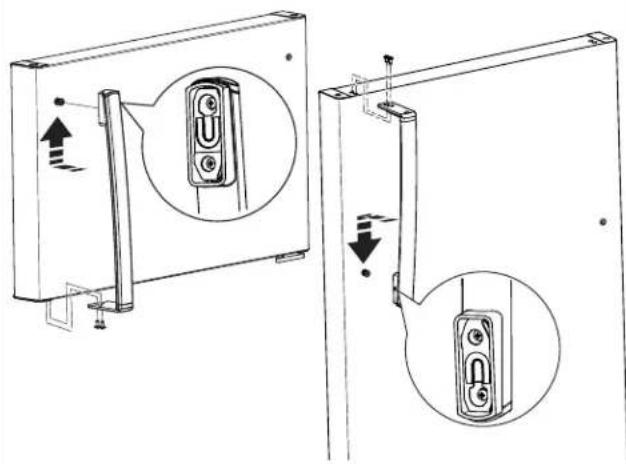

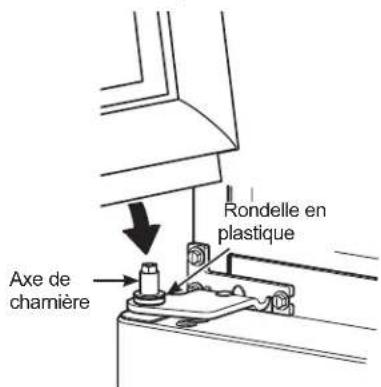

Inversion de l'ouverture des portes 15
CONSEILS DE DÉPANNAGE
Bruits normaux de fonctionnement 20
GARANTIE LIMITÉE 21
SOUTIEN AU CONSOMMATEUR 22
Écrivez ici le numéro de modèle et le numéro de série :
Modèle #
Série #
Vous les trouverez sur une étiquette dans le coin supérieur gauche du compartiment réfrigérateur.
MANUEL D'UTILISATION ET D'INSTALLATION
Que vous ayez grandi avec GE Appliances ou qu'il s'agisse de votre première acquisition, nous sommes heureux de vous accueillir dans notre famille.
Nous sommes fiers du savoir-faire, de l'innovation et de l'esthétique qui composent chaque appareil GE Appliances, et nous pensons que vous le serez aussi. Dans cette optique, nous vous rappelons que l'enregistrement de votre électroménager vous assure la communication de renseignements importants sur le produit et la garantie lorsque vous en avez besoin.
Enregistrez votre électroménager GE en ligne dès maintenant. Des sites Web et des numéros de téléphone utiles figurent dans la section Soutien au consommateur de ce manuel d'utilisation. Vous pouvez aussi poster la fiche de garantie pré-imprimée incluse dans l'emballage.
GE APPLIANCES
AVERTISSEMENT
Pour réduire le risque d'incendie, d'explosion, de choc électrique ou de blessures lorsque vous utilisez votre réfrigérateur, veuillez suivre ces consignes de sécurité :
- Ce réfrigérateur doit être correctement installé conformément aux Consignes d'Installation avant toute utilisation.
- Débranchez le réfrigérateur avant d'effectuer une réparation ou de le nettoyer. Remarque : L'alimentation du réfrigérateur ne peut être déconnectée par aucune des fonctions sur le panneau de commande. Remarque : Les réparations doivent être effectuées par un professionnel qualifié.
- Remettez toutes les pièces et panneaux en place avant d'utiliser l'appareil. N'utilisez pas de cordon de rallonge.
- Conservez les matériaux et vapeurs inflammables à l'écart de votre réfrigérateur. N'entreposez pas dans cet électroménager des substances explosives telles que des bombes aérosols qui contiennent un gaz propulseur. Pour éviter les risques d'asphyxie et d'enfermement pour les enfants, démontez les portes du congélateur et du compartiment de réfrigération avant de le mettre au rebut ou d'en compromettre l'utilisation. Afin de prévenir les accidents graves ou la mort, les enfants ne doivent pas se tenir ni jouer dans ou sur
l'électroménager.
- Les enfants et les personnes dont les capacités sont réduites sur le plan physique, sensoriel ou mental, ou qui manquent d'expérience ou de connaissances, peuvent utiliser cet électroménager seulement si elles sont surveillées ou ont reçu des consignes de sécurité sur son usage et les risques associés. Cet électroménager est conçu pour une utilisation domestique et applications similaires : salle du personnel dans une usine, un bureau ou d'autres lieux de travail ; maison de ferme ; clients dans un hôtel, un motel, un gîte touristique et d'autres lieux résidentiels ; approvisionnement et applications similaires non reliées au commerce de détail. Raccordez l'appareil à une alimentation d'eau potable seulement. Une alimentation d'eau froide est requise pour faire fonctionner la machine à glaçons et le pichet à remplissage automatique. La pression d'eau doit se situer entre 40 et 120 psi (275 à 827 kPa). N'appliquez pas de nettoyants corrosifs sur le réfrigérateur. Certains nettoyants endommagent le plastique et peuvent ainsi causer le détachement inopiné de pièces telles que portes ou poignées de porte. Voyez la section Entretien et nettoyage pour des instructions détaillées.
ATTENTION
Pour réduire le risque de blessures lorsque vous utilisez votre réfrigérateur, veuillez suivre ces consignes de sécurité.
Ne nettoyez pas les clayettes ou les couvercles en verre avec de l'eau tiède quand ceux-ci sont froids. Les clayettes et couvercles en verre peuvent se casser s'ils sont exposés à des changements soudains de température ou si vous les cognez ou les faites tomber. Le verre trempé est conçu pour se briser en petits morceaux en cas de casse. Éloignez les doigts des parties du congélateur où l'on peut facilement se pincer : les espaces entre les portes, et entre les portes et les placards sont toujours étroits. Soyez prudent lorsque vous fermez les portes en présence d'enfants.
Ne touchez pas les surfaces froides du congélateur lorsque vous avez les mains humides ou mouillées. La peau risque d'adhérer à ces surfaces extrêmement froides. Ne recongelez pas les aliments surgelés qui ont complètement dégelé. Si votre réfrigérateur est doté d'une machine à glaçons automatique, évitez le contact avec les pièces mobiles du mécanisme éjecteur, ou avec l'élément chauffant qui libère les glaçons. Ne posez pas les doigts ou les mains sur le mécanisme de la machine à glaçons automatique pendant que le réfrigérateur est branché.
RISQUE D'INCENDIE OU D'EXPLOSION Réfrigérant inflammable
Cet appareil contient un gaz réfrigérant avec isobutane aussi connu sous R600a, un gaz naturel à compatibilité élevée avec l'environnement. Il s'agit cependant d'un combustible. Observez les consignes de sécurité ci-dessous afin de réduire le risque de blessure ou de dommage à la propriété.
- Lors de la manipulation, de l'installation et de l'utilisation de cet appareil, prenez soin de ne pas endommager la tubulure du réfrigérant.
- L'entretien ou la réparation doivent être effectués par un personnel de service autorisé. Utilisez seulement des pièces de rechange autorisées par le fabricant.
- Mettez le réfrigérateur au rebut conformément aux réglementations fédérales et locales. Le gaz réfrigérant inflammable et les matériaux d'isolation utilisés dans ce produit requièrent des procédures de mise au rebut spéciales. Communiquez avec les autorités locales compétentes pour la mise au rebut de votre réfrigérateur
sans danger pour l'environnement.
- N'obstruez pas les orifices de ventilation dans les enceintes ou la structure d'encastrement de l'appareil.
- Pour enlever le givre, grattez à l'aide d'un grattoir ou d'une spatule en plastique ou en bois. N'utilisez pas de pic à glace ou un instrument métallique à bord tranchant pour éviter de perforer la cuve interne du congélateur et la tubulure du gaz réfrigérant derrière cette dernière.
- N'utilisez pas d'appareils électriques dans le compartiment de rangement des aliments de cet appareil.
- N'utilisez aucun appareil électrique pour dégivrer votre congélateur.
LIRE ET CONSERVER CES INSTRUCTIONS
INSTALLATION
AVERTISSEMENT
RISQUE D'INCENDIE OU D'EXPLOSION
Conservez les matériaux et vapeurs inflammables à l'écart de votre réfrigérateur. Une explosion, un incendie, voire la mort pourrait en résulter.
BRANCHEMENTS ÉLECTRIQUES
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
Branchez l'appareil dans une prise triple avec terre.
Ne retirez pas la broche de terre.
N'utilisez pas d'adaptateur.
N'utilisez pas de cordon de rallonge.
Le non-respect de ces instructions peut entraîner des risques d'incendies, des chocs électriques ou la mort.
Ne coupez pas ou n'enlevez pas, sous aucun prétexte, la troisième broche de mise à la terre du cordon d'alimentation. Pour des raisons de sécurité, cet appareil doit être correctement mis à la terre.
Le cordon d'alimentation de cet appareil est équipé d'une fiche à trois broches (pour une mise à la terre) qui s'adapte à la prise de courant standard à 3 broches (pour une mise à la terre) pour minimiser les risques de chocs électriques par cet appareil.
Faites vérifier la prise murale et le circuit électrique par un électricien qualifié pour s'assurer que le système est correctement mis à la terre.
Dans le cas d'une prise biphasée, l'installateur a la responsabilité et l'obligation de la remplacer par une prise triphasée correctement mise à la terre. N'utilisez pas d'adaptateur.
Le réfrigérateur doit toujours être branché à sa propre prise électrique d'une tension nominale correspondant à celle indiquée sur sa plaque signalétique.
Une alimentation électrique à 115 volts CA, 60 Hz, avec un fusible de 15 ou 20 ampères et une mise à la terre est nécessaire. Ceci permet d'obtenir un meilleur rendement et évite de surcharger les circuits électriques du domicile, ce qui risque d'occasionner un incendie en surchauffant.
Ne débranchez jamais le réfrigérateur en tirant sur le cordon d'alimentation. Prenez toujours fermement la fiche en main et tirez pour la sortir de la prise.
Réparez ou remplacez immédiatement tout cordon électrique usé ou endommagé. N'utilisez pas un cordon fissuré ou présentant des dommages dus aux frottements, que ce soit sur sa longueur ou aux extrémités.
Lorsque vous éloignez votre réfrigérateur du mur, faites attention à ne pas le faire rouler sur le cordon d'alimentation afin de ne pas l'endommager.
MISE AU REBUT APPROPRIÉE DE VOTRE ANCIEN RÉFRIGÉRATEUR
AVERTISSEMENT
RISQUE DE SUFFOCATION OU D'EMPRISONNEMENT
Le non-respect de ces instructions d'élimination peut entraîner la mort ou des blessures graves.
IMPORTANT : Les enfants pris au piège ou morts d'asphyxie sont toujours d'actualité. Les réfrigérateurs et congélateurs abandonnés sont toujours aussi dangereux, même si on n'attend que « quelques jours » pour s'en débarrasser. Si vous ne gardez pas votre ancien réfrigérateur ou congélateur, veuillez suivre les directives ci-dessous afin de prévenir les accidents.
Avant de vous débarrasser de votre ancien appareil :
- Démontez les portes du compartiment de réfrigération et du compartiment de congélation. Laissez les clayettes en place afin d'empêcher les enfants de grimper à l'intérieur.
Mise au rebut des produits réfrigérants et en mousse
Mettez l'électroménager au rebut conformément à la réglementation fédérale et locale. Les matériaux réfrigérants et isolants inflammables utilisés nécessitent des procédures d'élimination particulières. Communiquez avec les autorités locales pour connaître la façon de mettre votre électroménager au rebut qui soit respectueuse de l'environnement.
LIRE ET CONSERVER CES INSTRUCTIONS
Commande de température
pour les endroits entre 55 °F - 110 °F (12,7 °C - 43,3 °C)
La commande de température règle le réfrigérateur du plus chaud au plus froid.
À la livraison, votre réfrigérateur est réglé à la valeur d'usine « 3 ». Pour une température plus froide, tournez le bouton dans le sens des aiguilles d'une montre jusqu'à la valeur « 4 » ou « 5 ». Pour une température plus chaude, tournez le bouton dans le sens contraire des aiguilles d'une montre jusqu'à « 1 » ou « 2 ». Pour désactiver le refroidissement dans les deux compartiments, tournez le bouton dans le sens inverse des aiguilles d'une montre jusqu'à « Off ». Prenez note que cela ne coupe pas l'alimentation électrique au réfrigérateur.
Fonctionnement dans un garage pour les endroits entre 38 °F - 54 °F (3,3 °C - 12,2 °C)

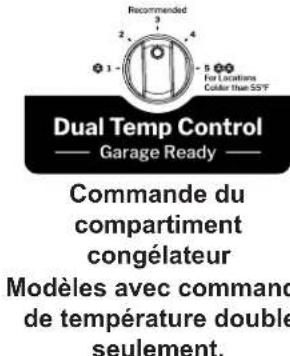

Les modèles avec commande de température double sont dotés d'une commande de congélateur réglable et ils peuvent fonctionner dans des endroits où la température ambiante se situe entre 38 et 110 °F (3,3 et 43,3 °C). Pour des températures ambiantes froides variant de 38 à 54 °F (3,3 à 12,2 °C), il faut régler le compartiment réfrigérateur à « 3 » pour empêcher les aliments de geler dans ce compartiment, et le congélateur à « 5 » pour empêcher les aliments de dégeler dans ce compartiment.
Réglage de la température ambiante froide
Mode Sabbat Union orthodoxe (OU) et Centre de congrès rabbin (CRC)
Ce réfrigérateur possède un mode OU ou CRC répondant aux normes établies par l'OU, le CRC et Halacha Tech en plus d'être entièrement homologué aux normes halacha les plus strictes. Le mode Sabbat exige que le bouton de commande et l'interrupteur de lampe soient activés simultanément. L'interrupteur de lampe est situé juste à la gauche du bouton de commande.
Pour entrer en mode Sabbat, tournez le bouton de commande à la position 5, puis maintenez enfoncé l'interrupteur de lampe. Interrupteur de lampe enfoncé, tournez le bouton de commande à la position 3. Une fois le bouton de commande à la position 3, relâchez l'interrupteur de lampe. Lorsque l'interrupteur de lampe est relâché, la lampe s'éteindra graduellement et le produit sera en mode Sabbat.
Pour quitter le mode Sabbat, tournez le bouton de commande à « OFF ». APRÈS 5 secondes, tournez le bouton sur le réglage (1 à 5) utilisé avant l'activation du mode Sabbat. Si l'on ne quitte pas le mode Sabbat manuellement, il se terminera automatiquement au bout de 96 heures. S'il y a coupure de courant au produit pendant le mode Sabbat, ce mode sera restitué une fois le courant rétabli. Le mode Sabbat ne désactive pas la machine à glaçons si elle est présente. La machine à glaçons doit être éteinte manuellement en déplaçant son interrupteur à la position OFF (arrêt). L'interrupteur se trouve sur la machine à glaçons dans le compartiment congélateur.

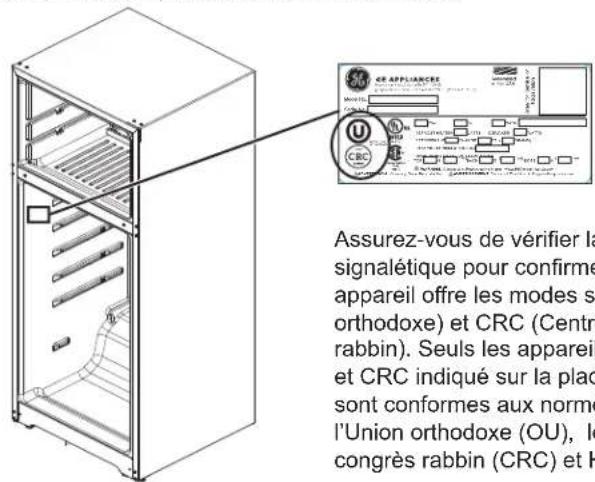

Assurez-vous de vérifier la plaque signalétique pour confirmer que votre appareil offre les modes Sabbat OU (Union orthodoxe) et CRC (Centre de congrès rabbin). Seuls les appareils avec ce logo OU et CRC indiqué sur la plaque signalétique sont conformes aux normes établies par l'Union orthodoxe (OU), le Centre de congrès rabbin (CRC) et Halacha Tech.
Clayettes du compartiment réfrigérateur
Les clayettes se placent à différents niveaux vous permettant de personnaliser l'espace de rangement. Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Clayettes pleine largeur
Quelques modèles sont équipés de tablettes en verre trempé fixes ou de tablettes fixes bimétalliques. Vous pouvez déplacer ces clayettes à un autre endroit du compartiment réfrigérateur.
Certains modèles possèdent une clayette coulissante métallique, une clayette en verre trempé fixe, une clayette anti-déversement ou deux clayettes fixes métalliques.
Tirez les tablettes de verre vers l'avant de façon que le verre repose également sur les rails latéraux. Pour les unités avec tablettes de verre, les positions de rail 2 et 4/5 sont recommandées.
ATTENTION
Ne nettoyez pas les clayettes ou les
couvercles en verre avec de l'eau tiède quand ceux-ci sont froids. Les clayettes et couvercles en verre peuvent se casser s'ils sont exposés à des changements soudains de température ou si vous les cognez ou les faites tomber. Le verre trempé est conçu pour se briser en petits morceaux en cas de casse.
Clayette - Soulevez l'extrémité arrêtée et tirez vers l'avant pour la retirer.

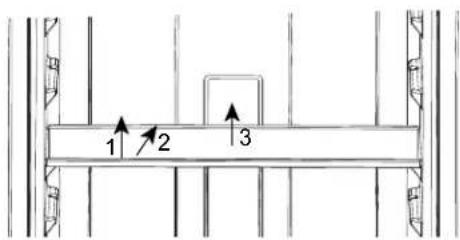

Clayette en verre - Soulevez le bord avant (1), poussez la tablette vers l'arrière (2), soulevez la tablette vers le haut et tirez vers l'avant (3) pour la retirer.

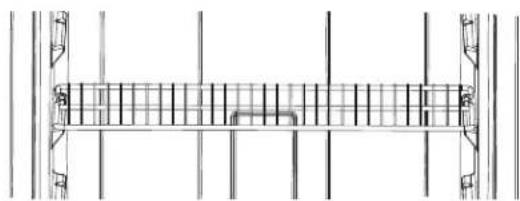

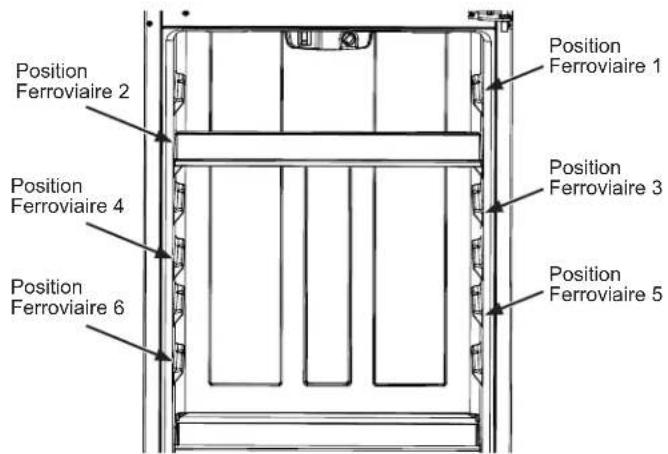

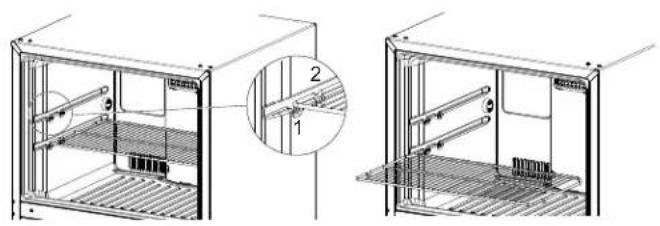

Clayettes du compartiment congélateur
Lorsqu'elles sont placées correctement sur leurs supports, les clayettes fixes se bloqueront avant de sortir complètement du congélateur et elles ne pencheront pas si vous y placez ou retirez des aliments.
Certains modèles sont dotés de tablettes en verre.
Pour vous assurer que la tablette fonctionne comme prévu, glissez-la jusqu'au point de détention le plus à l'arrêt :
Tablette en verre - Fente avant 1 - Tablette en broche (clayette) - Fente arrière 2
ATTENTION
Ne nettoyez pas les tablettes ou couvercles
en verre avec de l'eau chaude lorsqu'ils sont froids. Les tablettes et couvercles en verre peuvent se briser s'ils sont exposés à une variation de température soudaine, ou soumis à un impact s'ils sont heurtés ou échappés. S'ils se brisent, le verre trempé est conçu pour se fracturer en un grand nombre de petits éclats.
Bacs de rangement
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Bac à collation
Le bac à collation peut être placé à l'emplacement qui convient le mieux aux besoins de votre famille.
Bacs à légumes et à fruits
Lorsque l'eau s'accumule au fond des bacs, videz-les et essuyez-les.
Tiroir et couvercle
Enlèvement du bac de rangement
Vous pouvez enlever facilement les bacs en relevant légèrement les côtés lorsque le bac dépasse la position de butée.
Retrait du couvercle
- Enlevez les deux bacs.
- Placez vos mains à l'intérieur, poussez le dos du couvercle en verre vers le haut tout en le tirant vers l'arrière aussi loin que possible. Inclinez-le et enlevez-le. Évitez de nettoyer le couvercle en verre froid avec de l'eau chaude, car la grande différence de température peut le briser.
- Enlevez le cadre du bac (enlevez toujours le couvercle en verre avant d'enlever le cadre).
Soulevez le cadre des supports de chaque côté et derrière, tirez-le vers l'avant. Inclinez-le pour le retirer.
Pour remettre les bacs :
- Placez le cadre pour qu'il repose sur les supports de chaque côté et derrière.
- Replacez le couvercle en verre, en poussant fermement son bord frontal dans le profilé de cadre avant, puis déposez-le délicatement en place.
- Replacez les bacs.

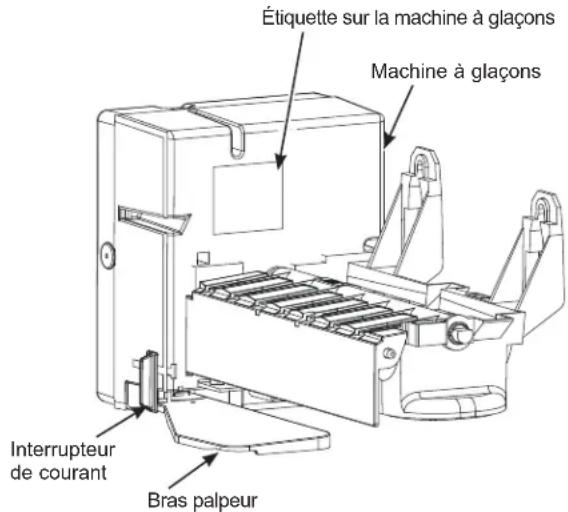

Machine à glaçons automatique (sur certains modèles)
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
MOYENNE
Raccordez l'appareil à une
alimentation d'eau potable seulement. Une alimentation d'eau froide est requise pour faire fonctionner la machine à glaçons et le pichet à remplissage automatique. La pression d'eau doit se situer entre 40 et 120 psi (275 à 827 kPa).
ATTENTION
Évitez tout contact avec les pièces mobiles
du mécanisme d'éjection ou l'élément chauffant (situé dans le bas de la machine à glaçons) qui libère les cubes. Ne placez pas les doigts ou les mains sur le mécanisme de production de glace automatique lorsque le réfrigérateur est branché à la prise électrique.
Un réfrigérateur nouvellement installé prend de 12 à 24 heures pour commencer à produire des glaçons.
La machine à glaçons produit sept glaçons par cycle, environ 70 à 100 glaçons par 24 heures, selon la température du compartiment de congélation, la température de la pièce, le nombre de fois que la porte est ouverte et les autres conditions d'utilisation.
Si vous utilisez votre réfrigérateur avant son raccordement à l'alimentation d'eau, réglez l'interrupteur à OFF (arrêt) ou déplacez le levier à la position STOP (vers le haut).
Dès que le réfrigérateur est relié à l'alimentation d'eau, placez l'interrupteur à la position ON (marche), déplacez le levier vers le bas.
Après avoir raccordé le réfrigérateur à l'alimentation d'eau, amenez le bras palpeur en position ON (marche) en bas.
Déplacez le levier à la position ON (vers le bas) ou déplacez l'interrupteur coulissant vers la position ON (marche). La machine à glaçons se remplit d'eau quand elle atteint -9°C (15°F). Un réfrigérateur nouvellement installé prend de 12 à 24 heures pour commencer à produire des glaçons.
Une fois que la machine à glaçons commence à produire de la glace, il peut s'écouler jusqu'à 48 heures avant que le bac ne se remplisse, tout dépendant du réglage de température et de la fréquence d'ouverture de la porte.
Un bourdonnement se fait entendre à chaque fois que la machine à glaçons se remplit d'eau.
REMARQUE : Jetez les premiers lots de glaçons pour permettre à la conduite d'eau de se purger.
Assurez-vous que rien ne gêne la course du bras palpeur.
Quand le bac se remplit jusqu'au niveau du bras palpeur, la machine à glaçons s'arrête de produire des glaçons.
Il est normal de trouver des glaçons qui soient soudés ensemble.
Si vous n'utilisez pas souvent vos glaçons, les vieux glaçons deviennent opaques, prenant un mauvais goût et rétrécissant.
Trousse accessoire de machine à glaçons
Si votre réfrigérateur n'est pas déjà équipé d'une machine à glaçons automatique, vous pouvez acheter une trousse accessoire de machine à glaçons.
Ce réfrigérateur est compatible avec les trousses de machine à glaçons IM-4D ou IM-6D. Pour le montage, reportez-vous aux instructions fournies avec la trousse.
IMPORTANT : Ce réfrigérateur requiert une machine à glaçons avec étiquette rouge. Voyez l'emplacement de l'étiquette ci-dessus sur la machine à glaçons. Si la machine à glaçons fournie avec votre trousse n'est pas munie d'une étiquette rouge, elle ne fonctionnera pas. Dans ce cas, veuillez composer le 833.4BODEWELL (au Canada le 800.561.3344) pour obtenir la machine à glaçons appropriée.
Entretien et nettoyage
Nettoyage de l'extérieur
ACIER INOXYDABLE RÉSISTANT AUX TRACES DE DOIGTS*, ACIER INOXYDABLE NOIR, ARDOISE, ARDOISE FONCÉE, PEINT - Surfaces extérieures, poignées de porte et garnitures
N'utilisez PAS de nettoyants pour acier inoxydable sur les surfaces de porte.
IMPORTANT : L'utilisation de produits inappropriés peut endommager le fini extérieur des modèles en acier inoxydable résistant aux traces de doigts. Veuillez suivre ces instructions et utiliser seulement les articles appropriés ci-dessous pour nettoyer les surfaces de votre électroménager.
| UTILISER NE PAS UTILISER |
| Sur tous les modèles: Linge ou éponge doux et propres | Linges abrasifs, éponges à récurer, tampons à récurer ou laine d'acier |
| Sur les modèles en inox résistant aux traces de doigs* et les modèles peints:Détergent doux mélangié à l'eau tiège | Poudres, liquides ou aérosols abrasifs Nettoyants pour fourAérosols pour fenêtre, ammoniac ou javellisant Nettoyants alcalinsNettoyants à base d'agrumes ou d'huile végétaleNettoyants pour acier inoxydableNettoyants acides ou à base de vinaigre |
| Sur les modèles en acier inoxydable:Détergent doux mélangié à l'eau tiège Nettoyants pour inox approvés; visitez le magasin de pièces GEAppliances pour des nettoyants pour inox approvés:GEAppliancesparts.com ou composez le 877.959.8688.Les nettoyants qui contiennent de l'acide oxalique tels queBar Keepers Friend Soft CleanserTM peuvent être utiliséspour éliminer la rouille, le ternissement et les petites taches sur les surfaces en acier inoxydable seulement. | Poudres, liquides ou aérosols abrasifsAérosols pour fenêtre ou ammoniacNettoyants à base d'agrumes ou d'huile végétaleNettoyants acides ou à base de vinaigreNettoyants pour fourNettoyants qui contiennent de l'acétone (propanone)Tout nettoyant avec AVERTISSEMENT concernant le contact avec du plastique |
*Nettoie aisément les taches légères et les traces de doigts.
REMARQUE : Ne laissez PAS un nettoyant pour acier inoxydable venir au contact de pièces en plastique telles que garnitures, quincaillerie de poignée ou doublures. Si un contact non intentionnel d'un nettoyant avec une pièce en plastique survient, nettoyez la pièce en plastique avec une éponge et un détergent doux mélangé dans l'eau chaude.
Nettoyage de l'intérieur
Pour aider à empêcher les odeurs, laissez une boîte ouverte de bicarbonate de soude dans les compartiments réfrigération et congélation.
Débranchez votre réfrigérateur avant de le nettoyer. Si ce n'est pas pratique, enlevez toute humidité au moyen d'une éponge ou d'un chiffon pour nettoyer autour des commutateurs, des lumières ou des réglages.
Utilisez une solution d'eau chaude et de bicarbonate de soude : 15 ml (soit une cuillère à soupe environ) de bicarbonate de soude dans 1 litre (soit une pinte) d'eau. Cette solution nettoie tout en neutralisant les odeurs. Rincez et séchez en essuyant.
Après avoir nettoyé les joints de porte, appliquez une mince couche de vaseline sur les joints du côté charnières afin de les empêcher de coller et de se déformer.
ATTENTION
Ne lavez pas les tablettes et couvercles en verre avec de l'eau chaude lorsqu'ils sont froids. Les tablettes et couvercles en verre peuvent se briser s'ils sont exposés à une variation de température soudaine, ou soumis à un impact s'ils sont heurtés ou échappés. S'ils se brisent, le verre trempé est conçu pour se fracturer en un grand nombre de petits éclats. Ne lavez aucune pièce en plastique du réfrigérateur au lave-vaisselle.
Écartement du réfrigérateur
Faites attention quand vous écartez votre réfrigérateur du mur. Vous pouvez endommager votre revêtement de plancher, en particulier s'il est matelassé ou s'il a une surface en relief.
Tournez les pieds de nivellement à chaque coin avant du réfrigérateur vers la gauche pour que les roulettes supportent le poids du réfrigérateur. Tirez le réfrigérateur en ligne droite et remettez-le en place en poussant en ligne droite. Vous pouvez endommager le revêtement de plancher ou votre réfrigérateur en le déplaçant latéralement.
Lorsque vous remettez en place votre réfrigérateur, assurez-vous de
ne pas le rouler sur le cordon d'alimentation ou la conduite d'eau de la machine à glaçons (sur certains modèles).
Après avoir remis le réfrigérateur en place en le faisant rouler, tournez les pieds vers la droite pour qu'ils supportent de nouveau le poids du réfrigérateur.
Remplacement des lampes
La lampe DEL est située dans le centre supérieur du compartiment réfrigérateur.
Un technicien agréé devra remplacer l'éclairage DEL.
Si ce composant doit être remplacé, composez le 1.800.432.2737 pour joindre le service GE Appliances aux États-Unis ou le 1.800.561.3344 au Canada.
Préparation de départ en vacances
Pour de longues vacances ou absences, enlevez tous vos aliments et débranchez votre réfrigérateur. Mettez le bouton de commande de la température en position OFF et nettoyez l'intérieur avec une solution de bicarbonate de soude, de 15 ml (une cuillère à soupe) de bicarbonate de soude pour 1 litre (une pinte) d'eau. Laissez les portes ouvertes.
Déplacez le levier à la position STOP (vers le haut) ou mettez l'interrupteur à la position OFF (arrêt) pour le modèle à interrupteur coulissant, et fermez l'arrivée d'eau du réfrigérateur.
Si la température risque de descendre en dessous du point de congélation, demandez à un technicien qualifié de purger votre système d'alimentation d'eau (sur certains modèles) pour empêcher des inondations pouvant occasionner des dégâts sérieux.
Préparation de déménagement
Fixez en place toutes les pièces mobiles, comme la grille, les clayettes et les tiroirs, à l'aide de ruban adhésif, pour empêcher tout dommage. À l'aide de ruban adhésif, fixez les portes sur la carrosserie pour empêcher les portes de s'ouvrir lors d'un déménagement. Assurez-vous que votre réfrigérateur soit en position droite pendant le déménagement.
Instructions d'installation Modèles 16, 17, 18, 19 et 22
Si vous avez des questions, appelez le 1.800.561.3344 ou visitez notre site web à l'adresse : electromenagersge.ca
AVANT DE COMMENCER
Veuillez lire toutes les directives attentivement.
- IMPORTANT - Conservez ces instructions pour l'inspecteur local.
- IMPORTANT - Respectez toutes les ordonnances et les codes locaux. Note à l'installateur - Assurez-vous de laisser ces instructions au consommateur. Note au consommateur - Conservez ces instructions pour référence future.
- Niveau de compétence - L'installation de cet appareil nécessite des compétences mécaniques de base. Temps d'installation - Installation du réfrigérateur : 15 minutes. Inversion du sens d'ouverture des portes : 15 minutes.
- L'installateur est responsable de bien installer ce réfrigérateur. Toute panne du produit due à une mauvaise installation n'est pas couverte par la garantie.
ALIMENTATION EN EAU DE LA MACHINE À GLAÇONS
(sur certains modèles)
Si le réfrigérateur est équipé d'une machine à glaçons, il devra être raccordé à une conduite d'eau froide. Vous pouvez acheter une trousse d'alimentation en eau GE Appliances (contenant la tuyauterie, le robinet d'arrêt, les joints et les instructions) chez votre revendeur ou en vous adressant à notre site Web à l'adresse electromenagersge.ca ou à notre service de Pièces et accessoires au numéro de téléphone 1.800.661.1616.
EMPLACEMENT DU RÉFRIGÉRATEUR
- N'installez jamais votre réfrigérateur dans un emplacement où la température ambiante sera inférieure à 12,7 °C (55 °F). Il ne se mettra pas en marche suffisamment souvent pour maintenir des températures convenables. Les modèles dotés d'une commande réglable dans le compartiment congélateur peuvent être installés à des températures égales mais non inférieures à 3,3 °C (38 °F).
- N'installez pas le réfrigérateur dans un endroit où la température ambiante sera supérieure à 43,3 °C (110 °F), il ne fonctionnera pas correctement.
- N'installez pas le réfrigérateur dans un endroit exposé à l'eau (pluie, etc.) ou directement aux rayons solaires.
- Installez votre réfrigérateur sur un plancher suffisamment solide pour le porter lorsqu'il est plein.
DÉGAGEMENTS
Prévoyez les dégagements suivants pour faciliter l'installation, la bonne circulation d'air et les raccordements de plomberie et d'électricité.
Côtés : 1/8" (3 mm) - Dessus : 25 mm (1 po) - Arrière : 50 mm (2 po) Modèles 18, 19 et 22 pi³ · Arrière : 25 mm (1 po) Modèles 16 et 17 pi³

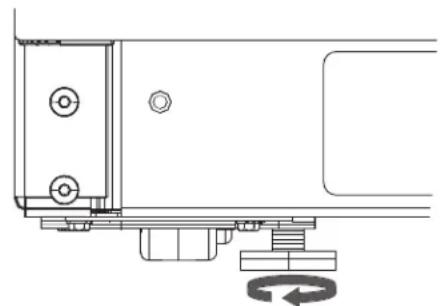

ROULETTES ET PIEDS DE NIVELLEMENT
Les pieds de nivellement situés à proximité des coins avant du réfrigérateur sont réglables. Ils maintiennent fermement le réfrigérateur en place et l'empêchent de bouger lors de l'ouverture des portes. Les pieds de nivellement doivent être réglés de sorte que l'avant du réfrigérateur soit suffisamment relevé pour que les portes se ferment facilement lorsqu'elles se trouvent à mi-parcours.
Installez les pieds de nivellement vers la droite pour relever le réfrigérateur, vers la gauche pour l'abaisser.
Les roulettes situées à proximité des pieds de nivellement vous permettent de déplacer le réfrigérateur du mur pour le nettoyage.
Tournez les pieds vers la gauche jusqu'à ce que le poids du réfrigérateur soit transféré sur les roulettes. Après avoir remis le réfrigérateur en place, tournez les pieds vers la droite jusqu'à ce qu'ils supportent le poids du réfrigérateur.
INSTALLATION DE LA CONDUITE D'EAU (sur certains modèles)
AVANT DE COMMENCER
Nous recommandons les trousses d'alimentation d'eau en cuivre WX8X2, WX8X3, WX8X4, selon le montant de conduite dont vous avez besoin. Nous approuvons les conduites d'eau en matière plastique SmartConnect Refrigerator Tubing (WX08X10006, WX08X10015 et WX08X10025).
Si vous installez un système d'eau GE Appliances Reverse Osmosis dans votre réfrigérateur, la seule installation approuvée est celle de la trousse GE Appliances RVKIT. Pour les autres systèmes d'osmose de l'eau, suivez les recommandations du fabricant.
Cette installation de conduite d'eau n'est pas garantie par le fabricant de réfrigérateur ou de machine à glaçons. Suivez soigneusement ces instructions pour minimiser le risque de dommages onéreux d'inondation.
Les coups de bélier (eau qui donne des coups dans les tuyaux) dans la tuyauterie de la maison peuvent occasionner des dommages aux pièces de votre réfrigérateur, ainsi que des fuites ou des inondations. Appelez un plombier certifié pour corriger les coups de bélier avant d'installer la conduite d'eau de votre réfrigérateur.
Pour prévenir toute brûlure et tout dommage à votre réfrigérateur, ne branchez jamais la conduite d'eau à une canalisation d'eau chaude.
Si vous utilisez votre réfrigérateur avant de raccorder la conduite d'eau, assurez-vous que l'interrupteur de courant de la machine à glaçons se trouve à la position OFF (arrêt) (modèles à interrupteur) ou que le bras palpeur se trouve à la position OFF (arrêt).
N'installez jamais les tuyaux de la machine à glaçons dans des endroits où la température risque de descendre en dessous du point de congélation.
Si vous utilisez un outil électrique (comme une perceuse électrique) pendant l'installation, assurez-vous que l'isolement ou le câblage de cet outil empêche tout danger de secousse électrique.
Vous devez procéder à toutes vos installations conformément aux exigences du code local de plomberie.
AVERTISSEMENT
Le raccordement doit se faire à
une alimentation d'eau potable seulement.
CE DONT VOUS AUREZ BESOIN
- Tuyaux en cuivre ou trousse SmartConnect™ Refrigerator Tubing, diamètre extérieur de 1/4 po pour brancher le réfrigérateur à l'alimentation d'eau. Si vous utilisez un tuyau en cuivre, assurez-vous que les deux extrémités du tuyau soient coupées bien droit.
Pour connaître la longueur de tuyau dont vous aurez besoin : mesurez la distance qui va du robinet d'eau situé derrière le réfrigérateur jusqu'au tuyau d'alimentation d'eau. Ajoutez 1,8 m (6 pieds). Assurez-vous qu'il y ait assez de tuyau en trop (environ 1,8 m [6 pieds] enroulés deux fois en cercles d'environ 25 cm [10 po] de diamètre) pour vous permettre de décoller le réfrigérateur du mur après l'installation.
CE DONT VOUS AUREZ BESOIN (suite)
Les trousses SmartConnect™ Refrigerator Tubing sont disponibles dans les dimensions suivantes :
2,4 m (8 pi) - WX08X10006
4,6 m (15 pi) - WX08X10015
7,6 m (25 pi) - WX08X10025
Assurez-vous que votre trousse ait au moins 1,8 m (6 pieds) comme indiqué ci-dessus.
NOTE : Les seuls tuyaux en matière plastique approuvés par GE Appliances sont ceux qui sont fournis dans les trousses SmartConnect™ Refrigerator Tubing. N'utilisez jamais un autre tuyau en matière plastique, car le tuyau d'alimentation d'eau est tout le temps sous pression. Certaines catégories de tuyaux en matière plastique peuvent devenir cassants avec l'âge et peuvent se fendre, en occasionnant des dommages d'inondation dans votre maison.
- Vous pouvez acheter une trousse d'alimentation d'eau GE Appliances (contenant un tuyau, un robinet d'arrêt et les joints écumés ci-dessous) chez votre distributeur local ou en le commandant au service de pièces et accessoires.
- Une alimentation d'eau froide. La pression de l'eau doit être entre 20 et 120 p.s.i. (138-827 kilopascals).
- Une perceuse électrique.
- Une clé de 1/2 po ou une clé anglaise.
- Un tournevis à lame plate et un tournevis Phillips.
- Deux écrous à compression d'un diamètre extérieur de 1/4 po et deux bagues (manchons)—pour brancher le tuyau en cuivre au robinet d'arrêt et au robinet d'eau du réfrigérateur.
OU BIEN
- Si vous utilisez une trousse SmartConnect™ Refrigerator Tubing, les garnitures nécessaires sont déjà montées sur le tuyau.
- Si votre canalisation d'eau actuelle a un raccord évasé à une extrémité, vous aurez besoin d'un adaptateur (que vous trouverez dans votre magasin de matériel de plomberie) pour brancher le tuyau d'eau au réfrigérateur, OU BIEN vous pouvez couper le raccord évasé à l'aide d'un coupe-tube, puis utiliser un raccord à compression. Ne coupez jamais l'extrémité finie d'un tuyau de la trousse SmartConnect™ Refrigerator Tubing.
- Un robinet d'arrêt pour brancher le tuyau d'eau froide. Le robinet d'arrêt doit avoir une entrée d'eau avec un diamètre intérieur minimal de 0,45 cm (5/32 po) au point de jonction avec LA CONDUITE D'EAU FROIDE. Des robinets d'arrêt à étrier sont souvent inclus dans
les trousses d'alimentation d'eau. Avant d'acheter, assurez-vous que le robinet à étrier se conforme à vos codes de plomberie locaux.
INSTALLATION DE LA CONDUITE D'EAU (SUITE)
AVANT DE COMMENCER
Lisez soigneusement chaque étape avant
AVERTISSEMENT
Pour réduire
le risque de choc électrique ou de blessure durant l'installation, vous devez d'abord débrancher le réfrigérateur avant de procéder. L'omission de suivre ces instructions pose un risque de choc électrique.
1 FERMEZ L'ALIMENTATION PRINCIPALE D'EAU ET DÉBRANCHEZ LE RÉFRIGÉRATEUR
Ouvrez le robinet le plus proche en sens inverse des aiguilles d'une montre suffisamment longtemps pour purger le tuyau.
2 CHOIX DE L'EMPLACEMENT DU ROBINET
Choisissez, pour le robinet, un emplacement facilement accessible. Il vaut mieux le brancher de côté à un tuyau vertical. Si vous devez le brancher à un tuyau horizontal, faites le branchement en haut ou de côté, plutôt qu'en bas du tuyau, pour éviter de recevoir des sédiments du tuyau d'alimentation d'eau.
3 PERCEZ UN TROU POUR LE ROBINET
Percez un trou de 1/4 po dans le tuyau d'eau, à l'aide d'un foret dur. Enlevez toute barbure due au perçage
du trou dans le tuyau. Faites attention de ne pas laisser de l'eau couler dans votre perceuse électrique. Si vous ne percez pas un trou de 1/4 po, vous obtiendrez une alimentation d'eau réduite et des glaçons plus petits.

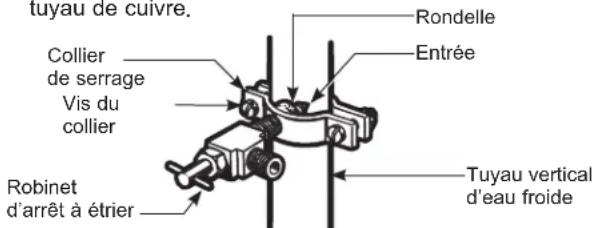

Fixez le robinet d'arrêt au tuyau d'eau froide à l'aide du collier de serrage.
Serrez les vis du collier jusqu'à ce que la rondelle d'étanchéité commence à enfler.
NOTE: Ne serrez pas trop. Vous risquez d'écraser le tuyau de cuivre.
5 ACHEMINEZ LE TUYAU
Acheminez le tuyau d'eau froide jusqu'au réfrigérateur.
Faites passer le tuyau par un trou percé dans le mur ou le plancher (derrière le réfrigérateur ou au niveau de l'armoire de cuisine adjacente), aussi près du mur que possible.
NOTE : Assurez-vous qu'il y ait assez de tuyau en trop (environ 1,8 m [6 pieds] enroulé deux fois en cercles d'environ 25 cm [10 po] de diamètre) pour vous permettre de décoller le réfrigérateur du mur après l'installation.
6 BRANCHEMENT AU ROBINET
Placez un écrou de compression et une bague (manchon) à l'extrémité du tuyau et branchez-les au robinet d'arrêt.
Assurez-vous que le tuyau soit bien inséré dans le robinet. Serrez fort l'écrou de compression.
Pour le tuyau en matière plastique d'une trousse SmartConnect™ Refrigerator Tubing, insérez l'extrémité moulée du tuyau dans le robinet d'arrêt et serrez l'écrou de compression à la main, puis serrez d'un autre demi-tour avec une clé. Si vous serrez trop fort, vous pouvez occasionner des fuites.
7 PURGEZ LE TUYAU
Ouvrez le robinet d'alimentation principale d'eau dans le sens inverse des aiguilles d'une montre et purgez le tuyau jusqu'à ce que l'eau soit claire.
Fermez l'eau au niveau du robinet d'eau après écoulement d'environ 1 litre (1 quart) d'eau par le tuyau.
INSTALLATION DE LA CONDUITE D'EAU (SUITE)
8 BRANCHEZ LE TUYAU À VOTRE RÉFRIGÉRATEUR
NOTES :
- Avant de brancher le tuyau à votre réfrigérateur, assurez-vous que le cordon d'alimentation électrique du réfrigérateur ne soit pas branché à la prise murale.
- Nous vous recommandons de déposer un filtre à eau (GXRLQ, disponible sur gewaterfilters.com ou au 800.661.1616) si votre alimentation d'eau contient du sable ou des particules qui peuvent boucher la grille du robinet d'eau de votre réfrigérateur. Installez-le sur la conduite d'eau près de votre réfrigérateur. Si vous utilisez une trousse SmartConnect™ Refrigerator Tubing, vous aurez besoin d'un tuyau additionnel (WX08X10002) pour brancher le filtre. Ne coupez jamais un tuyau en matière plastique pour installer votre filtre.
Afin de réduire le risque
de mort ou de décharge électrique, vous devez suivre les instructions suivantes :
- Débranchez le réfrigérateur avant de retirer quelque panneau que ce soit. N'endommagez aucun fil lors du retrait du panneau.
- Replacez toutes les pièces et tous les panneaux avant de rebrancher le réfrigérateur.
Enlevez le couvercle d'accès. Enlevez le capuchon en matière plastique flexible ou le capuchon du vis du robinet d'arrêt d'eau (branchement du réfrigérateur) et jetez-le. Placez l'écrou de compression et la bague (manchon) à l'extrémité du tuyau comme l'indique l'illustration. Si vous utilisez une trousse SmartConnect™ Refrigerator Tubing, les écrous sont déjà sur le tuyau. Insérez l'extrémité du tuyau dans le branchement du robinet d'arrêt d'eau, le plus loin possible. Tout en tenant le tuyau, serrez le raccord. Si vous utilisez un tuyau en matière plastique d'une trousse SmartConnect™ Refrigerator Tubing, insérez l'extrémité moulée du tuyau dans le robinet d'arrêt et serrez l'écrou de compression à la main, puis serrez d'un autre tour avec une clé. Si vous serrez trop fort, vous pouvez occasionner des fuites. Fixez le tuyau au collier fourni pour le tenir en position verticale. Il est possible que vous ayez à disjoindre le collier.
RISQUE DE DÉCHARGE
ÉLECTRIQUE
Fixez le collier de serrage dans le trou présent seulement. NE PERCEZ PAS dans le réfrigérateur.

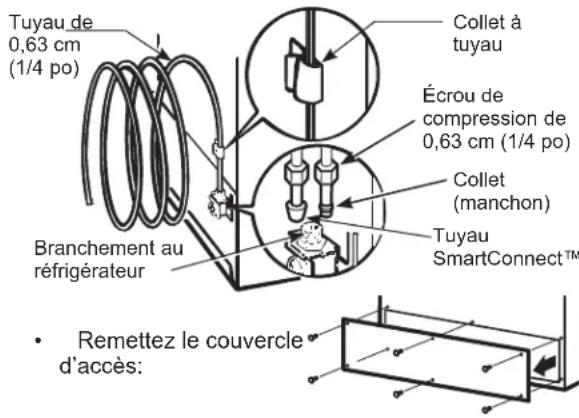

8 BRANCHEZ LE TUYAU À VOTRE RÉFRIGÉRATEUR (Suite)
9 FERMEZ L'EAU AU NIVEAU DU ROBINET D'ARRÊT
Branchez le réfrigérateur.
Disposez la spirale de tuyau en cuivre de manière à ce qu'elle ne vibre pas contre l'arrière de votre réfrigérateur ou contre le mur. Mettez votre réfrigérateur à sa place contre le mur en le poussant.
11 METTEZ EN MARCHE LA MACHINE À GLAÇONS
Déplacez le levier à la position ON (vers le bas) ou déplacez l'interrupteur coulissant vers la position ON (marche). La machine à glaçons ne se met en marche que lorsqu'elle atteint une température de
fonctionnement
de -9°C (15°F)
ou moins. Elle
commence immédiatement à fonctionner.
Interrupteur d'alimentation
Modèle de commutateur de puissance
Placez la fixation de poignée dans le trou sur les portes du congélateur et du réfrigérateur. Les fixations correspondent au côté poignée (le côté opposé à la charnière).
1B POIGNÉE EN ACIER INOXYDABLE
À l'aide de la vis, fixez le manchon en plastique sur les deux portes, congélateur et réfrigérateur. Les fixations correspondent au côté poignée (le côté opposé à la charnière).
2 INSTALLATION DE LA POIGNÉE
- Fixez la poignée sur la porte du congélateur en la glissant vers le haut sur le manchon en plastique ou à l'aide des vis dans le bas de la poignée.
- Fixez la poignée sur la porte du réfrigérateur en la glissant vers le bas sur le manchon en plastique ou à l'aide des vis dans le haut de la poignée.
REMARQUE : Assurez-vous de retirer la pellicule avant de poser la poignée, le cas échéant.
Pour poignées en acier inoxydable seulement
Ne retirez pas la pellicule qui recouvre la surface de contact de la porte illustrée sur la photo. Cette pellicule protège la surface de la porte contre le contact direct avec la poignée.
3 ÉCUSSON ET LE BOUCHON D'INSTALLATION *
- Placez un bouchon sur le côté opposé de la porte du réfrigérateur, de l'autre côté de la poignée.
- Retirez la doublure sur l'endos de l'écusson GE Appliances et placez délicatement celui-ci dans le trou à l'opposé de la poignée de la porte du congélateur. Assurez-vous d'orienter l'écusson correctement avant de l'appliquer sur la porte.
- REMARQUE : Sur certains modèles avec poignées en creux, un gabarit pour bien situer l'écusson est fourni avec le produit. Si vous avez acheté un modèle avec poignées en creux sans écusson installé à l'usine, suivez les instructions imprimées sur le gabarit pour des détails.
Bouchon
INVERSION DE L'OUVERTURE DES PORTES
AVERTISSEMENT
Suivez toutes les étapes pour
inverser le sens d'ouverture de porte. L'omission de suivre ces instructions, de ne pas utiliser toutes les pièces, ou le serrage excessif des vis, peuvent causer la chute de la porte et occasionner des blessures ou des dommages à la propriété.
NOTES IMPORTANTES
Pour inverser le sens d'ouverture des portes :
- Lisez toutes les directives avant de commencer.
- Manipulez les pièces avec précaution pour éviter de rayer la peinture.
- Placez les vis avec leurs pièces associées pour éviter de les perdre.
- Posez les portes sur un plan de travail qui ne risque pas de rayer la peinture.
IMPORTANT : Une fois commencée l'inversion du sens d'ouverture des portes, ne déplacez jamais votre réfrigérateur avant d'avoir terminé.
Ces directives s'appliquent à l'inversion des charnières du côté droit au côté gauche. Si vous voulez remettre les charnières à droite, suivez les mêmes directives en inversant toutes les références aux côtés gauche et droit.
ATTENTION
Portes pesantes
Les portes des compartiments réfrigérateur et congélateur sont lourdes. Utilisez les deux mains pour immobiliser les portes avant le soulèvement.
OUTILS REQUIS
Tournevis Phillips
Tourne-écrou à douille de 3/8 po (optionnel)
Clé ouverte de 5/16 po (optionnel)
Ruban-cache
Couteau à mastiquer ou tournevis à lame mince (optionnel)
Clé Allen (modèles à poignée en acier inoxydable)
1 AVANT DE COMMENCER
1.1 Débranchez le réfrigérateur. 1.2 Videz tous les balconnets y compris le compartiment laitier.
ATTENTION
Ne laissez pas tomber la porte sur la butée de porte, cela pourrait l'endommager.
ENLÈVEMENT DE LA PORTE DU CONGÉLATEUR
2.1 Maintenez la porte fermée avec du ruban à masquer. 2.2 Enlevez les vis qui retiennent la charnière supérieure à la caisse.
2.3 Enlevez la charnière en la soulevant pour libérer l'axe de charnière du trou sur le dessus de la porte et mettez-la de côté avec ses vis. 2.4 Retirez le ruban adhésif. Soulevez la porte pour la dégager de l'axe de charnière central. 2.5 Placez la porte sur une surface anti-égratignure avec la surface extérieure vers le haut. 2.6 Déplacez les 2 vis depuis le côté opposé de la carrosserie jusqu'aux trous de vis laissés libres par le retrait de la charnière supérieure.
Instructions d'installation
INVERSION DE L'OUVERTURE DES PORTES (SUITE)
AVERTISSEMENT
Suivez toutes les étapes pour
inverser le sens d'ouverture de porte. L'omission de suivre ces instructions, de ne pas utiliser toutes les pièces, ou le serrage excessif des vis, peuvent causer la chute de la porte et occasionner des blessures ou des dommages à la propriété.
3
ENLÈVEMENT DE LA PORTE DU RÉFRIGÉRATEUR
3.1 Maintenez la porte fermée avec du ruban à masquer.

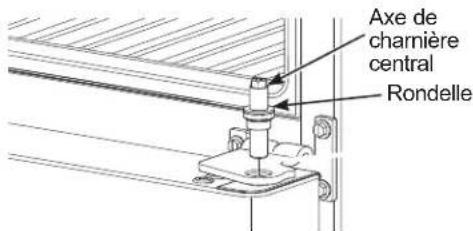

3.2 Dévissez l'axe de charnière central et retirez-le de son logement. Veillez à ne pas perdre la charnière centrale et la rondelle.

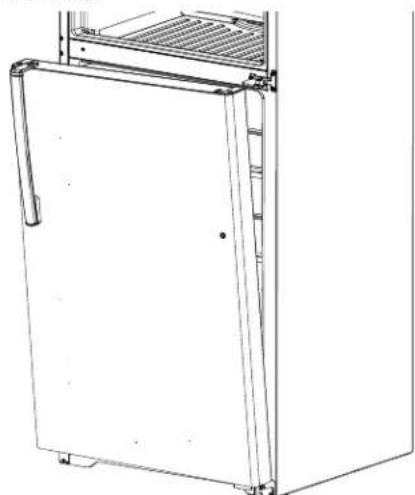

3.3 Enlevez le ruban et inclinez la porte en l'éloignant de la caisse. Relevez la porte de l'axe dans le support de charnière inférieure (si la rondelle en plastique colle au bas de la porte, replacez-la sur la charnière).
3.4 Placez la porte avec l'extérieur vers le haut sur une surface anti-égratignure.
4
INVERSION DE LA QUINCAILLERIE
4.1 Intervertissez la charnière et les vis de la droite supérieure avec les vis de la gauche supérieure. Ne serrez pas les vis du côté charnière.
NOTA : Certaines charnières sont dotées de 4 trous. Les trous que vous utilisez pour l'installation dépendent du côté où vous posez la charnière.
Une installation correcte exige que le bord extérieur de la charnière soit parallèle au bord de la carrosserie.
4.2 Enlevez les trois vis qui fixent la charnière centrale à la carrosserie. 4.3 Déplacez les trois vis depuis le côté opposé de la carrosserie jusqu'aux trous de vis laissés libres par le retrait de la charnière centrale.
4.4 Reposez la charnière centrale avec les trois vis du côté gauche de la carrosserie. NOTE : La charnière centrale doit être retournée comme illustrée lorsqu'elle est montée du côté gauche.
4.5 Enlevez les vis qui fixent la charnière inférieure à la carrosserie. Déplacez la charnière inférieure depuis la droite jusqu'au côté gauche de la carrosserie. Déplacez l'axe de charnière sur le côté opposé de la charnière et réinsérez les vis.
INVERSION DE L'OUVERTURE DES PORTES (SUITE)
INVERSION DES POIGNÉES DE PORTE
5.1. Enlevez les vis de la poignée dans le haut de la porte réfrigérateur. Enlevez les vis de la poignée dans le bas de la porte congélateur. 5.2. Enlevez la poignée de la porte réfrigérateur en la glissant vers le haut pour la dégager de la fixation (poignée en plastique) ou du manchon en plastique (poignée en acier inoxydable). Enlevez la poignée de la porte congélateur en la glissant vers le bas pour la dégager de la fixation (poignée en plastique) ou du manchon en plastique (poignée en acier inoxydable). 5.3. Inversez la position de la fixation de poignée et du manchon en plastique et insérez le bouchon sur le devant de la porte. 5.4. Déplacez les bouchons dans le haut et le devant de la porte pour boucher les trous inoccupés. 5.5. Déplacez la butée de porte dans le bas de la porte. 5.6. Fixez la poignée sur la porte réfrigérateur en la glissant vers le bas sur la fixation (poignée en plastique) ou le manchon en plastique (poignée en acier inoxydable) et à l'aide des vis dans le haut de la poignée. 5.7. Fixez la poignée sur la porte congélateur en la glissant vers le haut sur la fixation (poignée en plastique) ou le manchon en plastique (poignée en acier inoxydable) et à l'aide des vis dans le bas de la poignée. 5.8. Fixez l'écusson sur la porte congélateur du côté opposé de la poignée.
REMISE EN PLACE DES PORTES

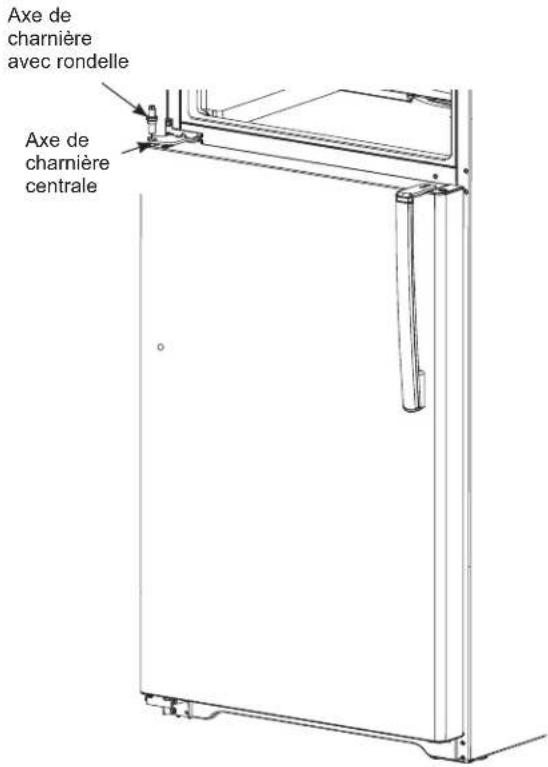

6.1 Remise en place de la porte du réfrigérateur

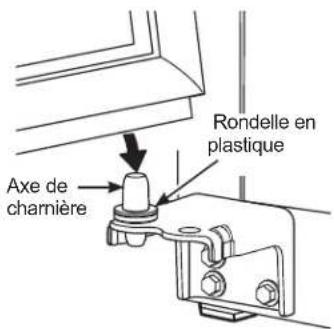

6.1.1 Abaissez la porte du compartiment réfrigérateur sur l'axe de charnière inférieur. Assurez-vous que la rondelle est en place sur l'axe.
6.1.2 Inclinez la porte vers la carrosserie. Lorsque la porte arrive en position, alignez le logement dans la porte sur le trou dans la charnière centrale. Placez l'axe de charnière central dans le trou de la charnière centrale, puis serrez. Assurez-vous que la rondelle se trouve sur le dessus de l'axe.
Instructions d'installation
INVERSION DE L'OUVERTURE DES PORTES (SUITE)
REMISE EN PLACE DES PORTES (suite)
6.2 Remise en place de la porte du congélateur 6.2.1 Placez la porte du congélateur sur l'axe de charnière centrale. Assurez-vous que la rondelle est en place sur l'axe.
6.2.2 Inclinez la porte vers la carrosserie, en soulevant la charnière supérieure de façon que l'axe s'insère dans le logement dans le haut de la porte. 6.2.3 Supportez la porte du congélateur à l'aide du bloc en styromousse livré avec l'appareil tout en serrant les vis de charnière supérieure. La porte sera légèrement inclinée vers le haut au-dessus du haut de la carrosserie et l'espace entre les portes est uniforme à travers l'avant.
6.2.4 Serrez les vis de la charnière supérieure. Ne serrez pas ces vis excessivement. Serrez-les jusqu'au bout, puis d'un autre demi-tour.

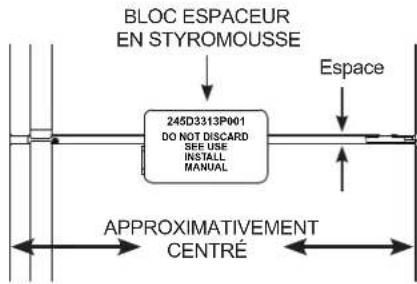

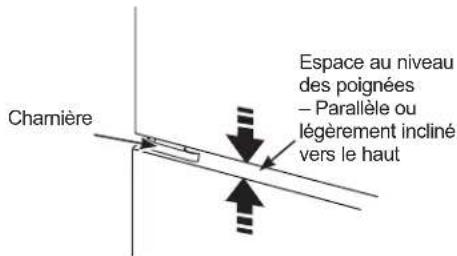

6.2.5 Retirez le bloc en styromousse et vérifiez l'espace. Répétez les étapes 6.2.3 et 6.2.4 jusqu'à ce que l'alignement de porte souhaité soit atteint.
Bruits normaux de fonctionnement
Les nouveaux réfrigérateurs n'émettent pas les mêmes sons que les anciens. Les réfrigérateurs modernes comportent davantage de fonctions et utilisent une technologie plus récente.
Entendez-vous ce que j'entends ? Ces bruits sont normaux.
Le nouveau compresseur HUMMM... à rendement élevé peut fonctionner plus longtemps et plus vite que votre ancien réfrigérateur et vous pouvez entendre un son modulé ou un bourdonnement aigu pendant son fonctionnement. - Vous pouvez entendre un sifflement lorsque les portes se ferment. Cela vient de l'équilibrage de pression dans le réfrigérateur.
CLICS, CLAQUEMENTS, CRAQUEMENTS et GRÉSILLEMENTS
- Vous pouvez entendre des craquements ou des claquements lorsque le réfrigérateur est branché pour la première fois. Cela se produit lorsque le réfrigérateur se refroidit à la bonne température. Le compresseur peut causer un clic ou un grésillement lors de la tentative de redémarrage (cela peut prendre 5 minutes). L'expansion et la contraction des serpentins de refroidissement pendant et après le dégivrage peuvent causer un craquement ou un claquement. Sur les modèles équipés d'une machine à glaçons, après un cycle de fabrication de glaçons, vous pouvez entendre les glaçons tomber dans le bac.
OUR
- Vous pouvez entendre les ventilateurs tourner à haute vitesse. Cela se produit lorsque le réfrigérateur vient d'être branché, lorsque les portes sont ouvertes fréquemment ou lors de l'ajout d'une grande quantité d'aliments dans les compartiments congélateur ou réfrigérateur. Les ventilateurs permettent de maintenir les bonnes températures.
BRUITS D'EAU
Le passage de l'agent frigorifique dans les serpentins de refroidissement du congélateur peut être accompagné d'un gargouillement semblable à celui de l'eau en ébullition. L'eau tombant sur l'objet chauffant de dégivrage peut faire un bruit de grésillement, de claquement ou de bourdonnement pendant le cycle de dégivrage. Un bruit de suintement d'eau peut être entendu pendant le cycle de dégivrage lorsque la glace de l'évaporateur fond et tombe dans le bac de récupération. Fermer la porte peut causer un gargouillement en raison de l'équilibrage de pression.
Conseils de dépannage... Avant de faire un appel de service
Économisez temps et argent ! Consultez d'abord les tableaux des pages suivantes et vous pourriez vous éviter un appel de service. Au besoin, vous pouvez programmer un appel de service en nous visitant sur bodewell.com/schedule-repair-service ou en composant le 833-4BODEWELL. Au Canada, visitez Electromenagersge.ca ou composez le 800.561.3344.
Vérité ou mythe
| Vérité ou mythe? Répondence Explication |
| La machine à glaçons automatique produit de la glace lorsque le réfrigerateur est branché dans une prise électrique. | MYTHE |
| Je n'observerai jamais de givre à l'intérieur du compartmentement conge-lateur. | MYTHE |
| Les poignées de la portedu réfrigerateur peuvent se serrer facilement. | VÉRITÉ |
| Une fois démarrée, la machine à glaçons a gaspillé 24 heures de production de glace. | VÉRITÉ |
| La portodoujours être enlevée lors de l'installation. | MYTHE |
| Il est possible d'ajuster les roulettes arrêté. | MYTHE |
| N'importe quel nettoyant tout usage peut servir à nettoyer le réfrigerateur. | MYTHE |
| Un nettoyage et un entretien réguliers prolongeront la durée de vie des joints d'échéété. | VÉRITÉ |
| À la livraison, les portes peuvent compterer une pellicule protectrice qui doit être retiree avant l'utilisation. | VÉRITÉ |
| Vous avez d'autres questions? Pour plus de renseignements sur votre réfrigerateur ou d'autres electroménagers GE, veuillez visiter le electromagnersge.ca. |
Garantie limitée du réfrigérateur
Pour les clients des États-Unis, toutes les réparations en vertu de la garantie sont fournies par nos Centres de Service d'Usine ou par un technicien autorisé Customer Care. Pour prévoir une réparation, consultez notre site electromenagersge.ca ou appelez le 833-4BODEWELL. Veuillez avoir votre numéro de série et votre numéro de modèle à portée de main lorsque vous appelez pour obtenir un service. Au Canada, appelez le 800.561.3344.
Pour le diagnostic, la réparation de votre réfrigérateur peut nécessiter l'utilisation du port de données embarqué. Celui-ci permet au technicien de réparation GE Appliances de diagnostiquer rapidement des problèmes avec cet appareil. Il permet également à GE Appliances d'améliorer ses produits en fournissant à ces derniers des informations sur tout appareil. Si vous ne voulez pas que les données de cet appareil soient envoyées à GE Appliances, veuillez demander à ce technicien de NE PAS soumettre les données à GE Appliances pendant la réparation.
| Pendant la période de : | GE Appliances replacera |
| Un An
A compter de la date d'achat initial | Toute piece du réfrigérateur qui s'avère défectueuse en raison d'un défaut de matériel ou de fabrication. Pendant la validité de la presente garantie limitée d'un an, GE fournira également gratuitement la main d'oeuvre et le service pour réparer la piece défectueuse. |
| Trente Jours
(Filtre à eau, si inclus) A compter de la date d'achat initial | Toute piece du une cartouche de filtre à eau qui s'avéré défectueuse en raison d'un défaut de matériel ou de fabrication. Pendant la validité de la presente garantie limitée de 30 jours, nous fournirons gratuitement une cartouche de filtre à eau. |
Ce qui n'est pas couvert :
- Les déplacements à votre domicile pour vous expliquer l'utilisation de ce produit. Une installation, livraison ou maintenance défectueuse.
- Une panne du produit par abus d'utilisation, par mauvaise utilisation, par modification ou s'il a été utilisé dans un but autre que celui pour lequel il a été fabriqué. Détérioration des aliments. Le remplacement des fusibles ou le réenclenchement du disjoncteur du domicile. Les dommages causés après la livraison. Le remplacement de la cartouche filtrante, si incluse, à cause d'une pression d'eau en dehors de la gamme de fonctionnement recommandée ou à cause d'une concentration excessive de sédiments dans l'eau d'alimentation. Le remplacement des ampoules, si incluses, ou la cartouche filtrante, si incluse, et dans des conditions
autres que celles susmentionnées.
Tout dommage causé par accident, incendie, inondation ou une catastrophe naturelle. Tout dommage fortuit ou indirect causé par des défauts éventuels de cet appareil. Le service s'il est impossible d'avoir accès au produit. Dommages causés par l'utilisation d'un contrôle qui n'est pas de marque GE Appliances. - Les dommages à la finition, tels que rouille de surface, ternissement ou petites taches, non signalés dans un délai de 48 heures suivant la livraison. - Les produits n'étant pas défectueux, brisés ou qui fonctionnent selon la description du manuel du propriétaire. Dommage causé par le fonctionnement à vide sans alimentation d'eau de la machine à glaçons.
EXCLUSION DES GARANTIES TACITES - Votre recours exclusif est l'échange du produit suivant les modalités de la Garantie Limitée. Toutes garanties tacites, y compris les garanties de valeur marchande ou d'adéquation à des fins particulières, sont limitées à une durée d'un an ou à la durée la plus courte autorisée par la loi.
Pour les clients des États-Unis : Cette garantie limitée est étendue à l'acheteur d'origine et aux propriétaires suivants pour tout produit acheté pour une utilisation domestique aux États-Unis. Si le produit est installé dans une région où ne se trouve aucun réparateur autorisé GE Appliances, vous devrez peut-être assumer les frais de transport ou apporter l'appareil à un centre de service autorisé GE Appliances. En Alaska, cette garantie limitée exclut le coût d'expédition ou de dépannage à votre domicile. Certains états n'acceptent pas d'exclusion ou de limites aux dommages indirects consécutifs. Certains droits particuliers vous sont dévolus en vertu de la présente garantie limitée et peuvent s'accompagner d'autres droits qui varient selon votre lieu de résidence. Pour connaître vos droits juridiques, veuillez consulter le bureau local ou le bureau d'État des affaires aux consommateurs ou le Procureur Général de votre état.
Garant : États-Unis : GE Appliances, a Haier company, Louisville, KY 40225
Au Canada (incluant la province de Québec) :
Cette garantie limitée s'étend à l'acheteur initial et à tous les propriétaires ultérieurs pour les produits achetés au Canada, y compris au Québec, et qui sont destinés à un usage domestique au Canada, y compris au Québec. Toutefois, si le produit se trouve dans une région où un réparateur agréé GE Appliances n'est pas disponible, vous pourrez être tenu de payer des frais de déplacement ou de vous rendre dans un centre de service agréé GE Appliances. Certains territoires, comme le Québec, interdisent l'exclusion ou la restriction des dommages collatéraux ou indirects. Cette garantie limitée vous confère des droits légaux spécifiques ; vous pouvez également bénéficier d'autres droits qui varient d'une province à l'autre, y compris au Québec. Pour en savoir plus sur vos droits légaux, adressez-vous à votre bureau régional ou provincial de protection des consommateurs.
À l'intention des consommateurs québécois uniquement - Avis sur la garantie de disponibilité des pièces de rechange, des services de réparation et des renseignements nécessaires à la réparation ou à l'entretien (art. 39 de la Loi sur la protection du consommateur) :
Veuillez noter que MC Commercial Inc. (« MC Commercial ») ne garantit pas, au sens de l'article 39 de la Loi sur la protection du consommateur, RLRQ, c. P-40.1, et des articles 79.18 à 79.20 du Règlement d'application de la Loi sur la protection du consommateur, RLRQ, c. P-40.1, r. 3, la disponibilité des pièces de rechange, des services de réparation ou des renseignements nécessaires à l'entretien ou à la réparation des biens fabriqués, importés, annoncés ou vendus par MC Commercial. Veuillez noter que MC Commercial Inc. continue d'offrir la garantie limitée du fabricant, telle qu'énoncée dans le manuel du propriétaire ou le guide rapide. Cette garantie limitée diffère de la garantie légale de disponibilité énoncée à l'article 39 de la Loi sur la protection du consommateur.
Soutien au consommateur
Site Web de GE Appliances
Vous avez une question ou vous avez besoin d'aide pour votre appareil électroménager ? Visitez le site Web de GE Appliances 24 heures par jour, tous les jours de l'année ! Vous pouvez aussi y trouver d'autres formidables produits GE Appliances et tirer avantage de tous nos services d'assistance en ligne. Aux États-Unis : GEAppliances.com Au Canada : Electromenagersge.ca
Enregistrez votre électroménager
Enregistrez votre nouvel appareil en ligne au moment qui vous convient le mieux ! L'enregistrement de votre produit dans les délais prescrits permet une meilleure communication et un service rapide, selon les modalités de votre garantie, si besoin est. Vous pouvez également envoyer par courrier la carte d'enregistrement pré-imprimée qui se trouve dans l'emballage de votre appareil.
Aux États-Unis : GEAppliances.com/register
Service de réparation
Un service de réparation expert GE Appliances se trouve à quelques pas de chez vous. Rendez-vous sur notre site et programmez, à votre convenance, une visite de réparation à n'importe quel jour de l'année.
Aux États-Unis : bodewell.com/schedule-repair-service ou composez le 833-4BODEWELL durant les heures normales de bureau.
Au Canada : Electromenagersge.ca/fr/soutien.demande-de-service ou composez le 800.561.3344
Prolongation de garantie
Procurez-vous une prolongation de garantie GE Appliances et informez-vous des rabais spéciaux en vigueur pendant la durée de votre garantie. Vous pouvez vous la procurer en ligne en tout temps. Les services GE Appliances seront toujours disponibles après l'expiration de la garantie. Aux États-Unis :
bodewellcareplan.com ou composez le 800.626.2224 durant les heures normales de bureau.
Au Canada : Electromenagersge.ca/fr/soutien/achat-d-une-garantie-prolongee ou composez le 800.290.9029
Connectivité à distance
Pour de l'assistance concernant la connectivité au réseau sans fil (pour les modèles équipés de cette fonction), visitez notre site Web au GEAppliances.com/connect ou composez le 800.220.6899 aux États-Unis seulement.
Pièces et accessoires
Les personnes ayant les compétences requises pour réparer elles-mêmes leurs appareils peuvent recevoir directement à la maison des pièces ou accessoires (les cartes VISA, MasterCard et Discover sont acceptées). Commandez en ligne 24 heures par jour.
Aux États-Unis : GEApplianceparts.com ou par téléphone au 877.959.8688 durant les heures normales de bureau.
Les instructions contenues dans le présent manuel comportent des procédures que tout utilisateur peut effectuer. Les autres types de réparation doivent généralement être confiés à un technicien qualifié. Usez de prudence : une réparation ou un entretien mal effectués peuvent rendre l'utilisation de l'appareil dangereuse.
Les consommateurs au Canada doivent consulter les pages jaunes pour connaître le centre de service Mabe le plus proche, visiter notre site Web au Electromenagersge.ca/fr/produits/filtres-et-accessoires ou composer le 1.800.661.1616.
Communiquez avec nous
Si vous n'êtes pas satisfait du service après-vente de GE Appliances, communiquez avec nous depuis notre site Web en fournissant tous les détails dont votre numéro de téléphone, ou écrivez à :
Aux États-Unis : General Manager, Customer Relations | GE Appliances, Appliance Park | Louisville, KY 40225
Électroménagers GE / fr / contactez-nous
